Стахов
Устройство магнитной записи для коррекции цифровой информации
Номер патента: 949717
Опубликовано: 07.08.1982
Авторы: Гайдаш, Лихтциндер, Орлович, Стахов, Сторожук
МПК: G11C 29/00
Метки: записи, информации, коррекции, магнитной, цифровой
...работает следующим образом.В режиме записи информация, представленная в двоичном коде, поступающая через вход 1 устройства преобразуется в преобразователе исходного двоичного кода в модифицированный Р-код Фибоначчи 2, затем подается в блок записи-воспроизведения контрольной информации 3 параллельным кодом и одновременно поступает в формирователь контрольного разряда на четность поперечной носителю группы разрядов 4, который формирует контрольный разряд для записи на отдельную дорожку блока 3, дополняя информационные разряды до четного количества единиц.В режиме воспроизведения информация контролируется на четность в блоке контроля на четность поперечной носителю группы разрядов 5 и в блоке контроля модифицированного...
Аналого-цифровой преобразователь
Номер патента: 947956
Опубликовано: 30.07.1982
Авторы: Азаров, Лужецкий, Стахов
МПК: H03K 13/02
Метки: аналого-цифровой
...обеспечиваются блоком 17 управления.Аналого-цифровой преобразователь работает в двух режимах; режиме непосредственного преобразования аналоговой величины в цифровую и в режиме метрологического контроля линей-ности вйходной характеристики,В режиме непосредственного преобразования входной аналоговой величины в код устройство работает следующим образом.В первом цикле входная преобразуемая аналоговая величина с входа 1 подается на первый вход аналогового коммутатора 5, который под действием управляющего сигнала, поступающего из блока 17 упранления, передает ее на вход многопорогового блокаб сравнения. Блок б преобразует входную аналогоную величину в параллельный унитарный код, который преобразуется в последовательный код...
Цифро-аналоговый преобразователь
Номер патента: 947955
Опубликовано: 30.07.1982
Авторы: Азаров, Верховой, Моисеев, Стахов, Ужвак
МПК: H03K 13/02
Метки: цифро-аналоговый
...расстроенных или неисправных разрядов. По команде блока 8 управления,над этой единицей производится операция развертки первого типа.Если при этом происходит срабатывание блока 5 выделения разности блок б метрологического контроля фиксирует номер этого разряда как расстроенного или неисправного в виде единицы в к-ом разряде и вырабатывает сигналы, подаваемые в блок 7 вида ргзверток и блок 2 развертки кода.В блоке 2 развертки кода записывается единица (1+1)-ый разряд, а блок 7 вида разверток разрешает проведение развертки второго типа. Если при развертке -ой единицы блок 5 вццеления разности не срабатывает в блоке б метрологического контроля не происходит фиксации номера этого разряда, и не вырабатывается сигнал, подаваемый в блок 7 вида...
Аналого-цифровой преобразователь
Номер патента: 928632
Опубликовано: 15.05.1982
Авторы: Азаров, Волков, Петросюк, Стахов
МПК: H03K 13/02
Метки: аналого-цифровой
...код преобразователем 5 последовательного кода. Последовательный унитарный код через цифровой коммутатор б поступает на первые .входы счетчика 7 и. реверсивного счет" чика 8. По команде из блока 16 уп-.равления блок 12 адресации производит последовательную выборку из блока 11 ЗО регистров, в котором хранятся коды погрешностей весов разрядов цифроаналогового преобразователя 10. Выбранные коды погрешностей, соответствующие кодовой комбинации, полу ченной на первом цикле преобразования, преобразуются вторым преобразователем 14 последовательного кода в по- . следовательный унитарный код, с его выхода последовательный унитарный 4 О код поступает на вход второго реверсивного счетчика 13, в котором форми-. руется результирующий код...
Трехпозиционный гидроцилиндр
Номер патента: 920276
Опубликовано: 15.04.1982
Авторы: Абросимов, Гришков, Данилов, Пындак, Стахов, Шмакалов
МПК: F15B 15/16
Метки: гидроцилиндр, трехпозиционный
...11 и 12 подвода рабочей жидкости. На наружной поверхности 13 штока б выполнена кольцевая проточка 14, образующая с цилиндрическим упором 4 кольцевую камеру 5, а в штоке 6 и цилиндрическом упоре 4 выполнены отверстия 16 и 17 для"сообщения 20 камеры 15 с полостью 8 и с .каналом 11.Трехпозиционный гидроцилиндр работаетследующим образом.При поступлении рабочей жидкости в канал 11 плавающий по" чень 5 и рабочий пор.920276 Формула изобретения 20 Составител андура . Техред А. Бо Тираж 730 ВНИИПИ Государственного ло делам Изобретений 113035, Москва, Ж - 35, Ра илиал ППП сПатент, г. УжгМ. Стыскинкас КорректоПодниснокомитета СССРи открытийшская наб., д. 4/5род, ул. Проектная Редактор М. Б Заказ 2299/34 Ю, Макаренк шень 7 перемещаются в крайнее...
Оптоэлектронный модуль
Номер патента: 919094
Опубликовано: 07.04.1982
Авторы: Ву, Кожемяко, Кузьмин, Стахов, Тимченко
МПК: H03K 23/12
Метки: модуль, оптоэлектронный
...вход 17 (все импульсы имеют длительность Г и период Т = 41, гдевремя переключения из одного в другое состояние всех оптоэлектронных элементов И 37 и всех разрядов 1 и 2.кроме дополнительного разряда 8, имеющего время срабатывания 3 Т и время обнуления Т . Время Т зависит от физической природы регенеративных оптронов, а также от их геометрических размеров (и может быть изменено при необходимости), источник 43 света передает оптический сигнал с выхода 45 на вход 20 первого разряда 1 и создает условие для срабатывания первого разряда 1, В результате первый разряд 1 срабатывает за время Т после поступления первого счетного импульса (Фиг. 3), Реализация многовходовых фотоприемников возможна, например, с применением волоконной оптики.При...
Аналого-цифровой преобразователь
Номер патента: 911720
Опубликовано: 07.03.1982
Авторы: Азаров, Волков, Петросюк, Стахов
МПК: H03K 13/02
Метки: аналого-цифровой
...мала (меньше лиза кода, управляющего сверткой в меньшего кванта). Процесс преобраблоке 5, и со вторым входом блоказования на этом заканчивается.4 контроля, Выход блока б анализа Если, после выполнения операции кода соединен со, вторым входом бло- свертки в 1-й разряд блок 2 сравне" ка 5 свертки кода и со вторым входом 25 ния не меняет своего состояния, то блока 3 управления. Выход блока 5 производится дальнейшее уравновешисвертки кода является информационным ванне входной величины Аквыходным выходом 8 аналого-цифрового преобра- сигналом Ак цифроаналогового преобэователя и соединен со входом цифро- разователя 7 до срабатывания блока аналогового преобразователя 7 и с 30 2 сравнения. первым входом блока 6 анализа кода. После срабатывания...
Система управления превентором
Номер патента: 909117
Опубликовано: 28.02.1982
Авторы: Алабушев, Стахов, Хохлов
МПК: E21B 33/06
Метки: превентором
...1 и 3 30 связаны магистрапью 6 с полостями 7 закрытия гидроцилиндров привода превентора. Гидрораспредепитепи 1 и 2 связаны с напорной магистралью 8, Камера управ- пения гидрораспредепитепя 1 связана с 15 магистралью 9 его управпения, распределитель 2 связан магистрапью 10 с попостями 11 открытия гидроцилиндров привода превентора, Магистрапи 4, 5, 8 и 9 связаны со станцией гидроуправления, 2 йРабота системы управпения осуществняется спедующим образом.Дпя закрытия превентора в камеру управпения гидрораспредепитепя 1 по магистрали 9 подается давпение от станции гид- роуправления и гидрораспредепитель 1 пропускает поток рабочей жидкости из напорной магистрали 8 через магистрапь 6 и полость 7 гидроципиндра привода превентора, попость 11...
Цифровой интегратор
Номер патента: 905830
Опубликовано: 15.02.1982
Авторы: Ободник, Панич, Петух, Стахов
МПК: G06J 1/02
Метки: интегратор, цифровой
...-й входы элементов И 6 и 7 подключены к (1+4)-му входу блока образованиякодовых последовательностей 4, (1+5)- -ый вход которого соединен со вторыйвходом первого злепента или 8, а(1+6)-ой вход - со вторым входом вто.рого элемента ИЛИ 9, причем первый вход первого элемента ИЛИ 8 подклю" чен к выхсду первого элемента И 6, а первый вход элемента ИЛИ 9 подключей к вь,ходу элемента- И, 7, выходы элементов ИЛИ 8 и О подкггючены соответственно к первому и второму вцхо5 90583 дам блока образования кодовых после. довательностейУстройство работает следующим образом.Пусть на управляющей шине у 5 (Фиг.1) находится нулевой потенциал, такой же потенциал присутствует на (1+4)-и входе блока образования кодовых исследовательностей (Фиг.2) Это приводит к...
Устройство для фиксации уплотнительных элементов превентора
Номер патента: 889831
Опубликовано: 15.12.1981
Авторы: Алабушев, Стахов, Хохлов
МПК: E21B 33/06
Метки: превентора, уплотнительных, фиксации, элементов
...открытый клапан 1, трубопровод 15,отверстие 9 и дроссель 8 заполняеткамеры А, Б, В переливного каскада 5предохранительного клапана 3. Камера Д переливного каскада 5 и камера Г каскада управления 4 соединенапри помощи трубопровода 14 со сливом. После заполнения жидкостью всех камер отдельные элементы предлагаемого устройства находятся в следующем положении: клапан 2 закрыт, клапан 1принудительно открыт, в камерах А,Б, В и запорной полости гидропривода находится жидкость под рабочимдавлением , золотник б находится взакрытом положении под действиемпружины 7, так как в камерах А и Бдавление одинаково. Клапан 10 такжезакрыт, так как усилия, действующиена клапан 10 от давления в камерахБ и Е , равны между собой. Трубопровод 14 соединен со...
Цифро-аналоговый преобразователь
Номер патента: 875617
Опубликовано: 23.10.1981
Авторы: Гаврилюк, Квитка, Кожемяко, Стахов
МПК: H03K 13/02
Метки: цифро-аналоговый
...квк позволяет испольэовать входные коды с любым основанием системы счисления. Формула и з о б р е т н и я Бифро - аналоговый преобразователь, содержащий генератор напряжения переменного тока, 2 И ключей, операционный усилитель и регистр, первые выходы которого соединены с управляющими входами первых И ключей, выходы которых подключены ко входу операционного уси- лителя, выходы вторых И ключей соединены с общей шиной устройства, о тл и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, в него введены 2 И конденсаторов и И широкополосных сегнетопьеэоэлекч рических трансформаторов, входы которых через первые И конденсаторов под ключены к выходу генератора напряжеФния переменного тока, в выходы соединены с...
Преобразователь код-напряжение
Номер патента: 864553
Опубликовано: 15.09.1981
Авторы: Квитка, Стахов
МПК: H03K 13/03
Метки: код-напряжение
...состоит из секции 11 возбуждения и генераторной секции 12, разделенных экранирующим электродом 13, соединенного с шиной нулевого потенциала, а также содержит выходной электрод 14 и два одинаковых по площади входных элек трода: информационный 15 и компенсационный 16. Коэффициенты передачи по напряжению сегнетопьезотрансформаторов 3 -3 установлены в соответствии с весами разрядов двоичного кода.Усилитель-формирователь 5 пред назначен для преобразования выходных импульсов напряжения сегнетопьезотрансформаторов в постоянное напряжение, равное или пропорциональное уровню амплитуды этих сигналов Уп 45 равляющие импульсы, поступающие на вход б, устанавливают усилитель-формирователь в исходное состояние, а триггер 7 - в нулевое...
Цифроаналоговый преобразователь
Номер патента: 864548
Опубликовано: 15.09.1981
Авторы: Азаров, Моисеев, Петросюк, Стахов
МПК: H03K 13/02
Метки: цифроаналоговый
...Й-р)-м разрядах их отрицаниями. Развертка является операцией обратной сверткеОсновная особенность этих операций состоит в том, что они не изменяют величины отображаемого кодом числа,. а изменяют лишь форму представления кода.Метрологический контроль линейности выходной характеристики начинается с (р+2)-го разряда при условии что веса (р+1) младших разрядов преобразователя соответствуют требуемым значениям.В процессе контроля веса любого 1-го разряда производится уравновешивание веса этого разряда набором весов 1-1 младших разрядов в течение К циклов. Рассмотрим работу устройства для случая Р= 1, В первом цикле блок управления 11 производит запись в регистр 2 кодовой комбинации, ко торая содержит значащую цифру только в проверяемом 1-м...
Пневмогидравлический аккумулятор
Номер патента: 853199
Опубликовано: 07.08.1981
Авторы: Виноградов, Лаптев, Мясковский, Пындак, Стахов, Телица, Шеломицкий
МПК: F15B 1/10
Метки: аккумулятор, пневмогидравлический
...газом,при давлении, соответствующем границефазового перехода.Пневмогидравлический аккумулятор работает следующим образом,Через штуцер 5 аккумулятор заряжаетсяЗО парожидкостной смесью, а через штуцер6 - рабочей жидкостью. При этом происходит повышение давления, нагрев сжимаемой в полости 3 среды и конденсация пара, также сопровождающаяся выделением тепла. Конденсация происходит на самом холодном элементе, которым является втулка 8. Выделяемое при этом тепло интенсивно отводится трубкой 7 на ее верхний конец и далее передается окружающей среде, Выделенная при конденсации жидкая фаза удерживается ячеистой структурой 9 втулки 8 силами капиллярности и контактирует с трубкой 7.При разрядке аккумулятора и совершении им полезной работы...

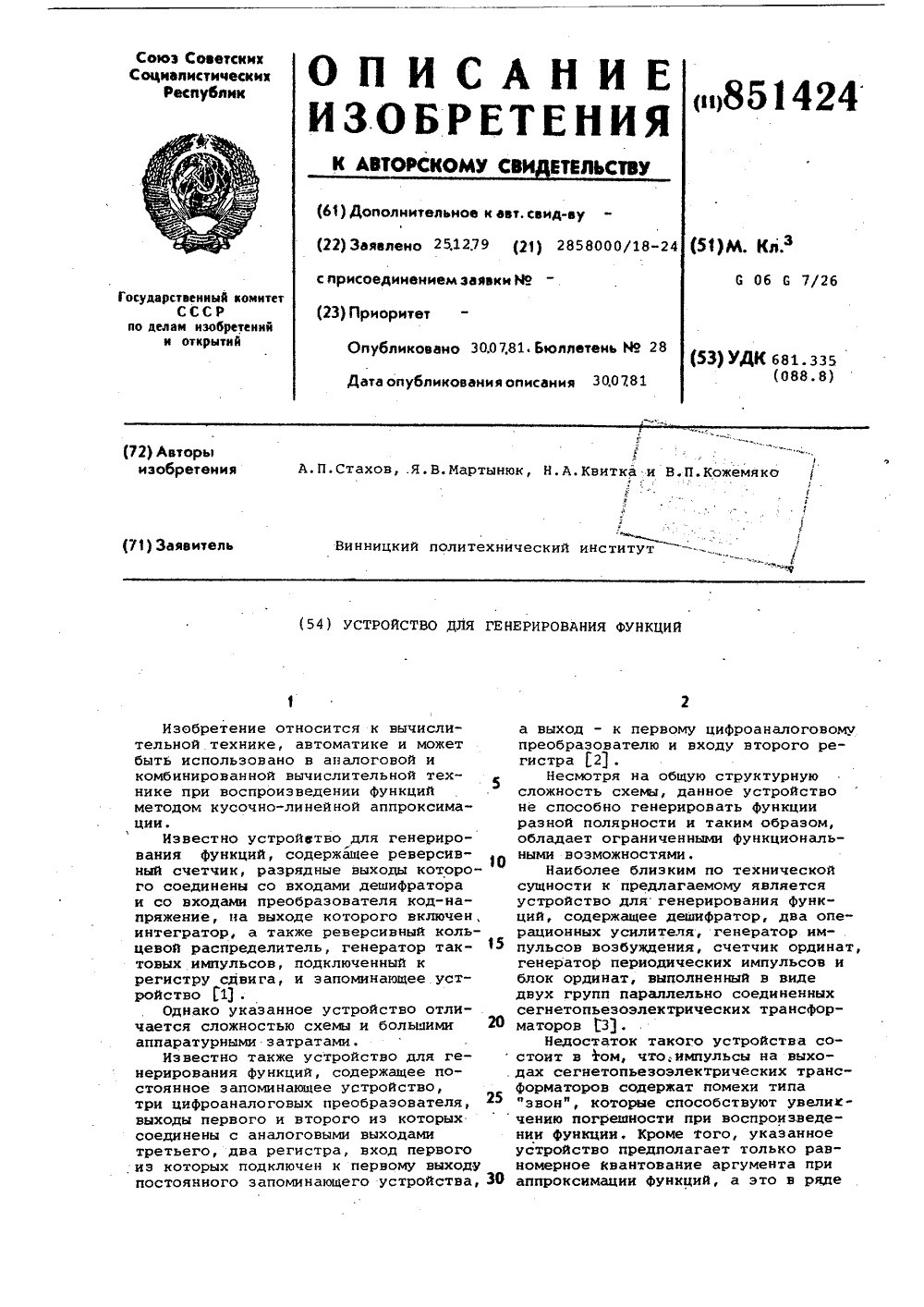

Устройство для генерирования функций
Номер патента: 851424
Опубликовано: 30.07.1981
Авторы: Квитка, Кожемяко, Мартынюк, Стахов
МПК: G06G 7/26
Метки: генерирования, функций
...двухвходового сегнетопьезоэлектрического трансформатора 1 определяет знак и величину выходного сигнала устройства в начале генерированияФункции, а двухвходовых сегнетопьезоэлектрических трансформаторов2 - величину угла наклона соответст- Щ вующего участка аппроксимированнойФункции и знак производной воспроизводимого отрезка. Стрелками указанонаправление поляризации секции 20возбуждения и генераторной секции 19, д обеспечивающее получение на выходахтрансформаторов импульсов положительной полярности.Первый операционный усилитель 5усиливает выходные импульсы напряжения двухвходового сегнетопьезоэлектрического трансформатора 1 и преобразует их в постоянное напряжениена уровне амплитуды. Интегратор 6представляет собой операционный усилитель,...
Устройство для приведения р-кодовфибоначчи k минимальной форме
Номер патента: 842786
Опубликовано: 30.06.1981
Авторы: Соляниченко, Стахов
МПК: G06F 5/06
Метки: минимальной, приведения, р-кодовфибоначчи, форме
...коммутации 8.1-8.5. В результате этого на выходе каждого блока 8.1-8,5 коммутации появляется информация, снимаемая с иннерсных информационных выходов соответствующих разрядон регистра 9.Исходная комбинация 10000 при" мет вид 01111. Эта кодовая комбинация через информационные входы 7 поступает в соответствующие блоки 1. 1- 1.5 свертки.По приходу сигнала из дешифратора 12 команд на управляющие входы б каждого блока 1,1-1.5 свертки производится анализ возможности проведения сверток между разрядами 1-кода Фибоначчи. В данном случае условие свертки выполнено для блока 1.5 свертки, поэтому на управляющем входе 4 блока 1.4 свертки и на управляющем нходе 5 блока 1.3 свертки появляется единичный сигнал, который переводит блоки 1,3 - 1,4 свертки...
Устройство для приведения р-кодовфибоначчи k минимальной форме
Номер патента: 842782
Опубликовано: 30.06.1981
Авторы: Замчевский, Соляниченко, Стахов, Черняк
МПК: H03M 13/23
Метки: минимальной, приведения, р-кодовфибоначчи, форме
...Нулевой сигнал с выхода первого элемента НЕ 17 блока 1,2 свертки поступает на первый вход первого элемента И 10 блока 1,2 свертки, запрещая появление единичного сигнала на выходе этого элемента, На выходе второго элемента И 11 блока 1,4 свертки появляется единичный сигнал, который поступает на вход первого элемента НЕ 17 блока 1,4 свертки, на первый вход третьего элемента И 12 блока 1,4 свертки, на первый вход четвертого элемента И 13 блока 1,3 свертки, на второй вход первого элемента И 10 блока 1,2 свертки, на вход второго элемента НЕ 18 блока 1,2 свертки и через второй элемент ИЛИ 15 блока 1,6 свертки на второй вход второго элемента И 11 блока 1,6 свертки, на третий вход 65 которого поступает единичный сигнал со второго выхода...
Оптоэлектронный десятичный сумматор
Номер патента: 840895
Опубликовано: 23.06.1981
Авторы: Головань, Грабчак, Кожемяко, Мартынюк, Стахов
МПК: G06F 7/56
Метки: десятичный, оптоэлектронный, сумматор
...Кроме того,разряд содержит шины 10 и 25 установки в единичное состояние соответственно оптоэлектронного модуля 4и 5, Оптроны 41 оптоэлектронныхмодулей 4 и 5 одного разряда последовательно оптически связаны поединичным входам 37 и 38, Первый вход 37 первого оптрона 41 оптоэлектроннога модуля 4 оптически связан свыходами б и 12 соответственно первого светоизлучателя 7 и первогоблока 9 памяти младшего разряда,а вход 38 первого оптрона 41 оптоэлектронного модуля 5 - с выходами22 и 26 соответственно второго светоизлучателя 23 и второго блока 11памяти младшего разряда. Каждый регенеративный бистабильный оптрон 41снабжен световой индикацией возбужденного состояния,Устройство работает следующим образом. В начальный момент времени на вход...
Параллельный сумматор кодов фибоначчи
Номер патента: 840891
Опубликовано: 23.06.1981
Авторы: Козак, Лужецкий, Оводенко, Соляниченко, Стахов
МПК: G06F 7/49
Метки: кодов, параллельный, сумматор, фибоначчи
...первого регист.ра 1 к минимальной форме с учетомсодержимого второго регистра 3, Условие свертки для 1-го разряда первого регистра 1 " наличие нуля в нем,единицы в (1-1) и (1-2)-м разрядахпервого регистра 1 и нуля в 1-м разряде. второго регистра 3. Если в 1-м разряде второго регистра 3 находится единица, а в 1;м разряде первого регистра 1 - нуль, посредством блока элементов И 4, происходит перезапись единицы из 1-го разряда второго ре-. гистра 3 в 1-й разряд первого регистра 1. При этом 1-й разряд второгорегистра 3 устанавливается в нуль.Процессы приведения к минимальнойформе содержимого первого регистра 1 и перезапись единиц из разрядов второго регистра 3 в соответствующие разряды первого регистра 1 продолжаютсядо тех пор, пока...
Устройство для приведения р-кодов фибоначчик минимальной форме
Номер патента: 840880
Опубликовано: 23.06.1981
Авторы: Козак, Соляниченко, Стахов
МПК: G06F 7/00
Метки: минимальной, приведения, р-кодов, фибоначчик, форме
...соединен сустановочным входом 3 свертки. Единичный выход триггера является информационным выходом блока свертки.Первый вход элемента И 9 соединенс нулевым выходом триггера 8, второйи третий входы .элемента И 9 соединены соответственно с информационнымивходами 4 и 5 свертки, четвертыйвход элемента И 9 соединен с управляюшим входом б свертки. Выход элемента И 9 является управляющим выходом блока свертки.Устройство работает следующим об Оразом.Предположим, что необходимо осуществить операцию принедения к минимальной форме, например, числа 5, которое представлено в 1-коде Фибоначчи отличном от минимального, следуюшим образомВес раз яда 5 3 2 1 11 код Фибоначчи 01011Двоичная информация параллельно поступает на информационные входы 7 волоков...
Устройство для электрохимическихизмерений
Номер патента: 828055
Опубликовано: 07.05.1981
Авторы: Албантов, Левин, Натальсон, Стахов
МПК: G01N 27/46
Метки: электрохимическихизмерений
...на анализируемую жидкость, находящуюся в сквозных отверстиях 8, внешняя поверхность подложки 7 выполнена рифленой.Устройство работает следующим образом.Потенциал измерительного электрода 1поддерживается на участке предельного 10 диффузионного тока вольт-амперной характеристики, соответствующей восстановле нию (окислению) электрохимически активного газа, например кислорода. При этом его концентрация на поверхности измери тельного электрода близка к нулю.Кислород нз анализируемой жидкостипод действием градиента активности диффупдирует через газопроницаемую мембра ну б и слой б электролита в зону электро химической реакции, в которой он восстанавливается. Это приводит к возникновению тока во внешней цепи ллзмерительного...
Устройство для контроля р-кодовфибоначчи
Номер патента: 817718
Опубликовано: 30.03.1981
Авторы: Замчевский, Сачанюк, Соляниченко, Стахов, Черняк
МПК: G06F 11/20
Метки: р-кодовфибоначчи
...блока 2 Фиксации сбоев, дополнительный элемент 14 И, выход которого является вторым выходом блока 2 фиксации сбоев.Устройство работает следующим образом.В исходном состоянии, после подачи на установочный вход б устройства единичного сигнала, триггеры 1.1-1.6 переходят в нулевое состояние. Предположим, что в регистре необходимо хранить код числа 5, представленного в минимальной форме 2-го кода Фибоначчи следующим образом:В разряда б 5 4 3минимальной форме 2-го кода Фибоначчи следующим образом:1 1 0 01 0 О,Номерразряда 6 5 4 3 2 1 Весразряда 4 3 2 1 1 1 2-й кодФибоначчи 1 0 0 0 0 0 Если под действием помехи триг-, гер 1.5 переходит в единичное состояние и код принимает вид 110000, тогда на его выходе появляется положительный потенциал,...
Смазочно-охлаждающая жидкостьдля холодной обработки металловдавлением
Номер патента: 810765
Опубликовано: 07.03.1981
Авторы: Грабарник, Игошин, Исаева, Михайлова, Ничков, Стахов
МПК: C10M 1/10
Метки: жидкостьдля, металловдавлением, смазочно-охлаждающая, холодной
...в пределах 10 - 70 вес, %, Хлорированный парафин в количестве 10 - 35 вес. /, вызывает повышение охлаждающей способности СОЖ и таким образом снижение температурного режима процесса деформации - эти усСОЖ готовят следующим образом.В емкость загружают в соответствующих количествах компоненты в следующем порядке: хлорированный парафин, касторовое масло и гидроокись бария. Смесь нагревают до 70 - 80 С, прогоняют вхолостую насосной системой с целью перемешивания, после чего включается в работу стан и СОЖ подается на калибры,СОЖ состава1 - 4 испытывают в сравнении с известным составом на стане КГ 1 В 10-25 на одних и тех же калибрах при прокатке труб из стали 08 Х 18 Н 10 Т по маршрутам 28 х 2,2 и 16 х 1,0 лш. В качестве известной смазки...
Преобразователь аналогичных величинв код фибоначчи
Номер патента: 809552
Опубликовано: 28.02.1981
Авторы: Бородянский, Онопко, Стахов
МПК: H03K 13/17
Метки: аналогичных, величинв, код, фибоначчи
...6, сигнал навыходе устройства 11 отсутствуети в первый триггер регистра 4 с помощью распределителя 2 и блока 3 запи-шется "1". Во втором полутакте первого такта сравнения код из регистра4 перепишется в вспомогательный регистр 5. Аналогичным образом кодируются и последующие двоичные разряды, при этом работа устройствапрактически повторяет функционирование классической структуры преобразователя поразрядного кодирования.Отличие заключается лишь в изменении 5весовых коэффициентов кодируемыхразрядов преобразователя 6 и перезаписи в каждом такте содержимого регистра 4 в вспомогательный регистр 5.В случае, если за время кодирования произойдет одиночная помеха,то ее наличие будет обнаружено спомощью блока 7 по присутствии единиц в двух соседних...
Аналого-цифровой преобразователь
Номер патента: 809542
Опубликовано: 28.02.1981
Автор: Стахов
МПК: H03K 13/02
Метки: аналого-цифровой
...на вы 2 оде 3 и-го измерительного блока 2, а на управляющий вход 9 поступает эталонная величина и-го разряда и в вычитающем элементе 8 происходит вычитание эталонной величины разряда, равной М р (п) или Офиз выходной величины Х и эта: разность Х(Х=Хр(п) или Х=Х- К " ") появляется на измерительном выходе и-го измерительного 20 блока 2. В противном случае сравнивающий элемент 7 генерирует нулевой сигнал, появляющийся на выходе 3 и"го измерительного блока 2, а на управляющий вход 9 элемента 8 посту пает сигнал, соответствующий нулю, и поэтому на измерительный выход и-го блока 2 входная величина че-. рез вычитающий элемент 8 проходит без измененийЕсли обозначить через а- значение цифры в и-м разряде кода, то на измерительном выходе...
Цифро-аналоговый преобразователь
Номер патента: 809541
Опубликовано: 28.02.1981
Автор: Стахов
МПК: H03K 13/02
Метки: цифро-аналоговый
...в аналоговую величину, поступает на входы 5 в виде двоичной комбинации электрических импульсов, которые через элементы ИЛИ 10 и единичные входы 11 триггеров 8 приводят к переходу соответствующих триггеров 8 в единичное состояние, что приводит через выходы 9 триггеров 8 и ключевые элементы 3 к подключению соответствующих эталонных величин в устройстве 1. В результате этого на выходе 2 устройства 1 появляется аналоговая величина, соответствующая заданному коду. Так как размеры эталонных величин в устройстве 1 выбраны пропорциональными степеням "золотой" р-пропорцииО ч ъ з фф-чР РР РюР) -" Рг то благодаря этому и обеспечивается возможность преобразования "золотого". р-кода в аналоговую величину. Если в цифроаналоговый...
Цифро-аналоговый преобразователь
Номер патента: 809540
Опубликовано: 28.02.1981
Автор: Стахов
МПК: H03K 13/02
Метки: цифро-аналоговый
...потенциалы. Первыйсчетный импульс через вход 5 приводит к переходу триггера 8 ячейки 7нулевого разряда в единичное состояние, в результате чего устройство4 переходит в следующее состояние:5 4 3 2 1 0 - номера разрядов0 0 0 0 0 1о В результате этого в устройстве 1 подключается эталонная величина нулевого разряда 9 р (О) 1 и на вы" ходе 2 формируется первое значение линейно изменяющейся величины,пропорциональное йп 1. При записи единицы в триггер 8 Функциональной ячейки 7 нулевого разряда с единичного выхода 9 триггера 8 нулевого разряда на второй вход элемента И 10 Функциональной ячейки 7 первого разряда поступает разрешающий (единичный) сигнал.Сигнал синхронизации переходного процесса представляет собой периодическую...
Генератор случайных кодов
Номер патента: 809131
Опубликовано: 28.02.1981
Авторы: Лихтциндер, Орлович, Смирнов, Стахов, Сторожук
МПК: G06F 1/02
Метки: генератор, кодов, случайных
...счетчика - ко второму входу элемента ИЛИ, выход которого является выходом генератора случайных кодов.Функциональная схема генератора случайных кодов представлена на чертеже.Он содержит генератор 1 случайных импульсов, линию 2 задержки, триггер 3, элемент И 4, триггер 5, элемент И 6, шину 7 синхронизации, элемент НЕ Ь, счетчик 9 элемент ИЛИ 10, выходную шину 11.Генератор случайных кодов работает следующим образом,Импульсы синхронизации с шины 7 устанавливают триггер 3 в состояние 1. Тем самым открывается элемент И 4, и случайные импульсы с выхода генератора 1 поступают на единичный вход триггера 5. Установка триггера 3 в состояние О осуществляется задержанными случайными импульсами. В результате импульсы, приходящие с выхода генератора...
Система управления превентором сосрезными плашками подводного противо-выбросового оборудования
Номер патента: 802520
Опубликовано: 07.02.1981
Авторы: Абросимов, Алабушев, Гришков, Никонов, Пономаренко, Пындак, Стахов, Хохлов
МПК: E21B 29/12
Метки: оборудования, плашками, подводного, превентором, противо-выбросового, сосрезными
...гидрораспределителя 14 гидравлически связаны, и эти клапаны управляются гидрораспределителем 18 параллельно,Устройство работает следующим образом,После монтажа подводного противовыбросового оборудования переключается гидрораспределитель 18. По команде от этого гидрораспределителя переключается клапан 10, соединяя подводные гидропневмоаккумуляторы с напорной магистралью 3. Для закрытия превентора 16 гидрораспределитель 17 переключается так, что гидропневмоаккумуляторы 7 управления соединяются с камерой управления гидрораспределителя 14. Этот гидрораспределитель переключается и соединяет напорную магистраль 3 с поршневыми полостями гидроцилиндров превентора 16. Одновременно гидравлический сигнал от гидрораспределителя 17, подаваемый к...
Аналого-цифровой преобразователь
Номер патента: 790285
Опубликовано: 23.12.1980
Авторы: Азаров, Рубин, Стахов, Ужвак
МПК: H03K 13/02
Метки: аналого-цифровой
...число сможет быть представлено в видеСОЪфЕ дфру (1)е=-согде- двоичная цифра н -м разряде,ар - нес -го разряда;0,1,2ар - является действительным положительным корнем уравнения,Х =Х+4Представление (1) называется минимальной формой представления взолотомр-коде, если после каждой единицы следует не менее Р нулей и является. единственным для числа О . Существует также множество неминимальных представлений числа ), в которыхне выполняется вышеуказанное условие. Связь" межцу весами разрядовфзолото-,го Р-кода определяется реКуррентнымсоотношениемс е- й-Са=Р ф РНа оснонании этого соотношения над разрядами кода выполняются операции, называемые сверткой и разверткой. Свертка заключается в замене единицы в (8-1) -м и (-р) -м разрядах и...
