Номер патента: 1093655

Опубликовано: 23.05.1984

Авторы: Денисов, Рычков, Спивак

МПК: B65G 47/22

Метки: ориентации, плоских

...лотки и приводной барабан срасположенными по его образующей ячейками с опорными поверхностями , 45приводной барабан выполнен пустотелым, при этом дополнительный лоток расположен внутри приводного барабана в плоскости, проходящей через опорныеповерхности двух диаметрально-противоположных ячеек, а подаю"щее средство размещено с торца приво ного ба абака.д РНа фиг.1 изображено устройство для ориентации плоских деталей, общий вид; на фиг.2 - разрез А-А.на фиг.1.Устройство для ориентации плоских дателей содержит приводной барабан установленный на опорах 2, подающеесредство 3, принимающий лоток 4 идополнительный лоток 5.Кроме того, приводной барабан 1выполнен с полостью 6 и по своейобразующей поверхности 7 имеетячейки 8,...

Номер патента: 1092623

Опубликовано: 15.05.1984

Авторы: Казакова, Спивак, Тимофеева

МПК: H01Q 13/02

Метки: излучатель, рупорный

...этом изменяется усиление и ширина главного лепестка диаграммы направленности,. Кроме того данныйизлучатель имеет большие геометрические размеры относительно длиныволны, что ограничивает его применение,В противОположность расфазированным рупорам синфазные рупорные антенны отличаются малыми габаритами, ноимеют высокий уровень бокового излучения.40Цель изобретения - уменьшение уровня бокового излучения синфазного рупора в широком секторе углов при сохранении усиления и ширины главного лепестка диаграммы направленности.45Для достижения поставленной цели на кромке излучателя установлен фланец, угол раскрыва которого равен ширине главного лепестка диаграммы направлеццости по нулям, а поглотитель нанесен ца стенки фланца. На чертеже показан...

Номер патента: 1090567

Опубликовано: 07.05.1984

Авторы: Денисов, Куницын, Рычков, Спивак

МПК: B28B 17/00

Метки: формоукладчик

...содержащий самоходный портал, на котором смонтировано подъемно-захватное устройство, снабжен жестко закрепленными на его стойках упорами-фиксаторами открытого и закрытого положения захватов подъемно-захватного устройства, выполненного в виде рамы, к боковым сторонам которой шарнирно прикреплены захваты в виде рычагов, каждый с профилированным выступом на внешней стороне, контактируюшим с упорами-фиксаторами.На фиг. 1 представлено устройство, вид сбоку; на фиг. 2 - вид А на фиг, 1; на фиг. 3 - вид Б на фиг. 1; на фиг. 4 разрез В - В на фиг. 1; на фиг. 5 - разрез Г - Г на фиг. 1.Устройство состоит из портала 1, на котором смонтированы приводы перемещения 2 и подъема 3 с барабаном 4. На подъемной45 50 5 10 15 20 25 30 35 40 раме 5...

Номер патента: 1088075

Опубликовано: 23.04.1984

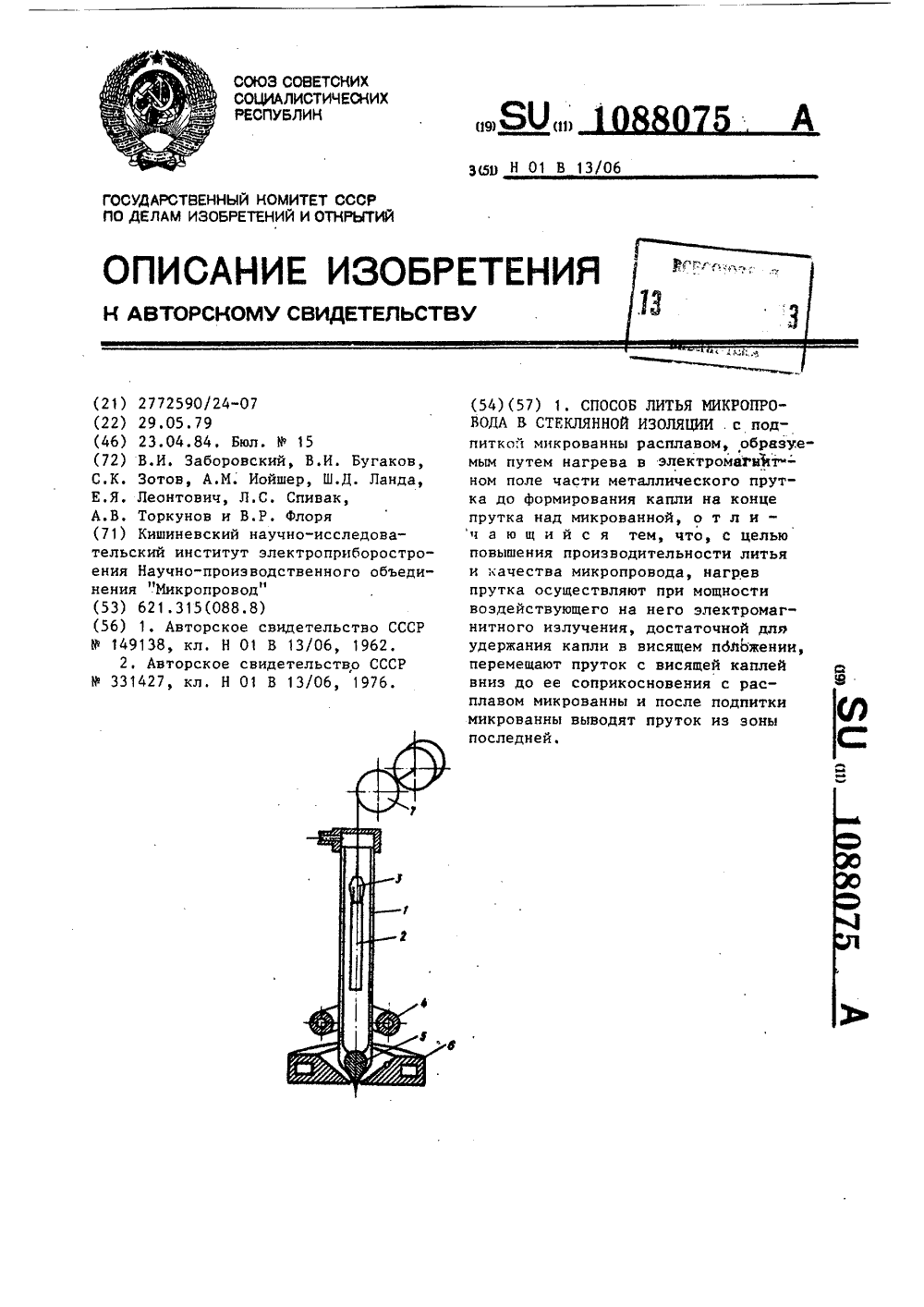

Авторы: Бугаков, Заборовский, Зотов, Иойшер, Ланда, Леонтович, Спивак, Торкунов, Флоря

МПК: H01B 13/06

Метки: изоляции, литья, микропровода, стеклянной

...движения. Сам же процесс подпитки путем перемещения капли до соприкосновения с микрованной не изменяет ее температуры и исключает всякого рода динамические возмуще ния микрованны, например такие, как резкое растяжение оболочки, всплески расплава и т.д., что способствует повышению стабильности процесса литья микропровода. 20Кроме того, периодическое плавление части прутка до образования ви. сящей капли уменьшает время его разогрева, по сравнению с известным способом, что снижает поступление 25 окислов в микрованну. Это также позволяет повысить стабильность процесса литья и улучшить качество микропровода, в частности за счет снижения ТКС. 30На чертеже приведена принципиальная схема устройства для реализации о предлагаемого способа литья...

Номер патента: 1087653

Опубликовано: 23.04.1984

Авторы: Абдулзаде, Амирасланов, Бобошко, Спивак

МПК: E21B 43/00

Метки: лифта, плунжер, плунжерного

...полый цилиндрическийкорпус с радиальными каналами, нанаружной поверхности которого установлен уплотнительный элемент, корпус выполнен в виде двух телескопи"чески установленных подпружиненныхчастей, образующих с уплотнительнымэлементом герметичную камеру, заполненную газом, а уплотннтельный элемент жестко связан с частями корпуса,На чертеже представлена схемаплунжера для плунжерного лифта.Плунжер содержит полый цилиндрический корпус, выполненный в видедвух телескопически установленныхчастей 1 и 2 и имеющий радиальныеканалы 3 и 4. Части 1 и 2 корпусаподпружииены пружиной 5, На наружной поверхности корпуса установлен10 уплотнительный элемент 6, образующий с корпусом герметичную камеру 7,заполненную сжимаемым термочувствительным...

Номер патента: 1087368

Опубликовано: 23.04.1984

Авторы: Безуглый, Вольнов, Корепанов, Краплин, Маценко, Меньшиков, Муслаев, Петров, Спивак, Терехов, Хлапов

МПК: B29H 17/30

Метки: диагонально-резательная

...выход - с входом счетчика "Больше", третий выход - с входом счетчика Меньше" четвертый выход - с входом счетчика "Общий", гыходы счетчиков подключены соответственно к первому, второму и третьему входам арифметического устройства, первый выход которого соединен с входом индикаторного устройства процента брака, второй выход - с входом звукового сигнализатора. 50 Благодаря применению предлагаемой машины возможно проведение автоматического контроля ширины каждой заготовки, получение оперативной информации о качестве работы отмеривающего устройства, что приводит к исключению поступления бракованных заготовок на дальнейшие операции.На фиг. 1 изображена схема расположения датчиков отмеривающего устройства и фактической ширины заготовки на...

Номер патента: 1085925

Опубликовано: 15.04.1984

Авторы: Денисов, Рычков, Спивак

МПК: B66C 1/42

Метки: грузов, захватное, отбортовкой

...снабжено шарнирно закрепленными на нижней поверхности рамы с возможностью поворота вокруг вертикальных осей упорными скобами различной высоты для взаимодействия с шайбой ползуна и дополнительными уртановочными элементами, причем все установочные элементы установлены на раме с возможностью поворота. Такое выполнение устройства позволяет захватывать грузы различных типоразмсров.На фиг. 1 изображено устройство, вид сверху; на фиг. 2 - разрез А-А 085925 2на фиг. 1; на фиг, 3 - разрез БтБ нафиг, 2; на фиг, 4 - разрез В-В нафиг2; на фиг. 5 - разрез Г-Г нафиг. 1.Устройство содержит У -образнуюраму 1, на концах которой выполненывертикальные сто;".ки 2, на верхнихконцах которых на осях 2 шарнирнозакреплены захватные рычаги 4, верхО ние...

Номер патента: 1081670

Опубликовано: 23.03.1984

Авторы: Бугаков, Заборовский, Иойшер, Ланда, Леонтович, Мирошниченко, Спивак

МПК: H01B 13/06

Метки: изоляции, линия, литого, микропровода, производству, стеклянной, технологическая

...на базе операционных усилителей и формируют необходимые по характеру изменения и величине управляющие сигналы, скоррелированные с сигналом рассогласования, в соответствии с которыми устройство 21 для создания разрежения автоматически изменяет разрежение в стеклянной трубке 13, устраняя низкочастотные составляющие колебаний погонного сопротивления микропровода, а высокочастотный генератор 9 изменяет напряжение на индукторе 11 в соответствии с высокочастотными составляющими этих колебаний.Каждая установка 1 технологической линии по производству литого микропроводаснабжена датчиком 35 наличия стеклянного капилляра, связанным с УВМ 3 через УСО 4 и блок 36 контроля исправности установки 1 литья микропровода с узлом 37 передачи...

Номер патента: 1081345

Опубликовано: 23.03.1984

Авторы: Литвиненко, Спивак, Турук

МПК: E21C 35/14, E21D 23/18, E21F 13/08 ...

Метки: конвейера, передвижки, струговой, установки

...значениях скорости движения гидроцилиндра дозирующий клапан может не срабатывать. При малых скоростях перемещения гидроцилиндра скорость истечения жидкости через, управляющий и рабочий дроссели является минимальной, и величинадР = Р - Р 8 60 недостаточна для преодоления усилия Т, вследствие чего перемещение дозирующего клаПана может прекратить ся или прОцесс его перемещения будет неустойчивым. 65 Целью изобретения является повышение надежности срабатывания устройства,цель достигается тем, что в устройстве для передвижки конвейераструговой установки плунжер дозирующего клапана выполнен с герметичнойкамерой, а его уплотнения - в видекольцевых канавок.На чертеже изображено предлагаемое устройство, общий вид.Устройство для...

Номер патента: 1080820

Опубликовано: 23.03.1984

Авторы: Копшев, Коханович, Спивак

МПК: A61F 7/00

Метки: гипотермии, краниоцеребральной, новорожденных

...общий вид,Устройство содержит две теплоизолированные емкости 1 и 2, шарнирносвязанные с коромыслом 3, в центрекоторого расположен приводной механизм 4, сопряженный с электродвигателем 5. Теплообменники 6 шлема сообщаются с каждой емкостью через эластичные шланги 7 и соединены между собой.Устройство представляет из себя гидравлическую систему, заполненную водой 8, которая используется какхладагент. В качестве генератора холода применяются пластины 9 льда расчетного объема и конфигурации, размещенные в сечатых кассетах 10, каждаяиз которых центрируется вертикальнойнаправляющей 11, Индикатор 12 уровняхладагента размещен в одной из емкостей в полости направляющей.Сетчатые кассеты выполнены из материала, несколько превышающегоплотность...

Номер патента: 1075054

Опубликовано: 23.02.1984

Авторы: Атаджанов, Дукач, Наумов, Нещерет, Неяглов, Спивак, Чебыкин, Якубов

МПК: F23D 13/00

Метки: горелка

...возном канале установлен кольцевой газовый коллектор с торцовыми раздающими трубками, сопла которых расположены между выходными торцами корпуса и трубы, а на выходе из последней между трубками установлен рассекатель ЦНедостатками горелки являются узкий диапазон режима ее работы и отсутствие регулирования проходных сечений центрального и периферийного воздушных каналов.Известна также горелка, содержащая воэдухоподводящий корпус, установленный в нем с образованием центрального и периферийного воздушных каналов кольцевой газовый коллектор с торцовыми выходными газовыми соплами, футерованную горелочную плиту с отверстиями и центрально размещенный рассекатель, причем выходные газовые сопла заведены в отверстия горелочной плиты с...

Номер патента: 1071596

Опубликовано: 07.02.1984

Авторы: Борода, Кравченко, Лыс, Марусяк, Скибра, Спивак, Шемердяк

МПК: C04B 19/04

Метки: бетонная, смесь

...бетона в сульфат- и хлорсоцержащих рассолах калийного производства. Модифицированный 20 - 30%кремнеорганическойжидкости отход производ.ства поливинилхлорида 0,5-1,5Модифицированный нефелиновый антипирен представляет собой нерастворимые в воде поли. конденсированные металламмонийфосфаты, молекулярный вес которых соответствует формуле1,25 (ЙН 4) О 0,92(МаО+КО) А 1 рОэ 3,5102,5 50" 6 Н ОХромаэросил получают в процессе гомогениза.ции смесей окислов 310 и СгОэ при 60 - 80 Сс последующей модификацией диметилдихлорсиланомв режиме преимущественной адсорбции и последующей десорбции побочныхпродуктов реакции при температуре 200 -300 С до рН не менее 3 - 6. Продукт имеетсильно выраженные гидрофобные свойства илегко может быть введен в...

Номер патента: 1065618

Опубликовано: 07.01.1984

Авторы: Вожик, Гейер, Дубов, Поль, Поляков, Саратикянц, Соболь, Спивак

МПК: E21D 23/00

Метки: крепи, механизированной, секция

...6 одним концом шарнирно закреплен к кронштейну 7 перекрытия 3. Кронштейн 7 выполнен, например, в форме вилки, и имеет две параллельные проушины, направленные в сторону основания 2, в которые входит один конец внутреннего рычага 6. В проушинах кронштейна 7 выполнены отверстия 8, а в конце внутреннего рычага 6 отверстия 9, в которые входит ось 10. Другой конец внутреннего рычага 6 осью 11 шарнирно соединен с внешним рычагом 5, выполненным в виде двух продольных тяг 12, жестко связанных со стороны ограждения 4 посредством расположенного между ними кронштейна 13.Концы продольных тяг 12 и кронштейн 13, выполненный, например, в форме вилки, со стороны ограждения 4 образуют два П-образных паза, в которые входят нижние проушины ограждения 4, В...

Номер патента: 1063965

Опубликовано: 30.12.1983

Авторы: Беляев, Спивак, Цимблер

МПК: E04C 2/46

Метки: наружное, ограждение, стеновое

...н помещением. Каналы 6 располагаются. по вертикаИзобретение относится к строительству,а именно к конструкциям наружных вентилируемых стеновых ограждений здания.Наиболее близким к предлагаемому является наружное стеновое ограждение, включающее слой нз пористого материала, заключенный между наружным и внутренним слоями н сообшающися посредством отверстийв этих слоях с наружным воздухом и помещением 11.Недостатком известного ограждения яв. Оляется невысокая вентиляция помещения.Кроме того, в ряде случаев при низкихтемпературах наружного воздуха температура внутренней поверхности огражденияопускается ниже допустимой,лн выше каналов 7 и перекрывают вытяж ные отверстия 2.Такое расположение каналов предотвращает образование сквозных...

Номер патента: 1063328

Опубликовано: 30.12.1983

Авторы: Брутер, Бычков, Варламов, Кишиневский, Кутейников, Мереуц, Спивак, Фарбер

МПК: A01G 3/03

Метки: деревьев, контурной, обрезки

...режущего аппарата установлено два гидроцилиндраНаиболее близкой по техническойсущности к предлагаемой является машина для контурной обрезки деревьев,содержащая установленную на транс"портном средстве телескопическуюштангу, на которой посредствомкронштейнов установлен гидроцилиндр и режущий аппарат, брус которого шарнирно закреплен на штанге Г 21.Недостаток известного устройст-ва - невозможность обрезки ветвейпод различными углами и на заранеезаданный размер обрабатываемогокоридора,Цель изобретения - увеличениетехнологических воэможностей машины.Укаэанная цель достигается тем,что, брус режущего аппарата снабжен регулируемым упором, а гидроцилиндр установлен с воэможностьюего дискретного крепления,Кроме того, штанга выполнена сС-образными...

Номер патента: 1061736

Опубликовано: 23.12.1983

Авторы: Былбас, Спивак, Стражников, Убогий, Швецов

МПК: A01C 17/00

Метки: аппарат, туковысевающий

...4 - сечениеВ-В на фиг, 1,25Туковысевающий аппарат содержит за-,крепленный на стенке тукового ящика 1 корпус 2, соединенные между собой отверстием 3 вращающуюся катушку 4 со штифта-,ми размещенную между щеками корпуса 2 ЗОна валу 5, донышко 6, установленное навалу 7 под катушкой 4, заслонку 8.Заслонка 8 выполнена с боковыми стенками 10, имеющими рифления 9. При этомкорпус 2 изготовлен из эластичного материала и имеет пазы 1 с выступами 12,Штифтовая катушка 4 установлена под,вижно вдоль оси квадратного вала 5 и расположена между внутренними поверхностями боковых стенок охватывающей ее заслонки 8, а донышко 6 жестко установлено наповоротном валу 7 и выполнено из пластмассового материала с эластичными уплотняющими кромками 3,...

Номер патента: 1060816

Опубликовано: 15.12.1983

Авторы: Березников, Ковалевская, Пак, Спивак

МПК: F04D 29/04

Метки: вала, вентилятора, подшипниковый, узел

...подсоединенные к масляной ванне, и участок; расположенный в проточной части вентилятора, имаслонасос с приводом 12.Однако известный подшипниковый узел 2 Овентилятора обладает довольно сложнойконструкцией и недостаточной эффективностью охлаждения.Цель изобретения - упрощение конструкции и повышение эффективности охлаждения подшипникового узла вала вентилятора,Указанная цель достигается тем, что вподшипниковом узле вала вентилятора, содержащем корпус с масляной ванной, расположенный в корпусе подшипник, змеевик,имеющий концы, подсоединенные к масляной, 30ванне, и участок, расйоложенный в проточной части вентилятора, и маслонасос с приводом, маслонасос размещен внутри змеевика, а его привод выполнен в виде крыльчатки, расположенной в...

Номер патента: 1058947

Опубликовано: 07.12.1983

Авторы: Лыс, Нестор, Нийгер, Сенечко, Спивак, Шушарин

МПК: C04B 41/28

Метки: бетона, композиция, пропитки

...(57) КОМПОЗИЦИЯ ДЛЯ ПРОПИТТОНА, включающая полиорганосилоксанжидкпсть,отличающаяся тес целью повышения водонепроницаемостстойкости бетона в хлормагнневых щелкалийных производств, она содержит дотельно высококипяшне хлорорганическнпроизводства винилхлорида при следукицсоотношении компонентов, мас.%:Полно рганосилокса.новая жидкость 17 - 25Высококнпящие хлорор.ганические отходы про.изводства винилхлорнда 75 - 83Составитель С, ВоронинаТехред,И.Метелева ) Корректор Г.Огар Редактор М. Колб Подписное 3 1058947Пропитываемый 1 бетон содержит, кг/мф; .цемент М 400 400; кварцевый песок 520; гра.нитный щебена 1250; вода 160.Ниже приведены составы 1 -3 аютветственнопредлагаемых композиций для пронитки...

Номер патента: 1058531

Опубликовано: 07.12.1983

Авторы: Абрамов, Подосинников, Спивак, Уманец, Шокуров

МПК: A01C 7/20

Метки: телескопический, тукосемяпровод

...10 воронок 3.В рабочем положении на сельхозмашине тукосемяпровод устанавливается в собранном положении без всякого натяжения или сжатия, В процессе работы и изменения релмфа почвы тукосемяпровод растягивается вследствие того, что ячейки 6 решеткой 5 деформируются за счет их смещения на величину, равную половине шага между ячейками 6Количеством рядов 7 ячеек 6 и их длиной можно добиться максимальной телескопичнос. ш, то есть момента полного выхода воронок 3 друг из друга и упругого возвращения в исходное положение.Предлагаемое выполнение телескопического тукосемяпровода обеспечивает снижение расхода материала и повышает его эксплуатацион. ную надежность. 1 105853Изобретение относится к сельскохозяйствен.ному машиностроению, а именно к...

Номер патента: 1057681

Опубликовано: 30.11.1983

Авторы: Мухамедов, Подэрни, Сандалов, Спивак, Хромой

МПК: E21B 3/00, E21B 44/00

Метки: буровой, станок

...производительностис сервоприводом изменения производительности податчик выполнен в виделебедки с планетарной передачей, содержащей два эпицикла и водило, свя-занное с реверсивной гидромашиной,рабочая полость которой гидравлически связана с аккумулятором исервоприводом изменения производительности насоса привода вращателя.На чертеже представлена гидрокинематическая схема буровогостанка.гБуровой станок содержит податчики вращатель 1, гидромотор 2 кото. рого приводится через распределитель3 от насоса 4 переменной производительности с сервоприводом изменения производительности. Податчиквыполнен. в виде лебедки 5 с планетарной передачей, содержащей дваэпицикла 6 и 7 и водило 8, связанное с реверсивной гидромашиной 9,Насос 4 и лебедки 5...

Номер патента: 1056368

Опубликовано: 23.11.1983

Авторы: Кузьмин, Куценко, Спивак

МПК: H02K 3/22

Метки: гидравлического, машин, наконечник, обмоток, соединения, стержней, электрических, электрического

...жестких уплотнительных материалов например меди, алюминия, паронита и т,д., имеющих более длительный ресурс эксплуатации при механически слабом податливом материале, нецелесообразнов связи с: повреждаемостью уплотняющих поверхностей.Наиболее близким к предлагаемому является устройство, согласно которому удлиненные в аксиальном направлении полые проводники, собраны в па. кет, закреплены в окне выполненной из немагнитного и нержавеющего металла втулки, размещенной между наконечником и штуцером, При этом втулка жестко закреплена и снабжена перегородкой с окном с закрепленной на торце, обращенном к штуцеру, на- . кладкой из хорошо паяемого материала. Таким образом,уплотняющие поверхности выполнены из механически. прочного...

Номер патента: 1054650

Опубликовано: 15.11.1983

Авторы: Глинкин, Жилкин, Малков, Масалович, Пинес, Похилевич, Спивак

МПК: F27B 9/20

Метки: вертикального, длинномерных, перемещения, печи, штучных

...2 - разрез А-А нафиг. 1; на фиг. 3 - разрез Б-:Б нв фиг.1;на фиг. 4вид В на фиг, 1, на фиг, 514 - схемы работы устройства,Предлагаемое устройство состоит изстоек 1 и стоек 2 с попками 3,4,5,6для размещения на них штучных длинномерных изделий 7, Стойки 1 могут перемещаться на швг вверх и вниз, а так-,же поворачиваться на ООЗ вокруг своейвертикальной оси на упорных подшипниках8 в направляющих 9, СтойКи 2 толькоповорачиваются на упорных подшипниках 10.Подшипники 8 установлены на подвижнойраме 11, которая перемешается вертиквпно посредством эксцентрикового механизма 12 вместе со стойками 1. Направляющие ролики 13 предотвращают смешениерамы 11 в горизонтальном направлении,Вращение стоек 2 осуществляется посредством зубчато-реечного...

Номер патента: 1053769

Опубликовано: 15.11.1983

Авторы: Белов, Воронин, Гольша, Грек, Зайцев, Мизюков, Молчанов, Палферов, Спивак, Федосеев, Хоружий

МПК: A01B 69/00

Метки: агрегата, движения, машинно-тракторного, направлением

...средства для сохранения их соосности.На фиг.показана функциональная схема системы, реализующая способ. управления направлением движения машинно-тракторного агрегата с широкозахватной сельскохозяйственной машиной в режиме ручного управления; на фиг. 2 - то же в режиме автоматического управления; на фиг. 3 схема реализации способа посредством оснащения машинно-тракторного агрегата системой управления.50Способ осуществляется посредством устройства, содержащего широкозахватную сельскохозяйственную машину 1 с датчиками 2 усилителя-преобразователя 3, исполнительный механизм 4, прицепное устройство 55 5, энергетическое средство 6, датчик 7 взаимного положения, визуальный индикатор 8, оператор 9, механизм О управления направлением...

Номер патента: 1052722

Опубликовано: 07.11.1983

Авторы: Колмаков, Королева, Котов, Спивак, Ушомирская, Фрадкин, Шахманов

МПК: F04D 25/08

Метки: вентилятор

...воздуха, что снижает КПД и напор вентилятора.11 ель изобретения - повышение КПД и напора вентилятора.Указанная цель достигается тем, что вентилятор, содержапРИЙ опорную раму, рабочее колесо с приводом, вертикально установленным на подвижной раме, контактирующей с амортизаторами, и входной патрубок с кронРдтейнами, снабжен сегментными подвижными и неподвижными элементами, поочередно расположенными по периферии рабочего колеса и выполненными из верхних и нижних накладок, и закрепленными между ними спрямляющими лопатками, ричем нижние накчадки ненодвижных элементов укреплены на опорной раме, верхние попарно соединены при помощи скоб, контактирующих с амортизаторами, нижние накладки подвижных элементов прикреплены к кронштейнам, а...

Номер патента: 776146

Опубликовано: 30.10.1983

Авторы: Калина, Литвиненко, Спивак, Сулев, Турук, Файнбурд

МПК: E21D 23/00

Метки: комплект, крепи

...относительно основаОднако такое устройство имеет зна- ния 2 с помощью устройства для фикчительные габариты по высоте и не сации, корпус 6 которого выполнен сможет быть вписано в габариты крепей . Т-образным пазом 7. В паз этого кор" для"тбнких пластов, аЖесткое"креплейуса заходитползун 8 домкрата 5,ние вертикальной планки не может Присоединение ползунов 8 к домобеспечить передвижение секций в ком- крату 5 может быть как (шарнирным,пЛекте. . так и жестким. В последнем случаеНаиболее близким к предлагаемому шарнирность в вертикальной плоскостикомплекту крепи является комплект 25 обеспечивается за счет зазоров межкрепи, включающий две двухстоечные ду пазом 7 и ползуном 8.секции" с перекрытиями, основаниями Комплект крейи работает...

Номер патента: 1051650

Опубликовано: 30.10.1983

Авторы: Глидер, Куценко, Ракогон, Спивак

МПК: H02K 3/50

Метки: крепления, лобовых, обмотки, статора, частей, электрической

...цилиндрические элементы в виде стаканов сосферическим дном, внутри которыхзакреплены стержни с узлами натяга,причем сферическое дно цилиндрического элемента имеет отверстия.На фиг, 1 изображено предлагае- З 5мое устройство, общий вид; нафиг, 2 - разрез А-А. на фиг. 1.Верхний 1 и нижний 2 стержниобмотки статора зафиксированы в ло.бовой части на кронштейне 3 и меж,слоевой колодке 4 с помощью пзоляционных тяг 5. Полые цилиндрическиеэлементы 6 предохраняют обмотку ста"тора от попадания в нее зачалок 7 вслучае ослабления крепления обмоток,а дно 8 упомянутых элементов 6 позволяет существенно уменьшить концентрацию емкостных зарядов вблизизаземленных участков 9 конструкциикрепления лобовых частей. Для упрощения сборки и обеспечения...

Номер патента: 1050655

Опубликовано: 30.10.1983

Автор: Спивак

МПК: A47C 5/02

Метки: зашторивания

...одним концом укреппенные на млу и штору, одна часть которой закреплена на валу, а другая часть на одномиз проемов окна, имеет зажим дпя тросас подшипником, установленным в торцевала со стороны привода, при этом другойЭОконец каждой гибкой оттяжки закипленна противоположнбм проеме окна,Гибкая оттяжка выполнена из капроновой пенты,На фиг, 1 изображено устройство длязашторивания - слева, с закрытым, справа с открытым проемом окна, общий вид;на фиг. 2 - то же, вид сбоку,Устройство дпя зашторивания содержит штору 1, верхняя часть которойзакреппена на верхнем проеме 2 окна 3,а нижняя часть - на полом валу 4, Квалу 4 одним . концом крерятся гибкиеоттяжки 5, которые с натягом прикрепляюгся к нижнему проему 6 окна 3.Полый вал 4 имеет зажим 7 дпя...

Номер патента: 1048092

Опубликовано: 15.10.1983

Авторы: Денисов, Пироговский, Рычков, Спивак

МПК: E04G 21/12

Метки: арматурных, каркасов

...трудаи качество изделий.Целью изобретения является повышениепроизводительности труда и качества изделий.20Цель достигается тем, что устройство для изготовления арматурных каркасов, содержащее станину, опору с фиксаторами арматурных сеток, снабжено кондуктором, механизмом фиксации и механизмом гибки25 арматурных сеток с силовым приводом, причем механизм гибки арматурных сеток выполнен в виде гибочных рычагов и рычагов прижима, смонтированных на станине в два ряда, каждый из которых объединен осью с силовым приводом, а гибочные рычаги шарнирно смонтированы на рычагах прижима и объединены балкой, при этом на концах гибочных рычагов расположен механизм фиксации арматурной сетки. На фиг. 1 представлено устройство, видсверху; на...

Номер патента: 1046217

Опубликовано: 07.10.1983

Авторы: Гребенюк, Григоров, Ковалишин, Корвацкий, Лыс, Спивак, Шемердяк

МПК: C04B 13/24

Метки: бетонная, смесь

...ингредиенты, мас.%:Портландцемент , 15-20Кварцевый песок 14-16Метилсиликонат натрия 0,02-0,08Аэросил 0,1-0,2Алюмовинилхлоридныепроизводства полив.: -нилхлорида 1-5Вода 6-9Гранитный щебень ОстальноеНедостатками известной смеси являются ускоренное твердение бетонной смеси, низкая механическая прочность и адгезия к мокрой просоленной поверхности бетонных конструкций.Цель изобретения - замедление твердения бетонной смеси, повышение механической прочности бетона и увеличение его адгезии к влажной поверхности бетонных конструкций.Поставленная цель достигается тем, что бетонная смесь, включающая портлаидцемент, кварцевый песок, метилсиликонат натрия, тонкодис-, персную кремнеземистую добавку, алюмовинилхлоридные отходы производства...

Номер патента: 1045859

Опубликовано: 07.10.1983

Авторы: Спивак, Фарбер

МПК: A01G 3/04

Метки: деревьев, контурной, обрезки

...ветвей и опилки попадаютчерез пазы для прохода пальцев внутрькорпуса, приводя к снижению надежности работы данного устройства иэ-занарушения режима работы элементов механизма привода.Цель изобретения - повышение надежности работы путем предохраненияустройства от попадания ветвей и опилок в механизм привода рабочих органов.Указанная цель достигается тем,что устройство снабжено прикрепленными к корпусу с обеих сторон пазовдля выхода пальцев эластичными элементами, выполненными в виде наборапрямоугольных пластин, установленныхвплотную одна к другой стороной сменьшим сопротивлением изгибу перпендикулярно направлению перемещенияпальцев,На фиг. 1 изображено устройстводля контурной обрезки деревьев, об. щий вид; на фиг. 2 - разрез А-А нафиг. 1...
