Номер патента: 1747536

Опубликовано: 15.07.1992

Авторы: Калиновская, Керницкий, Козуб, Лискевич, Лысенков

МПК: C23C 8/52, C23C 8/70

Метки: борирования, состав, стальных

...большой толщины,Цель изобретения - . повышение насыщающей способности состава и износостойкости изделий.1747536 4 Таблица 1 Поставленная цель достигается тем, что в состав для борирования стальных изделий, содержащий серый чугун, ферромарганец и борный ангидрид, дополнительно вводят негашенную кальциевую воздушную строительную известь (ГОСТ 9179-77, со-. держание активных СаО+М 90 не менее 90%; активная М 90 не более 5%) при следующем содержании компонентов, мас.%:Серый чугун 58-63Ферромарганец 15-18Борный ангидрид 2-8Известь 11-25В данном составе борный ангидрид используется в основном как борсодержащий материал для образования активных атомов бора, выполняющих роль легирующих эле.ментов, Известь используется в качествефлюса,...

Номер патента: 1439228

Опубликовано: 23.11.1988

Авторы: Городнов, Лискевич, Михайлюк, Смук, Фещук, Шеленко

МПК: E21B 49/00

Метки: залежи, моделирования, нефтяной

...систему с общим входом и раздельными выходами.Полученную модель нефтяной залежииспользуют, в частности, для определения коэфФициента вытеснения нефтипо воде и различным нефтевытесняющимагентам,П р и м е р. Отбирают керновый материал при вскрытия продуктивныхпластов залежи по всей толщине, вытачивают образцы породы диаметром2,8 см, определяют их абсолютную проницаемость, Разбивают разрез залежи, Кумулятивная Накоп- ленная Среднеезначение Толщина пропластчастота проницаемости суммарная толков, м шина пропластпропластковм ков,х 10 мкм3 8,6 0,107 0,129 0,136 0,143 0,150 0,178 0,214 0,264 0,321 0,378 0,464 0,557 0,764 8,6 50,0 26,0 1,8 10,4 11,0 0,6 24,0 0,5 11,5 0,6 12,1 2,3 14,4 2,9 17,3 4,021,3 22,0 20,0 18,0 16,0 14,0 25,9 4,6...

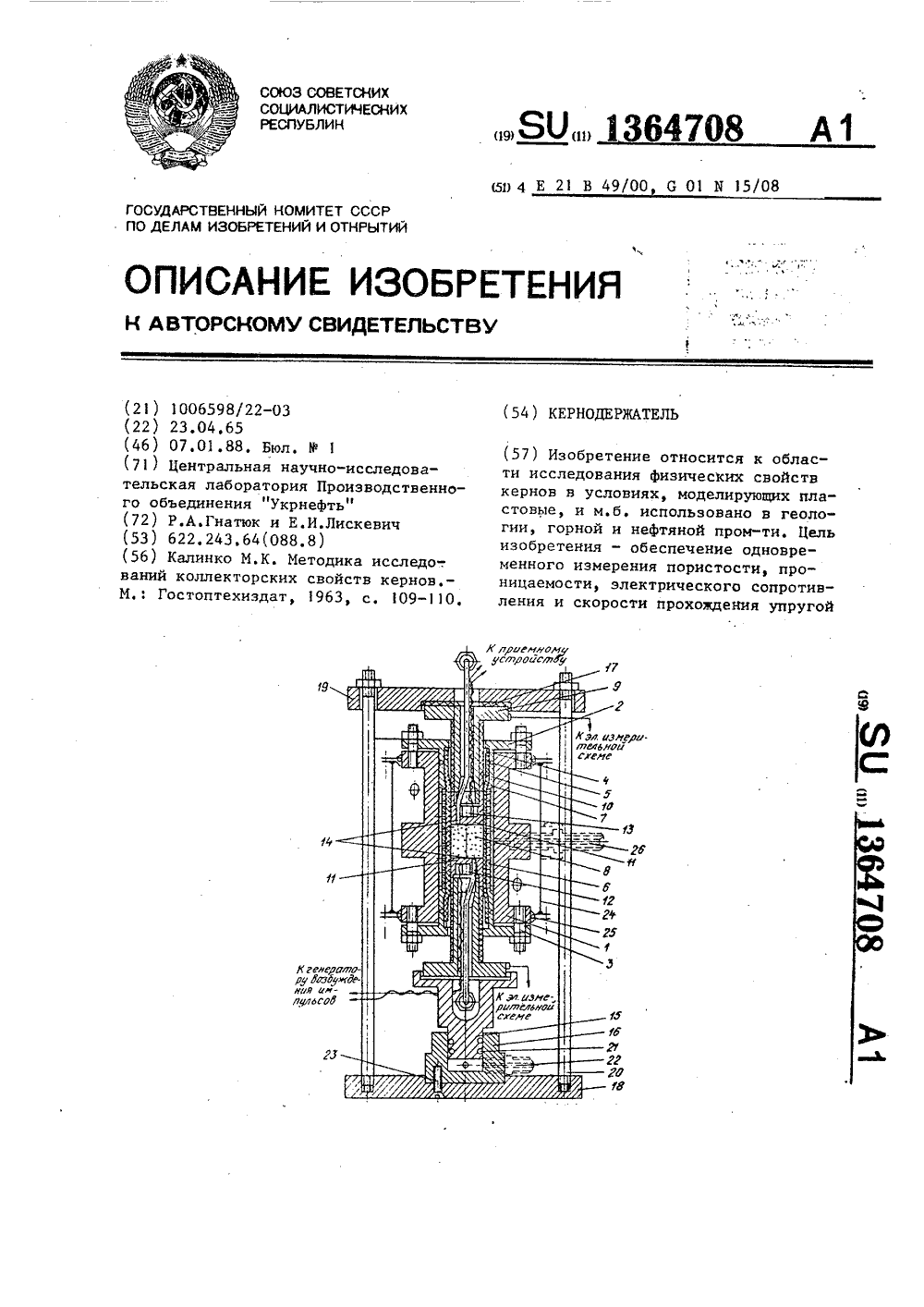

Номер патента: 1364708

Опубликовано: 07.01.1988

Авторы: Гнатюк, Лискевич

МПК: E21B 49/00, G01N 15/08

Метки: кернодержатель

...через исследуемый образец 8и создания в нем давления,Плунжеры 9 служат для передачиосевого давления от поршня 15 вспомогательного пресса 16 на торцовуюповерхность исследуемого образца 8,размещения в гнездах головок 11 пьезопреобразователей 12 и 13, являясьодновременно токопроводами при злекз 1364 трических измерениях. Текстолитовые пластины 17 служат электроизолирующими прокладками между плунжерами 9 керновой камеры и вспомогательным прессом 16.5Вспомогательный гидравлический пресс 16 состоит из нижней 18 и верхней 19 плит, направляющих стержней 20, цилиндра с поршнем 15. Уплотнение в цилиндре пресса 16 создают кольца 21, а подвод флюида для создания торцового давления на исследуе" мый образец 8 осуществляется через...

Номер патента: 1239277

Опубликовано: 23.06.1986

Автор: Лискевич

МПК: E21B 43/22

Метки: нефти, пригодности, разработке, скоплений

...в модель пласта не приводитк вытеснению нефти из нее. Тогда вмодель пласта закачивают рабочийагент и определяют коэффициент вытеснения нефти. В качестве рабочегоагента можно закачать углеводородный. газ, спирты, мицеллярный раствор,углекислоту.В поровом пространстве моделейпласта поочередно создают более низкие начальные нефтенасыщенности, нагнетают в них углеводородный газ иопределяют коэффициенты вытеснениянефти. Таким образом, определяют тувеличину начальной нефтенасьпценности,ниже которой нефть из моделей пластане вытесняется даже газом.После этого делают заключение аграницах начальной нефтенасыщенности,в пределах которых нагнетание водыне приводит, а закачка газа приводитк вытеснению нефти.Путем сравнения .результатов лабораторных...

Номер патента: 1041438

Опубликовано: 15.09.1983

Авторы: Башкин, Гусев, Лискевич, Солдаткин, Сорокин

МПК: B65G 5/00

Метки: водонасосном, газохранилища, пласте, подземного, создания

...газа производят из выделенных пропластков последовательно, начиная с нижнего пропластка.На чертеже представлен литологически неоднородный пласт, разрез.Пласт состоит из условно выделенных пропластков 1,2 и 3, разделенных менее проницаемыми экранами. Каждый пропласток 10 15 20 25 30 35 40 45 50 вскрыт группой скважин 4, 5 и 6, подклю-. ченных к компрессорным агрегатам через газораспределительный пункт,Закачку газа начинают через скважины 4 и продолжают заполнение пропластка 1 до подхода газа 7 к замку структурной ловушки. Затем подключают скважины 5 и заполняют пропласток 2 также до подхода газа 7.к замку ловушки. Потом аналогично через скважины 6 заполняют пропласток 3. Отбор газа из хранилища производят в обратной последовательности,...

Номер патента: 881302

Опубликовано: 15.11.1981

Авторы: Иванишин, Кириняченко, Лискевич

МПК: E21B 47/00

Метки: газоводяного, газовой, контакта, приближения, скважине

...К - 55проницаемость, дарси;-перфорированная мощность пласта, м; %- вязкостьгаза, Па. С). где Й - удельный напор тыс м Ра СКГС/С,иР М 1ЦЯ- отбор газа в целом по залежиэа промежуток времени междутекущим и предыдущим исследор ваниями, тыс. мЬ - (с)- снижение по исследуемой (той) скважине приведенного пла-.стового давленияза рассматриваомый промежуток времени, кгс/смф; ФфаР - безразмерный коэффициентсверхсжимаемости газа (определяется по табличным данным в зависимости от давления и температуры);М1)- отбор газа из исследуемой1 -той скважины за рассматриваемый промежуток времени тыс м3О м- гидропроводность пласта - ;Ч.К- проницаемость, ОПаС- перфорированная мощностьпласта, м;,Ч- вязкость газа, Па 0;физический смысл предлагаемого соотношения...

Номер патента: 791949

Опубликовано: 30.12.1980

Авторы: Гнатюк, Лискевич, Николаенко, Склярская, Фещук

МПК: E21B 43/20

Метки: водой, вытеснения, исследования, капиллярного, нефти, образца, породы, процесса

...поддерживатьв системе давление, превышающеедавление насыщения нефти.Устройство работает следующим образом,Для исследования процесса капиллярного вытеснения нефти водой экстрагированный и высушенный образецпороды 2 загружают в кернодержатель1 и прессом б по трубопроводу 4 с 5 1 О 15 20 25 30 45 50 55 бО 65 помощью резиновой манжеты 3 обжимают его в, кернодержателе 1, имитируя горное давление, Манометры 5контролируют величину создаваемогогидрообжима. Термостатом 7 поддерживают в кернодержателе 1 заданнуютемпературу.Сжатым воздухом иэ баллона 39 потрубопроводу 37 создают заданное дав.ление в регуляторах давления 10 и 34Манометром 38 контролируют величинузаданного давления, При заданномдавлении в регуляторах 10.и 34 изакрытых вентилях 18,...

Номер патента: 724193

Опубликовано: 30.03.1980

Авторы: Башкатов, Лискевич, Чижов, Шемилов

МПК: B03B 5/42

Метки: промывочная

...промывки путем совместного воздействия на обрабатываемый материал вращательного и вибрациопного движений рабочего органа.Достигается эта цель наличием подвижной рамы, соединенной с виброприводом и размещенной между барабаном и опорной рамой, с которой она соединена шарнирными связями, при этом центр тяжести барабана совмещен с продольной осью опорной рамы., Камышникова Соста ктор 3. Ходакова рректоры Е Хмелеваи Л Орлова ехрс Подписноеений и открытий Тираж 649а СССР по делам изо, Раушская наб., д. 4/ Типография, пр. Сапунов На чертеже представлена описываемая машина, общий вид.Она включает рабочий орган 1, выполненный в виде протпвоточного промывочного барабана 2, с загрузочным и разгру зочным устройствами 3 и 4, который посредством...

Номер патента: 667859

Опубликовано: 15.06.1979

Авторы: Бабей, Лискевич

МПК: G01N 3/32

Метки: изгибе, испытания, круговом, усталость

...с возможностью врас пазом, расположеннымзахватов, и установленноного вала штока с наконеным в пазу платформыс его стенками,На чертеже схематлагаемое устройс гво. Устройство содержит станину 1, активный 2 и пассивный 3 захваты, причем пос. ледний соединен со станиной 1 через динамометр 4, приводной вал 5, механизм нагружения, выполненный в виде платформы 6 спазом 7, установленной с возможностью вращения в направляющих 8, и штока 9, установленного внутри вала 5 и связанного сприводом 10, причем наконечник 11 штокаразмещен в наклонном пазутаким образом, что контактирует с его стенками. Захват 2 установлен в платформе 6 с возможностью вращения для устранения скручивания образца.Устройство работает следующим обра 1 зом. Образец 12...

Номер патента: 625148

Опубликовано: 25.09.1978

Авторы: Лискевич, Микитишин

МПК: G01N 3/32

Метки: деформировании, испытания, образцов, циклическом

...концы четных образцов.На чертеже дана схема предлагаемого устройства для реализации способа.Оно содержит пассивные захваты 1 и 2 слинамометрами 3 и 4, активные захваты 5 и6, одни концы которых связаны осью 7 сподшипником 8, а другие - валом 9 с рычагом 10 и приводом (на чертеже не йоказан),и фиксатор 11,Способ осуществляется следующим образом. Образцы 12 и 13 одними концами закрепляют в пассивных захватах 1 и 2. Затем сво.бодньй конец нечетного образца 13 закрепляют в активном захвате 6, При повороте рыча 1га 10 активные захваты 5 и б опускаются,поворачиваясь вокруг оси 7 и изгибая образец до максимального значения его прогиба.Составитель Г. Ротницки ехред И. Климко Корректор Н . Ков Редактор Т. Шаж тираж 111 г ИИПИ Государственного...

Номер патента: 519580
