Синицын

Номер патента: 1353532

Опубликовано: 23.11.1987

Автор: Синицын

МПК: B05C 15/00

...потолочной стеной 28 камеры идвумя ниЖними листами 29, к которымприкреплены резиновые листы 30,К боковым стенкам 27 внутренней полости короба 26 с помощью планок 3прикреплен ряд резиновых листов 32 длявзаимодействия со стенками 2 кожухов 16и 17; причем шагмежду листами 32больше:длины 1 боковой стенки 21, например, кожуха 16 так, что на длине 11 укла 40 дывается несколько резиновых листов 32(фиг. 7, 11 и 13), Такое соотношениедлин необходимо при прерывистом движении изделий 4 для того, чтобы при воз.можных инерционных перебегах кареток походу их движения кожух каретки всегдавзаимодействовал с одним или несколь.- кими резиновыми листами 32, а такжезначительно упрощает требования к точности останова кареток 11 относительно короба 26....

Номер патента: 1349901

Опубликовано: 07.11.1987

Авторы: Нефедов, Остренков, Синицын, Трофимов, Шитов

МПК: B23D 21/00

Метки: заготовки, резки, труб

...диском 24, установленным на хвостовике клинового элемента 21 и контактирующим свсим торцом с половинами 19 плавающей оправки.Клиновые элементы связаны междусобой серьгой 25, шарнирно закрепленной при помощи штифтов 26 на торцахклиновых элементов, обращенных другк другу, причем соединение имеет ограниченное перемещение - предусмотрен паз 27, контактирующий со штифтом26, в клиновом элементе 21 для компенсации разного хода клиновых элементов, вызванных погрешностью Формытрубы и необходимостью компенсацииизменения расстояния между местамикрепления серьги 25 при радиальномсмещении оправок,Устройство работает следуюшим образом,Когда неподвижныи втулочный нож2 раскрыт, подвижный втулочный нож 4находится в крайнем верхнем положениии оправки...

Номер патента: 1348993

Опубликовано: 30.10.1987

Авторы: Иванов, Пискарев, Синицын, Томасов

МПК: H03K 17/081, H03K 17/60

Метки: защитой, ключ, перегрузки, транзисторный

...напряжения на резисторах3 и 4Блок 1 управления обладает разными постоянными времени заряда и разряда конденсатора 29, что в конечномсчете приводит к различным задержкамна отпирание Ти запираниеГо транзистора 16, причем задержка ца отпирание превышает задержку цг его запиргцие. Зто позволяет при использовании устройства в мостовых в полумостовых схемах управлять ключами одним управ. ляющим сигналом при встречцо-параллельном включении светодиодов оптрона 25. При этом сначала происходит выключение ранее работавшего силового составного транзистора 16 одного ключа и только спустя времявключение смежного ъо.д ото сд ,бс ним второго ключа. Тем самьм исключаются режимы сквозных токов через два последовательно включенных силовых...

Номер патента: 1348975

Опубликовано: 30.10.1987

Авторы: Пискарев, Поспелов, Синицын

МПК: H02M 7/515

Метки: инвертором, многофазным

...сигнала рассогласования, которой имеет наибольшую в алгебраическом сигнале величину, необходимо приложить отрицательное напряжение, а к фазе, сигнал рас- З 0соГласования которой имеет наименьшуюв укаэанном смысле величину, необходимо приложить положительное напряжение.Тогда в случае трехфаэной нагрузки по схеме треугольник третья фаза эакорачивается, так как в этомслучае все возможные комбинации приложения напряжения к фазам нагрузкиопределяется как сочетания иэ +БО40где Б - напряжение источникапитания. Иэ этого следует, что тогда,когда все три сигнала рассогласования отрицательные (это возможно пришести значениях кода комбинации переключения), возможны переключенияключей, которые вызывают уменьшениесигнала рассогласования лишь в...

Номер патента: 1346906

Опубликовано: 23.10.1987

Авторы: Звягинцев, Синицын, Стрекалова, Утенков

МПК: F23C 11/00

Метки: отопления, печи

...устройства газ и первичный воздух поступают в печь 1 не смешиваясь, раздельными потоками, образуя прямоточный факел в рабочем пространстве. Длина факела регулируется в зависимости от начальной скорости газа, а равномерность распределения газа по сечению печи 1 - в зависимости от соотношения скорости истечения газа и воздуха. Ввиду наличия плотного слоя материала в печи 1 и высоких температур обжига огнеупорного сырья, равных 1500 - 2000 С, равномерность обжига по сечению регулируется в пределах отношения скоростей истечения газа и воздуха, равного 5 - 6.Вертикальное смещение вниз газовой струи относительно воздушной струи обеспечивает возможность выгорания газа в горячем потоке вторичного воздуха. Организация мощного холодного потока...

Номер патента: 1346710

Опубликовано: 23.10.1987

Авторы: Александров, Расторгуев, Синицын

МПК: D06H 3/14

Метки: волокнистом, движущемся, материале, металлических, обнаружения, частиц

...которой некоторого порогового значения на выходе формирователя 5 импульсов формируется сигнал,включающий исполнительный механизм6. Длительность импульса, вырабатываемого формирователем 5, задается из условия надежного срабатывания исполнительного механизма 6.Одновременно с этим, сигнал с детектора 4 поступает на вход преобразователя 7 напряжения, выполняющего функцию подавления переменной составляющей и усиления сигнала, и далее через элемент 8 задержки постоянная составляющая сигнала поступает на интегратор 9, который воздействует на высокочастотный генератор 1, увеличивая его напряжение до исходного, определяемого задатчиком 11 напряжения, Скорость изменения выходного напряжения интегратора 9 зависит от его постоянной времени,...

Номер патента: 1346276

Опубликовано: 23.10.1987

Авторы: Волкова, Горбанев, Дроздов, Захарова, Комлев, Корякина, Максимов, Синицын

МПК: B03D 1/02

Метки: железных, обратной, окисленных, руд, флотации

...снижения ненасыщенности продукта (йодное число менее 82,5 г., /100 г),Предлагаемый способ осуществляют следующим образом. Руду измельчают до необходимойкрупности, обрабатывают модификаторами; регулятором среды, депрессором,затем вводят собиратель, кондиционируют в течение некоторого Времени иосуществляют Флотацию.Для получения предлагаемого собирателя таллоный пек перемешивается10 с эфирокислотами и едким натрием вавтоклаве при 240 С в течение 1,5 ч,охлаждается и используется для флотации непосредственно или в видераствора нужной концентрации,15 Реагент - порошок темно-коричнево.го цвета, хорошо растворимый в воде.П р и и е р 1, По предлагаемомуспособу Флотации руда измельчаетсядо крупности 88 содержания класса20 0,044 мм. Флотации...

Номер патента: 1340654

Опубликовано: 30.09.1987

Авторы: Головкин, Долгошеев, Козубов, Синицын

МПК: A01D 34/42, A01D 34/52

Метки: аппарат, режущий, сельскохозяйственной

...5 к которой крепятся противорежущие элементы 6, причем роторный нож 2 экнидистантно охватывает режущий элемент 9,элементами б в процессе эксплуатациислужат регулировочные шайбы 12.Пальцы 3 крепятся к переднемубрусу рамы 1 таким образом, что осьсимметрии носовой части каждого изних смещена в плане относительно осивращения ротора 2, причем лобовоесечение носовой части пальца 3 с одной стороны перекрывает траекториювращения режущих элементов 9 соседнего роторного ножа 2, а с другойноски противорежущих элементов 6,В устройстве возможно увеличениепроизводительности путем увеличенияотносительной скорости резания. Дляэтого хвостовая часть ротора 2 выполнена в виде пустотелого вала,внутри которого проходит хвостовик 13противорежущей части с...

Номер патента: 1337340

Опубликовано: 15.09.1987

Авторы: Бурденко, Казаков, Кокорин, Колбенина, Малов, Свиридов, Синицын, Скобцов, Толкачев, Федосов, Шахов

МПК: B66C 23/90

Метки: грузоподъемности, крана, ограничитель, стрелового

...5 и к входу второгоблока 10 умножения, второй вход которого соединен с датчиком 6 усилия,а выход подключен к входу блока 8 деления, второй вход которого подсоединен к выходу сумматора 5, а выходчерез третий блок 11 умножения подключен к входу блока 9 компараторав,Входы четвертого блока 12 умножениясоединены с выходом первого блока 4умножения, а выход подключен к второму входу третьего блока 11 умножения.Входы пятого блока 13 умножения подключены соответственно к датчику 1длины стрелы и к выходу блока 8 деления, а выход - к второму входу блока9 кампараторов. Ограничитель работает следующим образом.Сигналы с датчиков 1,2,7,6, преобразованные в блоках 3, 4, 14, 15, 16,50 поступают на сумматор 5 и блок 10 умножения, с которых через...

Номер патента: 1334030

Опубликовано: 30.08.1987

Авторы: Бондарев, Сергеев, Синицын

МПК: F28D 7/10, F28D 9/02

Метки: теплообменник

...внутри коллекторов 7 и 9 первой среды поперек цилиндров 3 и 4.Теплообменник работает следующим образом.Холодный теплоноситель через патрубок 12 поступает в раздающий коллектор 10 и посредством решетки 18 распределяется по каналам теплообменника. Пройдя каналы 6, нагретый теплоноситель поступает в собирающийколлектор 8 и через патрубок 14 выводится из теплообменника. Горячий 5теплоноситель через патрубок 11 ивнутренний перфорированный стакан 15поступает в раздающий коллектор 9.Пройдя каналы теплообменника, охлажденный теплоноситель поступает в собирающий коллектор 7 и через внутренний перфорированный стакан 16 и патрубок 13 выводится из теплообменника.1 формула изобретенияТеплообменник, содержащий корпусс .центральной трубой и...

Номер патента: 1331493

Опубликовано: 23.08.1987

Авторы: Бабаджанов, Каримов, Ким, Магамадов, Моминов, Осипов, Синицын

МПК: A61B 17/00, A61B 17/12, A61M 25/01 ...

Метки: гипертензии, лечения, портальной

...боковых понерхцогтях живота развита сеть подкожцых вец. Печень увеличена, выступает из-под реберцой дуги ца 8 см,Нд ощупь плотная, безболезецццая,бугристая с заостренными краями, Селсзецкд резко увеличена, выступаетиз-под реберцой дуги ца 12,5 см.Выражены явления метеоризма, определи.тси умеренный асцит, Суточныйдиургз составляет 1,7 л, При обследовании .3 КГ, рецтгецограммы груднойкл тки и желудочцо-кишечцого трактд без огобеццогтей,Нд гкецогрдмме печени выявленагкецогрдфическдя картина цирроза пеццц. При эзофагогастрофиброскопиивыянлгц кдтардпьцый дтрофическийгастрит, умер нное цдрикозцое расширецие вец пищевода по всем стенкам, цачицдя с 25 гм от резцов.09.08.84 г, произведена целиакогрдфця г. эмболизацией селезецочцойартерии, При...

Номер патента: 1330272

Опубликовано: 15.08.1987

Авторы: Григас, Демин, Кабанов, Кузьмина, Синицын

МПК: E02F 3/48

Метки: оборудование, рабочее, экскаватора-драглайна

...этомбалка с рейкой 1 О проходит через седловой подшипник 13 и взаимодействуетс зубчатым колесом 12. Подвижная 8и неподвижная 9 траверсы огибаютсядополнительными канатами 5, которыеодним концом закреплены на неподвижной траверсе 9, а другим вк коромыс.лу 3 ковша 2.Экскаватор работает следующим образом.Ковш 2, наполненный грунтом, открывается от забоя и транспортируется к месту разгрузки, при этом дополнительные канаты 5 находятся в натянутом состоянии под действием силытяжести балки с рейкой.При расположении ковша над местомразгрузки вал 11 с зубчатым колесом12 удерживается тормозами 7 от проворачивания и балка с рейкой, дополнительные канаты и ковш фиксируются., После этого осуществляется отпуск тя.гового каната, и происходит...

Номер патента: 1320574

Опубликовано: 30.06.1987

Автор: Синицын

МПК: F16H 21/18

Метки: возвратно-поступательное, вращательного, движения, преобразования

...одним концом поводком 7, второй конец которого размещен в отверстии 8 штока 1. К диску 6 прикреплен стержень 9, посредством которого вручную или при помощи механизированного привода осуществляется перемещение диска 6.Опоры 2 и 3 посредством крепежных элементов 1 О прикреплены к основанию 11. В каждой из направляющих 4 и 5 выполнены пазы 12, в которых размещена кромка диска 6, а направляющие размещены в плоскости перпендикулярной оси а поводка 7, и могут быть расположены как над ведомым штоком 1, так и под ним или сбоку, При этом направляющие 4 и 5 могут быть расположены относительно оси штока под углом а=90 (фиг. 3), а(90 (фиг. 4) и а)90 (фиг. 5).Пазы 12 направляющих 4 и 5 позволяют обеспечить не только вращательное плоское перемещение...

Номер патента: 1318854

Опубликовано: 23.06.1987

Авторы: Морозов, Новоселов, Савченко, Синицын

МПК: G01N 19/04

Метки: параметров, порошков, структурно-механических

...7 в дне цилиндрической измерительной ячейки, под которым смонтирована оптическая система 8 и Фотометр 9. Испытуемый образец порошка10 размещается на поршне,Устройство для определения структурно-механических параметров порошков работает следующим образом,Перед началом измерений производится градуировка, т,е, на поршень 3устанавливаются грузы известной массы и снимаются показания Фотометра 9,Процесс измерения структурно-механических параметров начинается с засыпки образца исследуемого порошкав цилиндрическую измерительную ячейку 1. Порошок 10 оказывает давлениена поршень 3 и заставляет его перемещаться вниз, При этом деформируется ртуть 6, находящаяся между дном2 и поршнем 3, что приводит к уменьшению относительного отверстия...

Номер патента: 1317204

Опубликовано: 15.06.1987

Авторы: Синицын, Смагин, Шаповалова

МПК: F16F 1/12

Метки: винтовой, крепления, пружины, цилиндрической

...вид, частичный разрез; нафиг,2 - узел 1 на фиг,1; на фиг,3 пружина из прямоугольного прутка в15 свободном состоянии с плотно сжатыми витками.Устройство для крепления цилиндрической винтовой пружины содержит опорное основание 1, соединенную с20 ним обойму 2, выполненную в виде стакана с центральным отверстием в дне (не показано), и размещенный в нем вкладыш 3, выполненный в виде цилиндрической винтовой пружины из прямоугольного прутка.На одной из обращенных поверхностей пружины 3 выполнена винтовая канавка 4 под витки закрепляемой пружины 5, Профиль канавки 4 представляет собой стороны равнобедренного треугольника. Витки пружины 3 в свободном состоянии плотно сжаты, что позволяет добится плотного обжатия закрепляемой пружины 5. На...

Номер патента: 1311639

Опубликовано: 23.05.1987

Авторы: Елагин, Крицкий, Лукьянов, Синицын, Хомяков, Шульбах, Яцук

МПК: A01B 43/00

Метки: извлечения, камней, почвы

...в заглушке 15. На верхних концах наклонных зубьев 9 установлены ножи 16, на свободном конце которых шарнирно прикреплены прутки 17 со стабилизаторами 18, выполненными с клинообразной передней частью 19, поперечное сечение прутка 17 со стабилизатором представляет Т-образную форму,Впереди наклонных зубьев на проушинахплоскорежущих лап 8 установлены направляющие 20 грунта, верхние грани которых расположены на уровне или несколько вышени по направлению переднеи кромки наклонной части зубьев 9.Режущие верхние кромки ножей 16 на-,клонных зубьев 9 и ножей 7 стоек б расположены на одном уровне и параллельно плоскости плоскорежущей лапы 8. Вместе они образуют дополнительный решетчатый сепаратор с равноулаленными одна от другой режущими...

Номер патента: 1307426

Опубликовано: 30.04.1987

Авторы: Голова, Косолапов, Синицын, Шульженко

МПК: G02B 15/16, G02B 17/08

Метки: зеркально-линзовый, объектив, панкратический

...линзу и отри-цательный мениск 2, второго компонента, .выполненного в виде первичного. вогнут зеркала 3 с церам отверстием, третьего компонента в виде вторичного выпуклого зеркала 4 и чегвертого компонента, включающего положительную линзу, склеенную иэ двояковыпуклой линзы 5 и отрицательного мениска 6, и положительный мениск 7. Третий и четвертый компоненты устайовлены с возможностью перемещения вдоль оптической оси в разные стороны по линейному и нелинейному законам соответственно.35Параллельный пучок лучей от объектива падает на первый линзовый компонент, состоящий из линзи 2. Прошедший через первый компонент пучок40 падает на первичное 3 и вторичное 4 зеркала., которые формируют сходящийся пучок и направляют его на...

Номер патента: 1303830

Опубликовано: 15.04.1987

Авторы: Бронфенбренер, Рябков, Синицын, Шулепов

МПК: G01F 1/00

Метки: расхода, реле

...поверхности которого выполнены три паза, расположенные под угломО120 , Поршень 8 размещен в области выходного канала 3. В изолированной камере 9 размещен узел сигнализации расхода, который выполнен в виде постоянного магнита 10 и герконов 11 и 12, которые размещены в капсулах, зафиксированных от осевого перемеще ния и проворота винтами 13 и 14. Осевым перемещением герконов 11 и 12 устанавливаются различные пороги срабатывания реле. Поршень 8 соединен истоком 15 с постоянным магнитом 10 40 Стакан 4 подпружинен пружиной 16, которая центрируется постоянным магнитом 10 и установочной крышкой 17.Реле работает следующим образом.При подаче масла во входной канал 45 2 на дне стакана 4 возникает усилие, за счет которого перемещаются...

Номер патента: 1293206

Опубликовано: 28.02.1987

Авторы: Вайншток, Гелашвили, Гуреев, Иванов, Кривошеин, Подольский, Рыков, Синицын, Умаров

МПК: C10M 161/00

Метки: пластичная, смазка

...мин . Сталь ные шары диаметром 12,7 мм, до ипосле испытания взвешивают на аналитических весах с точностью до О, 1 мг, Износ оценивают по потере в массе трех нижних шаров.Результаты испытания смазок в присутствии 10 мас.7. кварце- ного порошка фракции 40-50 мкм приведены в табп 2У некоторых предлагаемых образ цов сиазок оценивают предел прочности и коплоидную стабильность. Результаты испытаний приведены в табл. 3.В процессе испытаний противоизносных свойств в состав пластичныхсмаэок вводят вязкостную присадкуполиизобутилен 3-5 иас.7. антиокислительную присадку фенил-Ю-нафтиламин или параоксидифениламин 300,1-1,о мас,7. В результате показано, что укаэанные добавки не влияют на противоизносные свойствасиазок, которые как при...

Номер патента: 1290188

Опубликовано: 15.02.1987

Авторы: Зайцев, Клюев, Синицын, Федоренко

МПК: G01R 21/00

Метки: детектор, мощных, одиночных, радиоимпульсов, редкоповторяющихся, свч

...одиночных и редкоповторяющихся СВЧ-радиоимпульсов25работает следующим образом,Электрическое поле мощного СВЧрадиоимпульса, распространяющегосяпо отрезку 1 прямоугольного волновода, пронизывает пластину 3 и возбуждает в звукопроводе 5 акустический сигнал, пропорциональный квадрату напряженности Е. Этот сигнал содержит гармонические составляющиекак огибающей СВЧ-радиоимпульса,так и СВЧ-радиоимпульса с удвоенной 35несущей частотой. Последние лежат вСВЧ-диапазоне, обладают большим затуханием и в работе устройства участия практически не принимают, Акустический видеоимпульс, гармоническиесоставляющие которого лежат обычнов диапазоне до нескольких сотен мегагерц, где затухание упругих волнмало (менее 0,1 дЫ/мкс), можно задержать на десятки...

Номер патента: 1288638

Опубликовано: 07.02.1987

Авторы: Зайцев, Калинин, Синицын

МПК: G01R 33/12

Метки: коэрцитивной, силы, ферромагнитных

...6, и опоррому сигналу, поступающему через аттенюатор9 с выхода ВЧ-генератора 7. Это изменение Ч - р где Ч - Фазасигнала в отсутствие. поля, оказывается пропорциональным квадрату намагниченности образца. Снимая зависимость абсолютного изменения Фазыупругой волны от напряженности маг 8638 2нитного поля, определяемой измерителем 4 при намагцичивации до насьше -ния и дальнейшем размагничиванииисследуемого образца по гистерезисной кривой Ч(Н), можно измеритьего коэрцитивную силу Н .Очевидно, что равенство нулю абсолютного измецения фазы ( У - У )акустической волны соответствует маг 10 нитному состоянию образца, когда1 = 0; Н = Н,. В этом случае измеритель 4 показывает значение коэрцитивной силы Нобразца 1. Аттенюатором9 выравнивают амплитуды...

Номер патента: 1288607

Опубликовано: 07.02.1987

Авторы: Иванова, Синицын

МПК: G01N 33/48

Метки: диагностики, инфаркта, миокарда, острого

...моноцитов от 12/1 Х; моноциты 137 О, фагоцитарный показатель 527., фагоцитарное число 184, уровень свечения лиэосом 578 усл. ед.П р и м е р 4, Больной В.,51 год,поступил с диагнозом острогоинфаркта миокарда в области перегородки, верхушки и боковой стенки левого желудочка. Больного беспокоилочувство дискомфорта в левой половине грудной клетки, резкая слабость.Число сердечных сокращений 84 уд.в 1 мин., АД 170/100 мм рт,ст. НаЭКГ - признаки крупноочагового инфаркта миокарда в области перегородки, верхушки с распространением набоковую стенку левого желудочка (патологический зубец Я в Е, АЧХ, Ч-Ч отведениях, сегмент БТ выше изолинии, сливается с зубцом Т в 1,11,АЧ 2, Ч - Ч отведениях). Активность АСТ 0,5 ммоль/л....

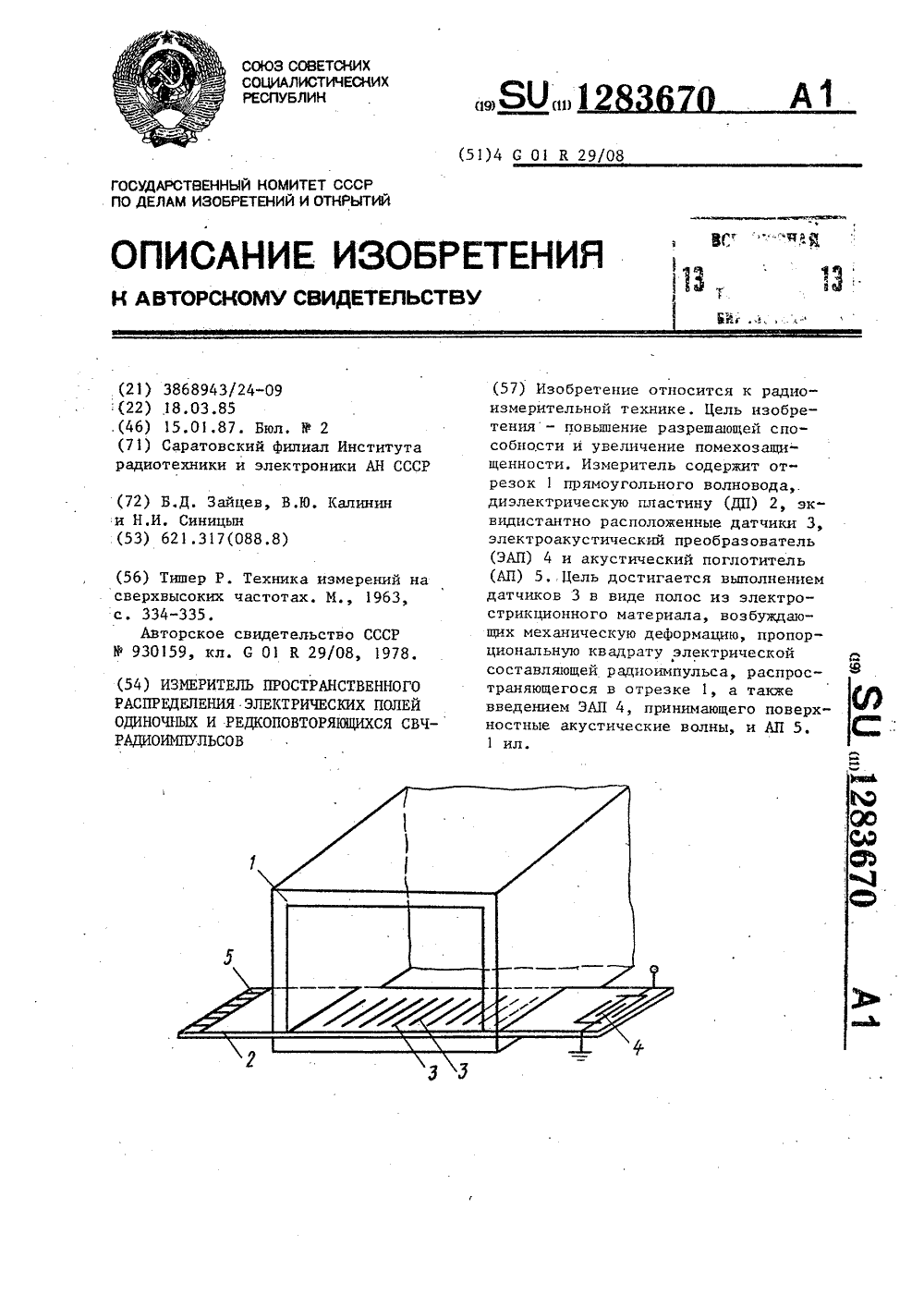

Номер патента: 1283670

Опубликовано: 15.01.1987

Авторы: Зайцев, Калинин, Синицын

МПК: G01R 29/08

Метки: измеритель, одиночных, полей, пространственного, распределения, редкоповторяющихся, свч-радиоимпульсов, электрических

...импульса в 0,1 мкс,если характерный размер неоднородности больше "0,5 мм. Измеритель пространственного распределения электрических полей одиночных и редкоповторяющихся СВЧ-радиоимпульсов, содержащий отрезок прямоугольного волновода и систему эквидистантно расположенных датчиков вдоль исследуемого направления распределения электрических полей, отличающийся тем,что, с целью повышения разрешающей способности и увеличения помехозащищенности, датчики расположены на части введенной диэлектрической пластины и выполне; ны в виде полос из электрострикционного материала, при этом датчики расположены между введенными электро- акустическим преобразователем и акустическим поглотителем, расположенными вне волновода. Вследствие этого механическая...

Номер патента: 1279673

Опубликовано: 30.12.1986

Автор: Синицын

МПК: B05B 3/04

Метки: жидкости, распыления

...1 вентилятора от выпаданияиз своих гнезд 2 в момент вращениявентилятора. Цилиндрическая шестерня 16 закреплена шпонкой 17 на валу 3, который поджимается к подшипникам 5 гайкой 18 с контргайкой 19.Подшипники крепятся в" стойке 6 проставочным кольцом 20, крышкой 21 соштуцером на конце и резиновым сальником 22.Устройство для распыления жидкости с одновременной вентиляцией работает следующим образом.Вал 3 вентилятора получает вращение от электродвигателя с переменнойугловой скоростью (не показан) черезшестерню 16 (возможны и другие передачи, например, ременная). Вращаясь,вал 3 благодаря наличию винтообразной полости, играющей роль шнека, работает в режиме насоса и через штуцеркрышки 21 всасывает и нагнетает жидкость в переднюю полость...

Номер патента: 1278687

Опубликовано: 23.12.1986

Авторы: Синицын, Скрябин

МПК: G01N 19/02

Метки: свойств, смазочных, эксплуатационных

...сокращение продолжительности испытаний за счет создания определенной толщины слоя смазочного материала на поверхности трения,Способ осуществляют следующим 10 образом.На тщательно промытые поверхности трения подшипника наносят слой смазочного материала, толщина которого в 15 - 20 раз больше высоты 15 микронеровностей поверхностей трения подшипника, При этом массу смазочного материала рассчитывают по фор- муле 87 гку рабочие. обороты и нагрузки и нагревают его дорабочей температуры,измеряют момент сопротивления вращению подшипника, а об эксплуатационных свойствах смазочного материала судят по времени от начала вращения подшипника до резкого увеличения момента сопротивления вращению, шума, вибрации или температуры. Формула и э о б р е т е...

Номер патента: 1278678

Опубликовано: 23.12.1986

Авторы: Берковский, Вислович, Новиков, Синицын

МПК: G01N 11/14

Метки: вязкости, жидкостей, коэффициентов, намагничивающихся, поле, поляризующихся, электромагнитном

...Я ) тела с Фиксацией момента времени С=-О, соответствующего торможению сосуда. Далее проводится пересчет вре" мени по Формуле Г.гг 1 / (К - К )эиинАналогггчпо получается зависимость с (1 ) для жидкости с чОпредел 5.ется точка пересечения (Я ,1) зависимостей Я.(1) для) О (рис,1), Полученные значения " и Й являются искомыми константами вис.козиметра.Предлагаемьпг способ реализуется устройством (Фиг.2), включающим сосуд 1, нривоцимый во вращение электродвигв.телем 2.и закрепленный на.оси 3. Внутри сосуда 1 соосно расположено свободно вращающееся на оси те 1 о 5, Наосях 3 и 4 укреплены абтюраторы 6 и 7 соответственно. По обе стороны абтюраторов 6 и 7 установлены источники 8 света и Фотоприемники 9, соединенные через усилитель 1 Ос...

Номер патента: 1275525

Опубликовано: 07.12.1986

Авторы: Гладышев, Коростелев, Синицын, Харитонов

МПК: G09G 3/28

Метки: информации, отображения

...Кроме того, при малом коммутируемом токе условия выключения ключа хорошие и задержка выключения минимальная. Поэтому паузу можно и необходимо сни зить до минимально возможной величины. Это выполняет датчик 5 тока, который управляет генератором 1, увеличивая частоту следования импульсовгенерации (фиг.2 а, импульсы 5 и 6).20 Период следования импульсов развертки уменьшается,так как при маломтоке через ключ блока 4 коммутации ипостоянной длительности импульсовразвертки (фиг. 2 б) уменьшается пауза между импульсами развертки, подаваемыми на этот и последующий вертикальный электрод ГИП 7. Предиониэацияпоследующего электрода остается науровне, достаточном для надежного З 0 пробоя газоразрядных промежутков.При большом токе, протекающем через...

Номер патента: 1275389

Опубликовано: 07.12.1986

Авторы: Гурин, Пулин, Синицын

МПК: G05D 9/04

Метки: газораспределительной, колонне, уровня

...входы этих сум маторов поступает сигнал КРи от задатчика 9 масштабного коэффициента пропорциональный сигналу Р 1 от сумматора 11, где К - коэффициент про 1ка 8 уровня, На сигнал равен Р,сигнал поступае 7 меньшего сигн которого поступ чика 6 зоны неч До тех пор,Р, +КР меньше сигна.л Рсумм и выходной сигн 15 меньшего сигнал Поэтому выхоцно равен Р =Р +КГ и 7 и2 О порциональнасти, задаваемый с помощьюзадатчика 9 масштабного коэффициента.На вычитающий вход сумматора 10 поступает сигнал Р с выхода задатчи 8выходе сумматора 10..ц ат на вход селектораала, на другой входает сигнал от задатувствительностипока сумма сигналовсигнала Р , выходнойатора 10 равен нулюал Р селектора 7а также равен нулю.й сигнал сумматора 111или Р 1= 1 Гт. е,...

Номер патента: 1274820

Опубликовано: 07.12.1986

Авторы: Красотин, Синицын, Трофимов, Шитов

МПК: B21D 43/00

Метки: зоне, центрирования

...нее (фиг. 3). Неизменная параллельность осей 7 - 10 относительно оси подачи материала обеспечивается пластиной 11, установленной на гильзе, в паз которой входит палец 12, смонтированный на раме, ось которого параллельна оси толкателя. На осях 7 - 10 шарнирно закреплены поворотные рычаги 13, на которых в свою очередь шарнирно при помоши осей 14 смонтированы центрируюшие элементы 15, контактирующие одной из граней с нижней плитой, а перпендикулярной - с материалом. На осях 7 - 10 закреплены упоры 16, исключающие разворот рычагов 13 при большой величине хода верхней плиты 1.В толкателе 5 (фиг. 1) расположена пружина 17, снабженная средством регулирования ее деформации, состоящим из винта 18 с цилиндрической головкой, входящей в полость...

Номер патента: 1274804

Опубликовано: 07.12.1986

Авторы: Ермаков, Левинсон, Некрасов, Сидоров, Синицын

МПК: B21D 15/04

Метки: гидроформовки, гофрированных, труб

...заготовки. После установки заготовки в сборе с армирующим элементом 5 (пружиной) на витки одной из полуматриц обе полуматрицы сближают до плотного их соприкосновения с витками пружины. Затем в рабочую полость цилиндра 7 подается масло под давлением, меньшим давления, на которое настроен обратный клапан 20. Штоки 18 гидроцилиндров 7 сближают с ускоренной подачей корпуса 16 до упора крышек 14 в торцы заготовки. Концы заготовки при этом центрируются по наружному диаметру в направляюгцих отверстиях наружных втулок 8 и одновременно соприкасаются с уплотнительными кольцами 9. После этого в пневмоцилиндры подается через штуцер 12 сжатый воздух, который сдвигает шток 10, обеспечивая сжатие кольца 9 между шайбой 15 и крышкой 14...
