Номер патента: 1308938

Опубликовано: 07.05.1987

Авторы: Гребенников, Гусев, Дудник, Иванов, Лебедев, Ребров, Шестопалов

МПК: G01R 27/18

Метки: изоляции, сетей, сопротивления, электрических

...Общий вид кривой П (С) приведен на фиг. 3, где кривая 1 соответствует теоретической экспоненте, а кривая 1 О 11 - действительным значениям напряжения с учетом инерционности цепей дифференцирующего блока. Действительная кривая всегда имеет максимум Б на своем начальном участке (доли - 15 единицы миллисекунд). Для более четкого фиксирования значения Б,ппикдетектором максимум напряжения может быть получен путем включения на входе блока дифференцирования линии задержкиПик-детектор фиксирует значение 11, заданная часть этого напряжения (например, Ы Г ) от регулятора 28 уставки подается на второй вход блока 25 29 сравнения, причем на первый вход этого блока поступает текущее значение напряжения П(Т).В момент времени С якогда...

Номер патента: 1308669

Опубликовано: 07.05.1987

Авторы: Деникин, Матвеев, Шестопалов, Шушина

МПК: E01C 19/26

Метки: асфальтобетонной, слоя, смеси, уплотнения

...возвратно-поступательного перемещения поддон 10 для асфальтобетонной смеси, приводимый в движениес помощью гидроцилиндра 11, Над рольгангом 9 установлены последовательно сквозная нагревательная печь 12и вакуумкамера 3, в комплект кото 41 рых входят. датчики температуры асфальтобетонной смеси 14 и деформациислоя 15, Вакуумкамера 13 связана сроторным пневмонасосом 16, приводимым в действие электродвигателем45 17, Кроме того, она выполнена сцентральным отверстием 18, в котороевставляется патрубок 19 или котороезакрывается крышкой. Патрубок 19 может быть жестко связан с вакуумкаме 50 рой 13 или может свободно перемещаться в вертикальном направлении привзаимодействии с деформируемымслоем асфальтобетонной смеси, антакже сообщен с...

Номер патента: 1307005

Опубликовано: 30.04.1987

Авторы: Васильев, Дейнего, Деникин, Хархута, Шестопалов

МПК: E01C 19/25, E01C 19/26

Метки: дорожно-строительных, термопластичных, уплотнения

...памяти олока 14 заложен пакет эталонных программ по регулированию скорости вальца в зависимости от температуры, которая снимается с датчика, установленного на асфальтоукладчике. Устройство работает следующим образом,Приемный бункер 2 асфальтоукладчика заполняют горячей асфальтобетонной смесью при 150140 С. Распределительный механизм асфальтоукладчика равномерно распределяет смесь по ширине укладываемой полосы, определяемой конструктивными параметрами базовой машины. Уплотняюгций вибрациоццый брус осуществляет предвари 5 1 О 15 20 25 30 тельное уплотнение смеси до коэффициента уплотнения 0,93 - 0,94, а выглаживающая плита обеспечивает ровность и толщину слоя смеси. Подготовленный таким образом слой покрытия попадает в зону действия...

Номер патента: 1301843

Опубликовано: 07.04.1987

Авторы: Бахолдин, Лесной, Мартыненко, Шестопалов

МПК: C21B 7/20

Метки: доменной, загрузочного, печи, распределитель, устройства, шихты

...постоянной угловой скоростью конусный распределительный элемент-склиз 1, После этого открывают затвор одной из точек накопительных бункеров, при этом шихтовый материал одновременно попадает на все образующие распределительного элемента-склиза 1 и укладывается на поверхности колошника в количествах, пропорциональных проекциям длин образующих на горизонтальную плоскость, В результате этого за один поворот конусного распределительного элемента-склиэа 1 на ЗбО на поверхности колошника формируется засыпь в виде широкого кольца с горизонтальной поверхностью и шириной, равной разнице проекций на горизонтальную плоскость максимальной и минимальной длин образуюших конусного элемента-склиэа 1.1301843 ВНИИПИ Заказ 1192/26 Тираж 550 Подписное...

Номер патента: 1301678

Опубликовано: 07.04.1987

Автор: Шестопалов

МПК: B24D 13/00

Метки: инструмент, полирования, шлифования

...Внутри изделия размещена эластичная камера 3 совместно с опорной трубой 4. Стенка камеры на отдельных участках имеет утолщения - приливы 5 с продольными пазами и гофры 6. Приливы 5 предусмотрены для закрепления абразивного гибкого элемента 7 (фиг. 2) и жесткого (фиг. 3), а гофры 6 - для обеспечения растяжения стенки до соприкосновения с обрабатываемой поверхностью изделия 1,На опорной трубе 4, имеющей отверстия 8 для входа воздуха, с помощью хомутиков 9 и 10 закреплена камера 3. Торец трубы 4 герметизирован пробкой 11.Для подачи воздуха через трубу 4 в камере 3 используется трубопровод 12, Выпускной кран 13 и трехходовый дросселирующий кран 14 соединяют камеру 3 с системой сжатого воздуха и атмосферой.Величина давления в камере...

Номер патента: 1111582

Опубликовано: 30.12.1986

Авторы: Афанасьев, Баннов, Бухаров, Драновский, Ефимов, Калмыков, Комяк, Курекин, Пичугин, Прозоровский, Селиваов, Тучин, Хмыров, Цымбал, Шестопалов, Яковлев

МПК: G01S 13/95

Метки: атмосферы, дистанционного, земли, зондирования, поверхности, подстилающей

...поверхности, а получающиеся изображения от трех датчиков регистрируют на одном и том же фотоносителе.Сущность способа заключается в следующем.В процессе периодически повторяюще гооя поэлементного приема одновременнооптического излучения на длине волны близкой к 1 мкм,теплового излучения на длине волны 0,8 сми рассеянного обратно излучения на длине волны 3,2 см осуществляется преобразование принятых излучений соответственно в первый, второй и третий электрические сигналы, пропорциональные интенсивности принятых излучений, далее из первого 20 электрического сигнала формируется видеосигнал строки, второй электрический сигнал запоминается, а третий электрический сигнал селектируется по времени, в результате чего формируются его выборки,...

Номер патента: 1279847

Опубликовано: 30.12.1986

Авторы: Будницкий, Галинтовский, Глейзер, Дегтярь, Рябинкин, Часов, Шайдров, Шестопалов

МПК: B30B 13/00

Метки: автоматическая, брикетирования, линия, скрапа

...фракция стружки 37, приямок 38). Линия снабжена контрольно-измерительными приборами и средствами автоматики (не показаны) для работы в автоматическом реыме.Устройство работает следующим образом.Стружка и легковесный металлолом - скрап 32 подаются с помощью загрузочного усройства, например цеховым грейферньи краном 36, порцияьи, габариты которых должны быть меньше сечения разгрузочной части каждого из загрузочных бункеров 2. Порции стружки в бункера:,",. накладываются одна на другую и под собственным весом попадают во входную часть 26 барабанного грохота 3.В случае заклинивания порции скрапа в бункере 2 заборные плужки 27 во входной части 26 барабана 3 срывают массу стружки, которая далее продвигается под собственным весом. В...

Номер патента: 1275598

Опубликовано: 07.12.1986

Авторы: Козлов, Мезинов, Пшеничкин, Реморов, Смазнов, Степанов, Чикунов, Шестопалов

МПК: H01R 39/18

Метки: токосъемное, электрической

...широко применяемый в огнеупорной промышленности материал. По электрическим характеристикам двуокИсь циркония является полупроводником с высоким электросопротивлением в обычных условиях. При равномерном поступлении двуокиси циркония в зону электрического контакта из материала коллектора последняя претерпевает сложнейшие превращения, связанные с ее разложением, и резко снижает энергию искреЮ ния в токосъемном устройстве, .Пробой (фриттинг) полупроводниковых частиц двуокиси циркония образует участки высокой электрической проводимости, причем чем выше температура нагрева участков, тем выше электрическая проводимость.Продукт разложения двуокиси циркония в виде металлического циркония, карбида циркония и других соединений находится в...

Номер патента: 1272268

Опубликовано: 23.11.1986

Авторы: Евдокимов, Крыжановский, Провалов, Шестопалов

МПК: G01R 23/04

Метки: волн, волны, вытекающих, длины, линии, передачи

...относится к техникеизмерений на СВЧ. Составитель В. ГончаровРедактор О, Бугир Техред А.Кравчук Корректор Е. Сирохман Заказ 6335/45 Тираж 728 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Цель изобретения - повышение точности измерений при больших радиационных потерях. Способ определения длины волны в линии передачи вытекающих волн реализуется следующим образом, 1 О Исследуемую линию передачи вытекающих волн помещают в поле неоднородной плоской волны и поворачиваютотносительно направления распростра 15нения этой волны. Определяют угольмежду осью линии передачи и направлением...

Номер патента: 1268613

Опубликовано: 07.11.1986

Авторы: Бахолдин, Ковшов, Лесной, Мартыненко, Шестопалов

МПК: C21B 7/18

Метки: доменной, загрузочного, печи, распределитель, устройства, шихты

...стрелке крутя щий момент передается посредством храповой муфты 21 и выступов 22 и 23 промежуточному газоуплотнительному чая дорожка выполнена с геометрическими параметрами (с 1, Ь мс 1 н ),обеспечивающими плавное опусканиеэлемента 16 в процессе совместноговращенияконусов 3 и 11, а затем вконечный период перехода распределителя на работу с резервным газовымзатвором безударное сочленение контактных поверхностей 1 О и 14 элементов 16 и 9.Для гарантированного переходараспределителя на работу с резервным газовым затвором необходимо,чтобы обеспечивалось вертикальноеперемещение промежуточного газоуплотнительного элемента на величину,равную Н, = Н + (5 - 10) мм, гдеН 2 - расстояние по вертикали междуконтактными поверхностями конуса 11и...

Номер патента: 1256112

Опубликовано: 07.09.1986

Авторы: Коваленко, Шестопалов

МПК: H01P 1/22

Метки: аттенюатор, регулируемый

...ул,Проектна но-пол роиэво 1 125611Изобретение относится к технике СВЧ и может быть использовано при построении трактов миллиметрового диапазона.Цель изобретения - уменьшение 5 зависимости затухания от частоты.На фиг. 1 схематически показан регулируемый аттенюатор; на фиг, 2 - поглотитель регулируемого аттенюатора. 1 ОРегулируемый аттенюатор содержит цилиндрическую щелевую линию 1 и поглотитель 2, расположенный параллельно ее продольной оси 3 и установленный с возможностью изменения 5 расстояния до ее щели 4, Поглотитель 2 выполнен в форме усеченного конуса и установлен с возможностью поворота вокруг своей оси 5, причем его меньшее основание 6 обращено к щели 4 2 О и его кромка 7 имеет вид двухзаходной спирали с длиной захода, равной...

Номер патента: 1255908

Опубликовано: 07.09.1986

Авторы: Вертий, Киселев, Попенко, Попков, Тарапов, Шестопалов

МПК: G01N 24/02

Метки: двойного, резонанса, спектрометра, электронно-ядерного, ячейка

...основании с резонатором,а подвижная соединена с катушкой 2индуктивности, Катушки 2 и 3 индуктивности соединяются высокочастотным кабелем с генератором 5 ВЧ-колебаний. Изменение шага намотки катушек 2 и 3 индуктивности осуществляется при помощи двух направляющих 6и 7, к которым прикреплены первыйи последний витки катушки, при этомнаправляющие 6 и 7 связаны кинематически с микровинтами 8 и 9, Возбуждение и вывод из СРЧ резонаторапроисходит через устройства ввода ивывода.Ячейка спектрометра ДЗЯР рабо;"- ет следующим образом. Диэлектрический резонатор возбуждают электромагнитной волной. В зависимости от диэлектрической проницаемости диэлектрического стержня 1 образца предварительно посредством устройств, состоящих из направляющих 6 и 7 и...

Номер патента: 1252088

Опубликовано: 23.08.1986

Авторы: Дубовик, Завершинский, Машталов, Суслин, Шестопалов

МПК: B23H 7/32

Метки: отверстий, прошивания, электрохимического

...1 (видна конфигурация прошиваемых отверстий 1Устройство содержит обрабатывающий (фиг. 1) электрод-инструмент 1 и вспомогательные электроды-инструменты 2. Электрод 1 выполнен квадратного сечения со стороной квадрата 8 мм, вспомогательные электроды 2 - с круглой рабочей частью диаметром 10 мм. На торцах электродов 2 расположено по четыре диэлектрических элемента 3, выступающих на 0,4 мм. Электроды 1 и 2 укреплены на основании 4, причем электроды 2 через ремень 5 связаны с приводом вращения (не показан), В основании 4 и в электродах 1 и 2 выполнены каналы 6 для подачи электропита.Верхняя часть устройства представ ляет собой токоподвод 7 положительного потенциала, на котором посредством направляющих колонн 8 прикреплена подвижная траверса...

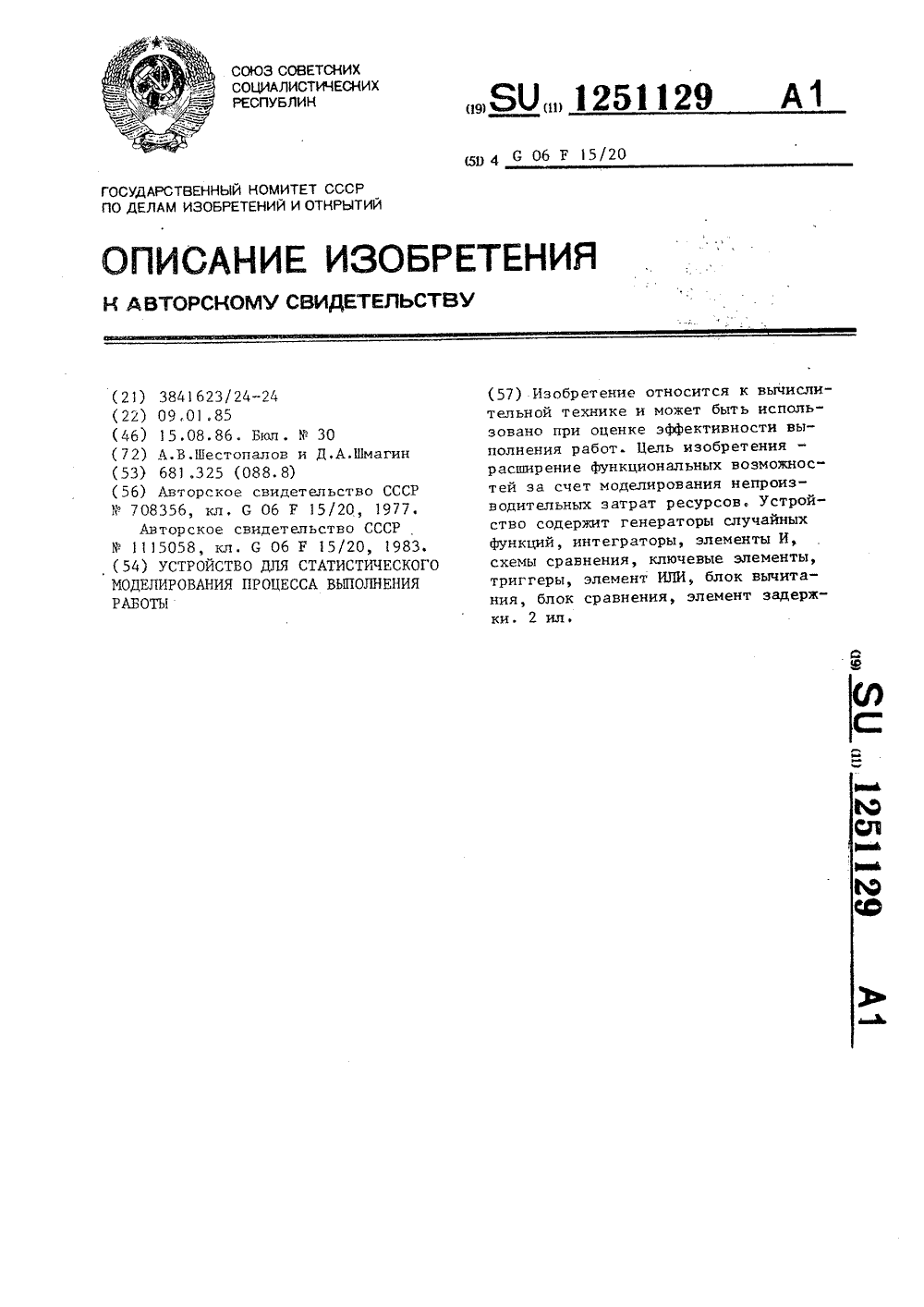

Номер патента: 1251129

Опубликовано: 15.08.1986

Авторы: Шестопалов, Шмагин

МПК: G06N 7/08

Метки: выполнения, моделирования, процесса, работы, статистического

...сигнал, пропорциональный величине реально выполненной работы или с выхода ключе в 5 вого элемента 11, когда производительность выполняемой работы меньше или равна скорости поставки ресурсов, или с выхода ключевого элемента 12, когда производительность 20 выполняемой работы больше скорости поставки ресурсов (что соответствует случаю, когда поставляемые ресурсы немедленно используются) .На вход схемы сравнения подается 25 сигнал х , пропорциональный заданному объему работы. При достижении заданного объема работы х(С)=х на выходе схемы О формируется сиг - нал, соответствующий логической ЗО единице, который поступает на второй вход элемента И 8. С выхода триггера 13 на третий вход элемента И 8 поступает сигнал, соответствующий логической...

Номер патента: 1247978

Опубликовано: 30.07.1986

Авторы: Коваленко, Хлопов, Шестопалов

МПК: H01P 1/26

Метки: нагрузка, согласованная

...изобретения -. уменьшение про дольного размера.На чертеже показана конструкция согласованной нагрузки.Согласованная нагрузка содержит отрезок 1 цилиндрической щелевой линии, ширина щели 2 которой увеличивается к его концу, и поглотитель 3, длина 1 которого равна длине отрезка 1 цилиндрической щелевой линии и один из торцов 4 которого совпадает с нача лом отрезка 1 цилиндрической щелевой линии, причем расстояние Ю между щелью 2 и поглотителем 3 у его торца 4 лежит в пределах 0,4-0,5 диаметра отрезка 1 цилиндрической щелевой 20 линии. Поглотитель 3 выполнен в виде втулки в форме усеченного конуса, внутренний диаметр А меньшего основания которого равен диаметру отрезка 1 цилиндрической щелевой линии, при этом отрезок 1 цилиндрической...

Номер патента: 1247421

Опубликовано: 30.07.1986

Авторы: Бахолдин, Лесной, Мартыненко, Шестопалов

МПК: C21B 7/18

Метки: загрузочное, печи, шахтной

...(й) между параллельными плоскостями, проходящими через кромки входных отверстий воронок 12 и выходного отверстия цилиндрического желоба 4, выбирают в пределах 2-4 мм, что необходимо для обеспечения исключения просыпания шихты через зазор в процессе подачи ее из шлюзового бункера на распределительный лоток.25 30 51015 20 Загрузочно устройство шахтной печи работаег в автоматическом кольцевом режиме, Угол наклона распределительного лотка 1 относительно оси печиизменяется согласно заданной программе одиннадцати станциям, при этомпоследовательно изменяется после каждого полного оборота (нао360 ) лотка 1 на постоянный угол и устанавливается равным: 16, 19,4 22,8; 26,2; 29,6; 33; 36,4; 39,8;43,2; 46,6," 50. Загрузку шихты в печь...

Номер патента: 1245603

Опубликовано: 23.07.1986

Авторы: Волков, Калиховский, Клигман, Токман, Фавелюкис, Шестопалов

МПК: C21D 9/52

Метки: отжига, протяжных

...не охлаждать ее. В противномслучае эффект увеличения длины активной части муфеля в значительной степени теряется, так как температурапроволоки, обладающей низкой теплоемкостью. на охлаждаемом участке муфе.ля существенно снижается, что требует соответственного уменьшения скорости перемещения проволоки.Для закрепления муфеля с помощьюколодок 7 могут быть использованыимеющиеся в его средней части отогнутые лапкиКонцы муфеля 6 неподвижно закреплены к кареткам 10 и 11, имеющим возможно ть перемещения в направлениипродольной оси муфеля б относительноохлаждаемых водой токоподводов 12 5 10 15 20 25 30 35 40 45 и 13, закрепленных к плите 9, К кареткам 10 и 11 с помощью блоков 14 и 15 укреплены грузы 16 и 17 для натяжения концов муфеля...

Номер патента: 1243056

Опубликовано: 07.07.1986

Авторы: Козлов, Мезинов, Реморов, Смазнов, Степанов, Чикунов, Шестопалов, Щербаков

МПК: H01R 39/40

Метки: узел, щеточно-коллекторный, электрической

...в пределах0,08-0,33, а в месте разрезки ЭЩ 1по форме совпадает с геометрическимиразмерами выступов. 3 ил. При соотношениях размера катета треугольника к тангенциальному размеру элементарной щетки, выходящих за указанные пределы, работа щеточно-коллекторного узла ухудшается.При меньших соотношениях от действия сил трения и вибрационных нагрузок при реверсах электрической машины происходит механическое разрушение боковых поверхностей элементарных щеток: в местах соприкосновения с поверхностями выступов, приводящее, в конечном итоге, к опрокидыванию элементарных щеток при реверсах, к возрастанию износа щеток из-за коммутационных перегрузок скользящего контакта вследствие образования двойного зеркала и значительного уменьшения...

Номер патента: 1239772

Опубликовано: 23.06.1986

Авторы: Андренко, Евдокимов, Крыжановский, Провалов, Сидоренко, Шестопалов

МПК: H01P 5/18

Метки: направленный, ответвитель

...волны в свободном пространстве, период периодической гребенки равен половине длины волны в диэлектрическом волноводе, а высота ребер равна четверти длины волны в свободном пространстве. Составитель С. ПодковыринРедактор Н. Бобкова ТехредЛ.Олейник Корректор В. Бутяга Заказ 3403/52 Тираж 597 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к технике миллиметровых волн и может быть.,использовано в приемопередающей радиоаппаратуре и измерительных приборах.Пель изобретения - расширение5 диапазона регулировки переходного ослабления.На чертеже представлена конструкция направленного...

Номер патента: 1235888

Опубликовано: 07.06.1986

Авторы: Заец, Кулацкая, Нахаев, Тороповская, Тынный, Шестопалов

МПК: C09D 3/74, C09K 3/00

Метки: вибрационной, состав, стали, упрочняющей

...Испытания модифицированного сополимера по методике ФИАТ-ВАЗ показывают, что он не обладает защитными свойствами (коррозия через 0,5- 1 ч,), указанные щелочные добавки имеют также невысокие (коррозия через 1-3 ч.) защитные свойства. Однако в совокупности с производными 13-диоксана они дают высокий синергетический защитный эффект (выдерживают испытания в течение 168-250 ч.), Щелочная среда тормозит окнслительные процессы и соответственно повышает защитные свойства состава. Присутствие щелочных добавок благоприятно влияет на биоустойчивость и нейтрализацию продуктов механической и термической деструкции сополимера. По укаэанной технологиипримеров были готовы сосЕ еСостав 1МодифицироКарбонат к4-фенил,ачест 25 в м 2 ванный сополимералия...

Номер патента: 1229226

Опубликовано: 07.05.1986

Авторы: Андропов, Верцман, Дудко, Коршиков, Полянский, Суходоев, Черзер, Шестопалов

МПК: C21B 7/14

Метки: главный, доменной, желоб, печи

...которыесливаются с потоком чугуна. Шлак покидает главный желоб 4 по шлаковому желобу 3, чугун проходит подскиммернои плитой 1 и через перевал5 направляется н чугуновозцые ковши. Дополнительная огнеупорная перегородка подвергается большим динамическим воздействием чугуна и шлака,поэтому она изготавливается из прочных огнеупорных материалов,например углеродистых блоков.90 9530 25 ,010 50 ров выступа перегородки от оптимальных значений приводит к увеличению потерь чугуна со шлаком. Это объясняется тем, что центральная наиболее скоростная часть потока шлака обладает максимальной транспортирующей способностью металлических включений (концентрация капель чугуна в центре потока превышает концентрацию их на периферии в 15-20 раз). Таким...

Номер патента: 1228041

Опубликовано: 30.04.1986

Автор: Шестопалов

МПК: G01R 27/02

Метки: импедансов

...положения пучка 11 - 14 размгщекы в пролетном пространстве анаПри установлении нулевых или малых показаний нуль-индикатора 19 сопроивлекие нагрузки 5 закорачивают ключом 6. После чего завершают лизатора, а также относительно дугисреднего радиуса так, чтобы при уменьшении отличий между коэффициентомпередачи К делителя и коэффициентомпреобразования Б анализатора энергиипучок попадал на датчики, расположенные на более далеком расстоянии отвхода анализатора энергии, и не попадал на датчики, размещенные передкими,11 ри обеспечении условия К ( Б пучок смещается н сторону электрода 9,а при КБ - в сторону электрода 10,так что Фазы напряжений, действующихпри этом на выходах усилителя 15 или16, а также 17 или 18, в этих случаяхблизки к...

Номер патента: 1222559

Опубликовано: 07.04.1986

Авторы: Гончаров, Полюдов, Шестопалов, Щербо

МПК: B28B 11/24

Метки: камеры, ограждение, стеновое, термообработки

...металла, и крепится к конструктивному бетонному слою 1 при помощи вертикальных направляющих 9, закрепленных на внутренней поверхности конструктивного бетонного слоя 1 в местах стыка секций.На внутренних металлических листах 6 секций теплоизоляционного слоя 4, обращенных в камеру, после- довательно по высоте расположены капле- образные элементы 10 из листового материала, образующие воздушные полости 11.Стеновое ограждение камеры работает следующим образом.После загрузки в камеру изделий крьшка закрывается и внутрь подается пар, который начинает конденсироваться как на изделиях, крышке, так и на внутренней поверхности теп 2259 2 25 30 35 40 45 5 О 15 20 лоизоляционного слоя 4. 11 ри этом интенсивность конденсации невысока,так как...

Номер патента: 1206876

Опубликовано: 23.01.1986

Авторы: Ксенофонтов, Медведев, Островский, Шестопалов

МПК: H02H 9/08

Метки: емкостного, замыкания, компенсации, однофазного

...соыкСледовательно, максимальная частота 1 генератора 6 включения Д С ОПРЕДЕЛЯЕТСЯ ВРЕМЕНЕМ Ъ Ок1т.е.1=- -- , При большойЬмвы кнедокомпенсации за время, учитывая 1 , за время г, компенсация может и не наступить.Дальнейшая компенсация в этом случае происходит в следующий момент времени ь , Для повышения быстродействия в предлагаемом устройстве до порогового блока может быть подф ключен блок Выделения аюсоблютной, Величины сигнала, который позволяет повысить быстродействие устройства в два раза, Количество подключаемьи компенсирующих емкостей определяется формулой С, =дС , где и , - максимальное количество подключаемых емкостей. Следовательф-кно имакс- где ь - емкостьср- кУАнннеобходимая для компенсации, подключаемая между нулевой точкой...

Номер патента: 1203415

Опубликовано: 07.01.1986

Авторы: Вертий, Попенко, Тарапов, Шестопалов

МПК: G01N 24/10

Метки: резонансная, спектрометра, ячейка

...туры расположец элемецтд полцоо противогежа п(и.( ЦоО ОТРИ Ж(.ЦИ 51, И отея из соотцопе тец(1 топо) и, п р и ца бвц) треннграни по и), пара И 51 у, - .пктурь 1 д р 1 И а л ь по и и, и) с к(н гдр)ОциЦ 1 П 1,1О ГР 1 Ж( ция. ГОС)(цАРСТБЕ НЫИ НОМИТЕТ СССРПО ДЕЛАЬ ИЗОБРЕТЕНИЙ И ОТНРЬТИЙ)) 35(4690 24-25122) 20.05.8346) 07.01.86. Ь)ос. ЛЪ 1171) Орлеца Трустового Красного Вцамециинститут ра;биофизики и электроникиЛН УСС.Рг) сЗООРЕТЕ)ЕИС ОТНОСИ ГС 53 К ХСТРОЙСТВЕ)М;,335. )есле(ТЕОБЗ)35351 электрических и магнитных свойств веществ, а именно к снектромет- РИИ МИЛЛИМЕТРОЕ)ОГО Н СМОМИ.,3 И)ЕГРО)ЗОГО ,",3 с 3 ис 130 НОЕ) РЗ;Е)лОВОЗ)3, И л 10 К(Т )Н 1 Г)И нзименение в физике твср,н)го:е,(з,елССГ Е;ЕО)а Н И 53 ЭЛСК РОН ПОИ СРХ КсГОЫ )СНГССТБЗ, 13...

Номер патента: 1203385

Опубликовано: 07.01.1986

Авторы: Прохоров, Шестопалов

МПК: G01L 7/18

Метки: тензиометр

...заглушкой 4. Канал манометра до определенного уровня заполнен контрастной рабочей жидкостью 5, т. е. в верх ней части канала оставлен мерный об)ем 6 воз,1 уха. Кроме того, в канал дополнительно введен компенсирующий обьем 7 воздуха. разделенный с мерным обьемом частно обьсма 8 рабочей жидкости.Высота столба компенсирующего объема воод)яв онреитенв ив соотношенияР тн -)- ) 1 РГ ЪЕ янном,1)1 Ива (ВЫСОта ) КОМИЕЦСИР УЮГЦЕГОоб.ьема воздуха, см, г 1 ри давлении Рь г(1 а;К - длина (высота) мерного об ьема30воздуха, см, при давлении Р 1. гПа; Р минимальное значение давленияв пределах диапазо 1-а измерения, гПа;плотность рабочей жидкости манометра, г/см);Ндлина (высота) теизиометра илиего типоразмер, см;1)л - длина (высота) мерно:о...

Номер патента: 1201313

Опубликовано: 30.12.1985

Авторы: Лесной, Мартыненко, Селегей, Шестопалов

МПК: C21B 7/20

Метки: доменной, загрузки, печи

...запорного органа.После полной укладки дозы шихты в кольцевую зону распределительный лоток переводят на очередную станцию. В процессе перехода распределительного лотка на другую станцию подача шихты на него не производится. После установки лотка на новую станцию производят загрузку очередной кольце" вой зоны в описанной последовательности. Это позволит исключить подачу шихты в межстанционную зону в процессе изменения угла наклона распределительного лотка и благодаря этому равномерно распределить ших-. товый материал в радиальном и окружном направлении на поверхности колошника.Пример реализации способа загрузки согласно изобретения на доменной печи объемом 5000 м посредством загрузочного устройства фирмы Поль Вюрт при работе его со...

Номер патента: 1197739

Опубликовано: 15.12.1985

Авторы: Гилин, Молчанов, Тихонцов, Тынный, Цяпко, Шестопалов

МПК: B04B 11/02

Метки: осадительная, центрифуга

...имеющих в поперечном сечении форму дуги, радиус которой определяется по формулей2 СО -кЮ где М - радиус подводящего патрубка,И - высота поперечного сечения;Р - высота лопатки.При этом центр радиуса расположен на иерпендикуляре, установленном к середине хорды дуги, длина которой равна радиусу подводящего патрубка 5 и проходящей через его ось, в угол закрутки каждой лопатки определяется из формулыЯь 2 Рогде ср - полный угол закрутки лопатки.Высота лопатки составляет величину е: к-чй , а величина полного угла закрутки зависит от вязкости жидкости и может быть равна В верхней части полости 4 установлена разделительная тарелка 8. Наружный 2 и внутренний 3 коничес 1977392кие роторы и разделительная тарелка 8 жестко связаны ребрами 9. В...

Номер патента: 1196379

Опубликовано: 07.12.1985

Авторы: Лесной, Мартыненко, Селегей, Шестопалов

МПК: C21B 7/18

Метки: аппарат, доменной, засыпной, печи

...усеченного конуса (кольца)5. Это .осуществляется посредствоминертного газа, подаваемого под большим давлением по трубопроводу 16.Расстояние Н,между резервным контактным кольцом 5 .и основанием газоуплотнительного конуса 1 выбираетсяна 8-10 мм меньше величины ходаконуса 1, Н,= Ь + (8-10) мм, где Ь -величина перемещения конуса 1 относительно резервного кольца 5 при25 переходе засыпного аппарата на работу с резервным (нижним) газоуплотнительным ярусом. Расстояниемежду фиксатором 14 и нижним основа"кием усеченного конуса 5 выбираетсяв пределах 2-5 мм, Расстояниемежду основанием конуса 1 и плоскостью, проходящей через верхнююкромку контактной поверхности чаши 2,выбирается не менее 18-20 мм, чтонеобходимо для обеспечения...

Номер патента: 1194615

Опубликовано: 30.11.1985

Авторы: Блох, Дубовик, Лекарев, Суслин, Шестопалов

МПК: B23H 7/36

Метки: гидравлические, системы, станка, электрохимического

...сообщению системы с атмосферой в случае остановки насоса в трубопроводе, соединяющем емкость для сбора утечки с заборной частью насоса, образуется воздушная пробка, которая предотвращает обратный перелив электролита,На чертеже схематически изображена гидравлическая система электрохимического станка.Гидравлическая система электро- химического станка содержит рабочую камеру 1, бак 2 электролита, установ. ленный под рабочей камерой 1, и насос 3, заборная часть 4 которого гидравлк блески связана с баком 2 электролита, а подающая часть 5 - с рабочей камерой 1.Насос 3 имеет установленную на валу 6 крыльчатку 7 и уплотнительный узел 8.Под уплотнительным узлом 8 насоса 3 установлена емкость 9 сбора утечки электролита, связанная трубопроводом...
