Бадолин

Номер патента: 1749708

Опубликовано: 23.07.1992

Авторы: Бадолин, Вышинский, Никифоров, Плетнев, Шнайдер

МПК: G01D 9/00

Метки: данных, массе, объектов, регистрации, теоретической

...25 - датчик реза, механически связанный с гильотинными ножницами, 26 - механизм. снятия рулона с накопителя, 27 - 30 - консоли крестовины, на которых хранятся рулоны, При этом выход датчика 23 импульса длины полосы подключен к одному иэ входов блока 10 информации, к второму входу1749708 виде концевого выключателя, связанйого с. 40 ного рулона потребителю, при этом старая механизмом сталкивателя рулонов, импуль-. информацйя в запоминающих декадах автосный сигнал поступает на первые входы бу- матически стирается,феров и далее на вторые входы схемы И 13.Сработает схема И 13 только в одном блоке, Принцип работы датчиков 6 заключаета именно в том, где на первый вход ее по ся в следующем. Чувствительные элементы ступает сигнал "1", При этом...

Номер патента: 1370770

Опубликовано: 30.01.1988

Авторы: Бадолин, Вышинский, Никифоров, Шнайдер

МПК: H03K 17/62

Метки: импульсов, распределитель

...подключены к выходам элементов И-НЕ 1 и 2, При этом с выхода этого элемента И 21 сигнал поступает на соответствующий выход 11 распределителя. При окончании тактового импульса на шине 8 разрешающий сигнал с входа элемента И 21 снимается, а сигнал на выходе 1 прекращается несмотря на наличие сигнала на выходе дешифратора. Очевидно, что на следующем выходе 11 импульс возникнет только в начале поступления следующего тактового импульса. Таким образом, возникает пауза между выходными им пульсами распределителя, пропорциональная паузе между тактовыми импульсами. Если с выходом дешифратора соединен вход одного из элементов блока ИЛИ 15, то сигнал с выхода дешифрато ра через элементы ИЛИ блока 15 и второй элемент ИЛИ 9 поступает на входы...

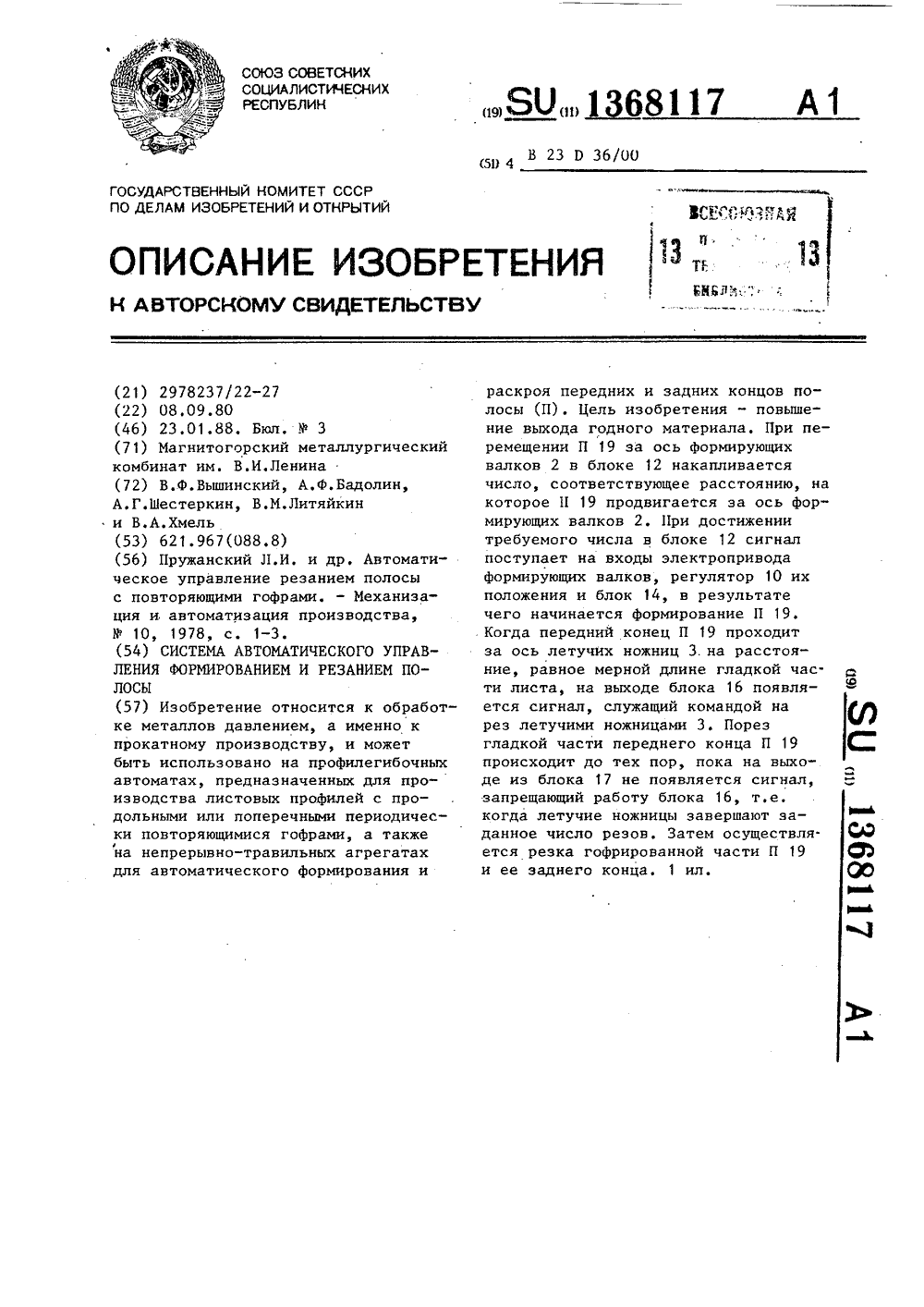

Номер патента: 1368117

Опубликовано: 23.01.1988

Авторы: Бадолин, Вышинский, Литяйкин, Хмель, Шестеркин

МПК: B23D 36/00

Метки: полосы, резанием, формированием

...При прохождении каждой длиныгофрированного листа через ось формирующих валков 2 в блоке 13 записывается число "1" и со следующим вра 1368117щением Формирующих валков 2 счет возобновляется.При подходе переднего конца полосы 19 к следящему ролику 9 последний5 в контакте с полосой 19 начинает вращаться со скоростью, равной линейной скорости полосы 19.При этом на выходе преобразователя 7 угла поворота появляются импуль сы, число которых пропорционально длине полосы, прошедшей над роликом 9, и которые поступают на вторые входы блоков 15 и 16, При подходе переднего конца полосы 19 к датчи ку 5 наличия металла на его выходе появляется сигнал, который подается на первые входы блоков 15 и 16. Этот сигнал разрешает прохождение импульсов от...

Номер патента: 1287017

Опубликовано: 30.01.1987

Авторы: Бадолин, Вышинский, Сильченко, Собко, Шнайдер

МПК: G01R 11/34

Метки: гальваническом, номинального, покрытии, полосы, расхода, фактического, электричества

...счета номинального расхода электричества. Каждый суммирующий 45счетчик 21 и 28 состоит из элемента41 ИЛИ, первый и второй входы которого являются соответственно первыми вторым входами суммирующего счетчика, а выход соединен с счетным вхо дом счетчика 42 импульсов, к выходукоторого подсоединено цифровое табло 43.(3) Устройство работает следующим образом.Оператор при помощи задатчиков 25 и 26 номинального тока задает токи соответственно для нижней и верхней 17 4 сторон полосы источников 1 и 2 питания.Величина тока пропорциональна толщине покрытия и ширине полосы. При дифференцированном покрытии токи источников 1 и 2 питания различны, От положительного вывода источника постоянного тока ток проходит через анод и электролит на полосу и далее...

Номер патента: 1209383

Опубликовано: 07.02.1986

Авторы: Бадолин, Васильев, Самохин, Суханов, Шнайдер

МПК: B21B 15/00, B21B 37/70

Метки: автоматизированная, безотходного, проката, раскроя

...сигнала Первый рез" по металлу (не показана), который поступает на прямой вход триггера 12. Последний срабатывает, а с его выхода сигнал "1" поступает на вход элемента 11.Схема первого реза по металлу может работать следующим образом. При выходе переднего конца раската из- З 0 под датчика 4 срабатывает элемент выдержки времени. При совпадении сигналов конца выдержки времени и срабатывания датчика реза ножниц вырабатывается сигнал "Первый рез". 35 При выходе заднего конца раската из-под датчика 5 сигнал "1" через инвертор 10 поступает на вход элемента 11, а с выхода его - на входы 40 триггера 14 и элемента 13. Триггер 14 срабатывает и подает сигнал разрешения на вход элемента 20. Так как под датчиком 4 находится раскат, то на другом...

Номер патента: 1178515

Опубликовано: 15.09.1985

Авторы: Бадолин, Берлин, Собко, Чернышов, Шнайдер

МПК: B21B 37/00, B21C 51/00

Метки: агрегатов, двух, маркировки, потоке, проката, разбраковки, ферромагнитного

...9, например кнопка, для подачи сигнала о дефекте при подходе его к зоне 10 контроля, соединенный с генератором 11 импульсов. 5 1 О 15 20 25 зо определения толщины полосы, установленные в начале агрегата поперечной резки,датчик 26 движения полосы, датчик 27 реза,механически связанный с барабаном летучих ножниц 28, и датчик 29 движения ленты транспортера 30,Способ осуществляется следующим образом.На агрегате электролитического лужения за выходной петлевой башней установлен пост визуального контроля качества поверхности полосы, который оснащен устройством (например, зеркалами) для одновременного контроля обеих сторон полосы, Придвижении полосы по агрегату электромагнит 5, имеющий П-образную форму, наносит на полосу две параллельные...

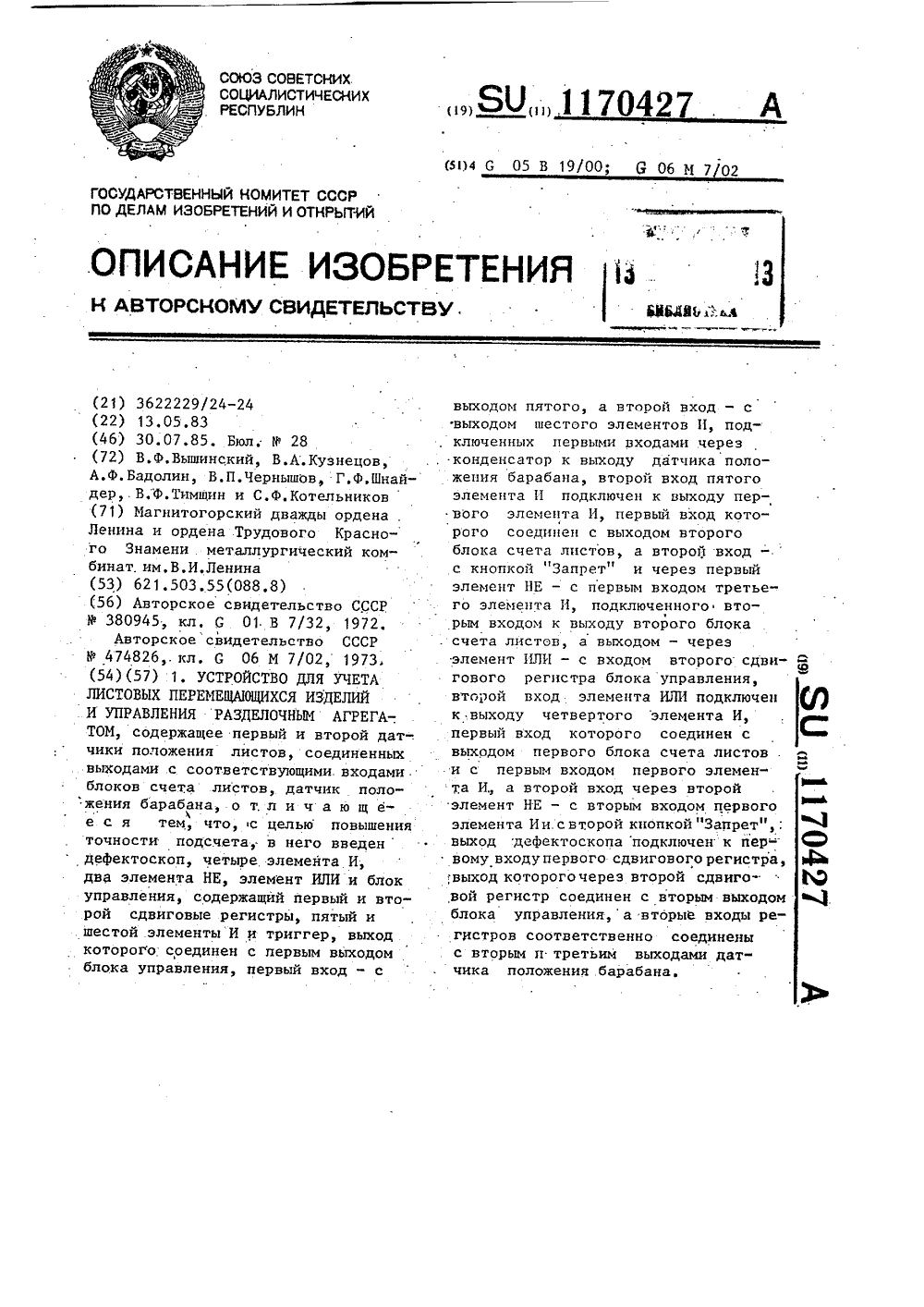

Номер патента: 1170427

Опубликовано: 30.07.1985

Авторы: Бадолин, Вышинский, Котельников, Кузнецов, Тимшин, Чернышов, Шнайдер

МПК: G05B 19/00, G06M 7/02

Метки: агрегатом, листовых, перемещающихся, разделочным, учета

...34 подключен к выход котоРого соединен с пеРвым первому входу сдвигового регистра 16, выходом элемента 10 И, второй вход выход. которого через сдвиговой рекоторого подключен к первому вхо- гистр 17 соединен с переключающим ду элемента 7 И и к входу блока 3электромагнитом 35 укладчика неконсчета листов, другой вход элементавторые входы регист И подключен к выходу элемента З диции 36 а Р 12 И, а выход задатчика 14 количест- Ров "6 "оосоответственно соеди нены со вторым и третьим выходами ва листов через элемент совпадения9-к выходу блока 3 счета листов. датчика 23 поатчика 23 положения барабана. КроЗлок 15 управления содержит ме того, обозначены: нарезаемая полоУсдвиговые регистры 16 и 17, эле са 37, рулон 38.з 117Устройство...

Номер патента: 1095208

Опубликовано: 30.05.1984

Авторы: Бадолин, Кремлев, Никифоров, Самойлюкевич, Шестеркин

МПК: G06M 7/02

Метки: конвейером, перемещаемых, предметов, счета

...соединен с входом сброса.первого счетчика и с вторым входомпервого триггера, выход генератораимпульсов подключен к третьему входутретьего элемента И, входы блокапечати соединены с выходами четвертого и пятого сЧетчиков и входомтретьего счетчика, выход второгоэлемента И подключен к счетномувходу пятого счетчика.30 На чертеже представлена функциональная схема предлагаемого устройства.Устройство содержит датчики 1 и2 наличия заготовки 3, установленные 35 на расстоянии , которое меньшеминимально возможной длины мернойзаготовки, генератор 4 импульсов,делитель 5 частоты, схему 6 задерж-,ки, первый счетчик 7, второй счетчик 40 8, третий счетчик 9 (длины заготов-,ки), элемент 10 сравнения, четвертый счетчик 11 (мерных заготовок,пятый...

Номер патента: 1015947

Опубликовано: 07.05.1983

Авторы: Бадолин, Богдан, Вышинский, Марков, Хмель, Шестеркин

МПК: B21B 38/00

Метки: забоя, проката, профилегибочном, стане

...входами блока. Выход Формирователя 23 соединенс установочными 11;входами триггеров 27 и 28. Выход формирователя 2 Мсоединен с установочными Я-входами+триггеров 27 и 28 и счетным входомтриггера 29. Выходы триггеров 27 и28 соединены с вторыми входами схемИ 30 и 31 соответственно. Прямой выход триггера 29 соединен с-входомФормирователя 25 и третьим входомсхемы И 30, а инверсный выход - с входом формирователя 26 и третьим входом схемы И 31. Выходы Формирователей 25 и 26 и схем .И 30 и 31 являются. выходами .блока.Блок 13 Формирования аварийногосигнала содержит схему И 32, триггер 33 и схему 34 задержки времени.Входы схемы И являются входами блока,выход ее соединен с В"входом тригге"ра 33, выход которого соединен с Ввходом триггера 33...

Номер патента: 850242

Опубликовано: 30.07.1981

Авторы: Бадолин, Мягков, Стариков, Шестеркин, Шнайдер

МПК: B21B 38/04

Метки: допус-kob, конт-роля, металла, поле, прокатки, толщине

...с первым входом схемы И 12, Выход задатчика 13 номинальной толщины подключен ко входу преобразователя 14 номинальной толщины полосы в частоту, пропорциональную этой толщине. Выход преобразователя 14 связан с первым входом схемы И 15. Первый вход схемы И 16 подключен к выходу генератора 17 опорной45 частоты.-Вторые входы схем И 12,15 и 16 связаны с выходом формирователя.11. Выходы схем И 12 и 15 подключены на суммирующие входы счетчиков 7 и 8 соответственно, выход схемы И 16-на вычитающие входы счетчиков, Информация со счетчика 7 поступает в схему 18 сравнения, к второму входу которой подключен выход задатчика 19 коэффициента пересчета. Выход схемы 18 сравнения связан с шиной "Стоп" счетчиков. Информация сд счетчика 8 поступает на...

Номер патента: 845910

Опубликовано: 15.07.1981

Авторы: Бадолин, Котельников, Самойлюкевич, Тимшин, Шестеркин

МПК: B21B 37/00

Метки: опускания, пакет, стола, укладкелистов

...и датчик 9 уровня пакета.В устройстве имеется сумматор 10,схема 11 сравнения, схема 12 эадержки, реверсивный счетчик 13 и преобразователь 14 код - аналог, выходкоторого соединен с другим входомформирователя б . управляющих импуль-,сов, а вход - с выходом реверсивно 1го счетчика 13, вход которого соеди-нен с одним иэ выходов задатчика 3шага опускания стола 1, а шины сложения и вычитания счетчика 13 подключены к выходам схемы 11 сравнения, входы которой соединены сдатчиком 9 уровня пакета, с выходомсхемы 12 задержки, подключенной входом к выходу формирователя б управляющих импульсов, и с выходом сумматора 10, входы которого подключены кзадатчику 8 верхнего уровня пакета ик другому выходу задатчика 3 шагаопускания стола 1.Устройство...

Номер патента: 607614

Опубликовано: 25.05.1978

Авторы: Бадолин, Бибишев, Самойлюкевич, Шестеркин

МПК: B21B 37/00

Метки: листов, пакетировки, уровня

...механизма установлен досылатель 3, приводимый в действие исполнительным механизмом 4, Управление исполнительным механизмом производится от схемы 5 управле. ния приводом досьлателя по командам генератора б импульсов. Выход датчика соединен с входами схем 7, 8 сравнения. Схемы сравнения соединены с задатчиком 9 и 1 О верх- . него уровня и величины шага опускания стола, а выходы схем сравнения соединены с входами триггера 11. Выход триггера подключен к входу схемы И 12, к второму входу которой подключен генератор импульсов, а выход ее соединен со схемой 13 управления привода 14 опускания стола 15, па котором находится пакетируемая пачка 16 листов.Устройство работает следующим образом.Листы с подающего транспортера (на чертеже не...

Номер патента: 606897

Опубликовано: 15.05.1978

Авторы: Бадолин, Евдокимов, Самойлюкевич, Шестеркин

МПК: C23C 1/14

Метки: горячего, покрытия, процессе, толщины, цинкования

...датчика 1 давлениявоздуха, воздушных ножей 2, трубопроводов 3,датчика 4 скорости, блока 5 суммирования, усилителя 6, двигателя 7, клапана 8, датчика 9 темпе.ратуры расплава, схемы 10 сравнения н блока 11задания температуры.Стальная полоса 12, выходящая из печи 13отхига, проходп через ванну 14 С расплавом цин.ка и затем, двигаясь вертикально вверх, проходитмежу воздушными ножами 2, Далее полоса оги бает тянущий ролик 15 и уходит на холодильщпс.С помощью трубопроводов 3 к воздушным ножам2 подключен датчик 1, измеряющий давление воз.духа в воздушных ножах. Датчик дзвления под.ключен к одному из входов блока 5 суммирова.нкя.Второй вход блока суммирования соединенс датчиком 4 скорости полосы 12, кннематическисвязанным с тянущим роликом 15....

Номер патента: 528445

Опубликовано: 15.09.1976

Авторы: Бадолин, Самойлюкевич, Шестеркин

МПК: G01B 19/00

Метки: агрегатом, полосы, транспортируемой, центрирования

...регулятор 2, гцдрорасцредедитель 3, цсполнитель ный орган 4, трацсцор 1 цремую полол 5.Г 1 реобразователь положения центра полосысодержит линейный источник светы б, две диафрагмы-проводки 7 и Ь, каждая из которых имеет два равных отверстия 9 и 10, две фото- ЗО рсзисторные платы 11, включенные в два528445 10 71 = й(1, +КЛ 1),Ц= Ж 7. - КЫ),1 и: г + 2 Ж. смежных плеча мостовой электрической схемы, и последовательно с фоторезисторами 12 включены резисторы 13, резисторы 14 и 15, включенные в два других плеча моста.Если полоса находится на геометрической оси преобразователя 1 положения центра полосы, световые потоки 16 и 17 равна по величине. Значит, равны по величине и фототоки, которые протекают по левой и правой...

Номер патента: 525506

Опубликовано: 25.08.1976

Авторы: Бадолин, Самойлюкевич, Шестеркин

МПК: B23D 25/00

Метки: массы, проката, теоретической

...14 сброса счетчика 5.Число, записа 1 шое в четырех старших разрядахсчетчика б, выдается на индикацию. Выход генератора 4 связан со счетчиком 6 через нормально открытые контакты 15 - 17 реле, посредством которых выходы разрезов счетчиика 5 связаны такжесо схемой совпадения 13, Перед началом пакетировки сигнал на выходе датчика 1 отсутствует, управляемый генерагор импульсов 4 заблокирован, счетчики соропгены в 1 г) ль,С помощью декадных переключателей 7 - 12оператор вводит в устройство значение теоретичес.кой массы мерной штуки (пусть 5, 125 кг). В этомслучае переключатель 7 должен быть установлен вположение "е", переключатель 8 - в положение "впереключатель 9 - в положение "а", переключатель10 - в положение "е "переключатели 11 и 12...

Номер патента: 524164

Опубликовано: 05.08.1976

Авторы: Бадолин, Клецкий, Самойлюкевич, Шварцгорн, Шестеркин

МПК: G05B 11/26

Метки: летучими, ножницами

...в последовательность импульсов, выходы которых подключены ко входам счетчика, выходы которогочерез переключатели подсоединены к тремвходам элемента "И 16Недостатком известного устройства является то, что оно не обеспечивает первогомерного реза, так как датчик проката из-законструктивных особенностей ножиц не может быть установлен строго по линии реза, 20Целью изобретения является повышениеточности работы устройства для обеспечения первого мерного реза,Для этого в него введены тр ер йэлемент "И" и элемент ИЛИ", выход 25,рого подключен к третьему входу счетчика,а входы - к выходам элементов "И" и входу триггера другой вход которого подсоединен к выходу датчика проката, а выходы-.и,"к четвертому входу первого элемента Йи первому входу...

Номер патента: 520505

Опубликовано: 05.07.1976

Авторы: Бадолин, Самойлюкевич, Шестеркин

МПК: G01B 7/12

Метки: диаметра, рулона

...На свертывающей машине 2 установЯ,6 + ЗК), на выходе схемы 8 сравнелен датчик 9 базового диаметра, фиксирую- ния. вновь появится импульс, и информациящий базовый диаметр ИцВеличина базово- о среднем диаметре рулона при свершенииго диаметра не должна превышать минималь- им второто оборота из счетчика 6 постуного измеряемого диаметра рулона. Выход пит в регистратор 7.базового датчика 9 соединен со входом схе Старая информация, хранящаяся в регистмыИ 5 и блока 10 памяти. Со входом раторе, автоматически ст ирается.схемы 8 сравнения соединен выход базово- Далее вновь запускается блок 10 памяго счетчика 11. Выход схемы сравнения тии в счетчик 11 вновь добавляется колисоединен с шиной "сброс" счетчика 6 им- чество импульсов., равное...

Номер патента: 501789

Опубликовано: 05.02.1976

Авторы: Бадолин, Самойлюкевич, Шестеркин

МПК: B21B 37/00

Метки: агрегатах, отделки, полосы, проката, резки, центрирования

...бегущим магнитным полем, направленным поперек полосы в сторону, противоположную се смс щению от оси агрегата.По сравнению с известными предложенныйспособ обладает возможностью плавного регулирования поперечного усилия, прикладываемого к полосе, не приводит к появлению по верхностных дефектов на полосе, а также мо) СПОСОБ АВТОМАТИЧЕС НА АГРЕГАТАХ РЕЗ Изобретение относится к области прокатного производства и может быть применено на агрегатах резки и отделки листового проката, например на агрегатах горячего цинкования, для центрирования полосы на различных участках технологической линии.Известен способ автоматического центрирования полосы на агрегатах резки и отделки листового проката, при котором с помощью датчиков контролируют положение...

Номер патента: 500978

Опубликовано: 30.01.1976

Авторы: Бадолин, Королев, Самойлюкевич, Шестеркин

МПК: B21B 37/70, B23D 15/12, B26D 5/06 ...

Метки: задних, концов, передних, полосы, пореза

...блоке 15 совпадения. Выход этого блока подключен к входу триггера 16,Устройство работает следующим образом.Полоса, смотанная в рулон, устанавливается на разматыватель 2. Передний конец этой полосы должен быть отрезан ножницами 3 для того, чтобы он без застревания прошел через стыкосварочную машину 4. В момент фиксации переднего конца полосы датчиком 5 сигналом этого датчика сбрасывается на О счетчик 11 резов и триггер 16 через инвертор 14 переключается так, что на его выходе образуется сигнал. Одновременно сигналом с датчика 5 дается разрешение блоку 9 вычисления длины на подсчет импульсов от преобразователя 7. Так как на двух входах элемента И 10 присутствуют разрежающие сигналы от блока 12 совпадения и триггера 16, то после отсчета...

Номер патента: 498471

Опубликовано: 05.01.1976

Авторы: Бадолин, Евдокимов, Самойлюкевич, Шестеркин

МПК: B21C 47/28, G01B 7/04

Метки: полосового, рулонов, формирования

...смотки.В процессе формирования рулона их внутренний диаметр и коэффициент плотности смотки не остаются постоянными, а колеблются в известных пределах. Поэтому при меньшем, чем рассчетный, внутреннем диаметре и более плотной смотке, вес рулона получается заниженным, что приводит к снижению производительности агрегатов, на которых производится дальнейшая обработка рулонов,С целью устранения указанных недостатков одновременно с измерением веса, автоматически измеряют внешний диаметр наматываемори достижении любым из изме- метров заданного значения попа остановку моталки,ницами. К выходу датчика 11 диаметра рулона подключают световое табло 13.Устройство работает следующим образом.С пульта управления 9 оператор с помощью...

Номер патента: 392328

Опубликовано: 01.01.1973

Авторы: Бадолин, Вител, Шварцгорн, Шестеркин

МПК: G01B 11/04

Метки: датчик, длины, проката

...1 и связанный с нцм перфорированныйдиск 3 вращаются, при этом фоточувствительные элементы 6, 7 периодически засвечиваются и затемняются.Допустим, что в какой-то момент времени оба фоточувствительных элемента б и 7 затемнены, тогда на их выходах сигналы отсутствуют. Триггер 8 находится в состоянии О, при этом на прямом выходе 12 сигнал отсутствует, а на инверсном выходе 13 имеется сигнал. На выходе элемента ИЛИ 14 сигнал отсутствует.При вращении диска 3 первым засвечивается элемент 6 и на его выходе появляется сигнал, который переключает триггер 8 в состояние 1. На прямом выходе 12 триггера появляется сигнал, и фоточувствительный элемент б подключается через элементы И 9, ИЛИ 14 к выходу датчика, На инверсном выходе 13 триггера 8...

Номер патента: 351615

Опубликовано: 01.01.1972

Авторы: Бадолин, Карлик, Эпельфельд

МПК: B21C 47/00

Метки: металлической, полосы, предотвращения, распушивания, рулона

...дмет изобретения 1. Способ предотвращения распушивания рулона металлической полосы путем фиксирования последнего витка рулона, отличиющийся тем, что, с целью упрощения процесса, онец полосы приварив ают к последнему витку рулона.2, Способ по п. 1, отличающийся тем, что, с целью увеличения выхода годного металла, сварку производят по кромкам полосы. Известен способ предотвращения распушивания рулонов полос путем обвязки рулонов по окружности проволокой на специальных машинах.Для упрощения процесса обвязки предлагается фиксировать последний виток приваркой конца полосы к последнему витку рулона по кромкам полосы, которые при дальнейшей обработке удаляются, что сокращает потери металла.Чертеж иллюстрирует предлагаемый споРулон металлической...
