Шефов

Номер патента: 1038076

Опубликовано: 30.08.1983

Авторы: Чернов, Шефов

МПК: B23B 23/00

Метки: бабка, центровая

...конструкции бабки.Поставленная цель достигается тем,25что в направляющем отверстии корпусабабки с размещенным в нем центром свыполненной на части его наружной поверхности резьбой, выполнена резьба,предназначенная для взаимодействия супомянутой резьбой центра, при этом,последняя расположена между направляющими цилиндрическими поверхностями.На. чертеже показана центровая бабка,Центровая бабка состоит из корпуса 1, снабженного направляющим отверстием а, изготовленным по второму классу точности, в котором выполнена резьба так, что ее средний 076диаметр совпадает с диаметром направляющего отверстия, Это обеспечивает контакт центра с корпусом по винто.вой ленточной поверхности шириной Ь, что достаточно для надежного направления центра 2 в...

Номер патента: 1024159

Опубликовано: 23.06.1983

Авторы: Близнюк, Котюков, Шефов

МПК: B23B 23/00

Метки: бабка, задняя, металлорежущего, станка

...эааняя бабка,,продопьаай разрез; на фиг. 2 - то же,поперечный разрез,Задняя бабка содержит корпус 1, центр 352 и механизм возвратно-поступательногоперемещения центра, выполненный в видевстроенного гидроципннара, Правый тореццентра 2, явпяюшийся штоком гидроциф,"пнндра, соединен с поршнем 3 с помощью 40запорного кольца 4 так, что поршеньимеет воэможность осевого перемещенияотносительно штока, причем торец апоршня контактирует с упругими радиальными лепестками в, выполненными,45на торце штока, Лепестки снабжены дуго-образными выступами е, обеспечивающими воэможность самоустановки на поршневой поверхности А гидроципиндра призажиме детали. Возможно размещение 50слева от лепестков второго поршня,Зааняя бабка металпорежущего станка...

Номер патента: 1017449

Опубликовано: 15.05.1983

Авторы: Афанасьева, Денисова, Колявкин, Постникова, Чернов, Шефов

МПК: B23K 9/32

Метки: контактного, подвода, проволоке, электродной

...неравномЕрно и при износе на глубину, равнуи радиусу проволоки, торцы роликов сомкнутся .и поджим роликов к сварочной проволоке прекратится.Цель изобретения - повышение срокаслужбы токоподвода путем равномерногоизноса торцов роликов токоподвода.Цель достигается тем,что в устройстве для контактного подвода тока к электродной проволоке, содержащем корпус с каналом для йаправленияэлектродной проволоки и установленный в корпусе токоподвод, выполненный в виде двух соосных, расположенных по разные стороны от упомянутого канала и подпружиненных оции относительно другого роликов,.установлен нцх с возможностью поворота относительно своей оси и перпендикулярной к продольной оси канала для направления электродной проволоки, ось вра"...

Номер патента: 1007848

Опубликовано: 30.03.1983

Авторы: Афанасьева, Чернов, Шефов

МПК: B23B 31/00

Метки: патрон, самоцентрирующий

...форме фланца а так, что две пары рычагов охватывают длинные стороны и одна пара - две коротких стороны фланца а. Каждая пара зажимных элементов 4 соединена шарнирными толкателями 5 с одним из трех промежуточных элементов: стержня 6 и двумя боковыми плунжерами 7 и 8, расположенных в корпусе 2 с возможностью осевого перемещения, причем толкатели 5 расположены под некоторым углом к торцу 1 патрона.Стержень б и два плунжера 7 и 8 связаны плавающим зажимающим устройством, состоящим из винта 9, ввинченного в центральный стержень 6, и коромысла 10, шарнирные концы которого помещены в поперечных пазах двух крайних плунже 5 10 15 20 25 30 35 40 45 50 ров 7 и 8, Винт 9 пропущен через центральное отверстие коромысла 10 и упирается в него...

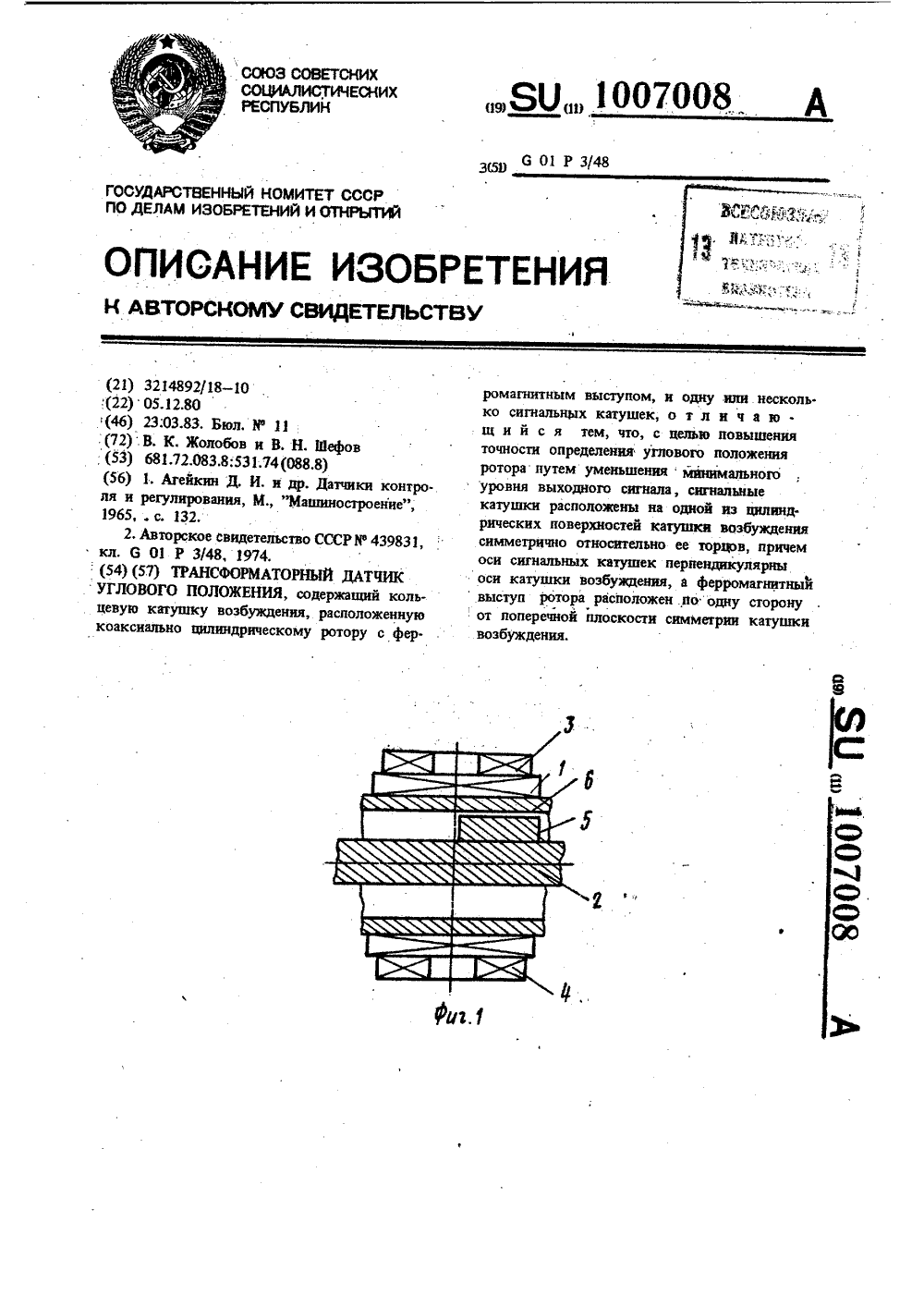

Номер патента: 1007008

Опубликовано: 23.03.1983

Авторы: Жолобов, Шефов

МПК: G01P 3/48

Метки: датчик, положения, трансформаторный, углового

...цилиндрических поверхностей катушки возбуждениясимметрично относительно ее торцов, причемоси сигнальных катушек перпендикулярны40оси катушки возбуждения, а ферромагнитныйвыступ ротора расположа 1 по одну сторонуот плоскости симметрии катушки возбуждения,На фиг. 1 и 2 показана конструкция датчика; на фиг. 3 - диаграмма зависимостивыходных сигналов датчика от углового по-ложения ферромагнитного выступа ротора.Датчик содержит катушку 1 возбуждения,цилиндрический ротор 2, сигнальные катушки,например, две - 3 и 4, ферромагнитныйвыступ 5, немагнитный корпус датчика 6.Датчик работает следующим образом.Наличие ферромагнитного выступа 5 вызывает асимметрию магнитного поля, создаваемого катушкой возбуждения, В положенииротора, представленном на...

Номер патента: 1001140

Опубликовано: 28.02.1983

Авторы: Жолобов, Малов, Шефов

МПК: G08C 9/08

Метки: датчик, положения

...соединен с входом формирователя выходных 2 г, сигналов и с входом порогового элемента.На фиг. 1 приведена функциональная схема датчика положения; на фиг. 2 - эскиз конструктивного выполнения блока чувствительных элементов.Датчик положения содержит блок 1 чувствительных элементов, включающий в себя магнитоуправляемые контакты (МК) 2 и 3, дифференцирующую цепь 4, 3 пороговый элемент 5, формирователь 6 выходных сигналов, выполненный на триггере с первым входом 7, вторым входом 8, выводом 9 питания и выходами 10, обмотку 11 подмагничивания, 40 постоянный магнит 12,Датчик работает следуюцим образом.При движении постоянного магнита 12, например, вперед, т.е. по часовой стрелке, замыкается сначала МК 3 и подключает к источнику питания...

Номер патента: 994152

Опубликовано: 07.02.1983

Авторы: Афанасьева, Белик, Денисова, Зелепуго, Круковский, Лебедев, Полетаев, Чернов, Шефов

МПК: B23B 49/00

Метки: центроискатель

...д 5 оси центроискателя и цилиндрическому пояску Ь конуса площадками д, расположенными на определенном расстоянии е от центра пояска при его соосном с корпусом положении. При этом площадки;д любых двух соседних выступов взаимно перпендикулярны. Корпус 1 расположен в стакане 6 с возможностью осевого перемещения и поджат в крайнее переднее положение пружиной 7 упирающеися в дно стакана 6 Выпач35 дению корпуса 1 из стакана 6 препятствует установочный винт 8. Резиновое кольцо 9 предохраняет стык конуса 2 с корпусом 1 от попадания пыли.40Центроискатель работает следующим образом.. При совмещении оси шпинделя станка с осью .базового отверстия детали центроискатель вставляют в шпиндель станка так, чтобы каждая площадка д, расположенная на...

Номер патента: 991469

Опубликовано: 23.01.1983

Авторы: Жолобов, Халдеев, Шефов

МПК: G08C 9/04

Метки: код, линейного, перемещения

...при котором он замыкаетмагнитную цепь датчика 1, сигнал собмоток 13 и 12 поступает на входыпороговых элементов 16 и 17 (фиг. 1),а с выходов этих элементов через дешифраторы младшего 22 и старшего 21разрядов на цифровые индикаторы 24и 23 соответственно.Весь диапазон измерения в приведенном примере разбит на два диапаэона. При указанном положении якоря26 индикатор 24 высвечивает цифру 1,а индикатор 23 - цифру О. При дальнейшем перемещении якоря 26 последний занимает положение, при которомзамыкает магнитопроводы датчиков 1и 2 в соответствии с условием26 ) 0)д, где Р - длина якоря, 6 - шагдискретности, и сигналы поступают навходы пороговых элементов 16 и 17.С выходов элементов 16 и 17 сигналпоступает на входы дешифратора 22,с...

Номер патента: 975308

Опубликовано: 23.11.1982

Авторы: Колявкин, Межерицкий, Шефов

МПК: B23Q 1/66

Метки: поворотный, станка, стол

...15, закрепленную на гайке 12. При этом винты 13 и 14, имеющие соответственно правую и левую резьбу, ввинчиваются в гайку и поворачивают рычаги 10, с которыми они соединены осями 11, Каждый 5 рычаг перемещает в противоположных направлениях втулку 4 и палец 5, с которыми он соединен осями 8 и 9 до тех пор, пока втулка,и палец не упрутся в боковое ребро зеркала с разных сторон.В случае, если зазоры между боковыми поверхностями, например, верхнего ребра Б (разрез А-А) зеркала 1 и контактирующими с ним торцами втузки 4 и шайбы б, закрепленной на пальце 5, выбраны при фиксации, а аналогичные зазоры с другой стороны еще имеются, то винт 13 останавлива.ется, гайка 12 начинает навинчиваться на него, перемещая таким образом винт 14 с...

Номер патента: 965626

Опубликовано: 15.10.1982

Авторы: Афанасьева, Полетаев, Чернов, Шефов

МПК: B23B 49/00

Метки: центроискатель

...1 корпуса 1 и плоским основанием Ь кэмерителя 4 несоосности помещены шарики 5. Шарики защищены от засорения и выпадения резиновым кольцом 6. Поджим конуса 4 и шариков 6 к корпусу 1 осуществлен пружиной 7, Ножки индикаторов упираются у цилиндрическую поверхность С хвостовика конуса, концентричную его оси. Цилиндрический выступ корпуса 1 по р 0 посадке движения входит в стакан 8, закрепляемый в шпинделе станка. Пружина 9 обеспечивает постоянное поджатие конуса 4 к обрабатываемой детали. Выпадению корпуса -1 из стакана 8 препятствует установочный винт 10.Центроискатель работает следуЮщим образом".Для совмещения оси шпинделястанка с осью базового отверстия 30 необходимо предварительно установить на ноль по установу индикаторы центроискателя,...

Номер патента: 957239

Опубликовано: 07.09.1982

Авторы: Анишев, Кулев, Шефов, Щербаков

МПК: G06M 7/00

Метки: предметов, счета, шарообразных

...11 импульсов появляются соответственно по два импульса на каждый проходящий прозрачный шар, При этом ток где б - ширина оптических окон Фото- З 5приемников;Д - ширина оптического окна источ"ника света.На фиг. 1 приведена конструкцийустройства; на Фиг. 2 - функциональнаяОэлектрическая схема устройства; нафиг. 3 - диаграммы работы устройства.Устройство содержит корпус 1, шарообразный предмет 2, первое оптическое окно 3 источник 4 света, второе ф 5и третье оптические окна 5 и 6, первый и второй фотоприемники 7 и 8, первый и второй пороговые элементы 9 и10, формирователи 11 и 12 импульсов,элементы запрета 13 и 14, элемент 50ИЛИ 15 и счетчик 16.Диаграммы (Фиг. 3) изображают токи 1 и 18 первого и второго фотоприемников напряжения 19...

Номер патента: 904917

Опубликовано: 15.02.1982

Авторы: Афанасьева, Котюков, Райф, Чернов, Шефов

МПК: B23C 1/16

Метки: копировально-фрезерный, станок

...частью заготовки турбинной лопатки работает следующим образом.Приспособление 9 с закрепленнои в нем заготовкой турбинной лопатки 10 устанавливается на столе 3 станка так, чтобы подлежащая фрезерованию поверхность полки бандажа была параллельна образующей конической фрезы. Обрабатываемая поверхность полки бандажа, выполненная по радиусу, образуется за счет перемещения стола 3 в плоскости по копиру 4, причем при перемещении шпиндельной бабки 2 вдоль оси фрезы по копиру 5 столу сообщается компенсирующее смещение в направлении, перпендикулярном оси фрезы, необходимость которого вызвана тем, что фреза коническая и образующая ее наклонена по отношению к направлению ее перемещения вместе со шпиндельной бабкой. Например, при перемещении...

Номер патента: 904023

Опубликовано: 07.02.1982

Авторы: Жолобов, Коваленчик, Шефов

МПК: H01H 36/00

Метки: переключатель, путевой

...друг по отношению к другу. Второй вариант имеет некоторое преимущество перед первым в том, что обеспечивает работу выключателя при меньших токах подмагничивания, так как геркон в нем расположен внутри катушки подмагничивания.Выключатель работает следующим образом,При отсутствии управляющего элемента 7 катушка 6 подмагничивания обесточена и по катушке 5 возбуждения протекает ток, который создает в месте расположения геркона 4 магнитное поле, недостаточное для срабатывания последнего.При вхождении ферромагнитного управляющего элемента 7 в зону расположения катушек датчика уменьшается полное сопротивление магнитной цепи, содержащей магнитную цепь геркона, ферромагнитный элемент и воздушный зазор между ними.Источником магнитодвижущей...

Номер патента: 807878

Опубликовано: 30.01.1982

Авторы: Жолобов, Коваленчик, Шефов

МПК: H01H 36/00

Метки: выключателя, путевого, работой

...в точке срабатывания путевого выключателя, постоянный магнит 3, жестко связанный с рабочим органом, реле контроля с рабочей 4 и отбойной 5 обмотками, транзистор 6, включенный по. следовательно с рабочей обмоткой 4 реле контроля, тиристор 7, к управляющему электроду которого анодом подключен стабилитрон 8, формирующий конденсатор 9,5 10 15 20 25 зо 35 40 45 60 55 60 66 коммутирующий конденсатор 10 и токоогранючивающий резистор 11, включенные последовательно с отбойной обмоткой 5 реле контроля, делитель напряжения, состоящий из резисторов 12 и 13, входом подключенный к положительной и отрицательной шинам питания.Устройство работает следующим образом.При отсутствии магнита 3 в зоне, контроля МК 1 разомкнут и по цепи, состоящей из...

Номер патента: 885950

Опубликовано: 30.11.1981

Авторы: Семенов, Шефов

МПК: G01W 1/04

Метки: атмосферы, верхней, температуры

...И. Тмкей Техред А. Бойкас Корректор В. Синицкая Заказ0538/68 Тираж 735 Подписное. ВНИИПИ Государстаенкого- комитета СССР по делам изобретений н открытий 1 ЗОЗ 5, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патентэ, т, Ужгород, ул, Проектная, 4Для практического осуществления пред.лагаемого,способа определения температурыбыли выбраны две эмиссии верхней атмосфе-.ры, возникающие в Га области ионосферыв результате родственных процессов, а именно: эмиссия атомного кислорода 6300 А иатомного азота 5200 А. Змиссия 6300 Хвозникает в результате следующей цепипроцессов:,0+ О, 0, + О,0 +е)+О (д), (2)ОфД) - О+ ЬФ(6 ЗООА), (з)т, е, в результате .преобразования ионоватомного кислорода образуются ионы молекулярного кислорода, которые...

Номер патента: 873132

Опубликовано: 15.10.1981

Авторы: Жолобов, Коваленчик, Шефов

МПК: G01R 13/00

Метки: датчик, механизма, органа, положений, рабочего

...причем второй вывод магнитоуправляемого контакта соединен с плюсом источника питания, анод первого диода подключен к блоку подмагничивания, другой конец блока подмагничиванйя соединен с минусом источника питания, другой конец обмотки реле коьгроля через резистор и подключенный параллельно к нему размыкающий контакт отключающего реле соединен с минусом источника питания, а через замыкающий контакт отключающего ре- бо ле с катодом первого диода, введен транзистор, коллектор которого подключен к первому вывос 9 магнитоуправ. ляемого контакта, змиттер подключен к Одному выводу обмотки отключающего 65 реле, а база транзистора через введенный резистор подключена к анодупервого диода.Такое выполнение устройства, сохраняя все достоинства...

Номер патента: 859817

Опубликовано: 30.08.1981

Авторы: Жолобов, Коваленчик, Шефов

МПК: G01D 7/00

Метки: индикации, линейных, перемещений

...а герконы 1 и 20 окажутся разомкнутыми. Сигнал с геркона 3 поступит на входэлемента И-НЕ, включающий в индикаторе 25 младшего разряда цифру "5".Указатель положения будет индицировать цифры "005", т.е. контроли 17руемый, орган переместится на 5 ммСостояние индикатора 23 будет неизменным до перемещения контролируемого органа на 100 мм, индикатора 24 - на 10 мм, индикатора 25 - на 1 мм,. При перемещении контролируемого органа на 10 мм в точном канале 22магнит замкнет герконы 5 и 6, и наэлемент И-НЕ 75 поступит сигнал, который вызовет отключение элемента И-НЕ 74 и загорание цифры "0" в индикаторе 25 младшего разряда.Одновременно из точного канала 2 поступает два сигнала, один от первой группы герконов 1-5 на элемент ИЛИ-НЕ 84 и от второй...

Номер патента: 855777

Опубликовано: 15.08.1981

Автор: Шефов

МПК: H01H 36/00

Метки: выключатель, путевой

...устройства в целом и уменьшению коэффициента полезной загрузки контактов реле контроля (отношение максимального числа контактов, которые могут быть использованы для сигнализации,.к общему числу контактов реле).Цель изобретения - повышение надежности путевого выключателя путем сокращения числа линий связи датчика со схемой управления и исключения из этой схеьвю переключающего контакта реле контроля.Поставленная цель достигается тем, что в путевом выключателе, содержащем источник питания, магнитоуцравляемый контакт с обмоткой подмагничивания, переменный резистор, реле контроля, включенное параллельно последовательной цепи, сбстоящей из обмотки подмагничивания и переменного резистора, постоянный магнит, установленный с воэможностью...

Номер патента: 854674

Опубликовано: 15.08.1981

Авторы: Чернов, Шефов

МПК: B23Q 3/00

Метки: зажима, установки

...осей Х,у,и 2, Затем под действием гидропринода осуществляетсяподжим детали центром 3 к центру 2,Центр 3 лишает деталь двух степенейсвободы вращения вокруг осей У и 2.Окончательный зажим детали осуществляется под действием гидроприводасОставным центром, причем плавающий наконечник 5 самоус 1 анавливается по оси соответствующего отверстия детали эа счет смещения вдольоси Х. Составной центр лишает детальодной степени: свободы вращения вокруг оси Х. Таким образом осуществляется правильная схема базированиядетали, при которой три цЕнтра лишают ее степеней свободы.Другой вариант приспособления длябазирования деталей по трем отверстиям с параллельными осями такжесодержит расположенные на корпусе 1три базовых центра. Верхний зажимнойцентр...

Номер патента: 854597

Опубликовано: 15.08.1981

Авторы: Котюков, Моисеева, Шефов

МПК: B23B 23/00

Метки: бабка, задняя, металлорежущего, станка

...с зазором в полости штока, служит для связи наконечника со штоком при обратном хо 854597де. Для уменьшения длины задней бабки элемент взаимодействия частей центра выполнен в виде усеченных клиньев 7 и 8, Площадь контакта частей центра со втулкой 2 уменьшена нарезкой канавок. Для равномерного распределения сил трения по окружности часть центра 9 выполнена конической, а часть центра 1 О выполнена в виде цанги.Задняя бабка работает следующим образом,При подаче масла в правую полость встроенного гидроцилиндра через отверстие в крьппке 3, поршень перемещается в сторону зажимаемой заготовки, толкая перед собой наконечник 4. В момент соприкосновения наконечника с зажимаемой заготовкой возрастает сопротивление перемещению, и он...

Номер патента: 846861

Опубликовано: 15.07.1981

Авторы: Котюков, Шефов

МПК: F16D 7/06

Метки: муфта, предохранительная

...коническую поверхность2, на которой диаметрально расположеныцилиндрические пазы 3, Полумуфта 4 со.25единяется с регулировочной втулкой 5шпонкой 6. Регулировочная втулка 5имеет, по меньшей мере, один сквознойрадиальный канал 7, в котором устанавливается стопор 8, представляющий 30собой стержень с пазами 9, расположенными в средней части в шахматном порядке, перпендикулярными его оси. Благодаря наличию пазов 9, стержень 8обладает демпфирующими свойствами. 35Гайка 1 О, соединяющая полумуфты 1 и 4,фиксируется контргайкой 11. Перемещение гайки 10 относительно регулировочной втулки 5 ограничивается стопорнымкольцом 12, установленным в пазу 13 40втулки 5Муфта работает следующим образом.При вращении охватывающей полумуф"ты 1 происходит...

Номер патента: 829353

Опубликовано: 15.05.1981

Авторы: Афанасьева, Полетаев, Чернов, Шефов

МПК: B23B 49/00

Метки: центроискатель

...представляющим собой плаваю-. щий центр 6, направляющими 7 качения, 829353причем направляющие 5 и 7 качения расположены в параллельных плоскостях, перпендикулярных оси центроискателя, а направление их взаимно перпендикулярно. Направляющие 5 и 7 защищены от засорения резиновой втулкой 8. Поджим центра 6, крестовины 4, направляющих 5 и 7 к корпусу 1 осуществлен пружинойНожки индикатора упираются во взаимно перпендикулярные грани хвостовика центра, имеющего квадратное10 сечение. Цилиндрический выступ корпуса 1 по посадке движения входит в стакан 10, закрепляемый в шпинделе станка. Пружина 11 обеспечивает постоянное поджатиецентра б к обрабатываемой детали. Выпадению корпуса 1 5 из стакана 10 препятствует установочный винт...

Номер патента: 815448

Опубликовано: 23.03.1981

Авторы: Колявкин, Межерицкий, Шефов

МПК: F27B 15/02

Метки: аппарат, кипящего, слоя

...материала осуществляется параллельным подине потоком газа и непрерывным возвратно-поступательным движением подины по вертикали за счет изменения давления в кипящем слое 121. известные аппараты кипящего низкую надежность очистки покак параллельный подине поток ает преимущественно периферию непрерывное возвратно-поступаижение подины по вертикали непри постоянном давлении в кипяОднакослоя имеютдины, такгаза очищподины, ательное дввозможнощем слое. бретен кя - пов ны от при непрерывн ижения по ния давле ышение надеж липающего ма ого возвратно вертикали не ния в кипящем Цель из ности очист териала за поступател зависимо о слое. ки под чет ее ого дв измене 1 з Цель достигаетс щего слоя, содерж ную подину решетч положенную на оп...

Номер патента: 805437

Опубликовано: 15.02.1981

Авторы: Жолобов, Коваленчик, Шефов

МПК: H01H 36/00

Метки: выключателя, работойпутевого

...с резистором зарядной РС-цепи, другой вывод другой обмотки реле подключен к аноду другого тиристора, катод которого подключен к минусу источника питания, а управляющий электрод - к аноду стабилитрона и к катоду одного диода, анод которого подключен к базе транзистора и через четвертый резистор подключен к плюсу источникг питания, точка соединения указанного другого вывода другой обмотки реле с катодом указанного диода подключена через пятый резистор к катоду другого диода, анод которого соединен с источником пульсирующего напряжения, а катод фиксатора подключен к плюсу источника питания,Формула изобретения в качестве поляризованного реле контроля использовано двухобмоточное реле, анод динистора подключен к анодууказанного другого...

Номер патента: 780073

Опубликовано: 15.11.1980

Авторы: Коваленчик, Рожнов, Шефов

МПК: H01H 73/36

Метки: индуктивный, переключатель

...датчик 2 напряжение на конденсаторе 3 мало, дроссель 4 находится в ненасыщенном состоянии, импульсы тока во входной и выходной обмотках трансформатора 5 отсутствуют. Схема находится в,"отключенном состоянии", изображенном на чертеже. Тиристоры 10 и 11 заперты, а обмотки 7 и 8 обесточены. При выведении Ферромагнитного якоря 1 из индуктивного датчика 2 напряжение на конденсаторе 3 возрастает сначала плавно, а в какой-то момент скачком происходит увеличение напряжения в параллельном Феррореэонансном контуре, состоящем из конденсатора 3 и цепи обмоток дросселя 4 и входной обмотки трансФорматора 5. После скачка напряжения в выходной обмотке трансформатора 5 вырабатываются импульсы тока управления, включающие в каждую положительную полуволну...

Номер патента: 773556

Опубликовано: 23.10.1980

Авторы: Потапов, Шефов

МПК: G01W 1/00

Метки: атмосферы, верхней, высоты, излучающих, слоев

...(в течение десятков минут)вариациях высоты излучающего слоя,Цель изобретения - упрощениеи повышение оперативности определения высоты излучающего слоя,Указанная цель достигается темчто точку пересечения направленийизмерения выбирают заведомо вышеизлучающего слоя, а в одном изпунктов дополнительно ведут измерения в Фиксированном направлении,лежащем в плоскости двух других16направлений измерения, и по отношению интерналон времени между моментами регистрации одних и тех жевариаций интенсивности по трем направлениям судят об искомом параметре.На чертеже схематически поясняетсяспособ,Для его реализации используютсятри прибора, находящиеся в двух пунктах на расстоянии Ь (до 150-200 км)друг от друга . Оптическая ось Л,прибора, находящегося...

Номер патента: 744697

Опубликовано: 30.06.1980

Авторы: Жолобов, Шефов

МПК: G01B 7/00, G08B 23/00, H01H 36/00 ...

Метки: датчик, линейных, перемещений

...в соответствие своя комбинация состояний МУК, причем замкнутым может быть либо один МУК какойибо группы, либо два соседних МУК, принадлежащие одной или разным группам, в соответствии с этим, положительный полюс источника питания подключается через один иэ резисторов 1 7 - 1 9 к одному или двум соответствующим входам ФСУ 21, которое на тех или иных своик выходах формирует три различных уровня напряжения. Так, например, если замкнут один из МУК 2, 7 или 12, то на выходак 6, 6, 1 ФСУ 21 появляются потенциалы (, /2, Ч), соответственно, причем / ) У Так как транзисторы 58 - 67, входящие в составключевого устройства 57, имеют общее сопротивление в цепи эмиттера, то при поступлении на их базы положительного потенциала открывается тот из...

Номер патента: 708232

Опубликовано: 05.01.1980

Авторы: Жолобов, Коваленчик, Шефов

МПК: G01P 13/00

Метки: бесконтактный, датчик, механизма, органа, положений, рабочего

...вместе с ним отходит и магнит 3. Компенсация потоков нарушается,и на МУК начинает действовать толькополе, создаваемое обмоткой подмагни 1чиванця 2, под действием которого МУК ЗО магничивания соединен с минусом источника питания, другой конец реле контроля через введенный резистор и параллельно подключенный к нему размыкающийконтакт отключающего реле соедийен с5минусом источника питания, а через замыкающий контакт отключающего реле -с катодом первого диода,Сущность изобретения поясняетсясхемой, изображенной на чертеже, оУстройство содержит магнитоуправляемый контакт 1, обмотку подмагничивация 2, постоянный магнит 3, релеконтроля 4, отключающее реле 5, времяэадающую цепочку из резистора 6 и конденсатора 7, переключающие контакты8, О,...

Номер патента: 597928

Опубликовано: 15.03.1978

Авторы: Жолобов, Коваленчик, Леонтьев, Шефов

МПК: G01D 5/25

Метки: датчик, индикацией, направления, перемещения, положения

...электрод тиристора 10, последний открывается и выдается сигнал направлении движения вперед", который 15можно использовать и для подсчета импуль ,сов, Тиристор 11 в течение этого циклаОстается закрытым, так как. на его управляююший электрод поступает отрицательное нвнвпряжение с коллектора транзистора 5, 20который находится в открытом состояний.При дальнейшем движении магнита впередразмыкается контакт 1, и аноды тиристоров10 и 11 отключаются от источника питания. 25При движении магнита назад первым зщкы,кается контакт 2,. с выхода дифференцирующейцепи па управляющий электрод тиристора 10и на базу транзистора, 5 поступает.поло-.жительный импульс, нб он не вызывает 30изменения в состоянйи схемы . потому, чтоанод тиристорв 10 не...

Номер патента: 476620

Опубликовано: 05.07.1975

Авторы: Хохлова, Шефов

МПК: H01J 9/12

Метки: многощелочного, фотокатода

...максимальной чувствительности. Однако чувствительность получаемых фотокатодов изменяется со временем.Для повышения стабильности, согласно 10 предложенному способу, многократно повторяют прогрев фотокатодов и сенсибилизацию их кислородом.Эти операции проводят одновременно с нанесением на элементы внутренней арматуры 15 фотоэлектронного прибора слоя окиси олова, являющегося активным поглотителем паров цезия.Многократный прогрев производят при температуре 150 в 1 С, после чего фотокатод 20 сенсибилизируют при комнатной температуре,пор, пока изменяться не появится роизводят до те не перестанет мума) или поканижению, ьная проверка с е во времени д ости фотокатода уменьшилось в 2 Эти операции п чувствительность (достигнет макси...
