Трансформаторный датчик углового положения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

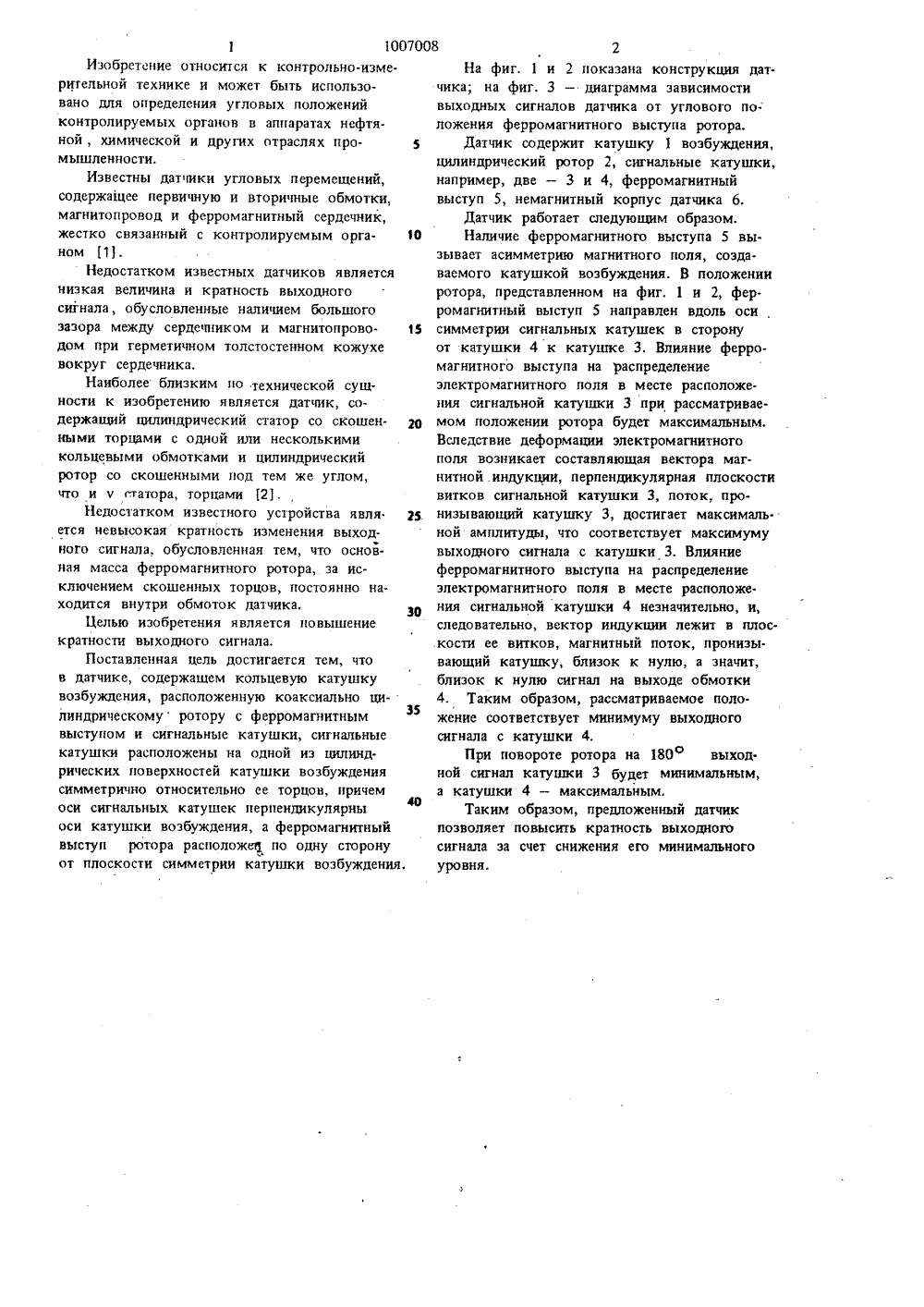

Изобретение относится к контрольно-измерительной технике и может быть использовано для определения угловых положенийконтролируемых органов в аппаратах нефтяной, химической и других отраслях промышлен ности.Известны датчики угловых перемещений,содержащее первичную и вторичные обмотки,магнитопровод и ферромагнитный сердечник,жестко связанный с контролируемым органом 11.Недостатком известных датчиков являетсянизкая величина и кратность выходногосигнала, обусловленные наличием большогозазора между сердепиком и магнитопроводом при герметичном толстостенном кожухевокруг сердечника.Наиболее близким по технической сущности к изобретению является датчик, содержащий цилиндрический статор со скошен- рОными торцами с одной или несколькимикольцевыми обмотками н цилиндрическийротор со скошенными под тем же углом,что и ч гтатора, торцами 2.Недостатком известного устройства явля 2 З.ется невысокая кратность изменения выходного сигнала, обусловленная тем, что основная масса ферромагнитного ротора, за исключением скошенных торцов, постоянно находится внутри обмоток датчика.30Целью изобретения является повышениекратности выходного сигнала,Поставленная цель достигается тем, чтов датчике, содержащем кольцевую катушкувозбуждения, расположенную коаксиально цилиндрическому ротору с ферромагнитнымвыступом и сигнальные катушки, сигнальныекатушки расположены на одной из цилиндрических поверхностей катушки возбуждениясимметрично относительно ее торцов, причемоси сигнальных катушек перпендикулярны40оси катушки возбуждения, а ферромагнитныйвыступ ротора расположа 1 по одну сторонуот плоскости симметрии катушки возбуждения,На фиг. 1 и 2 показана конструкция датчика; на фиг. 3 - диаграмма зависимостивыходных сигналов датчика от углового по-ложения ферромагнитного выступа ротора.Датчик содержит катушку 1 возбуждения,цилиндрический ротор 2, сигнальные катушки,например, две - 3 и 4, ферромагнитныйвыступ 5, немагнитный корпус датчика 6.Датчик работает следующим образом.Наличие ферромагнитного выступа 5 вызывает асимметрию магнитного поля, создаваемого катушкой возбуждения, В положенииротора, представленном на фиг. 1 и 2, ферромагнитный выступ 5 направлен вдоль осисимметрии сигнальных катушек в сторонуот катушки 4 к катушке 3, Влияние ферромагнитного выступа на распределениеэлектромагнитного поля в месте расположения сигнальной катушки 3 при рассматриваемом положении ротора будет максимальным,Вследствие деформации электромагнитногополя возникает составляющая вектора магнитной . индукции, перпендикулярная плоскостивитков сигнальной катушки 3, поток, пронизывающий катушку 3, достигает максималь.ной амплитуды, что соответствует максимумувыходного сигнала с катушки 3. Влияниеферромагнитного выступа на распределениеэлектромагнитного поля в месте расположения сигнальной катушки 4 незначительно, и,следовательно, вектор индукции лежит в плоскости ее витков, магнитный поток, пронизывающий катушку, близок к нулю, а значит,близок к нулю сигнал на выходе обмотки4. Таким образом, рассматриваемое положение соответствует минимуму выходногосигнала с катушки 4.При повороте ротора на 180 О выход.ной сигнал катушки 3 будет минимальным,а катушки 4 - максимальным,Таким образом, предложенный датчикпозволяет повысить кратность выходногосигнала за счет снижения его минимальногоуровня,, ПоловкаТехред С Митуноваректор М. Ыароищ 1 одписно ПП "Патент", г. Ужгород, ул Фили Заказ 2129/67 ВНИИПИ Госу по делам иэо 113035, Москва, Тираж 871рственного комитета СССРретений и открытий
СмотретьЗаявка
3214892, 05.12.1980
ПРЕДПРИЯТИЕ ПЯ А-7755
ЖОЛОБОВ ВЛАДИМИР КОНСТАНТИНОВИЧ, ШЕФОВ ВЯЧЕСЛАВ НИКОЛАЕВИЧ
МПК / Метки
МПК: G01P 3/48
Метки: датчик, положения, трансформаторный, углового
Опубликовано: 23.03.1983
Код ссылки
<a href="https://patents.su/3-1007008-transformatornyjj-datchik-uglovogo-polozheniya.html" target="_blank" rel="follow" title="База патентов СССР">Трансформаторный датчик углового положения</a>
