Шаруда

Номер патента: 1708930

Опубликовано: 30.01.1992

Авторы: Авдонин, Братчиков, Евглевская, Мельник, Правдин, Слюнин, Топорков, Шаруда

МПК: C23G 5/00

Метки: аол-хпи, металлов, обезжиривания, состав

...массы.Количество остаточного масла рассчитывают по Формулеа = - " --- 400 Ж.у, (1) шм, - ш НН - навеска анализируемой окалины, г.Степень обезжиривания определяюткак отношение количества удаленногомасла к исходному содержанию маслав окалине, выраженное в процентах.Степень обезжиривания рассчитываютпо формуле 10 Яд- Ис=- - -" - фан(2) где с - степень обезжиривания, 3;ав - исходное содержание маслав окалине, 4;а - содержание масла в окалине после проведения обезжиривания,Составы опробованных растворов, атакже результаты проведенных испытаний приведены в табл.3.Получение составов по примерам 217 и обезмасливание с их помощью окалины проводят в условиях, аналогичныхпримеру 1.П р и.м е р 18. В реактор с мешалко 6, рубашкой, подводными и...

Номер патента: 1572832

Опубликовано: 23.06.1990

Авторы: Бельковский, Лаптев, Мартыненко, Тимошенко, Шаруда

МПК: B60C 3/04

Метки: пневматическая, шина

...внутренний профиль каркаса2 по пресс-форме в зоне краев беговойдорожки совпадает с профилем каркасаравновесной конфигурации поддутойшины. Ходимость шин составила 8,0+ 0,5 тыс.км.П р и м е р 3. Пневматическая шина,у которой внутренний профиль каркаса2 по пресс-форме в зоне краев беговой дорожки смещен относительно равновесного профиля каркаса поддутой шинывнутрь на расстояние, равное 87. оттолщины шины по краю 4 беговой дорожкиХодимость шины составила 9,04+ 0,5 тыс,км.П р и м е р 4. Пневматическая шина, у которой внутренний профилькаркаса 2 по пресс-Форме в зоне краевбеговой дорожки смещен относительноравновесного профиля каркаса поддутой шины внутрь на расстояние, равное107 от толщины шины по краю беговойдорожки. Ходимость шин...

Номер патента: 1426853

Опубликовано: 30.09.1988

Авторы: Бельковский, Мартыненко, Шаруда

МПК: B60C 9/18

Метки: пневматическая, радиальная, шина

...исключает возможность появлениядефектов по месту стыка боковин 4. Формула изобретения 15Пневматическая радиальная шина прен,существенно для сельскохозяйственных транспортных средств, включающая протектор, каркас, брекер, боковины и расположенную между каркасом и брекером эластичную прослойку, выполненную заодно с боковинами, отличающаяся тем, что, с целью увеличения срока службы, прослойка выполнена из материала с модулем упругости 40 - 85 кгс/см-, а толщина ее в подбрекерной зоне равна 0,6 - 1,5 толщины каркаса. 1426853Изобретение относится к транспортному машиностроению, в частности к конструкциям пневматических радиальных шин, преимуцестве)по для сельскохозяйственных машин, и может быть использовано в шинной промышленности.Цель...

Номер патента: 1211206

Опубликовано: 15.02.1986

Авторы: Брагин, Гололобов, Шаруда

МПК: B66C 3/00

Метки: выгрузки, горловину, грузов, контейнеров, мягких, сыпучих

...4 Изобретение относится к подъемнотранспортному оборудованию, в частности к устройствам для транспортировки и разгрузки сыпучих грузов.Цель изобретения - уменьшениеэнергозатрат.На чертеже изображено устройство,общий вид.Устройство содержит поддержнв ующее приспособление для контейнера,.выполненное в виде каркаса 1 с разновеликими стойками. Элемент для подачи материала из контейнера к егогорловине представляеу собой шарнирно закрепленный на низких стойках 2с возможностью поворота во внутрькаркаса прижим 3, Устройство снабжено парой стропов 4 для соединения сгрузоподъемным механизмом. На боковых торцах днища каркаса 1 установлены обводные элементы: направляющиевтулки 5 и ролики 6. При этом стропы 4 прикреплены к прижиму 3,Уменьшение...

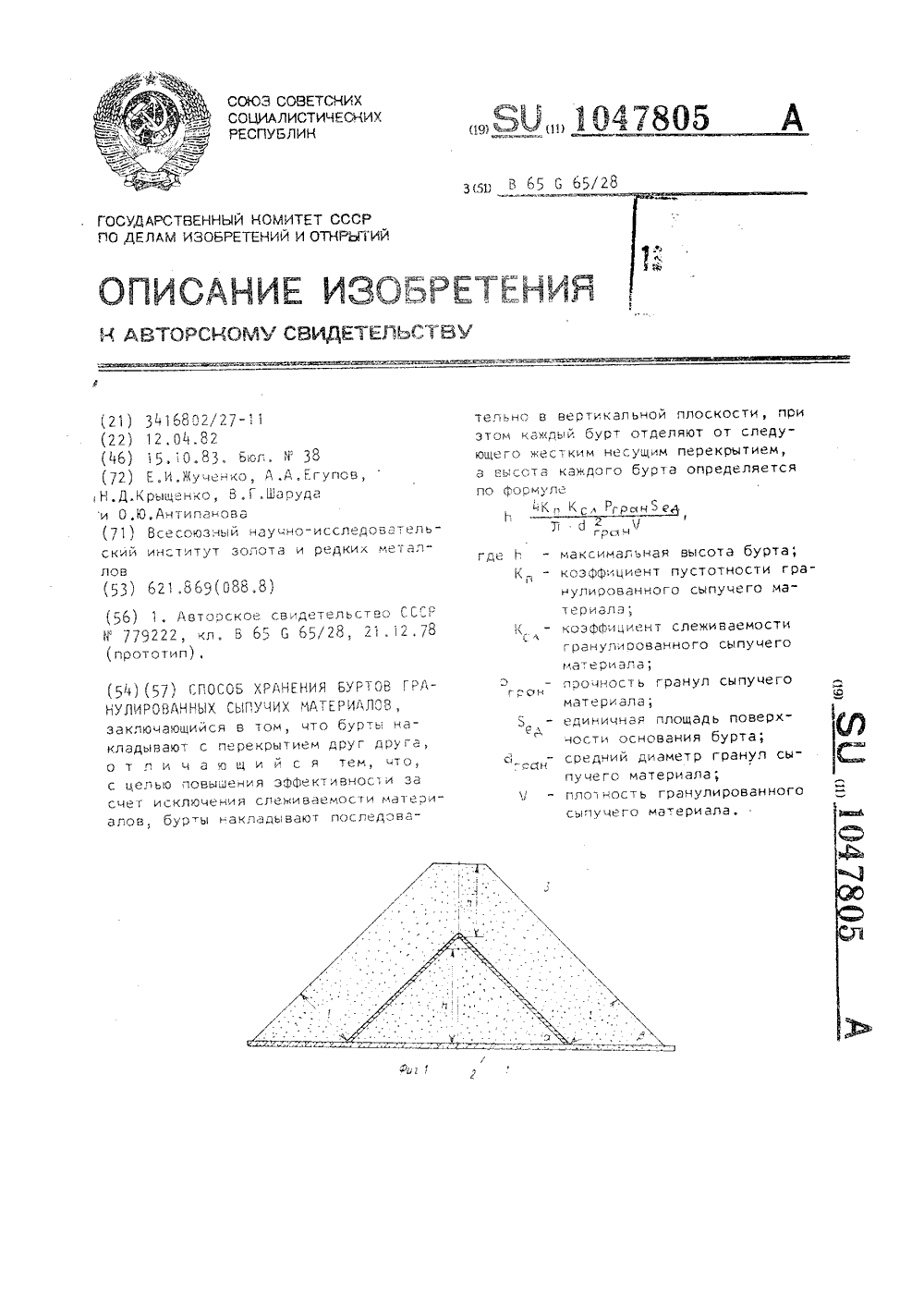

Номер патента: 1047805

Опубликовано: 15.10.1983

Авторы: Антипанова, Егупов, Жученко, Крыщенко, Шаруда

МПК: B65G 65/28

Метки: буртов, гранулированных, сыпучих, хранения

...высоты бурта и отсыпка первого бурта прекращается, Затем на внешней поверхности бурта образуемой УГлом естественноГО Отко са сс, ,устанавливается жесткое несущее перекрытие 2, После установки жесткого несущего перекрытия 2 нацинается отсыпка второго вышележащеГО буртаЦ процессе Отсыпки буртов грану лированных сыпучих материалов по мере увеличения высоты бурта возрастают удельные давления от собственной массы сыпучего материала,. При унелицении удельнь 1 х давлений свыше допустимой критической) величины гранулы сыпучего материала начинают деформироваться, в результате чего увеличивается площадь контакта между ними и соответственно растет сцепляемость (слипаемость), цто приводит к интенсивной слеживаемости сыпучего материала, Чем богьше...

Номер патента: 1024381

Опубликовано: 23.06.1983

Авторы: Брагин, Васильев, Глухарева, Егупов, Крыщенко, Хархардин, Шаруда

МПК: B65D 81/00

Метки: контейнер, мягкий, продуктов, сыпучих, транспортирования, хранения

...попарно с противоположных сторон жестко закреплены грузовые элементы 7 с вставленными в них грузовыми металлическими кольцами 8, Верхние грузовые элементы служат для подъема контейнера при погрузке, а нижние - для опрокидывания контейнера с продуктом и для удержанияего при разгрузке.Контейнер снабжен шнуром 9, которыйзавязывается узлом 10. Крышка 3 выполнена из синтетических материалов тканыхили нетканых, с полимерным покрытием. Навнутренней поверхности крышки укрепленапо периметру диафрагма 11, выполненнаяиз эластичного материала, например резины. Диафрагма образует с крышкой пнев 10 мокамеру 12. В крышке 3 имеется отверстие13, соединенное с пневмокамерой. На отверстие 13 неподвижно установлен вентиль 14,пропускающий воздух в...

Номер патента: 943069

Опубликовано: 15.07.1982

Авторы: Бельковский, Индейкин, Полторан, Шаруда

МПК: B62D 55/24

Метки: гусеница, пневматическая, средства, транспортного

...ленты 7 выполнена как зеркальное и развернутое на 180 о отражение выступающей части борта 3,40С каждого торца опорной ленты 7 установлено несколько фиксаторов 10 с прямыми или загнутыми в направлении оболочки 1 концами 11.В качестве фиксаторов предотвращающих смещение гусеницы могут выступать45 кромки приводного и натяжного барабанов, а так же поддерживающих и опорных катков ходовой части транспортного средства или фиксаторы 10, съем- но установленные на опорнЬй ленте 7 ф при помощи стержней 12 и элементов крепления 13.Стержни 12 с опорной лентой 7 соединены преимущественно съемно (или жестко, например, завулканизованы в резиновый массив опорной ленты 7).Гусеница работает следующим образом,На транспортном средстве в нерабочем...

Номер патента: 743944

Опубликовано: 30.06.1980

Авторы: Иванов, Кочура, Куваев, Сидогин, Шаруда

МПК: B66C 13/22

Метки: грейферным, краном

...как задание на вход элемента 12 сравнения, на второй вход кото.рого поступает сигнал, пропорциональный усилию в подъемных канатах от датчика 2. Сигнал на выходе элемента 12 сравнения появляется в том случае, если сигналы на обоих его входах равны нулю или сигнал, поступающий от датчика 2, меньше сигнала, поступающего от формирователя8 задания. Сигналы датчиков 2 и 3, пропорциональные усилиям в канатах, соответственно, подьемной и замыкающей лебедок, сравнивают. ся в элементе 13 сравнения. Сигнал на выходе последнего появляется в том случае, если усилие в замыкающих канатах больше усилия в подъемных. Кроме того, сигнал датчика 1, пропорциональный положению челюстей грейфера, поступает на вход эле. мента 19 сравнения, где сравнивается с...

Номер патента: 713816

Опубликовано: 05.02.1980

Авторы: Бобылев, Дудко, Кожевников, Кузьменко, Лавилов, Соломахов, Тихонов, Хиря, Часов, Шаруда

МПК: B66C 15/00

Метки: механизма, перегрузок, подъемно-транспортного, предохранения, средства

...Н МЕЖДУ Вадат 4 2 И тслкателем б. Электромагнит 9, упор 1 0 н Г св стзстны 1, ррычаг 1 1 связаны с ксрг;усом 5, а тслкатель 6 с пружи - Ной 7 -сО ступенчатым стаканом 12,. Яагруэсч 11 ое 1;сльцо 13 установлено мегтту ст,1 а . .1 . 2 и упОр: м 1 0 у а якорь 1 св з н гычагсм 11 ус тансвлен 11 ы 11 .,"-, ";оке перемещения стакана 12. Тензссеэт 1 стсры 15 закреплены Яа кольце ъ, Вессизмерительнцй механкэм б с суьФтатсром св Яэан с ТЕстэо 1 ЕЗНСТОГНИМИ 15 з а КОНцЕВой ВЫтЛЮЧатт;Ь 1 т тС 1 -.Н ВЛЕН В З и"емещения тслкател 1 б:.редуктором связаны двигатель 18 и грузовой барабан 19 механизма псдъема.11 РЯ РСОТЕ К РаБст В ЭЭ ЦСПЛЕНИИ Ь ОСО ЭубЫХ:СЛЕС ЗНИЫЮТ О ЕВЫЕ С,т 1 Ы И пропОрциОнальные Вес/ псднлмаемсгО груза, и вал 2 смещается в осевом...

Номер патента: 662758

Опубликовано: 15.05.1979

Авторы: Атаманов, Новиков, Шаруда

МПК: F16D 3/68

Метки: муфта, упругая

...пальцевая муфта, содержащаядве полумуфты с упругим диском.Эта муфта является наиболее близкойк изобретению по технической сущности идостигаемому результату,Недостатком ее является нарушение свя-.зи между звеньями кннематической цепи вслучае разрушения упругого диска.Белью изобретения является обеспечениевозможности работы муфты в аварийнойситуации при разрушении упругого диска,Это достигается тем, что предлагаемаяснабжена сегментными планками,яющнми попарно соседние пальцыобеих фт и имеюцими продольные ы,ображена предлагаемая муф.разрез; на фиг. 2 - вид а фиг. 1,овиков и В, Г. Шаруда 662758 -казаться от втулочно-пальцевых муфт, об. ладаюцих низкими компенсационными свойствами, и зубчатых муфт, сложных в изготовлении. формула...

Номер патента: 619650

Опубликовано: 15.08.1978

Авторы: Егупов, Марковчук, Морозов, Шаруда

МПК: E21C 37/00

Метки: дозирования, сыпучих

...загрузочный бункер 1, мерную емкость 2 с запорным клапаном 3, на котором жестко закреплен рыхлитель 4, выполненный в виде подпружиненных стержней. Основание 5 запорного клапана 3 имеет отверстие 6, в котором размешен свободный конец винтовой направляющей 7. Другой конец направляющей жестко закреплен на раме 8, которая, в свою очередь, жестко прикреплена к донной части 2 о загрузочного бункера,Клапан 3 шарниром 9 через рычажнуюсистему 10 соединен с пневмоцилиндром 11.Шарнирное соединение снабжено резиновой крышкой 12 для предотвращения попадания в него сыпучего материала. Сжатый воздуфее 619650 Формула изобретения к.е 13в пневмоцилиндр 11 подается по пневмопроводу 13.Устройство работает следующим образом.По пневмопроводу 13 подают...

Номер патента: 611011

Опубликовано: 15.06.1978

Авторы: Атаманов, Зусманович, Шаруда

МПК: E21C 47/04

Метки: отвалообразователь

...отвалообразователь, общий виц; на фпг. 2 - консольноезвенона фиг. 3 - разрез А - А чафиг, 1,Отвалообразователь включает приводнуюстанцию 1, основное звено 2, совм пенноес рамкой приводной станции, конссъи иозвенья 3. Нац продольными блик ми 43 611011 4звеньев натянуты канаты 5, закрепленные срок службы подшипников роликов роликоодним концом жестко в стойке 6, Другой, опор, уменьшает вес отвалообраэователя.конец каната соединен с натяжным вин.том 7. К канатам подвешены гибкие ро- Формула изобретенияликоопоры 8. Оси проушин 9 звеньевсмещены от нейтральной оси 10 изгиба 1.Отвалообраэователь, включающий усбалок звеньев на расстояние е,тановленные на опоре с возможностью поОт действия сил натяжения канатов 5 ворота в вертикальной и...

Номер патента: 347513

Опубликовано: 01.01.1972

Авторы: Горелик, Шаруда

МПК: F22G 5/00

Метки: пара, температуры

...пароперегревателя от недопустимых термических напряжений.На чертеже представлена схема устройства, реализующего предлагаемый способ.Устройство содержит регулятор 1 подъема температуры пара, программный задатчик 2 регулятора 1, устройство 3 выбора термопармаксимальттой скорости роста темттературы пара, регулятор 4 стабилизации расхода топлива в котел, автозадатчик 5 регулятора 1, автозадатчик б регулятора 4.Термопары 7 - 10, установленные за вспрысками в ширмовой пароперегреватель, подключены на вход устройства 3 и используются для определения парового тракта с наибольшей скоростью роста температуры пара, Термопары 11 - 14, соответствующие При несоответствии температуры пара и10 программы задатчцка 2 регулятор 1 изменяет подачу...

Номер патента: 326285

Опубликовано: 01.01.1972

Авторы: Запорожское, Рудик, Шарапан, Шаруда, Ярхин

МПК: E02B 15/00

Метки: очистное

...монтируемое преиму.темах канализации, вклюейную решетку из стальных ую а опорной раме, грабрганом для продвижения ее решетки, привод, отличаюс целью повышения эффеки, рабочий орган граблины колеса, шарнирно соединенОчистное устроществекко в счающее рпволпполос, укрепленнлину с раоочим омежду колосамииееся тем, что,тпвностп очистквыполнен в виденого с граблпкой. Известно очистное устройство, монтируемое преимущественно в системах канализации, включающее криволинейную решетку из полос, укрепленную на опорной раме, граблину с рабочим органом для продвижения ее между полосами решетки.Целью изобретения является повышение эффективности очистки, Для этого рабочий орган граблины предлагаемого устройства выполнен в виде роторного колеса,...

Номер патента: 312806

Опубликовано: 01.01.1971

Авторы: Красовицкий, Холодов, Шаруда

МПК: B65G 17/38

Метки: ковшей, крепления, цепиэлеватора

...известных приспособлений не позволяет использовать стандратные цепи; кроме того, они недолговечны,Целью изобретения является создание такого приспособления для крепления ковшей, которое позволяло бы использовать стандартные цепи. Это достигается тем, что соединительный элемент выполнен в виде Т-образного кронштейна с горизонтальной полкой, вводимой в среднее звено тяговой цепи, и вертикальной полкой, прикрепляемой к ковшу, причем горизонтальная полка выполнена по торцам с выемками, взаимодействующими с валиками цепи. На фиг. 1 изображено описываемое приспособление, на фиг. 2 - приспособление в сборке.Кронштейн 1, имеющий по торцам выемки 2, 5 устанавливается с зазором в среднее звено 3цепи между наружными звеньями 4 и валиками Б. К...
