Северцев

Номер патента: 1108331

Опубликовано: 15.08.1984

Авторы: Дмитриев, Ермашов, Ровенский, Рогачев, Северцев

МПК: G01F 1/68

Метки: расходомер, тепловой

...45ционный корпус и трубку для пропускания газа с расположенными на ней нагревателем и двумя термореэисторами,расположенными на трубке по обе стороны от нагревателя и включенными в мостовую схему, два другихплеча которой образованы постоянными резисторами, содержит такжеизмерительный усилитель, включенныйв измерительную диагональ мостовойсхемы, и источник тока, вход которого через переменный резистор соединен с выходом измерительного усилителя, а выход - с нагревателем,На фиг. 1 представлены градуироночные характеристики расходомера при 60различных значениях температуры перегрева; на фиг, 2 - расходомер, общий вид.Как показали исследования, градуировочные характеристики тепловых рас ходомеров зависят от начальной температуры...

Номер патента: 1101259

Опубликовано: 07.07.1984

Авторы: Бытев, Данович, Зайцев, Мурашов, Раков, Северцев, Царьков

МПК: B01D 19/02

Метки: аэрофлокуляционной, реактор, флотации

...кольцами, диаметркоторых увеличивается в сторонуизменения пены, разгрузочный патрубок 2 .Недостатком известного устройстваявляется то, что при движении пуль"пы на стенках цилиндрическо-конического корпуса наблюдается сильноезарастание, отсутствует гашение минерализованной пены,Цель изобретения - повышение производительности путем снижения вязкости среды.Поставленная цель достигаетсятем, что реактор для аэрофлокуляционной Флотации, включающий цилиндрическо-конический корпус, приемник пены,установленный концентрично корпусуи связанный с вакуум-насосом, питающую трубу с концентрическими кольцами, диаметр которых увеличиваетсяв сторону приемника пены, и разгрузочный патрубок, снабжен патрубками дляподачи острого пара,...

Номер патента: 1090398

Опубликовано: 07.05.1984

Авторы: Готовцев, Зайцев, Копейкин, Мурашов, Северцев, Сидоров

МПК: A61J 3/06

Метки: лекарственные, нанесения, оболочек, формы

...достигается тем, что в устройстве для нанесения оболочек налекарственные формы, состоящим иэемкости, приспособления для загрузкии выгрузки гранул, патрубка для оввода теплоносителя и расширителеидля покрывающего состава, емкостьобразована укрепленными на валу илишнеке дисками и охватывающей их бес-.конечной лентой, при этом последняяИмеет приводнйе и натяжные ролики,угол охвата ею диска составляет 180330Емкость может быть установлена вкамере, 50На фиг. 1 схематически изображено устройство для нанесения оболочек на лекарственные форьы; нафиг.2 - разрез А-А на фиг, 1; на фиг,3 -вариант того же устройства непрерывного действия; на фиг,4 - разрез Б-Б на фиг.3; на фиг.5 - вариант крепления дисков.Устройство состоит иэ емкости,...

Номер патента: 1060481

Опубликовано: 15.12.1983

Авторы: Готовцев, Зайцев, Ковалев, Копейкин, Северцев, Сидоров, Царьков

МПК: B28C 5/16

Метки: смеситель

...вращения вокруг вертикальной оси и имеющий приемную камеру для жидкости с радиальными каналами, перфорированные обечайки и воэдухозаборные устройства 2 .Известный смеситель характеризуется недостаточной эффективностью перемешивания сыпучих материалов с малыми количествами жидкости из-за пенообраэования. 25Цель изобретения - повышение эффективности перемешивания сыпучихматериалов с малыми количествамижидкости за счет предотвращения пенообразования, 30Поставленная цель достигается темчто смеситель, содержащий корпус скрышкой, имеющей в верхней части патрубки для ввода жидких и сыпучихматериалов, диск, соединенный с приводом вращения вокруг вертикальнойоси и имеющий приемную камеру дляжидкости с радиальными каналами,перфорированные...

Номер патента: 1018640

Опубликовано: 23.05.1983

Авторы: Агеева, Бойцов, Енютин, Кошелев, Малащенко, Помазов, Северцев

МПК: A61K 35/78

Метки: масла, облепихового

...смеситель загружают10 кг сухого жмыха облепихи, включают измельчитель, в качестве которогоиспользуют насос КНЛ-З,.имеющий рабоее колесо двоякой кривизнып-.1550 об/мин ) и циркулируют смесьв цикле смеситель-измельчительсмеситель, при этом постепенно добавляя в смеситель в течение 810 мин 25 кг сухого жмыха облепихи.По окончании загрузки смесь дополнительно циркулируют 2-3 мин.В процессе циркуляции смеси происходит интенсивное перемешиваниесырья с экстрагентом. Одновреиенно.эа .счет многократного пропусканиясмеси через центробежный насос КНЛ происходит измельчение частиц жькхаоблепихи. Кратность циркуляции ориентировочно составляет 5-7 раэ вминуту. Температура смеси самойроизвольно поднимается до 40-45, наданном этапе процесса...

Номер патента: 1011217

Опубликовано: 15.04.1983

Авторы: Зайцев, Кошелев, Макаров, Пенышкин, Северцев, Фатеев, Хохлов, Юрченко

МПК: B01F 5/16

Метки: смеситель, центробежный

...смеси и невозможность его использования в качестве дозатора при смешении компонентов в определенных пропорциях.Цель изобретения - улучшение равномерности перемешивания двухкомпонентной смеси.Указанная цель достигается тем, что в центробежном смесителе, содержащем корпус, концентрично установленное в нем на валу закрытое рабочее колесо с лопатками и коаксиально расположенные на входе колеса верти кальные подводы, лопатки снабжены пластинчатыми отбойниками, размещенными в шахматном порядке на их тыльной и лицевой сторонах, и имеют входные кромки, расположенные по 45 оси рабочего колеса, причем лопатки в зоне центрального подвода снабжены ребрами, а в периферийном подводе установлен шнек, снабженный автономным регулируемым приводом,...

Номер патента: 980722

Опубликовано: 15.12.1982

Авторы: Богословский, Кокурин, Лотош, Сарычева, Северцев, Тер-Степанян, Членов, Янотовский

МПК: A61K 31/593, A61K 9/16

Метки: витамина, микрогранулирования

...воздуха устанавливают 130 С и выходящего 80 С. После установления рабочего режима сушилку запитывают эмульсией. Окружна скорость вращения распылительного диска к этому моменту должна составлять 70 м/с. Образующийся в результате сушки белый свободно текущий порошок собирают в приемный бункер. Активность полученных микрогранул витамина Дз 50000 МЕ/г.Пример 2. Проводят аналогично примеру 1. Загрузка: 420 г карбоксиметилцеллюлозы, 864 г лактозы, 6685 г воды, 200 г микрокристаллической целлюлозы, 1,875 г виМикрогранулы вита- Исходнаямина Дз,полученные активТаким образом; в микрогранулах, изготовленных по предлагаемому способу наблюдается значительно более высокая сохранность заложенного витамина Дз.Применение антиоксидантов, эмульгаторов и...

Номер патента: 957065

Опубликовано: 07.09.1982

Авторы: Вигдорович, Северцев, Селин, Фурманов, Чирков, Шутов

МПК: G01N 13/00

Метки: взаимной, диффузии, компонентов, коэффициента, расплавах

...7, расплав 8 и капилляр 9.Устройство позволяет расположить источники диффузантов сверху и снизу капилляра в верхнем и нижнем подложкодержателях,Устройство работает следующим образом. 15Верхний подложкодержатель устанавливают таким образом, что расплав 8 не контактирует с капилляром 9 в совмещенныхгребенках 4 и 5. В таком положении гомогенирируют расплав при температуре диффузии. Затем верхний подложкодержатель3 перемещается до контакта расплава скапилляром, в результате чего расплав 8заполняет капилляр 9, Если определяетсявеличина коэффициента взаимной диффузии из источника диффузанта, расположенного сверху, верхний подложкодержатель3 перемещается до приведения в контактисточника диффузанта 7 (в электроннойтехнике в качестве...

Номер патента: 910566

Опубликовано: 07.03.1982

Авторы: Волювач, Давыдов, Северцев, Филина, Шавлинский

МПК: C07C 7/10

Метки: гексана, кислоты, муравьиной, эфиров

...промывки, а увеличение ее нерационально из-за повышенного расхода воды. В этом можно убедиться при сопоставлении опытов 2,5 и 6 из табл. 1 (все опытыпроведены при продолжительности промывки 20 с). При столь незначительном исходном содержании примесей вгексане для процесса омыления оптимальная концентарцня раствора едкого матра составляет 3-6 3. При концентрации щелочного раствора менее3 7. степень очистки гексана умень66 6личивает скорость опыления иследовательно, степень очистки гексана. Поддерживать температуру среды выше 45 С нецелесообразно из-за непроизводительных энергетических затрат( см. опыты 2,7 и 8, табл.).В известном способе процесс про-, ,мывки организован нерационально, На стадии щелочной отмывки массопередача затруднена...

Номер патента: 894620

Опубликовано: 30.12.1981

Авторы: Бурба, Дедков, Северцев, Фатеев

МПК: G01R 31/30

Метки: надежности, прогнозирования

...(Б 11 П), причем первый и второй входы БПК соединены соответственно с третьим и четвертым.входами устройства, третий вход . - с первым выходом Ялока управления, а- выУстройство для прогнозирования на" дежиости работает следующим образом.. Информация -о .воздействии на,технический объект,. например давление, температура,. вибрация и т.п в.виде СП в форме непрерывного злектрического сигнала 0(С) поступает с входа 1 .устройства на вход. коррелятора 1 и иа второй вход анализатора 2 случайного процесса В корреляторе опре" деляется,автокорреляционная функция случайного воздействия, а по ней ее интервал .корреляции С . Интервал корреляции задается анализатору 2 случайного процесса, в котором слу894620 Г 1 ГОх) Формула изобретения 5чайное...

Номер патента: 885754

Опубликовано: 30.11.1981

Авторы: Блинова, Зайцев, Мурашов, Северцев, Соколов, Царьков

МПК: F26B 3/12

Метки: распылительная, сушилка

...1 под углом, отличным от 90. К распылителю 5 в нижней час-ти прикреплена конусная насадка 8. Труба 9 служит для подачи к распылителю 5 жидкого материала, а труба О - для ввода теп 8857543лоносителя в сушильный объем. Течка .11снабжена патрубком 12 для вывода отработавшего теплоносителя.Распылительиая сушка работает следую.щим образом.Жидкий материал по трубе 9, проходящей через полый вал 4, подаетсяк распылителю 5, при этом вал 4, распылитель 5, диск 6,конусы 7 и насадка 8 приводятся во враща,тельное движение. Жидкий материал, попадая во внутреннюю полость распылителя 5, фвпод действием центробежных сил движетсяк периферии распылителя 5 и распыливается в сушильном объеме корпуса 1, Мелкиекапли жидкого материала при этом подхватываются...

Номер патента: 866364

Опубликовано: 23.09.1981

Авторы: Бытев, Зайцев, Классен, Раков, Северцев, Царьков

МПК: F26B 3/12

Метки: сушилка-гранулятор

...с помощью трубы 2 подается на вращающийся н подшипниконом узле 5 от привода 6, распылитель 3 (не на первый диск) . Пропитывающая жидкость насосом 19 с помощью тангенциально установленных патрубков 21 подается в коаксиальную камеру 12 и куполооб разную насадку 13, на ныходе иэ которой образуется замкнутый полый жидкостной купол, представляющий некоторую поверхность вращения.Пропитынающая жидкость собирается в сборнике 14, движется. по трубе 20,через отстойник 18 к всасывающему патрубку насоса 19, иэ емкости 17 поступает пропитывающая жидкость н систему, в соответствиис. расходом.Полидисперсный поток частиц, полученный в распылительной сушилке 1, движется по трубе 2, распыливается, пробивает жидкостную пленку. Частицы покрываются...

Номер патента: 864478

Опубликовано: 15.09.1981

Авторы: Аграновский, Бочаров, Куделько, Северцев, Хамков, Шейнин

МПК: H02P 7/42

Метки: электропривод

...тем, ,что электропривод,содержащий асинхронный электродвигатель, обмотки ко-. торого подсоединены к преобразова О телю частоты, соединенный с первым входом блока сравнения, второй вход которого подсоединен к блоку измере ния частоты вращения, а выход - к блоку регулирования частоты и напряжения, снабжен дополнительной обмоткой на статоре асинхронного двигателя, а блок измерения частоты вращения содержит блоки интегрирования, дифференцирования, блок возведения в квадрат, блок перемножения, блок сложения, при этом выход дополнительной обмотки соединен с входами укаэанных блоков дифференцирования и интегрирования, а выход последнего посоединен к первому входу блока умножения, второй вход которого через блок возведения в квадрат...

Номер патента: 848029

Опубликовано: 23.07.1981

Авторы: Бытев, Готовцев, Зайцев, Иванов, Северцев, Сидоров, Царьков, Членов

МПК: A61J 3/06

Метки: лекарственные, нанесения, оболочекна, формы

...впадин спиральных направляющихвнутреннего и смежногос ним внешнего барабанов,К - коэффициент пропорциональности, являющийсяфункцией объема загрузки барабанов.Объем загрузки определяется опытным 40путем и зависит от свойств перерабатываемых материалов, режимов сушки.Например в двухбарабанном устройстве при объеме загрузки внутренней камеРы баРабана 0,3 и неизменной вели зчине толщины слоя материала в каждойкамере барабана к., =0,5 м, 8 = 1 м,К 1,6.Ф РК внешнему барабану приьвкает неподвижное приспособление 9 для подачи газообразного теплоносителя внутрьбарабана. Для этой цели часть стенкинаружного барабана, находящаясявнутри приспособления 9, выполненаперфорированной. размер отверстий 10перфорированной стенки наружного барабана...

Номер патента: 822890

Опубликовано: 23.04.1981

Авторы: Зайцев, Захаров, Кораблев, Морозов, Северцев

МПК: B02C 18/06

Метки: измельчения

...11, образующая приемную камеру 12. В обечайку 11 по всей поверхности вмонтированы ножи 13, представляющие собой полые патрубки. Нижний Йвостовик ротора 9 опирается на подшипники 14, корпус которых смонтирован на опорах 15, прикрепленных к устрой ству 16 выгрузки, Узел 17 подачи частиц расположен на крышке б. Все устройство размещено на стойках 18.Устройство. работает следующим образом.От узла 17 подачи частиц материал поступает в приемную камеру 12, которая приводится во вращение электродвигателем 7. Взвешивание частиц, турбулизация потока .в приемной камере 12 осуществляетсяшнеком 10, рас положенном на роторе 9. Грубое иэмельчение частиц производится в камере 12 ножами 13 Пройдя стадию грубого измельчения, частицы под действием...

Номер патента: 821885

Опубликовано: 15.04.1981

Авторы: Бабьюк, Беляков, Буслов, Гольдштейн, Зайцев, Иванов, Кораблев, Оладов, Северцев

МПК: F26B 17/10

Метки: пневмосушилка

...чения, прочем канал 2 имеет уменьшающееся по ходу потока сечение, а канал 1 в зоне пересечения с каналом 2 выполнен с сужающимися в направлении к последнему участками 5. После загрузочного устройства 3 установлен измельчитель, выполненный в виде сообщенного с загрузочным устройст-вом 3 короба 6 снабженного установленными .на его внутренней стенкекриволинейными ребрами 7 и центральным вращающимся дисковым разбрызгивателем 8. К каналам 1 и 2 подключены патрубки 9 и 10.5Пневмосушилка работает следующимобразом,Материал, подлежащий сушке и иэмельчению, в загрузочном устройстве 3перемешивается ворошителем 4 и далее поступает на верхний диск разбрызгивателя 8, При ударе о криволинейные ребра 7 материал частичнодробится и затем ссыпается на...

Номер патента: 793625

Опубликовано: 07.01.1981

Авторы: Бытев, Васильев, Зайцев, Макаров, Северцев

МПК: B01F 9/20

Метки: смеситель, сыпучих

...цилиндрические камеры выполнены под углом 45 - 80 к оси симметрии рабочих цилиндрических камер. На рабочих камерах 12 смонтированы, например, с помощью фланцевого соединения буферные емкоети 13. Емкости 13 служат для накопления и последующей подачи порции материала в рабочие цилиндрические камеры 12, На патрубках 9 смонтирована фрикционная передача 14, служащая для обеспечения относительного вращательного движения рабочих камер. Приемная камера 4, рабочие цилиндрические камеры 12 с буферными емкостями снабжены приводом 15 переносного вращательного движения относительно вертикальной оси.Смеситель работает следующим образом.Сыпучие материалы подаются от питания через патрубки 2 в бункер 1 и, ссыпаясь по течкам 16, через трубу 3 попадают...

Номер патента: 746350

Опубликовано: 05.07.1980

Авторы: Бурба, Дедков, Констанденко, Лукин, Северцев

МПК: G01R 31/28

Метки: надежности, прогнозирования

...выход которого является выходом устройства, блока управления, один выход которого подключен к первому входу сумматора, а другой выход - ко второму входу первого блока произведения, первый вход которого соединен с выходом вычислительного блока Недостатком известного устройства является невозможность опенки запаса по надежности при заданном ее уровне.Целью изобретения являются расширение функциональных возм ожностей уст 2ройства, расширение класса решаемыхзадач за счет возможности оценки запаса по надежности при заданном ееуровне.Запас по надежности М можетбыть опенен по следующей формуле:Ю= - - - 1, (1)где 11, время, соответствующее заданному (фиксированному) уровню надежности технического объекта и выраженное через число интервалов...

Номер патента: 746349

Опубликовано: 05.07.1980

Авторы: Богомолов, Бурба, Дедков, Кривенков, Северцев

МПК: G01R 31/30

Метки: надежности, прогнозирования

...уравнение (3) с учетомвведенных обозначенийч Ч=С, (6)Предлагаемое устройство аппаратурнореализует выражения ( .4,5) и решаетсистему уравнений (6) относительно 1методом Гауссаф т (7)где матрица Ф есть обращенная магрица ф.Устройство в этом случае работаетследующим образом.Информация о нагрузках на исследуемое устройство, представленная в видесигнала Оф), поступает на входы коррелятора 1 и анализатора 2, В корреляторе определяется автокорреляционная функция исследуемого сигнала,и по ней вычисляется период его корреляции ЬфГ .,Период корреляции задается анализатору2, в котором исследуемый сигнал.разбивается на промежутки ЬГ и затем вкаждом из полученных промежутков определяется наибольшее значение, По выбранным значениям максимумов из...

Номер патента: 744533

Опубликовано: 30.06.1980

Авторы: Баширова, Бурба, Дедков, Ковнацкий, Малюгин, Северцев

МПК: G06F 1/02

Метки: датчик, случайных, управляемый, чисел

...блока 16 возведения в степень.Работает датчик следующим образом, Случайные числа, снимаемые в тактовые моменты времени с датчика 1 случайных чисел, распределенных по равномерному закону, подаются на блок 2 параллельного сравнения чисел. На вторые входы этого блока поступают соответствующие числа узловых точек заданной функции распределения, хранящиеся в блоке 4 ввода заданной функции распределения. В результате сравнения случайных чисел с числами, снимаемыми с блока ввода, только часть выходных элементов блока 2 параллельного сравнения чисел будет возбуждена, а другая часть не возбуждается. Вследствие монотонности возрастания функции распределения между возбужденной и невозбужденпыми частями выходов блока сравнения существует...

Номер патента: 744389

Опубликовано: 30.06.1980

Авторы: Баширова, Бурба, Дедков, Ковнацкий, Малюгин, Северцев

МПК: G01R 31/30

Метки: надежности, прогнозирования

...сумматора 6, выход которо, го является выходом устройства, а второй вход подключен к выходу первого, блока 4 произведения, третий вход блока 4 соединен с выходом блока 7 дифференцирования, вход которого подключенчерез блок 8 оценки функции распределения к выходу блока 9 памяти, первыйвход которого является вторым входомустройства, а второй вход подключен через последовательно соединенные второйблок 10 произведения, блок 11 деленияи блок 12 сравнения к третьему входу.На фиг. 2 и 3 приняты следующие обозначения;, ц- реализация случайного процесса внешнего воздействия;лд Я- плотность распределения сопротивляемости определяемаяпо выборке объемом , о значениях сопротивляемости одногоЛтехнического объектаф- плотность распределения...

Номер патента: 742957

Опубликовано: 25.06.1980

Авторы: Бурба, Дедков, Капитонов, Кривенков, Северцев, Ткаченко

МПК: G06F 17/00, G06F 17/18

Метки: надежности, прогнозирования

...произведения,второй вход которого через блок дифференцирования соединен с входомсумматора, выход которого соединенс регистрирующим блоком. Это устройство позволяет прогнозировать среднеезначение (точечный показатель) функции надежности, что соответствуетгарантийной вероятности у : 0,5 2),Недостатком данного устройстваявляется невозможность прогнозирования плотности распределения функции надежности в определенный момент времени, что лишает его возможности оценивать прогноэируемые значения надежности с любой гарантийной ве- роятностью742957 оставитель А.Бурбаехред М Петко КоРРектОР Н,Григорук Редактор Т,Киселева 751го комиий и оушская аказ 3620/ пиен 16 ТиражЦНИИПИ Государственнпо делам изобрете 13035, Москва, Ж, Р ета СССрытийаб., д,/5...

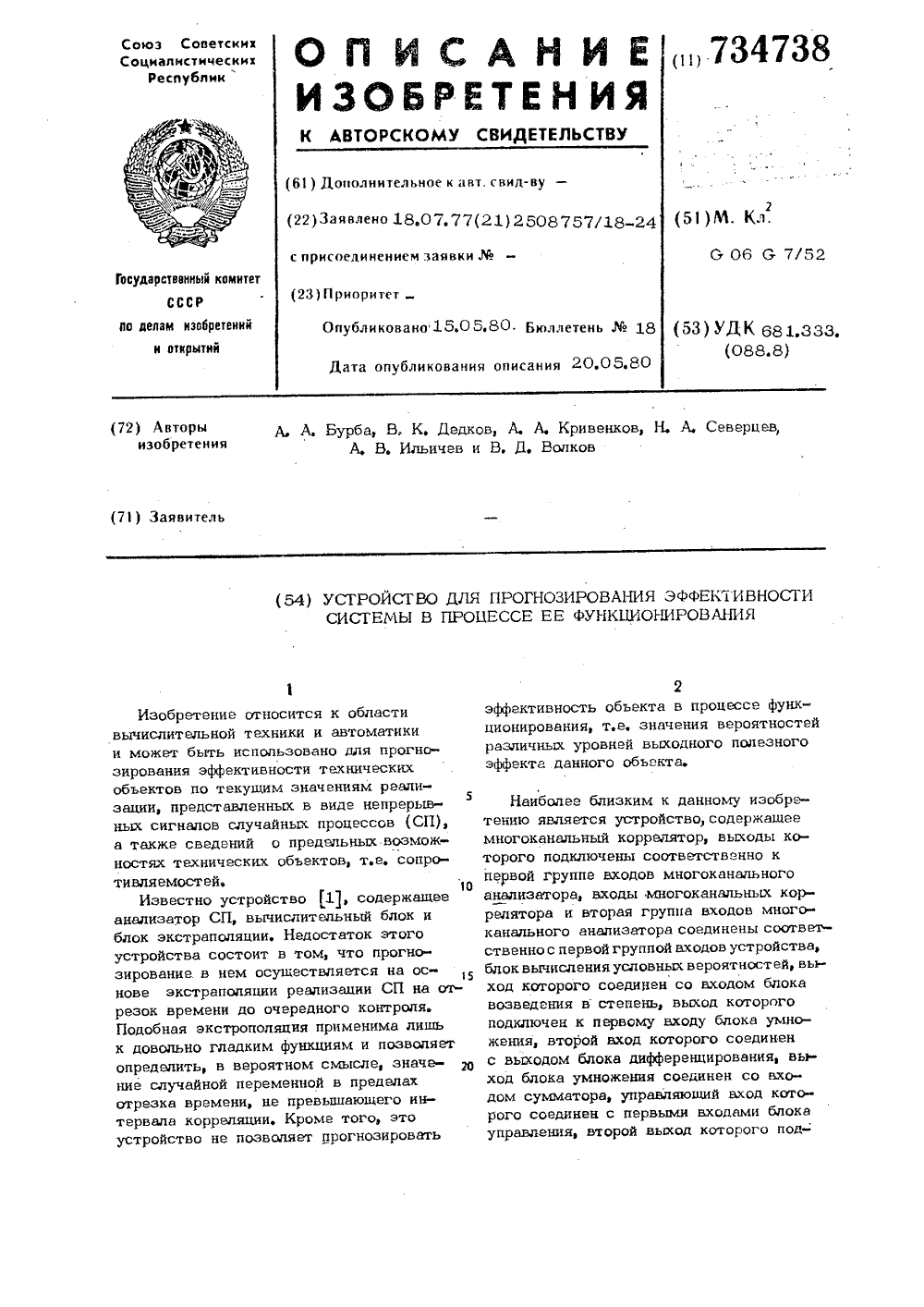

Номер патента: 734738

Опубликовано: 15.05.1980

Авторы: Бурба, Волков, Дедков, Ильичев, Кривенков, Северцев

МПК: G06G 7/52

Метки: прогнозирования, процессе, системы, функционирования, эффективности

...И случайных воздействий( О - число элементов техническогообъекта) на данный обьект в процессефункционирования, а также для вычисления интервалов корреляции 6 С для каждого воздействия. Многоканальный анализатор СП осуществляет разбиение каждого случайного воздействия на промежутки Ьб и затем в каждом из полученных промежутков опредепяется наибольшее значение.Блок памяти необходим для накопленияи Йа:оминания наибольших значений слу 734738блока соединен с выходом блока 11 квантования, входы которого являются третьим входом устройства.Устройство для прогнозирования эффективности в процессе фу.нкционирования работает следуюшим образом.Информация о воздействиях на И эле-ментов технического объекта в виде случайных процессов в...

Номер патента: 714362

Опубликовано: 05.02.1980

Авторы: Акопов, Бурба, Бушкевич, Дедков, Кривенков, Северцев

МПК: G05B 23/02

Метки: воздействия, надежности, прогнозирования, случайного, тренд, учитывающее

...процессов воздействия на технический объект. Этотнедостаток прототипа вызван отсутствием возможности определения текущихзначений математического ожидания случайных процессов (СП) воздействия,аппроксимации его тренда, а также неучетом этого тренда в процессе прогнозирования надежности, техническогообъекта.,Целью изобретения является устранение указанного недостатка прототипа,т.е. повышение точности прогноза эасчет учета тренда математического ожидания СП воздействия при прогнозировании надежности технического объекта.Поставленная цель достигается тем,то устройство для прогнозирования надежности, учитывающее тренд случай 1його воздействия, содержит последовательно соединенные блок определения математического ожидания, блок...

Номер патента: 485290

Опубликовано: 25.09.1975

Авторы: Обухов, Пушкин, Северцев, Шаповалов

МПК: F25B 45/00

Метки: емкость, компенсационная

...предусмотрено отверстие для перетекания хладагента из одной полусферы в другую с критической скоростью,Цель изобретения - повысить эксплу,атационную надежность и умейьшить га;баоиты емкости20 ное пространство капиллярно-пористым материалом, пропитанным хлайагентом.На чертеже показана предлагаемая компенсационная емкость.Она, состоит из двух шаровидных полусфер: верхней 1 и нижней 2, состыко ванных между собой. В месте стыка пол сфер заделана эластичная сферическая мембрана 3, разделяющая внутреннюю полость емкости на две полости, одна из которых заполняется хладагентоВ верхней полусфере 1 установленопорный стакан 4 с чашеобразной поверх ностью 5,подпружиненный пружиной 5. Ниж: няя полусфера 2 имеет штуцеры 7 входаи выхода хладагента и...

Номер патента: 418680

Опубликовано: 05.03.1974

Авторы: Антипенко, Климов, Котиков, Обухов, Пушкин, Северцев

МПК: F23L 15/04, F24F 1/04, F24H 3/00 ...

Метки: воздухоподогреватель, передвижной

...по А - А на фиг. 1; на фиг. 5 - узел (11), 25установка теплогенератора на опозитцых направлягсцих.Передвижной воздухоподогреватель смонтирован ца самоходном шасси 1 и содержит устройство 2 для подачи воздуха, напорный воз- ЗО духопровод 3, соединяющий устройство для подачи воздуха с теплогенератором 4. Напорный воздухспровод 6 выполнен в виде блока обечаек 6, имеющих копускые наконечники в выходных участках 7. Внутри блока обечаек свободно устакавлекы гофрцрованые шланги 3 с расширяощи:пся цасекаои 9. Теплсгенератор установлен ца опозитных направляющих 10. По торцам теплогецератор имеет разъемные фланцы 11, Коробка 12 отбора мощности саохена ка 1)дацып Валов 13, который с пс,оцьо ременной передачи сосдццец с генератором 14 и топливным...

Номер патента: 378686

Опубликовано: 01.01.1973

Авторы: Авторы, Антипенко, Нистратов, Северцев, Степанова, Торин

МПК: F25B 1/02

Метки: воздуха, охлаждения

...- А,Установка для охлаждения воздуха имеет корпус 1 с размещенными в нем компрессор ным блоком 2, конденсатором 3 с водяным охлаждением и испарителем 4, снабженным вентилятором 5 для прокачивания охлаждаемого воздуха. Компрессорный блок размещен внутри панельного теплообменника 6, имеющего по внутренней периферии водяной отсек 7, а по наружной - замкнутый воздушный отсек 8.Охлаждаемая жидкость проходит через водяной отсек 7, снимая тепловыделения с электродвигателя 9, компрессора 10 и конденсатора 3, Воздушный отсек 8 служит для звуко- поглощения шумов от работающих агрегатов. Панельный теплообменник 6 и конденсатор 3 заключены в кожух 11, образующий со стенками корпуса канал 12 для прохода охлаждаемого воздуха к испарителю 4. Воздушный...

Номер патента: 385144

Опубликовано: 01.01.1973

Авторы: Антипенко, Дев, Левин, Обухов, Пушкин, Северцев, Шмаков

МПК: F25B 1/02, F25B 5/00

Метки: воздуха, охлаждения

...испаритель 8 с соленоидными вентилями 9, фреоночые фильтры 10, 11, терморегулирующие вентили 12 и 13, секционный конденсатор 14, ссоленоидными венпилями 15, 1 б, каждая секция которого снабжена автономным вентилятором 17, и ресиверы 18 и 19.Работает установка следующим образом.Силовой двигатель 1 через редуктор 2 при 5 водит в работу одновременно генератор 3 ифреоновый компрессор 5, Через электропровода 4 подается питание на электроприводывентиляторов 17.Воздух, проходя последовательно секции10 испарителя 8, охлаждается и отдает теплоиспаряющемуся в испарителях фреону. Парыфреона,проходят через теплообменник б или7, всасываются компрессором 5, сжимаютсядо давления нагнетания и подаются в секции15 конденсатора 14, где сжижаются....

Номер патента: 313018

Опубликовано: 01.01.1971

Авторы: Антипенко, Гусл, Ельчанинов, Климов, Обухов, Северцев, Шмаков

МПК: F16K 11/085

Метки: 313018

...причем противолежащие точки винтовых поверхностей расположены эквидистантно, а их кромки пересекают каналы патрубков подвода компонентов, имеющих диду винтовой поверхности.На чертеже изображен предлагаемый смеситель.5 Внутри корпуса 1 установлен поворотныйзолотник 2, соединенный с наружной рукояткой 8. По краям и в средней части корпуса установлены соответственно патрубки 4 и 5 для подвода компонентов отвода смеси 6. Ра бочий участок золотника образован стенками7 и 8, ограничивающими совместно с корпусом камеру смешения 9. Стенки 7 и 8 обращены друг к другу винтовыми поверхностями 10 и 11, противолежащие точки которых 15 расположены эквидистантно. Кромки винтовых поверхностей пересекают каналы патрубков в месте соединения их с...

Номер патента: 295567

Опубликовано: 01.01.1971

Авторы: Антипешш, Климов, Лавров, Левин, Обухов, Пат, Северцев

МПК: B01J 49/00

Метки: адсорбента, регенерации, твердого

...с градуированным термометром 11.Установка для регенерации твердого ад сорбента работает следующим образом.После помещения кассеты 5 с регенерируемым адсорбентом 6 в камеру 1 включается привод 4, приводящий во вращение нагнетатель 3. Нагнетатель всасывает через канал Б 15 атмосферный воздух н нагнетает его черезосновной раструб канала А и кассету 5 с адсорбентом 6, Всасываемый воздух, проходящий через канал Б, постоянно подогревается от стенок камеры 1 и основного канала А.20 Воздух, насыщенный влагой адсорбента, выбрасывается в атмосферу через регулируемый орган 9. С целью поддержания необходимой для регенерации адсорбента температуры производится включение регулируемого 25 органа 8, через который проходит воздух изатмосферы, и...
