Система светоимпульсных знаков

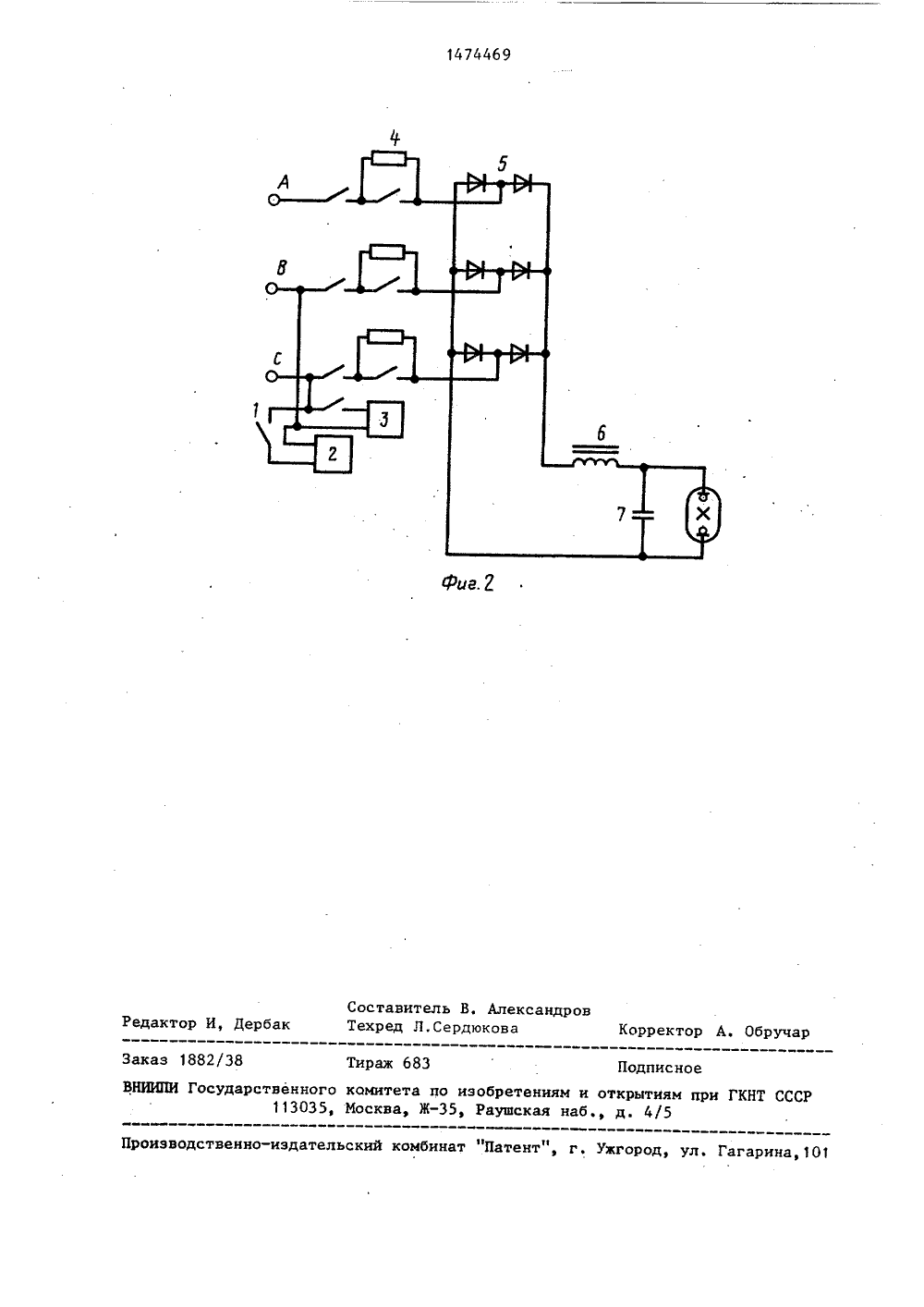

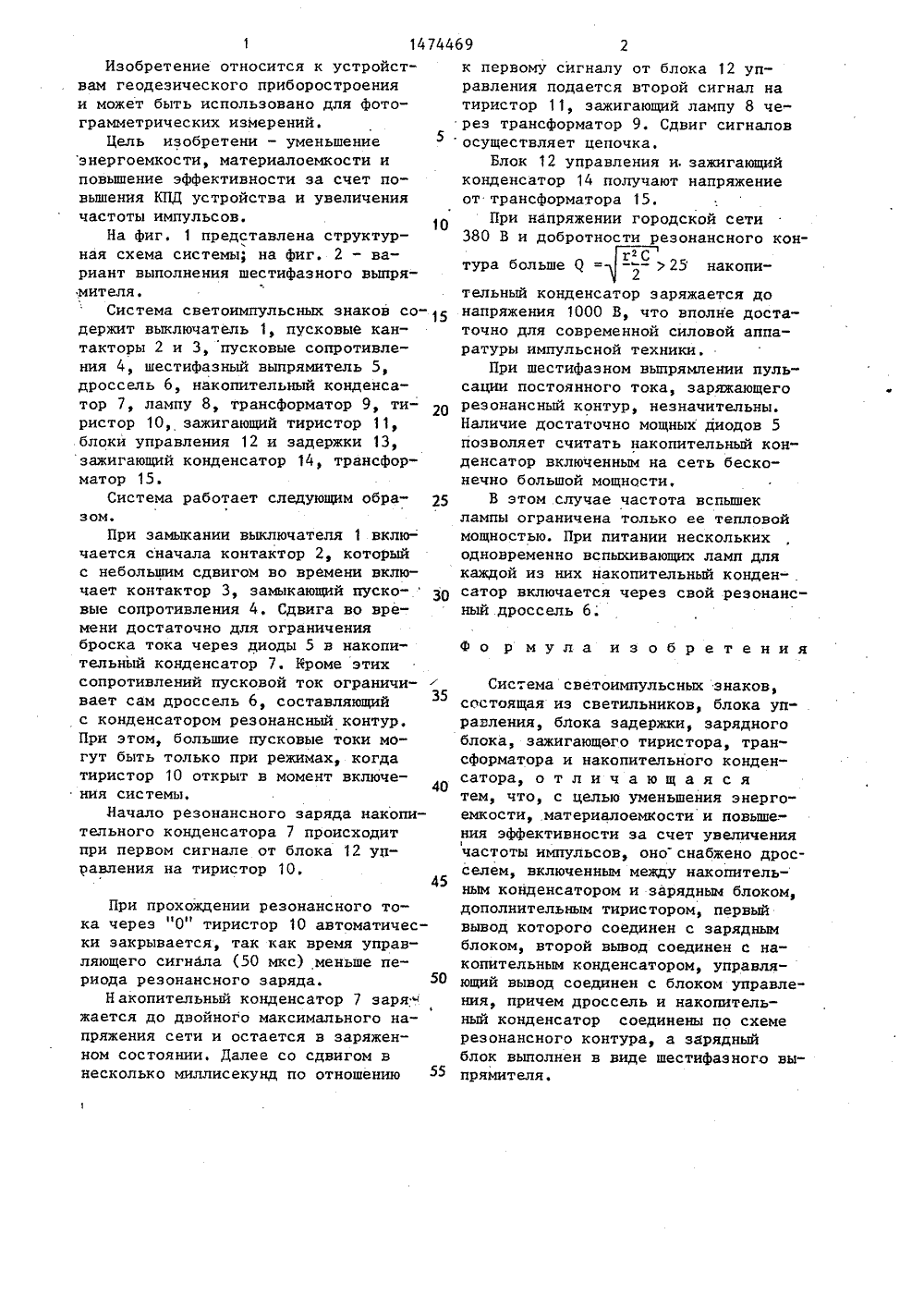

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 19 594 С 01 Н ЕН ЕЛЬСТ ОРСКОМ В.П. Жиляев Поляков, Сенилов ая стро Проспек к ИО: ных ог 197а импулВДНХ. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) СИСТЕМА СВЕТОИМПУЛЬСНЫХ ЗНАКОВ(57) Изобретение относится .к устройствам геодезического приборостроения и может быть использовано для фотограмметрических измерений. Цельюизобретения является уменьшение энергоемкости, материалоемкости и повышение эффективности, Устройство состоит из светильников 8, блока 12 управления, блока 13 задержки, зарядного блока, выполненного в виде шестифазного выпрямителя 5, зажигающего тиристора 11, трансформатора 9,тиристора 10, резонансного контура,состоящего из накопительного конденсатора 7 и дросселя 6. 2 ил.Изобретение относится к устройствам геодезического приборостроения и может быть использовано для фотограмметрических измерений.Цель изобретени - уменьшение энергоемкости, материалоемкости и повьппение эффективности за счет повышения КПД устройства и увеличения частоты импульсов.1 ОНа фиг, 1 представлена структурная схема системы; на фиг. 2 - вариант выполнения шестифазного выпрямителя.Система светоимпульсных знаков со держит выключатель 1, пусковые кантакторы 2 и 3, пусковые сопротивления 4, шестифазный выпрямитель 5, дроссель 6, накопительный конденсатор 7, лампу 8, трансформатор 9, тиристор 10, зажигающий тиристор 11, блоки управления 12 и задержки 13, зажигающий конденсатор 14, трансформатор 15.Система работает следующим обра зом.При замыкании выключателя 1 включается сначала контактор 2, который с небольшим сдвигом во времени включает контактор 3, замыкающий пуско-. вые сопротивления 4. Сдвига во времени достаточно для ограничения броска тока через диоды 5 в накопительный конденсатор 7. Броме этих сопротивлений пусковой ток ограничивает сам дроссель 6, составляющий с конденсатором резонансный контур. При этом, большие пусковые токи могут быть только при режимах, когда тиристор 10 открыт в момент включения системы.Начало резонансного заряда накопительного конденсатора 7 происходит при первом сигнале от блока 12 управления на тиристор 10.45При прохождении резонансного тока через "0" тиристор 10 автоматически закрывается, так как время управляющего сигнала (50 мкс) меньше периода резонансного заряда. 50Накопительный конденсатор 7 зарядФ жается до двойного максимального напряжения сети и остается в заряженном состоянии, Далее со сдвигом в несколько миллисекунд по отношению к первому сигналу от блока 12 управления подается второй сигнал на тиристор 11, зажигающий лампу 8 через трансформатор 9. Сдвиг сигналов осуществляет цепочка.Блок 12 управления и. зажигающий конденсатор 14 получают напряжение от трансформатора 15.При напряжении городской сети 380 В и добротности резонансного конг 2 Стура больше Я = -"- ) 25 накопи 2тельный конденсатор заряжается до напряжения 1000 В, что вполне достаточно для современной силовой аппаратуры импульсной техники.При шестифазном выпрямлении пульсации постоянного тока, заряжающего резонансный контур, незначительны. Наличие достаточно мощных диодов 5 позволяет считать накопительный кон" денсатор включенным на сеть бесконечно большой мощности,В этом случае частота вспышек лампы ограничена только ее тепловой мощностью. При питании нескольких одновременно вспыхивающих ламп для каждой из них накопительный конденсатор включается через свой резонансный дроссель 6;Фо р мула из обретенияСистема светоимпульсных знаков,состоящая из светильников, блока управления, блока задержки, зарядного блока, зажигающего тиристора, трансформатора и накопительного конденсатора, о т л и ч а ю щ а я с я тем, что, с целью уменьшения энергоемкости, материалоемкости и повьппе. - ния эффективности за счет увеличения 1частоты импульсов, оно снабжено дросселем, включенным между накопительным конденсатором и зарядным блоком, дополнительным тиристором, первый вывод которого соединен с зарядным блоком, второй вывод соединен с накопительным конденсатором, управляющий вывод соединен с блоком управления, причем дроссель и накопительный конденсатор соединены по схеме резонансного контура, а зарядный блок выполнен в виде шестифазного выпрямителя.14744 б 9 оставитель В. Александехред Л.Сердюкова Редактор И, Дербак Корректор А. Обр аказ 1882/ Тираж 683твенного комитета по изобретениям и от 113035, Москва, Ж, Раушская наб.,Подписи тиям при ГКНТ СССР4/5 Госуда роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
