Редин

Номер патента: 1201372

Опубликовано: 30.12.1985

Авторы: Васильев, Дубинин, Иванов, Кожевников, Редин

МПК: D03D 47/36

Метки: нити, станку, ткацкому, тормоз, уточной

...изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к текстильному оборудованию и предназначено для торможения уточной нити на ткацком станке.Цель изобретения - снижение обрыв- ности уточной нити.На чертеже изображен предлагаемый тормоз уточной нити.Тормоз содержит тормозные элементы 1, установленный неподвижно, и 2, выполненный в виде упругой пластины 3, поджатой к неподвижно установленному элементу 1 за счет упругих свойств пружины 4, Пластина 3 имеет накладку 5 из ферромагнитного материала для взаимодействия с электромагнитом 6. Накладка 5 в зоне взаимодействия с неподвижно установленным шарнирным элементом 1 на упругой пластине 3 размещена с...

Номер патента: 1180633

Опубликовано: 23.09.1985

Авторы: Коллеров, Редин, Ширшов

МПК: F16L 3/22

Метки: кабелей, крепления, несущей, пучка, стенке, трубопроводов, узел

...относится к областимонтажных и специальных работ иможет найти применение при прокладке трубопроводов малого диаметра икабелей в помещениях. 5Целью изобретения является упрощение монтажа пучка путем устранения .механических элементов крепежа.На фиг. 1 показано крепление,вид спереди; на фиг. 2 - вид А на 10фиг. 1; на фиг. 3 - ленты кронштейна, вид спереди; на фиг. 4 - лентаскобы, вид спереди, на фиг, 5 - разрез Б-Б на Фиг. 4.Узел крепления пучка трубопроводов (кабелей) состоит из охватывающейпучок и связываемой с несущей стенкой 1 П-образной скобы 2 из ленты,Между скобой и несущей стенкой размещен заранее прикрепляемый к послед ней П-образный кронштейн 3, ригель 4 которого размещен вертикально и имеет окна; верхние 5 - с верх"ними...

Номер патента: 1169699

Опубликовано: 30.07.1985

Авторы: Агафонов, Бессонов, Редин, Чегодаев, Якимов

МПК: B01D 19/02, C12M 1/00

Метки: механический, пеногаситель

...анижняя полость 14 с торца сообщаетсяс внутренним объемом аппарата 1.Во втулках 4 и 5 и валу 2 имеются Эсоответственно отверстия 16 и 17, связывающие два межтарельчатых пространства с полостью 13 вала 2, Пространство между двумя нижними тарелкамисообщается прн помощи отверстий 18 4 Ои 19 с полостью 14. Верхняя полость 13 вала 2 через отверстия 20сообщается с выхлопным патрубком 15.К ребрам 12 нижней конической тарелки 8 прикреплен диск 21, причем 4последний расположен с кольцевым зазором 22 относительно вала 2,Механический пеногаситель работает следующим образом,Пена, образующаяся в процессеработы в аппарате 1, поднимаетсяот зеркала жидкости и достигаетвращающегося пеногасителя. При барботировании жидкости в аппарате...

Номер патента: 1164756

Опубликовано: 30.06.1985

Авторы: Алексеев, Иванов, Казаков, Редин

МПК: G06M 11/00

Метки: предметов, счета

...прохождении зоны счета. Это достигается определенной ориентацией изделий в зоне счета фотодатчика. При больших скоростях движения эта задача усложняется, особенно для изделий, не допускающих механических повреждений, Необходимо предусматривать очистку воздуха от масла и пыли, так как, проходя через фотодатчик, эти примеси забивают отверстия, пропускающие излучение от свето- и фото- диода.Цель изобретения - повышение точности, быстродействия и надежности устройства.Поставленная цель достигается тем, что в устройство для счета предметов, содержащее трубку, на одном конце которой выполнено сквозное отверстие, с одной стороны которого установлен источник света, а с другой - фотоприемник, выход которого соединен с первым входом счетного...

Номер патента: 1154209

Опубликовано: 07.05.1985

Авторы: Ахмет-Галиев, Редин, Телемтаев, Тюрин

МПК: G01N 1/10

Метки: барабана, вращающегося, отбора, проб

...известное устройство для отбора проб становится неработоспособным. Кроме того, установка пробоотборцого устройства внутри барабана затруд.няет его эксплуатацию.Целью изобретения является повышениепроизводительности труда за счет обеспечения непрерывности отбора проб рабочегораствора независимо от направления вращения барабана и возможности корректирующего воздействия при изменении концентрации раствора.Указанная цель достигается тем, что вустройстве для отбора проб из вращающегося барабана, содержащем пробоотборнуютрубку, соединенную заборным концом свнутренней полостью барабана и снабженную фильтром, барабан снабжен цапфой сЬ т 1)оист сгамп и 1 лваи н чцлйбоковых поверхностей деревпо барабаиа 1, на ес вне.иней стороне и на...

Номер патента: 1152612

Опубликовано: 30.04.1985

Авторы: Агафонов, Володин, Редин, Чегодаев

МПК: B01D 19/02

Метки: механический, пеногаситель

...сообщается с внутренним объемомаппарата 1, Во втулках 4 и 5 и валу2 имеются отверстия соответственно6 и 17, связывающие два межтарелоч1152 Ьных пространства с полостью 13 вала 2. Пространство между двумя нижними тарелками сообщается при помощи отверстий 18 и 19 с полостью 14.В корневой части верхней конической тарелки 8 имеется ряд отверстий 20, а ребра 12 в пространстве между двумя верхними тарелками выполнены с выступами 21, размещенными в отверстиях 20, и их поверхности, выступаю-О щие над тарелкой и обращенные к набегающему потоку, выполнены с шероховатостями 22, например в виде частых поперечных канавок.Механический пеногаситель работает 5 следующим образом.Пена, образующаяся в процессе работы в аппарате 1, поднимается вверэ...

Номер патента: 1149987

Опубликовано: 15.04.1985

Авторы: Грабко, Редин

МПК: B01D 3/20

Метки: аппаратов, газораспределительное, массообменных

...аппаратов, выполненном в виде диффузора с цилиндрической обечайкой, цилиндрическая обечайка в нижней части снабжена коцическо-цилиндрической обечайкой с вертикальными пластинами, соединяющими ее с корпусом аппарата и образующими вертикальные каналы для прохода газа и стока отложений.Повышение эффективной работы устройства путем предотвращения забивания его различными отложениями и облегчения стока отложений в нижнюю часть аппарата достигается тем,что перегородка выполнена не горизонтальной, а наклонной в видеконической обечайки, ца которой откладываются различные отложения, находящиеся в коксовом газе, а затемувлекаемые газовым потоком стекаютв нижнюю часть аппарата через вертикальные каналы, образованные вертикальными пластинами....

Номер патента: 1106618

Опубликовано: 07.08.1984

Авторы: Блащук, Василенко, Зыков, Коваль, Кротенков, Круцан, Мелехов, Редин, Шеленков

МПК: B23K 31/00

Метки: корпуса, резервуара, сварного

...штамповкой из заготовки 2,Предлагаемый способ сварки обеспечивает однородность структуры шва, что при эксплуатации резервуаров с такими швами исключает возможность возникновения локальных коррозионных поражений и коррозионного растрескивания.Этот способ можно применять при изготовлении резервуаров из высококор" розионных материалов, в частности, титановых сплавов 4200, 4201, 4205, отличающихся высокой стоимостью и неудовлетворительной технологичностью, например, при штамповке. При изготовлении штамповкой толстостенных днищ резервуаров из указанных материалов возникают трещины. Поэтому в качестве основы резервуара можно применять технически чистый титан ВТ 1-0 или титайовый сплав АТЗ, которые плакируются тонким слоем одного...

Номер патента: 1101260

Опубликовано: 07.07.1984

Авторы: Агафонов, Бабошин, Володин, Редин

МПК: B01D 19/02

Метки: пеногашения

...смазки подшипниковых узлов пеной из аппарата.Поставленная цель достигается тем, что устройство для пеногашения, содержащее цилиндрический корпус с выходным патрубком для газа, вал с блоком паногашения, установленный внутри корпуса посредством расположенных один над другим подшипниковых узлов, присоединительный фланец и систему подачи охлаждающей среды из аппарата, снабжено шнеком, вал выполнен полым, а система подачи охлаждающей среды выполнена в виде двух рядов отверстий, расположенных на образующей корпуса, причем шнек закреплен на валу и размещен в корпусе между рядами отверстий, выходной патрубок расположен выше верхнего подшипникового узла.Целесообразно ряды отверстий в корпусе выполнить около торцов подшипниковых узлов, а...

Номер патента: 1098973

Опубликовано: 23.06.1984

Авторы: Альшанников, Бабочкин, Виноградов, Внуков, Доронин, Кириллова, Клауч, Кузьменко, Натапов, Редин, Рябикина, Тишаев

МПК: C22C 38/30

Метки: быстрорежущая, сталь

...6,00-7,00Ванадий 1,30-1,60Кобальт 5,00-5,50Молибден 5,00-5,50Ниобий 0,05-0,25Железо ОстальноеНедостатками известной стали являются пониженные механические, тех" нологические и режущие свойства.Целью изобретения является повышение механических, технологических и режущих свойств.Цель достигается тем, что быстро- режущая сталь, содержащая углерод, хром, вольфрам, молибден, ванадий, кобальт, ниобий, железо, дополнительно содержит азот при следующем соот-ношении компонентов, мас.Ъ:Углерод . . 0,95-1,10Хром 3, 80-4, 8035 Вольфрам 1,50-2,50 Молибден 7,50-9,00 Ванадий 1,70-2,20 Кобальт 4,00-5,50 Ниобий 0,10-0,30 Азот 0,06-0,12 Железо Остальное Введение азота в количестве 0,06- 0,12 мас,В приводит к образованию в стали большого...

Номер патента: 1073488

Опубликовано: 15.02.1984

Авторы: Ершов, Меньшиков, Редин, Угрюмов

МПК: F01D 9/00

Метки: выходе, лопаточной, неравномерности, потока, решетки, турбомашины, уменьшения

...потока в выходной части межлопаточного канала возникает значительная неравномерность течения, что является следствием влияния радиального зазора на всей протяженности хорды лопатки, а также эффекта воздействия подвижной локализующей поверхности, что снижает КПД турбомашины.Целью изобретения является повышение КПД турбомашины.Указанная цель достигается тем, что согласно способу уменьшения неравномерности потока на выходе из лопаточной решетки турбомашины путем локализации входной неравномерности потока и отбора пограничного слоя с ограничивающей торцевой поверхности локализацию осуществляют непрерывным перемещением входной части по меньшей мере одной ограничивающей поверхности вдоль фронта решетки в направлении от стороны разрежения...

Номер патента: 1070365

Опубликовано: 30.01.1984

Авторы: Агафонов, Редин, Салач, Синицын

МПК: F16K 3/24

Метки: клапан

...тем, что в клапане, содержащем корпус с проточным каналом и установленный перпендикулярно каналу с возможностью возвратно-поступательного движения шток, снабженный на конце запорным элементом в виде пробки из упругого материала, корпус снабжен кольцевым упором с уплотняющим упругим кольцом, обращенным в сторону проб. ки, а пробка выполнена с продольными пазами, расположенными по периферии, причем расстояние между соседними пазами больше диаметра проточного канала, кольцевой упор расположен от проточного канала на расстоянии не менее высоты пробки, а внутренний диаметр уплотняюшего кольца меньше расстояния между основаниями диаметрально расположенных пазов.Кроме того, пробка снабжена упругодеформируемым элементом расположенным в...

Номер патента: 1070232

Опубликовано: 30.01.1984

Авторы: Васильев, Дубинин, Редин

МПК: D03D 49/04

Метки: регулятор, станка, ткацкого, товарный

...- ,ности ткани по утку, Кроме того, наличие в приводе тормозных приспособлений для фиксации отключенного водила или солнечного колеса обусловливает ненадежность работы устройства. УСтройство не обеспечивает измене ния плотности ткани по утку равномерно по всей ширине полосы ткани. Это .объясняется тем, что электромагнитные фрикционные муфты имеют остаточный момент, составляющий 0,1 номинального момента, и поэтому поворачивают ведомый вал вальяна после снятия с них сигнала, При этом вследствие относительно малого передаточного числа привода от муфты до вальяна под действием кинетических энергий вращающихся деталей привода вальян поворачивается на значительный угол. Этот выбег вальяна составляет ошибку в изменении плотности ткани по...

Номер патента: 1055900

Опубликовано: 23.11.1983

Авторы: Ермашкевич, Малько, Разоренов, Редин, Шелудяков

МПК: F04B 51/00

Метки: испытаний, кавитационных, насосов, стенд

...1, подсоединенныек ней всасывающий трубопровод 2 и снабженный регулятором 3 расхода напорный трубопровод 4 испьггуемого насоса 5 и центробежный газосепаратор 6, имеющий патрубок 7 отвода газа,Стенд снабжен заполненной рабочей жидкостью дополнительной емкостью 8 сабсорбционным фильтром 9 и размещенным в ней охладителем 10, Газосепаратор 6 установлен в напорном трубопроводе 4 перед регулятором 3 расхода (фиг.1)или подключен к трубопроводу 4 параллельно регулятору 3 (фиг.2), а патрубок 7, отвода газа подсоединен к нижнейчасти дополнительной емкости 8. Приэтом на выходе патрубка 7, снабженного запорным органом 11, может бытьустановлен барботажный распределитель 12. К выходу фильтра 9 подсоединен трубопровод 13 отвода очищенного газа....

Номер патента: 1048258

Опубликовано: 15.10.1983

Автор: Редин

МПК: F24H 1/32

Метки: котел, отопительный

...его работы,Цель изобретения - повышение экономичности и надежности,Указанная цель достигается тем, чтов отопительном котле, соцержащем корпус,..с обмуровкой и пакетами трубчатыхсекций, образующими противоположныестенками топки, а также перецние, срение и задние опускные газоходы, сообщаю-щие полость топки о сборным горизонта .дьным газоходом, верхние участки секцийкажцого пакета расположены с образомнием с поверхностью обмуровки продольных проемов, разделенных поперечными40перегородками на поворотные камеры,. снабженные съемными люками, а опускныезадние газоходы выполнены с проходнымисечениями, превышакацими прохоцные сечения средних и передних опускных газоходов.На фиг, 1. показан котел, поперечноесечение; на фиг, 2 - частичный...

Номер патента: 997380

Опубликовано: 30.09.1983

Авторы: Дубинин, Редин, Ялфимов

МПК: B65H 51/22

Метки: нити, подачи

...его от осевого перемещения, позволяет поддерживать постоянное заданное число витков нити на барабане при работе устройства. Нитечувствительное устройство такой конструкции улучшает процесс сматывания нити с барабана, что упрощает конструкцию устройства для накопления нити в це. лом.На фиг. 1 схематически изображено устройство для подачи нити в разрезе; на фиг, 2 - вариант выполнения нитечувствительного устройства с одним токопроводящим эластичным кольцом в разрезе; на фиг. 3 - то же, с двумя токопроводящими эластичными кольцами в разрезе.В корпусе 1 см. фиг. 1 и 2) устройства для подачи нити смонтирован статар электродвигателя 2 с обмотками 3 и нитевод 4 на подшипниковых опорах 5. На нитеводе 4 жестко закреплен ротор 6, приводящий во...

Номер патента: 1042772

Опубликовано: 23.09.1983

Авторы: Агафонов, Гречихин, Петров, Редин

МПК: B01D 19/02

Метки: механический, пеногаситель

...пеногаситепе, содержащемвертикальный попый вап с цвумя изопи 50 рованными полостями, одна из которыхоткрыта с торпа, и размещенные на вапу втулки с коническими тарелками иребрами, пространство между которымисоединено каналами с полостями вала55 полости вала расположены соосно, верхйщ тарелка выполнена с отвератиямиу вершинь 1, втупка между цвумя верхними тарепками выполнена сплошной, а,бЪЦ 3 1042772 а втулка межцу цвумя нижними тарелка- реэ отверстие 20 поступает в верхнее ми выполнена с отверстиями, сообщаю межтарелочное пространство и также шимися с нижней полостью вала., разгоняется навстречу поступающей вНа чертеже изображен обшйй виц пеногаситель пене. В резупьтате поцйятия устройства, процольный разрез. " 5 уровня пены оно...

Номер патента: 1041833

Опубликовано: 15.09.1983

Авторы: Агафонов, Володин, Редин, Синицын, Черепков

МПК: F25B 45/00

Метки: выделения, газовой, смеси, хладагента

...маслоогдедитедь, конденса,тор паров Хдадагента, подключенный 25к автономной холодильной машине, снаб.женной водяной магистрадью, и сборникжидкого хдадагента, допапнитедьно содержит последовательно соединенныедвухпопостной теппообменник с двумя ЗОпараддедьно установленными цеопитовымиосушитедями, причем одиа.попость гепдообменника и осушители вкдючены в контур между масдоогдепитедем и конденсатором паров хдадагента, а вторая полость вкдючена в водяную магистрвдьперед хмодидьной машиной,На чертеже схематично представленапредпагаемая установка,Установка содержит циркуляционныйконтур 1, в котором установпены компрессор 2, масдоотделитедь 3, конденсатор 4 паров хдадагентв, подкпюченныйк автономной хоподидьной .машине 5,снабженной, водяной...

Номер патента: 968963

Опубликовано: 23.04.1983

Авторы: Донских, Дубинин, Редин

МПК: B65H 51/22

Метки: накопления, нити, подаче

...укладки нити на барабане, а также снижение обрывности уточной нити при прокладывании ее взев основы при использовании устройства в ткачестве.Укаэанная цель достигается тем,что в известном устройстве накопления уточной нити во время ее подачи, содержащем электродвигатель, 5ротор которого жестко соединен снитеводом, нитенакопительный барабан, установленный на нитеводе своэможностью свободного вращения,соединенный с нитеводом нитепроводник для укладки нити на барабан,нитевод выполнен из двух коаксиально расположенных и жестко соединенных одинс другим стаканов, а статор электродвигателя выполнен из двух коаксиально расположенных с зазоромодна относительно другой частей,при этом наружный стакан нитеводарасположен в зазоре между...

Номер патента: 996307

Опубликовано: 15.02.1983

Авторы: Жарова, Колчанова, Редин

МПК: B65H 51/22

Метки: машине, накопления, нити, подаче, текстильной

...опорного элемента в зону действия тормозного элемента. Непрерывное взаимодействие поверхностей тормозного и опорного элементов в точке, бегущей по эллипсу в направлении вращения приводного вала, обеспечивает благоприятные условия для препятствия вращения барабана при отсутствии дополнительных колебаний и вибраций, возникающих в случае использования средства предотвращения вращения барабана с дискретным взаимодействием поверхностей тормозного и опорного элементов, Плавное, непрерывное вхождение точек поверхности опорного элемента, представляющего собой выступающую над боковой поверхностью барабана часть качающегося диска с наружным профилем эллиптической формы, в зону действия тормозного элемента позволяет получить взаимодействие...

Номер патента: 958714

Опубликовано: 15.09.1982

Авторы: Герасименко, Ершов, Незым, Павленко, Редин

МПК: F04D 27/02

Метки: компрессора, многоступенчатого, неустойчивого, обнаружения, работы, режима, ступени-инициатора

...тангенциально в плоскости вращения рабочего колеса 6 и ориентировано против направления его вращения. Выход датчиков 1 соединен через многоканальный усилитель 8, коммутирую щий блок 9 и фильтр 10 с регистрирующей аппаратурой 11 и осциллографом 12.Устройство работает следующим образом.При работе многоступенчатого компрессора 5 приемники полного давления 2 фиксируют давление в проточках 3 в статоре 4 над рабочими колесами 6 каждой ступени. По мере приближения к границе устойчивых режимов многоступенчатого компрессора 5 в одной из ступеней, имеющей наименьший запас устойчивости, до перехода ее в режим вращающегося срыва в кольцевой проточке 3 появляется тангенциальная составляющая пульсаций полного давления.Эта составляющая в виде...

Номер патента: 938259

Опубликовано: 23.06.1982

Автор: Редин

МПК: G05B 13/02

Метки: самоорганизующаяся

...порядке возрастания или убывания),Упорядоченные значения мер близости с выходов блока 14 ранжировки поступАют на соответствующие входы второй группы входов блоков индентификации 131-13 , которые устанавливают взаимно-однозначное соответствие между величинами мер близости на входах и выходах блока 14 ранжировки, тем самым устанавливая оценочный порядок смены состояний.Для этого, например, в блоке 131 идентификации (1К ( и) значение мерыблизости с выхода анализатора 8 к срав" нивается попарно с значениями мерблизости на каждом из выходов блока14 ранжировки.Установление единственного равенства в данном блоке означает установление взаимно-однозначного соответствия. Если такое равенство в данном блоке не единственное (что может произойти...

Номер патента: 926365

Опубликовано: 07.05.1982

Авторы: Ершов, Незым, Редин

МПК: F04D 27/02

Метки: компрессор, осевой

...кромкам 4 и 5.При работе осевого компрессорапограничный слой с поверхности корпуса 1 и с поверхности рабочей лопатки 2 в зоне входной кромки 4 ис поверхности рабочей лопатки в зоневыходной кромки 5, где толщина погра-ничного слоя на профиле максимальна,сбрасывается в канавки 3, и импульсэтой части потока возрастает засчет образования высокоскоростныхструй в канавках.При дросселировании компрессораэтот механизм вместе с массообменомосновного потока с потоком в канавках увеличивает диапазон бессрывнойработы компрессора, затягивая отрывпотока на лопатках.В средней зоне между входной и ЗО выходной кромками 4 и 5 лопатки 2,926365 Формула изобретения Составитель К. Алексеев Редактор Н. Лазаренко Техред А, Ач Корректор Ю МакаренкоЗаказ...

Номер патента: 922739

Опубликовано: 23.04.1982

Автор: Редин

МПК: G06F 7/64

Метки: дифференцирующее

....работы отрицательными приращениями аргумента и игнорирование знака второй производной на отдельных участках изменения функции.Наиболее близким к изобретению по технической сущности является устройство, содержащее интегратор, входом приращений аргумента подключенный к первому входу устройства,инверсным входом приращении функциисоединенный с. выходом устройства иследящего интегратора, входом приращений аргумента соединенного стретьим входом устройства, а входомприращений функции соединенного с выходом сумматора, первым и вторымвходом соединенного с выходом интегратора и вторым входом устройствасоответственно 1 21,Недостатком данного устройства является невозможность функционирования по назначению при отрицательныхприращениях...

Номер патента: 865784

Опубликовано: 23.09.1981

Авторы: Коваленко, Редин

МПК: C01B 17/76

Метки: башни, конденсатора, работы

...необходимого для превращения окислов азота в мо" 39 лекулярный азот, от количества поступающих на башню-конденсатор газов конт,.ктирования и содержания в них окислов азотаСчч=0,37810 Чг(1,304 Скр++ Ско) (2) где С(н и Чн - расход аммиака,кг/чи м "/ч, соответственно;Ч, - количество газовконтактированиям /ч;Сир и Ср - содержание соответствующих окисловазота в поступающихна башню-конденсатор газахмг/м.На чертеже представлена схема реализации предлагаемого способа. 46Сигналы с датчиков,пропорциональные измеряемым параметрам процесса - количеству газов контактирования 1, поступающих на башню-конденсатор и концентрации 2 в них окислов азота (ИО и МО 2) поступают ваналоговое вычислительное устройство 3, состоящее из блоков и стандартных...

Номер патента: 860841

Опубликовано: 07.09.1981

Авторы: Власов, Дерюжкина, Козлов, Красношевская, Мухленов, Редин, Туболкин

МПК: B01D 53/72, B01D 53/86

Метки: газов, отходящих

...Корректор Р. Беркович Заказ 6502 Изд. Ле 540 Тираж 712 В 11 ИИПИ Государственного комитета СССР по делам н: обрстеиий и открытий 113035, Москва, Ж, Раунская иаб., д. 4/5Подписное Загорская типография Упрполиграфиздата Мособлисполкома ной цспп, увеличивается эерфсктииность удалсппя и достигается полнота очистки,Выбор иГгсрвала температур всдения процссса очистки (30 - 100 С) обусОвле 11 особенностью полнаСрпзацпи нспрсдсльных сосдпнсний, особснно акролсппа, на поверхности гстерогенного кислотного катали:а- тора, а также спецификой протекания адсорбционпых процессов, При тсмпературс ниже 30 С сни)к 11 стс 51 вероятность Ориентации молекул мономсра по отношению к активному центру, а следовательно, и возможность полимеризацпи по двум...

Номер патента: 852797

Опубликовано: 07.08.1981

Авторы: Гончарова, Коваленко, Редин, Ханин

МПК: C01B 17/76

Метки: процесса, сернойкислоты

...параметрам определяют концентрацию получаемой сернойкислоты.10Предлагаемый способ основан нареализации математической модели дан-.ного технологического процесса.Концентрация получаемой сернойкислоты зависит (определяется) отконцентрации серного ангидрида и водя.ных паров, поступающих в башню-конденсатор с газом. Эта зависимостьвыражается следующим уравнением свя-.зи с учетом степени контактирования 201,225.К.С(1)н 504 К С 50+ СН огде С - концентрация серной кфО 4 ты, доли ед.С ,С О - соответственно концентра- дОции серного ангидрида иводяных паров в поступающем на башню-конденсаторгазе, кг/ мфК - степень контактирования,ед.Определить концентрации серногоангидрида и паров воды, поступающихв башню-конденсатор, не представляется...

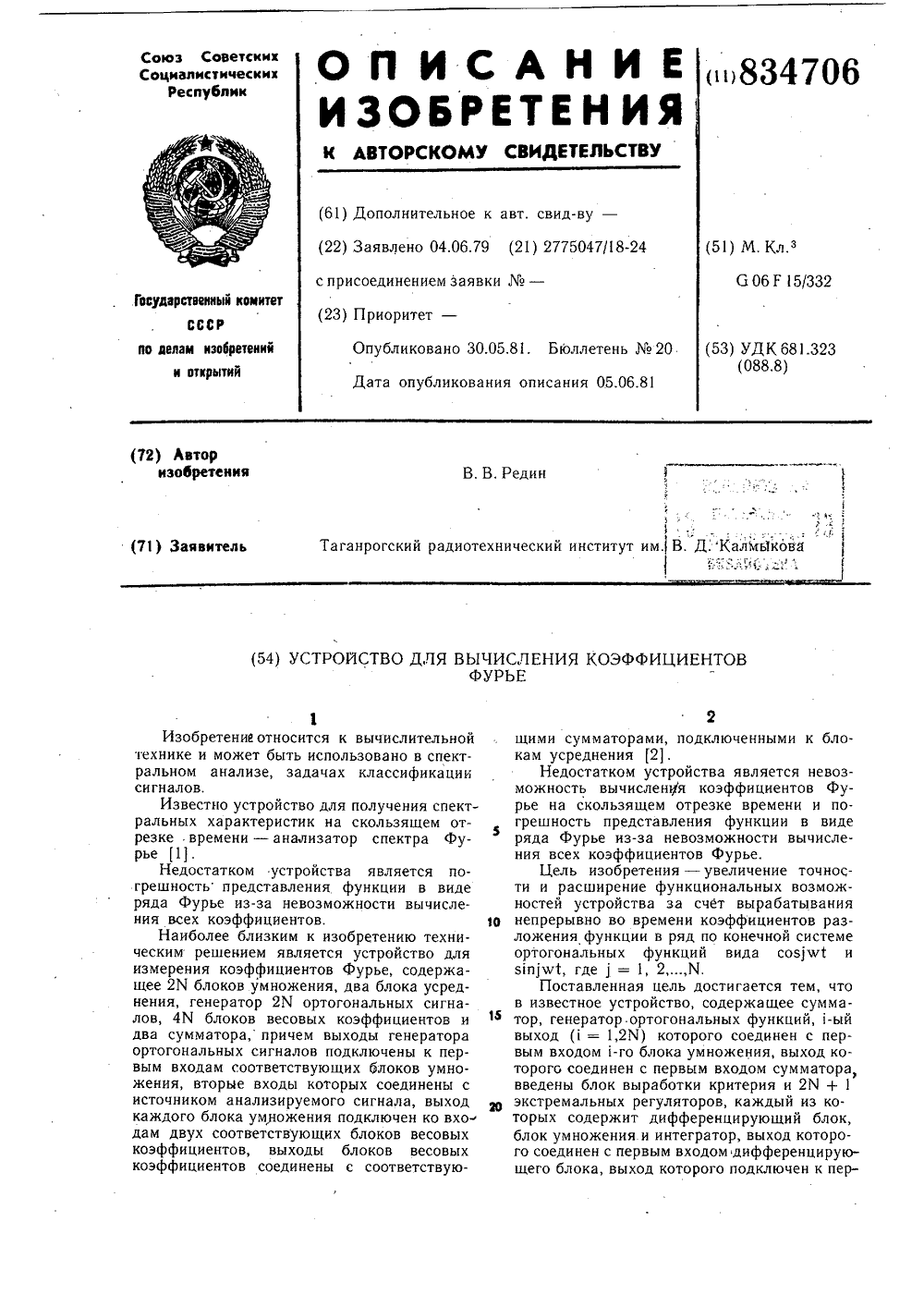

Номер патента: 834706

Опубликовано: 30.05.1981

Автор: Редин

МПК: G06F 17/14

Метки: вычисления, коэффи-циентов, фурье

...функций, блоки 4 умножения, экстремальные регуляторы 5, блок 6выработки критерия, сумматор 7, 1-й 8 и2-й 9 входы сумматора, блок 10 умножения,выход 11 блока 6, дифференцирующий блок12, вход 13 регулятора 5, блок 14 умножения, зо2-й 15 вход блока 14 умножения, интегратор 16, вход 17 независимой переменной интегратора 16, выход 18 регулятора 5.Функционирование устройства осуществляется следующим образом,Пусть в 1-м такте на вход 17 экстремальных регуляторов подано приращение Ь 1, которое, будичи умноженным в интеграторах7064 критерия, где, будучи сложенным в сумматоре 7 с приращением Ь, поступившим на инверсный вход 9 с выхода блока 1, дает на его выходе приращение Ь(1,-1);, которое, будучи умноженным в блоке 10 на себя, дает на...

Номер патента: 824218

Опубликовано: 23.04.1981

Автор: Редин

МПК: G06F 17/14

Метки: вычисления, коэффициентовфурье

...сигналов подключены 25 ,х первым входам соответствующих блоков умножения вторые входы которых аоедвнеиы с источником анализируемого сигнала, выход каждого блока умножения подключен ко входам двух со; 30 ответствующих блоков весовых коэф-Фициентов, выходи блоков весовыхкоэффищентов соединены с соответствующими сумматорами, подключеннымик блокам усреднения Г 2 .Недостатком устройства являетсяневозможность вычисления коэффициентов Фурье на скользящем отрезке времень и погрешность представления Функции в виде ряда Фурье из-за невозможности вычисления всех коэффициен-.тов фурье,Цель изобретения, - расширениефункциональных возможностей устройства за счет вычисления скользящегоспектра и увеличение точности.Поставленная цель...

Номер патента: 821744

Опубликовано: 15.04.1981

Авторы: Бакастов, Орлов, Пахомов, Редин

МПК: F04B 37/02

Метки: дисперсного, загрузки, сорбента

...посредством кольца 12 с винтами13С целью уменьшения нагрузки на 29 тонкостенный корпус 1 насоса при вра"щении системы кожух прикреплен кфланцу 2 винтами 14 и к подпятнику:7 винтами 15, Для обеспечения воэможности осевой деформации корпуса приуплотнении сорбента винты 15 установлены в пазах 16, выполненных в комухе 11. Насос с закрепленным нанем устройством установлен в центрах17 и 18 вращения, первый из которых 30 размещен в проточке крышки 4 и лонтактирует с уплотннтельным элементом, .а второй - в осевом сверленни 9 болта 8. Сорбент загружают в насос через отверстие крышки 4 при открытом вентиле 5 и снятом центре 17.После загрузки Фракции сорбента с максимальным размером частиц устанавливают центр 17, закрывают вентиль 5 и...
