Рачинский

Номер патента: 1477482

Опубликовано: 07.05.1989

Авторы: Гапончук, Колесов, Мороз, Рачинский, Семенюк, Якимчук

МПК: B08B 3/10

Метки: мойки

...в отверстия диска 11, соединенного колонками 12 скрьппкой 7, которая может перемещаться только поступательно вдоль камеры мойки 2 при помощи колонок 8 инаправляющих 1.После закрытия камеры 2 крьппкой7 (фиг. 1) включаются в работу электромагниты 6, которые задают пространственные колебания сменному активатору 4, создающему турболентныйпоток моющего раствора в камере 2,Синхронно с электромагнитами 6включается и электромагнит 10, притягивающий диск 11, выходящий из соединения с пальцами 15 и 16,В положении, когда крьплка 7 закрыта, поток жидкости омывает деталь20, вал-винт 18 продолжает движениевниз до моментов, пока колонки 22и 23 не выйдут из соединения с крьппкой , После этого входят в замыкание полумуфты 28 и 29 и вал-винт 18начнет...

Номер патента: 1399467

Опубликовано: 30.05.1988

Автор: Рачинский

МПК: E21C 47/10

Метки: добычи, месторождений, облицовочных, плит, трещиноватых

...рисунка камня в облицовочныхпанелях,На фиг. 1 схематически изображенуступ после .нанесения подложек и проходки резов, отделяющих верхний рядплит, вид сбоку; на фиг. 2 - то же,вид спереди; на фиг. 3 - трехслойнаяплита.Способ добычи облицовочного камня 15из трещиноватых месторождений включает нанесение на массив 1 (фиг. 1)подложек 2 по всей площади изготавли"ваемой панели, в том числе приклеиванием, маркировку подложек по их расположению на отделяемой панели и отделение плит затыповочным 3 и фронтальными 4 и 5 реэами (фиг. 2). Плитасостоит иэ лицевого слоя облицовочного камня б (фиг. 3), слоя клея 7 25(вяжущего вещества) и подложки 2.Предлагаемый способ добычи облицовочного камня из трещиноватых месторождений осуществляют следующим...

Номер патента: 1385265

Опубликовано: 30.03.1988

Авторы: Бурый, Васильев, Линцов, Рачинский

МПК: H03H 21/00

Метки: калмана, фильтр

...действует сигнал Ис первого выхода блока 11. В первом сумматоре 3 происходит суммирование величины в соответствии с (3) а сами оценки ц вырабатываются на выходе интегратора 4, с выхода которого сигнал поступает на третий умножитель 7, а также на входы первого синусного преобразователя 5 и косинусного преобразователя 6, выходные сигналы которых поступают соответственно на второй вход первого сумматора 3 и второй вход пятого умножителя 10, гдед(цф) вырабатывается сигнал - -"- , котоаВ+ ф рый поступает на второй вход четвертого умножителя 8. С выхода первого синусного преобразователя 5 сигнал Е(8+) через делитель 12 в виде1385265 12зхп(8+) поступает на первый вход второго умножителя 9, с выхода кото 1 аК(я)рого в виде ------ О посту2...

Номер патента: 1344903

Опубликовано: 15.10.1987

Авторы: Жидков, Ключников, Рачинский

МПК: E21C 47/10

Метки: камнерезная

...массиве, располагая наконечник 9 над скважиной. Электродвигателем 11 через редуктор 12 вращаютходовой винт 13 и подают вниз ходовую гайку 15 с кареткой 16, Вместе скареткой 16 по стойке 17 опускаетсяповоротная втулка 18 с консолью 19и связанный с ней через вилку 20оси 21 хомут 22, а также перфораторную штангу 10, вилку 8 с прорезнымшкивом 7 и наконечником 9. При входенаконечника 9 в скважину он разворачивает перфораторную штангу 10 параллельно оси скважины, Установка перфораторной штанги 10 вдоль скважиныосуществляется благодаря тому, чтовтулка 30 коромысла 31, подвижный22 и неподвижный 42 хомуты имеют по134 903 Составитель ВПушкарскийРедактор И. Сегляник Техред Л.Олийнык Корректор Л.Пилипенко Заказ 4898/33 Тираж 452ВНИИПИ...

Номер патента: 1337391

Опубликовано: 15.09.1987

Авторы: Андреева, Васильева, Гриншпан, Капуцкий, Лущик, Рачинский, Цыганкова

МПК: C08B 1/00

Метки: растворов, целлюлозы

...уменьшение вязкостиполучаемых растворов. 10П р и м е р 1. Для получения52-ного раствора целлюлозы в триэтиламинооксиде (ТЭАО) 7,5 мас.7. распущенной сульфатной целлюлозы со СП помещают в колбу, снабженную мешалкой, и заливают 142,5 мас.7. ТЭАО. ПоЬлученную массу перемешивают при 50 Си через 4 ч получают вязкий однородный раствор целлюлозы. Вязкость полу. ченного раствора при 20 С составляет 20125,9 Па с.П р и м е р 2. 5 ч распущеннойсульфатной целлюлозы, помещенной вколбу как в примере 1, заливают смесью, состоящей из 803 ТЭАО и 207. нитрометана (НМ) (предельно допустимаяконцентрация - ПКД = 30 мг/м ) масс.,которая получена смешением 76 мас.ЖТЭАО и 19 мас,НМ, После перемешиования массы в течение 2 ч при 40 Сполучают однородный раствор...

Номер патента: 1313662

Опубликовано: 30.05.1987

Авторы: Бондарь, Векслин, Миртенбаум, Мороз, Рачинский, Скридулий

МПК: B24B 31/06

Метки: вибрационной

...рабочих камер осуществляетсяперемещением передвижной планки 13по пазу 12 кривошипа 11.Напряжение питания двигателей 40 осуществляется от источника питания через токоподводящие кольца 3и контактные щетки токосъемника 5,провода от которых проложены внутриполой оси 7 и подключены к клеммной 5 колодке электродвигателей 9.Напряжение на установленные в камерах 22 электроды 26, 31 подаетсяот источника питания через токосъемники 5 и 34, соединенными между со бой проводами, проложенными внутриполых осей 7.Токосъемники 34 соединены с электродами 26 и 31 проводами 35.Равномерность и интенсивность об работки обеспечивается сложным пространственным движением и осцилляционными движениями: угловыми и поступательными. Поступательные...

Номер патента: 1284549

Опубликовано: 23.01.1987

Авторы: Дрожжин, Капранов, Назаров, Образовский, Рачинский, Хан, Ширяева

МПК: A61H 23/00

Метки: больных, бронхолегочных, лечения, муковисцидозом, осложнений, профилактики

...общей слабостью, вялостью, быстрой утомляемостью, частым мучительным приступообразным кашлем с трудноотделяемой гнойной мокротой (до60,0 мл сут),В легких с обеих сторон прослушивалась масса влажных разнокалиберных,в основном мелкопузырчатых хрипов, Сердце; тоны приглушены, ритмичные, тахикардия до 160 в 1 мин. Живот мягкий, безболезненный, Печень выступает иэ под края реберной дуги на 2,0 см, неплотная. Стул непереваренный, со следами жира, зловонным запахом, до 3 раз в сутки.Общий анализ крови: лейкоцитоз до 17 тыс СОЭ ускорено до 62 мм/ч, умеренный нейтрофильный сдвиг влево. На ренгненограмме грудной клетки: на фоне умеренной генерализованной эмфиземы отмечается резкое усиление и деформация легочного рисунка диффузного характера, По...

Номер патента: 1262040

Опубликовано: 07.10.1986

Авторы: Каныгин, Рачинский

МПК: E21C 47/10

Метки: водоабразивной, камня, канат, канатной, подачи, приготовления, распиловке, смеси

...и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к горной технике и предназначено для использования в канатных пилах при добыче облицовочного кам ня. 5Цель изобретения - повышение качества приготовляемой смеси и надежности в работе,На чертеже показано предлагаемое устройство.Устройство состоит из смесителя 1 с подающим патрубком 2 с заглушенным свободным концом 3 и имеющим дозирующую щель 4, перекрываемую резиновой втулкой 5, и дополнительного перфорированного трубопровода 6. Последний имеет заглушенный конец 7 и свободный конец 8, проходит через смеситель 1 и подающий патрубок 2. Заглушенным концом 7 трубопровод 6 крепится на заглушенном днище подающего...

Номер патента: 1255970

Опубликовано: 07.09.1986

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G01R 31/3177

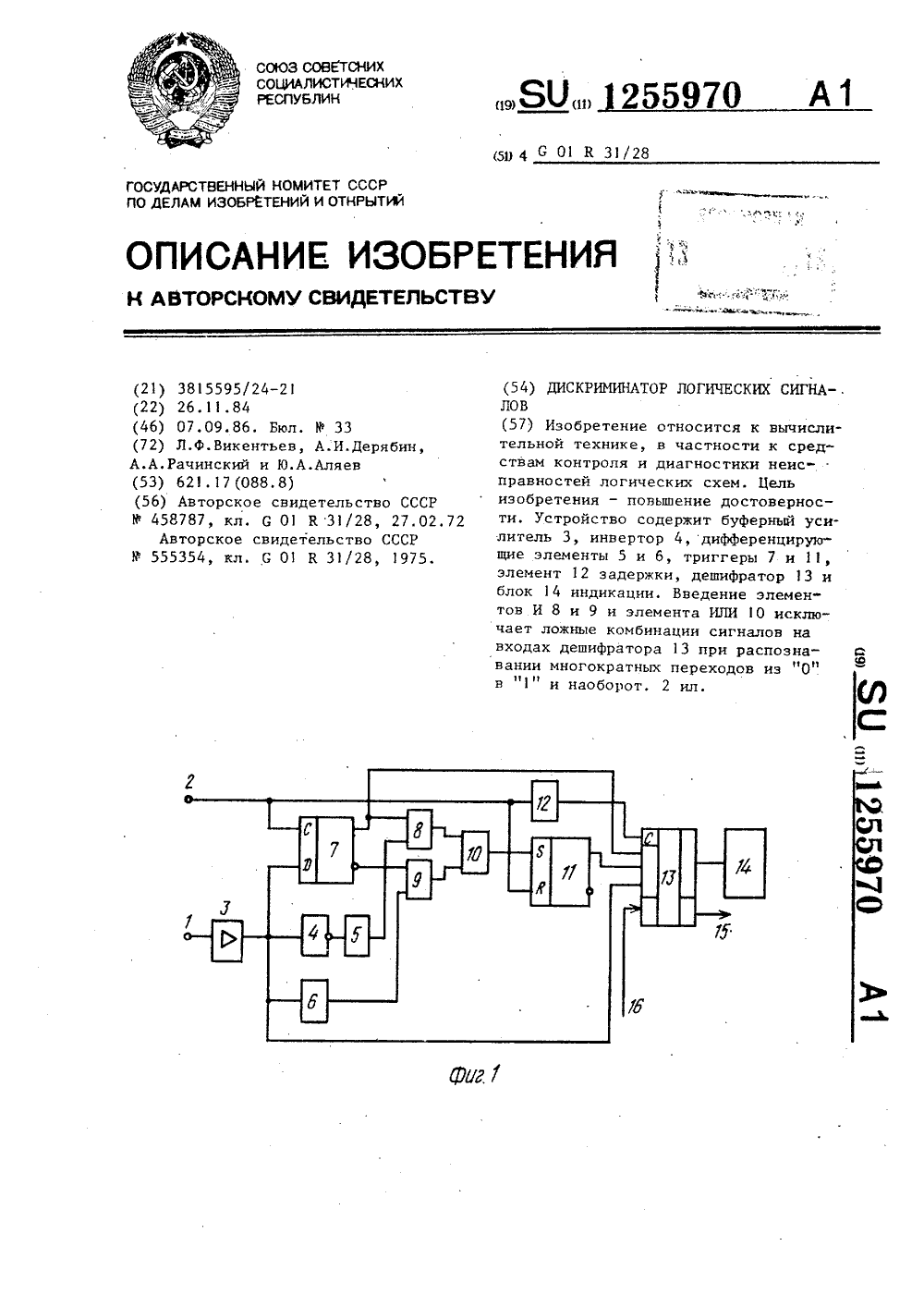

Метки: дискриминатор, логических, сигналов

...место в иссле.дуемой точке схемы до его первого 50 255970213 соединен с блоком 14 индикации,Второй выход дешифратора 13 соединенс выходом 15 прерывания дискриминато ра.5В качестве первого триггера 7 может быть использован обычный триггертипа О, а в качестве второго триггера 11 - триггер типа КЯ. В качестведешнфратора 13 можно использоватьлюбой дешифратор на четыре информационных входа, имеющий синхровход.В качестве элементов индикации могут применяться печатающие устройства, различные устройства отображения информации с запоминанием результатов измерений и т.п, изменения в очередном такте, в данном случае значение сигнала равно11О , и поступает на вход элемента 1 2 задержки . Изменения уровня сигнала в контролируемой точке усиливаются...

Номер патента: 1255402

Опубликовано: 07.09.1986

Авторы: Бондарь, Мороз, Рачинский, Скридулий

МПК: B24B 31/06

Метки: виброцентробежный, станок

...платформы 14, к которым посредством упругих элементов 15 крепятся рабочие камеры (контейнеры) 16. Каждый из упругих элементов 15 образует с геометрической осью осесимметричной рабочей камеры угол и, равный углунаклона ротора к горизонтали. Равенстно этих углов обеспечивает минимальное внецентровое сжатие упругих элементов усилием тяжести загрузки.Станок работает следующим образом.Заполненные рабочей средой камеры 16 устанавливаются конусом промежуточной платформы 14 на посадочный конус 13. После этого включается двигатель 1, который через вариатор 2 и муфту.3 приводит во вращение главный нал 4 с фрикционным катком 1 О, задающий наклонным ротором 8 вращение вокруг своих геометрических осей. Это движение посредством зубчатых передач...

Номер патента: 1252625

Опубликовано: 23.08.1986

Авторы: Карбачинский, Кожуринчев, Рачинский, Цысин

МПК: F25B 29/00

Метки: теплоснабжения

...работающим по циклу теплового насоса, и может найти применение для централизованного теплоснабжения жилых зданий, производственных и коммунально-бытовых предприятий.Цель изобретения - снижение энергозатрат. 1 ОНа чертеже схематично представлена предлагаемая система теплоснабжения.Система содержит газовый котел 1, контактный экономайзер 2 с блоком 15 3 форсунок и сборным баком 4. В последнем установлен испаритель 5 теплового насоса, имеющего циркуляционный контур с компрессором 6, конденсатором 7 и дроссельным вентилем 2 О 8. Выход из сборного бака 4 трубопроводом 9 соединен с входом в конденсатор 7, а трубопроводом 10 - с входом в блок 3 форсунок. Одновременно блок 3 подсоединен к источнику водопроводной воды трубопроводом 11, а на...

Номер патента: 1240903

Опубликовано: 30.06.1986

Авторы: Булавцев, Жидков, Каныгин, Рачинский

МПК: E21C 47/10

Метки: водоабразивной, камня, канатной, пилой, подачи, резании, смеси

...устройства абразивом.На чертеже изображено предлагаемое устройство.Устройство состоит из передвижной платформы 1 с теплоизоляционным корпусом 2, установленных внутри теплоизоляционного корпуса 2 емкости 3 с нагревателями 4 для воды, смесителя 5, емкости 6 для абразива, выполненной в виде бункера с течкой 7 и нагревателями 8 в его нижней части и загрузочным люком 9 с. крышкой О. Емкость установлена на передвижной платформе 1 и шарнирно соединена с ней с возможностью поворота. Поворот осуществляется лебедкой 11 через канат 12, верхняя часть емкости 6 скошена в сторону тепло- изоляционного корпуса 2 и снабжена двумя откидными опорами 13, состоящими из корпусов 14 и башмаков 15. Загрузочный люк 9 выполнен в верхней скошенной торцовой...

Номер патента: 1238055

Опубликовано: 15.06.1986

Авторы: Аляев, Викентьев, Дерябин, Рачинский, Синегубов

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...элементы И 22 - 30, элемент 31 НЕ, элементы ИЛИ 32, 33, контрольные выходы 34 - 40. Работа модуля при различных режимах настройки при реализации всех представителей типов бесповоротных ДНФ из пяти букв описывается следующей таблицей. Далее настройка на реализацию функции Гг = х хггзг 4-26 осуществляется путем отождествления входов 27=26 и подачи 25=1.Известно, что равенство значений двух логических переменных можно определить с помощью схемы, реализующей функцию 1= =хуГху уили 1=хеу, Тогда для дешифрации сигналов настройки 27=26 и 25=1 на выходе 35 должна реализовываться функция 135 = 25 (х 627 У х 627) или 135= 25 (26627) .Подобным образом можно получить контрольные функции для всех возможных комбинаций настроенных сигналов.Как показано...

Номер патента: 1235509

Опубликовано: 07.06.1986

Авторы: Рачинский, Родионов, Стреленко

МПК: A63B 69/10

Метки: пловцов, тренировки

...гибкими тягами 4 с элементами 5 для хвата руками и с нагружающим упругим элементом 6 сопротивления, противоположный конец которого с помощью крюков 7 соединен с рамой 1. Короткое плечо рычага 2 связано со средством регулирования скорости возвращения рычага в исходноеположение и средством для созданияпеременной нагрузки в зависимости:от скорости перемещения гибких тяг4, Указанные средства выполнены;в виде гидроцилиндра 8 с дросселем 9обратным клапаном 10 и резервуаром11. Корпус гидроцилиндра 8 шарнирно закреплен посредством кронштейна12 на раме 1,а шток его поршня шарнирно закреплен на коротком плечерычага 2. Короткое плечо рычага 2 икронштейн 12 снабжены отверстиями,с помощью которых можно изменятьрасстояние 1 короткого плеча рычага...

Номер патента: 1213408

Опубликовано: 23.02.1986

Авторы: Аджи-Вели, Журавлев, Камбаров, Новосельский, Рачинский

МПК: G01N 27/22

Метки: водоемов, динамики, заиления

...оседания фракцийв отстойнике.Устройство выполнено в виде емкостного концентратомера и содержитВычислительный блок имеет задат/чик времени отсчета, что позволяет автоматизировать процедуру обработки результатов измерений при определении весовых характеристик выпадающих в осадок фракций. 35 40 Формула изобретения 1. Способ контроля динамики заиления водоемов, заключающийся в определении через заданные интервалы времени массового содержания фракций наносов при измерении физических параметров среды на определенной глубине водоема, о т л и ч а ю - . щ и й с я тем, что, с целью осуществления возможности непрерывного контроля и повьппения точности измерений, предварительно моделируют профиль водоема и для фракций с заданной плотностью...

Номер патента: 1198506

Опубликовано: 15.12.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G06F 17/00, G06F 7/00

Метки: микропрограммный, модуль, самоконтролируемый

...элемента ИЛИ соединен снулевым входом второго триггера.Изобретение относится к автоматике, телемеханике и вычислительной технике и предназначено для реализации микропрограммных автоматов прямым интерпретационным методом.Цель изобретения - повышение достоверности контроля модуля.На чертеже представлена структурная схема устройства.Самоконтролируемый.микропрограммный модуль содержит первый элемент ИЛИ 1, второй элемент ИЛИ 2, первый триггер 3, второи триггер 4, первый элемент И 5, второй элемент И 6, элемент 2 И-ИЛИ 7, входы 8-10 модуля, выходы 11-14 модуля.Принцип работы самоконтролируемого микропрограммного модуля заключается в следующем.Если все элементы исправны, то после прихода сигнала на один из информационных входов группы...

Номер патента: 1196240

Опубликовано: 07.12.1985

Авторы: Бондарь, Мороз, Оверчук, Рачинский, Царук

МПК: B24B 39/04

Метки: вибронакатывания, деформированием, пластическим, поверхностей, поверхностным

...состоит из 1 корпуса 1, к которому жестко крепится шаговый электродвигатель 2. Ротор 3 шагового электродвигателя выполнен 2 в виде ходовой гайки, входящей в подвижное соединение с ходовым винтом 4.Для обеспечения хорошей смазки витков ротора-гайки 3 и винта 4 и циркуляции смазки на винте 4 выполнены продольные канавки (фиг.2). Удержание смазочного материала обеспечивается благодаря наличию уплотнения 5 и пробки 6 отдушины. Ходовой винт 4 выполнен заодно с ползуном 7, который может свободно перемещатьЗэ ся в пазах 8 корпуса 1,Полэун 7 жестко соединен с механизмом упругого нагружения, выполненным в виде электромагнита 9, состоящего иэ катушки 10 с соосно размещенными подвижным 11 и неподвюкным 3. Устройство по пп.1 и 2, о т - л и ч а ю...

Номер патента: 1193657

Опубликовано: 23.11.1985

Авторы: Аляев, Беляков, Викентьев, Завьявкин, Рачинский

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...третьего элемента И, первый и второй входы которого соединены соответственно с вторым настроечным входом модуля и выходом третьего элемента ИЛИ, входы которого соединены с первым и вторым информационными входами модуля, третий информационный вход модуля соединен с первым входом четвертого элемента ИЛИ и первым входом четвертого элемента И, выход которого соединен с третьим входом второго элемента ИЛИ, выход которого соеди, нен с выходом модуля, о т л и ч а - ю щ и й с я тем, что, с целью упрощения моцуля, первый и второй информационные входы модуля соединены с вторым и третьим входами четвертого элемента И соответственно, первый настроечный вход модуля .соединен с вторым входом четвертого элемента ИЛИ, выход которого соединен с третьим...

Номер патента: 1170455

Опубликовано: 30.07.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G06F 9/00

Метки: микропрограммный, модуль

...первый 7 формирователь импульсов, триггер 8, первый элемент НЕ 9, первый 10 и второй1 элементы И, третий элемент ИЛИ 12, второй 13 формирователь импуль". сов, второй элемент НЕ 14, третий 15 и четвертый 16 элементы И, выход .17 потенциальной команды и выходы 18 и 19 импульсных команд.Устройство работает следующим образом.Запускающий импульс, поступая на один из входов 2, через элемент ИЛИ 5 проходит на Б-вход КЗ-триггера 8 и переводит его в состояние 1. При этом на выход 17 модуля выдается управляющий сигнал до тех пор, пока на один из входов 3 не поступит сигнал сброса, который формируется либо операционным устройством, либо может являться управ" ляющим сигналом с другим модулем. Сигнал сброса через элемент ИЛИ б поступает на...

Номер патента: 1168923

Опубликовано: 23.07.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский, Синегубов

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...И 17 - с выходом второгоэлемента НЕ 14, первый вход шестогоэлемента И 18 - с выходом первогоэлемента НЕ 13, первый вход восьмого элемента И 19 - с выходом четвер"того элемента НЕ 15, второй входвосьмого элемента И 19 - с выхо"дом третьего элемента НЕ 16, первыйвход пятого элемента И 20 - с выхо"дом третьего элемента НЕ 16, первыйвход второго элемента ИЛИ 11 - свыходом первого элемента И 7, второйвход второго элементч ИЛИ 11 - свыходом второго элемента И 8, третийвход второго элемента ИЛИ 11 - с.выходом третьего элемента И 10,выход второго элемента ИЛИ 1 - спервым выходом 12 модуля, выходседьмого элемента И 17 - с третьимконтрольным выходом 22 модуля, вы"ход ыестого элемента И 8 - с четвертым контрольным выходом 23 модуля,...

Номер патента: 1167602

Опубликовано: 15.07.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G06F 7/00

Метки: многофункциональный, модуль

...формулы из пяти букв Ц .Недостатком его является тс, что настроечные и информационные вхсдь 1 30 .объединены. Это не позволяет автоматически перестраивать модуль на реализацию соответствующей беспсвторной функции, что ограничивает область его применения, 35 Цель изобретения - расширение области применения модуля за счет разделения входов модуля на информационные и настроечные.Поставленная цель достигается тем, что в многоФункциональный модуль, содержащий элементы И, ИЛИ, причем первый, второй и третий входы первого элемента И соединены с первым, вторым и третьим информационными входами модуля соответственно, выход первого элемента И соединен с первым входом первогр элемента ИЛИ, первый и второй информационные входы модуля соединены...

Номер патента: 1164552

Опубликовано: 30.06.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G06F 7/00

Метки: многофункциональный, модуль

...настройку 40 и не позволяет автоматически перестраивать модуль для реализации любой другой бесповторной Функции,Цель изобретения - расширение области применения модуля за счет 45 разделения входов модуля на информационные и настроечные.Поставленная цель достигается тем,что в многофункциональныймодуль, содержащий элементы И, ИЛИ, причем . 50 входы первого элемента И соединены с первым, вторым, третьим и четвертым информационными входами мо, дуля соответственно, входы первого элемента ИЛИ соединены с вторым, 55 третьим и четвертым информационны - ми входами модуля соответственно, , выход,. первого элемента ИЛИ соединен с первым входом второго элемента И, выход которого соединен спервым входом второго элемента ИЛИ,выход которого...

Номер патента: 1151676

Опубликовано: 23.04.1985

Авторы: Гурин, Охрямкин, Рачинский

МПК: E21C 47/10

Метки: гибкий, орган, режущий

...с режущими зубками 2 ,Недостатками известного исполнительного органа являются большаяэнергоемкость резания и малая производительность. 20Целью изобретения является повышение эффективности резания,Поставленная цель достигаетсятем, что в гибком режущем органе включающем направляющую и несущий элемент 25трапецеидального сечения с упрочняющими элементами и с режущими зубкаминего прив, д, упрочняющие элементывыполнены в виде многослойного ленточного бандажа с хомутами, а режущие зубкизакреплены на хомутах и снабженыэластичными прокладками, установленными между бандажом и зубками.На фиг. 1 изображен несущий элемент с режущими зубками; на фиг. 2 -35разрез А-А на фиг, 1; на фиг. 3 -разрез Б-Б на фиг, 2,Гибкий режущий орган включает корпус с...

Номер патента: 1146655

Опубликовано: 23.03.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G06F 7/00

Метки: многофункциональный, модуль

...входом третьего элемента ИЛИ,второй и третий входы которого соединены соответственно с выходамитретьего и четвертого элементов И,.входы четвертого элемента И соединены соответственно с первым управляющим входом модуля и выходом четвертого элемента ИЛИ, первый входкоторого соединен с выходом пятого1элемента И, первый вход которого соединен с вторым информационным входом модуля и вторым входом первого 55элемента И, второй вход второго элемента ИЛИ соединен с выходом шестогоэлемента И, первый вход которого сое.5 655динен с третьим информационным входоммодуля и первым входом пятого элемента ИЛИ, первый вход третьего элементаИ соединен с вторым управляющим входом модуля, введены элемент И, ИЛИ,причем второй информационный входМодуля...

Номер патента: 1143600

Опубликовано: 07.03.1985

Авторы: Еремин, Красавина, Лебедев, Рачинский

МПК: B28D 1/08, E21C 47/10

Метки: канатной, пилы, проникающая, стойка

...алмазным отрезным кругом, который установлен на общем валу с прорезным кругом, который установлен на общем валу с прорезным шкивом и жестко соединен с последним, причем отношение диаметров прорезного шкива к алмазному отрезному кругу лежит в пределах 1,5 - 5.На фиг. 1 изображена проникающая стойка канатной пилы, общий вид; на фиг. 2 - разрез А - А на фиг, 1.Проникающая стойка канатной пилы (фиг. 1) содержит опорную колонку 1, моноблок 2 с механизмами опускания и вращения, кронштейн 3, перфораторную штангу 4 с вилкой 5 и прорезным шкивом 6, соединенным с алмазным кругом 7. На опорной колонне 1 также укреплены шкив 8 для подачи каната в прорезь и дополнительный шкив 9 для приема каната из прорези.Опорная колонная 1 закрепляется в...

Номер патента: 1133389

Опубликовано: 07.01.1985

Автор: Рачинский

МПК: E21B 44/08

Метки: виброподатчик

...содержащемперфоратор с кронштейном, бур сбуртикомнаправляющую с храповойрейкой, переднюю и заднюю кареткис подпружиненными собачками, пру-,жины, виброгаситель и регуляторего Положения, передняя кареткаимеет кронштейн с отверстием длябура, между буртиком и кронштейномкоторого установлена пружина, при,этом передняя каретка соединенас задней кареткой посредством стержня с регулировочной гайкой н пружиной, а регулятор положения виброгасителя закреплен на задней каретке,ФНа чертеже схематически изображено предлапаемое устройство. 2Виброподатчик включает направляющую 1 с храповой рейкой 2, переднюю каретку 3 с подпружиненной собачкой 4 на оси 5 и ограничителем 6. Передняя каретка также оснащена консолью 2 с отверстием для бура 8,...

Номер патента: 1121420

Опубликовано: 30.10.1984

Авторы: Красавина, Лебедев, Рачинский

МПК: E21B 15/00

Метки: бурения, шпуров

...с бурильной машиной и поворотный рычаг, снабжено крон,штейном, который установлен междуФподатчиком и направляющей, кото" рая установлена к направляющей шарнирно.На фиг.1 показано устройство для бурения шпуров, вид спереди; на фиг.2 З 5то же, вид сверху.Устройство для бурения шпуров содержит бурильную машинус буровой штангой 2, закрепленную на кронштей,не 3, который жестко связан со што ком податчика 5 и скользит по нап" равляющим 6 и 7. Они прикреплены хо" мутами 8 и 9 к податчику 5 и скреплены между собой перекладиной 1 О. К податчику прикреплен силовой цилиндр 11, шток 12 которого несет цанговый замок 13, размещаемый в шпуре. Цилиндр 11 шток 12 и замок 13 образуют в совокупности переднюю опору 14. Цилиндр 11 кронштейном 15 50 через...

Номер патента: 1118769

Опубликовано: 15.10.1984

Автор: Рачинский

МПК: E21C 47/10

Метки: прорезания, щелей

...посредством тягового каната диск с основными и дополнительными режущими сегментами, и упругие толкатели в виде З 5 плоских пружин, один конец которых закреплен на диске, а другой - на дополнительных режущих сегментах, и опорные элементы, снабжено тягами и упорами с упругими элементами, а диск выполнен с кольцевыми пазами, в которых установлены упоры с40 упругими элементами, при этом одни концы тяг связаны посредством плоских пружин с дополнительными режущими сегментами, а другие их концы соединены с упорами.Кроме того, диск выполнен с отверстия ми под дополнительные режущие сегменты на которых закреплены опорные. элементы.На фиг. 1 показано устройство для прорезания щелей, вид спереди; на фиг. 2 - узел 1 на фиг, 1; на фиг. 3 - разрезА -...

Номер патента: 1117629

Опубликовано: 07.10.1984

Авторы: Аляев, Боридько, Викентьев, Рачинский

МПК: G06F 7/00

Метки: многофункциональный, модуль

...с выходом пятого элемента И и выходом девятнадцатого элемента И, входы которого соединены соответственно с десятым входом модуля и выходом второ 35 го элемента ИЛИ, второй и третий входы которого соединены соответственно с третьим и шестым входами модуля, второй вход пятого элемента И соединнен с пятым входом модуля, второй, 40 третий и четвертый входы четвертого фэлемента ИЛИ соединены соответствен.но с седьмым входом модуля, выходом первого и выходом третьего элементов И, выход четвертого элемента 45ИЛИ соединен с первым входом двадцатого элемента И, второй вход которого соединен с одиннадцатью входоммодуля, выход двадцатого элемента Исоединен с нервью входом пятнадцатого элемента ИЛИ, второй вход которого соединен с вьмодом...

Номер патента: 1115046

Опубликовано: 23.09.1984

Авторы: Аляев, Боридько, Викентьев, Рачинский

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...И, второйвход которого соединен с четвертымвходом устройства, первым входомпятого элемента И и первым входомтретьего элемента ИЛИ, третий входчетвертого элемента И - с пятым вхо 55 25( . 11 =4ЕЬ 5 Е 6 Ч 1156 ччеЬчЬф 1 ч К)ч 1 Бч Ыч Ьч ЪьУЕдчЯ Д Е 61 .у. дом устройства, вторым входом пятого элемента И и вторым входом третьего элемента ИЛИ, четвертый вход четвертого элемента И - с шестым входом устройства, первым входом шестого элемента И и третьим входом третье,го элемейта ИЛИ, выход четвертогоУэлемента И - с первым входом четвертого элемента ИЛИ, второй и третий входы которого соединены соответственно с выходом второго элемента И и выходом седьмого элемента И, первый вход которого соединен с седьмым входом устройства, второй вход...
