Номер патента: 1270844

Опубликовано: 15.11.1986

Авторы: Адволоткин, Закладной, Компанейц, Прядко, Смоляр, Янковский

МПК: H02K 29/06

Метки: вентильный, высокоскоростной, электродвигатель

...распределитель 24 управляющих импульсов соединен своим входом через коммутирующий элемент 28с датчиком 29 положения ротора, адругим входом через логический элемент ИЛИ 30 - с устройством 3 1 пе.реключения режима работы . Электродвигатель снабжен датчиком 32 напряжения питания и датчиком 33 ЭДС,снимаемой с фаз якорной обмотки, например с отводов 11-13 якорной обмотки, выходы которых соединены свходами 34 и 35 устройства 36 согласования напряжения. Третий еговход 37 соединен с устройством 3 1переключения режима работы, а выход 38 - с управляющим входом 39 коммутирующего элемента 28 и свободнымвходом логического элемента ИЛИ 30Устройство 36 согласования напряжения (фиг. 2) обеспечивает управление коммутирующим элементом 28 в зависимости от...

Номер патента: 1270331

Опубликовано: 15.11.1986

Авторы: Остапенко, Пинчук, Прядко, Слепян, Щадов

МПК: E21C 41/00

Метки: залегания, ископаемых, крутого, месторождений, наклонного, открытой, полезных, разработки

...средними поперечно-наклонцыми заходками 14 и 5 и горизонтальными периферийными 13 и 6 при помощи экскаваторов 1 и перегружателей 12.Способ осуществляют следуюцим образом.На исходное положение забойного конвейера 7,1 производят отработку средней заходки 14, расположенной впереди (по направлению к висячему борту) этого конвейера. Основание заходки выполняют наклонным в поперечном направлении при помощи,например, работы экскаватора с поперечным уклоном. В этом случае угол наклона заходки выполняют в пределах, допустимых для работы оборудования. Далее отрабатывают одну периферийную заходку 13 (отработка обеих заходок условно совмещена) с горизонтальным основанием, после чего по основанию заходки 14 передвигают поперечно, например,...

Номер патента: 1266865

Опубликовано: 30.10.1986

Авторы: Алмазов, Прядко

МПК: C21B 7/00

Метки: доменная, печь

...экрана 4 вертикальные плиты 7 и 8 и козырек 6 освобождают от шарнирного крепления и снимают. Экран выполнен составным из жаро-с стойкого материала, например из жаростойкого железобетона,и представляет собой козырек и две вертикальные плиты, Плиты и козырек шарнирно смонтированы на кожухе доменной печи, Причем, кран имеет зазор относитЕльно кожуха печи. Толщина экрана и величина зазора определяются из формулы количество тепла, проходящее через 1 м в течение одного часа, ккал/м.ч;температура горячего чугунаои шлака, С;температура окружающей среОды, С; а, - коэффициент теплоотдачи оттеплоносителя к экрану,ккал/м ч .град;М - коэффициент теплоотдачи отстенки к окружающей среде,ккал/м ч град;- толщина экрана, м;- толщина зазора между...

Номер патента: 1262308

Опубликовано: 07.10.1986

Авторы: Карпеев, Малов, Прядко, Симонов

МПК: G01L 1/16

Метки: усилий

...ют Форму утоньшенных участков пластины, образованных углублением, выполненным в ней так, что толщина перемычек не превышает половины толщины пластины, причем перемычки смещены одна относительно другой в плоскости пластины, а также по толщине относительно средней плоскости пластины на расстояние, не менее половины толщины перемычки, 50Перемычки могут быть также смещены по толщине относительно средней плоскости в противоположных направлениях. 55На Фиг.1 изображено предлагаемоеусгройство, вид сверху; на фиг.2сечение А-А на Фиг.1; на Фиг.З - сеО 8 2чепце 1.-Б на Фиг.1; на Фиг.4 - эпюры деФормаций в пластинах.Устройство содержит пьезоэлектрическую пластину 1, в которой посредством углублений 2 и 3 образовань 1 перемычки 4 и 5. На перемычки...

Номер патента: 1255912

Опубликовано: 07.09.1986

Авторы: Зубков, Малов, Прядко, Симонов

МПК: G01N 29/00

Метки: скорости, травления

...кварцевого пьезоэлемента, устройство снабжено вторым 5 О антогенератором, соединенным с дополнительным пьезоэлементом, и формирователем разности частоты, соединенным с выходами автогенераторов,125591Изобретение относится к измерительной технике и может быть Использовано в системе глубокого ионнохимического травления длл контроляскорости удаления материала с поверхности монокристаллических кварцевыхпластин,Целью изобретения является повышение чувствительности и точностиизмерений за счет использования диф Оференциалъной схемь 1 измерения,На чертеже изображено устройстводля измерения скорости травления,Устройство для иэмеренил скороститравления содержит источник 1 заряженньтх частиц, кассеу. 2 с наборомобразцов 3 из кварцевых...

Номер патента: 1252343

Опубликовано: 23.08.1986

Авторы: Алмазов, Бондаренко, Крамской, Малкин, Прядко, Устименко

МПК: C21B 7/16

Метки: доменной, печи, прибора, фурменного, футеровки

...общий видпример применения для футеровки неподвижного 10колена; на фиг,2 - то же для футеровки сопла фурменного приборадоменной печи,Устройство состоит из рамы 1, закрепленной на ней детали 2 фурменного прибора и вибросердечника 3,на котором закреплен вибратор 4. Навнутренней поверхности вибросердечника смонтирован теплообменник 5,выполненный, например, в виде спи в 20рального трубопровода с входным ивыходным патрубками для перегретого.пара, На основании рамы 1 смонтирован домкрат 6, передающий усилие навибросердечник через плиту 7. 25Устройство работает следующимобразом.На раму 1 устанавливают и закрепляют деталь 2 фурменного прибора,внутри детали устанавливают вибросердечник 3, наружная поверхностькоторого смазана...

Номер патента: 1250657

Опубликовано: 15.08.1986

Авторы: Волошин, Коробов, Малашенко, Прядко, Томурко

МПК: E21D 13/04, E21F 13/02

Метки: арочной, крепи, металлической, пакета, транспортного, формирования

...г. Ужгород, ул. Проектная, 4Изобретение относится к пакетно-контей. нерной доставке грузов и может быть использовано для доставки металлической арочной крепи в горной промышленности.Целью изобретения является обеспечение бестарной комплектной упаковки металлической арочной крепи.На фиг.изображен транспортный пакет металлической арочной крепи; на фиг. 2 - разрез А А на фиг. .Транспортный пакет состоит из наружных стопок 1 и 2 арочных элементов, нижней внутренней стопки 3 с той же ориентацией арочных элементов, что и в наружных стопках, верхней внутренней стопки 4 с обратной ориентацией арочных элементов, крепежных деталей (условно не показаны), расположенных в емкости 5, образованной стопками арочных элементов и средств 6 скрепления...

Номер патента: 1247032

Опубликовано: 30.07.1986

Авторы: Ардашев, Белик, Макаренко, Масликов, Прядко, Столяр, Тобилевич

МПК: B01D 1/22

Метки: аппарат, выпарной

...15, сливной трубой 16. Распределительное устройство снабжено также концентрично установленной цилиндрической перегородкой 17, стенки которой в верхней части перфорированы, обдувочным устройством 18, установленным внутри перегородки, и отбойником 19 струй жидкости, установленным под сосудом 11 и выполненным в виде пластинчатой решетки, пластины 20 которой наклонены под углом 40 - 45 к горизонтали.Выпарной аппарат работает следующим образом.Исходная жидкость поступает в аппарат через патрубок 6 в приемную камеру 12 распределительного устройства 11. Входная скорость жидкостного потока гасится полкой 13 и жидкость поступает через отверстия перегородки 17 во внутреннюю часть приемной камеры, откуда жидкость стекает на перфорированную...

Номер патента: 1244617

Опубликовано: 15.07.1986

Автор: Прядко

МПК: G03B 3/00

Метки: киноаппарата, разрешающей, способности

...мира 3, представляющаясобой узкую щель, призма-куб 4 (или другой светоделительный элемент), объектив 5, в Фокальной плоскостикоторого расположена мира 3 и контролируемая система, состоящая изобъектива 6, камеры 7 и пленки 8, Пленка (кино- или Фото-) используется, как отражающая поверхность,На дополнительной оптической оси, формируемой призмой-кубом 4 распо 40ложены диафрагма 10, выполненнаяв виде узкой щели, и представляющейсобой жидкокристаллическую ячейку,подключенную к генератору 9 пилообразного напряжения, фотоэлемент 11,соединенный с входом компаратора 1.2,45выход которого подключен к первомувходу схемы 13 совпадения. К второмувходу которой подключен блок 17 делителей частоты, соединенный с.воим вхоцом с выходом задающего генератора...

Номер патента: 1244461

Опубликовано: 15.07.1986

Авторы: Белик, Василенко, Макаренко, Масликов, Прядко, Столяр, Тобилевич

МПК: F28B 1/00

Метки: аппарат, теплообменный

...к пищевойпромьппленности и может быть использовано в теплообменных аппаратах спаровым обогревом, используемым в сахарной промьппленности,Цель изобретения - повьппение экономичности теплообменника путем снижения расхода тепла.На чертеже схематически изображена конструкция 1 еплообменника.Теплообменник содержит корпус 1с раздающим и собирающим коллекторами 2 и 3 с патрубками отвода и подвода охлаждающей среды соответственно, установленные между ними камеру 4 предварительной конденсации иотдельную выходную камеру 5, разделенные перегородкой 6, патрубок 7подвода пара, подключенный к камере4, и патрубки 8 отвода конденсата,подключенные к нижней части камер4 и 5, раздающий и собирающий паровые коллекторы 9 и 1 О, имеющие общие перегородки с...

Номер патента: 1227294

Опубликовано: 30.04.1986

Авторы: Волошин, Коробов, Куроедов, Малашенко, Нестеров, Прядко

МПК: B21F 1/00

Метки: гибочная, действия, полyавтоматического

...зафиксированной в ручье 4 барабана 3 удерживающей пластиной 8.При подходе скобы к щели, образованной удерживающей пластиной 8 и съемником 6, последняя выталкивается съемником 6 и попадает на наклонный желоб 9, причем "ножки" ее сориентированы вниз и она под действием собственного веса увлекается в накопитель 10. Применение наклонного желоба 9 связано с необходимостью транспортирования скобы к накопителю 10 без изменения ее ориентированного положения, что обуславливается снабжением его боковыми щитами. Это обеспечивает перемещение скобы с опущенными вниз загнутыми концами от съемника 6 до накопителя 1 О и дальнейшую укладку скобы в накопителе 1 О загнутыми концами вниз. Накопитель 10, установленный с возможностью перемещения вдоль оси...

Номер патента: 1217756

Опубликовано: 15.03.1986

Авторы: Волошин, Коробов, Малашенко, Найгерцик, Прядко

МПК: B65G 57/18

Метки: длинномерных, пакетов, формирования

...вид сбоку; на фиг, 4 - узел 1 на фиг. 2; на фиг. 5 - узел П на фиг. 2; на фиг. 6 - разрез Б - Б на фиг. 3.Предлагаемое устройство включает бункер 1, выполненный с продольным проемом, торцеватель 2 подвижный от привода 3, вибраторы 4, установленные на накопителе, гидроцилиндры 5 вертикального перемещения бункера 1, ограничительные упоры 6, конвейер 7 с установленными на нем с заданным шагом разделителями 8, обвязочное устройство 9, упругий элемент 10, установленный в месте сопряжения бункера 1 и гидроцилиндров 5, гидроцилиндры 11 привода ограничительных упоров 6, закрепленные на бункере 1.Устройство работает следующим образом.Перед началом работы разделители 8 конвейера 7 устанавливаются таким образом, чтобы расстояние между ними...

Номер патента: 1216191

Опубликовано: 07.03.1986

Авторы: Аскадский, Зайцев, Кочергин, Кулик, Липская, Прядко, Слонимский

МПК: C08L 63/00, C09K 3/10

Метки: виброшумопоглощающая, мастика

...мас.ч.- 40:60 Экопсидная смола-продукт этерификации смолы УПи каучука СКД-КТРА в соо ношении, мас.ч.:40:60 Цель изобретения - повышение эффективности виброшумопоглощения в температурном диапазоне 60-240 С и снижение уровня остаточных напряжений.5 Составы предлагаемой и известноймастик представлены в табл.1, а их свойства - в табл.2.1216191 Продолжение табл.1 Компоненты мастики Содержание компонентов, мас., в составе 14 Известный13 12 10 100:0 67 33 50-150 Полиарилат ф33 33 33 33 Отвердитель УП22 22 9,0 100Эпоксидная смола ЭД м 67В Продукт этерификацииЭДс СКД-КТРА в соотношении мас.ч.-40:60 Отвердитель аминныйдиэтилентриаминометил 6 40 10-50 Отвердитель УПП р и м е ч а н и е. УП- диглицидиловый эфир резорцина.СЩ-КТРА - жидкий...

Номер патента: 1206750

Опубликовано: 23.01.1986

Авторы: Абакумов, Мирошников, Прядко, Халяпин

МПК: G03B 43/00

Метки: киноаппарата, разрешающей, способности

...системы;аьГ- фокусное расстояние коллиматорного объектива 9 ; Г - фокусное расстояние объектива 6 проверяемого киносъемочного аппарата.Электродвигатель 15 жестко соединен с гайкой микрометрической подвижки 16, кинематически связанной с подвижным контактом 17 потенциометра 18, который соединен через потенциометрический блок 19 с измерителем 20 напряжения. Два других вывода потенциометра 18 подключены к стабилизированному источнику 21 питания, один выход которого соединен с измерителем 20 напряжения с группой резисторов 22 и переключателем 23.Устройство работает следующим образом.Радиальная мира 3, освещаемая осветителеи, проецируется через призмукуб 4, дополнительный объектив 9, обобъектив 6 киносъемочного аппарата 5 на...

Номер патента: 1206259

Опубликовано: 23.01.1986

Авторы: Баландин, Гавриленко, Перетяка, Польща, Прядко, Соколов, Стольберг, Шевченко

МПК: C04B 28/02, C04B 40/02

Метки: бетонной, футеровки

...прочности при сжатии образцов жаростойкого бетона при изготовлении по предлагаемому способупредставлен в таблице,Предел прочности образцов жаростойкого. бетона, изготовленныхпо известному способу, составляет 30 35 40 45 50 28,0 МПа, что в сравнении с данными, представленными в таблице, показывает преимущество режима тепловой обработки по предлагаемому способу.Интенсификация набора прочности бетона в начальный период твердения связана с твердением смешанного вяжущего (жидкое стекло - глиноземистый цемент). Исходя из представлений о кинетике гидратационного твердения цементного геля, интенсификация этого процесса при термической обработке по предлагаемому способу связана непосредственно с активизацией ионообмена как на стадии...

Номер патента: 1204644

Опубликовано: 15.01.1986

Авторы: Бацманова, Гашутин, Иванов, Ковалев, Орехова, Оробцев, Подопригора, Прядко, Сафонова, Тольский, Харченко, Якушкин

МПК: C22C 38/14

Метки: сталь

...стали,Увеличение содержания марганца выше 1,3% не приводит к росту ударнойвязкости при отрицательных температурах, однако вызывает уменьШениепластичности. В интервале 1,0-1,3%марганец способствует повьппениюхладостойкости стали, одновременчос этим повышая пределы прочности итекучести, 10 15 20 25 30 35 4 О 45 50 Снижение содержания марганца менее 1,0 приводит к падению предела прочности и предела текучести.Кремний оказывает в спокойной стали раскисляющее действие, снижает содержание кислорода в стали, тем самым улучшая стойкость стали к хрупкому разрушению. Введение кремния в количестве более 1,2 мас,4 существенно не сказывается на показаниях ударной вязкости при отрицательных температурах. При содержании кремния в количестве не...

Номер патента: 1196789

Опубликовано: 07.12.1985

Авторы: Величко, Гончаренко, Менкуш, Прядко

МПК: G01N 27/72, G01V 3/08

Метки: параметров

...и расширение его функциональных возможностей.На чертеже изображена схема предлагаемого устройства.Устройство содержит измерительный генератор 1, фазовый детектор 2, схему 3 задержки, регистратор 4, акустический индикатор 5.Схема работает следующим образомеВ исходном состоянии измерительный генератор 1 генерирует синусоидальный сигнал определенной частоты, который поступает на первый вход фазового детектора 2. Этот же сигнал, но задержанный схемой 3 задержки, поступает на второй вход фазового детектора 2. Схема построена так, что в исходном состоянии на выходе фазового детектора напряжение равно нулю, что и фиксирует регистратор 4. Если контролирующий параметр изменяется, например, в зоне контроля ЬС контура появляется дефект,...

Номер патента: 1180367

Опубликовано: 23.09.1985

Авторы: Микитаев, Прядко, Сердюк

МПК: C07C 39/42, C08G 63/18

Метки: галоидпроизводные, качестве, мономеров, поликонденсационных, полимеров, триптицендиола-2

...с -протонов незамещенных ароматических колец с центром 37,37 м.д., 4 Н мультиплет / -протонов незамещенных ароматических колец с центром о = 6,88 м.д. 2 Н синглет мостиковых протонов при 35,95 м.д..Найдено, %: С 67,67; Н 3,45;С 1 19,91.С Н,С 1Вычислено, %; С 67,62, Н 3,41; С 1 19,96ИК-спектры сняты на приборе РегЕ 1 п-Е 1 шег. Спектры ПМР сняты на приборе Тез 1 а ВБв дейтероацетоне, внутренний стандарт ГМДС.Нумерация углеродных атомов в триптицене по Бартлетту8ПМР-спектр; триптицендиола,5: 2 Н синглет протонов ОН-групп при ц = 7,80 м.д.; 4 Н мультиплет к-протонов с центром о = 7,33 м.д.;4 Н мультиплет -протонов с центром 3 = 6,89 м.д.; 2 Н синглет протонов метиновых групп при 3 = 5,88 м.д., 2 Н синглет протонов замещенного...

Номер патента: 1176371

Опубликовано: 30.08.1985

Авторы: Кожанов, Прядко

МПК: G09B 23/10

Метки: балки, демонстрации, деформаций, железобетонной

...3, выполненных светопрозрачными с продольными 4 и .поперечным 5 каналами, а каждый концевой блок 3 состоит из двух частей 6 и 7 с наклонными гранями, одна из которых имеет паз 8, и связанных между собой шарнирном, состоящим из стержня 9 и двух соединенных с ним планок 1 О и 11, одна из которых закреплена на наклонной грани одной из соединяемых частей 7, а вторая планка 11 установлена в пазу 8 наклонной грани. Устройство содержит также модель арматуры, выполненную в виде эластичных светопрозрачньм трубок 12, установленных в продольных и поперечных каналах 4 и 5 блоков, средство регистрации деформаций, имеющее внутри трубок 12. световые индикаторы 13 с подпружиненными контактами 14 и 15 (фиг.З). Части 6 и 7 концевого блока фиксируются...

Номер патента: 1176233

Опубликовано: 30.08.1985

Авторы: Зубков, Малов, Прядко, Симонов

МПК: G01N 29/00

Метки: скорости, травления

...монокристаллических кварцевыхпластин.Целью изобретения является повышение точности,На чертеже схематически изображено устройство для определения ско"рости травления.Устройство содержит источник 1заряженных частиц, кассету 2 с набором образцов 3 из кварцевых пьеэоэле-,15ментов, измерительную камеру 4, состоящую из кожуха 5 с окном 6 дляпрохождения заряженных частиц, металлического основания 7, кварцевогопьезоэлемента 8, автогенератора 9, 20соединенного с кварцевым пьезоэлементом 8, мишени 10, выполненнойиз монокристаллического кварца,кристаллографическая ось 2 которогоориентирована вдоль направления 25распространения заряженных частиц,а ее плоскость ориентирована подуглом 45-60 ОС" к поверхности кварцевого пьезоэлемента 8 и к...

Номер патента: 1175802

Опубликовано: 30.08.1985

Авторы: Белик, Кузин, Прядко, Семко, Фокин

МПК: B65G 67/00

Метки: погрузки, сыпучих

...рабочего органа 9 на раме 12 смонтирован ленточный конвейер 13,ЗО на одном конце которого, над сборным конвейером 14, установлена раз- . грузочная воронка 15. На поверхности рабочего органа 9 смонтированы заборные ковши 16 (на фиг.2 не показаны), которые через окна сообщаются с внутренней полостью рабочего органа, Заборные ковши 6 на поверхности рабочего органа расположены вертикальными рядами, пространство между которыми перекрывается плужками 17, закрепленными на поверхности рабочего органа. Рабочий орган подвешен к порталу при помощи гибкой опоры 18,Гибкая опора включает в себя шарнирно соединенные между собой посредством планок 19 и 20 ролики 21. Ролики 21 опираются через подшипники качения 22 на оси 23, которые...

Номер патента: 1166045

Опубликовано: 07.07.1985

Авторы: Прядко, Халяпин

МПК: G03B 19/18

Метки: аппарат, киносъемочный

...цель достигается тем,что киносъемочный аппарат, содержащий .объектив, расположенную во входном зрачке аппарата диафрагму, установленный под углом к оптической осизеркальный обтюратор, кадровое окно,а также электронную схему с задающим блоком управления диафрагмой ивизирснабжен установленными за обтюратором в зоне кадрового окна Фотопри-,6 мниками, связанными с задающим блокомуправления диафрагмой, выполненнойв виде концентрических кольцевыхзон из жидкого кристаллаф каждая 50из которых соединена с выходом задающего блока,На чертеже представлена схемааппарата.Аппарат содержит установленные на 55оптической оси объектив 1, диафраг 045 гму 2, зеркальный обтюратор 3, кадровое окно 4, в зоне которого расположены Фотоприемники...

Номер патента: 1156997

Опубликовано: 23.05.1985

Авторы: Корбут, Прядко

МПК: B65G 65/06, B65G 65/42

Метки: бункера, разгрузки, сыпучих

...разгрузочному столу 5. Разгрузочный стол выполнен в виде последовательно расположенных площадок, 20отстоящих друг от друга и образующихмежду собой окна. Над окнами внутрибункера установлены перекрывающиеих козырьки 6. Козырьки выполнены ввиде последовательно расположенных 25наклонных площадок. Наклон их осуществлен в сторону двюкения скребков,Выполнить козырьки можно также ввиде последовательно расположенныхвыпуклых площадок. ЗОТяговый орган представляет собойцепи 7, а каждый скребок снабжен направляющими пластинами 8. Цепи и пластины расположены с наружных сторонот направляющих 9 выпускной щелибункера. Направляющие пластины предохраняют просыпание материала посторонам от выпускной щели бункера.Скребки нижней ветви 10...

Номер патента: 1151912

Опубликовано: 23.04.1985

Авторы: Горбаренко, Прокопенко, Прядко

МПК: G03B 19/18

Метки: аппарате, дополнительной, засветки, кинопленки, киносъемочном

...26, датчик положения кадра кинопленки, выполненный, например, в виде источника 27 светаи фотоэлемента 28, датчик 29 сигнала запуска устройства и формирователь 30,Выходы микшерского пульта 5 подключены к соответствующим входам малогабаритных люминесцентных светильников. Кэтим же входам подключены три независимых электронных ключа 6-8, соединенныхсвоими входами (базами) с выходами трехлогических элементов ИЛИ 9 - 11, четыревхода которых посредством выключателейподключены к выходам разрядов сдвигающего регистра 24, к входу которого последовательно подключены датчик положениякадра кинопленки в зоне засветки, формирователь прямоугольных импульсов и усилитель. Датчик 29, работающий в инфракрасной области спектра, подключен к входу...

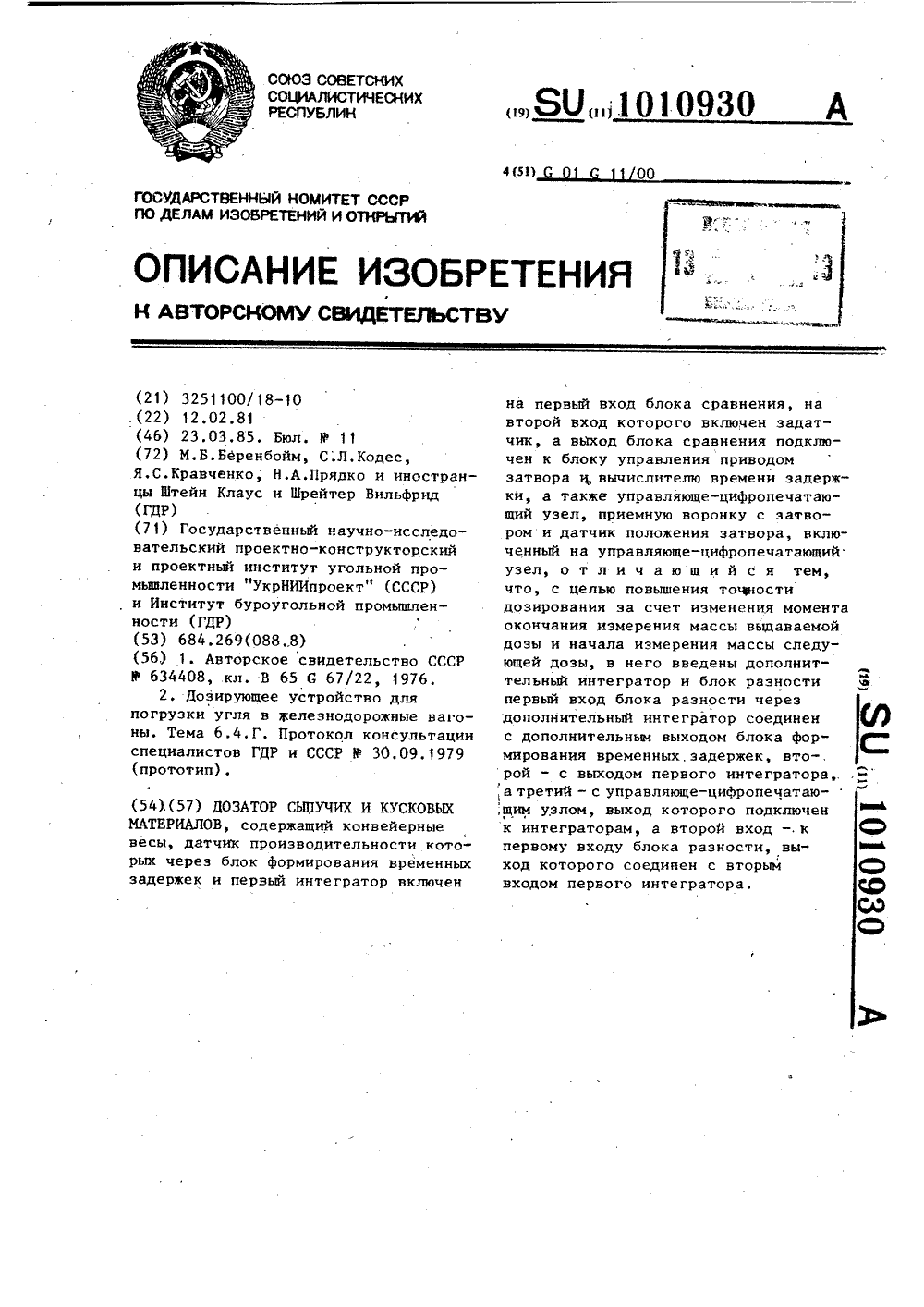

Номер патента: 1010930

Опубликовано: 23.03.1985

Авторы: Беренбойм, Еравченко, Кодес, Прядко, Шрейтер, Штейн

МПК: G01G 11/00

Метки: дозатор, кусковых, сыпучих

...дополнительный интегратор соединен с дополнительным выходом блока формирования временных задержек, второй - с выходом первого интегратора, а третий - с управляюще-цифропечатающим узлом, выход которого подключен к интеграторам, а второй вход - к первому входу блока разности, выход которого соединен с вторым входом первого интегратора.На чертеже схематически изображенопредлагаемое устройство.Устройство содержит установленныена непрерывно движущемся конвейере 1конвейерные весы 2, включающие всебя грузоприемный узел 3, а также,в общем случае, датчик 4 скорости,датчик 5 угла наклона конвейера,автокомпенсатор 6 и индикатор 7 производительности.Выход весов 2 подключен через блок 8 формирования временных задержек и интеграторы 9 и 10 к...

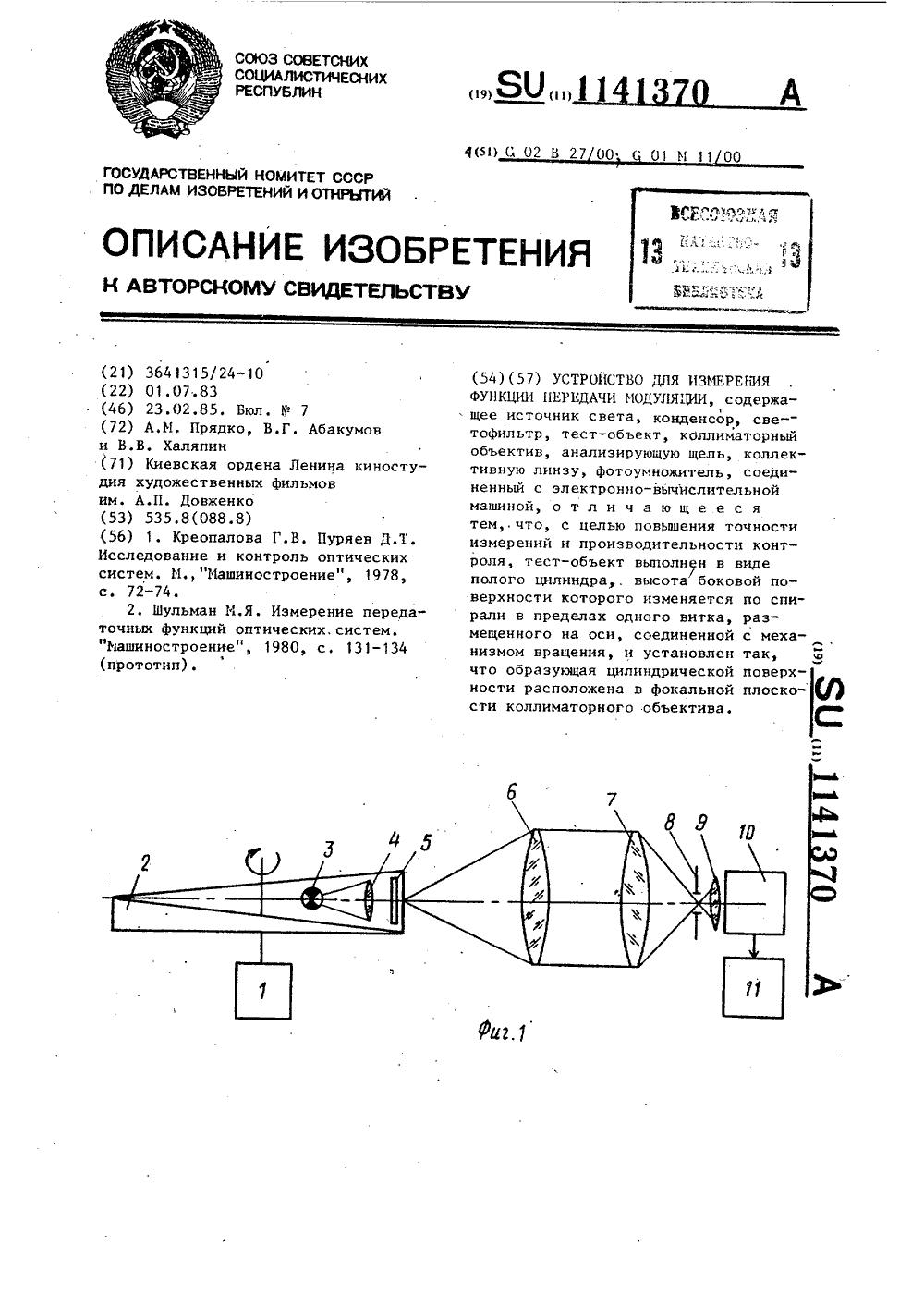

Номер патента: 1141370

Опубликовано: 23.02.1985

Авторы: Абакумов, Прядко, Халяпин

МПК: G02B 26/02, G02B 27/46

Метки: модуляции, передачи, функции

...функцию рассеяния линии,обрабатывается на ЭВМ с целью получения функции передачи модуляции(ФПМ).1Недостатками известной установки З 5 являются наличие сложного высокочастотного отсчетного механизма, пе-.ремещающего анализирующую щель с фотоумножителем, потери времени, вызванные ограничениями скорости перемеще ния анализирующей щели, снижение точности измерений при длительной эксплуатации при этом сама конструкция устАРновки не позволяет осуществлять многократное высокоскоростное сканиро ванне.Целью изобретения является повышение точности измерений и производительности контроля.Поставленная цель достигается тем,50 что в устройстве для измерения функции передачи модуляции, содержащем ис 1, точник света, конденсор, светофильтр...

Номер патента: 1133021

Опубликовано: 07.01.1985

Авторы: Башлий, Долинин, Завадский, Кошелев, Кравченко, Никитенко, Омесь, Прядко, Резниченко, Филонов

МПК: B22D 7/10

Метки: изложниц, надставок, прибыльных, футеровки

...содержит фундамент 1, на котором закреплена опорно-фиксирующая плита 2. На фундаменте 1 установлен полый вибросердечннк 3 с вибратором 4, На полый вибросердечник 3 через опоры 5 опирается нижняя часть съемного сердечника 6 с отверстием 7, а на нее - короб 8 с Фиксирующим приспособлением 9. ровки 1 . 50 55 Однако изготовить постоянный слой Футеровки при наличии в прибыльной надставке верхней полки на известной установке невозможно, так как верхняя полка закрывает необходимый для подачи жаростойко" го бетона зазор между съемным серИсключить воздействие расплавленного металла на верхнюю горизонтальную поверхность постоянного 45 слоя Футеровки возможно при наличии в прибыльной надставке верхней металлической полки шириной,...

Номер патента: 1122739

Опубликовано: 07.11.1984

Авторы: Долженкова, Коваленко, Кондратюк, Кучкин, Минаев, Оробцев, Пигенко, Пильгук, Пилюшенко, Подопригора, Прядко, Харченко

МПК: C22C 38/28

Метки: сталь

...что приводит к образованию горячих трещин в сварных швах изделий.35Цель изобретения - улучшение сваривае.мости стали,Цель достигается тем, что сталь, содержащая углерод, кремний, марганец, хром,медь титан и. железо, дополнительно содер.жит кальций и алюминий при следующем соотношении компонентов, мас.%:Углерод 0,12 - 0,17Кремний 0,45 - 0,65Марганец 1,2- 1,9 Хром 0,9-1,1Медь 0,4-0,6Титан 0,01-0,04Кальций 0,008 - 0,01 5Алюминий 0,02 - 0,04Железо ОстальноеВведение в состав стали кальция и алюми.ния улучшает свариваемость стали путемобразования в зоне сварного шва под действием термического влияния микроструктурыс минимальной игольчатостью продуктовраспада аустеиита,И р и м е р, Сталь вгяплавляют в открытой индукционной...

Номер патента: 1094687

Опубликовано: 30.05.1984

Авторы: Дорожкин, Елистратов, Петюшев, Прядко

МПК: B23K 9/04

Метки: дозированной, подачи, шихты

...поперечного сечениявинтовой канавки;- средний диаметр резьбы;К - угол наклона резьбьц- число заходов резьбы;- насыпная масса порошковогоматериала;11 - число оборотов барабана.Точная дозировка подаваемого порошка обеспечивает получение покрытия с заданным химическим составом, что и повышает качество наносимого покрытия, так как даже небольшие отклонения от требуемого содержания легирующих элементов могут привести к резкому Ухудшению свойств покрытия. Кроме того, подача порошка в количестве,3 1094превышающем необходимую величину,вызывает несплавление покрытия сосновным металлом. Расход порошковогоприсадочного материала регулируютизменением числа оборотов валика. 5Так как канавки выполнены лишь начасти валика, его осевым перемещением можно...

Номер патента: 1093634

Опубликовано: 23.05.1984

Авторы: Гаврилюк, Клейнерман, Мамалыга, Печеник, Попович, Приседский, Прядко

МПК: B65G 15/00

Метки: конвейера, ленточного, магнитно-фрикционный, электропривод

...- площадь и величина немагнитного зазора между полюсними наконечниками магнитов и ферромагнитными элементами грузонесущего органаК - коэффипиент схемы выходного напряжения выпрямителя;к. щз ш ий конфигурацию магнитной цепи магнитов и ферромагнитных элементов грузонеСУ щего органа;- радиус барабана и передаточ-, ное чйсло редуктора приводной станции;9 - КПЙ механической переМчйМр - коэффициент трения грузонесу- щею органа о тяговый.На фиг. 1 изображен магнитночуик ционный электропривод ленточного конвейера, общий вид; на фиг. 2 - блок-схема электропривода.Магнитно-фрйкциониый электрсаривод ленточного конвейера содержит магниты 1, приводную станцйю 2 (фиг. Х) с асинхронным двигателем 3 с фазным ротором (фиг, 2), механически сиьзе-...
