Устройство для измерения функции передачи модуляции

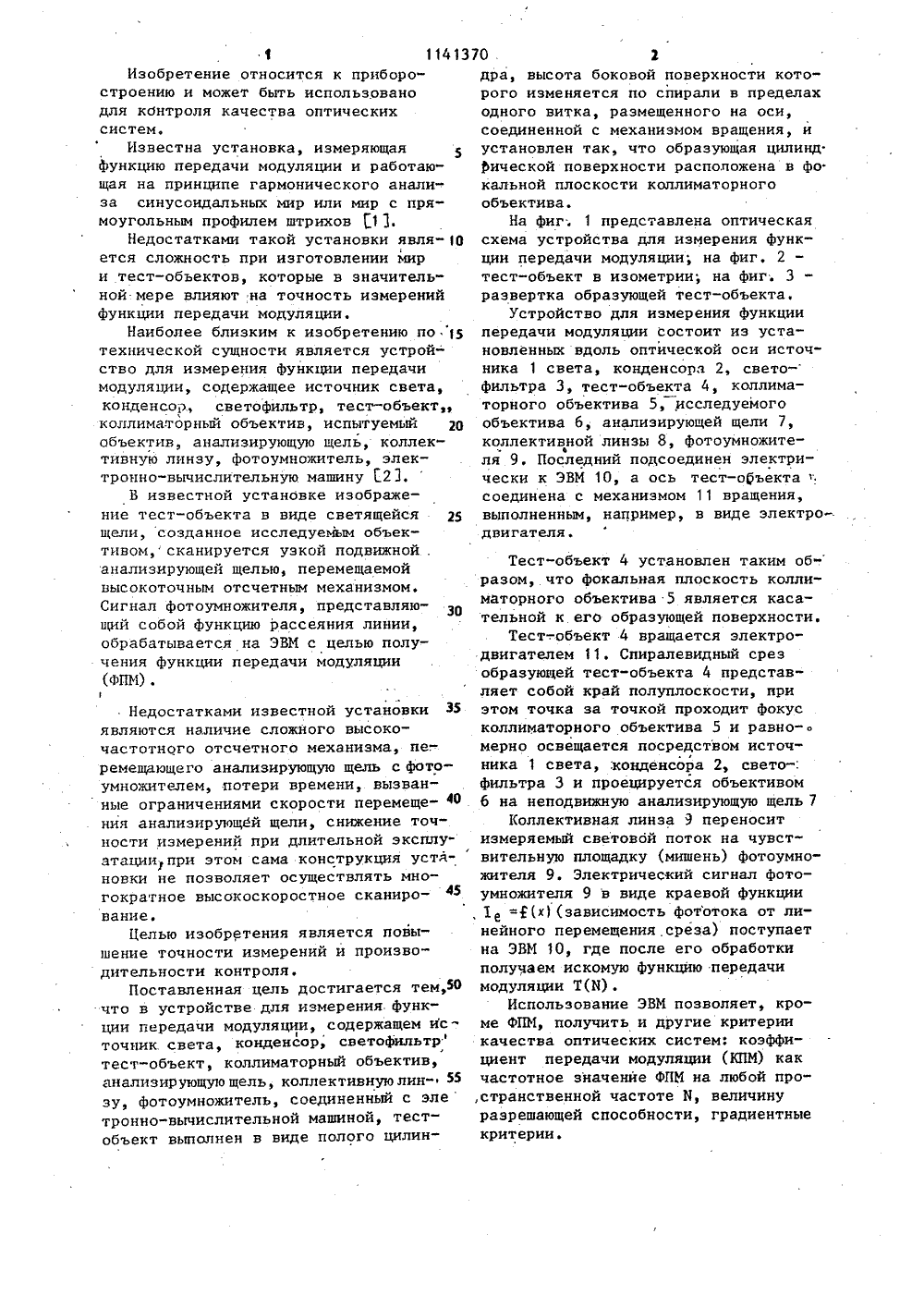

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9)) ИСА ТЕЛ ЬСТВ х- оГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ К АВТОРСКОМУ С(71) Киевская ордена Ленина киностудия художественных фильмовим. А.П. Довженко(56) 1. Креопалова Г.В, Пуряев Д.Т. Исследование и контроль оптических систем. И., "11 ашиностроение", 1978, с. 72-74.2. Шульман И.Я. Измерение передаточных функций оптических. систем. Ъашиностроение", 1980, с. 131-134 (прототип).(54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ФУНКЦИИ ПЕРЕДАЧИ Г 10 ДУЛЯЦИИ, содержащее источник света, конденсор, све тофильтр, тест-объект, коллиматорный объектив, анализируюцую щель, коллективную линзу, фотоумножитель, соединенный с электронно-вычислительной машиной, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерений и производительности контроля, тест-объект выполнен в виде/ч полого цилиндра высота боковои поверхности которого изменяется по спирали в пределах одного витка, размещенного на оси, соединенной с механизмом врацения, и установлен так, что образующая цилиндрической повер ности расположена в фокальной плоск сти коллиматорного объектива.11413Изобретение относится к приборостроению и может быть использованодля кбнтроля качества оптическихсистем,Известна установка, измеряющаяФункцию передачи модуляции и работающая на принципе гармонического анализа синусоидальных мир или мир с прямоугольным профилем штрихов 13Недостатками такой установки явля Оется сложность при изготовлении мири тест-объектов, которые в значительной мере влияют на точность измеренийфункции передачи модуляции.Наиболее близким к изобретению потехнической сущности является устройство для измерения функции передачимодуляции, содержащее источник света,конденсор., светофильтр, тест-объектколлиматорный объектив, испытуемый 2 Ообъектив, анализирующую щель, коллективную линзу, фотоумножитель, электронно-вычислительную машину Г 21,В известной установке изображение тест-объекта в виде светящейся 25щели, созданное исследуемым объективом, сканируется узкой подвижной .анализирующей щелью, перемещаемойвысокоточным отсчетным механизмом.Сигнал фотоумножителя, представляющий собой функцию рассеяния линии,обрабатывается на ЭВМ с целью получения функции передачи модуляции(ФПМ).1Недостатками известной установки З 5 являются наличие сложного высокочастотного отсчетного механизма, пе-.ремещающего анализирующую щель с фотоумножителем, потери времени, вызванные ограничениями скорости перемеще ния анализирующей щели, снижение точности измерений при длительной эксплуатации при этом сама конструкция устАРновки не позволяет осуществлять многократное высокоскоростное сканиро ванне.Целью изобретения является повышение точности измерений и производительности контроля.Поставленная цель достигается тем,50 что в устройстве для измерения функции передачи модуляции, содержащем ис 1, точник света, конденсор, светофильтр тест-объект, коллиматорный объектив, анализирующую щель, коллективнуюлин зу, фотоумножитель, соединенный с эле тронно-вычислительной машиной, тест- объект выполнен в виде полого цилиндра, высота боковой поверхности которого изменяется по спирали в пределах одного витка, размещенного на оси, соединенной с механизмом вращения, и установлен так, что образующая цилинд рической поверхности расположена в фо. кальной плоскости коллиматорного объектива.На фиг; 1 представлена оптическая схема устройства для измерения функции передачи модуляции; на фиг. 2 - тест-объект в изометрии; на фиг; 3 - развертка образующей тест-объекта.Устройство для измерения функции передачи модуляции состоит из установленных вдоль оптической оси источника 1 света, кондеисора 2, свето- фильтра 3, тест-объекта 4, коллиматорного объектива 5, исследуемого объектива 6, анализирующей щели 7, коллективной линзы 8, фотоумножителя 9. Последний подсоединен электрически к ЭВМ 10, а ось тест-объекта 1 соединена с механизмом 11 вращения, выполненным, например, в виде электродвигателя.Тест-объект 4 установлен таким об"разом, что фокальная плоскость коллиматорного объектива 5 является касательной к его образующей поверхности.Тест-.объект 4 вращается электродвигателем 11. Спиралевидный срезобразующей тест-объекта 4 представляет собой край полуплоскости, нриэтом точка за точкой проходит фокусколлиматорного объектива 5 и равно- . мерно освещается посредством источУника 1 света,:кондеисора 2, свето-: фильтра 3 и проецируется объективом 6 на неподвижную анализирующую щель 71(оллективная линза 9 переносит измеряемый световбй поток на чувствительную площадку (мишень) фотоумножителя 9. Электрический сигнал фотоумножителя 9 в виде краевой функции 1 е =(х)(зависимость фототока от линейного перемещения. среза) поступает на ЭВМ 10, где после его обработки получаем искомую функцию передачи модуляции Т(Б).Использование ЭВМ позволяет, кроме ФПМ, получить и другие критерии качества оптических систем: коэффициент передачи модуляции (КПМ) как частотное значение ФПМ на любой про,странственной частоте Б, величину разрешающей способности, градиентные критерии.
