Прозоров

Номер патента: 364790

Опубликовано: 01.01.1973

Автор: Прозоров

МПК: F16K 17/12, F16T 1/14

Метки: автоматический, клапан, перепускной

...клапан состоит из корпуса 1 с впускным 2 и выпускным 3 ктатрубками; мембраны 4, связанной со штоком 5, на котором жестко закреплен груз б; уста новленных на штоке 5 верхнего 7 и нижнего 8 золотников; днища 9 со встроенным в него сливным стаканом 10.При поступленииобразуется конденса 30 пара в калорифер в нем т, поступающий по апускному патруоку 2 в пространство, заключенное внутри автоматического клапана. Так как конденсат под давлением, то мембрана 4 прогибается вверх и увлекает за собой груз б вместе со штоком б, а также верхний золотник 7 и нижний золотник 8, который перекрывает нижнее седло клапана в сливном стакане 10 и разобщает внутреннее .пространство клапана с атмосферой. Верхний золотник 7 при подъеме открывает верхнее...

Номер патента: 407235

Опубликовано: 01.01.1973

Авторы: Ковалев, Мищенко, Осиев, Прозоров, Путников

МПК: G01P 3/46, H02K 29/00

Метки: 407235

...10 между неподвижными, контактами б - б и неподвижными контактами, расположенными симметрично с контактами б - б относительно вертикальной плоскости. У тахогенератора имеются также неподвижные контакты, сим метричные относительно вертикальной плоскости с контактами 1 - 7. Полый цилиндр 3 закреплен на внутреннем кольце 8 подшипника, наружное кольцо 9 которого неподвижно закреплено в корпусе 10 тахогенератора, 20 В тахогенераторе в качестве опоры для цилиндра может быть использован не только подшипник качения (как показано на чертеже), но и подшипник скольжения.Работа тахогенератора происходит следую щим образом. При вращении вала устройствана выходной обмотке синхронной машины действует напряжение, пропорциональное скорости...

Номер патента: 404713

Опубликовано: 01.01.1973

Авторы: Авторы, Волин, Галеев, Геллер, Кислый, Мальцев, Пасечник, Пономарев, Прозоров

МПК: B65D 88/38

Метки: 404713

...трубы, н а дождевая вода, стекая 20 дает сначала в ливнепр по двум параллельным трубе через трубу 5 - в кцелующим обржидкости в резперемещаетсяя жидкости и2, увеличиваяи от направышки 7, угол,охолящей черосью третьейпо крышке 7иемник 1, атрубам и танализацию. зом, рвуа- нап- тянет известном устройстве имеют меие целостности труб в местах шарединения, а также быстрое и значисслабление сальниковой набивкисоединений, что недопустимо для тройства, так как сопряжено со ым уносом продукта в канализачення образ лве рябь попа- затем ретьей ретения - повышение эффективустройства. мом устй ветви, еприемола вол ы снабв предлага ит из олн зана с лив ой лля от о, шарнир ми. преллагае ем, что уб состо рого свяс труб роме тог пружина бражено...

Номер патента: 398753

Опубликовано: 01.01.1973

Авторы: Алифанов, Вител, Гондусов, Гринько, Прозоров

МПК: E21D 23/10, E21D 23/14

Метки: безразгрузочная, крепь, механизированная

...для передвижки,чицейцой секции крепи, связанной с конвейером.Крель содержит концевые 1 и линейные 2 секции. Основания 3 линейных секций 2 через олцо шарнирно связаны с конвейером 4 посредством винтов 5 с гайками 0, которые выполнены в виде звездочек, взаимодействующих с цепью 7 передвижчика 8 крепи, Конвейер 4 имеет направляющие 9, по которым перемещается выемочный орган 10, Перемещение выемочного органа в плоскости, перендикуся 1)цо и оси конвеерд, аОжпо 1 зсг- лцровать упорами 11.Передвцжчцк перемещается вдоль забоя со скоростью движения выемочного органа, с некоторым отставанием от него, Своей цепью он взаимодействует с гайками винтов и перемещает став конвейера, а вместе с ним и секции крепи, имеющие тяги 12. После снятия стружки,...

Номер патента: 388840

Опубликовано: 01.01.1973

Авторы: Король, Приймак, Прозоров

МПК: B22D 37/00

Метки: всесоюзная

...для предотвраще ния самопроизвольного поворота ковша выполнено в виде системы блоков и троса с под.пружиненным пальцем, разрезной шайбой с гнездом для пальца, закрепленной на траверсе подвески, а рычаг стопорного устройст ва установлен с наружной стороны рукоятки рогача.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - разрез по А-А на фиг. 1.Устройство состоит из рельсового пути 1 с 20 ручным механизмом передвижения 2, механизма подъема 3 с электроприводом, подвески 4 с траверсой б, ковша б, установленного в кольце рогача 7. На траверсе 5 подвески 4 закреплен рычаг 8 с роликом 9. Ниже рельсо вого пути 1, параллельно ему установлендвусторонний копир с вертикальными стенками 10 и заходными расширяющимися участками 11.Внизу,...

Номер патента: 388303

Опубликовано: 01.01.1973

Авторы: Барановский, Прозоров

МПК: G11C 27/00

Метки: виьииюоная

...при этом скорость изменениявеличин У и 11 должна превышать скоростьизменения величины Е настолько, чтобы зацикл изменения величин Е/ и Ъ изменением Еможно было пренебречь.Пусть Е - неизменная во времени величина напряжения, а величины У и 11 функционально связанные между собой, Ь=(У), переменные напряжения. При этом величина 1.есть мгновенное значение напряжения Ъ, запомненное при совпадении мгновенного значения напряжения У с напряжением Е. Напряжение Ь запоминается и воспроизводитсяв виде постоянного напряжения в течениевсего, цикла. изменения величины У.Сравнение мгновенного значения напряжения У с напряжением Е происходит на ре.зисторах 7 и 8, разностное напряжение по.ступает на вход усилителя 9,При равенстве мгновенного значения...

Номер патента: 383985

Опубликовано: 01.01.1973

Авторы: Альбац, Вител, Еременко, Мешик, Прозоров, Соколов, Хохлов, Шелудько

МПК: F27B 7/16

Метки: пересыпающий, теплообменник

...футеровки, после чего скатывается на верхнюю часть слоя материала.Отсутствие выступающих бортиков на по- О верхности лопастей не позволяет последнимподнимать частицы материалы (в том чцсле и пылевидные) в верхнюю часть сечения печи и Изобретение касается устроиств для интенсификации термообработки сыпучего материала, например цементной сырьевой смеси во вращающейся печи,Известен пересыпающий теплообменнцк, содержащий трапециевидные лопасти, прикрепленные обоимц основаниями к внутренней поверхности печи с направленцем изгиоа к оси печи. К обеим сторонам лопасти поперечно или параллельно оси печи прикреплены бортики для захватывания и удержания материала,Однако известный теплообменник характеризуется повьшенцым выносом мелких...

Номер патента: 359346

Опубликовано: 01.01.1972

Авторы: Волгоградский, Гидропроект, Громозов, Научно, Проектко, Прозоров, Сомов

МПК: E02F 3/64, E02F 3/76

Метки: струг-землевоз

...и штоки, втягиваясь, вызывают поворот рычагов 16. При этом поворачиваются створки 14.Катки И перекатываются по направляющим 16 наружу и посредством тяг 11 планировщик перемещается по направляющим 10 вниз, Таким образом происходит синхронное открывание створок 14 и опускание отвала плани ровщика, Закрывание этих створок и подъем с присоединением заявк 1 ьзобретение относится к землеройно-транспортным машинам, предназначенным для послойной разработки и транспортировки грунта, а именно к стругам-землевозам.По авт. св.33859 б известен струг-землевоз, включающий тягач, струг, транспортер,раму с кузовом, состоящим из корпуса и дна,и планировщик с отвалом.Цель изобретения - обеспечение синхронизации створок дна кузова. Для этого на задней...

Номер патента: 358057

Опубликовано: 01.01.1972

Авторы: Алексеев, Мишулин, Прозоров, Тимофеев, Центральный

МПК: B21K 1/06, B21K 1/32

Метки: крупных, поковок, слитков, сплошных

...пресса. Осадку производят 25 ходом подвижной траверсы пресса через верхнюю плиту 3, также имеющую отверстие, центрируемое по цапфе слитка. В отверстие верхней плиты сверху вставляют пуансон 4, диаметр которого соответствует диаметру от верстия. Высоту пуансона выбирают таким образом, чтобы верхние торцы плиты и пуансона лежали в одной плоскости.При осадке пуансон ограничивает течение металла поковки в цапфу, Затем поднимают подвижную траверсу и устанавливают на верхний торец пуансона промежуточный элемент 5. При опускании траверсы пресса металл цапфы вдавливается в тело поковки, выдавливая осевую зону ее. При движении металла цапфы в отверстии верхней 1 плиты возникают силы трения, прижимающие ее к торцу заготовки, поэтому вдавливание...

Номер патента: 358034

Опубликовано: 01.01.1972

Авторы: Государственного, Конструкторское, Предпри, Прозоров, Савченко, Сергиенко, Сулименко

МПК: B08B 1/04, C10B 45/00

Метки: коксовой, обслуживающих, печи, площадок, уборки

...устройства для уборки, а с другой - на кронштейне. Для ограничения поворота приводного рычага предусмотрен упор. Между торцовьеми щетками на металлоконструкции устройства для уборки смонтирована направляющая, служащая для направления концов к подметальному барабану. Привод подъема содержит3также электродвигатель 15, тормоз 1 б и комайдоаппарат 17.Лоток б имеет подъемное днище 18, выполненное в виде кармана. Для передвижения лотка к печи служат направляющие 19, опирающиеся на ролики 20, и самостоятельный привод б, состоящий из электродвигателя, тормоза, червячного редуктора, открытой зубчатой передачи и рычажной системы.Механизм для уборки обслуживающих площадок машинной стороны коксовой батареи работает следующим образом.,При установке...

Номер патента: 358010

Опубликовано: 01.01.1972

Авторы: Гальченко, Карташ, Ков, Корнеев, Молочко, Нежебовский, Прозоров, Рум, Соколов, Сумцов, Чертков, Шишкин

МПК: B03C 1/10

Метки: сепараторвсесоюзная, шкивной, электромагнитный

...наружные краяны зубчатыми и перекрытыкольцами. ичающиися тем, ективности извлепо краю ленты полюсов выполне пар амагнитными. П, Румянцев, В, ф. Сумцов, В,Г. И, Дьяков, А. И, Соколов, ДН. С. Гальченко, А. П, Молочко,Ворошиловградский машии Ворошиловградский государствинститут Гипрома Изобретение относится к области машиностроения и касается электромагнитных сепараторов, предназначенных для извлечения издвижущегося по транспортерной ленте материала ферромагнитных частиц (стали или чугуна),По основному авт. св.164858 известеншкивной электромагнитный сепаратор, магнитная система которого состоит из пары полюсов, одной катушки, полюсных дисков и латунных колец, Однако область использованиятакого сепаратора ограничена из-за...

Номер патента: 352291

Опубликовано: 01.01.1972

Авторы: Колесова, Кулешов, Прозоров, Харламов

МПК: G11B 20/02, G11B 5/00

Метки: воспроизведения, информации, магнитного, носителя

...цель достигается тем, чго используемые в схеме триггеры и входами, и выходами подключаются к соответствующим общим каналам.На чсртсже прнВедена электрическая схс)а описываемого устройства.Устройство работает следующим образом.Первоначально через зажим 1 на триГГеры 2 и 3 подастся постоянный потенциал, ир;1 кочором на диффсрснцнрующих цепочках 4 и 6 создастс 51 ОдинакОВОс но Велтчине наГряжснис, Это позВО;151 ст ИЗОЯВи Гься От Всроятнос Ги прохождения на выходной за)ким 6 сигнала помехи в нерабочем режиме и, кроме того, вбсспечивает фазировку триггеров, необходиПрозоров и В, Д. Харлам.мую для правильного выделения сигналов воснрОизВсденных с маГнитнОГО носитсл 5 Нсзависимо от знака полярности первого воспроизведенного...

Номер патента: 348282

Опубликовано: 01.01.1972

Авторы: Быков, Гришин, Найденов, Петров, Прозоров, Сбродов, Угаров

МПК: B22D 7/10

Метки: брикет, отливки, стальныхслитков, экзотермический

...лишь способом прессования и при использова нии приваривается к слиткам, загрязняя поверхность металла цеметаллическими включениями.Предложенный экзотермический брикет отличается от известного тем, что в состав обоих 20 слоев введены поверхностно-активные вещества и, кроме того, в состав экзотермического слоя введен кокс, а компоненты взяты в следующем соотношении,Экзотермический слой 25Алюминиевый порошок 20 - 30 Кокс 6 - 8Шамотный порошок илипесок 6Нефелиновый шлам 1 30 Окалина Ос е Введение в состав компонента поверхностно-активных веществ придает массе текучесть и живучесть и дает возможность изготавливать брикеты наливным способом, В растворомешалке приготавливают раствор, которым заполняются формы брикетов. Через 4 - 5 час брикеты...

Номер патента: 347340

Опубликовано: 01.01.1972

Авторы: Мироненко, Нежурин, Прищепа, Прозоров, Сергиенко, Сидоренко, Сулименко

МПК: C10B 43/04

Метки: механизм, обслуживающих, площадок, уборки

...валу которого закреплен барабан 23 с канатом 22.Направляющий лоток 3 (см, фиг. 4) имеет подъемное днище 24, выполненное в виде кармана. Лоток передвигается к печи по направляющим 25 и 2 б, опирающимся на ролики 27. Он имеет также самостоятельный привод, состоящий из электродвигателя 28, тормоза 29, червячного редуктора 30, открытой зубчатой передачи 31 и рычажной системы. Рычажная система состоит из нескольких рычагов: приводного 32, промежуточных 33 и 34 и углового 3 б, кинематически связанных с приводом лотка зубчатой передачи 31,Подъем и опускание устройства для уборки в крайних положениях ограничивается конечными выключателями и фиксируется тормозом механизма подъема,Для предохранения от самопроизвольного опускания механизма...

Номер патента: 346330

Опубликовано: 01.01.1972

Авторы: Давыденко, Евминов, Прозоров

МПК: C10B 31/02, C10B 31/08

Метки: бункер, загрузки, коксовых, печей

...затвор 4, поворач ся на оси Б. Разгрузочная часть бунк жена телескопическим устройство направления шихты цз печ вор и телескопическое рив в действие рычажной с отд го привода.5 В верхней части бункера установлено разравнивающее устройство, состоящее из вибрцрующсго элемента 8, выполненного в виде усеченного полого конуса, подвешенного к бункеру прц помощи гибких подвесок 9 (в дан ном случае прц помощи цепей). Вибрирующий элемент жестко соединен штангой 10 с вибратором 11, выцссецным за пределыбунксра ц подвешенным к нему при помощи гибких подвесок 12.15 Загрузка бункера шцхтой производится подугольной башней прц поднятном телескопическом устройстве б и закрытом затворе 4.Шихта цз бункеров угольной башни поступает в бункер. Прц...

Номер патента: 338596

Опубликовано: 01.01.1972

Авторы: Волгоградский, Громозов, Ефремов, Житников, Научно, Паршиков, Прозоров, Смол, Халаджиев

МПК: E02F 3/64, E02F 3/76

Метки: 338596

...колеса 4. Мост крепится к тягачу посредством тяги 5. К раме 1 с помощью силовых цилиндров б подвешена рама струга 7, посредством пальцев 8 закрепленная на кузове 2. В раме струга б и в кузове 2 выполнен транспортер 9 с приводом 10.Перед колесами 8 расположен отвал планировщика 11, который посредством шарниров 12 и толкающих штанг 18 прикреплен к задней части рамы 1.Верхняя часть отвала планировщика 11 поддерживается силовыми цилиндрами 14 посредством пальцев 15.Дно кузова 2 выполнено составным из створок 1 б, соединенных осями 17 с катками 18, смонтированными в напр авляющих 19 корпуса кузова 2.Створки 1 б с внешней стороны шарнирно закреплены на двуплечих рычагах 20, которые посредством осей 21 шарнирно соединены с корпусом кузова 2 и...

Номер патента: 337792

Опубликовано: 01.01.1972

Авторы: Васильев, Додонов, Прозоров

МПК: G06G 7/122, G06G 7/52

Метки: графе, моделирования, путей

...пути, Этот же 50 импульс, проходя последовательно схему совпадения 16, схему разделения 21 модели указанной ветви, схему разделения 33 модели конечного узла поступает в узел управления 5, который при этом запрещает поступление имз 5 пульсов генератора 1 на входы счетчиков 8, 9и подает запрещающие потенциалы на полюсы 25, 26 моделей ветвей. В результате в указанных счетчиках устройства управления записано число импульсов, соответствующее изве стной лежащей в заданных пределах допускадлине пути, проходящего через первую найденную ветвь, входящую в конечный узел искомого пути.Затем узел управления осуществляет сброс 45 в нулевое состояние счетчика 9 в устройствеуправления и регистре 14 моделей ветвей, а также выдает импульс,...

Номер патента: 332878

Опубликовано: 01.01.1972

Авторы: Костава, Муравьев, Прозоров, Унан, Центральный

МПК: B21C 25/02, B21J 13/02

Метки: 332878

...плунжер с,центральной сквозной полостью для выхода прессизделия, который служит опорой для матрицы и перемещается в процессе прессования навстречу пуансону, поддерживая разность давлений между полостью меньшего и большего сечения камеры высокого давления, определяемую соотношением площадей дифференциального . плунжер а.На чертеже изображено предлагаемое устройство.Дифференциальный плунжер 1 опирается своим основанием большего диаметра на дно 2 камеры 3 высокого давления, куда залива.ют рабочую жидкость 4, после чего в матрицу 5 устанавливают заготовку б, для прессования, при ходе пуансона 7 вишиз начинается 5 процесс прессования. В цилиндрической полости плунжера, куда выходит из матрицы прессизделие, устанавливается давленне,...

Номер патента: 332877

Опубликовано: 01.01.1972

Авторы: Корчагин, Костава, Михайлов, Муравьев, Прозоров, Центральный

МПК: B21C 25/02, B21J 13/02

Метки: прессования

...выступом на стороне, обращенной к матрице, Угол конусности выступа выполнен равным или больщим угла захода матри,цы.Внутри вставки выполнена емкость для отвода излишков материала прессшайбы при преосовании, а на торце предусмотрена полость, сообщающаяся с упомянутой емкостью через дроссельное отверстие,На чертеже изображена схема предлагае. мого устройства перед началом, прессованияи в процессе прессовааия.Устройство работает следующим образом.После загружения заготовки 1 в контейнер 25 на нее,накладывают пресс-шайбу 3 с отверстием в центре и вставку 4. При нажатии пу.ансоном 5 на вставку 4 происходит вначалеподпрессовка заготовки 1, при этом прессшайба 3 заполняет периферийную кольцевую1 О зону вставки 4 и частично продавливается...

Номер патента: 329941

Опубликовано: 01.01.1972

Авторы: Астафьев, Быков, Камалов, Коваль, Мишулин, Пименов, Прозоров, Тараненко, Тихомиров, Шарапов, Шрамченко

МПК: B21J 1/04

Метки: «и—не», библиотека, ко-их, ковки, поковоквсесоюзнаяпатен

Номер патента: 329898

Опубликовано: 01.01.1972

Авторы: Государственный, Дронин, Прозоров

МПК: B01D 3/28

Метки: аппаратоввсесо, би5лиlt, массообменных, насадка, патентш-т

...насадка, содержащая блоки с коническими проволочными элементами.На чертеже дан продольный разрез описываемой насадки.Блоки состоят из верхней 1 и нижней 2 5плит, между которыми вварена труба 3 с размещенными в них на стержнях 4 спиральны. ми элементами 5. Для предотвращения смещения спирали на стержне приварены шайбы 6. 20Работа элемента осуществляется следующим образом,Жидкая фаза поступает сверху и в видепленки движется по виткам спирали.Газ поступает снизу и, проходя по трубе. контактирует с пленкой, многократно разры. вая ее на пути своего движения.Таким образом, достигается надежное контактирование взаимодействующих фаз при развитой и постоянно обновляемой поверхности фазового контакта.Шайбы препятствуют стеканию пленки по...

Номер патента: 328037

Опубликовано: 01.01.1972

Авторы: Блюгер, Гросвальд, Завод, Каплун, Карнаухов, Маврин, Пкин, Прозоров, Шахов

МПК: B64F 5/00

Метки: и.с, оти, ремонта, самолетовб, тяжелых

...фер. мшшой конструкции, свободные концы которых в рабочем положении опираются цд фю. зсляж самолета,Средняя секция предназначена для работы под центропланом самолета в зонах отъсмцой части крыла, двигателей и мотогоцдол. Оид имеет подъемцыс площадки 7, фиксирующисся па цсобходихО)1 ысое механическими Ч)иксатордми. Мсхдцизхы 8 подъема этик плои 12- док выполнены ио типу ножниц п имеют общий гидропривод. 11 а площадках 7 имеются выдвижные платформы 9 - 12.востовая секция педцазнд 1)сца д:151 Обе,)у. живанпя хвостовой части фюзеляжа и оперения и для работ под центропланом. На каждой части хвостовой секции имеется фсрмснная поворотная консоль 13, свободный конецкоторой подъемным устройством может подниматься на угол до 10. Док снабжен...

Номер патента: 323870

Опубликовано: 01.01.1972

Авторы: Акустики, Всесоюзный, Прозоров

МПК: H04R 11/02

Метки: звуковой, положения

...положения катушки в хагнитном зазоре. 1На чертеже приведена схема соединения приборов, иллюстрирующая предлагаемый способ определения положения звуковой катушки,Контролируемая звуковая катушка 1 испытываемого громкоговорителя, соединенная с дополнительным конденсатором 2, служащим для настройки цепи в резонанс ца частотах порядка 200 кгтт, подключена к источнику перемешюго напряжения 3 через высокоомный 2 резистор 4 и через дроссель б к источнику постоянного тока 6, При помощи потенциометра 7 постоянное-напряжение на катушкеможцо изменять по величине и знаку (перемещать ее внутри зазора). Переменное цапря. жение ца катушке измеряется устройством 8 с вольтметром 9.На рабочей частоте катушка представляет собой контур с железным...

Номер патента: 318616

Опубликовано: 01.01.1971

Авторы: Нежурин, Прозоров, Савченко, Сергиенко, Сулим

МПК: C10B 45/02

Метки: механизм, обслуживающих, площадок, уборки

...узлом 2 и 2имеет устройсгво 3 для уборки, механизм 4подъема, установленный на рабочей площадке коксовыталкивателя, и на 1 правляющие 5.Устройство для уборщики содержит бункер б,подметальный барабан 7 и две уборочные 2торцовые щегки 8, которые укреплены на об 1 цей раме 9, кинематически связанной через"истему блоков 10 с механизмом подъема.Механизм подъема содержит электродвигатель 11 и червячныи ред 2, на ном валу которого закре араканатом 14.Механизм работает следующим образом, При уставтаке каксовыталкивателя для снятия девери механизм для уборки находится 1 в рабочем положении на обслуживающей площадочке. Помысле снятия двери при переезде коксовыталкивателя на выталкивание,коксового пирога производится уборка выпавших...

Номер патента: 317550

Опубликовано: 01.01.1971

Авторы: Датский, Миникес, Прозоров, Релис, Сников, Темкин, Уфл

МПК: B30B 15/16

Метки: коняевазаявч1тель

...16 величин деформации отдельных элементов кон 1 струкции пресса, датчика 17 температуры, датчика 18 давления В рабочем цилиндре 1 ресся, и та 1 кс сг(Гняль с 13 ыхо я блока 19 задания программ.Сигнал, выработанный схемой 11, подается нз вход устройства 20, преобразующего его к последовательность и)пульсов, частота котор.1 х пропорциональна треб емо 1 схоростп псремещени 51 Вяля 3 111 дянном 11 зстке зпи)Оксимации.Ихпульсы посгу 11 яОт нз Вход шагового,13 И гателя 1 через схемы 21 и 22 совпадения. которье управляются сигналами схемы 11. Наличие сигнала на вторы.х Входах схем 21 и 22 определяет направление шагового двигателя 1, а следовательно и вала 3.Участок аппроксимации ав соответсВхст перемещению распределительного вала пресса в...

Номер патента: 317160

Опубликовано: 01.01.1971

Авторы: Браславский, Гонель, Макичан, Малышев, Нахшина, Ольшанский, Прозоров

МПК: H05G 1/20

Метки: генератора, когерентногоизлучения, штативное

...штативное устройство содержит основание 1, на котором с помощьюдвух шарниров с взаимно-перпендикулярными осями вращения укреплен подъемночповоротный ствол 2, Для регулировки стволапо высоте используется подъемный механизм д.Спвол пр ет собой рамную конструкцию, н й расположены генератор 4 когерентного излучения, два осветителя 5, поворотный телескопический вал 6, расположенный в корпусе 7 и опирающийся на два регулируемых фторопластовых подшипника 8. На наружном конце телеокопического вала укреплена фокусирующая головка 9.Ствол уравновешен относительно оси шарнира 10.Штативное ус 11 ройство имеет отдельный 10 пульт управления 11, в котором расположены вакуумно-газовая и электрическая части устройства, а также система охлаждения...

Номер патента: 315559

Опубликовано: 01.01.1971

Авторы: Барышев, Белобров, Гельман, Данилевский, Ерегин, Коваль, Нин, Новицкий, Пименов, Прозоров, Рымкевич, Семенов, Сизов, Соболев, Тихомиров, Центральный, Черных, Яровинский

МПК: B23K 20/14

Метки: 315559

...сварки заготовок с последующей обработкой давлением и термической обработкой.Предлагаемый способ позволяет повысить качество сварного соединения благодаря тому, что берут заготовки, исходная суммарная высота которых составляет 1,5 - 2,5 цх диаметра. Осуществляют автовакуумцую сварку двух или трех кованых или литых заготовок круглого сечения с одновременной осадкой собранных под оварку заготовок на величину, составляющую не менее 30 их исходной высоты при отношении суммарной исходной высоты собранных заготовок к их диаметру в пределах 1,5 - 2,5 с последующей ковкой сваренной детали.Изготовление крупногабаритных деталей описываемым способом заключает следующие основные операции: механичеокая обработка заготовок под сварку, сборка...

Номер патента: 314548

Опубликовано: 01.01.1971

Авторы: Благов, Бондаренко, Величко, Виноградов, Гальченко, Гурвич, Жовтюк, Иванов, Игнатович, Ильченко, Кнышснко, Ков, Коваль, Кот, Подзубанов, Починок, Прозоров, Самылин, Семенов, Соколов, Тодорои, Шевченко

МПК: B03B 11/00, B03B 5/24

Метки: деш, загрузки, ламации, машину, отсадочную, равномерной, угля

...соответствует числу каналов 16.Л,5 установки загрузочно-подготовительного отделеция ца соответствующих опорцых балках шшзу, ца коцическои части отделения 5, имеются опоры 22.Работа загрузочно-подготовительного отделения, 11 сходцый уголь вместе с водой поступает в желоб 20, а затем по огдельиым кацалам ц стуцецчатым цаклоц:)ым лоткам 21 равномерно распределяется по всей ширине загрузочцого Отделения и соответственно по каналам 6 подготовительного отделения. Б течецис 5 хаждого цикла пульсаций сжаый Воз дух из коллектора 11 (половицы, запятой сжатым Воздухом) с помоГцыо управляющего клапана 12 через один из клацацов пульса- тора 10 поступает по воздуха.5 роводу 14 в водо-воздушцую камеру 8 пульсац)5 оццого отде. леция 2 и вытеоцяет...

Номер патента: 313840

Опубликовано: 01.01.1971

Авторы: Прозоров, Устинов

МПК: C09D 5/34

Метки: деревянных, деталях, заделки, трещин

...и в деревообраба тывающих цехах предприятий, использующих деревянные детали.Известен способ заделки трещин в деревянных деталях, шпалах путем введения в них заполнителя. 10Однако известный способ не позволяет использовать пило-материалы с дефектами в виде трещин, недопустимых по размерам, и вызывает дополнительные затраты труда для замены деталей с обнаруженными трещи нами.Для экономии материала и повышения производительности труда предлагается трещины на детали очищать непосредственно на корпусе судна, заполнять массой из мелких 20 древесных опилок и водостойкого эластичного клея, наружную часть детали сверху трещины армировать полоской ткани, например бязи, которую наклеивать на зачищенную поверхность детали, а твердение клея...

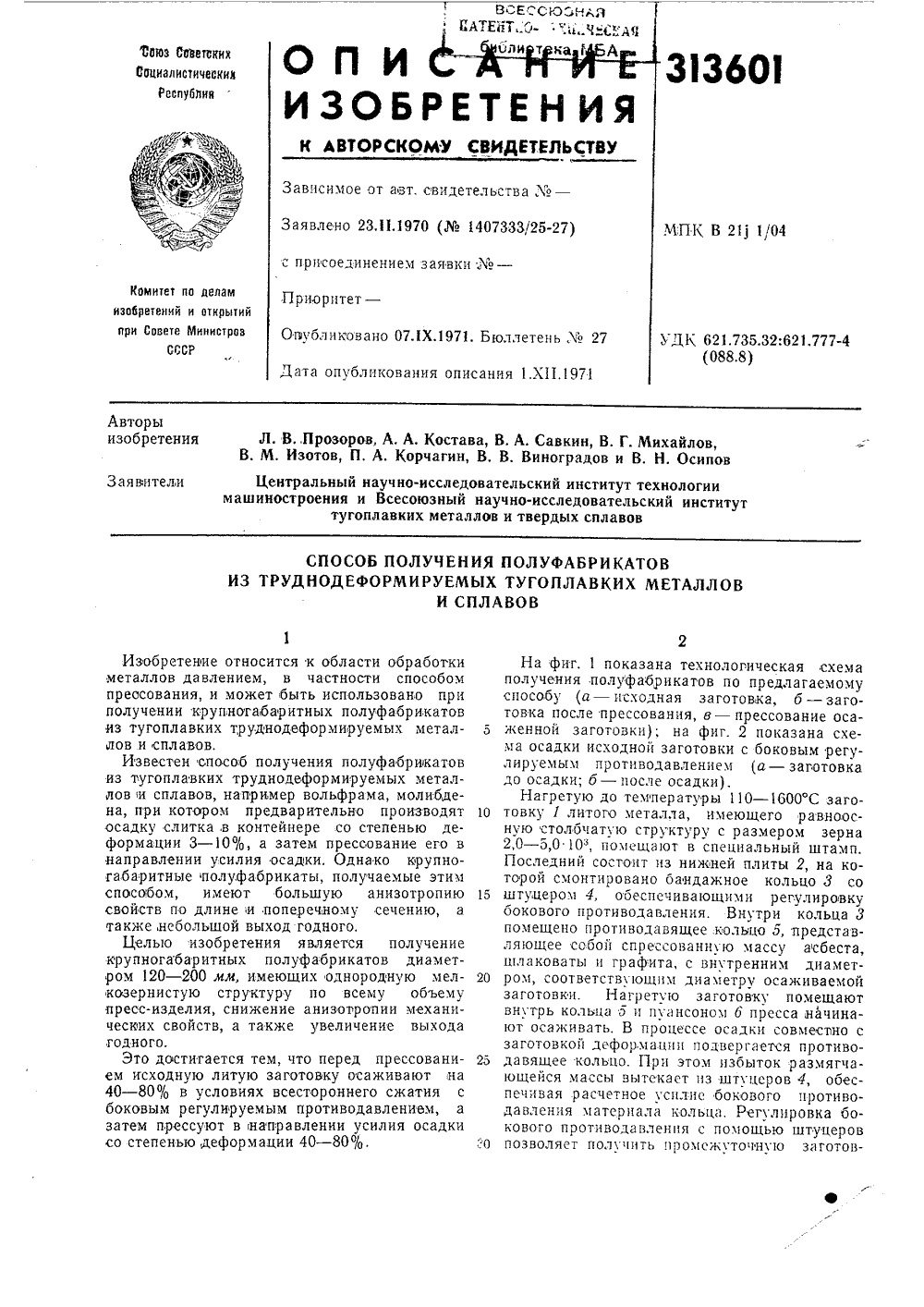

Номер патента: 313601

Опубликовано: 01.01.1971

Авторы: Виноградов, Всесоюзный, Изотов, Корчагин, Костава, Машиностроени, Михайлов, Осипов, Прозоров, Савкин, Твердых, Тугоплавких, Центральный

МПК: B21J 1/04

Метки: металловi, полуфабрикатов, сплавов, труднодеформируемых, тугоплавких

...развернутую на 90 волокнистую структуру. Осаженную заготовку освобождают путем отбивки от налипших частей противодавящепо колыца. Затем заготовку 7 нагре,вают до температуры 1400 - ;1500 С и помещают в контейнер 8 пресса. Усилием пуансона 9 заготовка продавливается через очко матрицы,10 со степенью деформации 40 - 80% с противодавлением. В процессе продавливания заготовки через очко матрицы волокнистая структура заготовки разворачивается в направлении движения деформирующего ин.струмента, что дополнительно заставляет пе.ремещвваться и иэмельчаться зерна преос-из.делия.5 Такой способ изготовления полуфабрикатовиз тугоплавких металлов, позволит получить качественные полуфабрикаты с полностью проработанной по всему объему мелкозернистой...
