Формирователь стробирующего сигнала

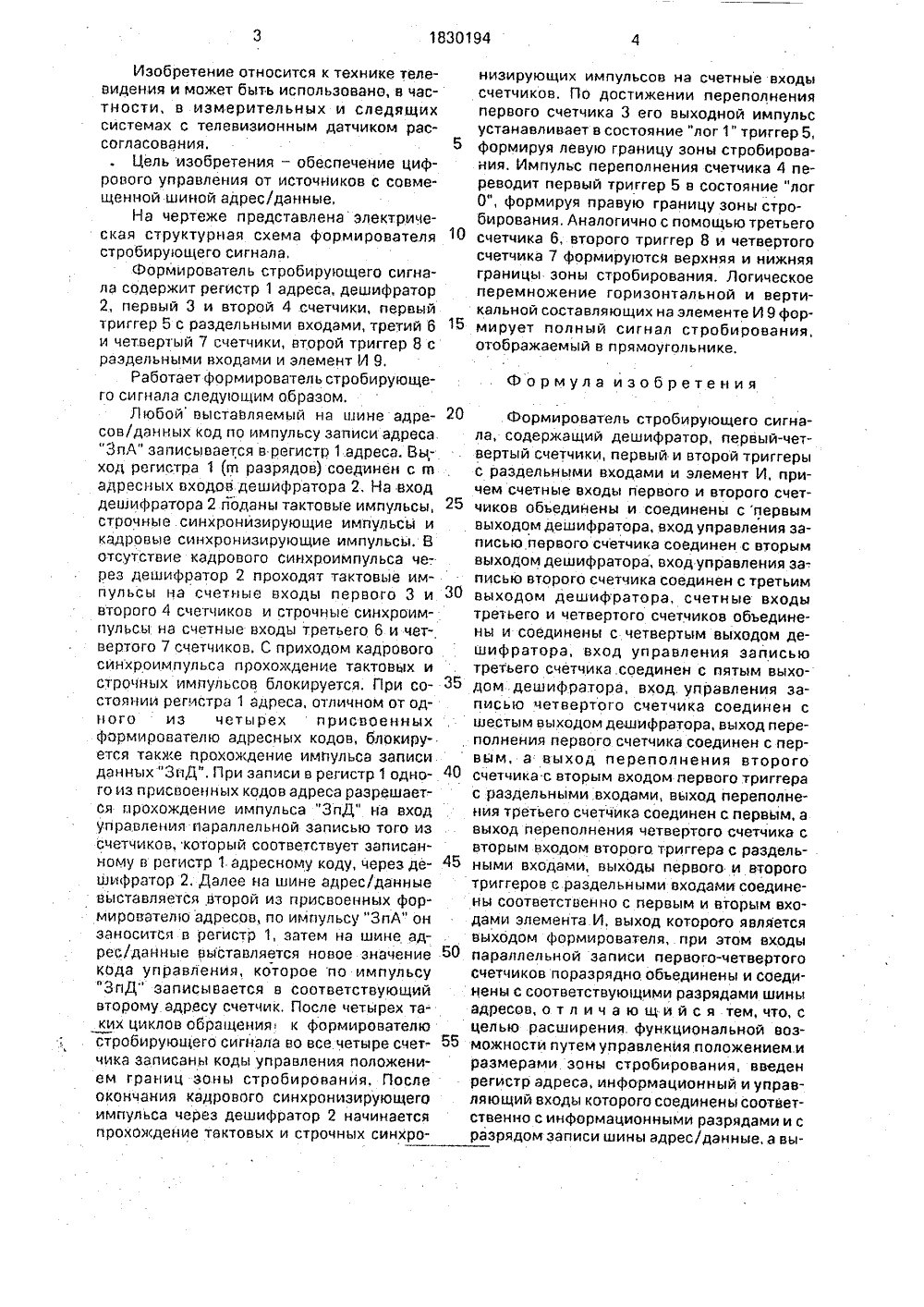

) ФОРМИРОВАТЕЛСИГНАЛА ЕСТРОБИ Фааа ф ГОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССР(71) Особое конструкторское бюро Москоского энергетического института(73) Особое конструкторское бюро Москоского энергетического института(56) Авторское свидетельство СССРМ 1467794, кл. Н 04 й 5/06, 7(18, 1987,(57) Использование: техн измерительных и следящ ность изобретения - фо бирующего сигнала со адреса, дешифратор 2, т дельными входами, счет мент И 9. 1 ил. ика телевидения в их системах, Сущмирователь строержит регистр 1 иггеры 5, 8 с разики 3,4,6,7, элеИзобретение относится к технике телевидения и может быть использовано, в частности, в измерительных и следящихсистемах с телевизионным датчиком рассогласования.Цель изобретения - обеспечение цифрового управления от источников с совмещенной шиной адрес/данные,На чертеже представлена электрическая структурная схема формирователястробирующего сигнала,Формирователь стробирующего сигнала содержит регистр 1 адреса, дешифратор2, первый 3 и второй 4 счетчики, первыйтриггер 5 с раздельными входами, третий 6и четвертый 7 счетчики, второй триггер 8 сраздельными входами и элемент И 9,Работает формирователь стробирующего сигнала следующим образом.Любой выставляемый на шине адресов/данных код по импульсу записи адреса."ЗпА" записывается в регистр 1.адреса. Вы;ход регистра 1 т разрядов) соединен с еадресных входов дешифратора 2, На входдешифратора 2 поданы тактовые импульсы,строчные синхронизирующие импульсй икадровь 1 е синхронизирующие импульсы, Вотсутствие кадрового Синхроимпульса че-.рез дешифратор 2 проходят тактовые импульсы на счетные входы первого 3 ивторого 4 счетчиков и строчные синхроимпульсы на счетные входы третьего 6 и четвертого 7 счетчиков, С приходом кадровогосинхроимпульса прохождение тактовых истрочных импульсов блокируется. При состоянии регистра 1 адреса, отличном от одного из четырех присвоенныхформирователю адресных кодов, блокируется также прохождение импульса записиданных "ЗиД". При заплси в регистр 1 одного из присвоенных кодов адреса разрешается г 1 рохождение импульса "ЗпД" на входуправления параллельной записью того изсчетчиков, который соответствует записанному в регистр 1 адресному коду, через дешифратор 2. Далее на шине адрес/данныевыставляется второй из присвоенных формирователю адресов, по импульсу "ЗпА" онзаносится в регистр 1, затем на шине адреМданные выставляется новое значениекода управления, которое по импульсу"ЗпД записывается в соответствующийвторому адресу счетчик, После четырех таких циклов обращения к формирователю. стробирующего сигнала во все четыре счетчика записаны коды управления положением границ эоны стробирования. Послеокончания кадрового синхронизирующегоимпульса через дешифратор 2 начинаетсяпрохождение тактовых и строчных синхро низирующих импульсов на счетные входы счетчиков. По достижении переполнения первого счетчика 3 его выходной импульс устанавливает в состояние "лог 1" триггер 5, формируя левую границу зоны стробирования, Импульс переполнения счетчика 4 переводит первый триггер 5 в состояние "лог 0", формируя правую границу зоны стробирования, Аналогично с помощью третьего счетчика б, второго триггер 8 и четвертого счетчика 7 формируются верхняя и нижняя границы эоны стробирования. Логическое перемножение горизонтальной и вертикальной составляющих на элементе И 9 формирует полный сигнал стробирования, отображаемый в прямоугольнике. 51015 Формула изобретения ными входами, выходы первого и второго триггеров с раздельными входами соединены соответственно с первым и вторым входами элемента И, выход которого является выходом формирователя, при этом входы 50 параллельной записи первого-четвертогосчетчиков поразрядно обьединены и соединены с соответствующими разрядами шины адресов, о т л ич а ю щи й с я тем, что, с целью расширения. функциональной воз можности путем управления положением иразмерами зоны стробирования, введен регистр адреса, информационный и управляющий входы которого соединены соответственно с информационными разрядами и с разрядом записи шины адрес/данные, а вы 20 Формирователь стробирующего сигнала, содержащий дешифратор, первый-четвертый счетчики, первый и второй триггеры с раздельными входами и элемент И, причем счетные входы первого и второго счет чиков объединены и соединены с первымвыходом дешифратора, вход управления записью первого счетчика соединен с вторым выходом дешифратора, вход управления записью второго счетчика соединен с третьим 30 выходом дешифратора, счетные входытретьего и четвертого счетчиков объединены и соединены с четвертым выходом дешифратора, вход управления записью третьего счетчика соединен с пятым выхо дом дешифратора, вход управления записью четвертого счетчика соединен с шестым выходом дешифратора, выход переполнения первого счетчика соединен с первым. а выход переполнения второго "0 счетчика с вторым входом первого триггерас раздельными входами, выход переполнения третьего счетчика соединен с первь 1 м, а выход переполнения четвертого счетчика с вторым входом второго триггера с раздельЗаказ 2495 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб,. 4/5 Производственно-издательский комбинат Патент", г, Ужгород, ул,Гагарина, 101 ход соединен с первым входом дешифратора, второй вход которого соединен с разрядом записи данных шины адрес/данные, а третий, четвертый и пятый входы являютсявходами соответственно кадровых, строчных и тактовых синхроимпульсов.
