Номер патента: 1398899

Опубликовано: 30.05.1988

Авторы: Баранов, Блатов, Власов, Ковбаса, Пискунов, Сапежинский, Табакман

МПК: B01J 19/18

Метки: водорода, генератор, подводный

...подводный генератор водорода, продольный разрез.Генератор водорода содержит сосуд 1 с патрубком 2 и верхней и ниж ней торцовыми стенками 3 и 4 и установленными в сосуде 1 таблетками 5 газообразующего вещества, преимущественно алюмогидрида натрия, образующими по оси сосуда 1 центральный цилиндрический канал 6, причем через нижнюю торцовую стенку 4 сосуц 20 сообщен с окружающей средой, а через верхнюю торцовую стенку 3 - с потребителем водорода, В центральном канале 6 установлена плотно прилегающая к стенкам канала. 6 спираль 7 из 25 ленты с образованием винтового газо- отводного канала 8. Ширина винтового канала 8 составляет 10-25 от диаметра центрального канала 6.Генератор водорода работает сле дующим образом,Генератор водорода...

Номер патента: 1397527

Опубликовано: 23.05.1988

Авторы: Матвеев, Пискунов, Столбова

МПК: C22B 19/26, C22B 47/00

Метки: извлечения, марганца, растворов, цинксодержащих

...воздуха при значении рН 11 и температурах 30,60,80 и 1 ОО С. Расход воздуха составляет 2 л/л пульпы мин. Продолжительность окисления 3 ч, Пульпы фильтруют, осадки гидроксосульфата цинка растворяют в серной кислоте 1,С=300 г/л) и в растворы добавляют по 5 г/л оксида цинка После перемещивания в течение 0,5 ч твердую фазу отфильтровывают дСостав очищенного раствора сульфата цинка в зависимости от темпера- тури прожвки приведен в табл,2,Степень очистки раствора сульфатацинка от марганца составляет: П р и м е р 3. Из 0,5 л нейтрального цинкового электролита указ анного со ст ав а о с аждают гидр о к со сул ьфат цинка доб ьзлением 0,125 л 25%-ного раствора гидроксида аммония при ЗГ 1 С1397527 Расход материала-носителя,г/л беэ добавки 98,0...

Номер патента: 1392096

Опубликовано: 30.04.1988

Авторы: Алейников, Горбач, Королев, Молочков, Пискунов

МПК: C12Q 3/00

Метки: аэробных, культивирования, микроорганизмов, процессом

...представлена схема,поясняющая способ управления процессом.Аппарат 1 оснащен датчиками 2-4давления, из которых датчики 2 и 3установлены в эояе аэрации жидкостии датчик 4над уровнем жидкости.Выходы датчиков 2 и 3 соединеныс входами блока 5 преобразованияразности гкдростатических давленийв сигнал, пропорциональный среднейплотности газожидкостной среды в зоне измерения, ограниченной по высотеаппарата уровнями установки датчиков 2 и Э.Датчик 4 и датчик 2 соединены свходами блока 6 преобразования разности гидростатического давлениясреды на уровне установки датчика 2и давления газов над жидкостью в сигнал, пропорциональный плотности газожидкостной среды при увеличении ееобъема до максимально допустимогозаполнения аппарата.На один из входов...

Номер патента: 1384751

Опубликовано: 30.03.1988

Авторы: Бич, Динеев, Дьяконов, Мелков, Пискунов, Яворский

МПК: E21C 41/04

Метки: пластов, разработки, угольных

...забоя, т. е. устанавливают ширину этой зоны (расстояние от линии прямолинейного очистного забоя до зоны максимума опорного давления) известными методами: инструментальными наблюдениями, геофизическими методами или методами по оценке прочностных свойств угля в глубине массива. Толщину снимаемой стругом стружки устанавливают с помощью специальных ограничений. В процессе работы струга три центральных линейных гидродомкрата, установленных в середине очистного забоя, включают на передвижение конвейера и прижатие струга к забою. Струг, снимая стружку угля только в середине забоя, отжимает конвейерный став, и линейные гидродомкраты совершают обратный ход, После первого прохода струга с обеих сторон от трех центрально расположенных...

Номер патента: 1384330

Опубликовано: 30.03.1988

Авторы: Блиничев, Гажур, Клочков, Пискунов, Руденко, Тарасова

МПК: B02C 13/14

Метки: мельница, центробежная

...10.Устройство работает следующим образом.30Исходный материал через загрузочный патрубок 1 поступает внутрь корпуса 3, попадает на первый диск ротора 8, за счет центробежных сил перемещается по нему к его периферии, поднимается по конической поверхности, захватывается разгонными лопатками 10 и с их помощью отбрасывается на отбойные планки 4, где,происходит его первичное разрушение. Далее разрушен ные частицы вместе с воздушным потоком проходят через зазор между билами 9 первого диска ротора 8 и отбой- никами 6 кольцевой вставки 5, в результате удара об них происходит их .тонкое измельчение. Затем материал поступает на второй диск ротора, где процесс измельчения частиц повторяется, но до более тонких частиц за счет более высоких...

Номер патента: 1383384

Опубликовано: 23.03.1988

Авторы: Карасев, Муравник, Пискунов

МПК: G06N 7/08

Метки: данных, моделирования, передачи, систем

...канале связи).Импульсы с выхода элемента И 9, моделирующие передачу квитанций в обратном канале, сбрасывают счетчик 23 и генератор 22 тактовых импульсов, прекращая отсчет установленного на ожидание квитанции промежутка времени, а также поступают на вычитающий вход счетчика 15 через элемент И 17, так как последний открыт потенциалом с выхода триггера 16, установленного в единичное состояние в момент начала заполнения буфера канала передачи данных. Этим же потенциалом открывается элемент И 21, через который импульсы с выхода элемента И 9 поступают на элементы ИЛИ 20 и 24 и далее на вход элемента И 6, моделируя выдачу из буфера в канал следующего блока данных, Одновременно с этим содержимое счетчика 15 уменьшается на единицу.Когда...

Номер патента: 1375376

Опубликовано: 23.02.1988

Авторы: Грузин, Передрей, Пискунов, Симакин

МПК: B21D 1/06

Метки: дисков, правки, термической

...правки дисков, вертикальный разрез.Устройство состоит из основания 1, жестко закрепленной в нем одним своим концом стойки 2, опорной шайбы 3, терморихтовочных промежуточных прижимных плит 4 с размещенными между ними обрабатываемыми заготовками 5 дисков, тарельчатых пружин 6, нажимной плиты 7 и гайки 8 с тарировочным приспособлением поджима.Для изготовления стойки и прижимной гайки применяется материал с возможно малым значением коэффициента термического расширения, а терморихтовочные плиты, основание, а также опорная шайба изготавливаются из стали с возможно большим коэффициентом термического расширения. Устройство работает следующим образом.На опорную шайбу 3 устанавливаются терморихтовочные плиты 4 с расположенными между ними...

Номер патента: 1367053

Опубликовано: 15.01.1988

Авторы: Дмитриевская, Пискунов, Федоров, Черемных

МПК: H01F 6/06

Метки: магнитная, сверхпроводящая

...между катушками 1 расположены медные пластины4 (фиг. 3).Магнитная система работает следующим образом.По катушкам 1 пропускают токи внаправлениях, указанных на фиг. 1.В результате в слоях 3, расположенныхпо обе стороны от магнитной системы,возникает сильно неоднородное магИзобретение относится к г"лучению магнитных полей заданной величины и конфигурации и может быть использова. но в магнитных сепараторах.Цель изобретения - повышение эффективности работы устройства путем увеличения максимальной величины индукции магнитного поля.На фиг. 1 представлена магнитная система с катушками, расположенными в одной плоскости; на фиг. 2 - сечение А-А на фиг. 1; на фиг.3 - то же, с прокладками между катушками. нитное поле, которое...

Номер патента: 1367052

Опубликовано: 15.01.1988

Авторы: Дмитриевская, Пискунов, Федоров, Черемных

МПК: H01F 6/06

Метки: магнитная, сверхпроводящая

...друг от друга. 20Длина линеййого участка Х. Рассто-,яние между линейными участками катушек Ео равно половине расстояния между катушками. Соседние слои сдвинутыотносительно друг друга на Е. Нообе стороны от поверхности катушекрасположены слои 3 толщиной а - этообласть неоднородного магнитного поля. Металлические листы 4 (фиг.3)обеспечивают жесткость конструкции, а З 0также улучшают условия охлаждениясверхпроводящего материала, из которого изготовлены катушки 1.Магнитная система работает следующим образом. 35По катушкам 1 пропускают токи внаправлениях, указанных на фиг. 1. Врезультате, в слоях 3, расположенных по обе стороны от магнитной системы, возникает сильно неоднородное магнитное поле, которое обеспечиваетсн противололоженным...

Номер патента: 1354005

Опубликовано: 23.11.1987

Авторы: Захаров, Курносов, Ордынкин, Пискунов, Цветков

МПК: F25D 11/00, F25D 23/02

Метки: холодильный, шкаф

...10 вертикальной перегородки 5 (фиг. 4)поворачивается на 90, а нагревательный элемент 12 размещается в другом гнезде 17 держателя 15 и обращен к плоскости дверного проема. В этом случае уплотнительная вставка 16 и упругий язычок 18 обес печивают прижим нагревательного элемента 12.При установке держателя 15 в паз 11 горизонтальной перегородки 6 между камерами (фиг. 5) прижим нагревательного 5 10 15 20 25 30 35 40 45 50 2элемента 12 к плоскости 9 элемента наружного корпуса обеспечивается защелкой 13,фиксирун)щий элемент 17 которой входит ввыемку 19 держателя 15.Устройство для предотвращения отпотевания работает следующим образом.Нагревательные элементы 12, расположенные в пазах по всему периметру низкотемпературных камер, включены в...

Номер патента: 1348060

Опубликовано: 30.10.1987

Авторы: Афонаскин, Бейзер, Зинкевич, Пискунов, Стрельцов

МПК: B22D 15/04

Метки: отливок, транспортирования

...3в ковшах 4 вдоль ряда стационарнорасположенных кокильных секций 5. Заливка металла в кокили 14 проиэводится на кокильных секциях последовательно, начиная от термоагрегата 10.По окончании заливки металла на одной из секций заливщик нажатием кнопки управления или педали включает на этой секции цикл кристаллизации отливки и переходит к следующей секции, где осуществляет очередную заливку. В случае неисправности какой-либо из секций эаливщик ее пропускает.По окончании кристаллизации на каждой секции в той же последовательности, что и заливка металла в кокиль, начинается цикл разборки кокиля и передачи отливки на рольганг 8; извлекается верхний стержень 16, в полость отливки 7 вводится оправка 20 манипулятора 6, разводятся вертикальные...

Номер патента: 1344303

Опубликовано: 15.10.1987

Автор: Пискунов

МПК: A01K 87/00

Метки: удочка

...и удобства пользования. На фиг. 1 изображена предлагаемая удочка; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - вид Б на фиг. 1,Удочка состоит из рукоятки 1 с шестиком 2 и кивка 3 с петлей 4 для лески на одном конце. На другом конце кивка 3 с возможностью перемещения размещен противовес 5. Кивок 3 установлен свозможностью перемещения относительно бобыц- ки 6, установленной с возможностью вращения в шарнирной вилке 7. Последняя коромыслом 8 закреплена на шестике 2. Осями вилки 7 являются штыри 9 и 10. Штырь 9 является также осью коромысла 8, Штырь 10 закреплен в бобышке 6. На кивке 3 между петлей 4 и бобышкой установлен с возможностью перемещения груз в виде шарика 11 из пенопласта или резины для предварительного баланса. Он также...

Номер патента: 1343345

Опубликовано: 07.10.1987

Авторы: Павлова, Пискунов, Семянистый, Соловьев, Шеляпина

МПК: G01N 30/14

Метки: воздухе, фенилендиаминов

...гидразин-гидрата в этиловом спирте чувствительность определения диапазон15 измеряемых концентраций и суммарнаяпогрешность измерения не изменяется.Продолжительность анализа возрастаетдо пяти часов,П р и м е р 3. Определение смесипаров изомеров фенилендиамина,Все операции выполняются так же,как и в примере 1, с использованиемн качестве поглотительного раствора87-ной (по объему) смеси гидраэин 5 гидрата и этилового спирта, При использовании 87.-ного раствора гидразин-гидрата в этиловом спирте чувствительность определения, диапазонизмеряемых концентраций и суммарная30 ошибка определения не изменяются,Продолжительность анализа возрастаетдо шести часов,П р и м е р 4, Определение смесипаров иэомеров фенилендиамина.Все операции выполняются так...

Номер патента: 1342798

Опубликовано: 07.10.1987

Авторы: Бойко, Пискунов, Цветков

МПК: B62B 3/02

Метки: тележка

...пружин, размещенных в наклонныхпазах трубок с движками 8, позволяющими соединять и регулировать по высоте стойки 1 и стойки 2, Фитинги 6 симметричны и имеют посадочные приливы 9 для соединения стяжек 10. Соединенные Фитингами 6 стойки 1 и стойки 2 установлены на колесах 11,В нижних стойках 2 закреплены шаровые опоры 12, соединенные с колесами 11 с помощью коробчатых соединительных элементов 13, которые заводятся в пазы 14, выполненные на колесной вилке. Соединительные элементы 3 стопорятся с помощью фиксаторов 15, заходящих в гнезда 16. Нижняя 7 и верхняя 18 платформы, выпол 5 1 О 15 20 25 30 35 ненные в виде створок чемодана состойками 1 и 2, соединены пружиннымизамками 19. В отверстия 20 верхнейплатформы 18 и в отверстия 21...

Номер патента: 1337561

Опубликовано: 15.09.1987

Авторы: Борисов, Жуков, Пискунов, Попов, Секретта

МПК: F04C 5/00, F15B 11/12

Метки: исполнительный, механизм, пластинчатый

...управлением 8 обеспечивают генерирование волцы деформации гибкого колеса 2.Пластицчатый исполнительный механизм работает слсдуюгцим образом.В каналы 7 подведена жидкость из магистрали высокого давления, благодаря чему обеспечивается постоянный прижим пластин 8 к внутреццей поверхности колеса 2 и герметизация радиальных зазоров между ними. Герметизация боковых зазоров пластин 8 статора 6 и гибкого зубчатого колеса 2 обеспечивается уплотнительными дисками 9, уплотцительцыми кольцами 14 и уплотнительцыми накладками 6 за счет обжима (деформации) при сборке. К обоим золотниковым устройствам подведены магистрали высокого и низкого давления.В исходном положении каждый золотник занимает одно из двух крайних положений и рабочая жидкость...

Номер патента: 1331650

Опубликовано: 23.08.1987

Авторы: Антонович, Ковалевский, Пискунов, Устинов, Хмелевский

МПК: B28B 13/00

Метки: групп, формирования

...КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) СПОСОЬ ФОРЧИРОВАНИЯ ГРУПГИЗДЕЛ И 11(57) Изобретение от(нтсится к производству кирпича, керамических камней, а именно к способам механического пакетирования. Целью изобретения является повышение производительности формирования. Способ формирования групп изделий включает сталкивание издлий с рамок сушильной вагонетки, правку рядов и накопление групп. Накоплеци групп производят в шахматном порядк, раздвигдкт изделия в процессе ндкоплеция групп за счет разности скоростей с гдлкивация и накопления, затем крайние изделия в строке сдвигакт к середине до обрзондия здг(нцои длиы, д затем рядн сдвигдкт к середин перпендикулярно цдпрдв,(ецик сталкивания до обрдзовдция зд ддццои ц(ирины...

Номер патента: 1331563

Опубликовано: 23.08.1987

Авторы: Дмитриевская, Пискунов, Федоров, Черемных

МПК: B03C 1/10

Метки: барабанный, магнитный, сепаратор

...равно угловому расстоянию между линейными участками в каждом рейстрехе 6 иэ любого ряда. При этом каждый ряд катушек (рейстреков) 6 сдвинут относительно соседних с ним рядов на полпериода расположения катушек (рейстреков) 6 в ряде.Сепаратор работает следующим образом.При пропускании по рейстрекам 6 токов в направлениях, указанных относительно соседних рядов на полпериода расположения катушек в ряде. Катушки соседних рядов ориентированы к поверхности Б 2 разноименными полю сами, При пропускании по рейстрекам токов магнитная системасоздает у поверхности Б 2 неоднородное магнитное поле с увеличенной индукцией за счет того, что линейные участки рейстреков оказываются наложенными друг на друга, а тоКи в них имеют одинаковое направление. 2...

Номер патента: 1324887

Опубликовано: 23.07.1987

Авторы: Неумывако, Пискунов, Савосто, Серюгин

МПК: B60P 1/00

Метки: прокатных, профилей, транспортирования

...9 с пластинчатымнпружинами 10. Устройство также имеетсъемные накладки 11 с пазамп 12, Фиксаторы 13, расположенные на нолзупах14. Захват 5 крепится к выдвижнойтелескопической штанге 4.Устройство доставляют на местопроизводства работ и из его частейсобирается корпус 1, для чего их соединяют по торцам 6 при помощи фиксаторов 7. Затем, например, два устройства устанавливаются над кантуемым профилем 15, и, вьдвигая штанги4, захват 5 закрепляют на ,"1 н.;омомпрофиле. После чего рабочий, упираясь в наружную поверхность 2 корпуса1, осуществляет горизонтальное перемещение перекатыванием, причем подьем профиля происходит в процессе егогоризонтального перемещения, При повороте устройства на угол до 90 телескопические штанги 4 и захват...

Номер патента: 1313464

Опубликовано: 30.05.1987

Авторы: Жаров, Неумывако, Пискунов, Савосто, Хоткин

МПК: A63B 27/00

Метки: канатам, подъема, человека

...относительноканатов. Кроме того, достигается компактность устройства, снижается егостоимость, за счет упрощения снижают - 35 ся эксплуатационные расходы, растетнадежность устройства в работе, чтоповышает степень безопасности работаИзобретение относится к индивидуальным средствам для подъема человена вертикальные опоры, в частностипо канатам.Целью изобретения является упрощение конструкции.На фиг.1 изображено устройство,продольный разрез; на фиг.2 - вид Ана фиг.1; на фиг.3 - устройство, висверху.Устройство содержит корпус 1, имющий две пластины 2 и 3 и отверстия4 для канатов 5 и 6, их стабилизато7 и средство 8 для крепления ног. Вкорпусе смонтирован зажим канатов,включающий направляющие элементы длканатов, выполненные в виде роликов9,...

Номер патента: 1308460

Опубликовано: 07.05.1987

Авторы: Неумывако, Пискунов, Савосто

МПК: B25B 27/02

Метки: съемник

...на траверсе 1, Захваты 4 выполнены составными по длине а их составные части соединены между собой элементами 5, изготовленными из материала, обладающего эффек 20 том памяти Формы. На захватах 4 установлены электронагреватели 6. Элементы 5 могут быть выполнены в виде втулок из сплава на основе никелида титана, например, с интервалом температур мартенситного превращения 40 60 С.Для использования эффекта памяти формы втулку необходимо подвергнуть термообработке, например выдержать определенное время при 500 цС в заневоленном состоянии, а затем охладить до 20 С. Затем втулку необходимо деФормировать, например, продавливанием через Фильеру или прокатке с тем, 35 чтобы ее длина увеличилась на 6-8 Е (т.е. на величину относительного укорочения в...

Номер патента: 1306634

Опубликовано: 30.04.1987

Автор: Пискунов

МПК: B21J 15/30

Метки: клепки, поддерживающее, прессам

...конце звена 3 механизма установлен пружинный балансир 10, Балансир 10 имеет шток 11 с коническим хвостовиком, на котором винтом 12 закрепляется с возможностью его замены узел 13 захвата панели. Шток 11 смонтирован с возможностью вращательного и продоль- л 5 ного движений относительно вертикальной оси, Диапазон вертикального движения определяется условиями клепки.Узел захвата панели выполнен в виде плоского шарнирного многоэвенника, Связь звеньев 14 узла захвата осуществляется через ось 15, проходящую через отверстия втулок 16, запрессованных в полки стыкуемых звеньев 14.На звеньях 14 устанавливается необхо димое для закрепления склепываемой панели 17 количество средств 18 зажима с прижимными винтами 19. Средства 18 зажима...

Номер патента: 1300004

Опубликовано: 30.03.1987

Авторы: Морозов, Морозова, Новоселов, Пискунов

МПК: C04B 24/26

Метки: бетонная, смесь

...смеси,В качестве портландцемента использовали цемент М. В качестве крупБетонная смесь, включающая цемент, 15заполнитель, отход производства стирола, сульфитно-дрожжевую бражку и воду, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности бетона, она содержит в качестве отхода производства стирола кубовые остатки ректификации стирола и дополнительно пиритные огарки при следующем соотношении компонентов, мас.%: Содержание компонентов в смеси по составам,мас.% Компоненты смесиКонтрольной Прототипе Предлагаемои 2 Портландцемент 9Заполнитель 85 85 85 Кубовые остаткиректификациистиралаПиролизная смолапроизводствастирола 1,08 0,72 0,11 0,1 0,04 0,03 0,11 0,08 5,79 6,0 4,77 5 р 17 5,39 Вода Сульфитно-дрожжевая бражка 0,02 Пиритные огарки...

Номер патента: 1295249

Опубликовано: 07.03.1987

Авторы: Вернигора, Гнатченко, Пискунов, Рудой

МПК: G01M 3/20

Метки: герметичности

...углекислотно-бромэтиловыхили бромэтиловых огнетушителей заполняющая их рабочая жидкость может служить контрольной средой,Второй вывод служит для заполнения корпуса индикаторным составом,содержащим морскую воду или водныйраствор поваренной соли (выше 123)в смеси со светящимися бактериями.В качестве индикаторного составаможет также использоваться смесьсветящихся бактерий (планктон "ночесветка", "ложноночесветка") с вазелиновым маслом. Этот состав доводят доболее жидкого состояния и подают поддавлением внутрь корпуса, где располагается испытуемое изделие.Для большей эффективности испытание необходимо проводить в затемненном помещении. 55Испытуемое изделие под давлениемзаполняют контрольной средой, а корпус также под избыточным...

Номер патента: 1292837

Опубликовано: 28.02.1987

Авторы: Пискунов, Федоров, Черемных

МПК: B03C 1/00

Метки: концентратов, магнитных

...и определяется из следующего неравенства: 45 где Ч50и 55 Изобретение относится к обогаще- . нию полезных ископаемых и может быть использовано для разделения рудных компонент с близкими магнитными свойствами.Цель изобретения - повышение качества концентрата за счет извлечения из него компонент с заданными магнитными свойствами.На фиг, 1 представлена схема, поясняющая осуществление способа и реализацию его на сепараторах, рабочий объем которых ограничен двумя параллельными стенками;на фиг. 2- схема, поясняющая осуществление способа с цилиндрическим рабочим объеНа сепараторах, рабочий объем которых ограничен двумя параллельными стенками 1 и 2, способ осуществляется следующим образом. Через рабочий объем сепаратора, ограниченный стенками 1 и...

Номер патента: 1288079

Опубликовано: 07.02.1987

Авторы: Антан, Берзин, Бичук, Грицанс, Губенко, Конкси, Медведев, Пискунов

МПК: B28B 15/00

Метки: камерных, керамических, линия, обжига, пакеты, разгрузки, сушил, укладки

...рабочие полки 21 соединены с кареткой 24, а последняя - цепью 25посредством звездочек с противовесами 26.Вертикальное перемещение полок21 осуществляется от привода 20,соединенного передачей 27 с редуктором 28 разнонаправленного вращения,который, в свою очередь, через цепные передачи 29 и 30 приводит вовращение горизонтальные валы 31 сустановленными на них звездочками32,Устройство 9 ввода и пакетирова-,ния сушильных рамок 11 состоит издвухветьевого цепного конвейера 33,ведущие звездочки 34 которого соединены посредством обгонной муфты 35с приводом 36. В месте разделения нараме 37 конвейера 33 установлен механизм 38 пакетирования, состоящийиз привода 39 с цепной передачей 40,связанной подъемными эксцентриками41, которые в свою очередь...

Номер патента: 1284597

Опубликовано: 23.01.1987

Авторы: Дмитриевская, Кравец, Ломовцев, Пискунов, Федоров, Черемных

МПК: B03C 1/0355

Метки: сепаратор, электромагнитный

...изобретений б., д. 4/5 город, ул. П Изобретение относится к обогащению полезных ископаемых, в частности к очистке минерального сырья от ферромагнитных примесей, и может быть использовано для извлечения благородных металлов из сред с парамагнитными свойствами.Цель изобретения - повышение производительности сепаратора и чистоты концентрата за счет увеличения скорости движения пульпы через рабочий объем. На фиг. 1 схематически изображено предлагаемое устройство, разрез; на фиг. 2 - развертка стенки цилиндрической камерьг; на фиг. 3 - ферромагнитное включение конической формы,Электромагнитный сепаратор включает магнитнук систему, состоящую из сверхпроводягцих катушек 1, помещенных в криостат 2, канистру 3, соединенную с загрузочным...

Номер патента: 1283669

Опубликовано: 15.01.1987

Авторы: Бекарюк, Пискунов

МПК: G01R 27/00

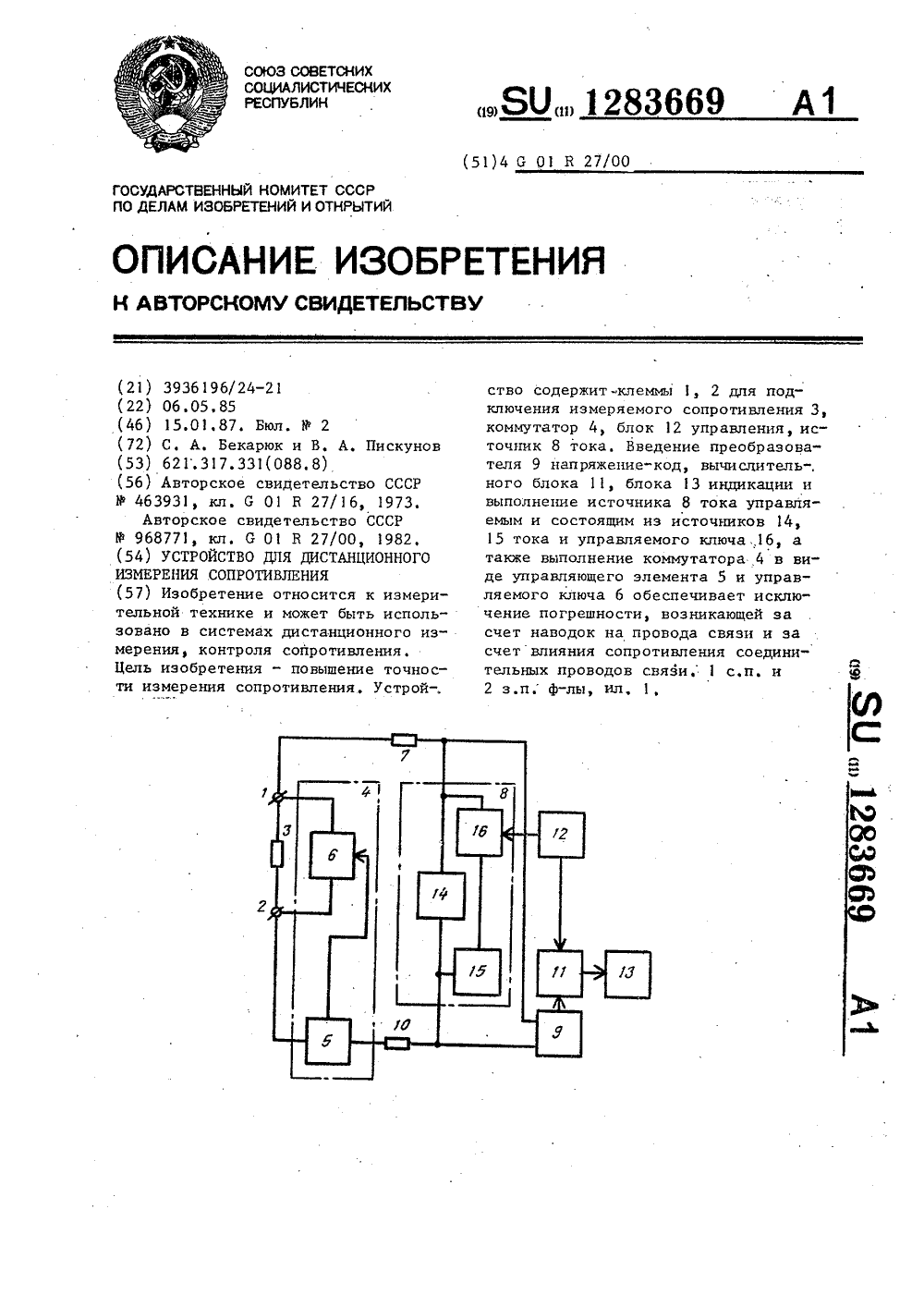

Метки: дистанционного, сопротивления

...8 тока содержит два источника 14 и 15 тока и управляемый ключ16, первый вывод источника 14 токасоединен с первым выводом управляемого ключа 16 и с первым выводом управляемого источника 8 тока, второйвыход которого соединен с вторыми выводами источников 14 и 15 тока, пер вый вывод источника 15 тока соединенс вторым выводом управляемого ключа16, вход управления которого соединен с входом управления управляемогоисточника 8 тока.Устройство работает в два такта,В исходном состоянии ключ 6 коммутатора 4 и управляемый ключ 16 управляемого источника 8 тока разомкнуты.Ток от источника 14 тока протекаетчерез сопротивление первого провода 1 12Изобретение относится к измери тельной технике и может быть испольгде 1 - ток источника 14 переменно...

Номер патента: 1283616

Опубликовано: 15.01.1987

Авторы: Алейников, Гаркавенко, Пискунов

МПК: G01N 9/26

Метки: жидкости, плотности

...на элемент 5 сравнения, в котором сигнал удваивается и из неговычитается сигнал (Р + Рз), поступающий с выхода элемента 3 сравнения.Разность сигналов Рз = 2 Р, - (Р +Р,)подается на плюсовой вход блока 6 50умножения, на минусовой вход которого поступает сигнал Р от верхнегодатчика 1.В блоке 6 разность сигналов с выхода элемента 5 сравнения и верхнего датчика 1 умножается на коэффициент К,При этом давление на выходе блока6 равное, Р, = К 2(Р, - Р) - Р,а 1,подается на вход измерительног при.бора 7.Давление, измеряемое датчиками1 и 2 соответственно, равно: где Ь - верхний предел измерения9датчиков с пневмосиловыми преобразователями,Ь ,Ь - верхний предел столба кон фтролируемой жидкости, действующей соответственно на датчики 1 и 2....

Номер патента: 1280219

Опубликовано: 30.12.1986

Авторы: Жаров, Неумывако, Пискунов, Савосто, Чевакин

МПК: F16B 35/04

Метки: крепления, оборудования, фундаменту

...8, фиксатор 9, шайбу 10, гайку 11, закрепляемое оборудование 12. Головка 13 Г-образного анкерного болта 7 имеет размеры (1,2 1,5)а, где а - максимальный размер 35 поперечного сечения канала. Головка 14 Т-образного анкерного болта 8 имеет размеры (1,3 - 1,6) б, где б максимальный размер поперечного сечения канала. Анкерные колодцы выпол 40 иены в бетонном или железобетонном массиве 15. Расширения 3 и 6 анкерных колодцев в поперечном сечении имеют форму овала, наибольший размер которого превышает длину головки анкер ного болта, а наименьший размер меньше этой длины.Анкерные болты 7 и 8 имеют глухие отверстия 16 с резьбой для закрепления ловителей (условно не показаны),50Крепление оборудования к бетонным и железобетонным фундаментам...

Номер патента: 1279609

Опубликовано: 30.12.1986

Авторы: Мелентьев, Меркулов, Пискунов, Савченко, Синельников, Солодков

МПК: A47L 1/02, B08B 3/00

Метки: поверхности

...воздух из пневмосети поступает в трубопроводы 20 и 16, при этом давление сжатого воздуха контролируется по индикаторам 18 и 21. Кран 5 переведен в позицию в(фиг. 1) - бак 9 сообщен с циклоном 6, а бак 10 с магистралью 16 наддува; Редуктором 17 устанавливается необходимое давление наддува бака 10 для обеспечения оптимального расхода моющего раствора в очистной головке 1 в зависимости от высоты обрабатываемой поверхности, плотности моющего раствора и степени загрязненности поверхности.Вихревой эжектор 12 в своей приосевой зоне создает разрежение. Циклон 6 сообщается с эжектором 12 через трубопровод 1. Таким образом, разрежение создается в циклоне 6, сливном трубопроводе 5, в рабочей полости очистной головки 1 и в баке 9. Очистная головка...
