Переверзев

Номер патента: 1575267

Опубликовано: 30.06.1990

Автор: Переверзев

МПК: H02J 9/06

Метки: нагрузки, питания, резервирования

...шины источников питания и нагрузки. Новым является выполнение реле двухобмоточным с самоудержанием контактов, а также то, чтоконец первой обмотки реле и началовторой связаны через выпрямительныедиоды с шиной нагрузки. 1 ил. Неподвижныи контакт 7 подключен к основному источнику 1 и началу первой обмотки 10 реле 4, конец которой через выпрямительный диод 6 связан с шиной нагрузки, Неподвижный контакт 8 подключен к резервному источнику 2 и концу второй обмотки 11 реле 4, начало которой через выпрямительный диод 5 связан с ши-.ной нагрузки. К шине нагрузки подключен также подвижный контакт 9 реле 4. В случае питания нагрузки 3 от сновного источника 1 замкнуты конакты 7 и 9. Такое положение контаков поддерживается эа счет того, то реле 4...

Номер патента: 1575012

Опубликовано: 30.06.1990

Авторы: Безродный, Волков, Гуренко, Переверзев, Подгорецкий

МПК: F24D 5/02

Метки: отопления, помещения

...заглубленкыми по типу боровов, а удаленные могут иметь аналогичную или открытую коробчатую конструкцию и соединяются с дымовой трубой 22. Тепловые трубы 1 в блоках 10 сгруппированы в поперечнообдуваемые, преимущественно шахматные, пучки и заведены в дымоотводящий канал 16 через отверстия в его сводовой части, выполняемые либо прямоугольными под групповую установку всего блока 10 в случае его модульной компоновки с серединным креплением всех тепловых труб 11 в трубной доске 23, либо с учетом возможности индивидуальной установки и уплотнения каждой трубы 1 блока 10, имеющей при этом самостоятельные опоры своим нижним торцом на днище дымоотводящего канала 16, Отдельные блоки 10 в хвостовой части дымоотводящегоВ результате обеспечивается...

Номер патента: 1574517

Опубликовано: 30.06.1990

Авторы: Кранцфельд, Лернер, Мачковская, Переверзев, Хаустов

МПК: B65G 69/20

Метки: вагонов, грузом, разогрева, смерзшимся

...пара) в нагревательные секции. Благодаря симметричному расположению компенсаторов 3 и 1 относительно неподвижных опор 12 и свободному опиранию боковых вертикальных панелей 7 и 8 на подставки 13 обеспечиваются независимые температурные расширения панелей нагревательных секций, что приводит к снижению допустимых напряжений в элементах этих секций без их передачи на арки 11. Выполнение опор 12 и подставок 13 в виде упругих консольно закрепленных пластин позволяет также снизить динамические нагрузки, передаваемые от проходящего состава на элементы нагревательных секций.Предлагаемая форма экранов 10 и арок 11, а также конструкция узла сопряжения этих экранов и арок обеспечивают лучшую концентрацию тепловой энергии на обогрев находящегося...

Номер патента: 1559218

Опубликовано: 23.04.1990

Авторы: Гаркуша, Переверзев, Старосадчий, Черкасенко

МПК: F04C 2/04

Метки: гидромашина, реверсивная, шестеренная

...цилиндрических расточках 17 торцовых крышек 2 и 3 и сопряженных с внутренней поверхностью 18, причем входы 18 и 20 обратного клапана соединены соответственно с каналами подвода 13 и отвода 14 рабочей жидкости, а выход 21 сообщен с камерой поджима. и отвода и обратные клапаны, выполненные в виде упругих выступов эластичных манжет 9, армированных металлическими лентами 16, установленных в цилиндрических расточках 17 и сопряженных с внутренней поверхностью цилиндрь;еских расточек 17, входы которых сообщены с .каналами подвода и отвода а выходы сообщены соответственно скамерами поджима. 4 ил. Шестеренная реверсивная гидромашина в режиме гидромотора работает следующим образом. При подаче рабочей жидкости высокого давления к каналу 13...

Номер патента: 1544742

Опубликовано: 23.02.1990

Авторы: Безродный, Волков, Переверзев, Подгорецкий, Покрошкин

МПК: C04B 11/028, F28D 15/00

Метки: реактор, сыпучего, термической

...чехла 9. В зазоре 15 между адиабат ным чехлом 9 и радиа ционной трубой 6 находится вертикальный экран 20, охват ыва ющи й с за зором радиа циционную трубу 6 и закрепленный своим нижним торцом на подине топки 10. Верхняя часть экрана 20 может иметь конусное уширение 21, требующее изменения профиля соответствующей верхней части внутренней поверхности 22 огнеупорного чехла 9, повторяющего конусность уширенной части 21 экра на 20.В целях упрощения технологии изготовления гладкие конусные поверхности могут быть заменены ступенчато-цилиндрическими, удобными при организации огнеупорного чехла 9 и экрана 20 из отдельных звеньев серийно выпускаемого огнеупорного сортимента с цилиндрическим профилем, Для повышения надежности работы реактора...

Номер патента: 1521988

Опубликовано: 15.11.1989

Авторы: Безродный, Волков, Переверзев, Подгорецкий, Покрошкин

МПК: F23L 15/02

Метки: охлаждения, сыпучего, теплообменник

...усеченного под угломтаким образом, что высота образован"ного кольцевого желоба 13 со стороныпересыпной камеры 2 меньше, чем со55стороны воздушной камеры 1 Дистанционирование желоба 13 по отношениюверхнего торца коллектора 10 выполнено с помощью шпилек 11. Теппообменник работает следующим образом.Горячий технологический сыпучий материал, поступая в пересыпную камеру 2 через проем 3, накапливается и перемещается в ней, сползая относительно трубчатых поверхностей тепловых труб 6, постоянно находящихся в слое сползающего сыпучего технологического материала и получающих от последнего тепло. Необходимый для этого уровень слоя непрерывно поддерживается за счет числа оборотов шнека 11. Парообразование промежуточного теплоносителя в полостях...

Номер патента: 1517792

Опубликовано: 30.10.1989

Автор: Переверзев

МПК: A01C 7/20

Метки: механизм, навески, органов, рабочих, сеялки

...ния лонолнительного рычага и рычага ицлъечд сонников, д снток гилрсни,инлрд соединен с;н)нолнительным рычагом нцср,11- Вцч ллинительнсй нлдстинц 5. 1 ток гидро. нилинлрд 4 с помннью уллинигльнои нл;1- гинц 5 нремндет внсрел нц мл ся, ки рычд 8, который во,1 йсгв 1 рг. лирсмцбн Винтом н;1 рыча шльс ч;1 сцн- НИКОВ, НО.1 С Л Н И й, НОВОР 1 И В сЯ СОНи ИКОВ 11 6 рус 2, Онкает сошники в ршочес нцлс)- жснин;1 нтнгс и Воволк 12 з. и. ф-лы, 1 ил Устройство рд 6 отает слелуюаим ос)р.ч.р;кторист с номоаью ги;1 Ярзснрелелителя включает гилросистему, и шток гилрц НИЛИНЛрд 4 С НОМОаЬЮ уЛЛИНнтсЛЫОй 1)здС- тины 5 неречеаает лонолнительный ры зг 8, усгзновленный в кронштейна рачок, ьцерел но ,Олу сеялки, которьсй черс) сцслиненный с нич пален 1 О...

Номер патента: 1516626

Опубликовано: 23.10.1989

Авторы: Данилов, Еньшин, Малыгин, Мизерный, Переверзев

МПК: F04F 1/18

Метки: эрлифтная

...сопровождается интенсивными колебаниями давления в газожидкостной смеси со значительным размахом. При работе эрлифтной установкисреднее значение динамического давления газожидкостной смеси в камере 8смешения эрлифта меньше статическогодавления, определяемого глубиной погружения смесителя, вследствие чегопосле запуска эрлифтной установкичасть жидкости из аккумулирующейемкости 9 через демпфирующие щели 10под действием возникшего перепададавлений вытесняется в камеру 8 смешения, освобождая при этом часть объема аккумулирующей емкости 9. Приизменении значения динамическогодавления в камере 8 смешения эрлифтавследствие колебательных процессовв газожидкостной смеси при работеэрлифта, например при его увеличениивыше среднего значения, часть...

Номер патента: 1504343

Опубликовано: 30.08.1989

Авторы: Глебов, Зорин, Кара, Переверзев, Сюмак

МПК: E21D 11/10

Метки: набрызг-бетона, нанесения, сопло

...разрез, вид А на фиг.1 на фиг.3 - мембрана в исходном положении (узел 1 на фиг.1); на фиг,4- мембрана в рабочем положении.Сопло для нанесения набрыэг-бетона выполнен в виде корпуса 1, насадка 2, патрубка 3 подвода воды и распределителя воды, состоящего из упругоэластичной мембраны 4 с внутренней полостью 5, ограниченной со стороны камеры 6 подвода сухой смеси поверхностью 7, а со стороны камеры 8 эатворения сухой смеси - поверхностью 9. Мембрана 4 снабжена сквозными отверстиями 10 а на поверхности 9 между сквозными отверстиями 10 выполнены щели 11.Сопло для нанесения набрыэг-бетона работает следующим образом.Сухая смесь например, фосфогипс сжатым воздухом транспортируется по трубопроводу и поступает в камеру 6. При соприкосновении...

Номер патента: 1499339

Опубликовано: 07.08.1989

Авторы: Аринштейн, Переверзев, Прянишников

МПК: G06F 7/552

Метки: вычисления, квадратного, корня

...делителяЕ через мультиплексор 7 поступает навходы одной группы умножителя 4. Навходы второй группы умножителя 4 поступает код У; с выходов регистра 5последовательного приближения, который одновременно является выходнымкодов устройства. На выходе умножителя 4 образуется код произведенияЕ У,который постугает на входывторой группы схемы 3 сравнения кодов. На входы первой группы схемы 3сравнения кодов поступает код делимого Х с выходов регистра 1, На выходе схемы 3 сравнения кодов появляется сигнал логической единицы втом случае, когда код произведенияЕ У; меньше или равен коду делимо-,го Х, Сигнал с выхода схемы 3 сравнения кодов поступает на первый входрегистра 5 последовательного приближения, на вто рой вход которо го подается тактовая...

Номер патента: 1497722

Опубликовано: 30.07.1989

Авторы: Переверзев, Прянишников

МПК: H03K 4/00

Метки: автоматической, генератор, инфразвуковых, калибровкой, колебаний, периодических, частот

...кода второго блока 6 подается с второго выхода третьего коммутатора 7 на второй5 вход первого счетчика 15. Выходной код второго блока 6 переключателей определяет вводимый коэффициент разложения, причем младщий разряд, равный нулю, определяет ввод коэффициентов ;.,;. равный единице - коэффициентов Ь Остальные разряды кода определяют номер гармоники и, при этом коду "нуль" соответствует первая, коду "один" - вторая, коду"два" - третья гармоника и т,д.Значение вводимого коэффициента задается третьим блоком 18 и с его выхода подается ца вход данных второго оперативного запоминающего блока 40 и вход блока 34 формирователей импульсов При изменении состояния любого разряда выходного кода третьего блока 18 блок 34 формирователей 25...

Номер патента: 1491964

Опубликовано: 07.07.1989

Авторы: Александров, Волостных, Переверзев

МПК: B63B 21/28, E02D 5/80

Метки: анкерное

...к ней и пропущенных через продольные прорези 11 штанги 2, соединена с тягой 12 подь ема штанги и через дополнительные тяги 13 - с лопастью 6.В монтажном положении лопасти 3 подвешены на дополнительных тягах 13 и поджаты к штанге.45При опускании штанги 2 на дно лопасть 6 хвостовой частью 8 опирается на грунт и разворачивается с образованием начального угла атаки к грунту, а каретка 3 перемещается 50 в крайнее нижнее положение.При перемещении заанкериваемой конструкции, например плавсредства,рукцью горизонтальных сил лопасть 6 поворачивается вокруг шарнира и закалывается в грунт под острым углом, при этом дальнейший поворот лопасти 6 предотвращается за счет упора хвостовика в боковую поверхность вы" реза каретки, 2 нл.;под действием...

Номер патента: 1483299

Опубликовано: 30.05.1989

Авторы: Мацуков, Переверзев, Соловьев, Сорокин

МПК: G01L 23/18

Метки: волны, давления, ударной

...2 напряжения с последовательным регулирующим элементом 3 на транзисторах 15и 16, стабилитроном 17 и резисторами 18 и 19, датчики 4 и 5 в виде 40тензорезисторов из константана иманганина соответственно, размещенные в одинаковых условиях нагруженияударной волной, систему 6 измеренийв виде осциллографа, 45Согласно другому примеру выполнения (фиг,3) схемы в ней стабилизатор 2 напряжения выполнен на транзисторах 1 5 и 1 6, стабилитроне 17, резисторах 19-22 и транзисторах 23и 24,Устройство (фиг2) работает следующим образом,До подхода ударной волны к датчикам 4 и 5 подают отпирающий импульсна управляющий электрод тиристора 14который включает предварительно заряженный конденсатор 13 на нагрузкунз датчиков 4 и 5 н стабилизатора 2,Под...

Номер патента: 1472232

Опубликовано: 15.04.1989

Авторы: Александрова, Гришанова, Гришин, Гусев, Довгаль, Куров, Лобачев, Миронюк, Переверзев, Свекольникова, Фадеева, Федотова, Эфрос

МПК: B24D 3/14

Метки: абразивного, инструмента, масса, формовочная

...и вода (ориентировочно). Готовая масса протирается через сито, затем подается к формовочному агрегату, прессуется.Пример 2, Готовят формовочную массу при следуюшем соотношении компонентов, мас./:Абразивное зерномарки 24 А 25 79,5Керамическая связка 16,4Гранулированный парафин 2,4Сухой декстрин 09 Вода (ориентировочная) 0,8Структура 6, твердость Т 1Объемный вес, г/см 2,48 4Гранулированный парафин 8,6Сухой декстрин 1,4 .Вода (ориентировочно) 0,6Структура б,твердость М 1Объемный вес, г/см 2,31Пример 5. Готовят формовочную массупри следующем соотношении компонентов,мас,Я:Абразивное зерно1 О марки 24 А 25 91,4Керамическая связка 4,1Гранулированный парафин 2,3Сухой декстрин 1,5Вода (ориентировочно) 0,7Структура б,твердость М 1Объемный...

Номер патента: 1466000

Опубликовано: 15.03.1989

Авторы: Жихарев, Переверзев

МПК: H03K 17/687

Метки: аналоговый, ключ

...типахполевых транзисторов напряжение нашине 9 питания имеет отрицательнуюполярность относительно общейшины 10.Устройство работает следующимобразом,При подаче.на шину 8 управлениясигнала отрицательной полярностилямбда-транзистор 3 открывается ичерез него, а также через введенныег транзисторы 4 и 5 протекает ток. Полевой транзистор 5 дополнительноготипа при этом работает в режиме генератора тока и совместно с полевымтранзистором 4 образует истоковыйповтопитель. Падение напряжения нагенераторе тока приложено при этоммежду истоками и затворами ключевыхполевых транзисторов 1 и 2, причемв направлении из запирания, Напряжение для надежного запирания этихтранзисторов должно примерно в двараза превышать напряжение отсечкиключевых полевых...

Номер патента: 1464997

Опубликовано: 15.03.1989

Авторы: Асадчий, Бадия, Гладышев, Громаковский, Гурулиа, Жиденко, Неделев, Переверзев, Свириденко, Шандру

МПК: A01G 1/06, A01N 3/04

Метки: защиты, композиция, прививок

...7,0Церезин 2,0 35 Вазелин 27,5Веретенное масло 10,0был обработан также, как и в примере1. Продукт, свойства которого приведены в таблице, готов к применениюв качестве средства для защиты прививок,фП р и м е р 3. Образец 3 парафиновой композиции, оставшейся после спуска, суда на воду и имеющей 45 состав, мас. :оТехническийпарафин 22,0Окисленный 11,0 петролатум50 АтактическийполипропиленЦерезинВазелин 15,0 10,0 3,0 35,055Веретенное масло 15,0был обработан так же, как и в примере 1. Продукт, свойства которого приведены в таблице, готов к приме 49974спуска суда на воду, имеющей состав,5 14649нению в качестве средства для защиты прививок.Показатели качества предлагаемойи известной композиции, приведены5в таблице.Приведенные данные...

Номер патента: 1459909

Опубликовано: 23.02.1989

Авторы: Александрова, Гришин, Лобачев, Малькова, Михайлов, Переверзев, Свекольникова, Тимишова, Фадеева, Федотова, Шарина

МПК: B24D 3/14, C09K 3/14

Метки: абразивного, инструмента, смесь, формовочная

...марки34 А 25 увлажняют 35 г парафиновойдисперсии, добавляют 160 г керамической связки и 9 г сухого декстрина,Получают формовочную смесь состава,мас.%ф электрокорунд - основа, керамическая связка 16,0; сухой декстрин 0,9; нарафиновая дисперсия 3,5,Дальнейшее изготовление изделий, сушку, обжиг осуществляют по способу,описанному в примере 1.П р и м е р 4, Парафиновую дис"персию готовят по способу, описанному в примере 1. формовочную смесьготовят по способу, описанному в примере 2, но парафиновую дисперсиювводят в эту смесь в количестве 60 г.Полученная формовочная смесь имеетсостав, мас.%: электрокорунд - осно:ва, керамическая связка 17,2; сухой1459909 5декстрин 0,5, парафиновая дисперсия 6,0, Дальнейшее изготовление изделий, сушку, обжиг...

Номер патента: 1455294

Опубликовано: 30.01.1989

Авторы: Барыльченко, Бигус, Переверзев

МПК: G01N 29/04

Метки: акустико-эмиссионный, плоских, сварных, соединений

...импульсными механическими силами, возбуждаемыми источником 2. Величина сил должна быть такой, чтобы нагружение пластины 9 и шва 10 происходило в упругой области. Сигналы акустической эмиссии, возникающие при наг- ружении материала принимаются пьезопреобразователем 3. 45Такой способ воздействия на пластину 9 приводит к тому, что на входе пьезопреобразователя 3, при отсутствии в сварном шве 10, сигналы будут отсутствовать, так как сигналы, возникающие в самом материале пластины 9, и помехи от нагружающего устройства, распространяющиеся навстречу друг другу, взаимно гасятся в зоне шва 10.При наличии дефекта в сварном шве мощность сигнала акустической эмиссии от этого дефекта на входе пье" зопреобразователя 3 будет достаточной, так как...

Номер патента: 1451120

Опубликовано: 15.01.1989

Авторы: Арав, Бурдаков, Дешпит, Мирвис, Мусиенко, Переверзев

МПК: C04B 14/12

Метки: заполнителей, легких, обжига

...керамзита марки 400 (в кг/м Способ Показатель Предлагаемый по примерам Известный 2 1 3 960 1100-1160 940 Подача водовоздушной сме"си в зону вспучиванияФгранул Температура поверхностигранул, С по насыпной плотности) представленыв таблице (режим обжига гранул вовращающейся печи размером 2,5 х 4 м.Ф опри температуре вспучивания 1100 С). В результате обеспечения равномерности прогрева гранул в объеме обжи-. гаемого слоя за исключением местных перегревов до температуры сплавления материала повьшается производительность вращающейся печи за счет увеличения ее загрузки. Это позволяет по лучить дополнительный прирост готовой продукции, в частности керамзита марки 400, в размере 10-20% при сохранении качества керамзита по насыпной плотности в...

Номер патента: 1435614

Опубликовано: 07.11.1988

Авторы: Гриншпунт, Кадинов, Кашкуль, Лившиц, Мендельсон, Переверзев, Соколов, Туровский, Шевченко, Шифрин

МПК: C21C 5/52

Метки: выплавки, стали

...компоненты, содержащиеся в смоле и пеке, взаимодействуют с кислородом несущего газа и металла и сгорают, выделяя большое количество тепла, непосредственно в реакционной зоне. Это тепло не только компен 50 сирует снижение температуры ванны от ввода несущего газа и растворения. углерода, но и дополнительно подогревает расплав.55Локальный подогрев металла такжеспособствует лучшему усвоению углерода металлом и сокращает длительность процесса карбонизации. Продукты сгорания летучих, выделяясь из ванны, снижают окислительный потенциал печной атмосФеры и тем самым уменьшают окисленность металла.Верхний предел удельного расхода карбонизатора 25 кг/м выбран исходя из максимально возможной эжектирующей способности несущего газа. Опытным путем...

Номер патента: 1427550

Опубликовано: 30.09.1988

Авторы: Аринштейн, Живилов, Переверзев, Прянишников, Сметанин, Стракач, Фремке

МПК: H03B 19/00

Метки: генератор, низкочастотных, сигналов, цифровой

...соответствующая экстремальному значению кода какого-либо изпоступающих с выхода источника 1 сигналов. Выделенное экстремальное значение кода нормализуется в блоке 12нормализации относительно кода, соответствующего максимальному уровнюсигнала с выхода ЦАП 3. Относительно нормализованного экстремальногозначения кода в блоке 2 нормализациипроизводится нормализация и остальвых кодовых последовательностей,поступающих с выхода источника 1. За-тем кодовые носледовательности поступают на вход ЦАП 3 и одновременно на вход блока 7 вычисления. Вычисление среднеквадратического значения сигнала в цифровой форме производится посредством возведения кодовых последовательностей в квадрат квадратором 8, накопления выборкиоиз...

Номер патента: 1427322

Опубликовано: 30.09.1988

Авторы: Коломеец, Курсинов, Переверзев, Разумов, Шестаков

МПК: G01N 23/223, G01V 5/00

Метки: рудного, сырья, экспресс-анализа

...описывается равномерным распределением (наиболее неблагоприятный случай), то среднее значение высоты рельефа ь р вдвое меньше Ьналс, т.е.10дЬР в "Я - О 15 й; Тогда регистри 2 руемая интенсивность вторичного излучения 1- при выбранном отношении ЬИ-+ 0,3. Ь С ростом значения отношения погрешность измерения, обусловленная неровностью рельефа, снижается. З 5Погрешность измерения, обусловленная неровностями измеряемой поверхности, носит статистический характер. Поэтому для получения более вы-. сокой точности анализа одного рудно го объема измерения выполняют многократно.Благодаря применению устройства наддува, включающего компрессор 13 и шланг 12, конец которого подсоединен 45 к вершине камеры, пыль, поднимающаяся при опускании камеры на...

Номер патента: 1409914

Опубликовано: 15.07.1988

Авторы: Бигус, Борщевская, Переверзев, Романов, Тремба

МПК: G01N 29/04

Метки: абразивом, металлических, поверхностей, шаржирования

...досоверности и оперативности контроля 1 О аржирования за счет измерения снгалов АЭ при нагруженин контролируеого изделия.Способ контроля шаржнрования ме аллических поверхностей абразивом 15 существляется следующим образом.Контролируемое изделие подверают струйной абразивной обработке, агружают избыточным внутренним давением,например, в упругой области 20 еформирования материала, поверх" ость которого подвергалась шарированию. В процессе нагружеия регистрируют параметры сигалов АЭ: активность АЭ и ампли-, 25 Уду АЭ. Аналогичным образом нагруают эталонное изделие, не подверающееся абразивной обработке, при агружении регистрируют указанные араметры сигналов АЭ по отношению 30 ктивностей АЭ, измеренных при нагруении контролируемого и...

Номер патента: 1407514

Опубликовано: 07.07.1988

Авторы: Белоусов, Горин, Жуков, Переверзев, Сухов, Чебанов, Яковлев

МПК: B01D 33/06

Метки: барабанный, вакуумный, фильтр

...между перегородками приводит к тому, что часть суспензииЭ попавшей в первую секцию и не успев в ней перемешаться с растворителем, переходит во вторую, из второй аналогично часть суспензии попадает в третью и т.д. Загрязнение растворителя в последующих секциях происходит быстрее, чем при угловом расстоянии между перегородками в 8 . Увеличение углового расстояния между перегородками более 25 сокращает колиочество секции до двух, загрязнение растворителя в которых протекает быстрее, чем при трех и более секциях. Перегородка, расположенная параллельно поверхности барабана, выполнена в виде пластин 11 длина дуг кото"орых составляет 4-12Чем больше длина дуги верхней пластины, тем с меньшим содержанием масла выходит из образующейся между...

Номер патента: 1399447

Опубликовано: 30.05.1988

Авторы: Абубакиров, Амелин, Исмаилов, Ким, Переверзев

МПК: E21B 17/042

Метки: буровых, разгрузки, резьбового, соединения, штанг

...ниппеле1 таким образом, что в рабочем положении между буртом 4 ниппеля и торцомгайки образован зазор. Резьба 5 выполнена с углом подъема витков боль- ЗОше, чем разгружаемая резьба 3.Величина угла подъема резьбы раз-.грузочного элемента опрецеляется углом трения его резьбы, который зависит ст видя применяемых материалов 35для изготовления изделия и условийэксплуатации (например, примененияразличного рода смазок). При этомнижней границей допустимой величиныугла подьема резьбы разгрузочного 4 Оэлемента является равенство угла подьема и угла трения резьбы, Верхняяграница определяется обеспечением условий, предотвращающих самопроизвольное развинчивание разгрузочного элемента под действием осевого нагружения,Устройство работает следующим...

Номер патента: 1376240

Опубликовано: 23.02.1988

Автор: Переверзев

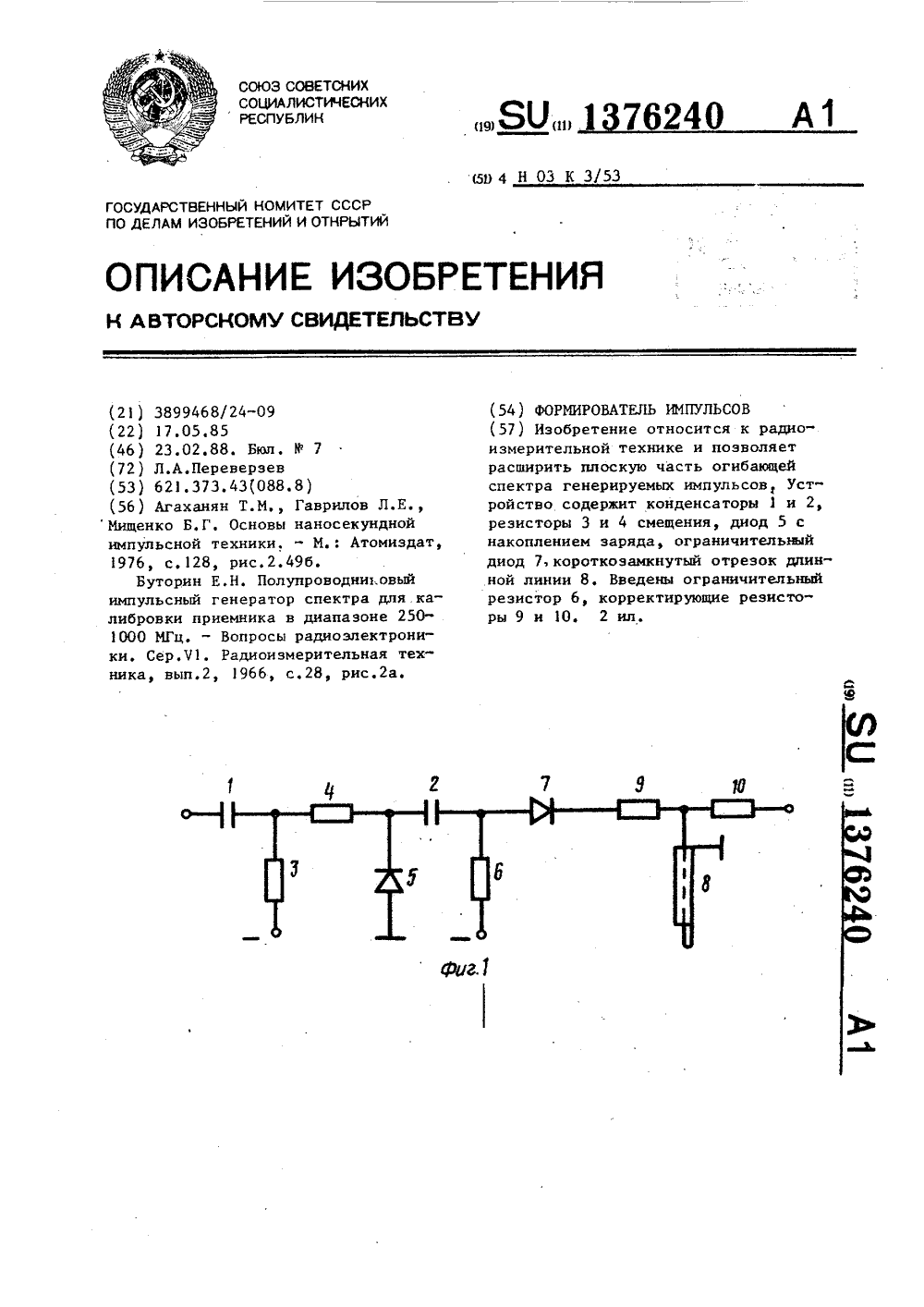

МПК: H03K 3/53

Метки: импульсов, формирователь

...(цепью иэ второго конденсатора 2 и ограничительного резистора 6 ) в область запирания спад исход.ного импульса фиг,2 а . Падение напряжения 3 Б (фиг.2 б) формирователяимпульсов измеряется на зажимах первого корректирующего резистора 9осциллографом с дифференциальным усилителем (не показан). На короткоэамкнутом отрезке длинной линии 8 выделяется короткий импульс (фиг.2 в), дополненный (благодаря тому, что общеесопротивление первого 9 и второго 10 корректирующих резисторов со стороны линии больше ее волнового сопротивления) затухающими колебаниями, соответствующими коррекции спектра.Спектральная плотность 8 импульса в точке соединения первого 9 и второго 10 корректирующих резисторов определяется по формулеЬБ= дБВгде Ь -...

Номер патента: 1341482

Опубликовано: 30.09.1987

Авторы: Безродный, Волков, Найденов, Переверзев, Подгорецкий, Покрошкин, Устинов

МПК: F28D 15/02

Метки: теплообменник

...фиг, 2 - разрезА-А на фиг, 1; на Фиг. 3 - усилительное передаточное звено теплообменника, выполненное в виде рычажной пере.дачи,. Теплообменник содержит камеры 1и 2 для охлаждаемой и нагреваемойсред, разделенные трубной решеткой 3,в которой закреплены ряды термосифонов 4. Регулирующее устройство выполнечо в виде сильфонов 5, сообщенных с крайними термосифонами первогосо стороны входа нагреваемой средыряда, и плоской подвижной перегородки 6, расположенной параллельно рядамтермосильфонов и соединенной с загруженными торцами сильфонов 5.Сильфоны 5 и перегородка 6 заключены в герметичную профильную обечайку 7 с прорезью 8 для перемещенияперегородки и настроечными винтами 9для сильфонов. Для расширения диапазона регулирования сильфоны 5...

Номер патента: 1327879

Опубликовано: 07.08.1987

Авторы: Кибкало, Переверзев, Переверзева

МПК: A61B 5/10

Метки: асимметричной, лица, параметров, симметричной, улыбках, человека

...плоскости по той илииной линии 21,Устройство работает следующим об 20 25 30 35 40 45 изгиба верхней губы при улыбке иотдельно каждой половины губы, 4 ил,Удерживая устройство левой рукойэа ручку 2, прикладывают его к лицучеловека, совмещая ось вращения шестерен 10 и 11 с серединой свободного (нижнего) края верхней губы во время улыбки, и ориентируя УстРойство в пространстве таким образом, чтобывертикальная ориентировочная линия7 совпала со срединно-сагиттальнойплоскостью лица, а горизонтальнаяориентировочная линия 21 с эрачковойплоскостью,При асимметричной, улыбке каждый иэ указателей 3 и 4 необходимо устанавливать на нужный угол изгиба правой и левой половин верхней губы, Для этого поворотом ручки 8 перемещается указатель 3,...

Номер патента: 1318567

Опубликовано: 23.06.1987

Авторы: Алабовский, Безродный, Волков, Переверзев, Покрошкин

МПК: C04B 11/028

Метки: реактор, сыпучего, термической

...результате подвода тепла к радиационной трубе 6 пары промежуточноготеплоносителя перемещаются в полемассовых сил в верхнюю часть замнутой термосифонной полости и конденсируются в трубах лопастей Я, вала 9и мешал 13, отдавая скрытую теплотупарообразования сыпучему продукту.Вращение термосифонной системы 6 8,9 и 13 посредством электропривода 11с редуктором 12 обуславливает относительное движение теплообменной поверхности и нагреваемого сыпучегопродукта, обеспечивая необходимую интенсивность теплообмена и равномерность нагрева, чему способствует организованная циркуляция продукта подшнековым опускным действием спирально-ленточного оребрения 17 по оси резервуара с одновременным центробежным периферийным движением продуктавдоль...

Номер патента: 1307167

Опубликовано: 30.04.1987

Авторы: Антонов, Вержиковский, Переверзев

МПК: F23L 15/04, F24F 3/147

Метки: воздухоподогреватель

...1 выполнсн с откидными крышками 18 и 19, в которых устраивается штуцер 20 и 21 для слива конденсата или установки термостата, а Фланцы для присоединения вентиляторов и воздуховодов размещены на горизонтальных поверхностях корпуса 1 и по его торцам.Воздухоподогреватель работает следующим образом.Греющий воэ,цух из помещения с температурой 10-20 С. и относительной влажностью 60-857. подается через проем 7 в каналы 5 и, пройдя между теплообменными перегородками 3, выбрасывается в атмосферу. Нагреваемый воздух забирается через проем 8, пройдя через каналы 6, и подается в помещение, В процессе теппообмена нагреваемый воздух нагревается, а греющий воздух охлаждается. Теплообмен происходит за счет конвекции и конденсации влаги...
