Тепловая труба

Загрузка...

Номер патента: 1101662

Опубликовано: 07.07.1984

Авторы: Аракелов, Гончаров, Дудка, Максимов, Некрасов, Нероденко, Оболонский, Осадчий, Рейзлин, Решетько, Шмаков

МПК: F28D 15/04

Метки: тепловая, труба

...перемычками 23.Недостатком известной тепловой трУбы является Относительно низкая теплопередающая способность, что обусловлено достаточно высоким термическим сопротивлением капиллярной структуры при пропускании радиального теплового потока, связанным, в .свою очередь, со сравнительно 30 большим гидравлическим сопротивлением перемычек и большой толщиной .капиллярной структуры, выполненной из набора штампованных фигурных шайб из капиллярного материала. 35Целью изобретения является повышение теплопередающей способности тепловой трубы.Поставленная цель достигается тем, что в тепловой трубе, содержащей корпус в виде двух коаксиальных цилиндров и размещенную в кольцевом зазоре между ними на обращенных одна к другой поверхностях цилиндров...

Виброизолированная опора конусной дробилки

Загрузка...

Номер патента: 1095990

Опубликовано: 07.06.1984

Авторы: Балкарей, Деречин, Заботин, Калюнов, Осадчий, Серяпин, Хинич

МПК: B02C 2/04

Метки: виброизолированная, дробилки, конусной, опора

...40что влечет за собой снижение надежности их работы. В особенности вибрации опасны для подшипниковых узловэлектропривода.Целью изобретения является ловышение надежности работы конуснойдробилки. соответствующую угловую жесткость маятников.На чертеже схематически изображена конусная дробилка с виброизолированной опорой, общий вид.Дробилка с дробящим конусом 1 установлена корпусом 2 на опрокинутые маятники 3 с шарнирами 4 на концах. Нижние шарниры 4 маятников прикреплены к основанию 5, а верхние - к корпусу 2. В горизонтальном направлении корпус зафиксирован упругими ограничителями колебаний б., прикрепленными к кронштейнам 7. Злектродвигатель 8 установлен на основании жестко и соединен с дробилкой с помощью эластичной муфты 9....

Двухтактный самовозбуждающийся инвертор

Загрузка...

Номер патента: 1089743

Опубликовано: 30.04.1984

Автор: Осадчий

МПК: H02M 7/537

Метки: двухтактный, инвертор, самовозбуждающийся

...обратнойсвязи с коллектором транзистора 2,крайним выводом полуобмотки 13 выходного трансформатора 11 и времязадающей цепочкой - выводом обмотки18 дросселя 9,Резисторы 14 и 15 смещения другими выводами соединены с змиттером регулирующего транзистора 20 транзисторного регулятора 21 напряжения, Коллектор транзистора 20 соединен с резистором 22 в цепи его базы, балластным резистором 23 параметрического стабилизатора, резистором 24 верхнего плеча делителя измерительного элемента, а база - с другим выводом резистора 22 и коллектором транзистора 25 усилителя обратной связи, Эмиттер транзистора 25 соединен сдругим выводом резистора 23 и катодомстабилитрона 26, а база - с другим выводом резистора 24 и резистором 27 нижнего плеча делителя...

Устройство сбора и обработки информации для систем контроля

Загрузка...

Номер патента: 1089585

Опубликовано: 30.04.1984

Авторы: Измайлов, Осадчий, Семенов, Строганов

МПК: G05B 23/02

Метки: информации, сбора, систем

...и управляющим вхо-дом программного блока, первым выходом с управляющим входом коммутатора, вторым выходом с тактовымвходом регистра сдвига, третьимвыходом с управляющим входом регист-.ра сдвига, подключенного .информационными входами к выходу блока памяти, соединенного первым входомс выходом программного блока, вторым входом свыходами разрядов регистра сдвига и информационнымвходом программного блока, а третьим входом - с выходом коммутатора,подключенного информационными входами к выходам цифровых измерителей.На фиг. 1 приведена структурнаясхема устройства; на фиг.2 - временные диаграммы, поясняющие работуустройства,Устройство состоит из .ЭКВМ 1, содержащем арифметический блок 2, блок3 управления, блок 4 клавиатуры, блок5 информации,...

Шестеренный насос

Загрузка...

Номер патента: 1086221

Опубликовано: 15.04.1984

Авторы: Абраменко, Осадчий

МПК: F04C 2/08

Метки: насос, шестеренный

...казанная цель достигается тем, что сс гсренный насос, со,ср)каций корпус с )ОРЬОВОй КРЦКОй, и ЦНЛИПЛРИЧЕСКИХ Рае". )кх кото) 1) 10 р а 3 Г се1 Ы в е ") ци я и в с - Л",;1.ф 1 ПЕСТСП 1). Ц 1)Ь 1 КОТОРЫХ УСТЯНОБЛС- под )". Пне-нцх под;пипника сколь;, и н,од;) Выходной к;1 лы, снаб. жспПоп.,1):О;.:1 н 11 ики качения, а сопряжен:с торцоныс онерности шесте.):1 И 0,11 ПИКОВ СК),1 КСИЯ С)аоЖЕЬ к., и. ЫмОтока 1 ми, н кОторыхстанов.: )ОЙ м) ) Нор:ь Нодциппиков каче- и 1, 1 ) у 10 рпце НОдши 1 яками качея 1)П)г 1 снь закрытого типа.а фиг. 1 1 редста влен иестеГ)енпый наго . р ) ц)тьпый разрез; на фиг. 2 - иесг,.реИь 1;асос с упорным подшипником, .";:. Овыс дорожки которого выполнены по числу и;естерен и подшипников скольжения.11 естеренный насос...

Ковшовый бур

Загрузка...

Номер патента: 1086107

Опубликовано: 15.04.1984

Авторы: Лебеда, Ломака, Осадчий, Подольский, Сало, Эппель

МПК: E21B 7/24

Метки: бур, ковшовый

...к днищукорпуса, который снабжен несколькимигрунтоприемяыми пблками, примыкающимик образующей коцического шнека, приэтом бур снабжен дополнительной штангой, имеющей втулку, и установленнойс возможностью вращения в противоположную сторону относительно ведущейштанги, размещенной внутри дополнительной штанги, причем верхний конецштанги шнека установлен во втулкедополнительной штанги, имеет на торцевыступ, а торец ведущей штанги выполнен с пазом для размещения выступа.причем днище имеет проточку с размещенными в ней упругим элементом, яакоторый устаяоЗлен другой конец штая"ге шнека с вОэможностью Осевого перемещения, причем дополнительнаяштанга имеет перекидкой ключ для соединения с переходником и взаимодействия с ведущей штангой,На...

Способ корректировки настройки стана винтовой прокатки

Загрузка...

Номер патента: 1080890

Опубликовано: 23.03.1984

Авторы: Белорусов, Биск, Гетия, Дервоед, Левшунов, Осадчий, Славин, Шумилин

МПК: B21B 19/02

Метки: винтовой, корректировки, настройки, прокатки, стана

...расстоянием от края бочки валка до носка оправки. Между линейками устанавливают расстояние на коэффициент овализации, отличающееся от межвалковогоДанная настройка гарантирует стабильные условия первичного и вторичного захватов,.требуемые геометрические размеры и получение качественной поверхности гильз до износа инструмента. Правильность настройки стана проверяется измерением наружного диаметра и толщины стенки двух первых гильз, а затем контролирует- З 5 ся по вытяжке на стане.При прокатке износ оправки определяется по уменьшении вытяжки на стане в результате увеличения толщины стенки гильзы, что ухудшает 40 условия захвата на последующем стане и понижает точность труб. Установление факта уменьшения вытяжки на стане...

Установка для горячего прессования порошка

Загрузка...

Номер патента: 1079359

Опубликовано: 15.03.1984

Авторы: Кучеренко, Макогон, Осадчий

МПК: B22F 3/14

Метки: горячего, порошка, прессования

...два установочных места 14 и 15 с фиксаторами 1 б (фиг. 2) для фиксации контейнера 9. На одном из установочных мест в столе 7 имеется отверстие 17. Между гидравлическими прессами 1 и 2 для переустановки контейнеров 9 на одно иэ установочных мест 14 или 15 смонтированы два пневмоцилиндра 18, на штоках которых имеются захваты 19, периодически взаимодействующие с кронштейнами 20 контейнера 9 (фиг.3). Подвижный стол 7 для перемещения в горизонтальном направлении связан с электромеханическим, пневматическим или гидравлическим приводом (не показан) . Между гидравлическими прессами 1 и 2 на верхней поперечине одного из них (например на первом) установлено поднижное загрузочно-доэирующее устройство 21 с сыпучей средой. Устройство имеет...

Аналого-цифровой преобразователь на электронно-лучевой трубке

Загрузка...

Номер патента: 1078496

Опубликовано: 07.03.1984

Авторы: Осадчий, Паринский, Хромушин

МПК: H01J 31/08

Метки: аналого-цифровой, трубке, электронно-лучевой

...тем, что в АЦП на ЭЛТ, содержащем электронную пушку, вертикально отклоняющие пластины и кодирующий узел, включающий эмиттер вторичных электронов и разрядные коллекторы электронов, между вертикально отклоняющими пластинами и электронной пушкой установлены горизонтально отклоняющие пластины, эмиттер вторичных электронов выполнен в виде блока микроканальных вторичных электронных умножителей (ВЭУ) с отверстиями в стенках каналов, распределенными вдоль каждого канала в соответствии с кодом двоичного числа, а разрядные коллекторы выполнены в виде проводящих пластин, перекрывающих все отверстия одноименных разрядов кода двоичного числа,Кроме того, вертикально отклоняющие пластины могут быть выполнены пилообразными со смещением зубцов...

Стенд для испытаний конструкций

Загрузка...

Номер патента: 1078271

Опубликовано: 07.03.1984

Авторы: Горбун, Кармишин, Климонов, Кострюков, Малюков, Осадчий, Полеткин, Самойлова, Семенов, Соловьева, Черкасов

МПК: G01M 19/00

Метки: испытаний, конструкций, стенд

...концентричным окружностям и имеющих внутреннюю резьбу и ряд поперечных пластин. При этом пазы основания и вертикальные пазы стенок камер выполнены с поперечными перегородками.На фиг.1 изображен стенд вид в 55 плане; на фиг.2 - сечение л-А на фиг.1; на фиг.3 - сечение Б-Б на фиг.2; на фиг.4 - сечение В-В на фиг.З; на фиг,5 - узел 1 на фиг.3;на фиг.б - узел й на фиг.4; на фиг.7 - 60 узел а на фиг.2; на фиг.8 - узелв на фиг.2.Стенд состоит иэ основания 1 итен 2, образующих основную 3 и вспомогательную 4 камеры, Стены 2 и .оснсвание 1 имеют пазы 5 с поперечными перегородками 6. Кроме того, в основании 1 установлены трубчатые элементы 7 для создания сжимающих усилий, действующих на испытываемую конструкцию 8.Испытываемая конструкция 8...

Устройство для штамповки с обкаткой

Загрузка...

Номер патента: 1074646

Опубликовано: 23.02.1984

Авторы: Голенков, Егоров, Зимовец, Осадчий

МПК: B21J 5/08

Метки: обкаткой, штамповки

...вращения, снабжено корпусом, в котором эксценрично оси упора размещен ролик, и приводом перемещения последнего в направлении, перпендикулярном направлению перемещения пуансона, при этом ролик выполнен полым и на его внутренней поверхности расположен формообразующий профиль.На Фиг. 1 изображено устройство для штамповки с обкаткой, общий вид; на фиг. 2 - сечение А-А на фиг. 1.Устройство для штамповки с обкаткой содержит установленный в направляющих 1 ползун 2 для передачи осевого усилия Р на пуансон 3, установленный в подшипниках .4, а также приводной посредством двигателя 5 и передачи б упор 7. формообразующий инструмент выполнен в виде ролика 8, на внутренней поверхности которого выполнен рабочий профиль, соответствующий профилю...

Система автоматического регулирования максимальной производительности шаровой барабанной мельницы

Загрузка...

Номер патента: 1074599

Опубликовано: 23.02.1984

Авторы: Антощенко, Аса-Оканья, Добров, Либерман, Литвинов, Лобачевский, Осадчий, Примаков, Сергеев, Чернихов

МПК: B02C 25/00

Метки: барабанной, максимальной, мельницы, производительности, шаровой

...при котором расход угля, поступающего в мельницу, соответствует середине интервала поиска максимальной производительности.Первый шаг изменения производительности мельницы (в сторону увеличения или в сторону уменьшения) будет сделан на 1/4 интервала возможного нахождения максимальной производительности,Если за время, равное длительности переходного процесса мельницы, на выходе ни одного из датчиков 2-4, давления или температуры соответственно не возникает сигнал логической 1, первый шаг изменения производительности мельницы будетсделан в сторону ее увеличения. При этом через время переходного процесса на выходе реле 12 времени сформируется сигнал логической 1, который через элемент ИЛИ 15 и через формирователь 36 одиночного импульса...

Способ винтовой прокатки труб

Загрузка...

Номер патента: 1072933

Опубликовано: 15.02.1984

Авторы: Белорусов, Гетия, Дервоед, Осадчий, Шумилин

МПК: B21B 19/02

Метки: винтовой, прокатки, труб

...снижение продольной разностенности, особенно при прокатке длинных гильз.Наиболее близким к предлагаемому по технической сущности является способ винтовой прокатки труб, включающий деформацию нагретой заготовки принудительно вращаемыми валками с постоянной окружной скоростью в установившийся период и с рассогласованием при прохождении заднего конца заготовки 12.Особенностью известного способа является создание равенства секундных объемов на входе и выходе металла из валков, позволяющее уменьшить раструбы на концах труб.Однако применение известного диапазона рассогласования скоростей вращения валков 1,02-1,08 0,82-0,861072933 Составитель Л. Матурина Редактор Л. Авраменко Техред И. Верес Корректор Г. Решетник Заказ 253/6 Тираж Т 96...

Лабораторный диффузионный аппарат

Загрузка...

Номер патента: 1070167

Опубликовано: 30.01.1984

Авторы: Валовой, Кулинич, Осадчий, Ярмилко

МПК: C13D 1/10

Метки: аппарат, диффузионный, лабораторный

...внутриемкости устройства для транспортировки стружки, последнее состоит изряда расположенных вдоль емкостидиффузоров, имеющих боковые перфори"- роуанные стенки по направлению ихперемещения и игольчатые стержни,прикрепленные к перфорированнойстенке для предотвращения уплотнения стружки, а привод расположен вголовной части емкости и включаетпоршень со штоком для периодическо го перемещения диффузоров и камерус мембраной, связанной со штокомпоршня для возвратно-поступательного движения последнего.На Фиг. 1 изображен аппарат, про дольный разрез; на Фиг. 2 - диффузор, продольный разрез.Лабораторный диффузионный аппарат состоит из наклонно установленной цилиндрической емкости 1, снабженной нагревателями 2, патрубками 3для подачи...

Способ настройки стана винтовой прокатки

Загрузка...

Номер патента: 1068187

Опубликовано: 23.01.1984

Авторы: Белорусов, Гетия, Осадчий, Шумилин

МПК: B21B 19/02

Метки: винтовой, настройки, прокатки, стана

...стане.Поставленная цель достигаетсятем, что согласно способу настройкистана винтовой прокатки, включающемусообщение валкам одинаковых скоростейвращения с последующим рассогласованием, при одинаковых скоростях вращения валков замеряют нагрузки на валках и затем увеличивают скоростьвращения малонагруженного валка на0,52,0 и уменьшают на 2,0-5,0средненагруженного относительнонаиболее нагруженного,Увеличение степени деформации припрокатке обеспечивается путем болееравномерного распределения нагрузкипо,валкам. и уменьшением теченияметалла в тангенциальном направлении,что облегчает течение металла восевом направлении.Сущность способа настройки состоитв сообщении трем валкам стана одинаковых скоростей вращения, замере нагэруэки на каждом...

Способ минерализации органических веществ

Загрузка...

Номер патента: 1065720

Опубликовано: 07.01.1984

Авторы: Маклакова, Осадчий, Пароконный

МПК: G01N 1/44, G01N 25/02

Метки: веществ, минерализации, органических

...которая содержит понижающий трайсформатор мощностью.1,8 кВт, ЛАТР (220 В, 9 А) и камеру минерализации с двумя электродами. Эдин из них представляет собойпредметный столик, на который кла дут капсулу а другой прижимное устройствомПри подаче напряжения вольфрамовое кольцо мгновенно накаляется и нагревает капсулу, в которой начинает протекать алюминотермическая реакция.по следующей схеме 2 М+СгО АГ О +2 С+530 кДжОдновременно с этой реакцией под действием высокой температуры (.1800 С) происходит разложение навески исследуемого органического вещества, и продукты реакции коли-, чественно вступают во взаимодействие с металлическим хромом, образуя устойчивое минеральное соединение - карбид хрома.Процесс минерализации навески оР-...

Лесопильная рама

Загрузка...

Номер патента: 1065189

Опубликовано: 07.01.1984

Авторы: Грибачев, Комагоров, Литвиненко, Лукашенков, Морозов, Осадчий

МПК: B27B 3/12

Метки: лесопильная, рама

...составляет 2:1,Выходные звенья 4 планетарныхпреобразователей объединены с противовесами 14, жестко крепятся наконцам осей 10 сателлитов и содержат пальцы 15. На шлицах выступающихконцов пальцев 15 установлен синхронизирующий вал 16, а на опорных шейках этих пальцев шарнирно установлена полая вал-траверса 17, оснащенная по концам двумя криношипами 18,ориентированными в диаметрально противоположные стороны от ее продольной оси. Кривошипы 18 шарнирно соединены с кронштейнами 19, выполненными на боконых сторонах нижней поперечины пильной рамки 3.Шарнирный четырехзненник б сос"тоит из коромысел 20 и 21 и шатуна22 с консолью 23, шарнирно соединенной с верхней поперечиной пильной рамки 3. Коромысло 21 шарнирнозакреплено на станине, а...

Устройство для моделирования корреляционных функций оптических изображений

Загрузка...

Номер патента: 1061158

Опубликовано: 15.12.1983

Авторы: Осадчий, Паринский

МПК: G06G 9/00

Метки: изображений, корреляционных, моделирования, оптических, функций

...на которые проецируются пучки 1320 и 14 света; между соответствующимфотокатодом и коллектором черезкоммутаторы 15 и 16 подключены источники напряжения, обеспечивающиеработу устройства в трех режимах;источники 17 и 18 низкого напряхенйя(НН), источники 19 и 20 высокогонапряжения (ВН), источники 21 и 22обратного напряжения(ОН) . На фиг. 2изображено распределение электронного потока 23 и распределение света 24 на выходе ЭОВПИ.Работа предположенного устройства во времени имеет три режима:подготовка к записи изобрахений,запись изображений с запоминанием ипреобразованием и анализ изображений с вычислением их корреляционнойфункции.В рениме подготовки к записи наФотокатоды 11 и 12 направляются40 пучки 13 и .14 света с равноамплитуд-ным...

Устройство для гидростатического прессования порошков

Загрузка...

Номер патента: 1060311

Опубликовано: 15.12.1983

Авторы: Кучеренко, Макогон, Осадчий, Попов

МПК: B22F 3/04

Метки: гидростатического, порошков, прессования

...устройства.Устройство состоит из гидростатов 1, плунжерного мультипликатора 2внутри которого размещен поршеньразделитель 3 с уплотнительнымиэлементами, делящий камеру мультипликатора на две яолости 4 и 5, верхняя из которых соединена каналами вплунжере мультипликатора 2 и трубопроводами через обратный управляемыйклапан б с наполнительным баком 7 и через обратный клапан 8 и вентили 9с гидростатами 1, а нижняя полость5 соединена с насосной установкой 10через распределитель 11 и предохранительный клапан 12. Мультипликатор 2 установлен на прессе 13, Гидростаты 1 замыкаются надвигающейся рамой 14.Устройство работает следующим образом,Пресс.-форму с порошком (не показана) загружают в гидростат 1, закрывают затвором и надвигают раму...

Закладная деталь

Загрузка...

Номер патента: 1057643

Опубликовано: 30.11.1983

Авторы: Королев, Матвеева, Осадчий, Фарманова

МПК: E04B 1/38

Метки: деталь, закладная

...н том, что такое конструктинное выполнение не обеспечиваетравномерную нагрузку на анкер по егодлине.Цель изобретения - снижение металлоемкости и повышение надежности ан-керонки,Указанная цель достигается тем,что в закладной детали, включающейполосоной анкер с волнообразными ныступами в виде винтовой поверхности,волнообразные выступы выполнены наполовину ширины полосы, а направление винтоной поверхности выполнено переменным - правым и левым поочередно через полшага, с уменьшением шага к концу, полосы, причем продольная ось полосы остается прямолинейной и постоянной.Кроме того, шаг винтовой поверхности составляет 1,5-2,5 ширины полосы, 40Причем полоса выполнена суживающейся к концу.На фиг. 1 и 2 изображена закладнаядеталь;...

Устройство для акустического каротажа

Загрузка...

Номер патента: 1053037

Опубликовано: 07.11.1983

Авторы: Гуцалюк, Осадчий

МПК: G01V 1/52

Метки: акустического, каротажа

...параметр, характеризующий спад волнового поля во времени - коэффициент К (1/с),Интеграл приведенного выраженияв интервале времени (О, оа ), гдеС = О соответствует моменту прекращения возбуждения, равен40Д, Ее Д = - =фло1где с = -4506Указанная зависимость не можетслужить алгоритмом для определениякоэффициента М, так как величина Етакже зависит от упругих параметровпород и будет менятЬся в процессекаротажа.Эначение интеграла в интервале-юд, Е -ЮЛ55 д. Ее дЬ: - еФ,Ее/Е -в 11Отношениее,60Из последней зависимости легкоопределить ес:ЕяЗ,-Е.З,1053037 45 50 5 Тираж 710 Подписное Филиал ППП "Патентф, г,Ужгород,ул,Проектная,4 Данное выражение не.зависит от начальной амплитуды реверберацнон-ного сигнала и. служит алгоритмом определения...

Способ мокрого складирования хвостов обогащения

Загрузка...

Номер патента: 1052614

Опубликовано: 07.11.1983

Авторы: Бакши, Бондаренко, Заборовский, Лавриненко, Осадчий, Писанко, Ремизов, Саратов, Шеренков

МПК: E02B 7/06

Метки: мокрого, обогащения, складирования, хвостов

...и может быть применен на любой местнос-.ти 2 .Однако наличие неконсолидированныхводонасыщенных грунтов в центральной части намываемого участка непозволяет вести рекультивацию сра-зу после завершения его эксплуатации, и только через 10-20 лет этотучасток становится пригодным длядвижения строительной техники итранспортных средств, Соответственносдвигаются сроки рекультивации ипередачи отработанных площадей,цляиспользования в народном хозяйстве, 55Кроме того, коэффициент заполненияхвостохранилища при таком способеравен 0,75-0,85,Цель изобретения - сокращениесроков рекультивации и повышение 60коэффициента заполнения хвостохранилища.Поставленная цель достигаетсятем, что после заполнения секциидо проектных отметок подают пуль- у пу...

Устройство для регулирования производительности конусной дробилки

Загрузка...

Номер патента: 1039561

Опубликовано: 07.09.1983

Авторы: Афанасьев, Калюнов, Круппа, Макаров, Осадчий, Хинич

МПК: B02C 25/00

Метки: дробилки, конусной, производительности

...датчиков 1 положения выбрано равным по крайней мерене менее двух и установлены они вполе взаимодействия с контролируемым элементом 13, расположенным на 30 опорном кольце 11.В качестве электромагнитных датчиков 1 положения могут быть использованы бесконтактные индуктивные преобразователи (фиг.2), выра батывающие дискретный сигнал. 0 нисвязаны с корпусом 10 посредствомподдерживающих элементов 14 с возможностью регулирования воздушногозазора е между датчиками 1 и конт О ролируемым элементом 13 (ферромагнитной пластиной) жестко связаннымс опорным кольцом 11. Также могутбыть использованы датчики сдвига,например (фиг.3). Корйус 15 такого 45 датчика, несущий катушки индуктивности, механически связан с корпусом10 дробилки 9, а...

Установка для электроконтактного нагрева проволоки

Загрузка...

Номер патента: 1038371

Опубликовано: 30.08.1983

Авторы: Багненко, Гринавцев, Осадчий, Рыбас, Стецюк, Федяев

МПК: C21D 9/62

Метки: нагрева, проволоки, электроконтактного

...корпуса.На чертеже схематически изображено предлагаемое устройство, разрезУстановка для электроконтактногонагрева проволоки содержит корпус1, на котором закреплена приводная .моталка 2, которая приводится вовращение от электродвигателя 3 черезременную передачу 4, электроды 5 и б,изолированные от корпуса изоляторами 7, 8 и неприводную моталку.Электроды 5 и б выполнены в видеполого корпуса 9, на который концентрично насажены графитовый вкладыш 10 с медной обоймой 11. Внутриполости корпуса 9, например, электрода б размещен нагревательныйэлемент 12, например, электроспи.раль сопротивления. Нагревательные элементы электродов подключенык источникам 13 и 14 витания. Пи 5 10 15 20 25 ЗО 35 тание на электроды 5 и б подается через клеммы 15 и...

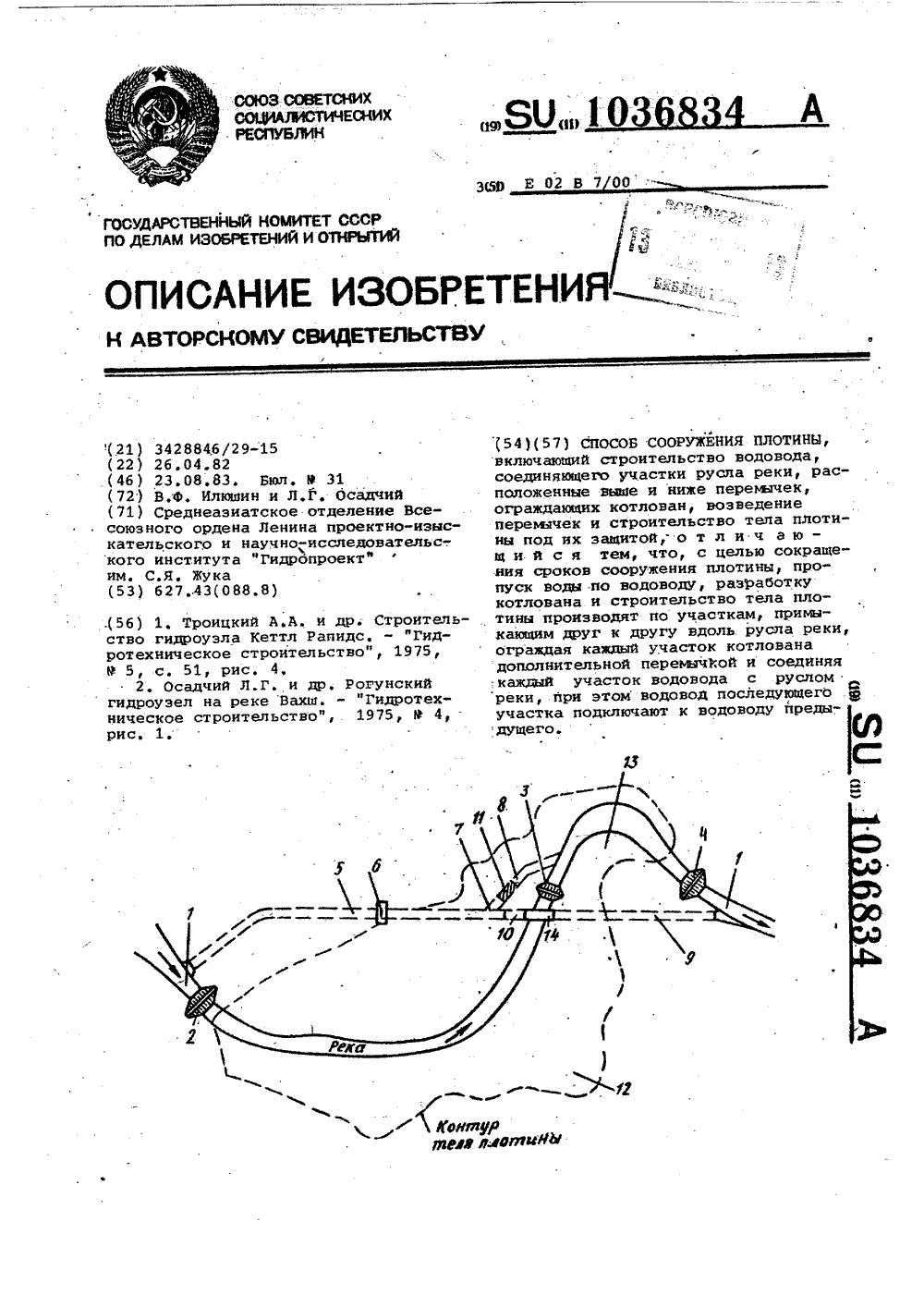

Способ сооружения плотины

Загрузка...

Номер патента: 1036834

Опубликовано: 23.08.1983

Авторы: Илюшин, Осадчий

МПК: E02B 7/00

Метки: плотины, сооружения

...рек.Известен также способ сооружения плотины включающий строительство водовода, соединяющего участки русла реки, расположенные выше и ниже перемычек, ограждающих котлован, возведение перемычек и строительство тела 1 плотины под их защитой 2 Недостатком данного способа является удлинение сроков сооружения . плотины в связи с тем, что строительство плотины на горных учасках рек .может быть начато после завершения строительства водовода, соединяющего участки реки, расположенные вы ше и ниже перемычек и котлована плотины полного профиля.Целью изобретения .является сокращение сроков строительства.Указанная цель достигается тем, 30 что пропуск воды .по водоводу, разработкункотлована и строительство тела 1 плотины производят по участкам,...

Установка для нанесения гальванических покрытий

Загрузка...

Номер патента: 1033582

Опубликовано: 07.08.1983

Авторы: Алексеев, Михеева, Осадчий, Харитонов

МПК: C25D 21/12

Метки: гальванических, нанесения, покрытий

...покрытий содержит источник 1 питания с автоматическим регулятором плотности тока, ванну 2, токо- подводы 3, электроды 4, автооператор 5 с подхватом б, токоподводящую штангу 7, контактное устройство в виде емкости 8 из неэлектропроводного материала с электропроводным раствором, жестко укрепленный на токоподводящей штанге токоподвод 9, блок 10 регулирования тока загрузки- выгрузки ванны, содержащий источник 11 тока загрузки-выгрузки, схему его управления, включающую диод 12 и контакт реле 13 блок 14 управления включением источника питания, содержащий схему 15 устайовки Й 9 -триг .гера 16 в "1", схему 17 уста1033582 5 Ванна нике лированная Й 150 бъем 2,80 йа 504д 50 йаС После окончан ки, т.е. в момен штанга 7 ляжет н срабатывает датч...

Устройство для электролитического нанесения покрытий

Загрузка...

Номер патента: 1033581

Опубликовано: 07.08.1983

Авторы: Алексеев, Елистратов, Осадчий, Харитонов

МПК: C25D 21/12

Метки: нанесения, покрытий, электролитического

...механизмами 15 и 16,управления подачей электролита изэтой емкости, а к входу блока 13управления подключен датчик 17 уровня электролита. В дополнительнойемкости 14 поддерживается та же температура, что и в основной ванне 3.Устройство работает следующимобразом.Перед началом процесса покрытияпри завешивании деталей - катодана подвеске, определяют их высотупутем перемещения датчика 11 определения высоты катода по краю подвески (не показан). В процессе опускания катода, высота которого меньшевысоты анода 1, или за счет повышения уровня электролита в ванне послеопускания катода, датчик 11 определения высоты катода оказывается ниже датчика 17 уровня электролита,что.вызывает срабатывание после прихода сигнала:(на схеме показан...

Способ производства полированных оптических изделий и устройство для его осуществления

Загрузка...

Номер патента: 1030324

Опубликовано: 23.07.1983

Авторы: Ветров, Гречишкин, Дрогин, Мычак, Осадчий, Терновский

МПК: C03B 11/08

Метки: оптических, полированных, производства

...расплава по нему, с последующим его переворотом на 180 в вертикальной плоскостии,мент остановки столов обеспечивается возможность передачи порции стекло- массы с Формы поворотного стола в матрицу пресса.Привод столов пневматический, Синхронность работы механизмов осуществ- ляется командоаппаратом 9. Изменение числа оборотов командоаппарата плавное - двигателем постоянного тока.Устройство работает следующим образом.В момент раскрывания ножей пневматических ножниц 1, установленных под патрубком питателя 10, из которого непрерывной струей истекает жидкая струя расплава термопластической стекломассы, подводимая под патрубок форма 3 совместно с платформой 4 поднимается пневмоцилиндром 11 на высоту, не позволяющую струе утоньшиться,После...

Способ измерения механических напряжений

Загрузка...

Номер патента: 1027543

Опубликовано: 07.07.1983

Авторы: Джавахов, Найденко, Осадчий

МПК: G01L 1/12

Метки: механических, напряжений

...возбуждения, питаемой переменным напряжением, питание обмотки возбуждения осуществляют периодически, 40 и во время пауз измеряют и запоминают величину напряжения на измерительной обмотке, которущ подключают к источнику стабильного тока, а о величине механических напряжений судят по сумме запомненного напряжения и наводимого в измерительной обмотке, которое предварительно выпрямляют.На фиг. 1.показана функциональная схема устройства для реализации ,предлагаемого способа; на фиг. 2 :зависимость напряжения ОИ на обмот ке возбуждения от временй; на .фиг, 3 - зависимость от времени величины выпрямленного напряжения Ои на измерительной обмотке, наводимого магнитным потоком, создаваемым обмоткой возбуждения; на фиг. 4 - зависимость от...

Устройство для заправки и герметизации тепловых труб

Загрузка...

Номер патента: 1011996

Опубликовано: 15.04.1983

Авторы: Гончаров, Гришин, Гуревич, Дудко, Максимов, Мельников, Некрасов, Нероденко, Оболонский, Осадчий, Рейзлин, Решетько, Шмаков

МПК: F25B 45/00, F28D 15/02

Метки: герметизации, заправки, тепловых, труб

...3 и нагреватели помещены за экранами 15. Тепловаятруба 3 размещается в камере 1 при открытии крышки 16 и верхней части экранов 15.Контейнер с теплоносителем с одной стороны и заглушка 7 с другой стороны навремя нагрева убирается в кожух 17.На кожухе 17 механизма поступательного перемещения 6 заглушки 7 закрепленэлектропри вод с редуктором 18, которыйпри помощи зубчатой передачи 19 сообщает вращательное движение электронно-лучевой пушке 5. Пушка 5 вращается вокругторца трубы 3 на кронштейне 20, заглушкаили контейнер с теплоносителем зажимается цанговым захватом 21 и подается втрубу 3 при помощи механизма поступательного перемещения 6, который совершаетпоступательное движение относительно направляющих кожуха 17. На валу 13,...
