Лукашенков

Номер патента: 1756836

Опубликовано: 23.08.1992

Авторы: Лукашенков, Тупиков, Фомичев, Шварев

МПК: F27D 21/00, G01R 27/26, H05B 7/148 ...

Метки: активных, вольт-амперных, индуктивностей, многофазной, нелинейных, областей, подэлектродных, сопротивлений, характеристик, электропечи

...противление каждой фазы является нели нейным. Степень нелинейности зависит от режима работы печи. Так, при отсутствии 6(3) относительно амплитуд гармоническихсоставляющих этих сигналов:электрической дуги в подэлектродйой зоне это сопротивление будут линейным; Задача определения параметров рассматриваемой схемы модели электропечи состоит в опре-. делении вольт-амперных характеристик эквивалентных нелинейных сопротивлений 10 15 фаз Овц "- фч (ч) и линейных индуктивностейч, о = 1,2,3, на основе измерения токов электродов и напряжений на участке электрод - ,подина цепи.При измерении мгновенных значений рабочих токов электродов ф), ф), зЯ и мгновенных значений напряжений на электродах относительно подины 01(1), Оф), Оз определение...

Номер патента: 1519874

Опубликовано: 07.11.1989

Авторы: Лукашенков, Чечуков

МПК: B27L 11/02

Метки: древесной, станок, стружки

...48, застав. ляя упоры 46 задвинуться и разжать заготовки. В момент достижения кареткой 35 нижнего положения рычаг 52 с фиксатором 54, встретив упор 62, отключает обгонную муфту 27. Каретка 35 с задвинутыми упорами 46 под действием пружин 38 сжатия возвращается в верхнее положение и через рейки 33 и шестерни 31 поворачивает приводной вал 29 в исходное положение. Перед окончанием хода кареки 36 вниз кулачок 61 воздействует на промежуточный рычаг 66, устанавливая его на защелку 74. При этом упор 68 через рычаг 52 с фиксатором 54 включает обгонную муфту 27. Упор 69 включает распределитель 51 потоков. Цикл работы каретки 35 с выдвижными упорами 46 повторяется.При дальнейшем вращении вала рычаг 57 своим упором 59 нажимает на защелку...

Номер патента: 1419917

Опубликовано: 30.08.1988

Авторы: Грибачев, Лукашенков, Морозов, Силенок, Тагиев

МПК: B31B 13/00

Метки: картона, коробка, наружной, спичечного, части

...17.Пневмопривод 12 состоит из пневмоцилиндра 22, соединенного через шток цепью 23 со звездочкой 19, пружины 24, соединенной с цепью 23 и опорой 25, и кронштейна 26, закрепленного на штоке пневмоцилиндра и взаимодействующего с командоаппаратом 27. Узел 13 контроля уровня заготовок и управления пневмоцилиндром 22 механизма 11 шаговой подачи приемников состоит из осветителя 28, смонтированного в нише под опорной плитой 15 у окна 14 светоприемника 29, закрепленного кронштейном 30 па торце опорной плиты 5 и связанного с окном 14 каналом 31, подпружиненного пневмоцилиндра 32 и закрепленной на его штоке вилки 33, смонтированных на кроп - штейне 34 на опорной плите 15, и командоаппарата 35, закрепленного на вилке 33.5 10 15 20 25 30 35...

Номер патента: 1359093

Опубликовано: 15.12.1987

Авторы: Баврин, Лукашенков

МПК: B23Q 7/06, C06F 1/00

Метки: загрузочное

...25 и 26, и пластины 27, жестко прикрепленной к подвижной каретке14.Устройство работает следующим образом. Коробки загружаются в магазин 1, затем пневмоцилиндр 8 через кронштейн 7 толкает шибер 3 вперед, который на подшипниках 4 катится по направляющим 5 и 6. В исходном положении шибера 3 на его первой ступени находится первый ряд коробок, при движении шибера вперед данный ряд коробок выталкивается из магазина 1, а второй ряд коробок ложится на втоРую ступень и также выталкивается из ма.газина 1, третий ряд - на третью ступень и т.д. по количеству ступеней на шибере 3. Последний ряд коробок ложится на горизонтальную плоскость шибера 3. 93 2При достижении шибером 3 крайнего переднего положения пластина 12 воздействует на путевой...

Номер патента: 1288181

Опубликовано: 07.02.1987

Авторы: Баврин, Лукашенков

МПК: C06F 1/20

Метки: коробок, линия, намазки, спичечных, упаковки

...профилем,пневмоцилиндра 12 и направляющих 13,проталкивающего механизма 14 дляперемещения коробок, состоящего изГ-образного толкателя 15 и пневмоцилиндра 16,смонтированных вместе смагазином 17 на станине 18 устройства для подачи спичечных коробок.С целью устранения опрокидываниякрайних коробок 10 каждого ряда приих движении между устройством 1 дляподачи спичечных коробок и синхронизатором 3 установлены неподвижныелотки 2.Линия работает следующим образом.Спичечные коробки загружаются наузкую длинную грань в магазине 17,плунжер 11 (фиг,З) перемещается пневмоцилиндром 12 по направляющим 3,забирая иэ магазина два ряда коробок.При достижении плунжером 11 своегопереднего положения (фиг.З) срабатывает пневмоцилиндр 16, перемещаяГ-образный...

Номер патента: 1201081

Опубликовано: 30.12.1985

Авторы: Акимов, Грибков, Лукашенков, Подсевалов, Тупиков

МПК: B23K 9/10

Метки: дуги, мощности, сварочной, экстремального

...Г щ 50 а Гц соответствуют колебания мощности сварочной дуги с той же частотой, и, определяя амплитуду и Фазу смещения колебаний ,мощности сварочной дуги относительно тока сварки, можно определить величину и знак отклонения тока сваркиот значения, соответствующего макси"муму мощности сварочной дуги.5 Из анализа вольт-амперной характеристики (фиг.З) следует, что сопПаротивление дуги К = -- зависит от1 свеличины сварочного тока (фиг.4). С10 ростом тока сопротивление дуги уменьшается, Таким образом, изменяя сварочный ток 1 О, можно изменять сопротивление дуги при постоянной ее длине. Сопротивление дуги К , при ко"тором мощность дуги максимальна, соответствует вполне определенное значение тока сварки 1 с При отклонении, тока в меньшую или...

Номер патента: 1199519

Опубликовано: 23.12.1985

Авторы: Акимов, Грибков, Лукашенков, Подсевалов, Тупиков

МПК: B23K 9/10

Метки: процессом, сварки

...мы источник питания-дуся частотой переноса ка га-сварной шовМпель) и вылета электрода О 00,Ч Ч- вектор управляющих пе(определяется теплоем- ременных; К Ккостью вылета); 0 , Ч , Ч - напряжение холостогохх се пеетК е - коэффициенты саморегулиходау скорость сварки ирования по току через по скорость подачи электдогрев вылета электрода и рода соответственноФпо длине вылета электро- Я и Р - матрицы, накладывающиеда; штраф на отклонения соКттК т и коэффициенты саморегулиро- ответствующих координатвания по току и напряже- состояния от заданныхнию; значений;К,с- коэффициент изменения вы- Т - знак транспортирования.лета электрода по скорос- В результате такого синтеза обратти сварки. ной связи и исходя иэ условия оптиНа выходах моделей формируются...

Номер патента: 1107975

Опубликовано: 15.08.1984

Авторы: Акимов, Грибков, Лукашенков, Подсевалов, Тупиков

МПК: B23K 9/10

Метки: процессом, сварки

...усиления шва, образованной блоками 30, 3 1 и сумматором32, модели изменения ширины обратной 20 стороны шна, образованной блоками 33, 25 34 и сумматором 35, причем входблоков 24, 27, 30 и 33 подключен к выходу сумматора 11 модели дуги, вход блоков 25, 28, 31 и 34 - к выходу сумматора 7 модели источника питания, входы сумматора 26 подключены к вы-" ходам блоков 24 и 25, входы сумматора 29 - к выходам блоков 27 и 28, нходы сумматора 32 - к выходам блоков 30 и 31, входы сумматора 35 - к ныходаи блоков 33 и 34, шести коррек 35 тирующих усилителей Зб - 41, при этом выход усилителя Зб подключен к сумматору 7, выход усилителя 37 - к сумматор ) 11 выход усилителя 38140 к суииатору 26, выход усилителя 39 - к сумматору 29, выход усилителя 40 -...

Номер патента: 1065189

Опубликовано: 07.01.1984

Авторы: Грибачев, Комагоров, Литвиненко, Лукашенков, Морозов, Осадчий

МПК: B27B 3/12

Метки: лесопильная, рама

...составляет 2:1,Выходные звенья 4 планетарныхпреобразователей объединены с противовесами 14, жестко крепятся наконцам осей 10 сателлитов и содержат пальцы 15. На шлицах выступающихконцов пальцев 15 установлен синхронизирующий вал 16, а на опорных шейках этих пальцев шарнирно установлена полая вал-траверса 17, оснащенная по концам двумя криношипами 18,ориентированными в диаметрально противоположные стороны от ее продольной оси. Кривошипы 18 шарнирно соединены с кронштейнами 19, выполненными на боконых сторонах нижней поперечины пильной рамки 3.Шарнирный четырехзненник б сос"тоит из коромысел 20 и 21 и шатуна22 с консолью 23, шарнирно соединенной с верхней поперечиной пильной рамки 3. Коромысло 21 шарнирнозакреплено на станине, а...

Номер патента: 924669

Опубликовано: 30.04.1982

Авторы: Евстифеев, Лукашенков

МПК: G05B 13/02

Метки: автомат-настройщик, систем

...первому устройству 19 умножения и интегрирования, первому .преобразователю 20 коданалог, выход которого связан с первым входом блока 4 вспомогательных операторов. Второй выход системы автоматического управления соединен с первым входом второго преобразователя 21 аналог - код, выход которого подключен к последовательно соединенным второму запоминающему устройству 22, второму коммутатору 6, второмугде 1 = 1, , н; 1 = 1, , и; хк " 1 у фкк 1Если сигналы ц(з), 1 с = 1, , г имеют несложную структуру, то при сравнении (1) и (2) имеет место вывод об упрощении вспомогательных операторов, При их обозначении соответственно (2) как В(1 Жх), (Вс 3 сх), В(11 Ы), (Вс 3 Ы) для 1 с-го режима настройкиА, - -Я. (1 ( к х )р хх ( х (кх ) ( 1...

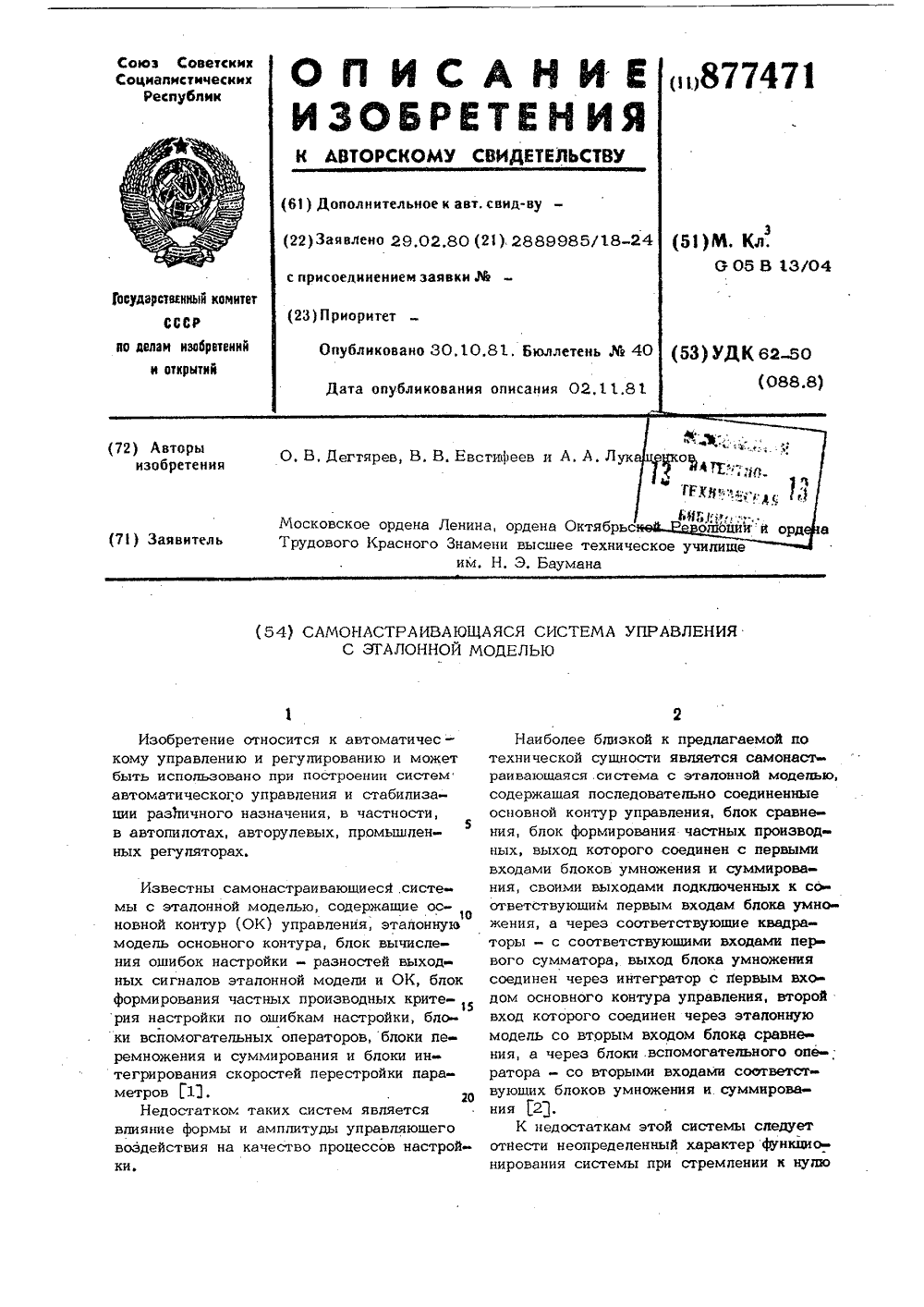

Номер патента: 877471

Опубликовано: 30.10.1981

Авторы: Дегтярев, Евстифеев, Лукашенков

МПК: G05B 13/04

Метки: моделью, самонастраивающаяся, эталонной

...5 подаются сигналы с выхо 45 дов блоков 6 вспомогательных операторов, на входы которых подается управление. Выходы блоков перемножения и суммирования связаны с квадраторами 7 функций чувствительности критерия настройки по перестраиваемым параметрам, выходы50 которых суммируются в первом дополнительном сумматоре 8, выход которого через первый сглаживающий фильтр 9 связан с первым входом второго дополнительного сумматора 10, второй вход которого связан с источником 11 смещения. Выход второго сумматора 10 связан со входом знаменателя блока 12 деления,1 4Ошибки 0 подаются также на вход вычислителя 13 критерия настройки, который через второй сглаживающий фильтр 14 связан с дополнительным усилителем 15, выход которого связан со входом...

Номер патента: 835737

Опубликовано: 07.06.1981

Авторы: Бирюков, Волкодав, Грибачев, Лукашенков, Морозов, Тагиев

МПК: B27B 3/12

Метки: лесопильная, рама

...еателлитов (на чертеже не показаны) кривошипы б и б с эксцентриковыми пальцами 7 и 8, синхронизирующий валик 9, установленный на эксцентриковых пальцах е возможностью осевого перемещения и расположенный внутри втулки 10. На втулке 10 диаметрально относительно ее оси расположены ,кронштейны 11 и 12, шарнирно связанные с пильной рамкой.Лесопильная, рама работает еледуюШимобразо,м.При вклюиении приводов приводятся вдвижение,планетарные передачи 3 и 4, приэтом ириаошвпы б и б, эксцентрвковые 5пальцы 7 и 8, установлевные на иих синхронизируюший валик 9 и втулка 10 совершают возвратнопоступательное движениепо прямолинейной,или эллиптической траекторви. Вместе с втулкой 10 совершает 1 Овозвратночпоступательное движение и кинемати 1 чески...

Номер патента: 697317

Опубликовано: 15.11.1979

Авторы: Волкодав, Гладкий, Головачев, Грибачев, Комагоров, Лукашенков, Морозов, Полынский

МПК: B23B 3/12

Метки: лесопильная, рама

...9, установленныхнаосях 10, снабженных противовесами 11 икривошипами 12. В кривошипах жестко закрепляются эксцентриковые пальцы 13, опорныешейки 14 которых устанавливаются соосно другдругу. Для обеспечения синхронности работылевой и правой передач на выступающих концах 15 эксцентриковых пальцев установленсинхронизирующий вал 16, Один конец этоговала закреплен жестко, а другой с возможностъю осевого перемещения, например, нашпонке или шпицах, Выступающие концы экс.цвнтриковых пальцев выполнены соосно с ихопорными шейками. Привод рамы производится от электродвигателя 17 через шкивы 18 и19Синхронизирующий вал устанавливается изакрепляется на выступающих концах эксценг.риковых пальцев после регулировки, обеспе.чивающей согласованность...

Номер патента: 651949

Опубликовано: 15.03.1979

Авторы: Грибачев, Захарова, Лукашенков, Рушнов, Симонов, Урин

МПК: B27L 1/00

Метки: окорочно-зачистной, роторного, станок, типа

...иа тораах роторов, и механизмподачи в виде входных выводных и Япромежуточных вальцов, снабженных приводами с коническими редукторами, о тличающийса тем,что,сцельюповышения качества окорки и зачистки сучьев упрощения кокструкции и торцах роторов, и механизм подачи в виде входных, выводных и промежуточныхвальцов, снабженных приводами с коническими ред. кторами редуктор приводакаждого промежуточного вальца механизма подачи расположен соосно с редукторами привода соответствующих входногои выводного вальцов механизма подачии соединен с ними посредством валов;один из которых выполнен шарнирным, причем рабочие органы второго по направлению подачи бревна ротора окорочной головки выполнены в виде зачистных ножей,с копирующими элементами,...

Номер патента: 626760

Опубликовано: 05.10.1978

Авторы: Лукашенков, Розенблюм

МПК: A43D 3/14

Метки: обуви, сохранения, формы

...Целью изобрекачества обуви.что носочно-пучкопластинок из эласленных на стержнния его посредстдержавка выполисоединенной с носупорами шарнирнНа чертеже прсобления для сох ПрисГособлснГГе для сохранения формы обуви содержит носочно-пучковый упор, состояцГий пз олок пластинок 1 из эластичного мтериала, закрепГенных на стержне 2, и пяточнь;й упор 3, соединенные между собой державкой 4, выполненной из пружинной полосы. Ьлок пластшзок 1 на стержне 2 закреплен с возможностью изменения его по длине посредством штГ 5 фта 5. На стержне 2 расположен диск 6 для передвижения и уплотнения пластинокПриспособление для сохранения формы обуви используют следуюшим образом.Его вставляют внутрь обуви. Пластинки из эластичного материала при этом легко...

Номер патента: 622666

Опубликовано: 05.09.1978

Авторы: Волков, Головачев, Грибачев, Комагоров, Линков, Лукашенков, Лукьянов, Морозов, Полевой, Полынский, Тимофеев, Шишкин

МПК: B27B 3/12

Метки: лесопильная, рама

...б) элементы, присоединенныек выходному звену, будут соверратьвозвратно-поступательное движение.Условия пиления древесины улучша ются,. если нижней поперечине пильнойрамки придать дополнительное движение в плоскости пиления, Это условиедостигается, если размер радиуса:кривошипа а будет большим или меньшимрадиуса сателлита бнастройка радиусов кривошипов наодинаковый размер а.осуществляетсяповоротом эксцентриковых пальцев 20в отверстиях щек кривошипов 16 и последующей фиксации их в указанных отверстиях после настройки.Промежуточный вал 17 обеспечиваетсинхронность работы левой и правойпередач, а муфты 18 служат для настройки шарниров эксцентриковых пальцев на синхронные траектории, Промежуточный вал обеспечивает также возможность раздельного...

Номер патента: 564218

Опубликовано: 05.07.1977

Авторы: Лобастов, Лукашенков

МПК: B65B 35/38

Метки: вакуум-присосов, коробков, механизм, наружных, ориентирования, перемещения, спичечных, устройствам

...результату является известный механизм перемешения вакуум-присосов к устройствам для ориентирования наружных спичечных коробков 1.Однако такой механизм неудобен тем, что 1 Овакуум-присосы перемещаются относительнонаружных граней спичечного коробка непараллельно, вследствие чего в момент захвата коробка и отрыва от него вакуум-присосов наблюдается быстрый и неравномерный износ их ра вбочих поверхностей,С целью уменьшения и обеспечения равномерного износа вакуум-присосов предлагаемыймеханизм состоит из бипланетарных передач, авакуум-присосы установлены на рабочих сателлитах их бипланетарной части с возможностью 20перемешения по эллипсам.На фиг. 1 и 2 схематически изображен механизм перемещения вакуум-присосов к устройствам для...

Номер патента: 539857

Опубликовано: 25.12.1976

Авторы: Волков, Лукашенков, Чупин, Юдин

МПК: C06F 1/26

Метки: внутреннего, коробка, коробкоклеильного, механизма, привод, спичечного, станка, формирования

...7 станка. Ось другим концом соединена с шатуном 8, выполненным в виде диска с отверстием, которое обхватывает наружную цилиндрическую поверхность кривошипа 9, представляющего собой эксцентрик, шарнирно-закрепленный на ведущем валу.Кривошип 9 неподвижно соединен с зубчатым колесом 10, которое находится в зацеплении с шестерней 11, неподвижно установленной на ведомом валу 12 исполнительного органа 13 привода механизма формирования.Привод работает следующим образом.Вращение от ведущего вала 1 передается кривошипу 2 переменной длины. При этом ролик 5, перемещаясь по криволинейному пазу неподвижного кулачка 6, заставляет пол 539857зун 3 совершать возвратно-поступательное движение в прямолинейной радиальной прорези кривошипа 2, тем самым...

Номер патента: 534663

Опубликовано: 05.11.1976

Авторы: Абкин, Григорьевич, Лукашенков, Попов

МПК: G01M 1/04

Метки: балансировки, вертикальной, динамическом, режиме, станок, статической

...датчик 16.Нижний опорный узел содержит подпятник 17, укрепленный на скобе 18, котораякрепится снизу к плите 1, подшипник 18.Подпятник 17 включает корпус 20, вы- фполненный со специальными призматическимиопорами, и опорное кольцо Ъ 1 с призматическими пазами, на которое оперт корпус20, а опоры корпуса и пазы кольца распо-ложены в плоскости, перпендикулярнойплос- ф1 кости качания пружин 15.На подпятнике 17 смонтирован подшипниковый узел 22 со стаканом 23, на котором расположена специальная муфта 24 сцеп-ления, при помощи нее происходит разгонбалансируемого иэделия 25 и его освобож-Едение ддя свободного вращения. Тормоз 2 Ц,предназначен для быстрой остановки балансируемого изделия 25.На плите 1 установлен...

Номер патента: 531736

Опубликовано: 15.10.1976

Авторы: Дороднов, Лобастов, Лукашенков

МПК: B27L 11/04

Метки: дисковый, древошерстный, станок

...8, обеспечивающем равномерное распределение нагрузки по длине зубьев. С сателлитом 7 входит в зацепление сателлит 9, жестко закрепленный на хвостовике промежуточного вращающегося диска 10 (водила сателлитной планетарной передачи бипланетарного механизма привода). На ножевом диске 5 (водиле основной планетарной передачи би планетарного механизма привода) соосно с промежуточным вращающимся диском 10 неподвижно закреплено солнечное зубчатое колесо 11 сателлитной планетарной передачи, вокруг которого обкатывается сателлит 12, закрепленный на валу 13. На валу 13 жестко закреплен сателлит 14, входящий в зацепление с зубчатым колесом 15, с которым жестко скреплен диск 16. На диске 16 неподвижно установлена кассета 17 с делительными ножами....

Номер патента: 468778

Опубликовано: 30.04.1975

Авторы: Белугин, Грибачев, Лукашенков, Шкляр

МПК: B27L 11/04

Метки: дисковый, древошерстный, станок

...вращающегося диска 15, Ножевой диск 6 служит одновременно водил ом промежуточного вращающегося диска 15. На ножевом диске 6 закреплено неподвижно и соосно с промежуточным вращающимся диском 15 солнечное зубчатое колесо 16 второй ступени биплацетарного механизма,468778412 риям, представляющим сооой укороченныечетырехлепестковые гипоциклоиды, участки на ветвей которых близки к прямой. На участках а гипоциклоид, близких к прямым, симметричс. 5 но расположены питатели 2.с Подаваемые питателями 2 в зону резаниязаготовки древесины 24 надрезаются дели- тельными ножами 20 вдоль волокон.Р- Надрезанный слой древесины срезается б стружечными ножами 7, образуя древесную с шерсть, которая, попадая под ножевой диск6 центробежными силами и...

Номер патента: 278456

Опубликовано: 01.01.1970

Авторы: Бродский, Казарйн, Лукашенков

МПК: B24B 7/16

Метки: жестких, опорах, прецизионного, роликов, типа, торцов, шлифования

...опорную поверхность 1 вращающегося электромагнитного патрона бабки изделия устанавливается наружное кольцо 2, которое опирается на башмаки 3 жестких опор. Причем центр кольца имеет смещение относительно центра опорной поверхности патрона. Б кольцо по его периметру устанавливаются детали 4, а в центре между протцвоположпымц деталями ставится внутреннее кольцо 5 по высоте меньше высоты деталей, Наружное и внутреннее кольца, а также находящиеся между ними детали создают прц включении электромагнита магнитное поле, в результате чего т, (,енков и Г. Т. Казарянконструкторско-техно,1 миьески)тпромышленности дегяг) притягиваются между собой т)цлцпдрцческцмц образующими, являясь технологическими базамц, Прц шлцфозяшш мелкозернистым шлцфоваль;)ым...

Номер патента: 210703

Опубликовано: 01.01.1968

Авторы: Аткарс, Бреев, Кедров, Кожевенно, Лапицкий, Лукашенков, Обувных, Розенблюм, Синаюк, Смирнов, Специальное, Стешов, Центральный, Шардаков

МПК: A43D 11/12

Метки: 210703

...29 с поршнем 30, взаимодействующим со штангой и сообщающим ей качательное движение, Угол поворота штанги регулируется путе изменсния полокения специального упора. Для фиксирования штанги в вертикальном положении служит ролик 31, сидящий на штоке 18 цилиндра 19 и входящий в паз кронштейна 32 под воздействием пружины 33, При подаче рабочей жидкости в бесштоковую полость цилиндра 19 шток 18 поднимается и осуществляется обработка заготовки, при опускании штока ролик 31 выходит из фиксирующего паза кронштейна 32, и штанга 2 отклоняется в зону загрузки.Механизм обжимных форм 6 и 7 служит для обжима и формования боковой поверхности пяточной части заготовки, Формы 6 и 7 выполнены раздельно для правой и левой сторон пяточной части, смонтированы в...
