Мустафаев

Номер патента: 1638810

Опубликовано: 30.03.1991

Авторы: Волокитин, Мустафаев, Олейников

МПК: H05B 41/23

Метки: осветительное

...7 тока поступает на лампу 1. Напряжение с выпрямителя 15 поступает на делитель на резисторах 17 и 18, с последнего резистора напряжение подается на вход обратной связи по напряжению регулятора 13, который .переводит инвертор 3 в режим стабилизации напряжения холостого хода, Одновременно запитываются и начинают работать блок 12 подпитки, блок 10 зажигания, который включается блоком 11 после того, как напряжение на лампе 1 достигнет требуемой величины, В, связи с тем, что напряжение на выходе блока 12 подпитки в 3-5 раз превышает номинальное напряжение горения лампы 1, диоды выпрямителя 5 запираются, однако инвертор 3 продолжает работать в режиме стабилизации напряжения холостого хода, так как при этом сигнал с его выхода поступает на...

Номер патента: 1636158

Опубликовано: 23.03.1991

Авторы: Габдинов, Каракозов, Левашин, Мельникова, Мустафаев, Смирнов

МПК: B23K 20/12, B23K 31/00

Метки: качества, сварных, соединений

...производить разрыв сварного соединения в любой заданный момент времени на стадии нагрева и проковки,После разрыва деталей проводят визуальный осмотр сварного стыка. При этом определяют прощадь разрыва, общее состояние поверхности, наличие непроваров, оксидных пленок, определяют размеры зоны термического влияния и т,д.Фиксирование величины усилия разрыва позволяет судить о величине сил сцепления свариваемых поверхностей, по которой можно косвенно определить температуру металла в местах разрыва и рассчитать температурное поле, что важно для выбора параметров сварки. После разрыва свариваемых деталей с целью получения детальных данных по макро- и микроструктуре сварного соединения проводят металлографический анализ поверхности стыка...

Номер патента: 1635073

Опубликовано: 15.03.1991

Авторы: Башкатова, Герливанов, Гусейнов, Мустафаев, Примов, Сахиев, Тюркин, Харитонов

МПК: G01N 15/02

Метки: аэрозоля, дисперсности, жидкости, концентрации, получаемого, распылением, счетной, частиц

...и точности измерения, Цель достигается тем, что при осуществлении способа измерения дисперсности аэрозоля, заключающегося в улавливании частиц на полимерную прозрачную подложку, используют подложку, выполненную из полимерного прозрачного материала, растворимого в распыляемой жидкости. Например, для водного аэрозоля используют полимерную пленку из полиэтиленоксида, 1 з,п. ф-лы. для микроскопирования и помещают под микроскоп фирмы "Оптон" (ФРГ), входящий в комплект анализатора изображений И БАС. В последнем оптическое изображение с помощью телевизионной передающей трубки преобразуется в форму электрического сигнала, Информацию обрабатывают с помощью ЭВМ и выводят через цифропечатающее устройство. Измерение отпечатков капель, т.е,...

Номер патента: 1632475

Опубликовано: 07.03.1991

Авторы: Искендерова, Курбанов, Мамедов, Мустафаев

МПК: B01D 53/14

Метки: метана, сероводорода

...проводят под действием ртутной лампы ОРТ(с длиной волны света 2000 - 2600 А). Поток излучения составляет 5 10" квант/с. Газовую смесь до и после облучения анализируют хроматографически, методом абсолютной калибровки на хроматографе ЛХММД с заполненной полисорбомколонной длиной 1 м (газ-носитель - гелий, температура колонки 57 С).Скорость разложения сероводорода рассчитывают по разности концентраций сероводорода до (Н 28 Ц и после облучения (Н 2 Я)г) в начальный момент времени(57) Изобретение относится к способам очистки газов от сероводорода в присутствии кислорода при комнатной температуре для упрощения и устранения многостадийности процесса очистки. Газообразную смесь СН 4-Н 23-02 подвергают воздействию ультрафиолетового...

Номер патента: 1627251

Опубликовано: 15.02.1991

Авторы: Алиев, Мустафаев, Шустер

МПК: B03C 1/16

Метки: магнитный, сепаратор

...фиг. 1 представлен магнитный сепаратор, общий вид; на фиг. 2 - то же, вид сбоку,Сепаратор включает два перекрещивающихся ленточных конвейера 1 и 2, расположен чых один над другим, ленты установлены на роликах 3. На наружной поверхности ленты верхнего конвейера 1 установлены элементы 4 для извлечения магнитных предо тов, выполненные в виде постоянных магнитов. Непосредственно под верхней ветвью нижнего конвейера 2 установлен постоянный магнит 5 для создания напряженности магнитного поля большей, чем напряжение поля магнитов 4, Сеператор содержит приемник б для немагниз ных предметов и приемник 7 для магнитных предметов, Нижняя ветвь нижнего конвейера 2 может быть установлена на холостом ролике 8 для создания необходимого пространства...

Номер патента: 1623735

Опубликовано: 30.01.1991

Авторы: Алиев, Бенедысек, Мустафаев, Шустер

МПК: B01J 19/30

Метки: аппаратов, кольцевая, насадка, тепломассообменных

...отраслях промышленности.Целью изобретения является интенсификация тепломассообмена за счет увеличения поверхности контактирования.На фиг. 1 приведена кольцевая насадка; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг, 1; на фиг, 4 - насадка, вид в аксонометрии.Кольцевая насадка 1 содержит перекрученную ветвь 2 и выполнена из трех полос 3 - 5. Все полосы обьединены между собой одной продольной боковой гранью нэ продольной оси кольца 6. Вторые боковые грани 7-9 всех полос равномерно расположены НасадкаПосле зжидкость, исадки, напргранями постремясь поясь вдоль инаправленипо одномутыми вместеных гранейповерхностица,то,совержидкости Всвеется покр нных граней. Полосы замкцами 10 в кольцо. Крайние -Б перекрученной ветви 2 г...

Номер патента: 1613169

Опубликовано: 15.12.1990

Авторы: Израилян, Мустафаев

МПК: B03C 1/10

Метки: магнитный, сепаратор

...лопатки 2 охватывает дополнительная конвейерная лента 9. Извлеченная магнитная Фракция сгружается в приемник 10, 45 а немагнитная - в приемник 11. Конец лопаток 2 при выполнении рабочего органа в виде барабана расположен внутри барабана.С началом вращения рабочего органа 50 1 на транспортирующее приспособление подается исходный материал. При вэаимодействии лопаток 2 с материалом частицы магнитного материала, притягиваясь магнитами 3 к основаниям лопаток, перемещаются вместе с рабочим органом 1, а немагнитные падают в приемник 11 немагнитного материала, Магнитные частицы, двигаясь вместе с лопатками, достигают левого верхнего положения. В результате этого магнит 3 под действием своего веса перемещается в полости лопаток вниз. Магнитное...

Номер патента: 1608227

Опубликовано: 23.11.1990

Авторы: Алиев, Билько, Гаджиев, Гусейнов, Захарченко, Касумов, Мустафаев, Поджарский, Узиенко, Шакаров

МПК: C21C 1/00

Метки: жидкого, модифицирующей, чугуна

...---4 4по формуле г Йо йи50 55 5 10 15 20 25 30 35 40 45 Сравним величины критических напоров предлагаемой конструкции и прототипа, Н= 1,56 й, следовательно,при й = 45 мм Н,= 70 мм, а прий = 26 мм Н = 41 мм, Такии обранзом,-- = 1,7 т,е. длительностьхрсуществования факельного режима истечения струй из отверстий, выполненных, как предлагается, по сравнению) 6с. lМд 0 0018 0 05; 8 0 012 0 018. Следвательн, разбрс псдержания)кремния, магния и серы в предлагаемомварианте по сраннению с прототипомснизился в 3,5; 2,9 и 2 раза сотнетственно,Промышленная проверка сравниваемыхобъектов подтвердила, что наиболееэффективным по химической однородности металла и сроку службы ковшей является предлагаемое устройство для модифицирующей обработки жидкого...

Номер патента: 1606735

Опубликовано: 15.11.1990

Авторы: Курдюков, Листенгартен, Мустафаев, Рагимов

МПК: F04B 49/00, H02H 7/08

Метки: глубинного, защиты, нарушении, насоса, работы, штангового, электропривода

...выходному сигналу блока 6, вкотором сигнал, пропорциональный первой 40гармонике, преобразуется в сигнал сравнения, При этом сигнал на выходе блока 5отсутствует,При нарушении работы глубинного штангового насоса изменяется соотношение между амплитудными значениями первой ивторой гармонических составляющих, соот. ветствующее нормальным условиям эксплуатации. На выходе блока 6 появляется сигнал,который имел бы место в нормальных условиях эксплуатации при амплитуде первой гармоники, соответствующей аварийномурежиму. Этот сигнал отличается от выходногосигнала блока 3, определяемого амлитудойвторой гармонической составляющей в аварийном режиме, На выходе блока 5 сравнения появляется сигнал, которыйусиливается усилителем 7 и через блок...

Номер патента: 1603112

Опубликовано: 30.10.1990

Авторы: Копылов, Мустафаев

МПК: F16J 15/24

Метки: уплотнительное

...9 посадочной канавки 3, противоположным уплотняемой полости 10, устанавливаются опорный элемент 8 с зазором Нс по валу 4 и зластомерное кольцо 5, контактирующее с внутренней поверхностью 2 посадочной канавки 3 и опирающееся на торец 6 уплотнительного элемента 1 и наклонную поверхность 7 опорного элемента 8, Эластомерное кольцо 5 создает герметичные стыки 11 и 12 соответственно на поверхности 2 посадочной канавки 3 и торце 6 уплотнительного элемента 1. При подаче давления в уплотняемую полость 10 уплотнительный элемент 1 эа счет податливости эластомерного кольца 5 и наклонной поверхности 7 опорного элемента 8 смещается в осевом направлении в сторону опорного элемента 8, поднимая эластомерное кольцо 5 по наклонной поверхности 7,...

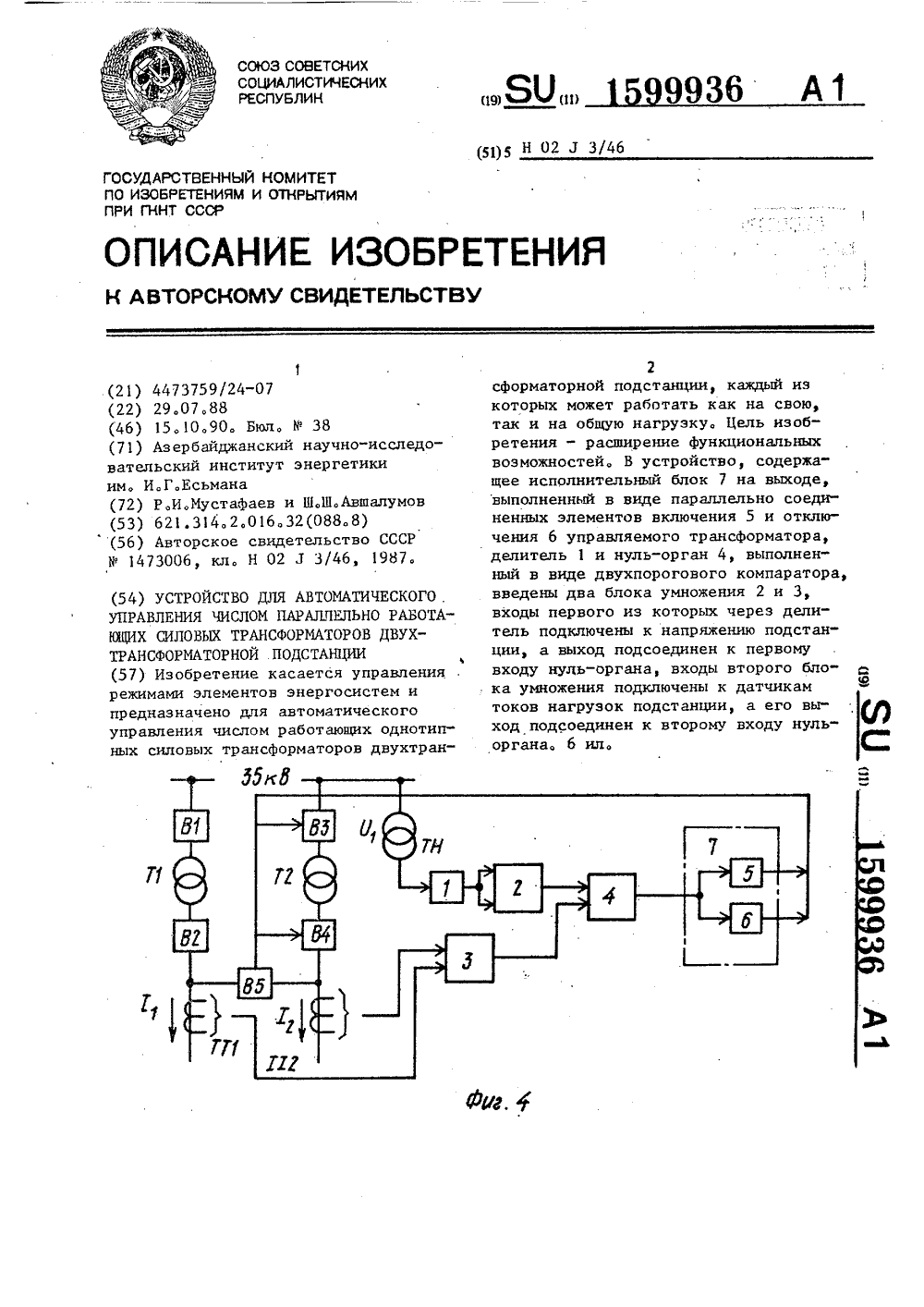

Номер патента: 1599936

Опубликовано: 15.10.1990

Авторы: Авшалумов, Мустафаев

МПК: H02J 3/46

Метки: двухтрансформаторной, параллельно, подстанции, работающих, силовых, трансформаторов, числом

...г В момент времени С = О, а также 3 О в лнтеРвалах О ( .г и С, с(( Гсигнал, пропорциональный текущему значению величины произведения(1,1 г), меньше. значения верхнего порогового напряжения компаратора4, т.е. К, (1, 1 ) ( Н , поэтому 35выходной сигнал блока 4 х равен единице или нулю (фиг.5),При этих условиях на выходе компаратора отсутствует отрицательное напряжение и по О этому сигнал на вкл:очение трансформатора Т 2 не возникает. По мере роставеличины произведения (1, 1 г, насту-.пает момент времениг, начинаяс которого сигнал, пропорциональный 45 величине произведения (1 1 ф) находится в пределах К, (1, 1 г)1 г ) г. ) 1" гг х =1 при компаратор 4 х+ =О прих+ =1 при Исполнительный блок предназначен для преобразования входных...

Номер патента: 1588458

Опубликовано: 30.08.1990

Авторы: Гром, Мустафаев, Овсюк, Полторапавло, Стукалов, Феник

МПК: B21B 39/16

Метки: клети, проводка, прокатной, сортовой

...9. Ползун 8 установлен в направляющем пазу корпуса 1 с возможностью продольного перемещения вдоль горизонтальной оси валковой арматуры при помощи ходового винта 10 с квадратным хвостовиком и несет шарнирно закрепленные планки 11, взаимодействующие с поверхностями роликодержателей, При этом винт 10 выполнен эксцентричным относительно отверстия его соединения с ползуном и фиксируется в теле ползуна винтом 12.Работа конструкции заключается в следующем.При вращении ходового винта 10 осуществляется перемещение ползуна 8, который, в свою очередь, воздействует на роликодержатели 3 с закрепленными на них роликами 4 посредством планок 11. Изменение расстояния между роликами (увеличение или уменьшение) осуществляется вследствие поворота...

Номер патента: 1584782

Опубликовано: 15.08.1990

Авторы: Гезалов, Глухенький, Караев, Мустафаев, Насибов, Тарвердиев

МПК: A01C 1/00

Метки: предпосевной, семян

...питателя. Рабочими органами вибратора 6 служат сетчатый лоток 42, эластичный скребок 43, электромагнит 44 и пружина 45 сжатия, установленная с возможностью регулировки расстояния между якорем и ярмом электромагнита 44, в результате чего регулируется амплитуда вибрации сетчатого лотка 42. Для обеспечения ссыпания семян плоскость сетчатого лотка 42 вибратора 6 установлена под углом к рабочей поверхности транспортерной ленты 11. В установке предусмотрены (не показано) перегородки между вибратором и участком обработки семян для предотвращения попадания пыли в последний, а также его вентиляции.Установка работает следующим образом, Из бункера 4 загрузки семена поступают в дозатор 5, посредством которого они порционно передаются на...

Номер патента: 1582261

Опубликовано: 30.07.1990

Авторы: Ахмедов, Мамедов, Мустафаев, Рагимов

МПК: H02H 7/08, H02H 7/085

Метки: защиты, электродвигателя

...сигналы на входах 15 и 16 Блоков 7 и 8 меньше сигналов на входах 13 и 14 указанныхблоков. В этом случае блоки сравнения7 и 8 находятся в несработавшем состоянии и сигналы на их выходах отсутствуют. Во время нарушения номинального режима работы электродвигателя или насоса (например при обрыве. фазы питающей сети, песковании скважины, из" носе подпятника электродвигателя и т.д,) величина тока, потребляемого электродвигателем, увеличивается и при достижении равенства между сигналом и уставкой на входах 15 и 13, на выходе Блока 7 сравнения появляется сигнал, который через схему ИЛИ 9 и блок задержки 0 подается в блок отключения 11, который разрывает цепь питания электродвигателя 1. Блок задержки 10 служит для исключения ошибочной работы...

Номер патента: 1579688

Опубликовано: 23.07.1990

Автор: Мустафаев

МПК: B23K 20/12

Метки: сварки, трением

...самотормозящегося ходового винта 21 и траверсы 4 в направлении вращающейся детали, После соприкосновения заготовок в стыке создается заданное регулируемое усилие притирки винтом 21 через пружину 23, выполняющую роль амортизирующего устройства. После достижения усилия притирки срабатывает кулачковая муфта 24 предельного момента. Зубчатое колесо 20, преодолевая усилие пружины 26 отходит вправо и замыкает концевой выключатель 28, который отключает двигатель 18. После окончания притирки включается электромагнитный привод осевого давления, обеспечивая сварочные ка. При этом срабатывает электромагнитная муфта шкива 9 и шпиндель разгоняется до заданной угловой скорости, одновременно включается электромеханический привод перемещения траверсы...

Номер патента: 1569111

Опубликовано: 07.06.1990

Автор: Мустафаев

МПК: B23D 21/14

Метки: внутри, длинномерных, канавок, проточки, труб

...допуски, внутри которой необходимо производить выточку кольцевых канавок, закрепляется на меха низм, обеспечивающий еепередвижение в осевом направлении доупора и фиксацию трубы в необходимомположении.Устройство работает следующим образом.Труба 40 подается до опоры 1 вращателя, Затем специальным ключом (или прутком) утопитель 6 поворачивают, при этом роликовая опора 2, установленная под углом120 в корпусе вращателя, утопляется в паз,В та ком положении устройство заводятвнутрь трубы до утопителя 6, после чегоего возвращают в исходное положение.Под действием пружины 4 ролики 3 находятся в прижатом состоянии к внутреннейстенке трубы 40. Для установления необходимой длины ломаемой трубы параллельношпинделю устройства предусмотрен шаговыйупор...

Номер патента: 1556886

Опубликовано: 15.04.1990

Авторы: Алиев, Бенедысек, Мустафаев, Шустер

МПК: B24D 11/00

Метки: шлифования

...ролике 5. Ветвь 6 отведенноговитка перекручена на одну сторону своегосечения.Шлифовальный ремень 1 имеет правильное треугольное сечение и выполнен из трехвитков 7 - 9 и несущего кольца 10, Несущее кольцо и витки имеют равные правильные треугольные сечения. Число витков равно числу сторон сечения несущегокольца. Каждая сторона сечения несущегокольца по всей ширине соприкасаетсяс гранью одного из витков,В случае выполнения несущего кольцав сечении в виде правильного шестиугольника оно состоит из несущего кольца 11 ивитков 12 - 17. Сечения несущего кольца ивитков имеют равные правильные шестиугольные формы. Число витков равно числусторон сечения несущего кольца, каждаяиз которых по всей ширине соприкасается с гранью одного...

Номер патента: 1544513

Опубликовано: 23.02.1990

Авторы: Агаев, Алиев, Асланов, Ибрагимов, Калугин, Мустафаев, Полторапавло, Тарасенко

МПК: B21B 27/02

Метки: валок, прокатный

...валка способствует уменьшению влияния этих Факторов на геометрию раската,П р и м е р, Валок обжимного станаможет быть подготовлен следующим образом, Например, длина бочки Ь == 2400 мм, диаметр 0920 мм, подставив эти данные в уравнение 6, атакже изменив координаты по оси Х винтервале.(О - 0,35)Ь, находят, чтоизменение диаметра бочки на участкекривой Кассини лежит в пределах800-870 мм на расстоянии АВ и в дальнейшем убывает до 850 мм на участкеВП, На участке О,ЭЬ, симметрично расположенном центру бочки, производятнакатку рифпенными роликами с трапециевидной формрй рифа, Далее на участке длиной 0,2 Ь производят наваркувысоких валиков, а у краев бочки -гладкую токарную обработку,о Сочетание распределения шероховатости по длине...

Номер патента: 1528546

Опубликовано: 15.12.1989

Авторы: Алиев, Бенедысек, Мустафаев, Шустер

МПК: B01D 53/20

Метки: аппаратов, насадка, тепломассообменных

...мелах объединения полос двухсто)снних поверхностей широкими сторонами полос необходимо для объединения широких сторон полос, так как именно они вносят ононной вклад в процесс тепломассообмс нд. Об единение полос с одинаковымг.о х ндгом позволяет равномерно распреллись оис рхгости насадки внутри группы. с 1 р.идис полос в каждой группе одиск)иц) размера, или разного размера, а также перекруциндние полос соседних групп в одну или в разные стороны изменяет степень устойчивости потока.Полосы, образующие замкнутые поверхности и группах, расположены с шагом 360, и, где и - число полос.Насадка работает следующим образом.После заполнения аппарата реагентом жидкость, попав на одну часть насадки, рдсткдг по ее поверхоти. Достигнув общей...

Номер патента: 1526607

Опубликовано: 07.12.1989

Авторы: Кулиев, Мустафаев, Мустафаева

МПК: A01G 17/06

Метки: насаждений, опора, шпалерных

...нд Фи г О ксР" ус со стогкои ид со стс)роны че кдурядии, нд фиг. б тО же, ви.га сторсны ряда; нз фиг 7 Опора в работеОпора содержит шпалерный столб 1 (фиг. 1 и 2) с корпусом 2 со стойкой 3 с промежуточными отверстиями 4 для нроволоки и фиксатор 5, конец шпалерного столба 6 выполнен ступенчатым, причем выступ 7 образован с вырезами одних противоположных сторон столба 1, а второй выступ 8 с вырезами других противоположных сторон столба 1 В последнем выступе 8 выполнено проходное окно 9 с уровня второго выступа 8, боковые стенки окна ) имеют две пары противоположных отверстий О и 1 (фиг. 3 и 4) Корпус 2 противолежащими стороггалси Охватывает столб 1, а центрзльлнороч 12 ку.г;)чок 13, жеткс) свя.1;1 ный с аликом4 управления Огоры, 11 р хд...

Номер патента: 1525011

Опубликовано: 30.11.1989

Авторы: Ваксенбург, Мустафаев, Складнев, Соболев, Чернов

МПК: B29C 45/27

Метки: полимерных, форма

...кольцо съема готовых изделий, установленное с возможностью горизонтального перемещения вдоль пуансона при помощи тяги, двух скрепленных между собой плит и подпружиненного шпинделя. Составитель С.РощинРедактор М.Товтин Техред Л.Сердюкова Корректор М,Самборская Заказ 7179/10 Тираж 535 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина,10 Изобретение относится к полимерному производству, в частности,для изготовления изделий из полимерных материалов в пресс-формах.5Цель изобретения - повышение производительности и качества изготовления изделий путем исключения обработки облоя.На чертеже дана форма,...

Номер патента: 1518452

Опубликовано: 30.10.1989

Авторы: Алиев, Каменер, Мамедов, Мустафаев

МПК: E02D 3/12

Метки: глубинного, грунта, просадочного, уплотнения

...9 контрольнойтрубки и кран 10 для подачи известко-.вого молока, Воду подают под давлени ем 4-6 атм через водопроводную линию; 11 при помощи насоса (не показан),В процессе замачивания на комовую30известь 2 с помощью домкрата 7 через: бетонную пробку 3 передается давле ние для предохранения ее от выталки вания,При установлении постоянного дав, ления воды по,манометру 12 подачу во дй прекращают, закрывают кран 13 водопроводной линии и открывают кран 9контрольной трубки 14 для слива из лишней воды из скважины 1,Затем при помощи домкрата 7 поднимают бетонную пробку 3 и в образо Овавшуюся полость в верхней частискважины 1 вновь вводят комовую известь 2, Скважину 1 вновь закрываютбетонной пробкой 3 и при помощи дом 45крата 7 вновь нагружают...

Номер патента: 1515331

Опубликовано: 15.10.1989

Авторы: Курдюков, Ледаков, Листенгартен, Мустафаев

МПК: H02P 9/42

Метки: ветроэлектрическая

...постоянной скорости ветра Ч и постоянной частоте вращения вала ветродвига теля ы на выходе узла 11 выпрямления и фильтрации устанавливается сигнал, пропорциональный моменту на валу ветродвигателя 1. На выходе блока 13 деления устанавливается сигнал На, пропорциональный моменту генератора переменного тока 2, так какБр РНд 11 - ЩВ установившемся режиме работы,момент ветродвигателя М равен моменту генератора переменного тока И,-,следовательно, Б а = Нм и сгнал П цз 6на выходе второго сумматора 12 равеннулю. На управляющий вход тиристорно"го выпрямителя 3 с выхода третьегосумматора 14 поступает сигнал 0= 0,который определяет установившеесяначение угла управления тнристорамивыпрямителя 3 в установившемся ре,жиме,Пусть скорость ветра...

Номер патента: 1513587

Опубликовано: 07.10.1989

Авторы: Мустафаев, Фролов, Ядыкин

МПК: H02M 5/16

Метки: трехфазный, умножитель, частоты

...умножителя поясняет диаграмма кривых, приведенная нафиг, 3. В момент времени 11 = 0 подается управляющий импульс на тиристор Т , он открывается и по первичной обмотке начинает протекать ток.При пояснении принципа действия умножителя принято, что гашение тиристора происходит в момент равенствавыпрямленного П и синусоидального(следящего) напряжений, В действительности, из-за наличия индуктивного характера тока гашение происходит несколько позже, При 1 включается тиристор Т.В момент времени 1 - Т., в момент1- Т, и далее процесс повторяется.Угол сдвига между управляющими импульсами, подаваемыми на тиристорыТз и Т, равен/2 При необходимости выходное напряжение умножителя можно регулировать с помощью схемы управления, В данной схеме...

Номер патента: 1498764

Опубликовано: 07.08.1989

Авторы: Арзуманова, Гусейнова, Джавадова, Мамедов, Мустафаев

МПК: C07D 263/54, C10M 133/48

Метки: 3-бензоксазин, 4-дигидро-3-фенил-6-фенилазо-2н-1, антиокислительной, качестве, маслам, присадки, синтетическим, смазочным

...8764 4гидро-З-фепил-фенилазоН,3-бен.зоксазин в концентрации 0,57 по антиокислительной эффективности значительно превосходит 2-(4-фторфенил)-3-(2-фенилтиоэтил)-4-тиазолидона, (соединение 11), а также промышленнуюантикислительную присадку ДАТ (диизооктилдифениламин).10 Кислотное число масла ПЭЭ после10 и 25 ч окисления составляет 8 и10,58 мг КОН/г соответственно, тогдакак соединение 1 уменьшает этот показатель до 2,15 и 2,08 мг КОН/г в кон центрации 0,5 мас.Если без антиокислителя после25 ч испытания коррозия для медисоставляет 29,5 г/м., то с 0,5 мас. соединения 1 она уменьшается до 20 0,25 г/м .Для более полной сравнительнойхарактеристики антиокислительных присадок к синтетическим маслам соединение 1 и ДАТ испытывают также методом...

Номер патента: 1495891

Опубликовано: 23.07.1989

Авторы: Ахмедов, Мустафаев, Рагимов

МПК: H02H 3/06

Метки: асинхронного, включения, повторного, электродвигателя

..."1". Этот сигналпоступает на Я-вход КБ-триггера 16,на выходе которого формируется сигналлогической 1 поступающий на первыевходы блоков 3 и 6. На второй и третий входы пускового блока 3 сигналыне поступают. При этих условиях коммутационный аппарат 1 включается.После включения коммутационного аппа1495891 10 15 20 Формула изобретения 25 Устройство для автоматического повторного включения асинхронного электродвигателя по авт.св, Р 660140, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности самозапуска путем автоматического изменения интервала времени до повторного включения электродвигателя, определяемого временем полного затухания 30 35 40 остаточной ЭДС, дополнительно введены первый и второй инверторы, К"триггер и...

Номер патента: 1494094

Опубликовано: 15.07.1989

Авторы: Курдюков, Листенгартен, Мустафаев, Рагимов

МПК: H02H 3/06

Метки: асинхронного, включения, повторного, электродвигателя

...преобразователя 8 сигнал поступает на первый вход пускового блока 10, на два остальных его входа сигналы не поступают, так как отсутствует сигнал на втором входе блока 9 переключения; коммутационный аппарат 5 остается включенным.При исчезновании напряжения на выходе источника 6 питания коммутационный аппарат 5 отключается. После восстановления напряжения до нормального значения появляется сигнал на выходе преобразователя 8, Сигнал на выходе логической схемы 27 в этом режиме отсутствует, следовательно, отсутствует и сигнал на втором входе блока 9 переключения. Пусковой блок 1 О включает коммутационный аппарат 5, осуществляя тем самым автоматическое повторное включение электродвигателя 1.Когда возникает анормальный режим работы...

Номер патента: 1490698

Опубликовано: 30.06.1989

Авторы: Алиев, Мустафаев, Рагимов

МПК: H02H 7/08, H02H 7/09

Метки: защиты, трехфазного, электродвигателя

...37 которого включен в цепь управляющего электрода тиристора 13 последовательне с четвертым замыкающим контактом 10 кнопки "Пуск" 6 и резистором 14,Устройство работает следующим образом.После подачи питания от сети на устройство 1, к которому подключен двигатель 2, при нажатии кнопки "Пуск" 6 выпрямитель 5 контактами 7- 10 подключается к линиям питания. С выхода 32 выпрямителя 5 через резистор 14 и контакты 10 и 37 подается напряжение на управляющий электрод тиристора 13, Тиристор отпирается и через контакт 12 и выходную контактную цепь 16 запитывается обмотка 4 магнитного пускателя, который срабатывает и контактами 3 подключает электродвигатель 2 к линиям питания, Электродвигатель запускается. После отпускания кнопки "Пуск" 6...

Номер патента: 1480863

Опубликовано: 23.05.1989

Авторы: Алиев, Бенедысек, Мустафаев, Шустер

МПК: B01D 53/20

Метки: аппаратов, насадка, тепломассообменных

...частей колец относительно центрального кольца; на фиг, 3 - расположение колец относи тельно друг друга.Насадка содержит полосы 1 - 4, каждая из которых перекручена вокруг своей продольной оси на 180 с образованием замкнутого кольца, центрально расположенное кольцо 5. Кольца расположены по периметру кольца 5 на расстоянии друг от друга и прикреплены к нему нескрученными частями 6. Части колец могут быть расположены по одну сторону кольца 5, а также по разные стороны. Продольные оси колец могут быть расположены под углом друг к другу.Насадка работает следующим образом.После заполнения аппарата реагентом жидкость, попав на одну из полос насадки, например полосу 1, растекается по ее поверхности и переходит на кольцо 5. С коль ца 5 жидкость...

Номер патента: 1477930

Опубликовано: 07.05.1989

Авторы: Керимов, Мустафаев, Эфендиев

МПК: F02M 45/00

Метки: внутреннего, двигателя, двухфорсуночной, работы, сгорания, системы, топливоподачи

...содержит основную 1 и дополнительную 2 форсунки, связанные через дополнительные трубопроводы 3, тройник 4,основной трубопровод 5 с секцией 6 насосавысокого давления. Игла 7 основной форсунки нагружена пружиной 8, а игла 9 дополнительной форсунки - пружиной 10.Давление начала подъема иглы у основнойфорсунки 1 меньше, чем у дополнительнойфорсунки 2.Способ осуществляют следующим образом.При подаче топлива секцией 6 насосатопливо по основному трубопроводу 5, тройнику 4 и дополнительным трубопроводам 3поступает одновременно к основной 1 и дополнительной 2 форсункам. Под действиемдавления топлива первой поднимается игла 7,а затем игла 9. По окончании процесса топливоподачи, после отсечки, первой садитсяна седло игла 7 основной форсунки,...
