Моисеенко
Вибросмеситель
Номер патента: 1323398
Опубликовано: 15.07.1987
Авторы: Кургузиков, Лукьяненко, Моисеенко, Сиваченко
МПК: B28C 5/16
Метки: вибросмеситель
...соединецнь 1 х коцуснойобечайкой 8 соосно расположенных цилиндрических обечаек 9, Спиральныесмесительные элемецть 6 расположеныпо периметру кону"ной обечайки 8 и25одним концом соединены с цей, а другой их конец с заглушкой 7 расположенв зоне разгрузочных отверстий . Вибратор 5 может быть размещен в кожухе 10, пружинная подвеска в этом случае монтируется на внешней сторонеднища кожуха 10.Устройство работает следующим образом.Включают вибратор 5. В бункер 3 35подают исходные компоненты смеси, которые под действием вибрации поступают к разгрузочным отверстиям 4 бункера 3 и попадают на витки винтовогосмесительного спирального элемента 6, 40Происходит разрушение крупных частици смешивание. Поступлению большихкусков материала в корпус 1...
Смеситель
Номер патента: 1323397
Опубликовано: 15.07.1987
Авторы: Баловнев, Моисеенко, Сиваченко, Суровегин
МПК: B28C 5/16
Метки: смеситель
...форме цилиндрической пружины.Недостаток известного устройства - невысокая эффективность процесса перемешивания. 15. Указанная цель достигается тем, 20 что в смесителе, содержащем корпус с загрузочным и выгрузочным патрубками, соединенные с валами, рабочие органы в виде параллельно расположенных стержней, каждый из которых изогнут по форме цилиндрической пружины, и имеющем дополнительные валы, установленные параллельно основным, рабочие органы изогнуты по дуге, их концы соединены с соответствующими 30 основным и дополнительным валами посредством шаиб, в месте соединения каждого рабочего органа с валом ось шайбы пересекается или скрещивается с осью вала и оси шайб каждого рабо чего органа могут быть наклонены в одну сторону.На чертеже...
Дублированный резинотекстильный материал
Номер патента: 1320284
Опубликовано: 30.06.1987
Авторы: Кокорина, Мишта, Моисеенко, Шиганова
МПК: D04B 1/18
Метки: дублированный, материал, резинотекстильный
...в две системы одной фонтуры к петлеобразующим органам подается только полиуретановая 5 10 15 20 25 30 35 нить, а две системы другой фонтуры стключены. В третьей системе обеих фонтур к петлеобразующим органам подается одновременно нерастяжимая и полиуретановая нити, причем длина нерастяжимой нити в петлях противоположной стороны трикотажа в 2,5 раза больше длины нерастяжимой нити в петлях, расположенных на стороне, соединенной со слоем низкомодульной ячеистой резины. Изменение длины пет ли производят изменением глубины кулирования. Свойства трикотажного полотна и дублировачного резинотекстильного материала приведены в таблице.П р и м е р 2. Дублированный резинотекстильный материал, выполненный по примеру 1 из ыизкомодульной ячеистой...
Модифицирующая смесь для ковкого чугуна
Номер патента: 1320254
Опубликовано: 30.06.1987
Авторы: Глушков, Коровин, Коровина, Моисеенко, Рыжиков
МПК: C22C 35/00
Метки: ковкого, модифицирующая, смесь, чугуна
...и висмут 0,001-0,02.Отлитые образцы, модифицированные предложенной смесью, подвергали термической обработке по режиму: нагрев до 960 С (8 ч), выдержка при этой температуре 5 ч, промежуточное3 13202охлаждение до 740"С 1,1 ч), выдержкапри этой температуре в течение 5 чи охлаждение на воздухе. Образцы,модифицированные известной смесью,подвергали термической обработке поорежиму: нагрев до 960 С 8 ч), выдержка при этой температуре в течение 12 ч, промежуточное охлаждениедо 740 С 1 ч), выдержка при этойтемпературе в течение 13 ч и охлаждение на воздухе,Графитизация белых чугунов, содержащих висмут с добавкой в них меди,имеет особенность, заключающуюся втом, что в присутствии висмута в чугуне медь образует с ним легкоплавкую эвтектику.,...
Модифицирующая смесь
Номер патента: 1320236
Опубликовано: 30.06.1987
Авторы: Коровин, Курилин, Моисеенко, Шанина
МПК: C21C 1/00
Метки: модифицирующая, смесь
...заключается в та:;, чта борявляется при этом кярбцдообразующимэлементом, При введении бора в больших количествах ан образует сложныекарбидь., которые почти не поддаютсяграфитцзации,Ввод в белый чугун сцликабария иуглекцслага бария приводит к увели.40 нению центров графита, цх измельчению и улучшению их формы что поло 1 хитЕЛЬНО СКЯЭЫВЯЕтСЯ На УВЕЛИЧЕНЦчмеханических свойств:Для получения модиф 1 цирующнх сме 45 сей было приготовлено пять составовингредиентов (1 - 5). Параллельнобыля падгатОВлена извес.тняя модифццирующая сме ь (6)1 имичюскии состав с 1"1 есей 1-б пред 50 ставлен в табл,Каждую модифицирующую смесь .пригстоьлялц отдельно смешиванием компонентов При зыпуске жидкого чугуна(состав. масlа 1 (. 24 р Яз. 1 р 1 р Мпс 5...
Устройство для перемешивания
Номер патента: 1318416
Опубликовано: 23.06.1987
Авторы: Баловнев, Моисеенко, Сиваченко, Суровегин
Метки: перемешивания
...жней нпами ОЛН(91 Мсй и ры к оргаць ицтецс От 1 и- фикапере мсш и ва 1 гельнь ирумсжлу собой. 9( ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИзобретение относ)тс 5 к ус. рс)Й 1 зк)лля перемениания жилкос",ей:3 сын(лИхматериалов и может быть нснользо;(ностроительстве, в химической. Иипс войДР(ГИХ ОТРЗСЛЯХ Нс)РС),сцо)0 ХО 5)ЙСГБЗ,Извсст(ю устройсто,сля (:еремеиван .,солержа)пес корпус и уста)н)влснный немириволной ертикальный вал с .Онз(т" и1.Наиболее близким к нрс(Лзгс)смох)(лястс 51 устройство лл я )е рек)ен и 5(3 н и 51,держапес корпус с усзноленцм :(;вертикальным приво;сцым злс)м ( 5 кц нЛЕЦНЬМИ В ЕГО ВЕРХНС)( 1 Ниж)ГЕН Чс)С) 5( .КРОН НТ(.И Нс 1 МИ, На КОТОРЬ) Х Коц ПЗ М Н 5 КО(.лены переменивз)оПис Оргаы ,2).01 ако в...
Вибрационный смеситель
Номер патента: 1318415
Опубликовано: 23.06.1987
Авторы: Баловнев, Гобралев, Моисеенко, Сиваченко, Суровегин
МПК: B28C 5/16
Метки: вибрационный, смеситель
...с(71) Могилевский машиностроиститут и Московский автомобиный институт(54) (57) 1. ВИБРАЦИОННЫТВ,ггЬ, содержагций корпус с загразгрузочцьгм лкгками, установл приводцои вертикал ган с дебалансом н отличающийся тем, фикации процесса вышения качества орган выполнен в жец размегцеггцьгм дополнительным д ным в противофаз сом. тельцыи иц .1 ьцо-дорож не ремесмеси,видев ее Сив 11 КО,обалан с ос. Н. т гичающийсконической ССС 1 2. Смеситель потем, что спираль выпоизогнутой.3. Смсситель по пп.тем, что дебалацсы вгопастей и имегот разлаюпгиеся проориоц;стоя 1 и 151 и 5; мста 11 овки1151 сп 11 ра.1 и. 1,анени отгиЫПОЛНЕНЬ 1 ющийс,г форме 1 Е Ц 11 51 1 чцые мггссы, уменьльцо увеличению расот места закреплеруно нгЕНЦЬгй В САНИЕ ИЗОБРЕТЕНИЯ,151 еге 5...
Смеситель
Номер патента: 1318414
Опубликовано: 23.06.1987
Авторы: Баловнев, Моисеенко, Сиваченко, Суровегин
МПК: B28C 5/16
Метки: смеситель
...РЕЗС РЕЕТ ПО фОРч. )ИЛИДРИ ческой пружины, смеситель с(абже; допил НИТС.1 ЬНЫМ И Вач(ЯМ И, УСТЯОВЛС ИЫМ И П и Р 3 Л- лельо основым, рабочис органы Р.зо(.(у 3, по дуге, а их концы со(.,1 инспь с Гоост ствуеощ)(ми основным и доКл Битл ь)(ы и валами посре;1 ством шайб 111НеесостатЕСОм извсстОГО уст 1)с)йстВ(1 5 Бдя ется псвысокая,сод 01 с)1 .Гт(,360 , о : гана. Цель изобретения повып 333;сВЕЧНОСтн раООЧЕГО ОрГЯа За е Чт ) МИЬЧ (ния внутренних 3(ряж(.3 й.УКсЕЗЯННЯЯ С ЛЬ;ЕОЕ И с 1( С 5 1 С М.исм еситс лез ГО,с Р жа(11 ч 1 к(,Р и ч Г Г . аР 1). сНЫМ И р 1 ЗГрс ЗОЫМ Патуб Ка."1:1, СС). (Ы Песные с ьалями рабочие ор ЯыБ 3,1 сяр;ллель(н рас(оложенпых Ггржнс й, .(3 к,ц 1из которых изогнут ио формс 1;ИГи:,Ери)(еКОЙ ПРчЖИ 1(Ы, РЕ,1 С)Поги(1 СГЕЬ...
Способ охлаждения при алмазно-абразивной обработке инструментом на металлической связке
Номер патента: 1318389
Опубликовано: 23.06.1987
Авторы: Базарнов, Кремко, Макаров, Моисеенко, Смоляк, Ящерицын
МПК: B24B 55/02
Метки: алмазно-абразивной, инструментом, металлической, обработке, охлаждения, связке
...кругом и подающей СОЖнакладкой, что обеспечивает равномерное охлаждение круга и одинаковыеусловия обработки вне зависимости отразмера круга, его износа и скоростиподвода СОЖ.На чертеже изображена принципиальная схема осуществления способа.Способ осуществляется следующимобразом,С зазором Ь по отношению к инструменту, например алмазному кругу 1,на металлической связке устанавливают токопроводящую накладку 2, изолированную от корпуса станка и алмазного круга, через отверстие 3 в которой подают СОЖ. Одновременно поддерживают разность потенциалов междунакладкой 2 и алмазным кругом 1, причем на накладку подают, например, положительный, а на круг - отрицательный заряды. Для реализации способаСОЖ должна содержать или в нее необходимо вводить...
Пневматический переносной костер
Номер патента: 1314093
Опубликовано: 30.05.1987
Авторы: Витька, Духновский, Зиновенко, Моисеенко, Николенко, Розенталь, Синько, Скрыпник
МПК: E21D 15/48
Метки: костер, переносной, пневматический
...1 и 2) состоит из гофрированной обечайки 1, выполненной подушкообразной формы, перегородок 2, укрепленных по периметру на вступах гофр с внутренней стороны обечайки и снабженных отверстиями, верхнего и нижнего оснований 3, соединенных с краями гофрированной обечайки, гибкого рукава 4 и загрузочного устройства 5. Между слоями материала перегородок 2 в местах перфорационных отверстий установлены клиновые резинокордные элементы 6 (фиг, 1 и 3), при этом кордные нити 7 одного слоя расположены параллельно, а нити 8 другого слоя - перпендикулярно контурам перфорационных отверстий (фиг, 5). В клиновидном резинокордном элементе 6 (фиг. 4 и 6) перфорационного отверстия, через которое в оболочку костра подводится сжатый воздух, между кордными...
Устройство для ликвидации подмотов химических волокон с вращающегося вальца
Номер патента: 1313900
Опубликовано: 30.05.1987
Авторы: Кочура, Моисеенко, Симкин, Титов, Фукс
МПК: D01D 13/02
Метки: вальца, волокон, вращающегося, ликвидации, подмотов, химических
...2 ил.1313900движется в обратном направлении, а вращение крыльчатки 4 прекращается.Управление подачей воздуха в пневмо-цилиндре может осуществляться как вручную, так и автоматически.Предлагаемое устройство позволяетповысить производительность труда при снижении трудоемкости процесса ликвидации подмотов волокнистых материалов, за счет того, что подмот жгута подвергают многократному ударному воздействию гибких упругих стержней и на место контакта упругих стержней с подмотом подают струю воздуха,Формула изобретения1.Устройство для ликвидации подмотов химических волокон с вращающе", гося вальца, содержащее рабочий орган, снабженный механизмом перемещения вдоль вальца, о т л и ч а ю - щ е е с я тем, что, с целью повышения производительности,...
Аэратор флотационной машины
Номер патента: 1311779
Опубликовано: 23.05.1987
Авторы: Жуков, Моисеенко, Холин, Чичваров
МПК: B03D 1/16
Метки: аэратор, флотационной
...пневмомеханических флотационных машинах, и является усовершенствованием изобретения по авт. св.1180077.Цель изобретения - интенсификация процесса путем увеличения количества диспергированного воздуха.На фиг. 1 изображен аэратор флотационной машины, вид сверху; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1.Аэратор флотационной машины содержит полый усеченный конус 1 с лопастями 2 и каркас 3 с крепежными отверстиями 4, который плавно сопряжен с горизонтальным диском 5, снизу снабженным радиальными лопастями 6 разной высоты, сферический элемент 7, вихревые лопатки 8, расположенные в верхней части диска равномерно на расстоянии, равном примерно толщине лопаток 8, что способствует созданию турбулентной струи...
Гравитационный смеситель
Номер патента: 1310224
Опубликовано: 15.05.1987
Авторы: Баловнев, Моисеенко, Сиваченко, Суровегин
МПК: B28C 5/22
Метки: гравитационный, смеситель
...патрубком, перемешивающий орган в виде пружин и приспособления для подачи смеси в их межвитковое пространство.Однако известное устройство характеризуется недостаточной интенсивностью процесса перемешивания, обусловленной невозможностью подачи смешиваемых материалов в межвитковые пространства спиралеобразных элементов и сообщения этим элементам колебательных перемещений.Цель изобретения - интенсификация процесса перемешивания,Указанная цель достигается тем, что в гравитационном смесителе, содержащем корпус с загрузочным и разгрузочным патрубками, перемешивающий орган в виде пружин и приспособления для подачи смеси в их межвитковое пространство, каждое приспособление для подачи смеси в межвитковое пространство пружины выполнено...
Смеситель
Номер патента: 1310223
Опубликовано: 15.05.1987
Авторы: Баловнев, Заянчковский, Моисеенко, Сиваченко, Суровегин
МПК: B28C 5/16
Метки: смеситель
...концом посредством фланца смонтирован перемешивающий орган в виде винтовой цилиндрической спирали, каждый виток которой равноудален от стенок корпуса.Недостатком известных устройств является низкая интенсивность процесса,Цель изобретения - интенсификация процесса.Указанная цель достигается тем, что смеситель, содержащий корпус с загрузочным и центрально расположенным разгрузочным патрубками, размещенный в нем вертикальный приводной вал, к которому одним концом посредством фланца смонтирован перемешивающий орган в виде винтовой цилиндрической спирали, каждый виток которой равноудален от стенок корпуса, снабжен закрепленным к приводному валу водилом, в котором свободно установлена ось фланца, причем другой конец спирали жестко закреплен в...
Бетоносмеситель
Номер патента: 1310222
Опубликовано: 15.05.1987
Авторы: Баловнев, Гельфер, Красильников, Моисеенко, Сиваченко, Суровегин
МПК: B28C 5/16
Метки: бетоносмеситель
...каждой секции винтовой спирали могут быть смещены друг относительно друга в шахматном порядке.На фиг. 1 изображен бетоносмеситель. общий вид; ца фиг. 2 - выполнение спирали из секций, закрепленных на планке симметрично относительно вертикальной оси, проходящей через середину планки, перпендикулярно ее верхней торцовой кромке, оси секций в плане параллельны или соосны; на фиг. 3 - вариант выполнения бетоносмесителя со спиралью, витки каждой секции которой смещены друг относительно друга в шахматном порядке; ца фиг. 4 вариант выполнения бетоносмесителя с перемешивающим органом, секции винтовой спирали которого выполнены в виде обращенных навстречу друг друу вершинами конических пружин, оси которых расположены в вертикальной плоскости...
Способ изготовления купонов
Номер патента: 1306990
Опубликовано: 30.04.1987
Авторы: Гайворонская, Моисеенко
МПК: D04B 1/02
Метки: купонов
...нить 3 и переплетением гладь вяжется разделительный ряд участка В. Одновременно с вязанием разделительного ряда продол жается вязание стана купона 1 игламицилиндра. После разделительного ряда иглами диска вяжется стан одинарного переплетения купона 11. Иглами цилиндра продолжается вязание стана купона 1 (участок Г). Для обеспечения равномерной оттяжки станы обеих купонов выполняются одинаковыми переплетениями, в данном примере гладь.По окончании вязания стана купона 1 иглами цилиндра выполняется вязание разделительного ряда (участок Д). Вязание разделительного ряда уча- о стка Д аналогично вязанию разделительного ряда участка В.После вязания разделительного ряда машина переключается на вязание двойным переплетением пояса Е...
Способ выделения нефтеносного пласта в разрезе скважин
Номер патента: 1305328
Опубликовано: 23.04.1987
Авторы: Дадашев, Мельников, Моисеенко
МПК: E21B 47/10
Метки: выделения, нефтеносного, пласта, разрезе, скважин
...числам 670, 695, 720 см.695 см ;П 72 д Оптическая плотность720 см ;Р 7 - оптическая плотность765 см ;0 4 - оптическая плотность1460 см ;02 ч 26 - оптическая плотность2926 см где3А,прона на на на на на 1а коэффициент корреляции определяютпо формуле 28 2и 765 мм, а затем на характеристических полосах, не подверженных этому воздействию и соответствующих волновым числам 1460 и 2926 см . Длякаждой предыдущей и последующей пробнаходят коэффициент корреляции междуотношениями указанных оптических плотностей к оптической плотности характеристической полосы поглощения, общей для технологической и пластовойнефти, т.е, составляют отношениягде А - величины отношений, по"лученные для предыдущейпробы; 45А- величины отношений по 11Улученные для...
Пистолет для приварки шпилек
Номер патента: 1299734
Опубликовано: 30.03.1987
Авторы: Калеко, Кононец, Моисеенко, Чвертко, Шелест
МПК: B23K 9/20
Метки: пистолет, приварки, шпилек
...из курка 25 и микропереключателя 26.Пистолет, подключенный к источнику питания (не показан), работает следующим образом.Вначале (фиг,З) эксцентрик 11 вручную должен быть повернут таким образом, чтобы губки 7 и 14 были максимально разведены для приема шпильки 8, В этом положении профиль эксцентрика 11 касается упора 17, а зазор между выступом 15 и упором 16 определяет величину хода подвижного зажима со шпилькой 8.Пистолет опускают тремя упорами 2 на горизонтальную плоскость и через отверстие в крышке 23 (либо непосредственно) подают в губки 7 и 14 шпильку 8. Далее,5 10 15 20 25 30 35 40 45 нажатием на курок 25, микропереключате-лем 26 включают электромагнит 22, в результате чего поднимается якорь 21 со штоком 4. Теперь вручную...
Редуктор
Номер патента: 1298467
Опубликовано: 23.03.1987
Авторы: Басинюк, Бондарчук, Горошко, Иванов, Калацкий, Моисеенко
МПК: F16H 57/04
Метки: редуктор
...передач.На фиг. 1 изображена планетарная зубчатая передача; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А - А на фиг. 1.Планетарная зубчатая передача (фиг. 1) содержит центральное колесо 1 с наружными зубьями, взаимодействующее с сателлитами 2, которые входят в зацепление с центральным колесом с внутренними зубьями 3, которое окунается в масляную ванну 4. Во впадинах зубчатого венца колеса 3 установлены пьезоэлементы 5 высокой прочности, связанные проводами 6 с кольцевыми токопроводами 7 и 8, расположенными по периферии центрального колеса 3. Причем токоподвод 7 изолирован от тела центрального колеса 3 изолятором 9, Кольцевые токоподводы 7 и 8 связаны через токосъемы 10 с генератором 11 возбуждения частоты (фиг. 2).Редуктор...
Фильтровальный материал для очистки жидкости
Номер патента: 1298280
Опубликовано: 23.03.1987
Авторы: Жуковская, Канарский, Моисеенко, Новиков, Платицына, Спиридонов, Фляте, Шкатова
МПК: D21F 11/14, D21H 5/00
Метки: жидкости, материал, фильтровальный
...осуществляют в мешалке листоотливного аппарата, куда загружают размолотую хлопковую целлюлозу и порошкообразную окись алюминия, взятые в различном соотношении.Отлив образцов фильтровального 35 материала осуществляют на листоотлив; ном аппарате, Концентрация массы при отливе 0,2-0,3%.Массу обезвоживают до сухости 3-4%. Дальнейшее обезвоживание прово дят путем прессования на двухвальном прессе до сухости 30% и сушкой на электрической горке.Составы и качественные характеристики полученных материалов приведены ф 5 в таблице. 802времени мл/мин см ). Эффективность очистки определяют нефелометрически и оценивают в процентах к стандартно му раствору, Ресурс оценивают количеством жидкости, прошедшей через Фильтровальный материал до момента...
Контактная система автоматического выключателя
Номер патента: 1297130
Опубликовано: 15.03.1987
Авторы: Гридин, Долинский, Королев, Мицкевич, Моисеенко, Слюсарева
МПК: H01H 77/10
Метки: выключателя, контактная
...работоспособности контактной системы жесткость пружины 15 выбрана больше жесткости пружины 9, но меньше жесткости пружины контактного нажатия приводного механизма 16.Контактная система автоматического выключателя работает следующим образом.Включенное состояние ее элементов соответствует приведенному на фиг.1 Упорами служат главная ось 7 и место контактирования контактных накладок 3 и 4. При электродинамическом отбросе подвижный контакт 1 поворачивается относительно главной оси 7, при этом защелка 8 выходит из зацепления с выступом 10 и под действием пружины 9 поворачивается относительно оси 6 и становится на ограничитель 14 хода. При обратном ходе подвижного контакта в случае малого отброса последний пазом на выступе 10 становится на...
Способ модифицирования чугуна
Номер патента: 1296590
Опубликовано: 15.03.1987
Авторы: Большаков, Зиновьев, Моисеенко, Цапин, Чураев
МПК: C21C 1/10

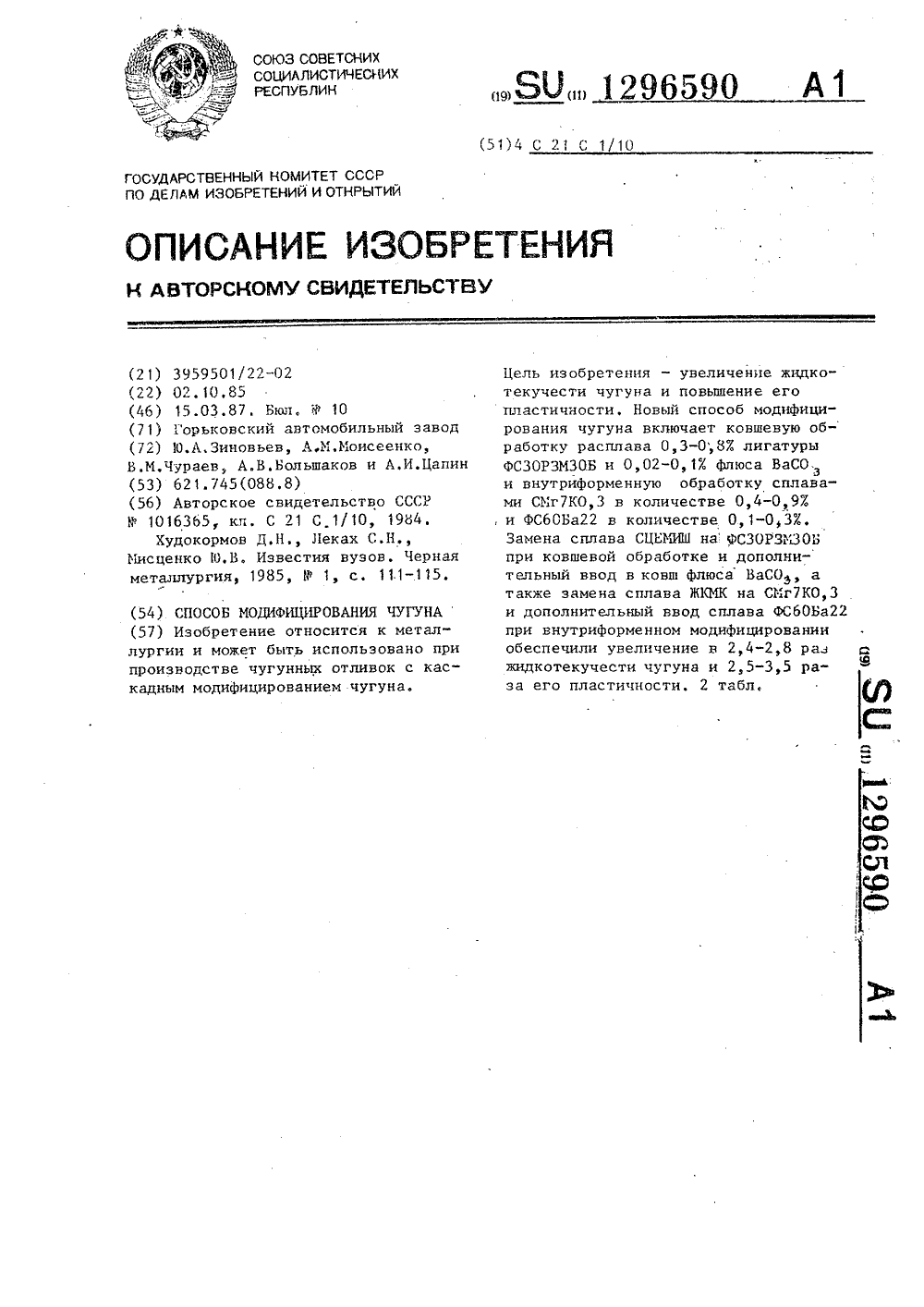

Метки: модифицирования, чугуна
...ФеЗОРЗМЗОБ совместно с углекислымбарием устраняет вредное влияниепримесей, раскисляет, рафинирует имодифицирует металл, подготавливаяего для дальнейшей обработки в Форме.25 При вводе углекислого бария подструю в жидкий чугун заливочногоковша он разлагается с выделениемуглекислого газа. Углекислый газ ввиде пузырьков, адсорбируясь на тя 30 желых неметалличгских включенияхРЗМ, помогает им всплыть.Хорошо обработанный в ковше чугунтребует меньшего количества модификатора в Форме, а следовательно,.меньше захолаживает металл в форме,увеличивая его жидкотекучесть.Сочетание двух оциовременно введенных модификаторов СМг 7 КО,З и Ферросиликобария ФС 60 Ба 22 позволяет40 увеличить графитизирующий и Ферритиэирующий эффекты, получить...
Устройство для управления электромагнитом
Номер патента: 1295459
Опубликовано: 07.03.1987
Авторы: Вертелецкий, Дыхненко, Мельничук, Моисеенко, Скрипка, Смольянинов
МПК: H01F 7/18
Метки: электромагнитом
...элемента И 18Формируется импульс единичного уронця .(31, Аиг.2), а на выходе элемента И 19 Аормцруется импульс нулевогоуровня (36, Фиг.4). Импульс единичного уровня с первого выхода триггера 13 через второй вход элементаИ 8 поступает ца вход формирователя22 импульсов запуска, с выхода которого сигцал 37 поступает на управляющий электрод основного тиристора 5,открывая его. Прц этом конденсатор7 перезаряжается ио цепи: основнойтиристор 5, дроссель О, диод 9(Фиг.1, полярность в скобках), Одновременно вспомогательный тиристор6 закрывается. Импульс единичногоуровня с первого выхода триггера 13также поступает ца управляющий входамплитудного детектора 11, размыкаяключ 43 (Фиг.З), тем самым подготавливая амплитудный детектор 11 к работе, и...
Головка цилиндра
Номер патента: 1288327
Опубликовано: 07.02.1987
Авторы: Воробьев, Воробьева, Моисеенко
МПК: F02F 1/40
...быть выполнена в виде цилиндра 8, имеющего по меньшей мере двеступени разного диаметра, размерыкоторых связаны соотношениямиа,=(о,б-о,9)а; а, =(о,з-о,б)а,;Р = 0,3-0,7)Р,Кроме того, вставка 7 может быть выполнена в виде усеченного конуса 9, размеры которого связаны соотношениямиа,=(о,7-о,9)а; а,=(о,з-о,б)а,;К = 0,3-0,9)ЭОбщая длина вставки Ь определяется длиной канала охлаждения Ь, и рассчитывается по формулеЬ=Ь, +3-5 (мм)Головка работает следующим образомм.При работе двигателя охлаждающая жидкость поступает по каналам 5 охлаждения внутрь головки 1 цилиндра, отводя теплоот огневого днища 2, При движении жидкости в канале 5 охлаждения, внутри которого установлена вставка 7, скорость потока увеличивается ат периферии к центру, т.е....
Знаковый коррелометр
Номер патента: 1287177
Опубликовано: 30.01.1987
Авторы: Кизевич, Моисеенко
МПК: G06F 17/15
Метки: знаковый, коррелометр
...в про 1 тивном случае,Длительность. Т цикла измерения определяется периодом следования импульсов переноса с выхода счетчика 13, Импульс переноса используется для записи содержимого реверсивного счетчика 7 в регистр 8 памяти. Время задержки в элементе 14 задержки выбрано больше длительности импульса переноса.Логическая "1" сигнала Боткрывает доступ тактовым импульсам через элемент И 4 на входы элементов И 5 и 6, через которые импульсы поступают на вход суммирования или вычитания реверсивного счетчика 7 в зависимости от состояния КБ-триггера 15, который в исходном состоянии в начале цикла измерения на прямом выходе имеет логическую "1", что позволяет импульсамс выхода элемента И 4 проходить на вход вычитания реверсивного счетчика 7,...
Устройство для передачи и приема информации по двухпроводной линии связи
Номер патента: 1282338
Опубликовано: 07.01.1987
Авторы: Леокене, Моисеенко
МПК: H04B 3/00
Метки: двухпроводной, информации, линии, передачи, приема, связи
...может быть значительно (на порядок) вьппе волнового сопротивления линии связи, и через входнойтрансформатор 10 поступает на блок11 сравнения. Импульс же, отраженныйот входа согласующего блока 9 и попадающий на вход линии связи, открывает транзистор 4, но благодаря первому диоду 5 отраженный импульс на вторичную обмотку выходного трансформатора 5 не попадает, в результате чего линия связи оказывается нагруженной на сопротивление резистора 8,вы 38 2бираемое близким к волновому сопротивлению линии.Сопротивление второго резистора 7выбирается из условия обеспечениянасыщения транзистора 4, в то же время оно не должно быть слишком малым,чтобы не шунтировать вторичную обмотку выходного трансформатора 3 во время прохождения импульса....
Камера сгорания дизеля
Номер патента: 1281698
Опубликовано: 07.01.1987
Авторы: Калужин, Коллеров, Моисеенко, Свиридов, Файнлейб
МПК: F02B 23/06
Метки: дизеля, камера, сгорания
...середине длины канала; на фиг. 6 - то же, открытого полностью со стороны дни 1 ца; на фиг. 7 -- вид на днище поршня ири сужении ширины сечения каналов в плоскости днища поршня к торцу и к распылителю.Камера сгорания дизеля разделена в верхней мертвой точке поршня 1 на надпоршневую полость (не показана), заклю. ченную между днищем поршня 1 и головкой цилиндра (не показаны) и дополнительные полости, размещенные в днище поршня 1 в виде каналов 2, и снабжена закрытой тоиливовирыскиваюшей форсункой (не показана) с многодырчатым распылителем 3, каждое отверстие которого ориентировано осью вдоль одного из каналов, причем каждый канал в днище поршнявыполнен поперечным сечением, сужающимся к днищу поршня 1, и глухими торцами 4, а оси отверстий...
Способ исследования скважин в процессе бурения
Номер патента: 1281664
Опубликовано: 07.01.1987
Авторы: Дадашев, Киселев, Мельников, Моисеенко
МПК: E21B 47/00, E21B 47/04
Метки: бурения, исследования, процессе, скважин
...этом частота несущего сигнала может. быть найдена из ссотноше- ния цЗ =11(11+1) Ъ,/(2 К Н)-К Б /ЬоНа приемном конце гидрогеохими 1 ческой линии связи, т.е. на устье скважины выделяется спектральная составляющая сигнала в полосе частот Исследование процесса работы долота на забое позволяет установить, что при определенных условиях в случае вскрытия скважиной залежи в призабойной зоне осуществляется амплитудная модуляция сигнала фонового нефтесодержания промывочной жидкости сигналом, характеризующим концентрацию в промывочной жидкости пластового флюида.Это возможно при условии, если частота изменения расхода промывочной жидкости не меньше удвоенного значения граничной частоты полосы пропускания, в пределах которой сосредоточена основная...
Основовязаная эластичная тесьма
Номер патента: 1280063
Опубликовано: 30.12.1986
Авторы: Головня, Моисеенко, Омельченко, Ромашевская, Филатов, Шукштулис
МПК: D04B 21/00, D04B 21/14
Метки: основовязаная, тесьма, эластичная
...переплетения выполнены открытьгми. Тесьмаобладает пониженной распускаемостьюи малой материалоемкостью. 3 ил,эластомерными продольными нитями, которые в известной тесьме располагались бы, например, по линии с. - с 1. В предлагаемой структуре тесьмы петельный столбик по,гинии О - с отсутствует, что существенно снижает ее материалоемкость.На Фиг. 2 препставлена граФическая запись работы гребенок для получения эластичной тесьмьг. Нумерация гребенок начинается с первой из них, находящейся за сединкой игл, Гребенка 1 осуществляет кладку продольных уточных эластичных нитей со следующим порядком и размером сдвигов одного раппорта: 0 -0-1; 1-1-0. Гребенка 11 осуществляет кладку уточных. неэластичных нитей, выполненных в виде протяжек, со...
