Магнитометр

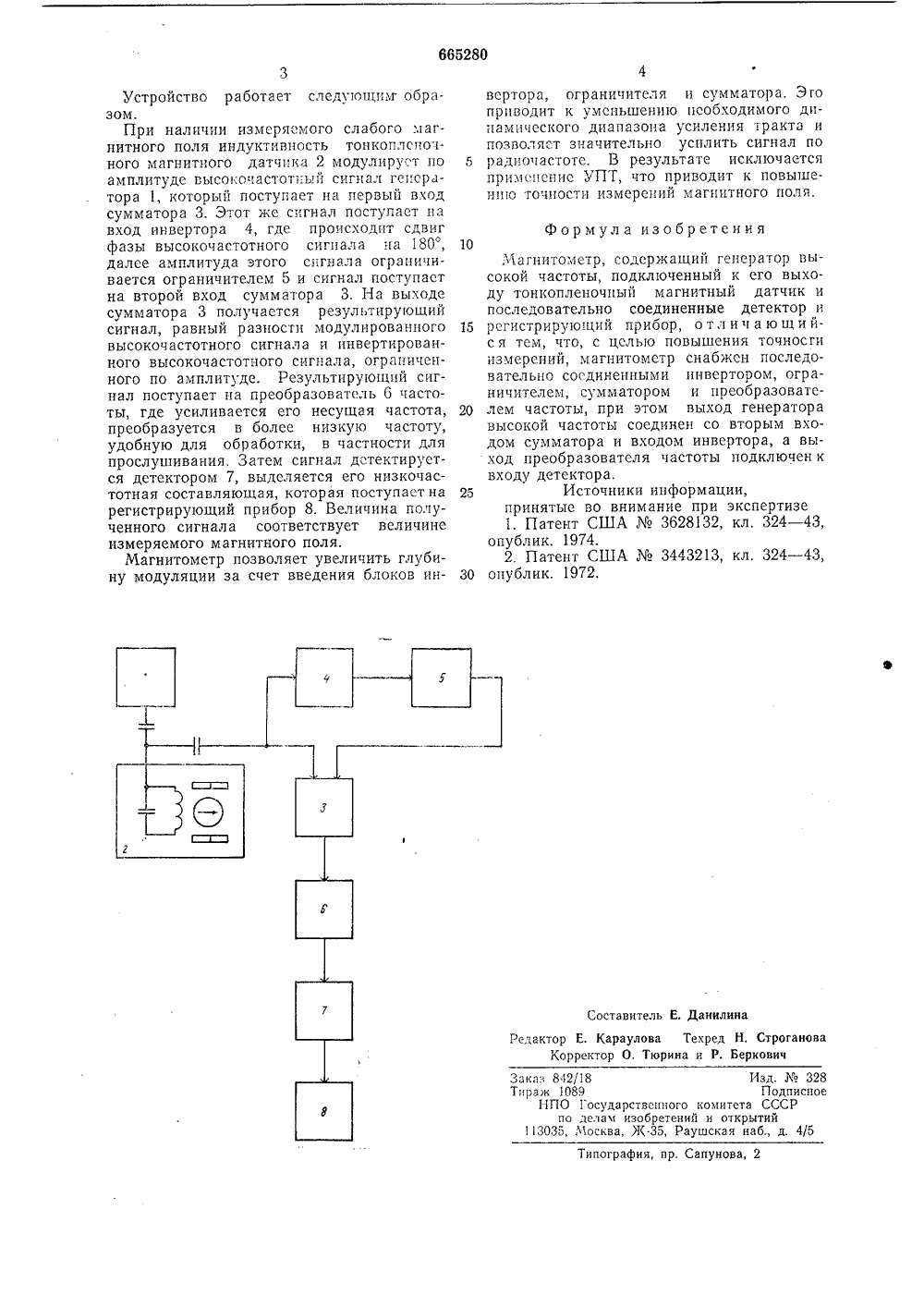

Союз Советских Социалистических Республик(22) Заявлено 03,01.78 (21) 2562400 3/ соединением заявкисударственный комите СССР(23) итет 1.317.4488.8) летень20 (53) УД Опубликовано 30,05.79. елам изабретений и открытий 45) Дата опубликования описания 30.05.79 2) Авторы изобретени В. П. Короткий В, П, Мельник(71) Заявитель титут электроники АН БСС 54) МАГНИТОМЕТ Настоящее изобретение относится к области измерения напряженности слабыхмагнитных полей и потоков и предназначендля использования в геологоразведке, космических измерениях, в измерениях наводок магнитных полей, коэффициента экранирования, для специальных применений,в частности для обнаружения ферромагнитных металлических предметов,Известен магнитометр, включающий всебя средства переключения пленки 11,Однако он требует больших затрат энергиии идентичности каналов переключения. Быстродействие такого магнитометра ограничено из-за применения коммутирующихустройств и катушек индуктивности, создающих магнитное поле для переключенияпленки.Известен магнитометр, который содержитгенератор высокой частоты, подключенныек его выходу тонкопленочный магнитныйдатчик и последовательно соединенные детектор и регистрирующий прибор 21.Недостатком этого магнитометра является применение усилителей постоянноготока (УПТ) с большим коэффициентомусиления и большим динамическим диапазоном усиления, что объясняется незначительной модуляцией пленки измеряемымсигналом магнитного поля. Применение та- яп ких УПТ приводит к снижению точности измерений за счет нестабильности в виде дрейфа УПТ.Целью предлагаемого изобретения является повышение точности измерения слабых магнитных полей.Поставленная цель достигается тем, что магнитометр, содержащий генератор высокой частоты, подключенный к его выходу тонкопленочный магнитный датчик и последовательно соединенные детектор и регистрирующий приоор, снабжен последовательно соединенными инвертором, ограничителем, сумматором и преобразователем частоты, при этом выход генератора высокой частоты соединен со вторым входом сумматора и входом инвертора, а выход преобразователя частоты подключен к входу детектора,На чертеже приведена функциональная схема магнитометра.Магнитометр содержит генератор 1 частоты, выход которого соединен с тонкопленочным магнитным датчиком 2, с первым входом сумматора 3 и через последовательно сосдиненные инвертор 4 и ограничитель 5 со вторым входом сумматора 3, выход которого подключен к последовательно соединснным преобразователю 6 частоты, детектору 7 и регистпипующему прибору 8.665280 оставитель Е. Данилин Строгановаркович Изд. М 328Подписноетета СССРткрытийя наб., д, 4/5 Сапунова,ография Устройство работает следующим образом,При наличии измеряемого слабого магнитного поля индуктивность тонкопленочного магнитного датчика 2 модулируст по амплитуде высокочастотпьй сигнал генератора 1, который поступает на первый вход сумматора 3. Этот же сигнал поступает на вход инвертора 4, где происходит сдвиг фазы высокочастотного сигнала на 180, далее амплитуда этого сигнала ограничивается ограничителем 5 и сигнал поступает на второй вход сумматора 3. На выходе сумматора 3 получается результирующий сигнал, равный разности модулированного высокочастотного сигнала и инвертированного высокочастотного сигнала, ограниченного по амплитуде. Результирующий сигнал поступает па преобразователь 6 частоты, где усиливается его несущая частота, преобразуется в более низкую частоту, удобную для обработки, в частности для прослушивания. Затем сигнал детектируется детектором 7, выделяется его низкочастотная составляющая, которая поступаст на регистрирующий прибор 8. Величина полученного сигнала соответствует величине измеряемого магнитного поля.Магнитометр позволяет увеличить глубину модуляции за счет введения блоков ин 4всртора, ограничителя и сумматора. Эго приводит к уменьшению необходимого дипамического диапазона усиления тракта и позволяет значительно усилить сигнал по 5 радиочастоте. В результате исключаетсяприменение УПТ, что приводит к повышеншо точности измерений магнитного поля. Формул а изобретения10Магнитометр, содержащий генератор высокой частоты, подключенный к его выходу тонкопленочный магнитный датчик ипоследовательно соединенные детектор и15 регистрирующий прибор, о т л и ч а ю щ и йся тем, что, с цслью повышения точностиизмерений, магнитометр снабжсн последовательно соединенными пнвертором, ограничителем, сумматором и преобразовате 20 лем частоты, при этом выход генераторавысокой частоты соединен со вторым входом сумматора и входом инвертора, а выход преобразователя частоты подключен квходу детектора.25 Источники информации,принятые во внимание при экспертизе1. Патент США3628132, кл. 324 в ,опублик. 1974,2, Патент США3443213, кл. 324 в ,30 опублик, 1972. едактор Е. Караулова Техред Корректор О, Тюрина и Р. акая 842/18 ираж 1089 Н ПО 1 осударств с пи ого ко и по делам изобретений и 13035, Москва, Ж.35, Раушск
