Система передачи и приема информации

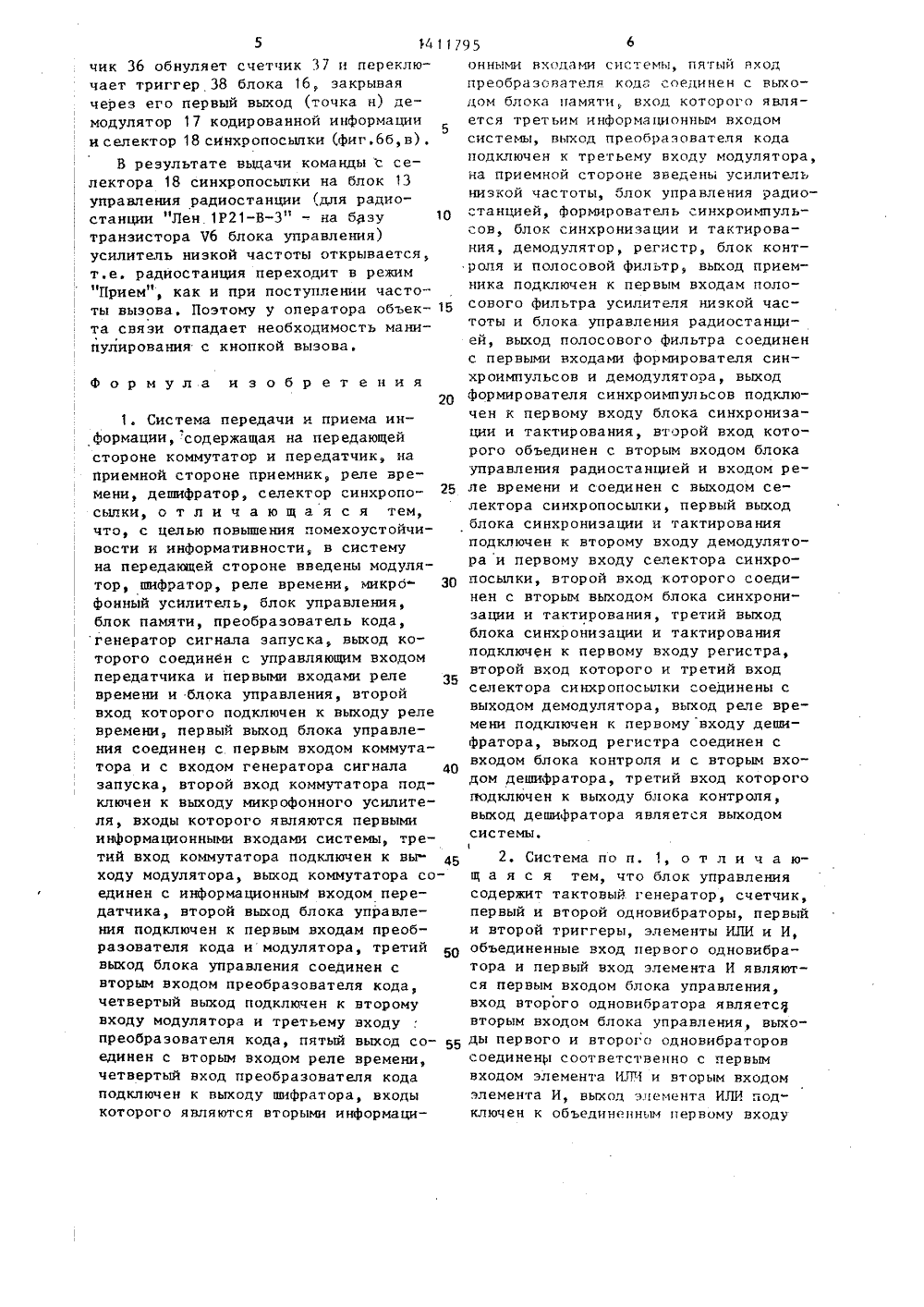

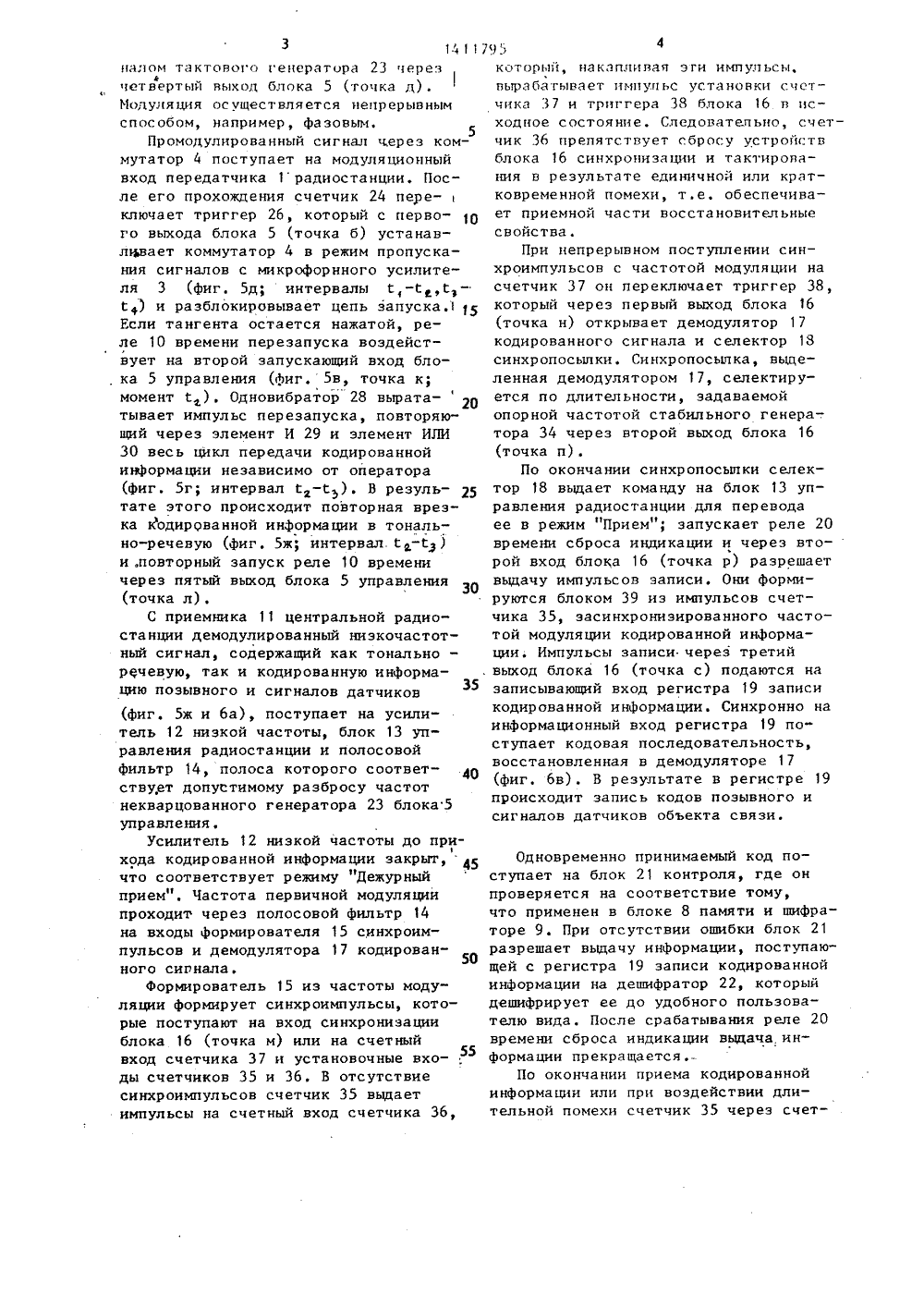

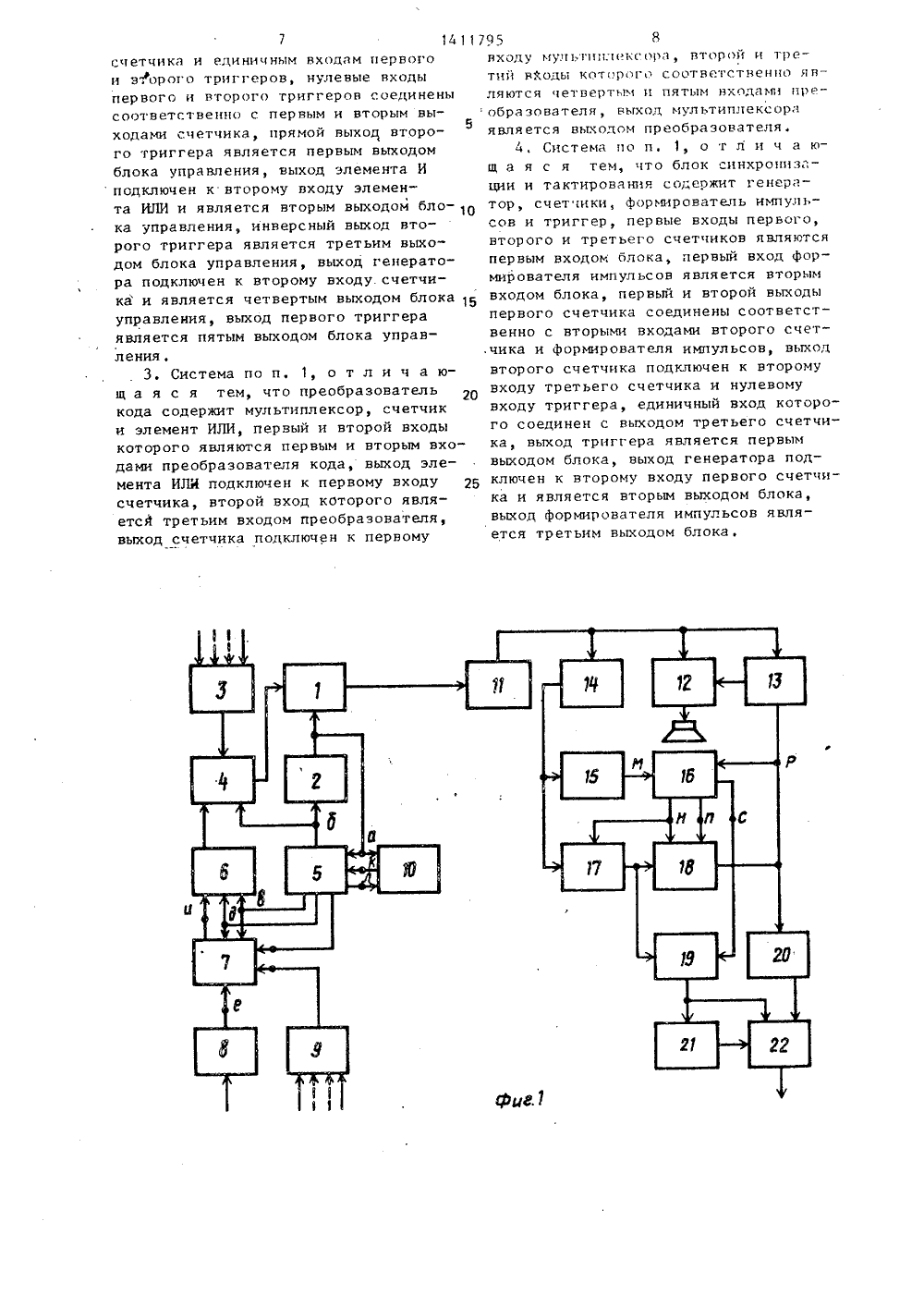

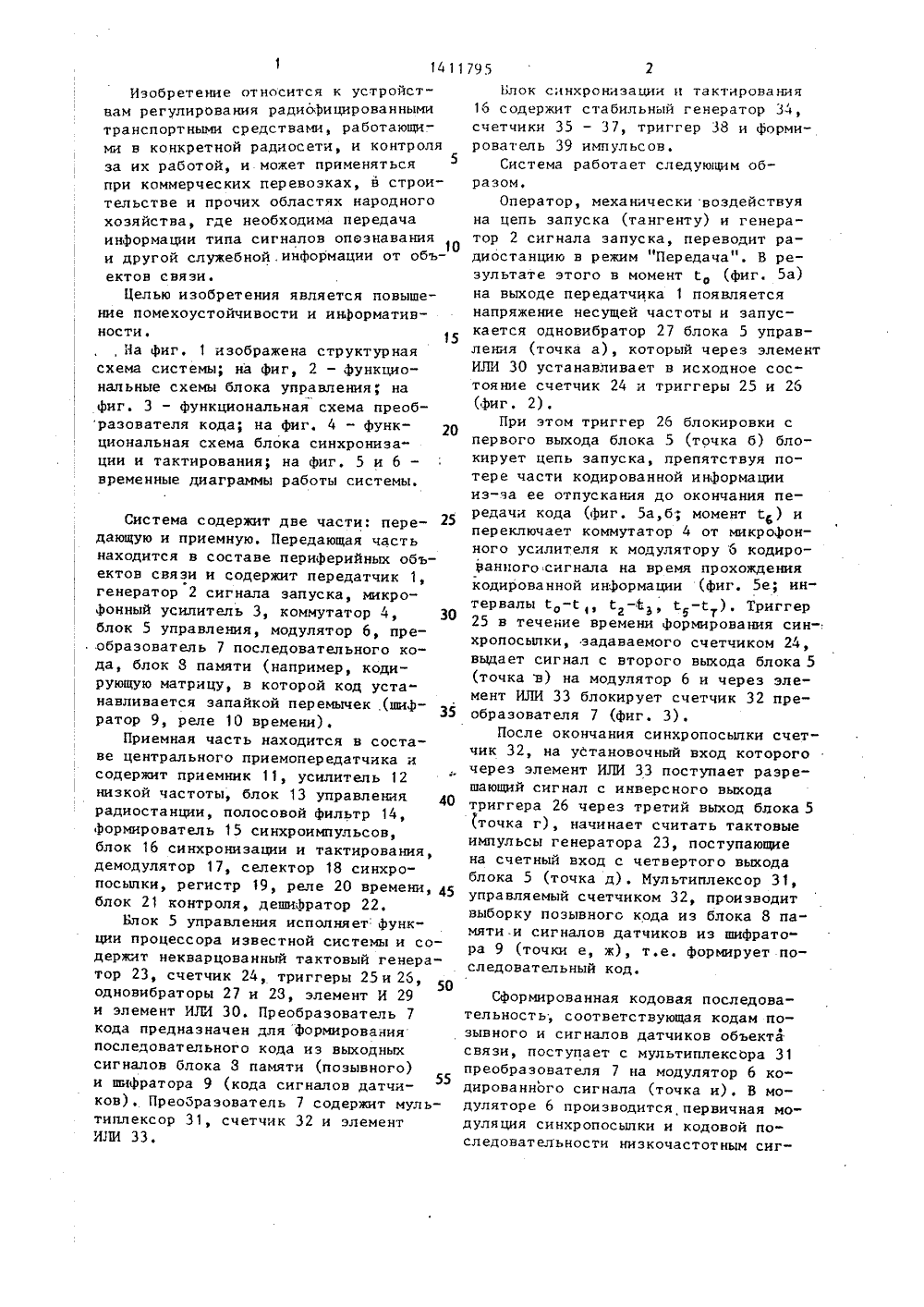

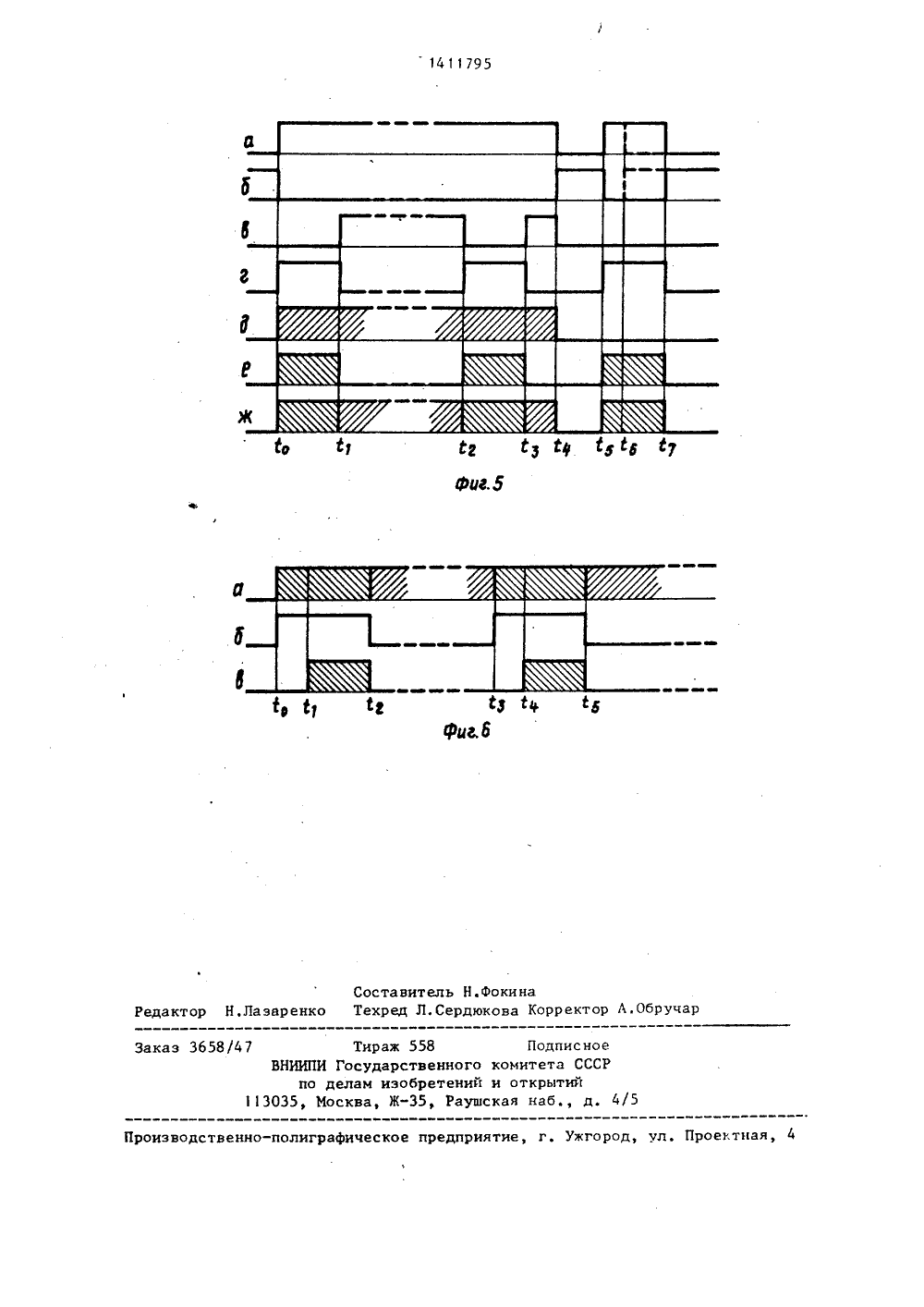

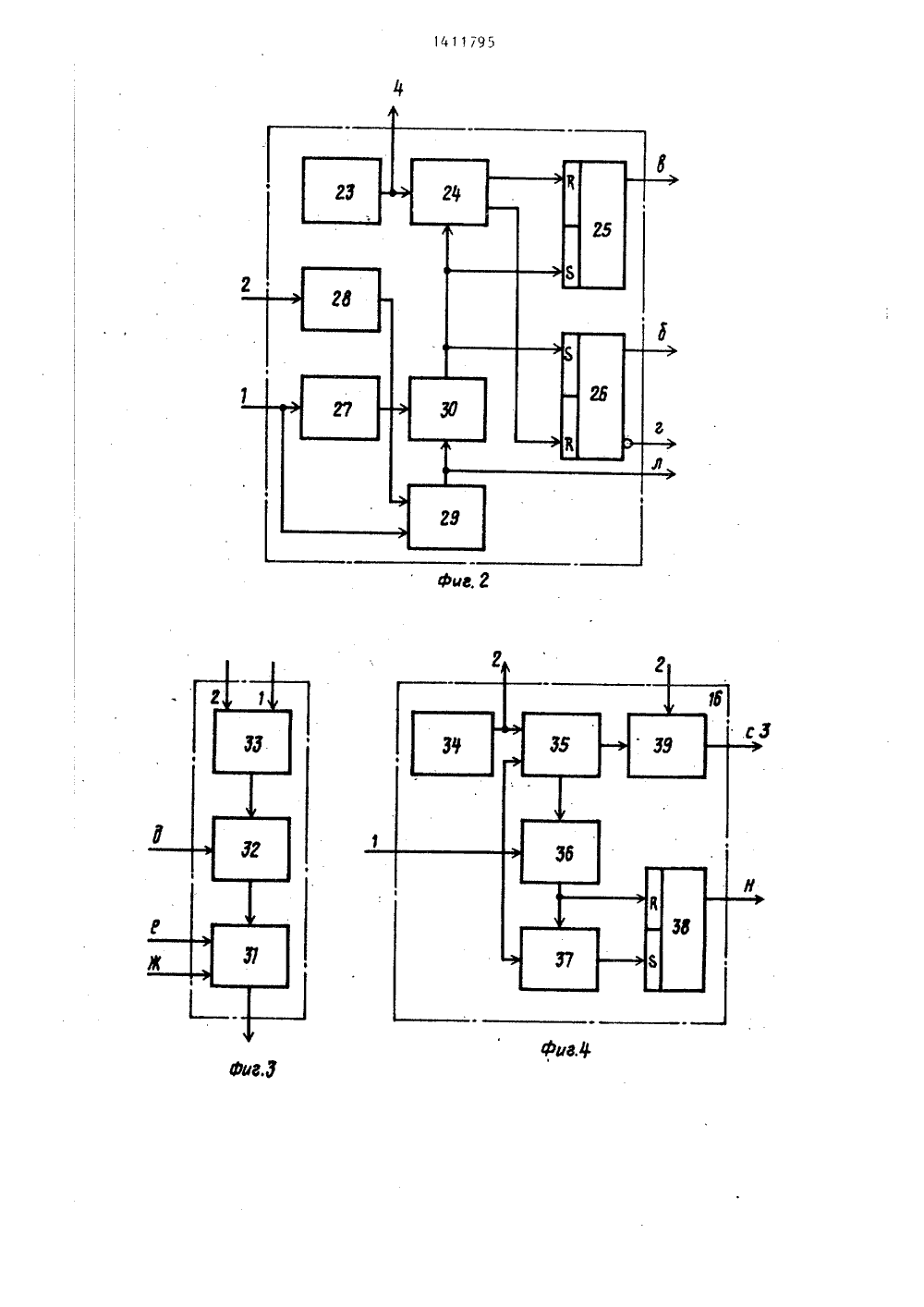

Изобретение относится к устройствам регулирования радиофицированными транспортными средствами, работающими в конкретной радиосети, и контроля5 за их работой, и может применяться при коммерческих перевозках, в строительстве и прочих областях народного хозяйства, где необходима передача информации типа сигналов опознавания и другой служебной, информации от объектов связи.Целью изобретения является повышение помехоустойчивости и информативности15, Иа Фиг. 1 изображена структурная схема системы; на Фиг, 2 - Функциональные схемы блока управления", на Фиг, 3 - функциональная схема преобразователя кода; на фиг. 4 - функ циональная схема блока синхрониза" ции и тактирования; на фиг. 5 и 6 - временные диаграммы работы системы,Система содержит две части: передающую и приемную. Передающая часть находится в составе периферийных объектов связи и содержит передатчик 1, генератор 2 сигнала запуска, микроФонный усилитель 3, коммутатор 4, 30 блок 5 управления, модулятор 6, преобразователь 7 последовательного кода, блок 8 памяти (например, кодирующую матрицу, в которой код устанавливается запайкой перемычек (шиФ- ратор 9, реле 10 времени).Приемная часть находится в составе центрального приемопередатчика и содержит приемник 11, усилитель 12 низкой частоты, блок 13 управления 40 радиостанции, полосовой Фильтр 14, Формирователь 15 синхроимпульсов, блок 16 синхронизации и тактирования, демодулятор 17, селектор 18 синхропосылки, регистр 19, реле 20 времеи, 45 блок 21 контроля, дешифратор 22,Блок 5 управления исполняет: Функции процессора известной системы и содеряст некварцованный тактовый генератор 23, счетчик 24, триггеры 25 и 26, одновибраторы 27 и 23, элемент И 29 и элемент И 3 И 30. Преобразователь 7 кода предназначен для формирования последовательного кода из выходных сигналов блока 3 памяти (позывного) и шифратора 9 (кода сигналов датчи 55 ков). Преобразователь 7 содержит мультиплексор 31, счетчик 32 и элемент ИЛИ 33. Блок синхронизации и тактироваия16 содержит стабильный генератор 34,счетчики 35 - 37, триггер 38 и Формирователь 39 импульсов.Си с т ема раб от а ет сл едующи м образом,Оператор, механически воздействуяна цепь запуска (тангенту) и генератор 2 сигнала запуска, переводит радиостанцию в режим "Передача". В результате этого в момент с (фиг. 5 а)на выходе передатчика 1 появляетсянапряжение несущей частоты и запускается одновибратор 27 блока 5 управленя (точка а), который через элементИЛИ 30 устанавливает в исходное состояние счетчик 24 и триггеры 25 и 26(Фиг. 2),При этом триггер 26 блокировки спервого выхода блока 5 (точка б) блокирует цепь запуска, препятствуя потере части кодированной информациииз-ча ее отпускаия до окончания передачи кода (Фиг, 5 а,б; момент ) ипереключает коммутатор 4 от микрофонного усилителя к модулятору 6 кодированного сигнала на время прохождениякодированной информации (фиг. 5 е; интеРвалы 1-С С-ЙЗ, -т). ТРиггеР25 в течение времени Формирования син-.хропосьшки, задаваемого счетчиком 24,выдает сигнал с второго выхода блока 5(точка в) на модулятор 6 и через элемент ИЛИ 33 блокирует счетчик 32 преобразователя 7 (фиг. 3).После окончания синхропосыпки счетчик 32, на установочный вход которогочерез элемент ИЛИ 33 поступает разрешающий сигнал с инверсного выходатриггера 26 через третий выход блока 5(точка г), начинает считать тактовыеимпульсы генератора 23, поступающиена счетный вход с четвертого выходаблока 5 (точка д) . Мультиплексор 31,управляемый счетчиком 32, производитвыборку позывного кода из блока 8 памяти.и сигналов датчиков из шифрато"ра 9 (точки е, ж), т.е. формирует последовательный код.Сформированная кодовая последовательность; соответствующая кодам позывного и сигналов датчиков объекта связи, поступает с мультиплексора 31 преобразователя 7 на модулятор 6 кодированного сигнала (точка и). В модуляторе 6 производится первичная модуляция синхропосылки и кодовой последовательности низкочастотным сиг 3 14 11 палом тдктового генератора 23 черезсчетвертый выход блока 5 (точка д). Модуляция ос уществля ется непрерывным способом, например, фазовым.Промодулированный сигнал через коммутатор 4 поступает на модуляционный вход передатчика 1 радиостанции. После его прохождения счетчик 24 переключает триггер 26, который с первого выхода блока 5 (точка б) устанавливает коммутатор 4 в режим пропускания сигналов с микрофорнного усилителя 3 (фиг. 5 д; интервалы ) и разблокировывает цепь запуска. 15 Если тангента остается нажатой, реле 1 О времени перезапуска воздействует на второй запускающий вход бло, ка 5 управления (фиг. 5 в, точка к; момент), Одновибратор 28 вырататывает импульс перезапуска, повторяющий через элемент И 29 и элемент ИЛИ 30 весь цикл передачи кодированной информации независимо от оператора (фиг. 5 г; интервал й-С). В резуль тате этого происходит повторная врезка Годиррванной информации в тонально-речевую (фиг. 5 ж; интервал. С-й) и .повторный запуск реле 10 времени через пятый выход блока 5 управления(точка л).С приемника 11 центральной радиостанции демодулированный низкочастотный сигнал, содержащий как тонально - речевую, так и кодированную информацию позывного и сигналов датчиков (фиг. 5 ж и ба), поступает на усилитель 12 низкой частоты, блок 13 управления радиостанции и полосовой фильтр 14, полоса которого соответ ствует допустимому разбросу частот некварцованного генератора 23 блока 5 управления .Усилитель 12 низкой частоты до при 1 хода кодиРованной инфоРмации закрытс . 45 что соответствует режиму "Дежурный прием", Частота первичной модуляции проходит через полосовой фильтр 14 на входы формирователя 15 синхроимпульсов и демодулятора 17 кодированного сигнала.Формирователь 15 из частоты модуляции формирует синхроимпульсы, которые поступают на вход синхронизации блока 16 (точка м) или на счетный вход счетчика 37 и установочные вхо 55 ды счетчиков 35 и 36. В отсутствие синхроимпульсов счетчик 35 выдает импульсы на счетный вход счетчика 36,795который, на кд пни лая эти имп ул ьсы, вырабатывает нмпупьс установки счетчика 37 и триггера 38 блока 16 в пс - ходное состояние. Спедоватепьно, счет - чик 36 препятствует сбросу устройств блока 16 синхронизации и тактирования в результате единичной или крат - ковременной помехи, т,е. обеспечива - ет приемной части восстановительные свойства.При непрерывном поступлении синхроимпульсов с частотой модуляции на счетчик 37 он переключает триггер 38, который через первый выход блока 16 (точка н) открывает демодулятор 17 кодированного сигнала и селектор 18 синхропосыпки. Синхропосыпка, выделенная демодулятором 17, селектируется по длительности, задаваемой опорной частотой стабильного генера-. тора 34 через второй выход блока 16 (точка п).По окончании синхропосыпки селектор 18 выдает команду на блок 13 управления радиостанции для перевода ее в режим "Прием"; запускает реле 20 времени сброса индикации и через второй вход блока 16 (точка р) разрешает выдачу импульсов записи. Они формируются блоком 39 из импульсов счетчика 35, эасинхронизированного частотой модуляции кодированной информации. Импульсы записи через третий выход блока 16 (точка с) подаются на записывающий вход регистра 19 записи кодированной информации. Синхронно на информационный вход регистра 19 поступает кодовая последовательность, восстановленная в демодуляторе 17 (фиг. 6 в). В результате в регистре 19 происходит запись кодов позывного и сигналов датчиков объекта связи. Одновременно принимаемый код поступает на блок 21 контроля, где он проверяется на соответствие тому, что применен в блоке 8 памяти и шифраторе 9. При отсутствии ошибки блок 21 разрешает выдачу информации, поступающей с регистра 19 записи кодированной информации на дешифратор 22, который дешифрирует ее до удобного пользователю вида. После срабатывания реле 20 времени сброса индикации выдача информации прекращается. -По окончании приема кодированной информации или при воздействии длительной помехи счетчик 35 через счет 5 1411/ чик 36 обнуляет счетчик 37 и переключает триггер 38 блока 16, закрывая через его первый выход (точка н) демодулятор 17 кодированной информации и селектор 18 синхропосылки (фиг,бб, в),В результате выдачи команды с селектора 18 синхропосылки на блок 13 управления радиостанции 1,для радиостанции "Лен 1 Р 21-В" - на базу 10 транзистора Чб блока управления)усилитель низкой частоты открывается, т,е, радиостанция переходит в режим "Прием", как и при поступлении частоты вызова. Поэтому у оператора объек та связи отпадает необходимость мани - пулирования с кнопкой вызова. Формула изобретения201. Система передачи и приема ин - формации, содержащая на передающей стороне коммутатор и передатчик, на приемной стороне приемник, реле времени, дешифратор, селектор синхропосыпки, отличающаяся тем, что, с целью повышения помехоустойчивости и информативности, в систему на передающей стороне введены модулятор, шифратор, реле времени, микрб 30 фонный усилитель, блок управления, блок памяти, преобразователь кода, генератор сигнала запуска, выход которого соединен с управляющим входом передатчика и первыми входами реле времени и блока управления, второй вход которого подключен к выходу реле времени, первый выход блока управления соединен с первым входом коммутатора и с входом генератора сигнала 40 запуска, второй вход коммутатора подключен к выходу микрофонного усилителя, входы которого являются первыми информационными входами системы, третий вход коммутатора подключен к вы ходу модулятора, выход коммутатора соединен с информационным входом передатчика, второй выход блока управления подключен к первым входам преобразователя кода и модулятора, третийвыход блока управления соединен свторым входом преобразователя кода,четвертый выход подключен к второмувходу модулятора и третьему входупреобразователя кода, пятый выход со- б 5единен с вторым входом реле времени,четвертый вход преобразователя кодаподключен к выходу шифратора, входыкоторого являются вторыми информационными входами системы, пятый вход преобразователя кода соединен с выходом блока памяти вход которого является третьим информационным входом системы, выход преобразователя кода подключен к третьему входу модулятора, на приемной стороне введены усилитель низкой частоты, блок управления радиостанцией, формирователь синхроимпульсов, блок синхронизации и тактирования, демодулятор, регистр, блок контроля и полосовой фильтр, выход приемника подключен к первым входам полосового фильтра усилителя низкой частоты и блока управления радиостанцией, выход полосового фильтра соединен с первыми входами формирователя синхроимпульсов и демодулятора, выход формирователя синхроимпульсов подключен к первому входу блока синхронизации и тактирования, второй вход которого объединен с вторым входом блока управления радиостанцией и входом реле времени и соединен с выходом селектора синхропосылки, первый выход блока синхронизации и тактирования подключен к второму входу демодулятора и первому входу селектора синхропосылки, второй вход которого соединен с вторым выходом блока синхронизации и тактирования, третий выход блока синхронизации и тактирования подключЕн к первому входу регистра, второй вход которого и третий вход селектора синхропосылки соединены с выходом демодулятора, выход реле времени подключен к первому входу дешифратора, выход регистра соединен с входом блока контроля и с вторым входом дешифратора, третий вход которого подключен к выходу блока контроля, выход дешифратора является выходом системы.2. Система по п. 1, о т л и ч а ющ а я с я тем, что блок управления содержит тактовый. генератор, счетчик, первый и второй одновибраторы, первый и второй триггеры, элементы ИЛИ и И, объединенные вход первого одновибратора н первый вход элемента И являются первым входом блока управления, вход второго одновибратора является вторым входом блока управления, выходы первого и второго одновибраторов соединены соответственно с первым входом элемента ИЛИ и вторым входом элемента И, выход элемента ИЛИ подключен к объединенным первому входу1411счетчика и единичным входлм первогои второго триггеров, нулевые входыпервого и второго григгеров соединенысоответственно с первым и вторым вы 5ходами счетчика, прямой выход второго триггера является первым выходомблока управления, выход элемента Иподключен к второму входу элемента ИЛИ и является вторым выходом бло Ока управления, инверсный выход второго триггера является третьим выходом блока управления, выход генератора подключен к второму входу. счетчика и является четвертым выходом блока 15управления, выход первого триггераявляется пятым выходом блока управления,3. Система по п. 1, о т л и ч а ющ а я с я тем, что преобразователькода содержит мультиплексор, счетчики элемент ИЛИ, первый и второй входыкоторого являются первым и вторым входами преобразователя кода, выход элемента ИЛИ подключен к первому входу 25счетчика, второй вход которого является третьим входом преобразователя,выход счетчика подключен к первому 7 с)8входу мультпплекс орл, второй и тре -тцй входы которого соответственно являются четвертым и пятым входами преобразователя, выход мультиплексорлявляется выходом преобразователя.ч, Система по и. 1, о т л и ч а ющ а я с я тем, что блок синхроцизл -ции и тактировлния содеожит генерлтор, счет (ики, Формирователь импульсов и триггер, первые входы первого,второго и третьего счетчиков являютсяпервым входом блока, первый вход Формирователя импульсов является вторымвходом блока, первый и второй выходыпервого счетчика соединены соответственно с вторыми входами второго счет.чика и Формирователя импульсов выходвторого счетчика подключен к второмувходу третьего счетчика и нулевомувходу триггера, единичный вход которого соединен с выходом третьего счетчика, выход триггера является первымвыходом блока, выход генератора подключен к второму входу первого счетчика и является вторым выходом блока,выход Формирователя импульсов является третьим выходом блока,.Сердюкова Корректор Л.Обручар азаренк акто 558 Заказ 3658/4 ВНИИПИ Государственного к по делам изобретений и113035, Москва, Ж, Раушск открытии наб д,ул. Проектна тие, г. Уж изводствен олиграфическое пре ст хр Подписиитета СС
