Номер патента: 1062713

Опубликовано: 23.12.1983

Авторы: Леусенко, Никонов

МПК: G06F 17/14

Метки: быстрого, выполнения, преобразования, фурье

...сумматора-вычитателя 9 и с управлякщнм входом 21 регистра2 комплексной весовой функции, второй выход 22 блока 11 управления подключен к первым входам 23 и 24 адреса чтения третьего и четвертого блоков 7 и 8 памяти; третий выход 25 - к первому входу 26 адреса чтения первого блока 4 памяти. Четвертый выход 27 блока 11 управления со- еО единен с управлякщим входом 28 второго сумматора-вычитателя 10, пятый выход 29 - с вторьзки входами 30-32 адреса записи первого, второго и третьего блоков 4,5 и 7 памяти, шес той выход 33 - с вторыми входами 34 - 36 адреса чтение второго третьего и четвертого блоков 5, 7 и 8 памяти. Седьмой выход 37 блока 11 управления связан с вторым входом 38 адреса чтения первого блока 4 памяти и с вторым входом 39...

Номер патента: 1053227

Опубликовано: 07.11.1983

Авторы: Гольдберг, Зудин, Леусенко, Рыбаков, Юхно

МПК: H02K 15/02

Метки: машин, пакетов, полуавтомат, сборки, сердечников, электрических

...шайбой и снабженный сварочной горелкой, и узел съема и транспортировки собранных пакетов, содержит каретку, установленную на корпусе и снабженную приводом ее перемещения, приспособление для фиксации пакета, укрепленное на штоке силового цилиндра, выполненное в виде рычажных захватов, снабженных фиксатором их положения, и дополнительный силовой цилиндр, установленный снизу корпуса соосно основному цилиндру, узел съема и транспортировки собранных пакетов выполнен в виде платформы, снабженной приводом ее перемещения и приспособления для размещения пакетов, установленного на платформе, при этом опрессовочная шайба подпружинена к штоку силового цилиндра, сварочная горелка непОдвижно укреплена на корпусе, а центрирующая оправка и калибны...

Номер патента: 1038942

Опубликовано: 30.08.1983

Авторы: Леусенко, Морозевич

МПК: G06F 7/58

Метки: генератора, случайных, чисел

...приводящих ксмещению оценки равновероятности от"носительно математического ожиданияв одну сторону (в пределах .допусков),а оценки ковариации также относительно математического ожидания - вдругую, даже если реальное отклонение величины ковариации превышаетдопустимое значение.Цель изобретения - уменьшение времени и повышение точности контролякачества случайных чисел,Поставленная цель достигаетсятем что .в устройство для автоматического контроля генератора случайных чисел, содержащее блок управления, первую группу элементов И, пер-.вые входы которых подключены к выхо-.дам контролируемого генератора случайных чисел соответственно, выходыэлементов И первой группы подключенык входам первого элемента ИЛИ, выходкоторого подключен к...

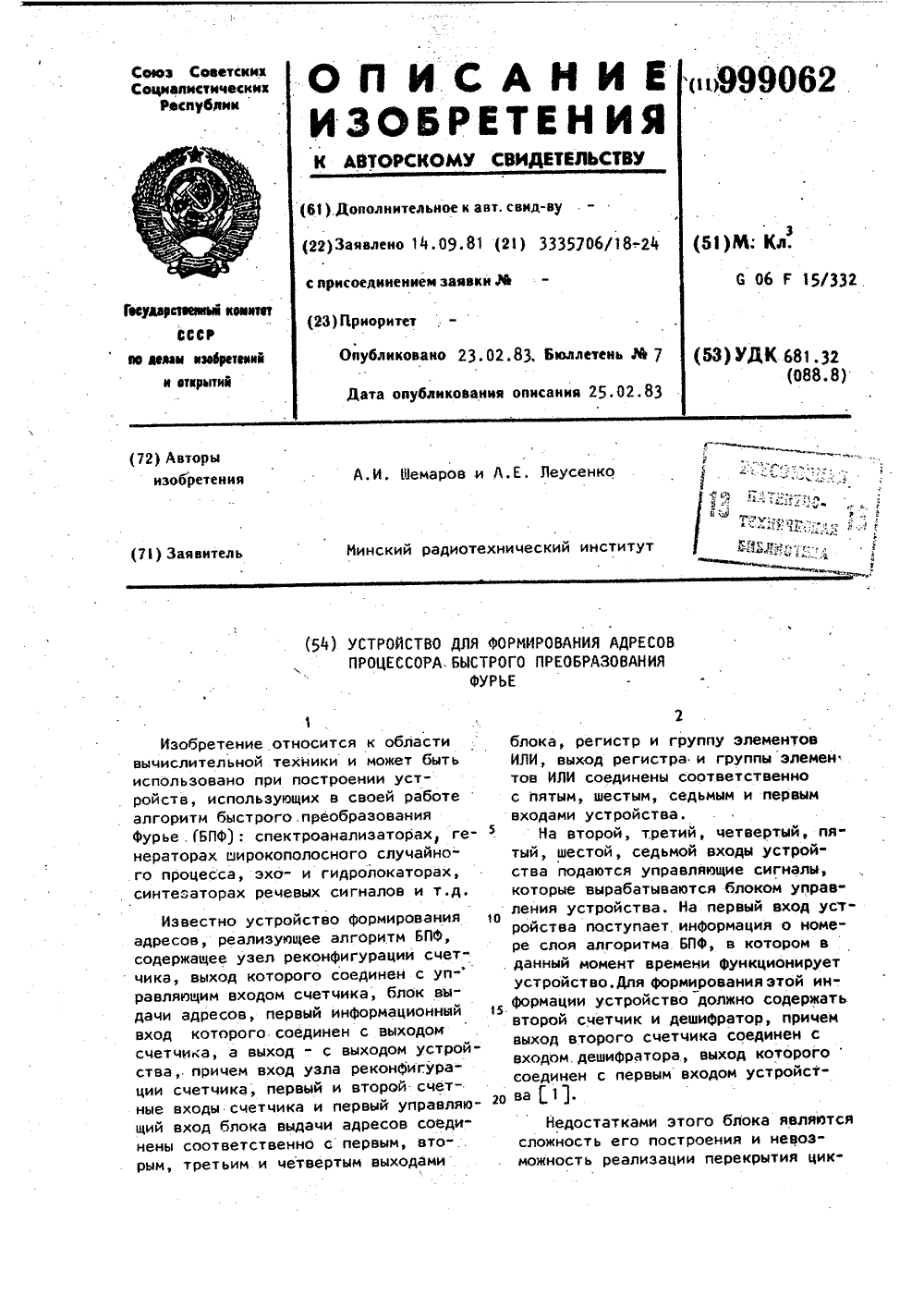

Номер патента: 999062

Опубликовано: 23.02.1983

Авторы: Леусенко, Шемаров

МПК: G06F 9/34

Метки: адресов, быстрого, преобразования, процессора, формирования, фурье

...тактах йа первом .выходе блока. 1 управления вырабатываются сигналы, по положительному перепаду которыхв первый счетчик 2 добавляются три единицы, чем адресуется первый операнд и+1-й пары операндов, Кроме того, в девятом такте на третьем выходе блока 1 управления вырабатывает. ся сигнал, по отрицательному перепау которого в регистр 6 заносится.ЭЗ адрес первого операнда и+1-й пары.В десятом и одиннадцатом тактах управляющие сигналы не вырабатываются. В двенадцатом такте на первом выхо 46 де блока 1 управления вырабатывается сигнал, по положительному перепаду которого в первый счетчик 2 добавляется единица, чем адресуется второй операнд и+1-й пары. Кроме4 того, на третьем выходе в двенадцатом такте блока 1 управления вырабатывается сигнал,...

Номер патента: 987706

Опубликовано: 07.01.1983

Авторы: Леусенко, Новоселов, Черный

МПК: H01H 49/00

Метки: маркировки, реле

...и раскатные ролики, закрепленные на осях и установлен ные в опорах, приводной вал, передающийвращение маркету, и механизм автоматической загрузки реле, снабжено двумя червячными парами и двумя вилками, каждыйчервяк установлен на приводном валу и охвачен вилкой, укрепленной на опоре раскат.ного ролика, а каждая червячная шестерняустановлена на оси раскатного ролика,На фиг, 1 схематично показано устройство маркировки, вид снизу; на фиг, 2 -то же, вид сверху; на фиг. 3 - разрез А - Афиг, 1 (повернуто).Устройство для маркировки реле содержитстол 1, размазывающий ролик 2, раскатныеролики 3 и 4 и ролик-маркет 5. На столе1 укреплено устройство 6 автоматической загрузки реле и приводной вал 7, На опоре8 каждого раскатного ролика 3 и 4...

Номер патента: 949240

Опубликовано: 07.08.1982

Авторы: Векленко, Гавриленко, Загоруйко, Леусенко, Линицкий

МПК: F16D 33/18

Метки: гидродинамическая, муфта

...увеличить долговечность подшипников и манжетных уплотнений, так как последние разгружаются от избыточного давления со стороны рабочей жидкости.На фиг. 1 изображена предлагаемая гидродинамическая муфта, продольный разрез; 5 на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 -узел 111 на фиг. 1.Гидродинамическая муфта содержит насосное колесо 1, турбинное колесо 2, образующие рабочую полость 3, подшипниковые камеры 4 и 5, отделенные от рабочей полости манжетными уплотнениями 6 и 7, подшипники 8 и 9, эластичные элементы 10 и 11, сообщающиеся одними своими поверхностями 12 и 13 с рабочей полостью 3 через каналы 14 и 15, а другими поверхностями316 и 17 каналами 18 и 19 с подшипниковыми камерами 4 и 5.При работе гидродинамической муфты в ее рабочей...

Номер патента: 945942

Опубликовано: 23.07.1982

Авторы: Гольдберг, Зудин, Леусенко, Малик, Тарасов

МПК: H02K 15/02

Метки: магнитопроводов, машин, сердечников, съема, электрических

...магнитопроводов снабжено механизмомдля синхронизации движений выталкивателл 12 и захвата 2, выполненнымв" виде гидроцилиндра 22, шток 23 которого шарнирно связан рычажного системой 24 с захватом 2 и кинематически связан с выталкивателем 12, Кинематическая связь гидроцилиндра 22с выталкивателем 12 выполнена в видерейки 25 жестко закрепленной на штоке 23, находящейся в зацеплении сзубчатым колесом 26,установленным навалу 27, смонтированном на станине1 и связанном цепной передачей, состоящей из цепи 28, звездочки 29,установленной на валу 27 с выталкивателем 12.Устройство для съема сердечниковмагнитопроводов электрических машинработает следующим образом.Сердечник 3 магнитопровода, установленный на опрвке 16 с позициисборки (нд черт....

Номер патента: 943855

Опубликовано: 15.07.1982

Авторы: Золочевский, Ланин, Леусенко, Михаль, Олейник

МПК: G12B 17/04

Метки: крепления, умножителя, фотоэлектронного

...фотоэлектронногоумножителя, расположенные внутри цилиндрической секции (1.Однако это устройство недостаточно надежно в работе, так как не обеспечивает гарантированную светозащи- . щенность цилиндрической секциивследствие чего свет из секции делителя напряжения может проникать в цилиндрическую секцию и в конечном итоге попадать на фотокатод фотоэлектронного умножителя.Цель изобретения - повышение надежности работы путем предотвращения 25 проникновения света из секции делителя напряжения в цилиндрическую секцию.Эта цель достигается тем, что в устройстве, содержащем цилиндричес кую секцию, выполненную в виде втулки с фланцами на ее внутренней поверхности, закрепленную на одном ее конце секцию делителя напряжения с панелью для...

Номер патента: 943642

Опубликовано: 15.07.1982

Авторы: Леусенко, Петровский, Степанов, Ченцов

МПК: G05B 15/02

Метки: виброиспытательной, многоканальная, установкой, цифровая

...1 жтмов управления производится более,точная настройка на заданную программу испытаний, При смене программыиспытаний исследуемого объекта уженет необходимости вновь долго настраиваться, а нужно топько итерационнымалгоритмом уточнить настройку, а этосущественно увеличит производительностьвибрационной системы, за счет сокращения времени настройки, так как определение КЮ производится только однажды перед началом испытаний,На чертеже представлена блок-схемамногоканальной цифровой системы управления виброиспытательной установкой.Система содержит генераторы спучайного сигнала 1, многомерный формирующий фильтр 2, виброиспытательную установку 3, аналого-цифровые преобразователи 4, цифровое вычислительное устройство 5, мультиплексоры 6,...

Номер патента: 931382

Опубликовано: 30.05.1982

Авторы: Гольдберг, Зудин, Леусенко, Онищенко, Тарасов

МПК: B23Q 17/02

Метки: поворотно-делительное

...зуба5 и, скользя по храповому колесу 4,35заходит за другой зуб 5 (планшайба 3с храповым колесом 4 неподвижна, таккак застопорена фиксатором 22).Одновременно с этим перемещаетсяведущая собачка-удерживающий эла 40мент 12, поджатая пружиной 14 с упором 15 к наклонной поверхности 18Фиксирующей собачки 17, которая свободно установлена на оси 16, расположенной на корпусе 1, и поджата к45храповому колесу 4 пружиной 19 с упором 20.Собачка ( ведущая)- удерживающийэлемент 12 соскальзывает с наклоннойповерхности 18 и скользит по храповому колесу 4 до следующего зуба 5.50. При повороте выходного звена 6поворачивается также закрепленный нанем упорный штырь 21, который в конце хода отжимает Фиксирующую собачку 17 от храпового колеса 4,Таким...

Номер патента: 925793

Опубликовано: 07.05.1982

Авторы: Волчинский, Загоруйко, Леусенко, Линицкий, Счастный

МПК: B65G 23/44

Метки: конвейера, натяжения, скребкового, цепей

...восприятия осевыхусилий червяка предусмотрен упорный шарикоподшипцик16, установленный между подшипциковой втулкой 17 и торцом корпуса 14.Фиксация черняка н отведенном положении осуществляется с помоцью упор"ного кольца 18 и Фиксатора 19, установленного н корпусе 14 и подаваемого в выточку 20 червяка 11. Черняк.11 имеет выступ 21 для упора н подшипнцковую втулку 17,Натяжение цепей даццым устройством и выбор слабины цепи производится путем подачи свободного участка 2цепей к закрепленному на коцнейере 40участку цепи 1. Подача осуществляется звездочкой 3 привода, нрацаеглойв направлении, указанном стрелкой,от червячной передачи 5 через редуктор 4. 1 ернячная передача приводится но вращение незанисимым от конвейера приводом б, например...

Номер патента: 909726

Опубликовано: 28.02.1982

Авторы: Белоуский, Гладкая, Леусенко, Маргания, Павлова, Сучков

МПК: H01H 49/00

Метки: вакуумного, герметизации, контактом, магнитоуправляемым, реле

...вручную. порошкообраэного компаунда маркиНаиболее близким по технической УПпрессуют таблетки при давсущности к предлагаемому является спо-о лении 50 кгс/см; температура прессособ герметизации вакуумного реле с вания 25 С,.магнитоуправляемым контактом путем Сверху на торец каждого реле уклаэаполнения компаундом торцов реле и дывают к выводам таблетку. Затем реего дальнейшей полимеризации 31 ле помещают в термостат, нагретыйНедостатком известного способа 1 до 90 С, и выдерживают 1 ц, Послеявляется низкое качество герметиза- этого реле переворачивают и сверхуции и малая производительность, на второй торец реле укладывают табЦель изобретения - улучшение ка- летку. Реле помещают в термостат причества герметизации и повышение про С и...

Номер патента: 907709

Опубликовано: 23.02.1982

Авторы: Гольдберг, Зудин, Леусенко, Ярмак

МПК: H02K 15/02

Метки: листов, магнитопровода, ориентации, электрической

...12, содержащие направэлементы 13 и подпружиненныеьпружинами 14 к втулкам 10, Для размещения ориентирующих элементов 12 в столе 4выполнены пазы. На оправке 1 и калибрах 3установлен пакет 15 листов 16 магнитопровода, на наружном диаметре которых имеются шихтовочные знаки 17, а на внутреннем диаметре - пазы 18 под обмотку, Вовтулках 10 и упорах 9 установлены стопорные винты 19.Со стороны одного из торцов штока 6расположен толкатель 20 приводного механизма (не показан).Устройство работает следующим образом.Включением приводного механизма (непоказан) перемещается толкатель 20 вправо,который перемещает шток 6, сжимающийпружину 7. Перемещение штока 6 осуществляется до тех пор, пока левый упор 9., 1укрепленный на штоке 6, не упрется в крышку 8,...

Номер патента: 907708

Опубликовано: 23.02.1982

Авторы: Бессонов, Гольдберг, Зудин, Леусенко

МПК: H02K 15/02

Метки: листов, магнитопровода, ориентации, электрической

...ориентирующего элемента 4, обращенных к соплам 7, выполнены выемки 10 для размещения сопел 7. На дне паза 3 установлена эластичная прокладка 11. Параллельно оси оправки 2 установлены калибры 12. 20На оправке установлен пакет 13 листов 14, имеющих на внутреннем диаметре Рпазы 16.В центральной расточке оправки 2 расположен шток 17 с конусом 8.МИУстроиство работает следующим образом, Листы 14 собираемого пакета 13 надеваются на цилиндрическую оправку 2 предварительно ориентированными дозами (ориентация производится по пазу 15, расположенному на внутреннем диаметре Р листа 14), зо или поштучно.При этом каждый лист 14 проходит своим пазом 15 через ориентирующий элемент 4, а затем фиксируется калибрами 12 по пазам 16, расположенным на...

Номер патента: 907548

Опубликовано: 23.02.1982

Авторы: Леусенко, Морозевич, Ярмолик

МПК: G06F 7/58

Метки: генератор, псевдослучайных«, чисел

...9 (2)=2 +2+1, причем периоды обоих последовательностей одинаковы. Последовательность следования кодов отлична и случайна как в первой, так и во второй М последовательност Появление прямого кода М последовательности или его инверсии по первому и второму каналу определяется значением очередного отсчета на выходе генератора равновероятной двоичной цифры. Выходы О-триггеров и г нератора равновероятной двоичной цифры соединены со входами трехвходовых сумматоров по модулю два первой и второй группы.Выходы О-триггеров соединены со входами щ-) многовходовых сумматоров по модулю два 6.В зависимости от значения равно- вероятной двоичной цифры на выходе генератора 5 равновероятной двоич. - ной цифры код псевдослучайного числа 1 или 2 с выходов...

Номер патента: 901023

Опубликовано: 30.01.1982

Авторы: Гольдберг, Зудин, Леусенко, Онищенко, Тарасов

МПК: B23Q 17/02

Метки: поворотно-делительный, стол

...4.В планшайбе 3 выполнены равномерно расположенные по периметру отверс. 1тия 25, число которых равно числузубьев 6 и впадин 7,Стол работает следующим образом.Приводом 12 рейка 11, находящаясяв зацеплении с зубчатой поверхностью 10, перемещается вправо, Приэтом кулачок 8 проворачивается (ночасово :-.трелке) на оси 2, жестко закрепленной в корпусе 1. Совместнос кулачком 8 перемещается установ- рленная на нем стойка 22, на которойсвободно размещена собачка 23, поджатая к проФильной поверхности кулачка 4 пружиной 24, При этом собачка 23 отходит от одного зуба 6 и,перемещаясь вдоль профильной поверх-ности кулачка 4, заходит зя другойзуб 6: Пляншайба 3 и соот.:":.:ственноее профильная поверхность .кулачка 4в это Бремя неподвижны.Прк...

Номер патента: 890391

Опубликовано: 15.12.1981

Авторы: Леусенко, Морозевич, Ярмолик

МПК: G06F 7/58

Метки: генератор, псевдослучайных«, чисел

...сдвига 1, а выход элемента ИЛИ 7 подключен ко входу первого разряда регистра сдвига 1, Ко вторым входам пер во го и второго зле ме нт а И 2 и 3 подключены инверсный и прямой выходы 1-го разряда регистра сдвига 1соответственно, а выходы первого ивторого элементов И 2 и 3 подключенык первому и второму входам элементаИЛИ-НЕ 6, ко входам четвертого элемента И 5 подключены инверсные выходы01-1 первых разрядов регистра сдвига 1,а его выход подключен к третьему входу элемента ИЛИ-НЕ 6 и первому входутретьего элемента И 4, ко второму входу которого подключен инверсный выходв-го разряда регистра сдвига 1, выходэлемента ИЛИ-НЕ 6 подключен к первомувходу элемента ИЛИ 7, а ко второмувходу элемента ИЛИ 7 подключен выходтретьего элемента И...

Номер патента: 881743

Опубликовано: 15.11.1981

Авторы: Леусенко, Ярмолик

МПК: G06F 7/58

Метки: генератор, процессов, случайных, широкополосных

...через элемент И 27 и, проходя через элемент задержки 31, поступает на счетный вход 25 триггера и на установочные входы счетчика в состояние кода. На выходах шести элементов задержки появляются сигналы, поступающие на вход блоков 4 - 9. На фиг. 2 цифры 4-9, 16, 19, 20 обозначают номер блока, с которым связан соответствующий узел блока 10 управления.Функционирование устройства происходит следующим образом.Для получения случайного процесса с за 35 данным видом спектральной плотности мощ. ности определяется весовая функция (дискрет ная) йерекурсивного цифрового фильтра.Дискретйые отсчеты весовой функции (1 Т) где ( 7,0, записываются в блок 7 опера. тивной памяти, причем значение (1(ОТ) записывается уменьшенным в два раза, так как при 1=0...

Номер патента: 877787

Опубликовано: 30.10.1981

Авторы: Клюс, Леусенко, Петровский, Самойлов

МПК: H03H 17/04

Метки: программно-управляемый, фильтр, цифровой

...опре 65 делены заранее,877787 . назначен для параллельного занесения в блок памяти кодов с выхода блока б умножения на два. Второй информационный вход блока памяти предназначен для последовательного занесения во встроенный буферный регистр значений разрядов множителя, снимаемых с арифметического блока. Занесенйе с буферного регистра или с первого информационного входа,а затем - считывание ее производится по сигналам с блока управления, поступающим на управляющий вход, 20Блок б умножения на два предназначен для умножения на два значений у И,.(, получаемых в арифметическом 1блоке, в соответствии с алгоритмом фильтрации, обеспечивающим максималь ный динамический диапазон сигнала. Блок умножения на два имеет информационный вход и...

Номер патента: 875544

Опубликовано: 23.10.1981

Авторы: Гольдберг, Зудин, Леусенко

МПК: H02K 15/02

Метки: листов, магнитопроводов, ориентации

...отверстии д оправки 1 (привод на фиг.1 не показан), устанавливают ось 5 в однои из фиксированных положенийили . В зависимости от этого положения ( или ) распо/лагаются ориентирующие элементы 6 и бф, подвижно установленные на оси 5.Так если шток 4 перемещается вверхФ1 в фиксированное положение, один ориентирующий элемент б располагается на прямом участке С дна 3 паза 2, а другой ориентирующий элемент б располагается на наклонном участке а дна 3 паза 2. Ориентирующие элементы б и б при этом удерживаются в фиксированном положении за счет силы тяжести. При Фиксированном положенииштока 4 ориентирующий элемент бф занимает рабочее положение, т.е. выступает за пределы оправки 1, а ориентирующий элемент б - нерабочее положение, так как...

Номер патента: 868734

Опубликовано: 30.09.1981

Авторы: Леусенко, Морозевич, Ярмолик

МПК: G06F 1/02

Метки: генератор, псевдослучайных«, чисел

...отклонение от 0,5, равна 0,00001-0,000001,Таким образом, природа выходныхпсевдослучайных последовательностеймаксимально приближена к истинно случайным числам. Предлагаемый генератор отличается простотой технической реал 1 ации. Удельные аппаратныезатраты на один разряд псевдослучайного числа составляют один элемент И,-элемента ИЛИ,двухвходового сум 2.матора по модулю два, - трехвходовосго сумматора по модулю два, - триггера игенератора равновероятнойдвоичной цифры. Предлагаемый генератор псевдослучайных чисел позволяет 60получать числа по двум каналам.Применение предлагаемого генератора псевдослучайных чисел позволяет повысить точность и достоверность 5 решения задач методом Монте-Карло. Кроме того, подобные устройства позволяют...

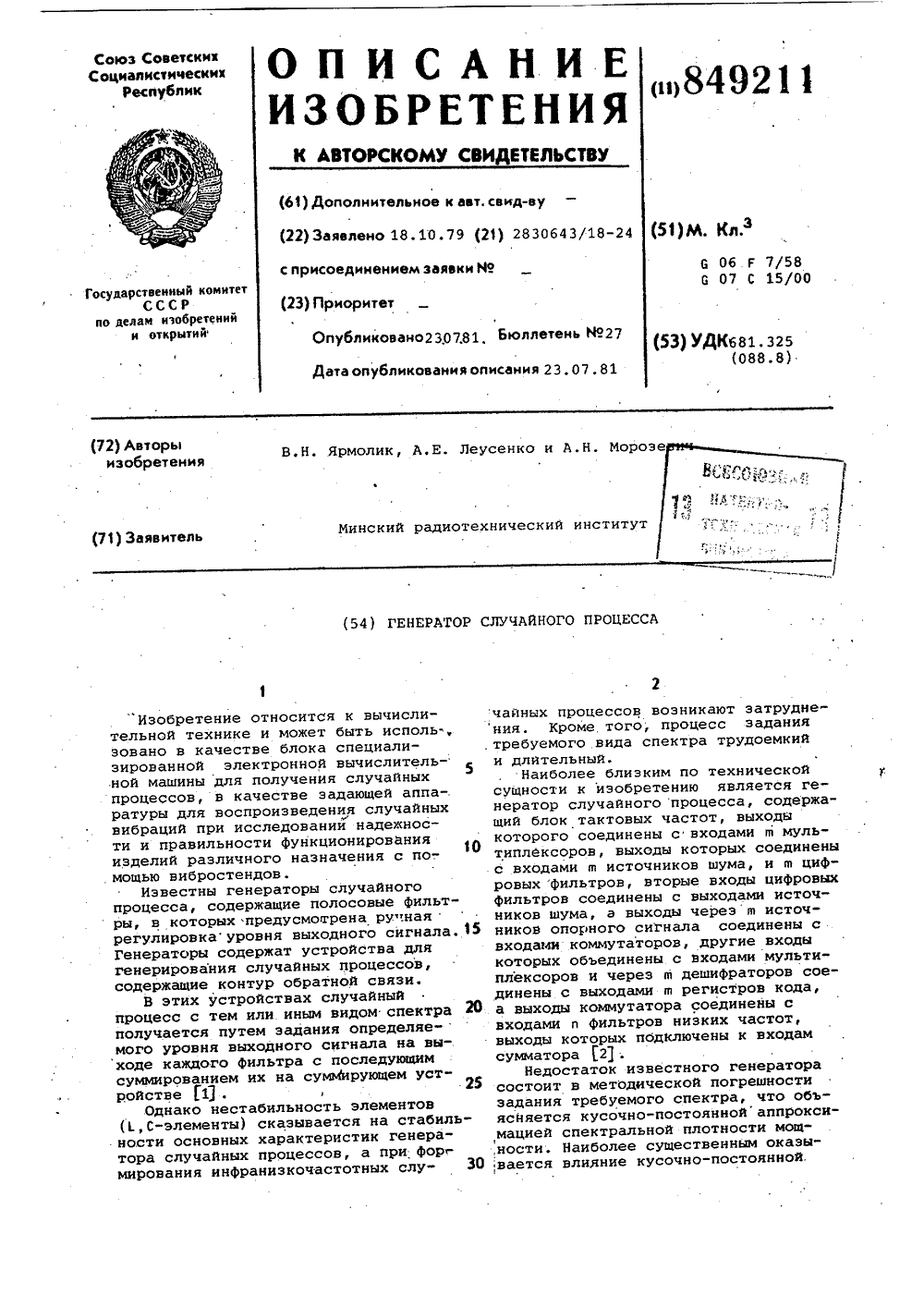

Номер патента: 849211

Опубликовано: 23.07.1981

Авторы: Леусенко, Морозевич, Ярмолик

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...в единичное состояние, В этом случае схема, показанная Щна фиг.2, повторяет работу схемы,приведенной на фиг.б,Рассмотрим случай, когда необходимо воспроизвести выпуклый вид спектральной плотности мощности в данной Я,частотной полосе. В этом случае совокупность элементов 12-17 (фиг.2) структурной схемы путем фиксирования на триггере 17 управления нулевого состояния преобразуется в схему, приведенную на Фиг.За. На вход элемента И (фиг.За) с выхода вероятностного двоичного, элемента 11 поступает случайная последователь- ность независимых случайных двоичных цифр хк с вероятностью Р(х 1=1)Р, где = 1, 2, 3Входная последовательность хК (фиг. 4 б) преобразуется в последовательность г(фиг. Зв) таким образом, что в новой...

Номер патента: 805330

Опубликовано: 15.02.1981

Авторы: Леусенко, Ярмолик

МПК: G06F 17/00, G06G 7/48

Метки: вибра-ционных, моделирования, процессов

...переходного процесса. Уже в процессе однократного ращения системы уравнений процессором определяются коэффициенты, которые предопределяют соответствие реальной Функции между случайным процессом, получаемым на выходе источника 9 шума, и выходным случайным процессом с произвольным спектром на выходе блока 3. Блок 5 для решения системы линейных уравнений представляет собой специализированное вычислительное устройство, выполняющее Функцию решения следующей системы линейных уравнений. Формирующий фильтр 10 представляет собой простейшее арифметическое устройство, .реализующее алгоритм работы цифрового нерекурсивного Фильтра, т.е. блок 10 представляет собой простейшее суммирующее устройство осуществляющее вычисление весовых коэффициентов или...

Номер патента: 805325

Опубликовано: 15.02.1981

Авторы: Леусенко, Петровский, Ярмолик

МПК: G06N 7/08

Метки: вибропроцессов, моделирования, широкополосныхслучайных

...окончательно выражение для К,цприметвид:л"9 ЬО юфОх(и 1 Хь-+1М и:оВыра 1 кение 2 )показывает, что точность оценки взаимокорреляционной функции Н)(1:) в значительной степени зависит от количества выходных отсчетов у(и) случайного про-.цесса, т.е. от величины М. В случае использования в качестве входного случайнОго процесса белого шума реальное значение М приближается к 10-106, только в этом случае точность оценок взаимокорреляционной функции позволяет использовать их для управления весовыми коэффициентами цифрового фильтра.В режиме настройки системы на .заданный вид спектра в- качестве входного процесса используется псевдослучайная последовательность двоичных символов х(и) 61, -11, представляющих собой псевдослучайный белый шум....

Номер патента: 805195

Опубликовано: 15.02.1981

Авторы: Леусенко, Морозевич, Мухаметов

МПК: G01R 23/20

Метки: гар-моник, измеритель, коэффициента, цифровой

...цифровой фильтр,два Ьвадратора,два масштабирующихблока, вход первого из которых соединен с выходом аналого-цифрового пре"образователя и с входом цифровогоФильтра, выход которого через последовательно соединенные второй квадратори первый сумматор подключен к одному 60из входов третьего сумматора, второйвход которого через последовательно"соединенные третий квадратор ивторой сумматор подключен к выходу пер.вого масштабирующего блока, а выход, 65 третьего сумматора через второй масштабирующий блок соединен с вторым входом блока деления, при этом управляющие входы цифрового фильтра, двухквадраторов и двух масштабирующих блоков соединены с соответствующими выходами блока управления.Масштабирующий блок представляет собой цифровое...

Номер патента: 800988

Опубликовано: 30.01.1981

Авторы: Леусенко, Мендрух, Морозевич, Муравьева, Ярмолик

МПК: G06F 1/02

Метки: генератор, процесса, случайного

...к сдвигавщсму входу регистра сдвига, выходи которого подключены ко входам(группы) блоков умножения, выход пре -образователя "код-напряжение" подключен к первому входу умножителя,выход которого является выходом генератора, а второй вход умножителяподключен к выходу суммирующего блока,На фиг. 1 приведена структурнаясхема генератора случайного процесса;на фиг. 2 - временная диаграмма ос -новных управляющих сигналов, опре -деляющих работу генератора, на фиг.Зграфик спектральной плотностй мощности выходного сигнала генератора. Генератор случайного процесса содержит последовательно соединенныерегистр 1 сдвига, группу блоков 2умножения и суммирующий блок 3, Входы преобразователя 4 код-напрякение"подключены к выходам дешифратора 5,входы...

Номер патента: 796586

Опубликовано: 15.01.1981

Авторы: Волчинский, Загоруйко, Леусенко, Счастный

МПК: F16H 57/04

Метки: зубчатый, редуктор

...пара 1 колес и колесо9 конической пары 2 погружены в масляную ванну 10, Для увеличения подачисмазки,на коническое колесо 8 на 15 входном валу 3 закреплена крыльчатка 11. Коническое колесо 8 установлено такАм образом, что образующиеконусов и вершин его зубьев 12 пересекаются с нижним торцом 13 верх него подшипника 6 выходного вала 5.Редуктор работает следующим образом.При вращении валов редуктора смазка зубчатых пар 1 и 2 колес осущес 2 с твляется окунанием в масляную ванну.Увеличение количества масла, подаваемого на зубья конического колеса8, обеспечивается крыльчаткой 11.Каждая условная капля 14 масла, по павшего на зубья 12 колеса 8 нахо796586 г г ф 8 дится под воздействием центробежной силы 15 и силы поверхностногосцепления 16,...

Номер патента: 771652

Опубликовано: 15.10.1980

Авторы: Леусенко, Маклашов, Ярмолик

МПК: G06F 1/02

Метки: генератор, процессов, случайных, широкополосных

...5, кроме того первыйвыход блока управления 10 подключенко входам разрядов регистра сдвига1, второй выход подключен ко второмувходу умножителя 4 и третий выходко второму входу сумматора 5, причем счетчик адреса 9, дешифратор 8,блок оперативной памяти 7 и умножи-,тель 4 соединены последовательно,и ко вторым входам счетчика адреса9, дешифратора 8, блока оперативнойпамяти 7 подключены выходы блокауправления, а ко входам регистрапамяти 6 подключены выходы сумматора 5 и блока уПравления 10, выходподключен к сумматору 5, кроме того ко входу первого сумматора помодулю два 2 подключен выход-горазряда сдвига 1, ко входу второго3 " выход+ 1 разряда,причем ковторым входам сумматоров по модулюдва 2, 3 подключены выхода последнего и первого...

Номер патента: 750720

Опубликовано: 23.07.1980

Авторы: Давыдов, Латышев, Леусенко, Троян, Шамгин

МПК: H03K 13/00

Метки: импульсов, однократных, регистратор, цифровой

...датчик 1, амплитудныйанализатор 2, состоящий из схемысравнения 3 и шифратора 4, охваченных обратной связью, запоминающее устройство 5, к которому непосредственнои через блок управления б к входу"запрета записи" подключен счетчик7. Регистратор содержит также генератор тактовых импульсов 8, соединенный с шифратором 4 и задающим генератором 9 и блок питания 10, соединенный с запоминающим устройством 5 и блоком управления б. Причем цифровой регистратор однократныхударных импульсов снабжен триггеромзапуска 11 соединенный со схемой И12 к одному иэ входов которой подключен генератор тактовых импульсов 8,а к выходу - счетчик 7, связанныйс выходом блока управления б с ним жесоединен "сброс" триггера запуска 11,другой вход которого "запуск"...

Номер патента: 750495

Опубликовано: 23.07.1980

Авторы: Леусенко, Морозевич, Немытов

МПК: G06F 17/10

Метки: вычисления, синуснокосинусных, функций

...значениями (знаковым разрядом) сумматора-вычитателя (7). Х = У=о при 0 (О ( 180 Х = о при 0 9180 У = Хо 1-ый шаг. Триггер 13 сигналом с выхода элемента 14 задержки переводится в единичное положение и открывает элемент И 11, на выходе которого появляются импульсы, частота следования которых определяется генератором 12. Первый же из указанных импульсов осуществляет перезапись единицы в старший разряд регистра 10 из триггера 16 и в регистр 10 записывается код 1000. В то же время триггер 16 устанавливается в нулевое положение. Сигнал, соответствующий единичному уровню, появляется на первом выходе регистра 10 и осуществляет передачу кода из второго сумматора 5 в регистр 1. На временной диаграмме указанная микрооперация обозначена как...
