Диафрагма жесткости многоэтажного здания или сооружения

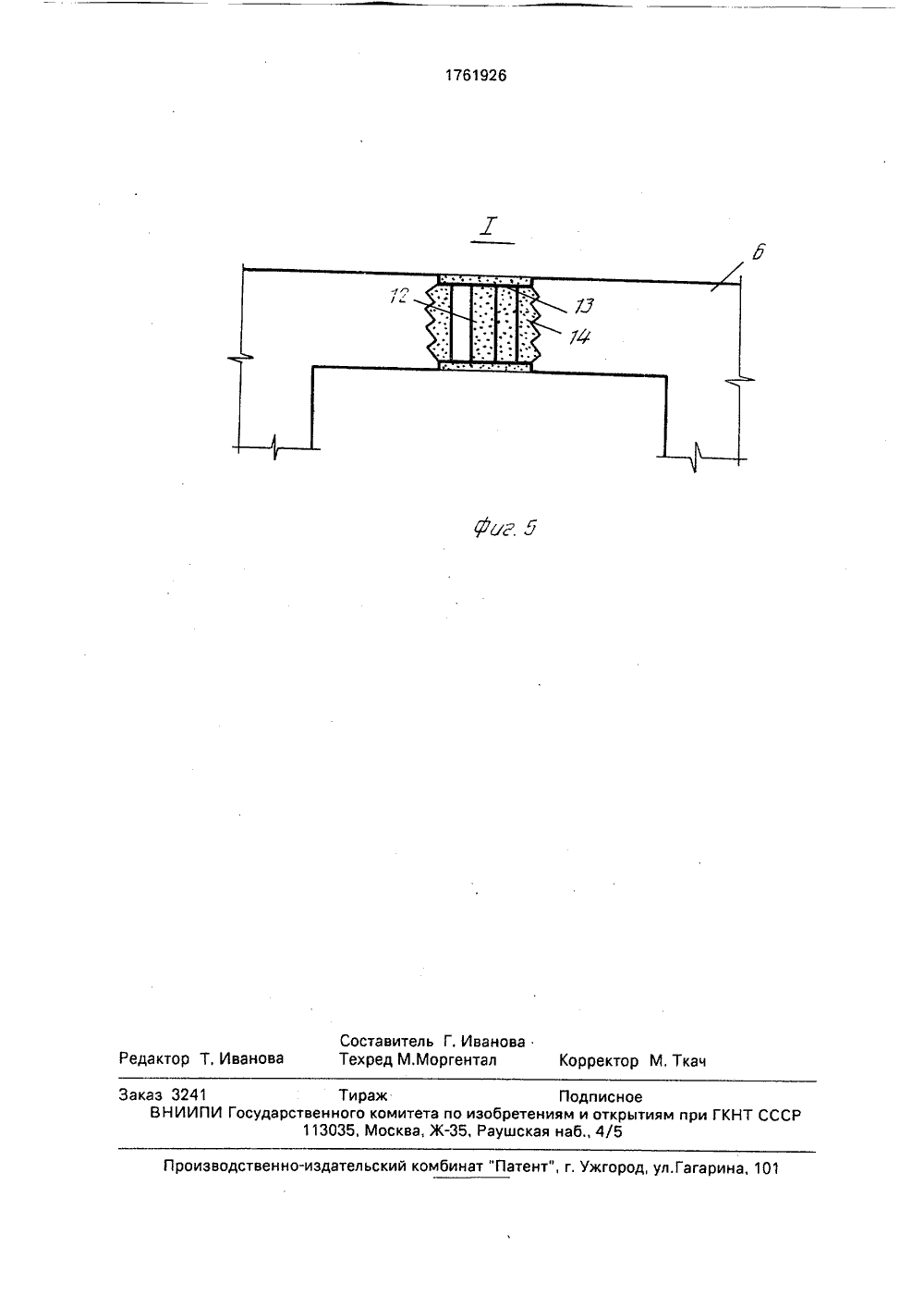

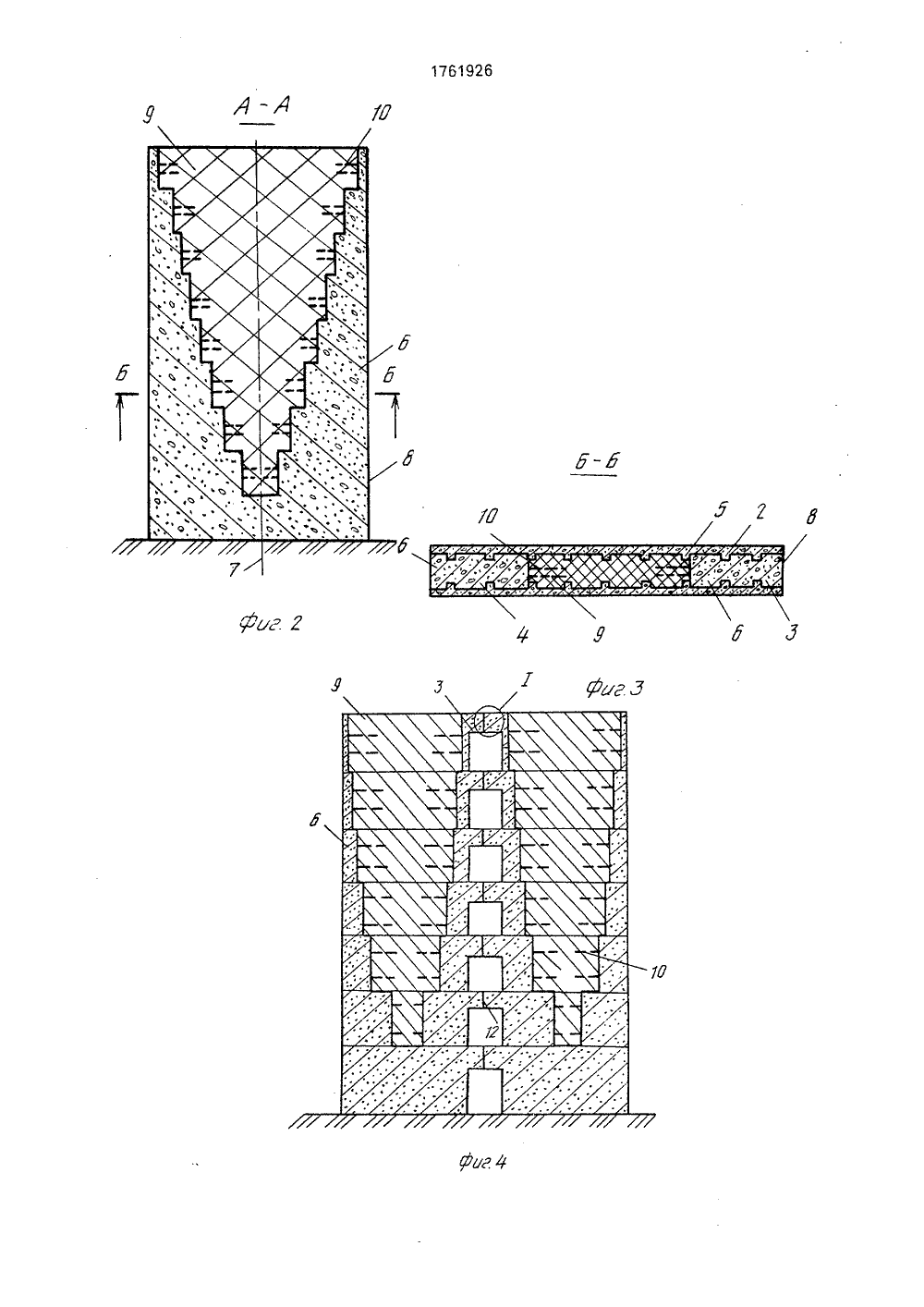

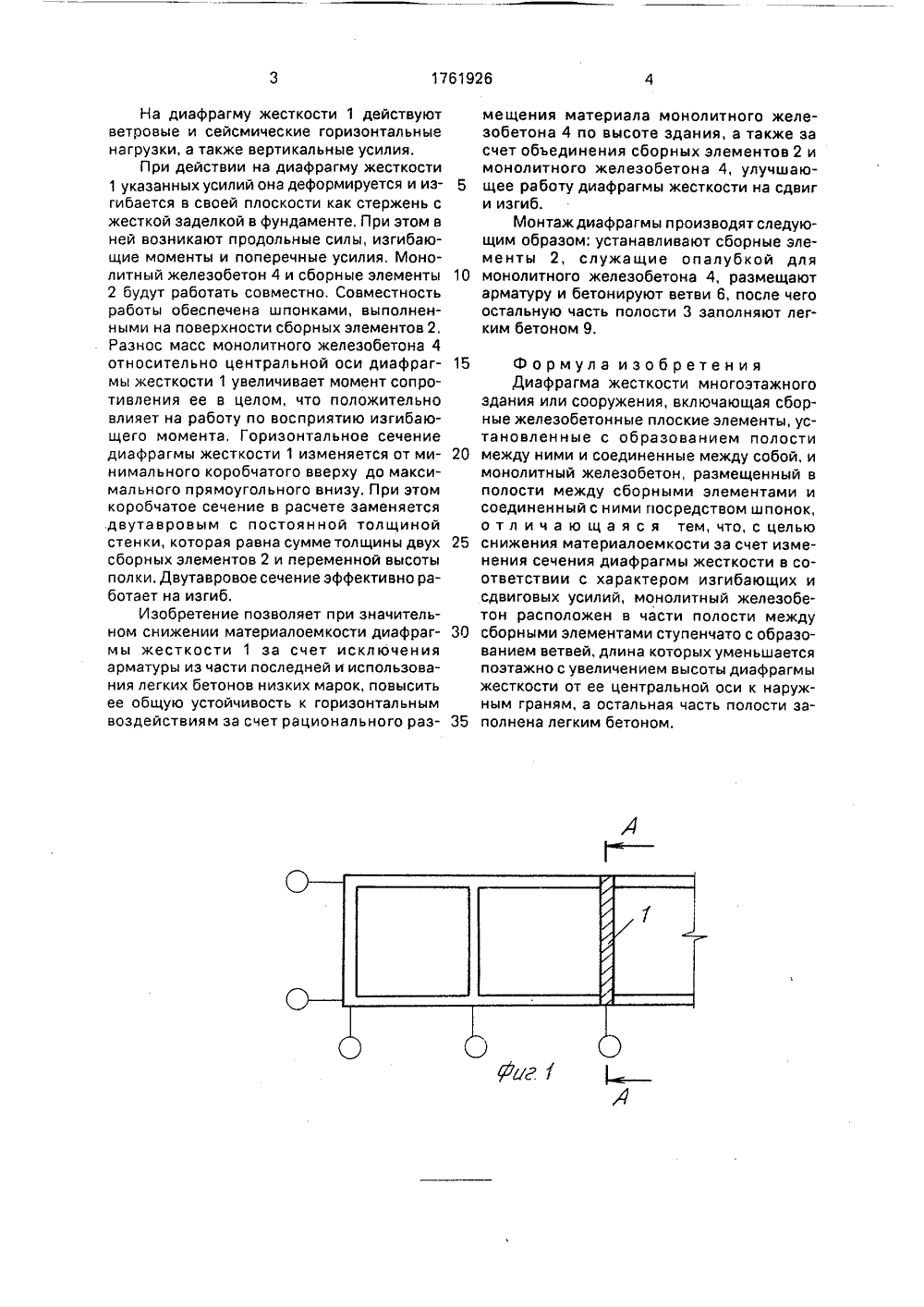

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 619 04 Н 9/О ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОМИТЕТОТКР ЫТИ САНИЕ ИЗОБРЕТЕНИЯ У С ТЕЛ ЬСТВ К АВТОР иал Днепропеттельного инстиследовательский мНИИпроект" ьц, А.Н.Тетиор,во СССР 1980.АС/ЮБК - 1 "Денный жилой дом нный Ялтинским т", альбом И, л,т -и ри иа еро фиг. ение агмы А на(46) 15.09,92. Бюл, М. 34 (71) Симферопольский фи ровского инженерно-стро тута и Головной научно-ис и проектный институт "Крь (72) В.А,Головко, С,П,Ва Б.Ю.Барыкин и А,М,Лехно (56) Авторское с видетел ьст М 896230, кл. Е 04 Н 9/02,Типовой проект 1-464 вятиэтажный односекцио на 36 квартир", разработа филиалом "Крымниипроек 35, 36,37, 1985 г,Изобретение относится к области с ительства и может быть использовано возведении многоэтажных зданий или ружений с диафрагмами жесткости,Цель изобретения - снижение мате лоемкости за счет изменения сечения д рагм жесткости в соответствии с характ изгибающих и сдвиговых усилий.На фиг. 1 показан план здания; на 2 - сечение Н на фиг. 1; на фиг.3 - сеч 1 Н 1 на фиг. 2; на фиг, 4 - вариант диафр жесткости с проемами; на фиг, 5 - узел фиг, 4.Диафрагма жесткости 1 многоэтажного здания или сооружения включает сборные железобетонные плоские элементы 2, установленные с образованием полости 3 между ними и соединенные между собой, и монолитный железобетон 4, размещенный в полости 3 и соединенный со сборными элементами 2 посредством шпонок 5.(54) ДИАФРАГМА ЖЕСТКОСТИ МНОГОЭТАЖНОГО ЗДАНИЯ ИЛИ СООРУЖЕНИЯ (57) Изобретение относится к диафрагмам жесткости многоэтажных зданий, Цель изобретения - снижение материалоемкости за счет изменения сечения диафрагм жесткости в соответствии с характером изгибающих и сдвиговых усилий, Диафрагма жесткости состоит из сборных элементов, одна часть полости между которыми заполнена монолитным железобетоном, а другая - легким бетоном, Монолитный железобетон размещен ступенчато с образованием ветвей, длина которых уменьшается поэтажно от центральной оси диафрагмы жесткости к ее наружным граням, 5 ил,Монолитный железобетон 4 расположен в части 3 ступенчато с образованием ветвей 6, длина которых уменьшается поэтажно с увеличением высоты диафрагмы жесткости 1 от ее центральной оси 7 к наружным граням 8. Остальная часть полости 3 дополнена легким бетоном 9, для сцепления которого с ветвями 6, последние могут быть выполнены с анкерами 10.При необходимости выполнения диафрагмы жесткости 1 с проемами 11 увеличивается число ветвей 6, которые располагают также и у проемов 11. При этом внутренние ветви 6 соединяют связями 12 в виде выпусков арматуры 13, соединенных сваркой, и шпонок 14, Расположение ветвей 6 симметрично относительно центральной оси диафрагмы жесткости 1 обусловлено тем, что горизонтальные усилия действуют на диафрагму жесткости 1 как справа, так и слева.На диафрагму жесткости 1 действуют ветровые и сейсмические горизонтальные нагрузки, а также вертикальные усилия.При действии на диафрагму жесткости 1 указанных усилий она деформируется и изгибается в своей плоскости как стержень с жесткой заделкой в фундаменте. При этом в ней возникают продольные силы, изгибающие моменты и поперечные усилия, Монолитный железобетон 4 и сборные элементы 2 будут работать совместно. Совместность работы обеспечена шпонками, выполненными на поверхности сборных элементов 2, Разнос масс монолитного железобетона 4 относительно центральной оси диафрагмы жесткости 1 увеличивает момент сопротивления ее в целом, что положительно влияет на работу по восприятию изгибающего момента, Горизонтальное сечение диафрагмы жесткости 1 изменяется от минимального коробчатого вверху до максимального прямоугольного внизу. При этом коробчатое сечение в расчете заменяется двутавровым с постоянной толщиной стенки, которая равна сумме толщины двух сборных элементов 2 и переменной высоты полки. Двутавровое сечение эффективно работает на изгиб.Изобретение позволяет при значительном снижении материалоемкости диафрагмы жесткости 1 за счет исключения арматуры из части последней и использования легких бетонов низких марок, повысить ее общую устойчивость к горизонтальным воздействиям за счет рационального размещения материала монолитного железобетона 4 по высоте здания, а также за счет объединения сборных элементов 2 и монолитного железобетона 4, улучшаю щее работу диафрагмы жесткости на сдвиги изгиб.Монтаж диафрагмы производят следующим образом: устанавливают сборные элементы 2, служащие опалубкой для 10 монолитного железобетона 4, размещаютарматуру и бетонируют ветви 6, после чего остальную часть полости 3 заполняют легким бетоном 9. 15 Формула изобретенияДиафрагма жесткости многоэтажногоздания или сооружения, включающая сборные железобетонные плоские элементы, установленные с образованием полости20 между ними и соединенные между собой, имонолитный железобетон, размещенный вполости между сборными элементами исоединенный с ними посредством шпонок,о т л и ч а ю щ а я с я тем, что, с целью25 снижения материалоемкости за счет изменения сечения диафрагмы жесткости в соответствии с характером изгибающих исдвиговых усилий, монолитный железобетон расположен в части полости между30 сборными элементами ступенчато с образованием ветвей, длина которых уменьшаетсяпоэтажно с увеличением высоты диафрагмыжесткости от ее центральной оси к наружным граням, а остальная часть полости за 35 полнена легким бетоном,1761926 оставитель Г. Иванохред М.Моргентал едактор Т. Иванова Те Корректор М, Ткач оизводственно-издательский комбинат "Патент", г, Ужгород, ул.Г на,Заказ 3241 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5
