Курилов

Номер патента: 729249

Опубликовано: 25.04.1980

Авторы: Брусов, Красавцев, Курилов, Левин, Лифенко, Мачикин, Рыбцов, Чернета, Штепа, Ярошевский

МПК: C21B 13/00

Метки: железоуглеродистого, расплава

...и науглероживание поступающего в реакционную камеру через нижний канал расплавленного металла, По мере расплавления всего металла благодаря тому, что в реакционной камере 2 при горении угольной пыли образуется большое количество газов СО и СОметалл вспучивается и переливается через верхний канал в отстойную камеру 4; в то же время через нижний канал в реакционную камеру из отстойной поступают новые порции металла, т. е. устанавливается циркуляция металла между камерами.После того, как металл подогреется до достаточной температуры (1450 - 1600 С) через фурмы 3 наряду с подачей кислорода и угольной пыли включают подачу железорудного концентрата и флюсов. Подача топлива через фурму 9 сокращается или прекращается вовсе и подается лишь...

Номер патента: 723804

Опубликовано: 25.03.1980

Авторы: Александров, Иванов, Кадзов, Курилов

МПК: H05F 3/02

Метки: молниезащиты

...объекта. При этом навершины последних, как и в прототипе, может быть установлен потенциал,противоположный потенциалу вершинмолниеотводов над объектом,.Формула изобретения аказ 459/44одписное ЦНИИПИТираж 88 Способ может быть реализован следующим образом.Над объектом размещается изолирсванное металлическое тело (вершинамолниеотвода объекта), а рядом собъектом - известный одиночный молниеотвод с изолированной или заземленной вершиной, При возникновенииопасности разряда молнии иэ-эа приближения или образования грозовогооблака определяется преимущественная полярность зарядов в указанномоблаке и на упомянутую вершину молние отвода объекта от какого-либо вы.соковольтного источника подаетсяпотенциал противоположной указаннойполярности.В качестве...

Номер патента: 722808

Опубликовано: 25.03.1980

Авторы: Байконуров, Демченко, Курилов, Шериев

МПК: B65G 17/06

Метки: конвейера, пластинчатого, став

...грузовой и холостой ветвей выполнены в виде гибких элементов, снабженных гидроцилиндра. ми со встроенными демпферными приспособлениями, при этом стойки крепятся к основанию конвейера посредством разъемных захватных приспособлений.На фиг. 1 изображен предлагаемый став, общий вид пластинчатого конвейера лри расСтав пластинчатого конвейера, включающийсекции со стойками и опорными устройствами для направляющих грузовой и холостой вет..вей, выполненных в виде гибких элементов, о т л и ч а ю щ и й с я тем, что, с целью автоматической компенсации динамических нагрузок и изменения длины конвейера без установки дополнительных опорных стоек, направляющие грузовой и холостой ветвей снабжены гидроцилиндрами со встроенными демпферными...

Номер патента: 720765

Опубликовано: 05.03.1980

Автор: Курилов

МПК: H04L 7/02

Метки: импульсов, синхронизации, формирования

...регистр номера импульсов, выходы которого через последовательно соединенные блок элементов И, счетчик и переключается в положение, в котором элемент И 3 открывается и тактовые-импульсы от генератора 11 начинаютпоступать в счетчик 5 и в Формирователь 12, Из состояния счетчика 5 выдешифратор подключены к одному извходов триггера, выход которого через элемент И подключен к счетномувходу счетчика, о т л ич а ю щ е ес я тем, что, с целью повышения почитается число поступающих от генератора 11 импульсов, причем при поступ- мехоустойчивости, введены дополниленин на вход счетчика 5 количестватактовых импульсов, равного номерусинхроимпульса, счетчик 5 принимаетнулевае состояййе,причем на" выходе 40 45 дешифратора 8 появляется импульс, который...

Номер патента: 718938

Опубликовано: 29.02.1980

Автор: Курилов

МПК: H04L 7/02

Метки: импульсов, синхронизации, формирования

...9, а также зажимы 10 и 11 соответственно выхода основной последовательности и сцнхроцмпульсов.Работает устройство следующим образом,718938 Заказ 141/17 Изд. М 175 Тираж 729 ПО Поиск исное Типография, пр. Сапунова Блок 2 формирования основной последовательности преооразует последовательность тактовых импульсов в циклически повторяющуюся последовательность требуемой структуры, снимаемую с зажима 10, причем в начальный момент каждого цикла последовательности на дополнительном выходе блока 2 формируется импульс, который запускает генератор 6 пилообразного напряжения. В регистр 3 записывается номер требуемого синхроимпульса, равный количеству тактов между синхроимпульсом и импульсом на дополнительном выходе блока 2 формирования основной...

Номер патента: 717537

Опубликовано: 25.02.1980

Авторы: Бачманов, Курилов, Найгорин, Писарев, Санто, Суворов

МПК: G01C 25/00

Метки: измерительного, инклинометра, поверки, преимущественно, прибора

...для поверки инклинометров содержит установочное приспособление; состоящее иэ цангозого патрона 1 (на ф-,т 2 цанговый патрон ус- ..яовно показан в зертикальноМ положении) и ножек 2,"неподвйжное кольцо3 с противовесами 4, установленноена осях цангового патрона 1, подвижное кольцо 5 с закрепленнымина нем ориентир-буссолью б, урОз нем 7 и двумя компенсационными магнитами 8. Щкала 9 азимутов йскусств нного магнитного поля расположе=на на чейодвижном, кольце 3. На кольце 5, соосно с ним; устаноЖййГоколь-цо 10 с двумя магнитами 11-, создающиьг искусственное поле, преднаэнаЧенное дляповерки показаний азимутов:.Устройство имеет также шкалу 12 с"-"указателем 13 для"ойределенйя зенитного"угла -и стопорный винт 14, Шкала12 закреплена на...

Номер патента: 712940

Опубликовано: 30.01.1980

Авторы: Инников, Курилов

МПК: H03K 5/13

Метки: задержки

...КС-цепи 3 сигнал поступает на вход второго формирователя, содержащего несколько последовательно включенных каскадов 4-1, 4-2, На прямом и инверсном выходах первого каскада 4-1 формируются сигналы трапецеидальной формы, причем в точке объединения прямого, и инверсного выходов формируется сигнал с импульсами треугольной формы с периодом, равным периоду входного сигнала, который поступает на второй каскад 4-2, обеспечивающий формирование амплитуды и длительности тактовых импульсов, формируемый сдвиг сигнала тактовой частоты по отношению к входному сигналу регулируется в пределах от 0 до 0,72 Т,.Работа предлагаемого устройства поясняется временными диаграммами, изображенными на фиг. 2, где а - сигнал тактовой частоты на входе первого...

Номер патента: 709384

Опубликовано: 15.01.1980

Автор: Курилов

МПК: B30B 9/30

Метки: брикетировочный, многоканальный, пресс

...подшипниках устацотлець кривощипь 3 и Г, .т кривошипах устанотчтрт коленчатый вал 5 г. парнирно зякреплоцц тми ползунялтии 7. Ползуны перемешан тся в цяцравляк- тлих 8, находтплпхся в корпусе пресса. Па кривошипах устацоц.тепшесте; и 9 ц 1 О, находяитесл " зап",плац с тесте- нями 1 1 т2 соГчтпцтттеьтто о валя 1 34 4прямого и обратного ходов полэунов увеличивается производительность пресса. Многоканальный брикетировочный пресс, содержащий корпус и смонтированные в нем полэуны, матричные каналы, штемпели, коленчатый вал, кинематически связанный с ползунами и привод, о т л и - ч а ю щ и й с я тем, что, с целью повышения производительности, он снабжен кривошипами, кинематически связанными с приводом, в кривошипах выполнены опоры...

Номер патента: 705653

Опубликовано: 25.12.1979

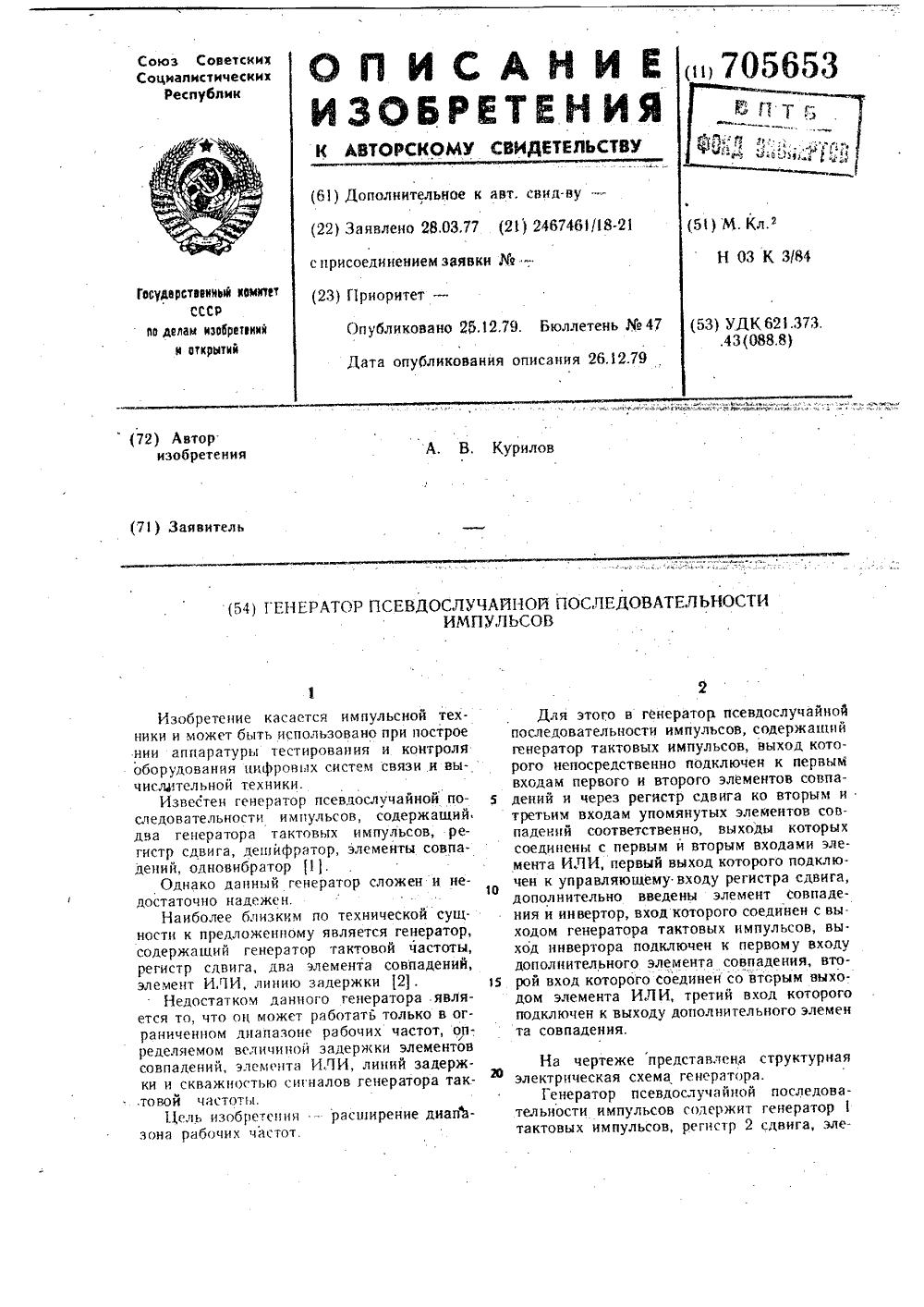

Автор: Курилов

МПК: H03K 3/84

Метки: генератор, импульсов, последовательности, псевдослучайной

...изобретения ЦНИИПИ Завы МЯ/В 2филиал ППП кПатентъ,Тараи 1 660 ПодиисиоеУжгород, ул. Проектная менты совпадения 3, 4, 5, элемент ИЛИ 6 и инвертор 7. На чертеже также показана выходная шина генератора 8.Генератор работает следующим образом, В течение действия тактового импульса (единицы) с выхода генератора 1 открыты элементы совпадения 3 и 4, которые совместно с элементом 6 в течение этого времени осуществляют суммирование по модулю два состояния разрядов регистра 2, с ко. торыми связаны элементы совпадения 3 и 4, причем суммированный сигнал снимается с инверсного выхода элемента ИЛИ 6 и подается на направляющий вход регистра 2. В момент окончания тактового импульса (пауза) элементы совпадения 3 и 4 закрываются, а элемент...

Номер патента: 702438

Опубликовано: 05.12.1979

Авторы: Бокман, Головкин, Курилов, Максимов, Ханин, Чистяков

МПК: H01R 33/10

Метки: лампы, патрон, прибора, светосигнального, электрической

...теплопроводящего материала.На чертеже изображен патрон для влектрической лампы светосигнального прибора.Патрон состоит из корпуса, у которого внутренний слой 1 выполнен из электпроводящего материала, например из сплава на основе меди, а наружный слойектроизопяционного материала,из сплава на основе окиси ВлюЗаказ 7601/4923 Подписное ПИ Т 3: . 7024 миния, зачерненного для улучшения теплоиалучения окисью хрома. К наружной поверхности корпуса прилегает держатель 3 и основание 4 из иаолируюшего материала, несущее центральный контакт и клеммы для подвода тока.Изготовление корпуса из двух слоев, отличающихся высокой теплопроводностью, дает воаможность интенсифицировать отвод тепла от цоколя лампы, Воз можность шлифовки наружного слоя 2...

Номер патента: 692591

Опубликовано: 25.10.1979

Авторы: Ванда, Зоммер, Козловский, Кривопуст, Курилов, Полевик, Федотов, Френкель

МПК: A01C 17/00

Метки: орган, рабочий, разбрасывателя, удобрений, центробежного

...На фиг. 1 изображен прености, к рабочим орган, вид сверху на фиг.ателей удоб- на фиг. 1.Рабочий орган содержит горизонтально врац нтробежных раз- щающийся диск 1 и установленные на немччающие горизон- эластичные лопатки 2, которые имеют,две растановленными на бочие поверхности 3 и 4. Диск и лопатки вы.полнены из эластичного материала.Рабочий орган работает следующим образом, Удобрения поступают в центр вращающегосярабочего органа и под действием центробежных сил распределяются по поверхности поля. Благодаря выполнению лопаток увеличивающимися по высоте и имеющими в горизонтальном сечении фор-му равнобедренного треугольника по мере удале.ния от центра диска, они содержат две рабочие поверхности 3 и 4, одновременно образую.щие...

Номер патента: 688983

Опубликовано: 30.09.1979

Авторы: Инников, Курилов

МПК: H03K 5/153

Метки: измерительных, импульсов, последовательностей, синхронизации

...сравнение испытательной (контрольной) последовательности, посту. пающей на вход устройства с линии, и эталонной последовательности, формируемой генератором 1. При наличии несовпадающих разрядов на выходе блока 6 появляется импульс. При подаче на вход Р триггера 4 импульса, определяющего начало процесса синхронизации, триггер переключается, открывая элемент 7 совпадений, через который импульсы несовпадений поступают на вход блока 6 запрета. Каждый импульс несовпадения запрещает один тактовый импульс на входе генератора 1, что обеспечивает сдвиг фазы эталонной последовательности на такт. Кроме того, каждый импульс несовпадения устанавливает с стчик 3 в нулевое положение, Таким образом, счетчик 3 считает количество тактов между...

Номер патента: 687592

Опубликовано: 25.09.1979

Автор: Курилов

МПК: H03K 13/24

Метки: квазитроичного, кода, формирователь

...квазитроичного ко н сотригдифработе.то достига форми- одержа- счетный тем, что ого кода ователе квазит ггер основной счетный ем Изо то матиИзв ного к и диффе татком низкая од которого соединен со входной шиной,и дифференциальный усилитель, выход которого подключен к выходной шине, введены инвертор и дополнительный счетныйтриггер, счетный вход которого соединенс выходом инвертора, вход которого подключен к выходной шине, причем единичные выходы основного и дополнительногосчетных триггеров соединены со входамидифференциального усилителя,Функционирование формирователя квазитроичного кода осуществляется следующим образом.Двоичный сигнал, подлежащий пре образованию в квазитроичный код, поступает на вход счетного триггера 1 и через...

Номер патента: 678685

Опубликовано: 05.08.1979

Автор: Курилов

МПК: H04B 3/46

Метки: восстановления, постоянной, сигнала, составляющей

...работает следуобразом.Импульсная последовательность спроизвольными уровнями, постояннойсоставляющей и кодовой структуройподается на нагрузочный резистор 12.На нагрузочном резисторе 12 сигнал678685 4Формула изобретения Составитель Е.ЛюбимоваТехред И,Анталош Корректор; А,Гриценко р И.Марховска аж 775 венного комит тений и откр Ра ская наб акаэ 4586/49 Тир ПодписноеЦНИИПИ Государст ета СССРпо делам изобре ытий113035, Москва, Ж, уш д. 4/5 ПП Патент, г.ужгород, ул.Проектна Фил складывается с постоянным напряжением, которое задается током управляемого источника 4, после чего суммарный сигнал детектируется по амплитуде диодами 6 и 7 и, соответственно, конденсаторами 8 и 9 относи 1 тельно опорного напряжения, создавая 5 на резисторах...

Номер патента: 675614

Опубликовано: 25.07.1979

Авторы: Алексеев, Дубкова, Курилов, Посвянский, Тарасов

МПК: H04L 7/04

Метки: контрольного, сигналов, синхронизации, эталонного

...поэлементный сдвиг эталоннс го сигнала относительно контрольного. Поразрядное сравнение выделенных слов и поэлементный сдвиг производят до тех пор, пока в Выделенных словах не будет зафиксировано несовпадение, При отсутств вии несовпадений в выделенных словах принимают решение об установлении синхронизации. При синхронизации псевдослучайных последовательностей, при длине контрольного сигнала, представляющего собой псевдо67,( 13случайную )1-цослсдос тел(ость М =- 2 1, ,Ос 1 ят 1 ц) гця,Слить 1.р;1.,1,цс с (ов, которое будст о(начать цецоцгорян)цуюся ком" онцагц(оСравцивас ум,Ч слове.Помехоустойчивость этого способа знячис г, ьцо выц(е, т. к. Веро(тцсст(. тог),:омехя соой) произоидет цмсццс ц зядацк)й; комбинации оцень мяла по...

Номер патента: 673813

Опубликовано: 15.07.1979

Автор: Курилов

МПК: F23D 13/00

Метки: газовая, горелка

...по ходу потока пластины, образующие со стенками камеры угол 10 - 60,На чертеже изображен продольный разрез газовой горелки.Горелка содержит охлаждаемый металлический кожух 1, камеру смешения 2, выходное сопло 3 и автономную камеру сго 1дЮ рания 4. Камера сгорания 4 содержит донышко 5 с кольцевыми щелями для выхода газа и кислорода, футерованную изнутри цилиндрическую стенку 6 и горловину-сопло 7, отделяющую камеру сгорания 4 от камеры смещения 2, причем по пепиметру камеры сгорания 4 установлены наклонные по ходу потока пластины 8, образующие со стенкой 6 камеры 4 угол 10 - 60.Горелка работает следующим образом.В камере сгорания 4 в атмосфере кислорода сгорает газ, развивая при этом высокую температуру и давление. Под действием высокой...

Номер патента: 668081

Опубликовано: 15.06.1979

Автор: Курилов

МПК: H03K 5/153

Метки: контрольного, сигналов, синхронизации, цифровых, эталонного

...контрольного 25и эталонного цифровых сигналов содержит эле.мент НЕТ 1, блок вьщеления 2 тактовой частоты, счетчик 3 импульсов, дешифратор 4, элементы И 5 и 6, генератор 7 эталонных сигналов,элемент НЕ 8, ЯЗ-триггер 9, блок несовпадений 3010, счетчик 11 несовпадений, дополнительныйдешифратор 12, блок элементов ИЛИ 13 и переключатель 14.Предложенное устройство работает следующимобразом. 35Контрольный сигнал поступает на блок выделения 2 и в блок несовпадений, 10, где он срав.нивается с эталонным сигналом той же структуры, вырабатываемым генератором 7, Выявленные несовпадения подсчитываются счетчиком 11 40в течение щи тактов, пока состояние последнего (п+1)-го разряда счетчика 3 разрешает про.хождение несовпадений через элемент...

Номер патента: 667358

Опубликовано: 15.06.1979

Авторы: Калинин, Курилов

МПК: B23K 11/10

Метки: детали, наплавки, поверхность, порошка, ферромагнитного

...сигнал о затухании колебаниЯсердечника в электрические импульсы команды исполнительному механизму,С целью; реализации данного способа изготовлена установка, которая- состоит из электромагнитной катушкис подвижным сердечником, корпуса,зубчатой рейки и вибратора,Корпусустайойген в-"сйецйальных направлЖощих . установка смонтирована на токарном станк 1 К 62 вместо резцедержате-ля, В патрон станка устанавливаетсядеталь, Деталь и сердечник подклю чаются к источнику переменного тока(к сварочному трансформатору ТС),Электрическая схема автоматичес кого"регулирования зазора между сердечником электромагнита и детальюсостоит из контактного пластика, установленного на подвижнОм сердечнике,рамки с намотанной проволокой, уста:новленной на корпусе...

Номер патента: 665001

Опубликовано: 30.05.1979

Авторы: Залевский, Красавцев, Куликов, Курилов, Левин, Лифенко, Мачикин, Подопригора, Чернета, Ярошевский

МПК: C21C 5/04

Метки: полупродукта

...лом сталкивают в камеру плавления 2, куда предварительно заливают порцию расплавленного металла. В камеру науглероживания 3 вдувают газ с угольной пылью фракцией 0,01 - 0,5 мм в количестве 2 - 10/о от массы загружаемого лома через донную фурму 4. В процессе вдувания пыли в чугун часть углерода (10 - 50%) сгорает в кислороде газа-носителя с образованием окиси углерода, остальная часть растворяется в металле. В качестве газа-носителя используют прсимущественно воздух (с возможным обогащением кислородом), а остающийся азот и образующаяся окись углерода, поднимаясь в расплавленном металле, увлекают его вверх по камере науглероживания, обеспечивая циркуляцию расплава через нагретый лом в камере плавления. По мере расплавления лома избыток...

Номер патента: 661751

Опубликовано: 05.05.1979

Автор: Курилов

МПК: H03K 5/153

Метки: импульсов, синхронизации, формирования

...содержащего генератор 1 тактовой частоты, блок 2 Формирования основной последовательности, счетчик 3, регистр 4 номера импульса, дешиФратор 5 нулевого состояния, с выхода 6 которого снимается синхроимпульс, и и сумматоров 7 + 7 п по модулю 2.Работает устройство следующим разом.По окончании слова основной последовательности на выходе блока 2 появ" ляется импульс, устанавливающий счетчик 3 в нулевое состояние, Импульсы с выхода генератора 1, поступая на вход счетчика 3, изменяют его состояние синхронно с генерируемой основной последовательностью, снимае3 Формула изобретения корректорВ.Синицкая актор Т.Орловс Гираж 1659 ЦНИИПИ Государственного по делам нзобретений 113035, Иосква, Ж, РаущЗаказ 2509/б писноеР омитета ССи Открытикая...

Номер патента: 660295

Опубликовано: 30.04.1979

Авторы: Власов, Крупский, Курилов, Пузанов

МПК: H04L 25/40

Метки: дискретной, информации, передачи, приема

...фильтра, а выходпредельного ограничителя подключен кразрешающим входам регистров сдвига.На чертеже изображена структурнаязлектрическая схема предлагаемогоустройства.устройство содный генератор 1,тор 2, Фазоинверт и" ЗО га 4, предельныйои,ул .Проектная,Фил ный счетчик 6, полосовой фильтр 7, амплитудный дискриминатор 8, частотный дискриминатор 9, фазовый дискриминатор 10, регистры сдвига 11, пре(дельный ограничитель 12.Получение сигнала, имеющего дискретный спектр достигается тем, что период битовой последовательности синхронизируется с началом периода сигнала несущей (опорной) частоты так, чтобы изменение амплитуды, частоты и фазы сигнала происходило в начале 10 каждого периода несущей, а на длительности периода все параметры...

Номер патента: 660227

Опубликовано: 30.04.1979

Автор: Курилов

МПК: H03K 5/153

Метки: импульсов, синхронизации, формирования

...Цель достигается тем, что в устройстве формирования импульсов синхронизации, содержащем генератор тактовои частоты, выход которого соединен с входом блока формирования основной последовательности, регистр кода синхропмпульсов, выходы которого подключены к первым входам и-сумматоров по модулю 2, выходы которых соединены со входами дешифратора нулевого состояния, вторые входы а-сумма66022 Формула изобретения Составитель М; НазаровРедактор Е. Караулова Корректоры: Е. Осипова и Т, Добровольская Заказ 68712 Изд. Мв 271 Тираж 1059 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4,5Типография, пр. Сапунова, 2 торов соединены с выходами блока формирования основной...

Номер патента: 652417

Опубликовано: 15.03.1979

Авторы: Балабанова, Курилов, Пыжов

МПК: F25B 15/06

Метки: абсорбционная, бромистолитиевая, холодильная

...испаритель 12 и насосов13,14 и 15,Установка работает следующим образом. Слабый раствор абсорбера 11насосами 14 и 15 подается через подогреватели 6,10 и 4 в нагреватель 9,в котором перегревается внешним теплоносктелем до высокой температуры,после чего направляется в генератор1. Здесь раствор самоиспаряется. Образующийся крепкий раствор направляется по лйнии 5 во вторую полостьнагревателя 4,а отсюда подается наорошение в генератор 2 низкого давления,который изнутри обогревается образующимися при самоиспарении растворапарами хладагента,укрепленный крепкийраствор подается по линии 7 в нагреб генераеватель ный на е генера-"25 ератором ором в что нагр сален послображен Цель достигается тем тор высокого давления и слабого раствора, устан линии...

Номер патента: 646429

Опубликовано: 05.02.1979

Автор: Курилов

МПК: H03K 3/84

Метки: генератор, импульсов, последовательности, псевдослучайной

...1 тактовой частоты, тактируемыйг 5триггер 2, сумматор 3 по модулю два,25 35 Т Тг Составитель РТехред О, Андре Матвеева о Корректор едактор Т. Орл равче я 44 Тираж 1059 ПЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д Заказ 1 писное 5 филиал ППП ф 1 Гатецт, г. Ужгород, ул. Проектная, 4 элементы задержки 4, 5, формирователи импульсов 6, 7, выходную шину 8,Работа генератора заключается в следующем.Тактируемый триггер 2 в момент5 действия тактового импульса, поступаю. щего с генератора 1, фиксирует на такт состояние выхода сумматора 3 по модулю два. Сигнал с выхода триггера 2 за- держивается эпементом задержки 4 и формируется формирователем импульсов 6, который обеспечивает...

Номер патента: 640934

Опубликовано: 05.01.1979

Авторы: Абрамович, Курилов, Левченко, Назаров, Полевик, Румянцев, Сапожников, Собко

МПК: B65G 53/60

Метки: линии, пневматической, транспортирующей, фильтрующее

...с траекторией движения материала.Ба чертеже представлена принципиальная схема устройства.Фильтрующее устройство установлено в пневматической загрузочной линии разбрасывателя удобрений и содержит кожух 1, установленный в верхней части кожуха Фильтр, выполненный в ви640934 Формула изобретения ЦНИИПИ Заказ 7440/16 Тираж Ю Подписное Филиал ППП Патент, г,ужгород, ул,Проектная,4 де сита 2, и патрубки 3 и 4 соответственно для ввода транспортируемогои отвода очищенного материала.Патрубок 3 для ввода транспортируемого материала подсоединен к боковойстенке нижней части кожуха 1, расположенной под ситом 2, и направленв сторону сита 2 вверх под острым 5углом к вертикальной оси кожуха 1.4 атрубок 4 для отвода очищенного материала в бункер-накопитель...

Номер патента: 627581

Опубликовано: 05.10.1978

Автор: Курилов

МПК: H03K 5/156

Метки: импульсов, пачек, формирования

...второйвход которого соединен с выходом блокасборки, введен элемент НЕ, вход которогоф5 подключен к второму входу триггера, второй выход которого соединен с первымвходом блока сборки, второй вход которогочерез делитель частоты соединен с выходомэлемента И, другой вход которого соО единен с выходом элемента НЕ и с входомэлемента задержки,На фиг. 1 представлена структурнаяблок-схема устройства для формированияпачек импульсов; на фиг, 2 - временная5 диаграмма его работы,Устройство для формирования пачек импульсов содержит генератор 1 тактовойчастоты, входной блок 2, триггер 3, элемент И 4, делитель 5 частоты, элемент 6задержки, блок 7 стробирования, блок 8сборки и элемент НЕ 9.Устройство работает следующим образом.На...

Номер патента: 626328

Опубликовано: 30.09.1978

Авторы: Афендиков, Кузьмин, Курилов, Литвин

МПК: F25B 1/06

Метки: холодильно-деаэраторная

...цз эжектора 1 первоипс:1 ц, цспарцтеля 2, потребителя 3 холод,секции 4 конденсатора-деаэратэра,э;ксктора 5 второй ступени, насоса б, втс рой с;кц 1 ш 7 коцдсцсатора-деаэратора, насоа Я хцмц 1 сскц очцщс;шой воды, цд,щей ц" деаэрапцю, ц сборного бака 9 деаэрцпевакц ой воды.Работает установка следующим образом.10 Эжектор 1 первой ступени отсасывает пары низкого давления и нагнетает их в перву 1 о секцию 4 конденсатора-деаэратора, Охлсждсццьц 1 В пспарцтсле 2 хладопосцт ль цо;тастся к потрсбцте,по 3 холода и 15 слш;астся отсплс:1 цым обратно в цспарцтсл 1. Конденсация паров в первой секции .1 конденсатора-дсаратора осуществляется химически очццтсн 11 ой Водой, подаваемой насосом 8. Прц этом Вода частнчцо деаэрц рустся, а...

Номер патента: 598938

Опубликовано: 25.03.1978

Авторы: Граховский, Дементьев, Калинович, Качинский, Костоглот, Курилов, Лебедев, Левитасов, Плетенец, Подопригора, Рыбалко, Сапожник, Седов, Старов, Ткаченко, Файнерман

МПК: C21C 5/48

Метки: глубинной, металла, продувки, фурма

...и стойкости фурмы.Это достигается тем, что каждое сопло фурмывыполнено выступающим в виде двух концентрично расположенных труб, образующих центральный - Й для подачи кислорода и периферийный - для подачи газа каналы, причем длина выступающей частисопла равна 100-400 диаметрам кислородного канала, а отношение величии;ы зазора между трубами кдлине соила равно 0,0005-0,0020,На чертеже,изображена предлагаемая фурма,продольный разрез,Фурма иьюет водоохлэждаемый корпус 1 и вы.ступающие сопла 2, состоящие из двух концентрично расположенных труб 3 и 4, ио внутренней из которых подается кислород, а по внешней - природный газ,Величину зазора между концентрично рэсполо.женными трубами устанавливают в зависимости отдлины выступающей части сопла,...

Номер патента: 598226

Опубликовано: 15.03.1978

Авторы: Курилов, Тарасов

МПК: H03K 5/153

Метки: контрольного, сигналов, синхронизации, цифровых, эталонного

...НЕТ 4, 10 Вб, - триггер 5, элементы И 6, 7, элемент НЕ 8, дешифратор 9, счетчик импульсов 10 и шину контрольного сигнала 11.Устройство работает следующим обра- )6 зом.Контрольный сигнал по шине 11 одновременно поступает на блок 1 и блок 3. Блок 1 запускает генератор 2 и сЧетчик 10. На блоке 3 производится поразрядное сравнение контрольного и эталонного слова длиной 2 д разрядов (бит). Сигнал наличия первого несовпадения в выделенном слове устанавливает на выходе триггер 5 в единичныйИ потенциал (фиг, 2, вых. 5), В этом случае при поступлении сигнала с выхода а дешифратора 9 на элемент 6 формируется сигнал сдвига эталонной последовательности на такт.Сигналу наличия несовпадений разрешается устанавливать на выходе триг-. гера 5-единичный...

Номер патента: 594237

Опубликовано: 25.02.1978

Авторы: Курилов, Орлов, Рогожин, Хомский, Эпштейн

МПК: E01D 21/00

Метки: блоков, монтажа

...для натяжения арматурных пучков, Для предотвращения раскачивания люлька 5 посредством винтовых Упоров 16 прикрепляет- Бся к монтируемому блоку 17. Для передвижения устройства по пролетному строению в хвостовой части опорной балкии на поперечнойраспределительнойбалке 7 имеются нзхзточные колеса 18. 30Для предотвращения боковых смещенийОпорной балки 1 установлены Ограничители 19, закрепленные нз пролетномстроении,СтрОПОБОчное,приспОсобление 4 Вместе с монтируемым блохом 17 установле"но нз Опорнойплощадке 9 с знтиФрикционным покрытием, расположенной напереДней части Опорной балки 1 у исоединено посредством толкающего приспособления 3 типа фзркОПз с кроншфейнзмн 20 жестко закрепленными наопорной балка 1.УстрОЙстВО рабОтзет...
