Курилов

Номер патента: 879202

Опубликовано: 07.11.1981

Авторы: Ворона, Коваленко, Коробчанский, Курилов, Куруленко, Посмык, Приходько, Пыжов

МПК: F25B 29/00

Метки: абсорбционный, агрегат, бромистолитиевый, производства, тепла, холода

...испарителем низкого давления и абсорбером низкого давления, и оросительные планки 35 и 36 соответственно для конденсата и раствора в испарителе и в абсорбере низкого давлений (аналогичные планки в отсеках 27 и 28 на чертеже не показаны), Кроме того, агрегат содержит вакуум-насос 37, прокладки 38 и 39 и прижимные плиты 40 и 41, между которыми зажимаются пластины с прокладками. Отсеки 29 имеют тепловой контакт сотсеками 30 и включены в циркуляционный контур потребителя 6 холода, Отсеки 32 имеют тепловой контакт с отсеками 27 и включены в циркуляционный контур потребителя 5 тепла. Отсеки 28 имеют тепловой контакт с отсеками 31, первые из которых служат испарителем высокого давления, а вторые - абсорбером низкого давления,Работа...

Номер патента: 867921

Опубликовано: 30.09.1981

Авторы: Вейдэ, Курилов

МПК: C10F 5/00

Метки: многоступенчатой, сушки, торфа

...в атмосферу а подсушенный торф поступает в корпус 2, в который системой циркуляции сушильного агента 7 нагнетается сушильный агент (воздух), и подсушенный торФ в прямотоке с сушильным агентом поступает в систему 10 пылеосаждения. Из системы 10 пыле- осаждения воздух удаляется в атмосферу, а подсушенный торф поступает в корпус 3 и последовательно проходит через корпуса 4 и 5 в противотоке с сушильным агентом, подаваемым системой циркуляции сушильного агента 8 и подогреваемым в калорифере 14. Сушильный агент, пройдя корпуса 5-3 поступает в скруббер-теплообменник 15, где за счет тепла сокового пара третьей ступени, нагревает промежуточный тепло- носитель (воду), нагнетаемый насосом 18 в испаритель 17. Сухой торф иэ системы 13...

Номер патента: 863428

Опубликовано: 15.09.1981

Авторы: Вейдэ, Курилов

МПК: B30B 15/30

Метки: брикетного, подающее, пресса, штемпельного

...под некоторым углом к направ 863428лению движения штемпеля пресса. Барабан 4 установлен в корпусе 6, причем ось одной из камер 5 барабана 4 совпадает с осью штемпеля пресса, а приемные камеры 1 расположены над частью других камер 5. На барабане установлен венец 7 колеса червячной (или зубчатой) передачи, находяш,ийся в зацеплении с червяком (или шестерней) 8, на котором устанрвлен мальтийский механизм 9 механизма прерывистого движения барабана. Ведущее звено 10 механизма прерывистого движения барабана кинематически связано с приводом пресса.Подающее устройство работает следующим образом.Брикетируемый материал, поступающий в приемную камеру 1, шнековыми питателями 2 (или барабанными 3) подается в камеры 5 барабана 4. Заполнение каждой...

Номер патента: 859055

Опубликовано: 30.08.1981

Авторы: Бердический, Вейсбейн, Курилов, Поляков, Тернавский, Школьников

МПК: B23D 17/04

Метки: ножницы, проката, резки

...что рычаг 6 установлен между направляющими 2 и на нем укреплен подвижный нож 7, рез получается качественным.Использование предлагаемых ножниц позволяет улучшить качество реза. о эобретени Формула Ножницы для ренину с направляю На фиг.Ьиг. 2 Изобретение относится к обработке метал. лов давлением н может быть использовано для нарезки штанг проката на мерные длины,Известны ножницы для резки проката, содер. жащие станину с направляющими, на выступе, которой установлен неподвижный нож, рычаг, шарнирно закрепленный одним концом на станине и соединенный другим концом с приводом качания, а также подвижный нож 11Недостатком известных ножниц является10 невысокое качество реза.Цель изобретения - улучтаение качества Указанная цель достигается...

Номер патента: 858724

Опубликовано: 30.08.1981

Авторы: Коршунов, Курилов, Подшибякин

МПК: A23K 1/00

Метки: жвачных, животных, корма

...что способ обработкиказеина Формальдегидом (группа 2)снижает в преджелудках на 8,15, увеличивает в кишечнике на 4,49 посравнению с контролем переваримость 10 сухого вещества. Коэффициент переваримости в этой группе овец снижаетсяна 2,.14.Способ обработки казеина предлагаемым способом (третья группа) неснижает коэффициент переваримости сухого вещества, а также переваримостьсухого вещества в преджелудках и кишечнике.Данные по переварймости клетчаткирациона в пищеварительном трактеовец при разных способах обработкиказеина представлены в табл. 2.Проведенные исследования показывают, что в желудочно-кишечном тракте овец второй группы переваримость ф клетчатки снижается на 4,09, Третьей группе овец скармяивали казеин,обработанный...

Номер патента: 855060

Опубликовано: 15.08.1981

Авторы: Авдеева, Вакуленко, Гудов, Култыгин, Курилов, Морозова, Носов, Панфилова, Подольская, Резников, Рощин, Семененко, Соляников, Сырейщикова, Шиленко

МПК: C22C 38/60

Метки: сталь

...0,8-2,5Никель 1,5-3,15Ванадий 0,06-0)18Селен 0,03-0,12Алюминий 0,02-0,06Азот 0,002-0,012Железо ОстальноеВ качестве примесей сталь можетсодержать серу до 0,0353 и фосфордо 0,035,Химический состав и механическиесвойства предлагаемой и известнойстали даны в таблице,Иэ таблицы видно, что при практически одинаковой твердости и прочности у предлагаемой стали гораздоболее высокие характеристики пластичности, особенно относительного суже"ния (более чем в 2 раза) и вязкости( в 1,7- 1,8 раза), Гораздо болеевысокий комплекс свойств у предлагаемой стали может быть полученбеэ специальной термической обработки - в горячекатаном состоянии, вто время как известная сталь должнаподвергаться закалке с высоким отпуском Зерно измельчается болеечем в 2,2...

Номер патента: 849455

Опубликовано: 23.07.1981

Автор: Курилов

МПК: H03K 3/286

Метки: счетный, триггер

...усилителя 3, с вьюсодом логического элемента 6 и через элемент за84045держки 7 связан со входом К и первымвходом логического элежйта 6, причемвтарые входы логических элементов обьединены и подключены ко входному зажиму,а третьи входы подключены к соответствующим выходам триггера,Устройство работает следующим образом.Йопустим, что в исходном состояниина выходе логического элемента 1 "единица",Первый импульс, поступающий на входсчетного триггера, проходит черезэлемент 6 на вход элемента 2, с появлениемкоторого начинает переключаться ЙЬ-тритгер, и на второй вход дифферещиальногоусилителя 3, формируя на его выходе им-пульс отрицательной полярности. Послепереключения РЬ-триггера единица" появляется на выходе логического элемента...

Номер патента: 843224

Опубликовано: 30.06.1981

Автор: Курилов

МПК: H03K 13/24

Метки: квазитроичного, кода, формирователь

...выход которого подключен кФормула изобретения Формирователь квазитроичного кодапо авт, св. У 687592, о т л и ч аю щ и й с я тем, что, с целью повыше 25 ния устойчивости работы, единичныйвыход основного счетного триггерасоединен с информационным входом дополнительного счетного триггера,инверсный выход которого подключен30 к:информационному входу основногосчетного триггера.Источники информации,принятые во внимание при экспертИзе1,Авторское свидетельство СССРВ 687592, кл. Н 03 К 13/4, 1978.(прототип). 35 3 8432информационному входу основного счетного триггера,На фиг, 1 представлена стуктурнаяэлектрическая схема предлагаемогоформирователя; на фиг, 2 - временныедиаграммы, поясняющие его работу,формирователь содержит основной1 и...

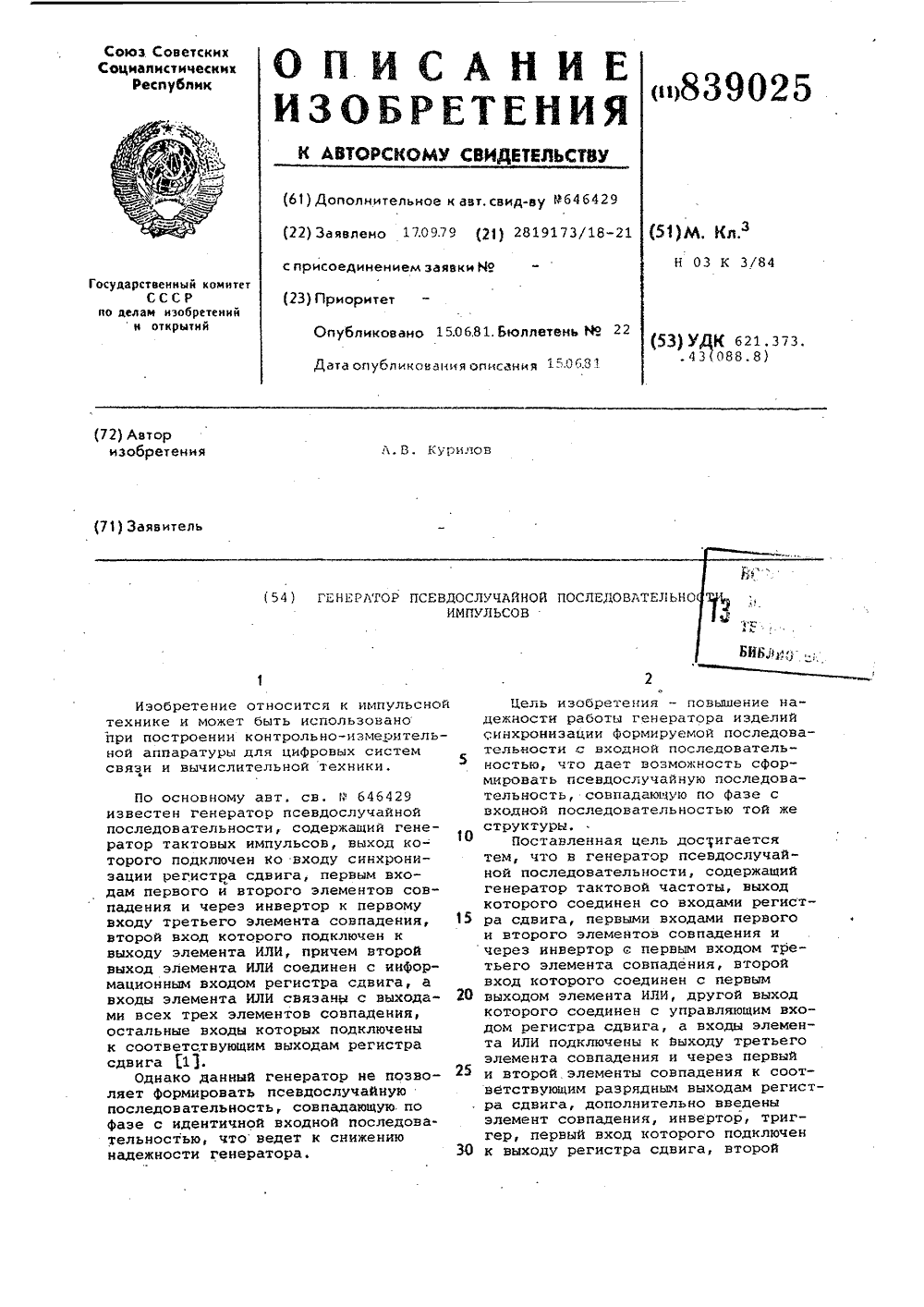

Номер патента: 839025

Опубликовано: 15.06.1981

Автор: Курилов

МПК: H03K 3/84

Метки: генератор, последовательностиимпульсов, псевдослучайной

...открытом состоянии элементы 3 и 4 совпадения. В течение действия тактового импульса (единицы) от генератора 1 тактовой частоты через элементы 3 и 4 совпадений и элемент ИЛИ 7 сигналы , с выходов соответствующих разрядов регистра 2 сдвига поступают на информационный вход регистра 2 сдвига. В момент окончания тактового импульса (ноль) элементы 3 и 4 совпадения закрываются, а элемент 5 совпадения открывается, блокируя на длительность паузысостояние выходов элемента ИЛИ 7 до поступления нового тактового импульса, выполняя таким образом функции первого разряда регистра 2 сдвига, Кроме того, совокупность элементов 3 и 4 совпадения и элемента ИЛИ 7 обеспечивают сложение по модулю двух сигналов, поступающих с выходов соответствующих разрядов...

Номер патента: 829800

Опубликовано: 15.05.1981

Авторы: Гаврилов, Курилов, Лукьянов

МПК: E02F 3/40

Метки: ковш, экскаватора

...ковша на тяжелыхи неоднородных грунтах,Указанная цель достигается тем,что ковш снабжается прикрепленной ккрестовидной раме клиновидной режущелопастью, носовая часть которой рас"положена перед круглыми чашами, азадняя - между ними.На,Фиг, 1 изображен ковш, видсбоку; на фиг. 2 - то же, вид спереула изобретения фор Ковш экск В, 604916., о О тем, что, ссв.й с янадежи аватора по автт л и ч а ю щ ицелью повышения и Ковш состоит из двух круглых рических чаш 1 и 2, обраэующи боковые стенки и закрепленных на крестовидной раме 3, огибающей чаши 1 и 2 сзади. В нижней части рама 3 заканчивается проушинами 4, к которым прикреплена стойка 5, огибающая чаши 1 и 2, и заканчивающаяся клиновидной режущей лопастью б. При этом режущая лопасть б носовой...

Номер патента: 827697

Опубликовано: 07.05.1981

Авторы: Гаврилов, Качалов, Кузнецов, Курилов

МПК: E02F 3/40

Метки: ковш, профилировочный, экскаватора

...энергии и приводит к снижению производительности экскаватора. Вместе с тем, применение профилировочных ковшей с откосниками в виде плоских ножей оказывается эффективным на сравнительно однородных, слабых грунтах. При наличии же древесных включений (например, в торфяной залеже) конструкция ковша обеспечит их прорезание и подвержена заклиниванию, а при наличии плотных абразивных грунтов плоские ножи будут подвержены быстрому износу,Цель изобретения - повышение производительности профилировочного процесса.Это достигается тем, что откосообразователи выполняются из самовращающихся вогнутых режущих дисков с конусообразными внутренними поверхностями, нижние части которых расположены с перекрытием передних кромок боковых стенок,На фиг, 1...

Номер патента: 823504

Опубликовано: 23.04.1981

Авторы: Гаврилов, Курилов, Лебедев

МПК: E02F 3/40

Метки: ковш, экскаватора

...к концу заполнения ковша, что отрицательно сказывается на энергоемкости копания. Цель изобретения - снижение энерго-емкости копания,Указанная цель достигается тем, что режущие части круглых чаш выполняются с равномерно расположенными по их периметру радиальными вырезами.На фиг, 1 изображен ковш, вид сбоку;: на. фиг. 2 - то же, вид спереди; на фиг. 3 - одна из чаш; на фиг. 4 - разрез А - А на фиг, 3. 2Ковш содержит сферические стенки в виде круглых чаш 1 и 2, установленных на крестовидной раме 3. При этом режущие части 4 и 5 чаш 1 и 2 выполнены с равномерно расположенными по их периметру радиальными вырезами 6.В процессе работы за счет создаваемого экскаватором усилия режущие части 4 и 5 чаш 1 и 2 внедряются в грунт, наличие вырезов 6...

Номер патента: 822099

Опубликовано: 15.04.1981

Авторы: Возмитель, Курилов, Плахотнюк

МПК: G01R 33/12

Метки: параметровферромагнитных

...дифференциальный индукционны преобразователь 1, в котором форуется сигнал (фиг. 2), поступающий через переключатель 6 рода рабо-ты на вход синхронного детектора 7, ,работа последнего синхрониэируется формирователем 8 строб-импульса, вследствие .этогона выходе синхронрый осуществляет перевод амплитудно-импульсной модуляции в широтную (интервал). Формирование сигнала управления импульсного модулятора обеспечивает реализацию временного квантования с равномерным шагом и реализуется цепью, состоящей из генератора 11 с задержанной обратной связью, делителя 12 частоты, блока 13 управления измерительного тракта. Наличие указанной цепи позволяет реализовать известный метод средних узлов численного интегрирования, и в совокупности с...

Номер патента: 819528

Опубликовано: 07.04.1981

Авторы: Бабушкин, Курилов, Петраковский, Пыжов

МПК: F25B 15/06

Метки: абсорбционная, бромистолитиеваяхолодильная

...низкого давления, воздушныйдесорбер 5, испаритель б высокогодавления, испаритель 7 низкого давления, насосы 8 и 9, теплообменник10, насосы 11 и 12, линию 13 крепкого раствора и линию 14 жидкогохладагента.Работа установки происходитследующим образом.Слабый раствор, нагревается внеш"ним источником тепла в нагревате"ле 1, после чего самоиспаряетсяпри переменных давлениях в регенераторе 2. Образующийся крепкий раст вор по линии 13 поступает в абсор -бер 3 высокого давления, Здесь раствор поглощает пары хладагента,поступающие из испарителя б высокого давления. Образующийся раствор 20 направляется насосом 8 через тепло"обменник 10 в абсорбер 4 низкогодавления, который охлаждается водой,подающейся насосом 9 из испарителяб высокого давления....

Номер патента: 813741

Опубликовано: 15.03.1981

Автор: Курилов

МПК: H03K 5/153

Метки: импульсов, синхронизации, формирования

...5.2, 5.к - сумматоров по модулю два, выходной зажим 6 основной последовательности, выходной зажим 7 последовательности синхроимпульсов, элемент 8 совпадений, КЬ-триггер 9, счетчик 10 с управляемым коэффициентом счета. Выход генератора 1 тактовой частоты соединен со схемой 2 формирования основной последовательности и через элемент совпадения 8 - со счетным входом счетчика 1 О, выход которого соединен с первым входом К 8-триггера 9 и выходным зажимом 7 последовательности синхроимульсов. Первые входы схем 5.1, 5,2, 5. н, сумматоров по модулю два, соединены со схемой 2 формирования основной последовательности, вторые входы связаны с регистром 3 номера синхроимпульса, а выходы через дешифратор 4 нулевого состояния подключены ко второму входу...

Номер патента: 812249

Опубликовано: 15.03.1981

Авторы: Артюшин, Гопка, Зиновьев, Коломиец, Курилов, Новиков, Полтавец, Сакал, Швейцаров, Ябчинский

МПК: A01K 5/02

Метки: кормораздатчик

...изобретения Ьыгрузное устройство выполнено в виФ де параллельно установленных валов 5 со сплошньвюи винтовьафи навивками 6, образующими шнеки. Левый конец каждого валаразмещен в цилиндрической камере 7 с торцовой стенкой 8 и окном 9, выполненным у края камеры 7. Кромка 10 конца винтовой навивки6 на каждом валу 5 расположена на расстоянии от торцовой стенки 8, равном 0,5-0,75 шага винтовой навивки, при этом каждый вал снабжен эакреплецной у торцовой стенки лопаткой 11, имеющей форму отрезка. винтовой навивки с длиной внешней дуги 12, равной 0,2-0,25 ее шага. Кромка 13 лопатки 11, обращенная к торцовой стенке 8, направлена по касательной к валу 5, а ее другая кромка 14 расположена радиально к валу и диаметрально противоположно...

Номер патента: 802742

Опубликовано: 07.02.1981

Авторы: Балабанова, Курилов, Пыжов

МПК: F25B 15/06

Метки: абсорбционнаяхолодильная, бромистолитиевая

...показаны насос 13 дпя рециркупяции хладагента в испарителе, насосы 14 и 15 дла рециркуляции перекачиваниа слабого раст,вора, гидравлический затвор 16, конденсатор 17 и линия 18 сокового пара. Работа установки осуществляется следующим образом.Острым паром в генераторе 1 при высоком давлении из водного раствора бромистого лития выделяется соковый пар хпадагента (воды), который по линии 18 подводится к тепнообменной поверхности генератора 4. ,В генераторе 4 происходит довыпаривание раствора, Образу-, ющиеся здесь пары хлацагента низкого давления сжижаются в конденсаторе 17 и отсюда вместе с конденсатом сокового, пара поступают через гидравпический затвор 16 в испаритепь 5. Жидкий хлада-, гент в испарителе 5 рециркулируется насосом 13 и...

Номер патента: 791957

Опубликовано: 30.12.1980

Авторы: Бачманов, Курилов, Найгорин, Писарев, Суворов

МПК: E21B 47/02

Метки: приборов, скважиннных

...несущую раму 1, карданную подвеску 2, раму термокамеры 3, к раме термокамеры крепятся теплоизолирующие конуса 4, один из которых подпружинеи для компенсации теплового расюирения корпу са контролируемого прибора, на них крестится теплоизолирующнй. кожух 5, внутри которого находится контролируе ьнй прибор,в нижней части рамы термокамеры укреплен хвостовик б,за который водилом 7 термокамера приводится в движение.Водило Укреплено на наклонном валу 8,вращаемом с помощью маховика 9 в колонке 10,установленной на столе 11.Тепловой режим задается термостатом 12.По щлангам 13 теплоноситель подается в термокамеру,все операции управления производятся с пульта 14.На наклонном валу установлен отсчетный лимб 15. В качестве теплоносителя можно...

Номер патента: 791473

Опубликовано: 30.12.1980

Авторы: Ильин, Курилов, Мищенко, Скичко, Солонин, Юнаков

МПК: B23D 25/12

Метки: проката, резки

...ручей каждого барабана расположен между группами,имеющими разное количество ножей.На фиг.1 показано устройство, общий вид; на Фиг.2 - разрез А-А на30 Фиг,1.Устройство содержит два барабана 1 и 2, связанные с приводом вращения и несущие взаимодействующие между собою ножи 3 и 4, 5 и 6 и ручью 7 для перемещения проката и поворотную подающую проводку 8. Ножи 3-6 имеют длину составляющую часть длины образующей барабана и образуют две группы 3, 5 и 4, 6. Ручей 7 расположен между группами нофей 3 и 5, 4 и 6, Количество ножей в группах 3, 4 не равно количеству ножей в группах 5 и 6. В случае обрезки переднего конца группы 3, 4 будут иметь по одному ножу. Для резки на мелкие куски в случае.бурежки может быть установлено в зависимости...

Номер патента: 783960

Опубликовано: 30.11.1980

Автор: Курилов

МПК: H03K 3/84

Метки: генератор, импульсов, последовательностей, псевдослучайных«

...2 сдвига, а при наличии паузы (единица на выхо- де инвертора 5) состояние выхода сумматора 4 по модулю два записывается в регистр 3, что обеспечивает разделение последовательности на выходе сумматора 4 по модулю два на после- И 1 довательиость четных и нечетных импульсов, имеющих вдвое меньшую частоту. На выходе регистра 2 последовательность нечетных импульсов сдвинута на Ь тактов, а на выходе регистра 3 3 последовательность четных импульсов сдвинута на К тактов, прйчем последовательности четных и нечетных импульсов имеют в пределах такта взаимный сдвиг на длительность тактово- З) го импульса. При суммировании по модулю два последовательностей четных и нечетных импульсов на выходе сумматора 4 формируется псевдослучайная...

Номер патента: 773090

Опубликовано: 23.10.1980

Авторы: Камчатный, Ковалев, Курилов, Оробцев, Подопригора, Рабинович, Сапронов, Сладкоштеев

МПК: C21C 7/06

Метки: брикет, стали

...материал при следующем соотношении ингредиентов, вес, Ъ.Марганцевая руда 35 - 55Плавиковый шпат 4 - 7Обожженный доломит 1 - 3У глеродсодержащийматериал 12 - 25Восстановители наоснове алюминия икремния773090 СераФосфорКремнийНикельМедьТитанАлюминийУсвоение марганцаруды составляет 90,0,032 0,016 0,30 0,02 0,06 0,041 0,019 иэ марганцевой Использование предлагаемых брикетов для обработки стали позволяет проводить продувку металла до бОлее низкого содержания углерода в металле по сравнению с заданным, в результате этого оказывается возможным вес ти плавку на относительно низком посравнению с высокоуглеродистой сталью расходе жидкого чугуна. Вместе с тем сокращается расход раскислителя, так как углерод, содержащийся в брикете, также снижает...

Номер патента: 766653

Опубликовано: 30.09.1980

Авторы: Витлин, Курилов, Маев, Моргулис-Якушев, Савин

МПК: B04C 5/28

Метки: вихревой, воздухоочиститель

...элементов жесткуюсвязь при воздействии сжимающих усилий в осевом направлении, возникающихпри сборке, установке на тракторе,транспортировке и складировании воздухоочистителей.Верхняя часть корпуса 1 выполнена эа одно целое с крышкой 2 и сепарационными элементами 4. Нижняячасть корпуса выполнена за одноцелое с крышкой 3, патрубками б иребрами 8. В месте соединения 9 наверхней части имеется паз, а на нижней - выступ.Работает устройство следующимобразом.Под действием разрежения, создаваемого двигателем (не показан), загрязненный воздух поступает в сепарационные элементы 4 к завихрителям5, где приобретает вращательное движение. При этом частицы пыли поддействием центробежных сил отбрасываются к стенкам и попадают в нижнюючасть корпуса 1,...

Номер патента: 750716

Опубликовано: 23.07.1980

Автор: Курилов

МПК: H03K 5/156

Метки: импульсных, модуляции, последовательностей

...- временные диаграммы.Устройство модуляции импульсных последовательностей содержит генератор тактовой частоты 1, входное устройство 2, триггер 3, входы которого соединены с выходами генератора тактовой частоты 1 и входного устройства 2, а выходы - со входами блока 5 4 совпадения и блока 5 сборки, ин-. вертор б, вход которого соединен с выходом генератора тактовой частоты 1, а выход - со входом блока 7 задержки, блок 8 стробирования, входы 2 О которого соединены с выходами блока 7 задержки. и блока 5 сборки, выход которого соединен с выходом устройства, делитель 9 тактовой частоты, причем вход делителя тактовой частоты 9 соединен с выходом генератора тактовой частоты 1, а выход - со входом блока 4 совпадения, выход которого соединен со...

Номер патента: 748838

Опубликовано: 15.07.1980

Автор: Курилов

МПК: H03K 5/153

Метки: импульсных, последовательностей, синхронизации

...управляемый сигналом с вы хода элемента 5, тактовые импульсы (фиг. 26) запускают генератор 3 эталонной последовательности, На элементе 4 несовпадеИНя сравниваются измерительная (фиг. 2 а) и эталонная (Фиг. 2) последовательности, Сигналы с выхода элемента несовпадения (Фиг. 20) поступают на вход элемента б и на другие входы которого поступают сигналы с выходов синхрогенератора 11 (фиг. 28) и триггера 10 (фиг. 2 эд, на входы которого сигналы подаются с шины 15 (фиг. 2 Ъ) ис выхода элемента 8 (фиг. 2 и). Сигнал, сформированный на выходе элемента б И (Фиг. 2 к), устанавливает триггер 9 40 в положение (фиг, 2), при котором открыт элемент 7 И, на другой вход которого поступает проинвертированный сигнал (фиг. 2 и) синхрогенератора. Сигнал с...

Номер патента: 748836

Опубликовано: 15.07.1980

Авторы: Алексеев, Курилов

МПК: H03K 5/13

Метки: квазитроичного, кода, формирователь

...триггера, вход которого связан с входом Фор-. мирователя.5Временная диаграмма работы формирователя приведена на фиг, 2.При действии на входе счетного триггера последовательности импульсов, на его прямом и инверсном выходах фор- р мируются перепады в противофазе.В исходном состоянии, (непосредственно перед формированием положительного перепада на инверсном выходе и отрицательного на прямом) через диоды 1 и 2 протекают прямые токи, накапливая в их базах заряды, В .момент Формирования на инверсном выходе положительного перепада, а на прямом вы- ходе отрицательного в базе диода 2 происходит рассасывание неосновных 20 носителей, а в цепи диода 1 по"прежнему протекает прямой ток, но меньшей величины (практически это достигается тем, что...

Номер патента: 746895

Опубликовано: 05.07.1980

Автор: Курилов

МПК: H03K 5/153

Метки: контрольного, сигналов, синхронизации, цифровых, эталонного

...которого соединен с первым входом блока несовпадений, второй вход которого подключен к, выходом последне о разряда счетчика 10тактов и входом схемы запрета, а выход схемы запрета подкаочен ко входуустановки в ноль счетчика тактов.Функциональная схема. устройства приведена на чертеже и конструктивно содержит счетчик 1 тактов, дешифратор 2,блок 3 выделения тактовой частоты, генератор 4 эталонного сигнала, блок 5несовпадений, схему 6 запрета, триггер7, элементы 8 и 9 сбвпадения и инверторы 10 и 11,Устройство работает следующим образом,9 блоке 5 несовпадений осуществляет-ся поразрядное сравнение контрольйого ффсигнала, поступающего на вход устройст"м с линии, и эталонного сигнала, формируемого генератором 4. Выявленное не совйадение...

Номер патента: 746892

Опубликовано: 05.07.1980

Автор: Курилов

МПК: H03K 5/13

Метки: импульса, синхронизации, формирования

...вторым входам элементов И, выходы которых подключены ко входам соответствующих разрядов счетчика вычитания, выход которого через дешифратор нулевогосбстояйия счетчика подключен кдругомувходуЖ-триггера, введены инвертор идвухразрядный регистр сдвига, вход первого разряда которого соединен с выходом дешифратор нулевого состояния счетчика, выход второго разряда соединен со вторым входом Р 8 -триггера, вход инвертора соединен с выходом генератора тактовой.частоты, а выход - со входом им- пульсов сдвига двухразрядного регистра сдвига,.Яа чертеже представпена функциональная схема устройства, где 1 - генератор тактовых импульсов, 2 - распределитель, 3 - дополнительный элемент И, 4 -К 5- триггер, 5 - счетчик вычитания, 6.1, 6;2;, б,г...

Номер патента: 743942

Опубликовано: 30.06.1980

Авторы: Курилов, Пазухин, Хомский

МПК: B66C 11/06

Метки: крану, люлька, навесная, шлюзовому

...в трубчатой направлявшей 5 посредством фиксаторов 7, выполнен. ных в виде болтового соединения.Телескопические подкосы 4 объединяются между собой фиксаторами 8, выполненными в виде болтового соединения.Рабочая площадка 1 по всему периметру ограждена перилами 9, причем со стороны блока имеет убиряющиеся стойки 10, обесне- циВ(5 ющие Возможность размс 5 цения домкрятов д,5 Ият 5 гжени 5 г пучков арматуры В лю" бом месте по ширине блока.По всей длине рабочей пло 5 цадки 1 уложены рельсы 1 1, по которым перемещаются тележки2 с расположенными на них установками для натяжения пучка арматуры блоков.На балке подвески 2 имеется механизм креплени 5 люльки к путям 13 катания Г 1)у ЗОВОЙ тележки крана. Мехя 5 изы крепления (польки выполнен в виде...

Номер патента: 729835

Опубликовано: 25.04.1980

Автор: Курилов

МПК: H03K 5/153

Метки: импульса, синхронизации, формирования

...снимаемую с зажима 10. Б момент начала периода основной последовательности на дополнительном выходе блока 2 формируется импульс, открывающий элементы совпадения 6-1-;6-11, 25 через которые в счетчик 3 из регистра 5 записывается начальное состояние, соответствующее выбранному номеру синхроимпульса относительно начала периода основной последовательности. Из состоя- З 0 ния счетчика 3 вычитается число поступившихот генератора 1 импульсов, причем при поступлении на вход счетчика количества тактовых импульсов, равного номеру синхроимпульса, счетчик прини мает нулевое состояние, при котором на выходе дешифратора 4 формируется импульс, который в паузу между такто, выми импульсами считывается через Ъ - .триггер 7 на зажим 9. Считывание в паузу...

Номер патента: 729820

Опубликовано: 25.04.1980

Автор: Курилов

МПК: H03K 3/286

Метки: счетный, триггер

...соединены с выходами соответственно первой 2 и второй 3 линий задержки, входы которых соединены с выходами 20соответственно первого 4 и второго 5 вентилей.Первые входы вентилей сообщены со входамитактовых импульсов устройства 6, второй входвентиля 4 - с прямым выходом триггера 1,третий вход - с выходом линии задержки 2,второй вход вентиля 5 - с инверсным выходомтриггера 1, третий вход - с выходом линиизадержки 3.Устройство функционирует следующим об.разом.30Если в исходном состоянии на инверсномвыходе триггера 1 "единица", то при поступлении счетного импульса открывается вентиль5 и на первьщ вход 8-триггера 1 поступаетимпульс, с появлением которого начинает Э 5переключаться ВЯ-триггер,Через время задержки 1 лз линией задержки3 на втором...
