Крысько
Авиационный планшет
Номер патента: 575915
Опубликовано: 27.08.2004
Авторы: Крысько, Отдельнов, Отерштейн, Робин
МПК: G01C 21/20
Метки: авиационный, планшет
Авиационный планшет, содержащий масштабную шкалу с угломерным кругом, в центре которого на оси установлены поворотные элементы, выполненные, например, в виде линейки с индексами и направляющей планки с движком, отличающийся тем, что, с целью ускорения определения оптимальных дальностей маневров, в нем движок направляющей планки выполнен в виде траекторной панели, состоящей из двух дисков, соединенных перемычкой, в которой выполнен паз, при этом общая касательная дисков совпадает с направлением продольных осей паза и направляющей планки.
Кристаллизатор для непрерывного литья заготовок
Номер патента: 1811971
Опубликовано: 30.04.1993
Авторы: Кадемик, Крысько, Паршин, Позняк, Разумов, Сергиенко, Чигринов, Шейнфельд
МПК: B22D 11/04
Метки: заготовок, кристаллизатор, литья, непрерывного
...поля, соединенные между собой мент - это ферромагнитный сердечник с ряпо схеме врацающегося поля, Между при- дом параллельных проводящих шин 7,жимными плитами и индуктором разМеще- эаМкнутых на медную гильзу 1,Работа кристаллизатора.В кристаллизатор подают металл на кристаллизациюс одновременной подачей охлаждающей жидкости по патрубкам 23 к рубашке гильзы 1, При подаче питания на обмотку индукторов 6 вращающегося поля первичная и вторичная части такого устройства взаимодействуют через электромагнитное поле в зазоре между ними, Индуцированные полем индуктора 6 вторичные.токи в шинах 7 замыкаются. через медную рубашку 4 кристаллизатора, создавая бегущую волну тока на поверхности обратной стороны вторичного магнитопровода, Таким образом,...
Устройство для контроля натяжения нитей на плетельных машинах
Номер патента: 1758110
Опубликовано: 30.08.1992
Авторы: Крысько, Харченко
МПК: D04C 3/00
Метки: машинах, натяжения, нитей, плетельных
...и выдающих ходимой точностью, В связи с разделением импульсы в моменты прохождения таких вере- направления движения веретен 6 на шнутен через эти зоны, Кроме того для обеспече роплетельных машинах на прямое и обратния койтроля натяжения нитей различных ное разделены и зоны автоматической номеров, в предлагаемом устройстве йредус- замены веретен, в результате чего предламотренавозможйостьизменениядопустимого гаемое устройство имеет по два аналогичнатяжения нитей путем перемещения датчи- ных элемента (датчики 1, генераторы 5), ков-Относительно кромки диска, Для исключе установленных в соответствующих зонах на ния возможйости воздействия датчика на общих осях. В связи с необходимостью наизделиесопределеннымусилием в предлага- стройки...
Шнур
Номер патента: 1675439
Опубликовано: 07.09.1991
Авторы: Крысько, Фофанов
МПК: D04D 1/02
Метки: шнур
...направлениях, нити основы и наполнения расположены симметрично на диаметрально противоположных сторонах, места переплетения нитей оплетки расположены на боковых поверхностях нитей наполнения и нити основы и наполнения являются обьемными текстурированными нитями. 1 з,п. ф-лы, 1 ил. мы нитей основы и наполнения, а две другие нити 4 оплетки оручивают только нити наполнения. При этом две нити 3 оплетки с веретен одного хода окручивают системы нитей основы и наполнения, например, по часовой стрелке. Две другие нити 4 с веретен другого хода окручивают только систему нитей 2 наполнения, например, соответственно против часовой стрелки.Нити 3 оплетки веретен одного хода переплетены с нитями 4 оплетки веретен другого хода и для большей...
Индуктор линейной машины
Номер патента: 1628158
Опубликовано: 15.02.1991
Авторы: Бахур, Горелов, Крысько, Нурлатов, Ципий
МПК: H02K 41/025
...обмотки соединены по схеме бегущего магнитного поля. Средства крепления зубцов, катушек, состоящие из стяжных шпилек 5 и гаек 6, размещены в зоне перемычек 3.По торцам индуктора установлены прижимные плиты 7 из изоляционного материала, при помощи их и стяжных шпилек 5 индуктор собран в единое целое.Между боковинами пакетов и катушками обмотки имеются зазоры 8 для прохода воздуха, при этом в перемычках дополнительно выполнены каналы 9 охлаждения, по торцам индуктора установлены подводящеотводящие воздух раструбы 10. Для предотвращения замыкания тока на зубцах, полностью охватывающих ярмо, выполнены разрезы 11 (фиг. 3).При подаче питания на катушки 4 обмотки индуктора возникает бегущее магнитное поле, Магнитный поток, проходя по листам...
Дугостаторный привод барабанной мельницы
Номер патента: 1547847
Опубликовано: 07.03.1990
Авторы: Демин, Клепиков, Крысько, Толкачев
МПК: B02C 17/24
Метки: барабанной, дугостаторный, мельницы, привод
...Муфта 10 представляет собой два коаксиальных кольца, из которых внутреннее закреплено на корпусе. При монтаже обечайка 2 выставляется соосно с корпусом мельницы 9. При этом не требуется соблюдения большой точности, так как использование обеих муфт 8 и 10 исключает эту необходимость. Кольцевой диск (ротор 7) выставлен по оси симметрии в немагнитном зазоре статора так, что зазоры между ротором 7 и активной поверхностью обеих половин статора одинаковы.Известно, что трубные мельницы нормализованного ряда имеют одинаковые обороты. Исходя из этого, каждый из индукторов представляет собой модуль унифицированной конструкции. Однако их количество будет различным в зависимости от того или иного типоразмера мельницы (окружного усилия). Таким...
Каркас стойки форменной фуражки
Номер патента: 1519638
Опубликовано: 07.11.1989
Авторы: Крысько, Соколовская, Шевченко
МПК: A42B 1/02
Метки: каркас, стойки, форменной, фуражки
...в горизонтальной плоскости сближены на 1-+ мм.;5 чдсток 1 занимает сег лент в 76-+-1 в центральной цасти каркаса стойки, а участок 6 -- сегмент в 38+-1 в боковой части каркаса стойки и расположен под углом в 73.+1" к Оси симметрии каркаса стойки.)х р кдс стойки из различных у част кз х имет угол наклона к горизонтальной плоскости от 5)-)- в центральной части (фиг. 3) до 25-(-1 в боковых цастях (фиг. 6), при атом центральная часть каркаса стойки выполцна выпукл) й с убыванием выпуклос. ти к концам каркаса стойки в пределах от 5 до 1 мм (фиг. 3 и 6). Нд участках с) выполнены утонения каркасастойки для облегчения процесса сборки, т. е. соединения каркаса стойки с каркасом околыша и чехлом форменной фуражки.Стойки форменной фуражки...
Веретено для плетельной машины
Номер патента: 1413164
Опубликовано: 30.07.1988
Автор: Крысько
МПК: D04C 3/06
Метки: веретено, плетельной
...типа манипулятора, предназначенного для замены шпуль (не показан). Устройство захватывает корпус 6 и щ вертикально его поднимает над штырем 2, Далее тубус с выработанной шпулей может быть перемещен в специальный контейнер, Затем то же или другое устройство устанавливает на штырь 2 45 новый корпус 6 с полной шпулей 7, При этом нижняя часть корпуса б принимается к остову 1, вследствие чего фиксатор 5 сцепляется, После замены шпули плетельная машина включается в работу 5 и веретено начинает перемещаться на крылатках. Конец нити 8 по обычной технологии заплетается в изделие, а веретено выходит на нормальный режим работы, При этом по мере потребления нить 8 стягивается со шпули 7, преодолевает силу трения о палец 3 и глазок 12,...
Способ изготовления плетеных изделий
Номер патента: 1362760
Опубликовано: 30.12.1987
Авторы: Крысько, Соколовская, Фофанов, Янковская
МПК: D04C 1/00
Метки: плетеных
...нитейосновы устанавливают равномерно возрастающей от одной крайней нити донити противоположного края,П р и м е р, На тесьмоплетельноймашине 21-го класса изготавливаласьтесьма шириной 13 мм и плотностью5 плетений (в качестве нитей оплеткииспользовалась двадцать одна нитькапролавсановая 71,9 текс, в качестве основы - десять нитей лавсановых345 текс).Заправочное натяжение одной изкрайних нитей оставалось без изменения и устанавливалось минимальным(наименьшим) и равно 30 см, что соответствовало рекомендуемому для лавсановых нитей натяжению - до 187 отих разрывной (паспортной) нагрузки. В соответствии с зависимостью ЛР = 6/с определялась величина ВР.Значение эмпирического коэффициента для данного вида нитей составило 0,68.Значение...
Защитный шлем
Номер патента: 1297874
Опубликовано: 23.03.1987
Автор: Крысько
МПК: A62B 18/00
...фиг.2. 10Шлем состоит (Фиг. 1 и 2) из капюшона 1, выполненного из гибкого материала, например прорезиненной ткани,встроенного прозрачного смотровогоокна 2, выполненного из гибкой пленки, например, полиимидной, и средства3 формоустойчивости лицевой части,шлема, обеспечивающее гарантированный зазор между шлемом и лицом,Средство 3 формоустойчивости шлема выполнено упругим, например в виде каркаса из резиновых трубок и закреплено на капюшоне 1 с помощью крепежных карманов 4 (фиг.3) так, чтоодним своим краем выходит в зонусмотрового окна 2 к его боковым симметрично расположенным контурам, апротивоположной стороной расположенов верхней части капюшона 1.Крдме того, шлем содержит патрубок ЗО5 для крепления системы подачи воздуха (не показана) в...
Устройство для ультразвуковой сварки термопластичных материалов
Номер патента: 1243955
Опубликовано: 15.07.1986
Авторы: Ермакова, Крысько, Соколов, Шестель
МПК: B29C 65/08
Метки: сварки, термопластичных, ультразвуковой
...и схема согласующих роликов. рУстройство для ультразвуковой сварки термопластичных материалов содержит смонтированные на станине 1 сварочную головку 2 с рабочим инструментом Зопорный ролик 4 и механизм транспортирования свариваемого материала, включающий пару обрезиненных протяжных роликов 5 и пару прижимных роликов 6. Протяжные ролики 5 расположены симметрично относительно опорного ролика 4 соосно ему. Прижимные ролики 6 связаны со сварочной головкой 2, Перед рабочим инструментом 3 в направлении перемещения материала установлен натяжной ролик 7, выполненный бочкообразной формы, Натяжной ролик 7 закреплен на кронштейне 8 посредством подпружиненного рычага в виде коромысла 9 с возможностью поворота в вертикальной плоскости,...
Устройство для настройки нитенатяжной системы веретена плетельной машины
Номер патента: 1090770
Опубликовано: 07.05.1984
Автор: Крысько
МПК: D04C 3/00
Метки: веретена, настройки, нитенатяжной, плетельной, системы
...плетельной машины, содержащее закрепленные на корпусе средство контроля усилия, развиваемого пружиной нитенатяжной системы, и средство для крепления. веретена, имеет имитатор движения нити в процессе плетения, выполненный в виде установленных на корпусе приводных намоточного барабана и нитенатяжителя, размещенного между средством крепления веретена и намоточным барабаном, и контур автоматического регулирования, подклю,ченный входом к средству контроля усилия, а выходом кинематически связанный с пружиной нитенатяжной системы.Приводной нитенатяжитель состоит из нитенаправителя, выполненного в виде глазков для нити, размещенных последовательно по траектории . движения нити, крайние из которых закреплены на корпусе, и кривошипно-...
Устройство для ультразвуковой сварки термопластичных материалов
Номер патента: 876474
Опубликовано: 30.10.1981
Авторы: Бирштейн, Киржнер, Крысько, Мельниченко, Морева, Савченко, Сараев, Сиренко
МПК: B29C 27/08
Метки: сварки, термопластичных, ультразвуковой
...поворот стержня .11 вокруг оси. На нижнем конце стержня 11закреплен сменный пуансон 13, осуществляющий прижим свариваемого материала к рабочему торцу трансформатора 1, Стержень 11 подпружинен пружиной 14, давление которой регулируется. винтом 15. Упорная втулКа 16свободно надета на стержень 11 и .опирается на рычаг 17, который установлен на оси 18, закрепленной в корпусе (не показан).В пазу рычага 17 гайкой 19 закреплен шарнирный палец 2 О.Смещением шарнирного пальца 20 вдоль паза регулируется плечо рычага 17. Посредствомшатуна 21 рычаг 17 шарнирно связансо штангой 22. На нижнем конце штанги 74422 укреплена нажимная лапка 23. Итанга. 22 подпружинена пружиной 24.Устройство работает следующим образом.Перед сваркой помещают...
Устройство для механической обработкикромок заготовок из листового полимер-ного материала
Номер патента: 823166
Опубликовано: 23.04.1981
Авторы: Волосников, Крысько, Марголин
МПК: B29H 21/00
Метки: заготовок, листового, механической, обработкикромок, полимер-ного
...ра" бочий стол 1, вращающиеся опорный 2 и направляющий 3 валки, выполненные в виде роликов, и смонтированный на приводном валу 4., шероховальный инструмент, выполненный в виде упругого диска 5 с нанесенным на его торцовой поверхности б абразивом. При823166 этом упругий диск 5 своей торцовой Использование устройства повислы т поверхностью 6 установлен под уг- производительность труда и качество лом 5-20 к торцовым поверхностямомеханической обработки гибких мате- опорного 2 и направляющего 3 валков. риалов,. например прорезиненных ткаОсь приводного вала 4 расположена в ней с толщиной резинового покрытия плоскости, проходящей тангенциально .от О,1 мм до 2 0 мм, Прочность кле 5(к точке контакта опорного 2 и направ- евых соединений после...
Устройство для ультразвуковойсварки термопластичных материалов
Номер патента: 810510
Опубликовано: 07.03.1981
Авторы: Крысько, Петренко
МПК: B29C 27/08
Метки: термопластичных, ультразвуковойсварки
...включающий жестко закрепленный на штанге 4 пуансон 5, связанный с механизмом его возвратно-поступательного движения, выполненным в виде линейного двигателя б, например линейного асинхронного электродвигателя, блок 7 импульсов скорости и амплитуды перемещения пуансона, датчик 8 толщины свариваемого материала, установленный, например, а платформе 2, и прижимную лапку 9.Устройство работает следующим обраом. Перед сваркой помещают пакет сварив мого материала на платформу 2 под лаЗаказ 351/6 Изд. М 176 Тираж 694 ПодписноеЕПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 ку 9 меяду рабочим торцом трансформатора 1 и пуансоном 5. После этого включают...
Диэлектрическая подложка для высокочастотной сварки полимерных материалов
Номер патента: 764992
Опубликовано: 23.09.1980
Авторы: Крысько, Петренко
МПК: B29C 27/04
Метки: высокочастотной, диэлектрическая, подложка, полимерных, сварки
...эначительнай часть тепла ввиде лучистой энергии теряется нанагрев высокочастотного электрода,что увеличивает продолжительностьпроцесса сварки,щего изобретения явие времени процессаых материалов за.тепловых потерь, иду сокочастотного электЭта цель достигается применением известной металлизированной свето- отражающей полимерной пленки в каче-,2 стве диэлектрической подложки.Особенностью применения металлизированной светоотражающей полимерной пленки при сваривании является то, что пленка может служить как 3 ки,На фиг 1 схемат о устройство для высо о ки; на фиг. 2 - кри ч зависимости роста тмени сварки.Устройство для высокочасто сварки включает верхнюю плиту 1 пре са (на чертеже не показан), нижнюю плиту 2, высокочастотный электрод 3 и...
Устройство для моделирования дискретного канала связи
Номер патента: 720774
Опубликовано: 05.03.1980
Авторы: Крысько, Савчук
МПК: H04L 17/02
Метки: дискретного, канала, моделирования, связи
...набираются две дешифрируемые последовательности, не являющиеся циклическими сдвигами друг друга, В этом случае на выходе первого ьф элемента ИЛИ 7 формируются случайныеимпульсы; средняя частота которых опре деляется количеством использованных ячеекрегистра 3, а также выбором конфигурации отводов регистра 3 сдвига. В блоке 4 выбора значения вероятности ошибки можно получить значения средних частот импульсов ошибок в большом диапазоне.Измерения, проведенные по рассмотренной схеме для одной дешифрируемой последовательности дают следующий резульЗо тат:5При имитации канала, где ошибки порождаются флуктуационной помехой, импульсы ошибок с выхода первого элемента ИЛИ 7 через переключатель 12, подводятся на второй вход знакового сумматора 13,...
Устройство для соединения листовых материалов
Номер патента: 512926
Опубликовано: 05.05.1976
Авторы: Волосников, Крысько
МПК: B29C 27/10
Метки: листовых, соединения
...патрубком 4 полостью 5. Вхощгой цатрубок 4 20 посредством трубопровода 6 через дозатор 7 соеди. нен с питателем 8, имеющим нпуцер 9 для подачи окисляющего газа. Концен 11 агор 2 крепится над сто ,лом 10 и через вибратор 1 с почечные провода 11 свя. зан с ист яником ультразвуковых к 1 яебзний (на чер- зв теже не показан), Устройство содержи 1 также гжи. мающие ролики 12 для транспортировки и прижима соединяемых материалов, верхний иэ которых уста.новлен с возможностью перемещения в нацравля нь щих 13, Между верхним роликом2 и конц.нтрд го ром 2 установлена регулируемая напранляюцэя 14 для подачи соединяемого материала.Устройство работает следующим оораэом, Соедияемый материал подается между сжимакъ щими роликами 12. Включается...
Устройство для формирования частотноманипулированного сигнала
Номер патента: 489253
Опубликовано: 25.10.1975
Автор: Крысько
МПК: H04L 27/18
Метки: сигнала, формирования, частотноманипулированного
...в которые мгновенная разность фаз напряжений на частотах ;и , равна нулю, совпадают с моментами2положительных фронтов и:мпульсного напряжения, в моменты отрицательных фронтов ,импульсного напряжения мгновенная разность фаз между ними равна 1809,С выходов полосовых фильтров 5 напряжение подводится к фазоврашателям 6, на .выходе которых образуется частотно-фазовая сетка гармонических колебаний1 О; ,0; 1180; ,180 о между которыми равенство мгновенных , фвз, наблюдается с интервалом Ь= 1/2(-), Осуществляется коммутация1 2 в моменты времени2 4" напряжений с частотами и начальными фазами 0; 0 и 180 о,12 1 ся частотно-манипулированный сигнал безразрыва фазы с индексом модуляции=05.Переключения выполняются при помощитрех электронных...
Устройство передачи и приема многочастотных сигналов
Номер патента: 474099
Опубликовано: 15.06.1975
Автор: Крысько
МПК: H03B 3/04
Метки: многочастотных, передачи, приема, сигналов
...от первого промежуточного выхода а делителя 5 частоты, которое является результатом деленя ча"тдты генератора опорного колеоанпя с коэффициентом Л 1,. На выходе фазового маниулятора ооразуется периодический ФМ сигнал, его спектральные составляющие выделяются узкдполо" нымп фильтрами 3. Многочастотный сигнал формируется путем коммутации высокочастотных напряжений, снимаемых с выходов фильтров 3, электронными ключами 4, которые управляются импульсами от источника кода, сицхронизированого напряжением с выхода б делителя 5 частоты, при этом многочастотный сигнал, полученный методом сигхроццой коммутации, является непрерывным, так как коммутация осуществляется в моменты времени, когда мгновенная разность фаз коммутируемых напряжений...
Устройство для ультразвуковой сварки
Номер патента: 447232
Опубликовано: 25.10.1974
Авторы: Крысько, Марголин
МПК: B23K 19/00
Метки: сварки, ультразвуковой
...через эластичную диуфту 3 связанс приводом, Опора смонтирована иа под -вижиом кронштейне 4 прижимной лапки 5.Под платформой 6 расноложен реечиыймеханизм 7 для транспортировки материалов и преобразователь 8, а котором неподвижно укреплен сменный сварочный инструмент 9 проходящий через паз реечного механизма, Сектор а опоры изготовлен из материала, обладаюшего большой прочностью и относительно бальшой теплоемкостью (например, стали), Сектор б изготовлен из материала большой прочности и малой теплоемкости (например, фенолита).а платформу 6 укладывают свариваемый ма гериал 1 0 и прижимают его лапкой 5, Опору 1 в исходном поло:кении ус ганавливают с помощью кронштейна 4 с зазоролт над свариваемым материалом .10. При включении генератора...
Устройство для формирования многочастотных сигналов
Номер патента: 445171
Опубликовано: 30.09.1974
Авторы: Горлин, Иванов, Крысько, Пейсихман
МПК: H04L 17/00
Метки: многочастотных, сигналов, формирования
...которых соединены с одним из выходов триггера управления через регистр сдвига, триггер и каскады совпадения, к вторым входам которых подя - увеличение числа чав области радиочастот и армоник в выходном сиг. ий источник управляющих сигреключение кОммутатора с частотой, равной 1/2 КТ, где Т - период 1 ысокочастотного напряжения, происходит до тех пор пока не по. явится управля 5 ощий сшнал от регистра сдвига на ключах 5 и 4. После этого частота выходного напряжения становится равной 1,/(2 Х+1)Т, так как Отво,;ы линий залержки 3 и 3 выполнены с интервалом, равным Т.При подаче управлпощих сигналов на кл 5 очи 5 и 5 частота на выходе устройства принимает значение 11(2 М+2)Т и т, д, Из приведенного видно, что асимметрия полупериодов...

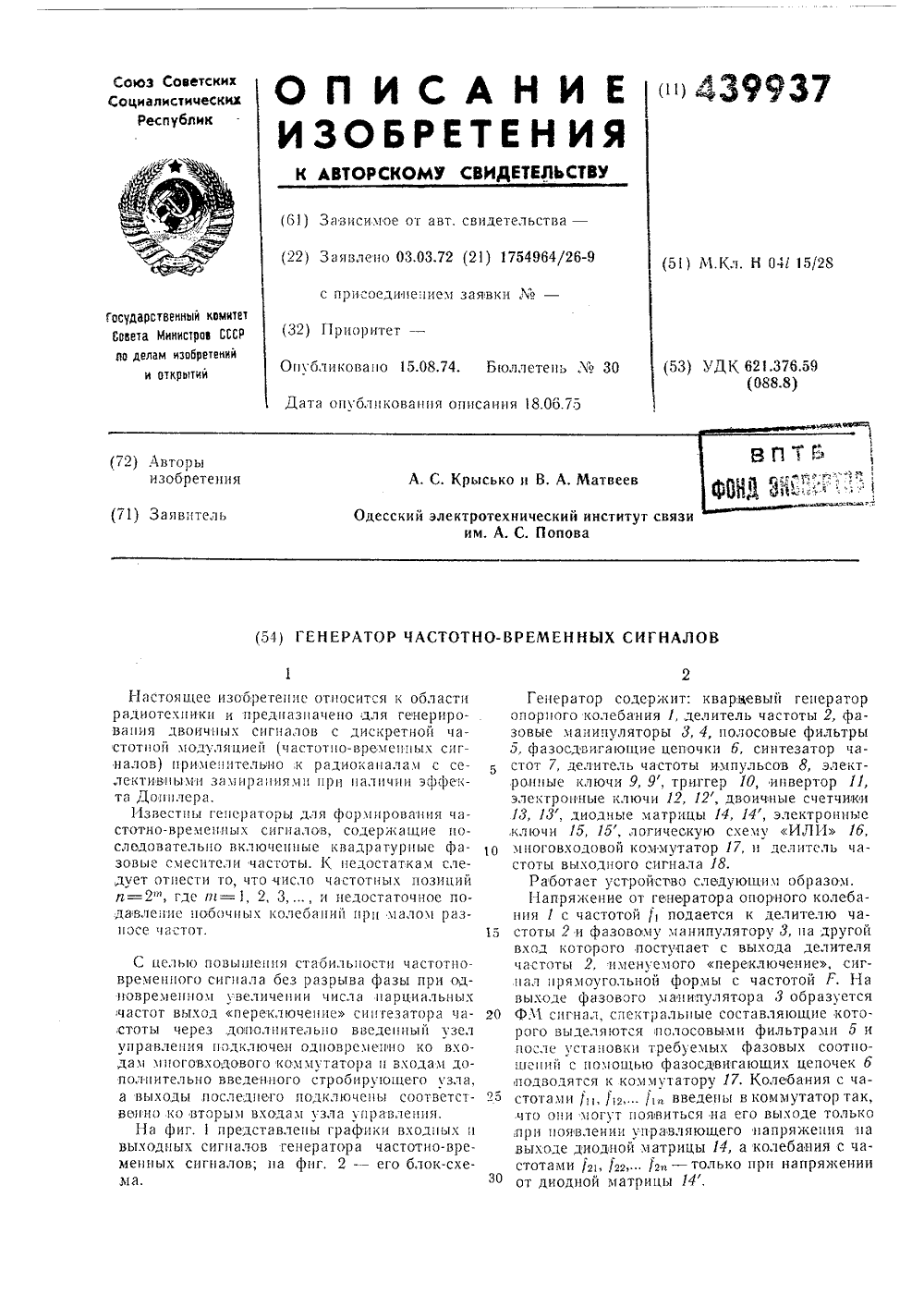

Генератор частотно-временных сигналов
Номер патента: 439937
Опубликовано: 15.08.1974
Авторы: Крысько, Матвеев
МПК: H04L 15/28
Метки: генератор, сигналов, частотно-временных
...ттапряжеттття цавыходе диодной матрицы 14, а колебания с частотами тгь )гг," )г,1 - только при напряженииот диодцой матрицы 14.439937 Ю Длительность частотных ступенек определяется коэффициентом деления делителя частоты 8, от которого зависит период следования импульсов продвижения,двоичых счетчиков 18 и 1 Т, и частотой манипуляции фазы ФМ сигнала Р, так как минимальный интервал времеи, между которыми мговецная разность фаз переключаемых колебаний равна нулю, определяется величиой 1/Е.Управляющий сигнал с флуктуирующими моментами переходов элементарных сигналов ,подается через ивертор 11 на ключ 9 и непосредственно - а 9, На вторые входы упомяутых к,пючей подведены стробирующие импульсы от логической схемы 1 бкоторыми одновремецо...
Устройство формирования сигналов с многопозиционной частотной манипуляцией
Номер патента: 383198
Опубликовано: 01.01.1973
Авторы: Горлин, Дырда, Крысько, Пейсихман
МПК: H03C 3/26
Метки: манипуляцией, многопозиционной, сигналов, формирования, частотной
...=кц Р (к - целое число), синхронизированной генератором 1 опорных колебаний, которая определяет дискретность длительности цикла многопозиционной частотной манипуляции (скорость работы). На выходе коммутатора д образуется ЧМ сигнал с разносом частот между ступенями Р=тЬ 7 где Л 7, - заданный частотный разнос ступеней. Этот сигнал поступает на делитель 17 частоты с коэффициентом деления т, на,выходе которого получаем требуемый многопозиционныи ЧМ сигнал. Частота Р выбирается таким образом, чтобы число т было целым лучше - двоичным),Отсутствие разрывов фазы при смене частот обеспечивается следующим образом: фазовращателем 7 частотыустанавливается равенство фаз при смене колебании д на 7 а, разовращателем частоты 1 - равенство фаз при смене...
Аналоговый электронный ключ
Номер патента: 336808
Опубликовано: 01.01.1972
Авторы: Крысько, Одесский
МПК: H03K 17/60
Метки: аналоговый, ключ, электронный
...устройства через диоды, включенные встречно эмиттсрным переходам транзисторов,Недостатком известных устройств является малая точность переклгочения. Цель 1 зобретення -- повышение то ности переключения. Принципиальная схема устронства нзоорасна на чертеже.Устропство содержит два транзистора 1 и 2 разной проводимости, два резистора т и -.т, дв;диода 5 и 6, лотенциометр 7 и резистор 8 на груз кн. Подача отрицательного управляющего напряжения Ь. т на транзистор 1 типа р-гг.-р и положительного - на транзистор г типа гг-р-гг приводит и тому, что все р-тг переходы отпираются, и устройство пропускает разнополярные сигналы. Прн этом диоды 5 и 6 также отпираотся и подключают к базам транзисторов потечциометр 7, с помощью которого можно...
Частотный манипулятор
Номер патента: 319040
Опубликовано: 01.01.1971
Авторы: Изобрете, Крысько
МПК: H03C 3/00
Метки: манипулятор, частотный
...с частотами 1, и Д, обеспечивающими требуемый разнос частот, фазосдвигающую цепь 3 на 90, фазовый де тектор 4, фильтр нижних частот и усилительнапряжения 5, пороговое устройство и дифференцирующую цепь 6, две схемы совпаде.ния 7 и 8, два электронных ключа 9 и 10 с общим сопротивлением нагрузки 11, преобразователь частоты 12 и кварцевый гетеродин 1 т.Прп подаче па входы фазового детектора 4двух колебаний с частотами , и Я, одно из которых сдвинуто на 90 фазосдвигающей цепью 3, на выходе фазового детектора при квадратичном детектировании получается гармоническое напряжение разностной частоты, нуль которого при переходе от положительноо значения к отрицательному соответствует мгновенному равенству фаз этих колебаний.Фильтр нижних частот и...
Устройство для автоматического регулирования тормозной рычажной передачи двойного действия
Номер патента: 142686
Опубликовано: 01.01.1961
Автор: Крысько
МПК: B60T 8/20, B61H 13/00
Метки: двойного, действия, передачи, рычажной, тормозной
...скос, взаимодействующий с собачкой, которая охватывает своей левой вилкообразной стороной корпус 23 конического подшипника 9, а правой однорогой с выступом стороной проходит через отверстие в корпусе 24 опорного подшипника 10 и винтов, Под контргайкой 13 установлена шайба 25, имеющая выступ для шарнирного соединения с выключателем 1 б. Конец тяги регулирующего ме. ханизма представляет собой клин, который при сжатой пружине компенсатора освобождает тягу от заклинивания,При выходе штока тормозного цилиндра 2 б горизонтальные рычаги начинают двигаться навстречу друг другу и увлекают с собой корпусы 24. При этом конические шайбы 27 входят в зацепление с коническими головками регулирующих винтов б, не давая им поворачиваться.Пружина 28...
