Козик

Номер патента: 1099940

Опубликовано: 30.06.1984

Авторы: Козик, Нестеренко, Соколов

МПК: A41H 43/00

Метки: изделия, качества, низа, плечевого, пошива, швейного

...о.1 ч "бь указатель наОдилсяОэизонтальной плоскости под низомрс.зц:.алона В контактенимОу 1.Тойку 5 винтОМ 1 В, Кулак 15 .;Оанавливают на стержне 2 -.,:,средством винта 14 в контакте с подГо,.нгником 1 1 Затем устанавливают;- в ;,-.,Ты :.2 системы управления, чтобы ;:.,С. Гни.иь. От КажДОГО КОНтаКта ДОГдетс;в-,:;его контакта 11 указате.я 9 соо:.Нзтствовало колебаниям укаатля на мак:имально допустимую ве - ,ич; ь .,у э к - .;не; ия низа рддр лия,; ," Т Г.с.е;.:Того образец-эталон на маекене 3 заменяют оцениваемым изде;,ын Госредством двигателя 19 и-.ижак=.:. перздачи 20 пОВОрайивают .:,"е, - .".:.=.:; - ; . санекеноми изделиемО.":ру вртякаль ной Оси, При этОм .ка;:;атал., 9 в контакте с низом иэде= ;н. воср-дством планки 7,....

Номер патента: 1087586

Опубликовано: 23.04.1984

Авторы: Гриценко, Козик

МПК: D06F 71/30

Метки: разутюжки, швейных, швов

...подушки на обтяжке закреплены эластичные шнуры.На фиг, 1 изображен общий видустроиства с уложеным изделием доначала работы, разрез, на фиг, 2то же, при работе устройства, нафиг. 3 " рабочая зона устройства. Устройство содержит нижнюю подушку 1, состоящую из обогреваемой 2 и пропарочной 3 камер. Обогреваемая камера 2 посредством патрубка 4 соединена с источником рабочих сред, например парогенератором (не показано) и посредством патрубка 5 с системой отвода отработанной рабочей среды, например конденсатосборником (не показано), а посредством клаиана 6 со штоком 7 сообщена с пропарочной камерой 3. На конце штока 7, противоположном клапану 6, в щели 8 смонтирован на планке 9 раскалыватель 10, подпружиненный пружиной 11 (фиг. 3). Клапан 6...

Номер патента: 1075089

Опубликовано: 23.02.1984

Авторы: Болотников, Гречушкин, Козик

МПК: G01K 7/38

Метки: сигнализатор, температуры

...10 15 20 25 ЗО 35 4 О 45 50 55 2под давлением, термочувствительный элемент выполнен в виде постоянного магнита, ачасть полости цилиндра, расположеннаяпо другую сторону поршня и сообщающаясяс измерительным преобразователем давления, заполнена ферромагнитной жидкостью,причем стенки цилиндра и поршень выполнены из немагнитного материала,На чертеже приведена схема устройстваСигнализатор содержит термочувствительный элемент 1 из ферромагнитного материала с точкой Кюри, соответствующейконтролируемой температуре, выполненныйв виде постоянного магнита, поршень 2,установленный в направляющем цилиндре 3,торцевая часть которого отделена от термочувствительного элемента герметичной тепло.изолирующей прокладкой 4, измерительныйпреобразователь 5...

Номер патента: 1054467

Опубликовано: 15.11.1983

Авторы: Голотко, Добренко, Козик, Левицкий, Орлов

МПК: D06F 71/04

Метки: влажно-тепловой, пресс, швейных

...прессующая подушка 8 имеет рабочую поверхность 9, выполненнуюиз мелкоячеистой сетки, На этой поверх-ности закреплен датчик температуры 10,соединенный с программным регулято-,ром 11, Подушка 8 при помощи пустотелого шарнира 12 установлена на приводном рычаге 13, который шарнирно закреплен на оси 14 На рычаге 13 закреплены рукоятка 15 и патрубок 16. Движение рычага 13 контролируется кронштейном 17 и с втулкой 18 ана его конецзакреплен противовес 19. На оси 14 установлен также рычаг 20 с упором 21и роликом 22. Рычаг 20 связан с рычагом 13 посредством шарнира 23, тяги 24, опорной гайки 25 и пружины 26,Натяжение пружины 26 изменяется гайкой 27. На станине пресса установленконцевой переключатель 28, с которымконтактирует упор 21. Ролик 22...

Номер патента: 1052356

Опубликовано: 07.11.1983

Авторы: Андреев, Карпов, Козик, Малеваный, Мацегора, Медовар, Списаренко, Чепурной, Черных, Шевченко, Шуруев

МПК: B23K 25/00

Метки: сварки, электрошлаковой

...электрошлаковой сварки и пластинчатыми электродами электроды устанавливают в сварочном зазоре попарно, друг против друга, под углом, равным углу развала свариваемых кромок, и располагают их большими гранями параллельно свариваемым кромкам на расстоянии от них 6 - 17/о и выступающими за пределы боковых плоскостей изделия на 6 - 13 О/о от величины их меньшей грани.При угловых поворотах свариваемых заготовок зазоры между неподвижно установленными электродами и свариваемыми плоскостями заготовок остаются неизменными в течение всего процесса сварки, что обеспечивает равномерное распределение мощности теплового источника по толщине шва, равномерный провар кромок и повышенную стойкость металла шва против образования кристаллизационных трещин....

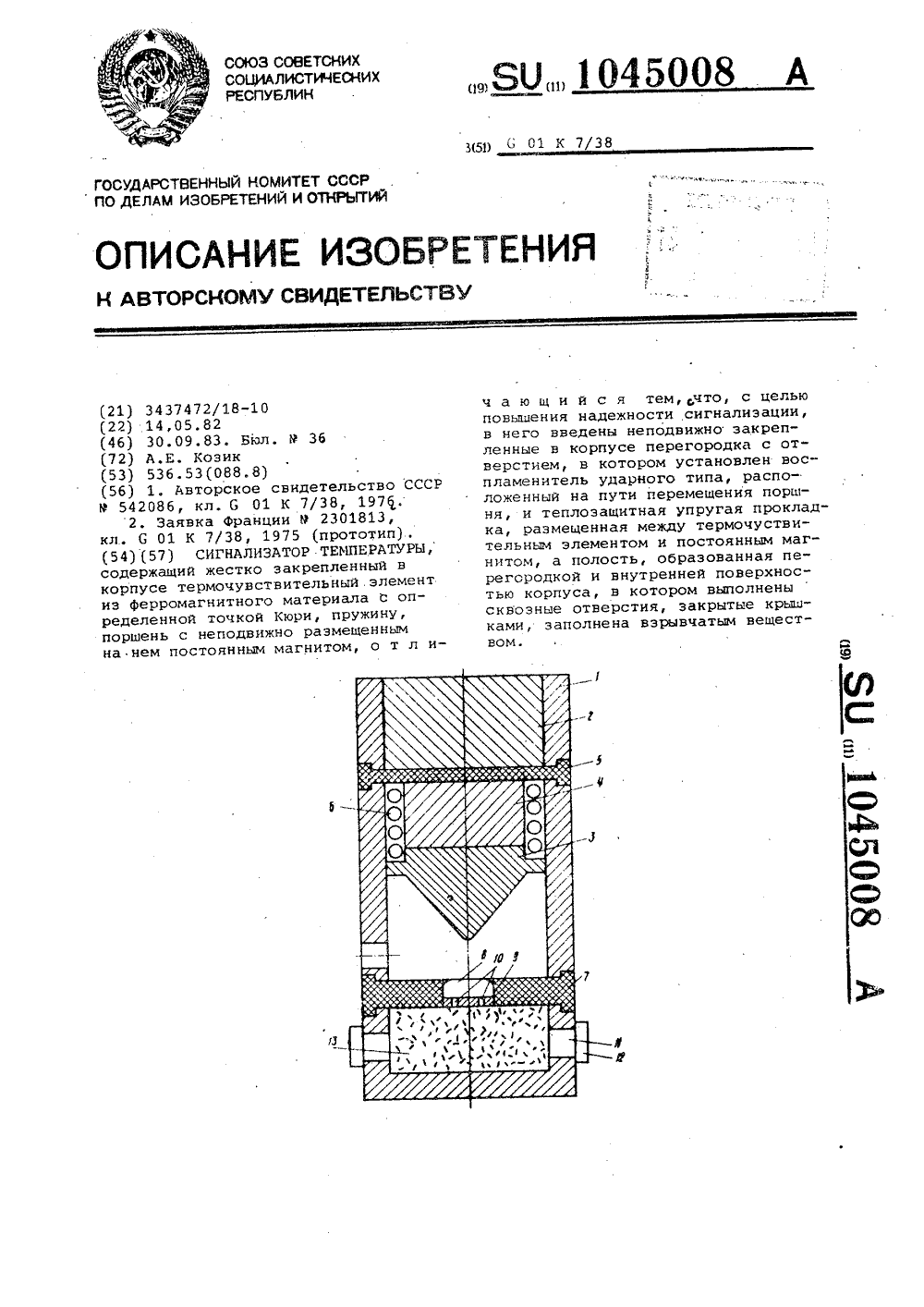

Номер патента: 1045008

Опубликовано: 30.09.1983

Автор: Козик

МПК: G01K 7/38

Метки: сигнализатор, температуры

...перемещающийся в осе- бцвом направлении корпуса 1, постоянный магнит 4,.размещенный неподвижно на поршне 3, теплозащитную упругую прокладку 5, неподвижно соединенную с корпусом 1 и расположенную 65 щмежду термочувствительным элементом 2 и постоянным магнитом 4, пружину б, поперечную перегородку 7,выполненную из термостойкого материала, неподвижно закрепленную вкорпусе 1. Перегородка 7 имеет отверстие в котором помещен воспламенитель, выполненный, например,в виде капсюля 8, установленного нанаковальне 9 с эатравочными отверстиями 10. Между поверхностями иперегородки 7, обращенными друг кдругу, выполнены сквозные соосныеотверстия 11, закрытые крышками 12,выполненными иэ материала, значительно уступающего в термостойкости и прочности...

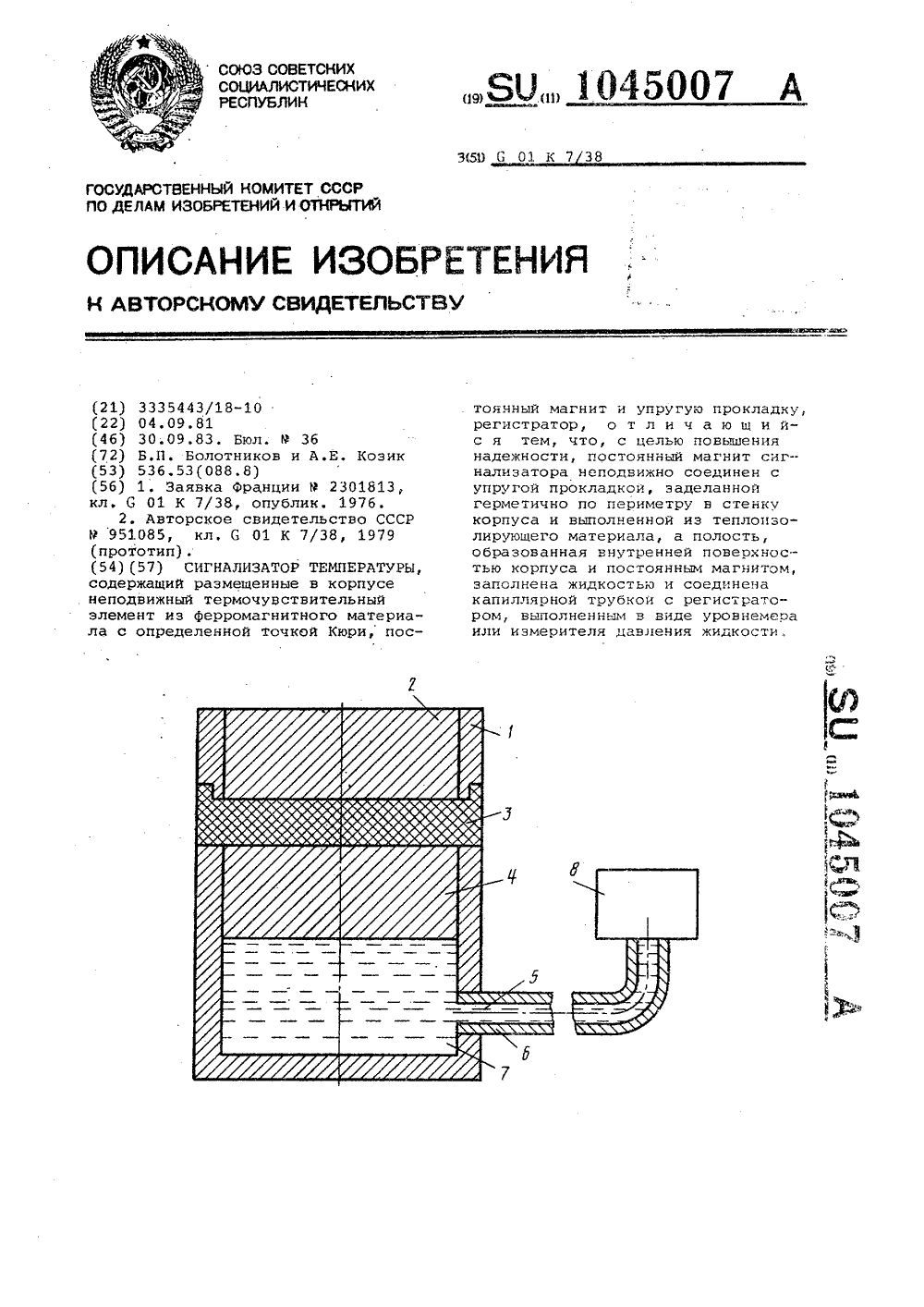

Номер патента: 1045007

Опубликовано: 30.09.1983

Авторы: Болотников, Козик

МПК: G01K 7/38

Метки: сигнализатор, температуры

...влажности.Цель изобретения - повышение надежност сигнализатора,Поставленная цель достигаетсятем, что н сигналиэаторе температуры, содержащем размещенные н корпусе неподвижный термочувстнительный 60элемент из Ферромагнитного материала с определеннои точкой Кюри,постоянный магнит и упругую прокладку, реглстратор, посточлньй магилтнеподвижно соединен с упругой про кладкой, заделаннои герметично по периметру в стенку корпуса и выполненной иэ теплоиэолирующего матер кала, а полость, образованная внутренней поверхностью корпуса и постоянным магнитом, заполнена жидкостью и соединена капиллярчой трубкой с регистратором, выполненным н виде уровнелера или измерителя давления жицкости.На чертеже показан предлагаемый сигнализатор...

Номер патента: 1042109

Опубликовано: 15.09.1983

Авторы: Касаткин, Козик, Планкин, Серебренников

МПК: H01K 1/32

Метки: источников, света, экранов

...между ними покрытию, отражающему инфракрасное и пропускающемувидимое излучение, и Формируют проз рачные участки в укаэанном отражан- щем покрытии, покрытие, отражающее инфракрасное и пропускающее видимое излучение, выполняют из керметного иатериала, а формирование прозрачных участков осуществляют вытравливанием его неметаллической части.В качестве керметного материала используют смесь металла и любого диэлектрического или полупроводникового материала, не взаимодействующего с металлом, входящим в состав кермета. Из металлов предпочтительнее брать металлы с высоким отражением в ИК-области и по возможности прозрачными в .видимой области спектра, например, Ац, Ад, Сц, Сг, АР, Оз, Р, Зп, ВЬ. Соотношение диэлектрического .(или...

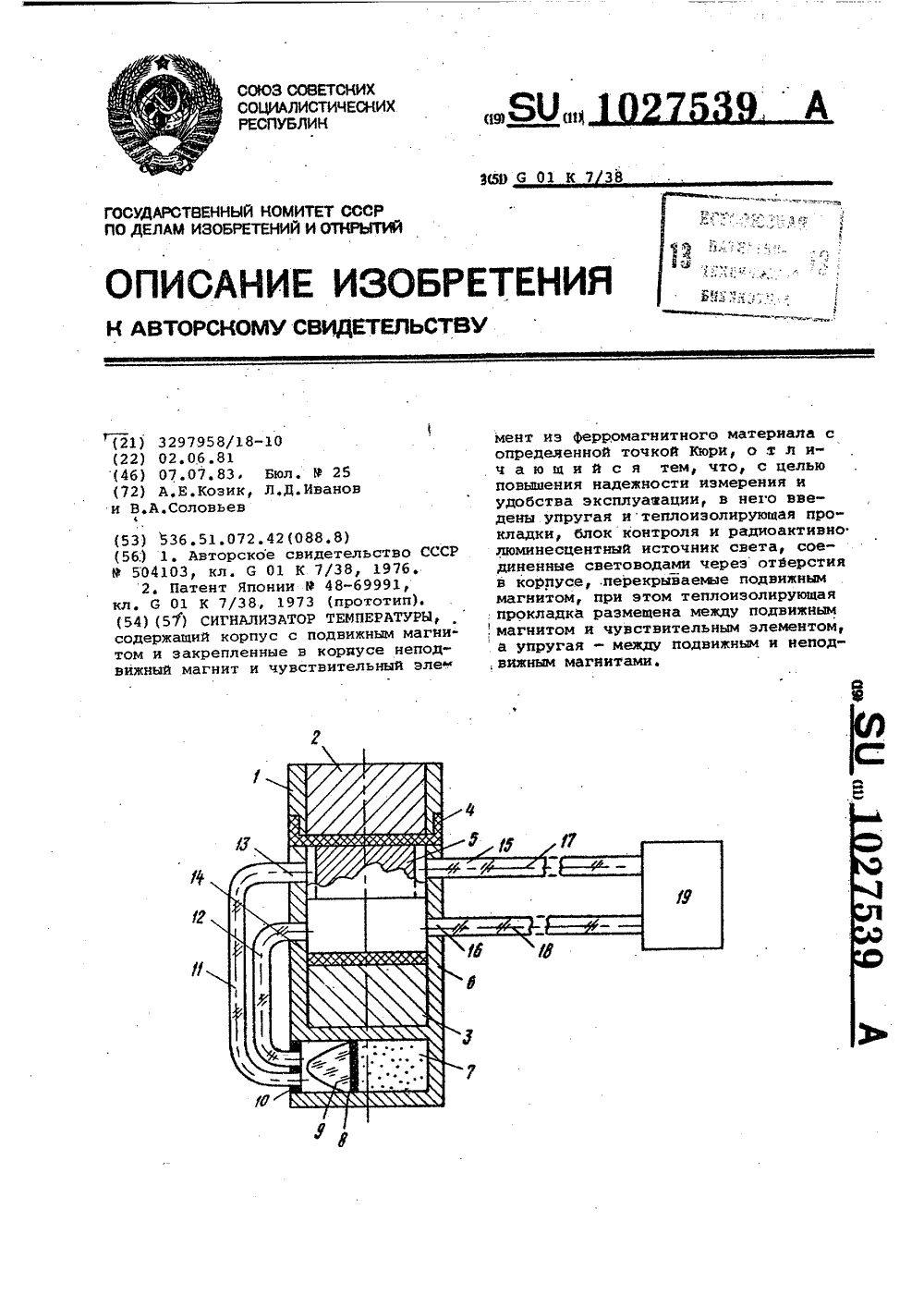

Номер патента: 1027539

Опубликовано: 07.07.1983

Авторы: Иванов, Козик, Соловьев

МПК: G01K 7/38

Метки: сигнализатор, температуры

...магнит 5 в крайнем верхнем и Крайнем нижнем положениях полностью перекрывал собой два сквозных отверстия; 13 и 15 или 14 и 16. Неподвижно закрепленный в корпусе 1 постоянный магнит 3, подвижный постоянный магнит 5 и упругая прокладка б выбра ны таким образам, что при потере термочувствительным элементом 2 ферромагнитных свойств подвижный постоянный магнит 5 притянут неподвижно в корПусе 1 постоянным магнитом 3 к упругой прокладке б (второе крайнее положение), При наличии ферромагнитныхсвойств термочувствительного элемента 2 подвижный постоянный магнит 5 притянут им к теплозашитной прокладке 4 (первае крайнее положение, исходное состояние) .Сигнализатор темПературы работает следующим образом,В исходном состоянии, когда значение...

Номер патента: 1026038

Опубликовано: 30.06.1983

Авторы: Заковоротный, Козик, Палагнюк, Ткаченко

МПК: G01N 3/58

Метки: износостойкости, инструмента, режущего

...третий входполосового усилителя соединен с блоком регистрации режимов обработки,блок измерения усилий резания выполнен в виде последовательно соединенных датчика усилий резания, второгополосового усилителя, перестраиваемогб фильтра, схемы усреднения и второй схемы сравнения, выход которой соединен с регистратором, схемы регулиров.65ки времени усреднения, вход которой соединен с выходом перестраиваемого фильтра, а .выход - с вторым входом усреднения, задатчика, выход которого соединен с вторым входом второй схемы сравнения, второй вход второго полосового усилителя связан с блоком регистрации режимов обработки, второй выход перестраиваемого фильтра соединен с третьим выходом системы автоматической настройки, выход схемы усреднения...

Номер патента: 1013736

Опубликовано: 23.04.1983

Авторы: Керножицкий, Козик

МПК: G01B 7/00

Метки: датчик, положения

...и 65 требуемая жесткость пружины связаны соотношениямиф ж Ю Ргрф 1С(Ргр-.УФ-ккрм ахЕЧ(4-"-, - ), (4 где- плотность материава, изкоторого выполнен груз; о- кажущаяся плотность ферротф-экжидкости, зависящая отрасстояния л между постоянным магнитом и сосудом сферрожидкостью;С - жесткость пружины;1 - величина магнитного смещения центра тяжести грузаотносительно оси вращения;9 " ускорение силы тяжести;Ч - объем груза;уФ-Фк максимальное значение кажуЖфьхщейся плотности феррожидкости при расстоянии и = О,На чертеже схематично изображен датчик положения.Датчик содержит постоянный магнит 1, связываемый с контролируемым объектом 2 в процессе измерения, и соосно расположеныый .с ним герметичный сосуд 3, выполненный из немагнитного материала...

Номер патента: 1008308

Опубликовано: 30.03.1983

Авторы: Голотко, Козик, Орлов, Рокоча, Соколов

МПК: D06F 71/30

Метки: разутюжки, швейных, швов

...его относительно плиты 1,связанный с приводом. возвратно-поступательного движения (не показано),вертикальные подпружиненные рычаги б,смонтированные шарнирно на основании2 и связанные пружиной 7, а такжесопла 8 охлаждения изделия 9, Плита1 выполнена полой,с камерой 10 обогрева и имеет перфорированную соплами11 с двух противоположных сторонкольцевую камеру 12 подачи пластификатора, например пара, на обрабатываемое изделие 9, причем плита состороны контакта с обогреваемым иэделием 9 имеет закругленные гранидля ориентации шва 3. Ролики 4 подвижнь. относительно шва 3 и подпружинены к нему, что позволяет обрабатывать разнотолщинные швы и места, где в область шва попадает несколько слоев ткани, например, в брюках места втачивания карманов,...

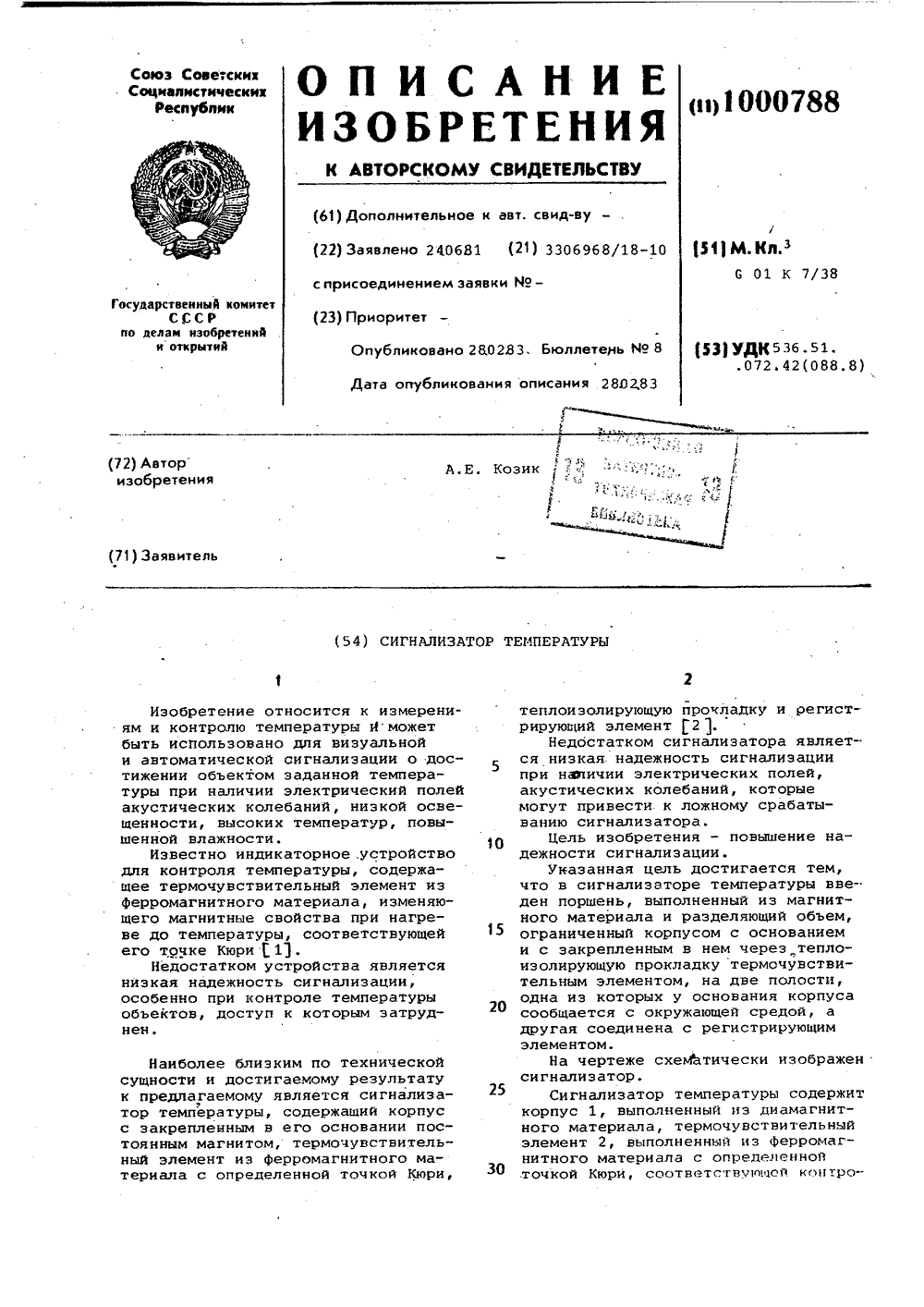

Номер патента: 1000788

Опубликовано: 28.02.1983

Автор: Козик

МПК: G01K 7/38

Метки: сигнализатор, температуры

...полости, а второе 7 - вплотную с верхней поверхностью неподвижно закреплено в корпусе постоянного магнита во второй полости. К первому отверстию одним концом герметически 2 О присоединена трубка 8, к другому концу которой присоединен регистрирующий элемент, выполненный в виде силь- фона 9, Первая полость и трубка с сильфоном заполнены газовой средой, 25 находящейся под давлением.Сигнализатор температуры работает следующим образом.В исходном состоянии, конда значения контролируемой температуры меньше заданного Т( Ок, на поршень 4 действует сила со стороны термочувствительного элемента 2 и сила, обусловленная давлением смеси газов, заполняющих первую полость с трубкой и сильфоном, а также сила со стороны постоянного магнита 5. В некотором...

Номер патента: 993865

Опубликовано: 07.02.1983

Авторы: Козик, Лысенко

МПК: A01D 45/26

Метки: аппарат, капусты, теребильный, уборки

...сельскохозяйственных машин. ММашиностроение, 1969 т. 3, с. 152153,2. Авторское свиаетельство СССРй 335999, кл, А 01 З 45/26, 1970(прототип ). 3 ММрецеляемый втулкой 6. Спереци по ходуи сзади нодборшика установлены симметрично по цва распорных ролика 7 и 8,а под дисками запорные ролики 9.Кроме того, сзади поаборщика над дисками 3 укреплен к раме нож 10, а поцдисками - лемех 11,Роторный подборшик, например науборке капусты, работает слецуюшимобразом.16Вал 1 приводится во вращение приперемещении машины. При этом кромки, дисков 3 набегают на распорные ролики7 и 8 и разводятся в стороны, что обеспечивает прохождение кочанам капустыдо;соприкосновения с пневматическойкамерой 5, которая также вращается свалом 1. При роавижении роторного...

Номер патента: 993322

Опубликовано: 30.01.1983

Авторы: Вертегов, Иванов, Козик, Серебрянников

МПК: G11B 5/42

Метки: головки, зазора, магнитной, рабочего, формирования

...полусердечникмагнитной головки; на фиг. 2 - полусердечник с нанесенными слоями металла,на фиг. 3 - магнитная головка, состоящая из двух полублоков с нанесеннымислоями, формирующими зазорприложенным усилием Р, необходимым для склеиицщя, и электрическим нолем; на фиг. 4 -50склеенные полусердечиики с полученнойпрокладкой в рабочем зазоре.Способ изготовления магнитных головок осуществляется следующим образом,55Из горячепрессованного или монокристаллического феррита вырезают полусердечники 1. На отполированные поверх 22ности 2 и 3 полусердечников 1 вакуум- термическим, катодным или химическим методами наносят слой металла 4. ЗатЬм хотя бы на один из полусердечников наносят известным способм слой твердого электролита 5, После чего...

Номер патента: 991991

Опубликовано: 30.01.1983

Авторы: Козик, Мищенко, Сечина, Соколов

МПК: A41H 43/00

Метки: изделия, качества, швейного

...винтом 20 с возможностью поворота вокруг горизонтальной оси ползуна и перемещения вдоль нее. Измеритель 16 угла наклона лацканов имеет указатель 24 (в виде стрелки) угла наклона лацканов, жестко закрепленный на шаблоне 17 в его нижней части, и транспортир 18 с началом отсчета, совпадающим с линией полузаноса изделия (манекена). Транспортир 18 жестко смонтирован на ползуне 15, который закреплен на стойке 9 винтом 25. Для силового контакта щупа 22 шаблона 17 с изделием стержни 21 снабжены пружинами 26 и кольцами 27, фиксируемыми винтами 20,Устройство работает следующим образом.На оси 1 устанавливают нижний рычаг 8, затем корпус манекена и верхний рычаг 8, В рычаги 8 вставляют стойку 9 и фиксируют таким образом, чтобы расстояние от...

Номер патента: 970507

Опубликовано: 30.10.1982

Авторы: Главацкий, Климентенко, Козик, Лещев, Серебренников

МПК: H01J 7/18

Метки: газопоглотитель

...всоответствущей данному ингредиентуобласти. температур.Так, уменьшение содержания в составе газопоглотителя бинарного сплава А.1 - РЗМ (РЗМ 0,1-1 мас. Ж) менее 10 мас. Ф ведет к снижению егосорбционной емкости при температуорах 150-300 С. Увеличение концентрации выше 20 снижает эффективностьработы предлагаемого геттера в облаости температур 300-1100 С или при 300 о700 С. К аналогичному эффекту приводит снижение концентрации А 1-РЗМ(3-40 масс.Ъ) менее 604, а увеличение его крнцентрации выше 80 приводит к снижению гаэопоглощения вобласти температур 150-300 С и 8001100 С.В таблице приведены результатыисследований в модельных лампах поопределению граничного состава предлагаемого газопоглотителя,Из табл. 1 видно, что увеличениеили...

Номер патента: 968756

Опубликовано: 23.10.1982

Авторы: Козик, Лобанок, Нагаев, Новохрост, Рубанов, Рыкшина, Соколовский, Шиляев

МПК: G01N 33/04

Метки: белка, молоке, содержания

...)С125 8 ы+ с 1 с- р (Чь-Чо)с: - "(К-Ч 1,- фгде 5 кеС иС - концентрация белкан жира соответст 30 венно, кг/мЗ;,(6) 60 гДе С,С 5, С; ЧО,Ч,Ч 1,ЧЭ - скорости распространения ультразвука в дистиллированной ноде, цельном,обезжиренном молоке и фильтрате соответственно, м/с;о - масса реагента,приходящегося на.единицу массы свя1эанного белка; 1 О- - масса единицы объема соединения белок-реагент, кг/м 1) - отношение объ мареагента к объемуобезжиренного молока при приготовлении фильтрата;- плотность реагента,кг/м20а, Ь, с - концентрационные ко,эффициенты скоростираспространеяияультразвука для белка, жиРа, Реагентасоответственно,м"/кг с.Одновременное определение содержания белка и жира в молоке обусловлено измерением скорости распространения...

Номер патента: 963699

Опубликовано: 07.10.1982

Авторы: Ерофеев, Заковоротный, Козик, Палагнюк, Ткаченко

МПК: B23B 25/06

Метки: металлорежущих, механической, процессом, станках

...металлорсжущих станках осущсствля:ст следующим образом.Спектр виброакустичсской эмиссии обрабатываемой детали 1 и инструмента 2 регистрируют преобразователями 3, уста- ЗО новлециыми в цаиравлсцци действия отжимающей составляющей силы резания 1 как со стороны инструмента (суппорта) 2, так и со стороны (детали 1) коисоля за,:1- ней бабки 4. При этом передаточная руцк ция упругой систсмы супцортиой группы со стороны инструмента 2 остается постояипой, а передаточная функция упругой системы От режущего клиа ПСТ 1 у.йсТя 2 до места установки преобразователя 3 со сто П роны копсоля задней бабки измецястся с измепспись жесткости Обрабать.васмой 1,стали 1, относительного положения инструмента 2 по координатам по отношсцию к обрабатьвасмой детали...

Номер патента: 962380

Опубликовано: 30.09.1982

Авторы: Козик, Мищенко, Орлов

МПК: D06F 75/10

Метки: разглаживания, швейных, швов

...виде дугообразных планок, смонтированных с возможностью перемещения по горизонтали одна относительно другой посредством винтов 6, размещенных в поперечных пазах 7 пластины 8 для регулирования зазора между направителями 3 и 4.Устройство дополнительно имеет съемное средство 9 для охлаждения изделия, установленное на задней торцовой стенке 10 утюга 1 и прижимную пластину 11 для шва, расположенную ежду клином 5 и передней торцовой962380 формула изобретения з 7444/4 одписное стенкой 2 утюга 1, Последний имеетклапан 12 для подачи по гибким проводникам 13 и 14 пластифицирующейсреды. Подача охлаждающей среды осуществляется посредством гибкого шланга 155Работе предлагаемого устройствапредшествуют подготовительные операции: при разутюжке с...

Номер патента: 956662

Опубликовано: 07.09.1982

Авторы: Гриценко, Козик, Орлов, Филькина

МПК: D06F 71/40

Метки: утюг

...материала с 5 пазами 8 и 9 соответственно поперечными и продольными; пластина 7 крепится к несущей секции 1 посредством винтов 10; в пластине 7 имеется вырез 11 (окно) для обзора заутюживаемых 10 швов в период заваливания. Пазы 8 предназначены для у-тановки, регули розки и Фиксации в требуемом положении направителей 3 и 4. Зазор между направителями регулируют пе ремещением их вдоль пазов 8 с последующей Фиксацией соответствующими винтами 12. Несущая секция 1 (пласти. Фицирующая)по конструктивным признакам не отличается от известных утю-;р гов (паровых или электрических) за исключением наличия на поверхности ее носовой части отверстий под винты 10 и элементов для крепления к ней съемной пластины 7.25Работе утюга по тепловой...

Номер патента: 956604

Опубликовано: 07.09.1982

Авторы: Андреев, Гавришко, Грубова, Грушко, Ерегин, Камалов, Карасюк, Козик, Легун, Малай, Солошенко, Сорокин, Черных

МПК: C22C 38/50

Метки: сталь

...дпдтексивкый рост зерна.Охлаждение с температуры аустекиэации при закалке проводят со скоростью, равной скорости охлаждения поверхностного слоя валка (на глубине 30 мм от поверхности бочки), Укаэанную скорость охлаждении колуча ют расчетом на ЗВМ ЕС - 1022 температурных полей в опорном валке ф 2100 мм стана ТЛС - 5000 для случая струйной закалки с Сравнение устойчивости против отпуска(твердости после закалки и высокого отпус.ка), прокаливаемости, ударной вязкости пред.лагаемой н известной сталей проводили ка5 составах, вьдддлавлекньдх в 60 кг индукцион.ной печи с основным тиглем.Химический состав предлагаемой (плавки 1 -3) и известной (плавки 4) сталей представленв табл. 1.дп Таблица 1 градиентного нагрева в газовой печи, Завер...

Номер патента: 955896

Опубликовано: 07.09.1982

Авторы: Добренко, Козик, Орлов

МПК: A41H 33/00

Метки: загибания, краев, швейных

...смонтированы упоры 16 и щечки 17, 5между которыми на оси 18 жесткозакреплен кулачок 19При поворотеоси 18 от привода (на чертеже не показан) кулачок 19 поворачивается нанекоторый угол, разжимая щечки 17,и через рычаги 4 смещает планки 3в противоположных направлениях илинавстречу друг другу, что позволяетпри разведенных кулачках 19, планках 3 давлением горячего воздуха,поступающего в щель-прорезь камеры 1,вытолкнуть загнутый край детали Чиз щели и подсушить его, выпрямляяпри этом потоком воздуха смятый приобработке ворс ворсистой ткани.Работе устройства предшествувтподготовительные операции, заключающиеся в следующем: на камеру 1 и планки 3 настилают подлежащую обработкедеталь И, один конец которой опускают между разжатыми планками 3...

Номер патента: 953041

Опубликовано: 23.08.1982

Авторы: Гриценко, Козик, Левицкий, Маляренко, Орлов

МПК: D06F 71/28

Метки: разутюжки, швейных, швов

...Плита 1 со стороны контакта с обрабатываемым изделием 9 имеет закругленные грани для ориентации обрабатываемого шва 3.: Ролики 4 подвижны относительно шва 3 и подпружинены к нему, что позволяет обрабатывать разнотолщинные швы и места, где в область шва попадает несолько слоев ткани, например в брюйах места втачивания карманов, где ткань верха обрабатывается вмес те с мешковиной и подкладкой, По форме ролики 4 выполнены в виде тел вращения вогнутыми, причем радиус кривизны вогнутости соответствует радиусу закругления граней плиты 1, бО Средства охлаждения изделия 9 после обработки пластификатором и сушки роликами 4, представляет собой подводящие охаждающую среду, например, воздух, сопла 8, расположенные по обе стороны изделий 9, строго...

Номер патента: 933512

Опубликовано: 07.06.1982

Авторы: Козик, Федоров, Юрков

МПК: B60T 17/22, G01M 17/007

Метки: диагностирования, средства, тормозов, транспортного

...заторможенных движителей.По разнице измерений содержанияокиси углерода оценивают состояниетормозов.На чертеже приняты следующие обоз начения:1 и 2 - кривые, ограничивающие допустимую область изменения процентного содержания окиси углерода в зависимости от типа двигателя, его 15состояния и условий испытаний)3 - кривая зависимости процентного содержания окиси углерода в выхлопных газах двигателя при растормо- сженных движителях:204 - то же, при заторможейных движителяхуп - обороты холостого хода дви.гателяу01" срдние обороты двигателя 25(,1500-2000 об/мин) (тормозами создается средняя нагрузка);б - высокие обороты двигателя(тормозами создается максимальнаянагрузка).Зона, ограниченная кривыми 1 и 2,является зоной допустимого...

Номер патента: 929367

Опубликовано: 23.05.1982

Авторы: Андреев, Козик, Малеванный, Мацегора, Медовар, Рыжков, Черных, Шевченко

МПК: B23K 25/00

Метки: сварки, электрошлаковой

...скорость подачи частиц КПМ для любых конкретных условий.Опытным путем при разработке те нологии электрошлаковой сварки установлено, что оптимальное расстояние между электродами 25-60 мм,х тное опробование изоб- И арке заготовок из стаОХН с подачей ПМ, в зону Проводят опыретения при свлей ШХи 5сварки.О п ы т 1. Коли2. Схема подключенфилярная. Размеры710 х 1000 х 50 ммэлектродами 40 мм10000 А. КПМ размеИЗмм;9 10 чество электрод ия электродов б электродовРасстояние меСварочный ток рами И = 0,1 мм мм; 9 = 20 мм. где У - скорость полета частиц,м/с; 2- сварочный ток, А;а - ширина электрода, мв в расстоян между электродами,м;Л - высота электродов, м;Р - радиус частиц, м 3и 0 - масса частиц КПМ, кг.В данной формуле не учитываются...

Номер патента: 918021

Опубликовано: 07.04.1982

Авторы: Ерофеев, Заковоротный, Козик, Палагнюк, Ткаченко

МПК: B23Q 15/00

Метки: глубины, детали, деформированного, обрабатываемой, слоя

...в спектре виброакустической эмиссии, излучаемой непосредственно зоной резания и главным образом в направлении Действия отжимающей составляющей силы резания. Сростом величины износа по задней гра"ни в тонком поверхностном слое /деталей меняется величина и характер рас-55пределения касательных напряжений.При этом с увеличением износа от 0,2до 0,45 мм при постоянных определен918021 8 ве с целью определения ширины спектра осуществляется с помощью электронного коммутатора 7, управляемого соединенной в кольцо цепью, состоящейиз самого электронного коммутатора 7,Таким образом, выходной сигнална выходе блока умножения 13 является выходным полезным сигналом, пропорциональным глубине деформирован ного слоя, который и подается...

Номер патента: 900479

Опубликовано: 23.01.1982

Авторы: Васильев, Володин, Козик

МПК: H05K 13/06

Метки: подбора, радиоэлементов, упаковки

...1 изображено усТройство,общий вид; на фиг. 2 и 3 - механизмвырезания радиоэлементов из лентыв двух проекциях,50Устройство содержит транспортирующий механизм 1, питатели 2 в виделенточных бобин с вклеенными радиоэлементами, механизмы 3 вырезаниярадиоэлементов из ленты. По числутипов радиоэлементов, механизм 4вклеивания радиоэлементов в липкуюленту 5 и направляющие 6,Механизм 3 вырезания радиоэлемента из ленты размещен на основании 7 и включает два, симметрично расположенных относительно оси перемещения радиоэлемента, узла разрезки 8 ленты, и два узла подачи 9 радиоэлементов. Узел разрезки ленты установлен на валу 10 и содержит кронштейн 11, подвижной нож 12, неподвижный нож 13 и электромагнит 14. Неподвижный нож 13 с помощью двух осей 15...

Номер патента: 884671

Опубликовано: 30.11.1981

Авторы: Козик, Мищенко, Сечина, Соколов

МПК: A41H 43/00

Метки: качества, конструкции, плечевых, швейных

...имеющуюпаз 9 и винты 10 для крепления направляющихпланок 11, На каждой направляющей планке 11установлены две пары ползунов 12 с помощьюфиксирующих элементов (не показано), Наползунах 12 смонтированы стержни 13, которыев свою очередь несут горизонтальные измерительные линейки 14, каждая из которых смонтирована на соответствующем ползуне 12 своэможностью регулирования по высоте с помощью винтов 15 и расположена перпендику.лярно направляющей планке 11,Каждая пара ползунов 12 имеет возвратнуюпружину 16, На направляющих планках 11 эа.креплены такжелинейки 17, ограничители 18 и 50возвратная пружина 19, служащая для установки направляющих планок 11 в определенномположении,Способ осуществляют предлагаемым устрой.ством следующим образом, 55Для...

Номер патента: 858739

Опубликовано: 30.08.1981

Авторы: Калашник, Козик, Мигальцо, Сечина, Соколов

МПК: A41H 43/00

Метки: качества, оценки, плечевых, посадки, швейных

...из верхней точки А оката рукава, с линейкой 21. Планку 20 фиксируют на шаблоне 9 винтом 22. Ползун 23, смонтированный на планке 20, выполнен перемещаю" щимся вдоль нее с воэможностью фиксации в любой точке и снабжен планкой с линейкой 24. В верхнем кольце 3 жестко закреплен стержень 25 с пазом 26 (фиг. 3). Винт 27 выполнен пустотелым, на нем закреплено кольцо 28, в котором нарезана резьба для винта 29. На винт 27 накручен перемещающий. ся по резьбе ползун 30, на котором шарнирно закреплены соединительные звенья 31, связанные со стержнями 6.Устройство работает следующим образом.На стержень 1 устанавливают втулки 2, из которых верхнюю закрепляют так, чтобы метка 11 шаблона 9 находилась на одном уровне с верхней точкой А оката рукава на...
