Сигнализатор температуры

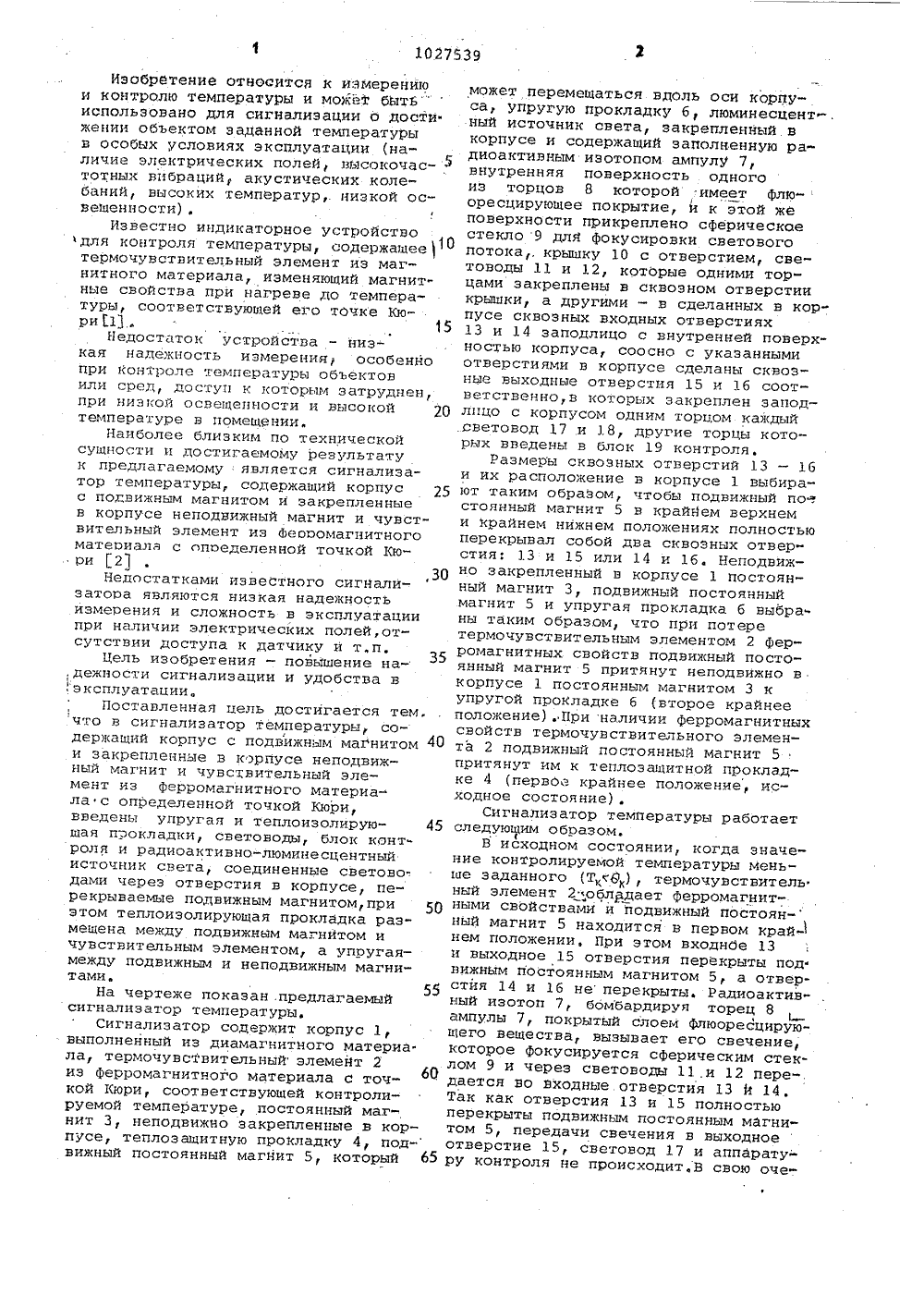

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 8 ЕТ ТВ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗН АВТОРСКОМУ СВИСТЕЛ(53) 53651.072.42(088.8) (56) 1. Авторское свидетельство СССР У 504103 кл. 6 01 К 7/38 1976,2. Патент Японии Р 48-69991, кл. 0 01 К 7/38, 1973 (прототип). (54)(57) СИГНАЛИЗАТОР ТЕМПЕРАТУРЫ, содержащий корпус с подвижным магнитом и закрепленные в корпусе неподвижный магнит и чувствительный эле мент из ферромагнитного материала с определенной точкой Кюри, о т л ич а ю щ и й с я тем, что, с целью повыщения надежности измерения и удобства эксплуащации, в него введены упругая и теплоизолирующая прокладки, блок контроля и радиоактивно люминесцентный источник света, соединенные световодами через отверстия в корпусе, .перекрываете подвижным магнитом, при этом теплоизолирующая .прокладка размещена между подвижным .магнитом и чувствительным элементом, а упругая - между подвижным и непод,.вижным магнитами.Изобретение относится к изМерениюи контролю температуры и можйт бйтьиспользовано для сигнализации о дости"жении объектом заданной температурыв особых условиях эксплуатации (наличие электрических полей, высокочастотных вибраций, акустическиХ колебаний, высоких температур,. низкой освещенности),Известно индикаторное устройство1 для контроля температуры, содержащеетермочувствительный элемент из магнитного материала, изменяющий магнитные свойства при нагреве до температуры, соответствующей его точке Кюри 11 15Недостаток устройства - низкая надежность измерения особеннопри контроле температуры объектовили сред, доступ к которым затруднен,при низкой освещенности и высокойтемпературе в помещении.Наиболее близким по техническойсущности и достигаемому результатук предлагаемому является сигнализатор температуры, содержащий корпусс подвижным магнитом и закрепленныев корпусе неподвижный магнит и чувствительный элемент из Ферромагнитногоматериала с определенной точкой Кюри 2),ЗОНедостатками известного сигнализатора являются низкая надежностьизмерения и сложность в эксплуатациипри наличии электрических полей,отсутствии доступа к датчику и т.п.Цель изобретения - повышение надежности сигнализации и удобства в"эксплуатацииПоставленная цель достигается тем.что в сигнализатор температуры, содержащий корпус с подвижным магнитом 4 Ои закрепленные в корпусе неподвижный магнит и чувствительный элемент из ферромагнитного материала с определенной точкой Кюри,введены упругая и теплоизолируюшая прокладки, световоды, блок контроля и радиоактивно-люминесцентныйисточник света, соединенные светово-.дами через отверстия в корпусе, перекрываемые подвижным магнитом,приэтом теплоизолируюшая прокладка размещена между подвижным магнитом ичувствительным элементом, а упругаямежду подвижным и неподвижным магнитами. 55На чертеже показан .предлагаемыйсигнализатор температуры.Сигнализатор содержит корпус 1,выполненный из диамагнитного материа.ла, термочувствительный элемент 2из ферромагнитного материала с точкой Кюри, соответствующей контролируемой температуре, постоянный магнит 3, неподвижно закрепленные в корпусе, теплозашитную прокладку 4, под-вижный постоянный магнит 5, который 65 может перемешаться вдоль аси корпуса, Упругую прокладку б, люминесцент-,ный источник света, закрепленный вкорпусе и содержащий заполненную радиоактивным изотопом ампулу 7,внутренняя поверхность одного из торцов 8 которой имеет флю-оресцирующее покрытие, и к этой же поверхности прикреплено сферическое стекло 9 для фокусировки светового потока,. крышку 10 с отверстием, световоды 11 и 12, которые одними торцами закреплены в сквозном отверстиикрышки, а другими - в сделанных в кор"пусе сквозных входных отверстиях 13 и 14 заподлицо с внутренней поверхностью корпуса, соосно с указанными отверстиями в корпусе сделаны сквоэные выходные отверстия 15 и 16 соответственно,в которых закреплен заподлпцо с корпусом одним торцом каждыйсветовод 17 и 18, другие торцы которых введены в блок 19 контроля. Размеры сквозных отверстий 13 - 16 и их расположение в корпусе 1 выбирают таким образом, чтобы подвижный по .стоянный магнит 5 в крайнем верхнем и Крайнем нижнем положениях полностью перекрывал собой два сквозных отверстия; 13 и 15 или 14 и 16. Неподвижно закрепленный в корпусе 1 постоянный магнит 3, подвижный постоянный магнит 5 и упругая прокладка б выбра ны таким образам, что при потере термочувствительным элементом 2 ферромагнитных свойств подвижный постоянный магнит 5 притянут неподвижно в корПусе 1 постоянным магнитом 3 к упругой прокладке б (второе крайнее положение), При наличии ферромагнитныхсвойств термочувствительного элемента 2 подвижный постоянный магнит 5 притянут им к теплозашитной прокладке 4 (первае крайнее положение, исходное состояние) .Сигнализатор темПературы работает следующим образом,В исходном состоянии, когда значение контролируемой температуры меньше заданного (ТсВк), термочувствительный элемент 2 .обладает ферромагнитными свойствами и подвижный постоян- ный магнит 5 находится в первом край- нем положении. При этом входнбе 13 и выходное 15 отверстия перекрыты под вижным постоянным магнитом 5, а отверстия 14 и 16 не перекрыты. Радиоактив" ный изотоп 7, ббмбардируя торец 8 ампулы 7, покрытый слоем флюоресцирующего вещества, вызывает его свечение, которое фокусируется сферическим стеклом 9 и через световоды 11,и 12 передается во входные отверстия 13 й 14. Так как отверстия 13 и 15 полностьюперекрыты подвижным постоянным магнитом 5, передачи свечения в выходное отверстие 15, световод 17 и аппарату-ру контроля не происходит.В свою очеЗаказ 472344 Тираж 873 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытйй . 113035) Москва, ЖРаушская наб., д, 4/54В В Филиал ППП Патент 1, г, Ужгород, ул. Проектная, 4редь, благодаря соосности отверстий14 и 16 свечение передается в выходное отверстие 16, световод 18 и блокконтроля (сигнал исходного состояния).,При этом сигная,исходного состояния5передается в щок контроля непрерывно.При повышении контролируемой температуры и достижении ею точки Кюри(Т, вф) тепловое движение разрушаетобласти спонтанной намагниченноститермочувствительного элемента 2, ион, теряя свои свойства, превращается в парамагнитное вещество. Это приводит к тому, что подвижный постоянный магнит 5 оказывается. притянутым 5и неподвижно закрепленным постоянныммагнитом 3 к упругой прокладке б исжимает ее (второе крайнее положение).Переход подвижного постоянного магнита 5 во второе крайнее положение приОводит к тому, что отверстия 14 и 16оказываются полностью перекрытыми, и. прекращается передача свечения в световод 18, с другой стороны, соосныеотверстия 13 и 15 оказываются не перекрытыми, что приводит к непрерывнойпередаче свечения в выходное отверс-.тие 15, световод 17 и блок контроля(сигнал срабатывания сигналиэаторатемпературы),При наличии у термочувствительно-,го элемента 2 ферромагнитных свойств .подвижный постоянный магнит 5 поддействием силы его притязания и силы упругости прокладки б возвращается в исходное состояние,. перекрываяотверстня 13 .и 15 и открывая отверстия 14 и 16. Сигнализатор температуры.готов к работе.Таким образом, исходному состоянию сигнализатора температуры (Тс 9)соответствуе: наличие непрерывногосвечения в световоде 18 и отсутствиесвечения в световоде 17. После срабатывания сигнализатора температуры(ТЬВк)свечение непрерывно нбрЕдает-ся световодом 17,при этом всветоводе 18 оно отсутствует, Наличиенепрерывного свечения в одном изсветоводов 17 или 18 .(за исключениеммоментов перехода подвижного постоянного магнита 5 в первое и второекрайние положения) позволяет кромеконтроля температуры Т объекта осу,ществлять контроль работоспособнос- .ти самого сигнализатора температуры как в исходном состоянии (Ткдк),так и после его срабатывания (ТОк).Возможность возврата постоянного подвижного магнита 5 иэ второго крайнего положения в исходное состояниепри наличии у термочувствительногоэлемента 2 ферромагнитных свойствпозволяет многократно использоватьсигнализатор температуры. Наличиетеплозащитной прокладки 4 исключаетвлияние температуры на качество работы сигнализатора. Вибрационные,акустические колебания и электрические поля не вызывают ложных срабатываний сигнализатора.Таким образом предлагаемый сигнализатор температуры позволяет су.щественно повысить надежность измерений, а использование в качестве но",сителя информации свечения, передаваемого но световодам, позволяет человеку-оператору очень просто осуществлять контроль за состоянием,объекта и сигнализатора, т,е. создаетудобства в эксплуатации.Высокая надежность(измерений иудобство в эксплуатации сигнализатора температы позволяют использовать его в различных областях народного хозяйства, где при дорогостоящих,ответственных испытаниях сложных объектов или при иХ рабочемфункционировании требуется осуществить контроль их температуры,от которой зависит дальнейшее протеканиепроцессов в объекте,
