Номер патента: 1513320

Опубликовано: 07.10.1989

Авторы: Данилин, Клочков

МПК: F23N 5/00

Метки: механического, недожога, топлива, эксплуатационного

...,щ), кислорода (Ог,экспо ) и оксида углерода (СО ) в эксплуатационных дымовых газах, отходящих от промышленной камеры сгорания твердых быто вых отходов, вычисление величин вах щахБО и КО , ; определение удельного расхода сухих дымовых газов, выо 4числение величины эксплуатационногомеханического недожога топлива (бы -товых отходов),Способ осуществляют следующим образом.Пробу бытовых отходов, высушеннуюдо воздушно"сухого состояния, помещают в лабораторную камеру сгорания,образующую совместно с гаэосборникоми вентилятором замкнутый циркуляционный контур окислителя и продуктовсгорания, Камера сгорания снабженавнутренним электрическим запальнымустройством.Для обеспечения полноты сгоранияпробы предварительно находящийся вциркуляционном...

Номер патента: 1512716

Опубликовано: 07.10.1989

Авторы: Клочков, Кудряшкин, Максимов

МПК: B23D 19/00

Метки: барабан, заправки, моталки, полос

...и при выходе из ямы опираются на роликовые направляющие 42, имеющие возможность поворачиваться (убираться), когда натяжная тележка перемещается по рельсам к ножницам многодисковым и обратно при помощи гидроцилиндров 43.При выходе цз петлевой ямы полосы такке отделяются друг ог друга при помощи вала с разделительными дисками, выполненными аналогично дискам 37, установленным на заправочном столе 32 тележки.Ролик 44, когда тележка расположена в рабочем положении, устанавливают при помощи гидроцилицдра 45 так, чтобы его нижняя поверхность была на уровне верхних поверхностей распорных втулок вала с разделительными дисками. Таким образом исключается возможность выскакивания полос из разделительных дисков. Устройство работает следующим...

Номер патента: 1512501

Опубликовано: 07.10.1989

Автор: Клочков

МПК: A01B 63/118, G01M 15/00

Метки: органов, оценки, почвообрабатывающих, рабочих, сравнительной, энергетической

...органа 13. Опора 11 жестко фиксируется на балке 7 упорным винтом 14. Подвижная опора 10 имеет проушины 15, которые соединены со штоком гидроцилиндра 16. Гидро- цилиндр 16 маслопроводами 17 и 18 связан с гидрораспределителем 19, который в свою очередь маслопроводами 20 и 21 соединяется с гидросистемой трактора. Золотник 22 гидро- распределителя через регулируемую тягу 23 связан с эксцентриком 24, который жестко прикреплен к оси 6. Длина тяги 23 устанавливается таким образом, что при нейтральном положении золотника 22 балка 7 занимает уравновешенное расположение поперек направления движения. На балке 7 от оси в сторону подвижной опоры 10 нанесена шкала проградуированная в относительных единицах расстояния от оси 6 до центра опоры...

Номер патента: 1512498

Опубликовано: 07.10.1989

Автор: Клочков

МПК: A01B 35/22, A01B 39/22

Метки: культиватор

...вид сбоку.Культиватор содержит раму 1 с жестко закрепленными на ней направляющими 2 и рабочие органы 3. Каждая из направляющих 2 представляет собой трубу (например, прямоугольного сечения) с пазом 4 и имеет продольно-горизонтальный участок длиной А и изогнутый вверх задний участок длиной В, который при этом закручен по винтовой линии относительно продольной оси направляющей 2, Для обеспечиванич выравнивания возникающих при работе культиватора поперечных сил половина направляющих закручена против часовой стрелки, а другая - по часовой стрелке. Каждый рабочий орган 3 жестко связан с ползуном 5, установленным в направляющей 2 и подпружиненным посредством передней 6 и задней 7 пружин относительно торцов направляющей 2. Ползун 5 имеет...

Номер патента: 1510766

Опубликовано: 30.09.1989

Авторы: Бельдейко, Ипатов, Клочков, Шарков, Шелкович

МПК: A01D 45/06

Метки: маты, прошивки, растений

...(иглы) равна частоте вращения петлителя 8, Стебли льна подводятся к игле подающим плоскон кольчатым транспортером 7. Ремни транспортера снабжены колками 9, имеющими форму остроконечного конуса. Расстояние между ними равно длине стежка. На уровне верхней ветви плоских ремней транспортера закреплен стол 10, имеющий прорези для прохода ремней и иглы. Стебли льна в зоне прошива сверху прижимаются прижимным устройством, выполненным в виде подпружиненных полозков 11. Петлитель 8 расположен под столом, и его траектория движения пересекается с траекторией движения иглы выше отверстия заправки иглы нитью. Радиус петлителя 8 (расстояние до периферийной точки) выполнен большим радиуса кривошипа.Устройство для прошивки растений в маты работает...

Номер патента: 1500973

Опубликовано: 15.08.1989

Автор: Клочков

МПК: G03B 9/22

Метки: перекрытия, потока, светового

...упором, выполненным в ниде опорной плиты 12, жестко связанной со стойкой 5,Устройство работает следующим образом. При подаче тока якорь 2 электромагнита втягивается в электромагнит, преодолевая усилие пружины 3 возврата, и перемещает оправу 1 вдоль оптической оси по стрелке К (фиг, 5). При этом подвижный элемент 7, подпружиненный пружиной 9, упираясь своим торцом, установленным в выходном отверстии 10, через светочувствительный материал М в упор-плиту 12, останавливается, тогда как оправа 1 продолжает движение до конца втягивания якоря 2 электромагнита. При этом конусная светоотражающая поверхность Б смещается относительно светоотражающей поверхности Д, образуя зазор для прохождения света. Отраженный от поверхности Д световой поток...

Номер патента: 1495929

Опубликовано: 23.07.1989

Авторы: Клочков, Ничукин

МПК: H02K 15/02

Метки: магнитами, намагниченными, постоянными, ротора, тангенциально, электрической

...сварки по температуре, изме р нной термопарой на дне паза под м гниты (на периферийной части кольцевого участка). Оптимальная величинф температуры должна быть не менее точки Кюри и не более температуры 40 пЛавления материала полюсов, что соответствует оптимальной высоте кольцевого участка (технологического обода), равной суммарной ширине зоны расплава и зоны потери магнитных 45 свойств. Для сплава 48 КНФ точка Кюри равна 950 С, а температура плавления - 1450 С. Кроме того, для обес" печения стабильности размагничивания технологического обода температура на его внешней поверхности может автоматически поддерживаться в заданных пределах за счет регулирования режимов сварки (например, ускоряющего напряжения или скорости...

Номер патента: 1495928

Опубликовано: 23.07.1989

Авторы: Клочков, Ничукин

МПК: H02K 15/02

Метки: индуктора, магнитопровода, синхронной, электрической

...сталей и сплавов высота технологических перемычек выбирается в 1,7-2,5 раза большей, чем толщина листа. Изобретение относится к технологии изготовления электрических машин и может быть использовано в электротехнической промышленности.5Цель изобретения - упрощение тех-, нологии.На чертеже изображена навивка на ребро ленты с полюсами по спирали на ярмо. 10Способ осуществляют в следующей последовательности.Предварительно изготавливают цилиндрическое ярмо 1, затем из ленты агнитопроводящей стали толщиной ,1 мм штампуют полюса 2, соединенные технологическими перемычками 3 высотой 1,7-2,5 мм, Высота технологичесих перемычек 3 выбирается в 1,7- 2,5 раза большей, чем толщина листа, 20 1 ак как меньшие значения могут привести к...

Номер патента: 1483185

Опубликовано: 30.05.1989

Авторы: Данилин, Клочков

МПК: F23N 3/02

Метки: воздуха, избытка, коэффициента

...значе-:)1,)0,ние топливной характеристики ч к,о /11 , (н данномслучае Ч- удельный объЬем воздуха, необходимогодля сжиганияго топлива).Значения инвариантов П и С вычисляют по индивидуальным краевым характеристикам компонентов топливной смеси отличаемых индексами 1 и 2 формулам:Р). о, Р ьл - Р ио,Р ъ 1и (2)Р ко,) Рн)о,Р 5- Р ьлНумерация ). топлив произвольнаПри совместном сжигания топливдвух видов способ реализуется безограничений, Применительно к многокомпонентным топливнымсмесям способреализуется в тех случаях, когда в пределах допустимой погрешности определения ( характеристики Р ь; и Ро компонентов смеси удовлетворяют соотношению (1).П р и м е р. В топке котлоагрегата совместно сжигали коксовый газ (Р ь =1,124; Р ,о =: 03)...

Номер патента: 1482808

Опубликовано: 30.05.1989

Авторы: Алеев, Багров, Богданов, Вакорина, Ерченков, Капралов, Катуркин, Клочков, Красовский, Михайлов, Салитан, Сердюков

МПК: B29C 33/40, B29C 35/02, B29D 31/00 ...

Метки: матриц, профильных, резиновых, тонких, формования, эластичных

...способа даны применительно кизготовлению матрицы для формованиярезинотканевых мембран с гофрами.П р и м е р 1. В пресс-форму свнутренним диаметром обоймы 1-80 мми высотой выступа 3 на пуансоне 2 -4,5 мм (фиг. 1) закладывают сыруюрезиновую смесь состава 3 (табл.1).Собранную форму устанавливают в вулканизационный пресс и выдерживаютпри 160 С в течение 30 мин. Послезавершения процесса вулканиэации резиновой матрицы 6 пресс-форму раскрывают и закладывают круглую заготовкумембраны 9 из ткани толщиной 0,2 ммна основе капрона арт. 56003. Тканьпредварительно прорезинивают резиновой смесью состава 3 (табл. 2), Прессформу в сборе перемещают в пресс ипри давлении 40 кгс/см 2 и 160 С выдерживают 15 мин.1482808 130в в -530 Тв.ф. Пл.м 30 130...

Номер патента: 1479538

Опубликовано: 15.05.1989

Авторы: Грицких, Данилов, Клочков, Лавренов, Сухарев, Тертичный

МПК: C22B 1/16

Метки: брикетов, влажного, минерального, сырья, тонкоизмельченного

...К 4,7; Со 0,11; Ге 3,5; Б 20,8; БдО 0,2; СаО 0,1; МяО 0,07; А 10 э 0,1, влажностью 9,3 . в колиП р и м е р 3. Исходные данныеи порядок проведения опыта те же, чтои в примере 2. Однако твердый КСДБ5подавали на смесь опилок и концентрата с содержанием влаги 57.При испытании полученные брикетывыдерживали 23-25 падений, выход образующейся мелочи составил около 27.1 О П р и м е р 4. Исходные данныеи порядок проведения опыта те же,что и в примере 2, но твердый КСДБподавали на смесь концентрата и опи"лок с содержанием влаги 5,57.15 При испытании полученные брикетывыдерживали 18-22 падений, выход образующейся мелочи составлял 3-47П р и м е р 5. Осуществляли аналогично примеру 2, но твердый КСДБ20 подавали на смесь опилок и концентрата с...

Номер патента: 1471965

Опубликовано: 15.04.1989

Авторы: Дубовский, Клочков

МПК: A01B 23/02

Метки: культиватор

...7 они обеспе мерное рыхление по глуби ной почвы. При этом скруч ны 8 под действием разнона ковой реакции со стороны и зубу 7 соверш ать попереч благодаря которым увеличи ность рабочего органа в по(54) (57) 1. КУЛЬТИВАТОРраму, установленные в дваорганы, каждый из которыхде зуба, закрепленного на Изобретение относится к сельскохозяйственному машиностроению, в частности к культиваторам.Цель изобретения - повышение эффективности вычесывани я из почвы сорняков и стабилизация заданной глубины обработки.На фиг, 1 изображен культиватор, вид сбоку; на фиг. 2 и 3 - рабочие органы культиватора в аксонометрии.Культиватор состоит из рамы 1, навески 2, опорных колес 3 и механизма 4 регулирования глубины обработки (фиг, 1). На раме 1 в два ряда...

Номер патента: 1468863

Опубликовано: 30.03.1989

Авторы: Байрак, Блиничев, Гажур, Дьяконов, Егеубаев, Клочков, Лобанов, Руденко, Тарасова

МПК: C01F 7/66

Метки: алюминия, нитрата

...прггсутстнии уксуснойятой в количестве 1,5 от гголтгества азотной кисгй способ по сравнению спозволяет поьысить стеонверсии гндроксида алюминия в2,02-3,46 раза,. а степеньния азотной кислоты - ваэа, 1 э.п. Ф-лы, 1 табл,а.гпсмигт;уьэованияисходныйтворениеическойударов/см/с, акислотелоты, вэ0 ыас,ХДанньтотипом Растворение проводят при пперемешивании в течение 41:1 О), после чего пульпуа фильтрат анализируют наА 1+, Н и БОП р и м е р ы 2"14. Способ осуществляют аналогично, Условия проведения процесса и полученные результаты приведены в таблице.Предварительная ударно-механическая обработка порспка гидроксида алюминия и добавление при его растворении к азотной уксусной кислоты позволяет повысить степень конверсии Гидроксидй алюминия н раст...

Номер патента: 1466903

Опубликовано: 23.03.1989

Авторы: Данилин, Клочков

МПК: F23L 15/00

Метки: котельная

...вдоль стеноктрубопровода 3, эагцишая их от непосредственного контакта с горячими продуктамисгорания.Поступление добавочной регулируемойчасти холодного воздуха через трубопровод12 подвергается изменениям. направленным на обеспечение оптимальной работы котельной установки, посредством шибера 13,Величина разрежения в трубопроводе 3и подача газовоздушной смеси вентилятором 7 подвергаются регулированию одним из известных методов, например путем изменения частоты вращения ротора вентилятора 7, в зависимости от результата измерения общего поступления воздуха в установку устройством4.10 Дополнительные элементы - трубопровод 12 с шибером 13 и устройство 14 измерения общего поступления воздуха повышают экономичность и надежность котельной...

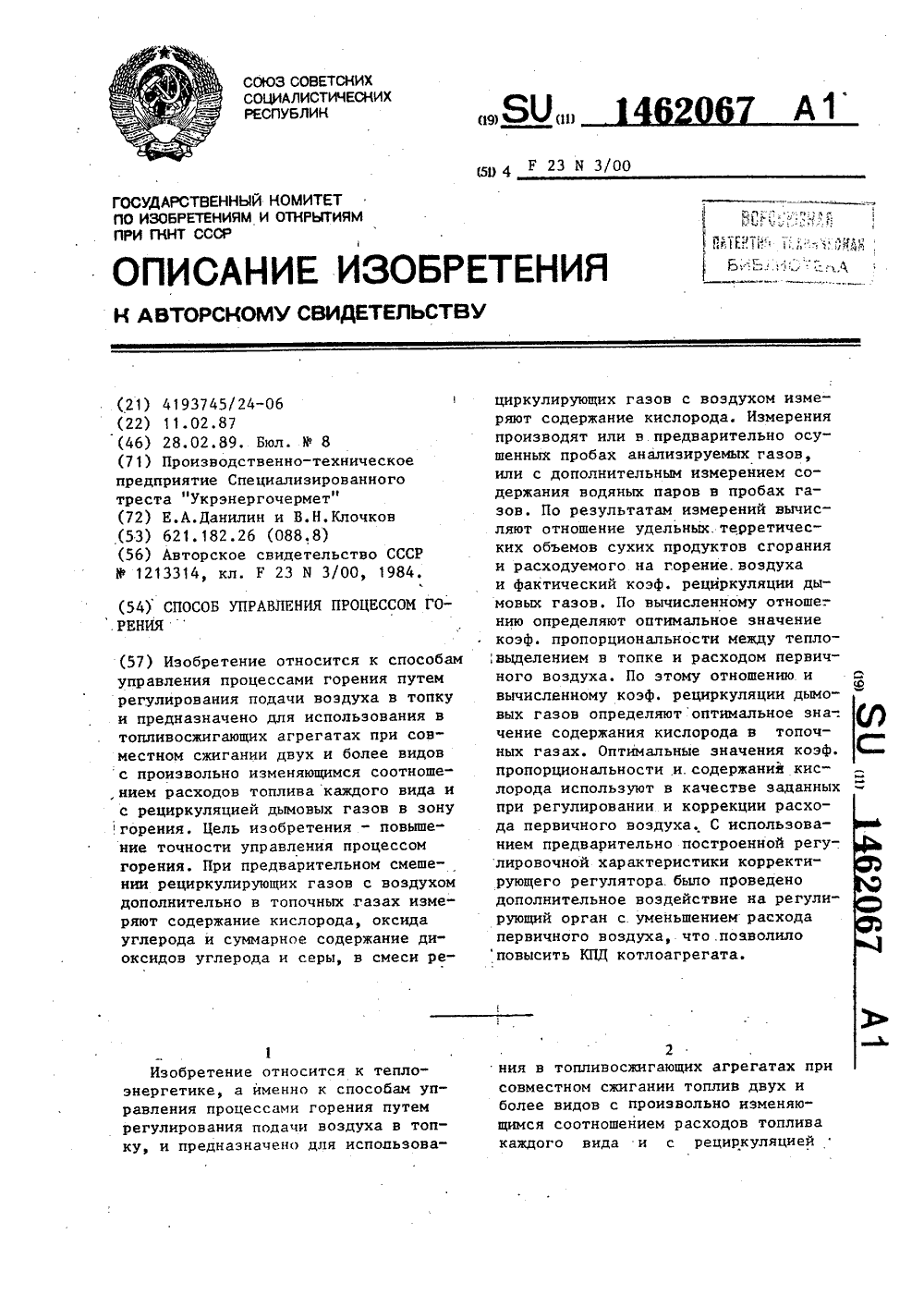

Номер патента: 1462067

Опубликовано: 28.02.1989

Авторы: Данилин, Клочков

МПК: F23N 3/00

Метки: горения, процессом

...органарасхода первичного воздуха таким образом, чтобы получаемые значения указанной разности стремились к нулю(операция "тонкого" регулирования).Оговоренное выражение результатовизмерения относительно объема сухихпродуктов сгорания (по объему газов,остающемся после удаления иэ нихводяных паров) объясняется следующим:удельный. выход сухих продуктов сгорания для каждого вида сжигаемых топливявляется, .как правило, стабильнойвеличиной, в то время как удельныйвыход водяных паров, а следовательно,и суммарный удельный объем продуктовсгорания нередко подвержены существенным колебаниям. Соответственно выражение содержания кислорода и другихкомпонентов по объему сухих продуктов сгорания менее подвержено флуктуациям, что способствует...

Номер патента: 1459935

Опубликовано: 23.02.1989

Авторы: Клочков, Кузнецов

МПК: B30B 1/26

Метки: горячештамповочный, двойного, действия, кривошипный, пресс

...деформируя заготовку. При этом усилие деформирования от наружного ползуна 3 передается через коленные рычаги 11, 12 и ползушку 13 на станину 1 пресса и замыкается в ней усилием, действующим на станину со стороны нижней полуматрицы 20, Если деформирование заготовки наружным ползуном 3 не осуществляется, усилие на нем возникает только в момент соприкосновения полуматриц 19 и 20, а его передача на станину 1 и замыкание в ней происходят аналогично. Величина усилия прижима зависит от высоты полуматриц 19 и 20.После смыкания полуматриц и создания прижимного усилия ползун 3 останавливается и совершает выстой, обеспечиваемый кривошипно-коленным механизмом 11, 12, 14 и 15.В период выстоя наружного ползуна 3 внутренний ползун 4 продолжает...

Номер патента: 1456831

Опубликовано: 07.02.1989

Авторы: Вильницкий, Жидков, Клочков, Ковалев, Попов, Столяр

МПК: G01N 3/28

Метки: пенетрометр

...контакты 19 и 20, предназначенные для взаимодействия друг с другом, На конце фиксатора 18, противоположного стержню 4, установлен упор 2, пред" назначенный для взаимодействия с конечным выключателем 22, а со средней частью фиксатора 18 взаимодействует электромагнит 23.Электропривод 14, фотоэлемент 16, электромагниты 10, 11 и 23, конечные выключатели.8 и 22, контакты б, 7, 19 и 20 и емкость 1, выполненная из электропроводного материала, соединены с блоком 24 управления.Пенетрометр работает следующим образом.На поверхность образца наливают электропроводную жидкость (например, раствор соли в воде) и включают электропривод 14. Гайка.2 и соединенный с ней цилиндр 5 опускаются1до касания торцом цилиндра с контактами 6 и 7 поверхности образца...

Номер патента: 1454269

Опубликовано: 30.01.1989

Авторы: Дубовский, Клочков

МПК: A01B 29/04

Метки: каток, прикатывающий, сеялки-культиватора

...30 соответствовать более концентрированному распределению давлений по на" правлению зоны расположения семян.Прикатывающий каток сеялки-культиватора работает следующим образом.При движении агрегата впереди идущие рыхлящие зубья б рыхлят почву, оставляя за собой бороздки (Фиг,2 а), В свою очередь сошники 7, двигаясь по бороздкам, образованным рыхлящими 40 зубьями, дополнительно делают бороздки для укладки семян, Высеянные семена частично заделываются осыпающей " ся почвой. При этом профиль бороздок, образующихся после прохода рыхлящих 45 зубьев 6 и сошников , близок к параболическому (Фиг.2 б). Диски 1 прикатывающего катка (Фиг, 2 в), перекатываясь эа сошниками 7, внутренней поверхностью шпор 5 сдвигают почву в зону расположения семян,...

Номер патента: 1452801

Опубликовано: 23.01.1989

Авторы: Гордон, Дмитриев, Клочков, Краснов, Рытвин, Стройцев, Тимофеев, Фокин, Хазанов

МПК: C03B 37/09

Метки: сосуд, стеклоплавильный

...прогибов фильерной пластины под тяжестью находящегося в сосуде расплава стекла.Разделение фильер на две равныегруппы двумя неполными поперечнымирядами позволяет добиться равномерного разогрева фильерной пластиныпо длине, исключить образование застойной зоны и создать условия для легкого разделения струй стекломассыФ вытекающих из фильер, на две равные по числу волокон пряди. Предложенная схема расположения фильер является универсальной, так как может быть успешно использована при выработке качественной комплексной нити как в одну, так и в две пряди.Соблюдение указанных соотношений Ыу . НЯ и Г Обеспечивает Оптимальные эцусловия работы стеклоплавильного сосуда и повышение его производительности за счет увеличения мощности на"...

Номер патента: 1449772

Опубликовано: 07.01.1989

Авторы: Данилин, Клочков

МПК: F22B 35/00, F23N 1/00

Метки: камере, котлоагрегата, тепловыделений, топочной

...г - параметры, характеризующие горение 40при стехиометрическом соотношениитоплива (твердыхбытовых отходови газообразного 45топлива соответственно) и окислителя;ВтЧ- расход углеводородной массы твердых бытовых отходов;ВГ - расход газообразного топлива,р)дк 55В приведенной функции (1) КО; определяется путем динамического преобразования результата газового анализа дымовых газов по формуле где 20,9 - содержание кислорода вокислителе (атмосферномвоздухе).Две другие величины Функции (1), аупдкименно В г и КО г, известные, посколь" ку они относятся к газообразному топливу известного состава: Вг - расход газа устанавливают по показаниютихщитового прибора; КОопределяется по табличным данным и является величиной, постоянной для газа, постоянного...

Номер патента: 1449201

Опубликовано: 07.01.1989

Авторы: Баранаев, Клочков, Савинов

МПК: B21D 43/05, B21J 13/00

Метки: грейферный, механизм

...жестко связаны с траверсвми 6 и 8 и служат для направления их вертикапьных перемещений. Механизм работает следующим образом.В исходном положении механизма линейки 1 и 2 с захватаьы раскрыты, траверса 6 с кареткой 3 находится в нижнем, а траверса 8 с кареткой 4 в верхнем положениях, В пневмоцилиндры 20 подан сжатый воздух, вследствие чего зазоры в подвижных соединениях механизма выбраны. Каретки 3 и 4" с линейками 1 и 2 в крайней правой (фиг.1) позиции расположены так, что крайний правый паз (ручей) захватов линеек 1 и 2 совмещен с первой загрузочной позицией штампа. Остальные позиции захватов соединены с рабочими позициями штвмпя. Этому положению грейферного механизма соот 144920151 О 15 20 25 30 35 40 45 50 55 ветствует положеше...

Номер патента: 1445689

Опубликовано: 23.12.1988

Авторы: Андриященко, Клочков, Яковлев

МПК: A61B 5/02

Метки: артериального, давления, мониторирования, среднего

...точкой отсчета служит максимум пульсовой волны, регистрируемый на 25 нижней конечности пациента. Иониторируют давление по ВППВ из условиямм рт.ст. , 0,001 с.В процессе терапии на дисплей или печать выводятся величины ВППВ, иа пример, в виде графика или цифр.При изменении ВППВ на величину б 0,01 с производится с помощью сфигмоманометра вторичная регистрация величины артериального давления Р, со-З 5 ответствующего измеренному на этот момент времени пробега пульсовой волны - Т.Характер изменения давления между точками Т и Т не имеет значения. 40Продолжают мониторировать конкретные цифры артериального давления данного пациента по формулеКР = (1)Т+ В45 где Р - среднее артериальное давление;Т - интервал времени между К-зубцом ЗКГ и пульсовой...

Номер патента: 1427195

Опубликовано: 30.09.1988

Автор: Клочков

МПК: G01M 7/00

Метки: исследования, органов, почвообрабатывающих, пружинных, рабочих, стенд

...нагрузки на рабочие органы 11 и 12. Снаружи барабан 7 закрыт кожухом 18, имеющим на" правители 19 почвы. Направители 5 и 1 9 образуют лотки 20 и 21, расположенные симметрично относительно барабана 7. Имеются также сборники 22 и 23 для взвешивания и фракционного анализа. На дне барабана 7 крепятся сменные имитаторы 24 и 25 ударных нагрузок, которые имеют различную высоту Н и форму.Устройство работает следующим образом.При проведении исследований на стенде устанавливается барабан 7, размер А сепарирующих отверстий которого соответствует агротребованиям на рыхление почвы. Внутрь барабана 7 помещается навеска комков почвы, размеры которыхбольше допускаемых агротребованиями,Частота вращения барабана 7 диаметром О, 6 м для обеспечения...

Номер патента: 1425513

Опубликовано: 23.09.1988

Авторы: Гомоляко, Клочков, Шпак, Юхимец

МПК: A61B 10/00, G01N 33/48

Метки: бронхита, диагностики, хронического

...изобретения является повышение точности диагностики.Способ осуществляют следующим об 5разом,Биоптат фиксируют в 103-ном растворе формалина. Далее готовят гистот.логические препараты и микроскопиру,ют. В бронхах определяют количествоядер эпителия, площадь сечения эпителилального пласта слизистой. И приплощади сечения эпителиального пласта от ЗОХ и выше, а количество ядер 15на этой площади.90-120 ед. диагносци"руют наличие хронического бронхита,П р и м е р 1. Больной с диагнозомхронический бронхит.При микроскопировании количество 20ядер - 58, 60, 75, 45; площадь сечения эпителиального пласта равна 21,10 31 э 25 э 31На основании полученных данных выявлено, что 503 эпителия находится 25в состоянии нормы и 503 - умереннаяреация,...

Номер патента: 1420257

Опубликовано: 30.08.1988

Авторы: Брусенцов, Клочков, Корнеичев

МПК: F16B 21/02

Метки: соединения

...любыми известнымисредствами, например винтами, или засчет силы трения, возникающей междурабочими поверхностями соединительного элемента 3 и кольцевой полости 4. Допуск на величину зазорамежду упругими элементами 3 и рабочими поверхностями кольцевых проточек не имеет принципиального зна 50чения, так как он крмпенсируетсясамим упругим элементом 3. Компенсация происходит за счет упругих сил,возникающих при кручении поперечных55сечений элемента 3 в процессе егоустановки в полость 4.При воздействии ударных и/иливибрационных нагрузок возникают силы,стремящиеся сместить соединяемые деталии 2 одну относительной другой на величину зазора между упругим элементом 3 и кольцевыми проточками под него. Однако упругий элемент 3 за счет упругих свойств...

Номер патента: 1420256

Опубликовано: 30.08.1988

Авторы: Брусенцов, Клочков, Корнеичев

МПК: F16B 21/02

Метки: соединения

...происходит эа счетупругих сил, возникающих при упругомдеформировании гофр упругого элемента 3. При этом в случае использованияупругого элемента, показанного нафиг, 1, 2, обеспечивается компенсацияосевых зазоров, образующихся эа счетдопусков на изготовление самого упругого элемента и одной из кольцевыхпроточек сопрягаемых деталей; прииспользовании упругого элемента, изображенного на фиг. 4, полностью устранхются радиальные зазоры; упругийэлемент, изображенный на фиг. 5,полностью компенсирует радиальные зазоры и осевой зазор между упругимэлементом и одной из кольцевых проточек сопрягаемых деталей.Устройство работает следукщим образом,При воздействии ударных и/или вибрационных нагрузок возникают силы,стремящиеся. сместить соединяемые...

Номер патента: 1416275

Опубликовано: 15.08.1988

Авторы: Клочков, Митницкий

МПК: B23D 19/06

Метки: многодисковые, ножницы

...содержат танину 1, привод 2 и ножевую клеть, остоящую иэ корпуса 3, подвижнойнеподвижной опор 4 и 5, в которых становлены ножевые валы 6 и 7, Вжней части корпуса 3 ножевой клети имеются упоры 8 и 9, предназначенные для запирания ее в станине во 20 взаимодействиис ползушкой 10 и замковым упором 11, закрепленным на станине.Упоры 8 и 9, ползунка 10 и замковый упор 11 являются составными ча" 25 стями средства фиксации ножевой клети, привод которого может быть выполнен электромеханическим или гидравлическим,На консолях ножевых валов установлены сцепные, например кулачковые полумуфты 12 и 13, оснащенные конус- ными ловителями, На неподвижной стойке 14, закрепленной на верхней плоскости станины, в подпружиненно подвешенных опорах установлены...

Номер патента: 1416174

Опубликовано: 15.08.1988

Авторы: Блиничев, Гришин, Квартальнов, Клочков, Федосов

МПК: B02C 13/14

Метки: мельница, центробежная

...к устройствам для тонкого измельчения термолабильных материалов, склонных к оплавлению и агрегированию, и может быть использовано в химической, биол гической, фармацевтической и целлюлозно-бумажной отраслях промьппленности.Целью изобретения является повышениеэффективности измельчения термолабильных материалов, В мельнице, содержащей загрузочный и разгрузочный пат"рубки, корпус с концентрическими коль.цевыми вставками и отбойниками, сту"пенчатый дисковый ротор с билами,причем ступени ротора расположены врадиальном направлении, а била ротора на каждой последующей ступени выполнены большей длины, отбойники выполнены полыми с отверстиями, расположенными на тыльной стороне по всейвысоте, кольцевые вставки снабженырадиаторами и...

Номер патента: 1407525

Опубликовано: 07.07.1988

Авторы: Вержак, Волченков, Дауев, Клочков, Лега, Луцкий, Хныкин, Чистяков

МПК: B01F 1/00, B01F 5/10

Метки: перемешивающее, приготовления, раствора, реагента

...через зазоры 9 и с всасывающим патрубком 10 насоса 11. Напорный патрубок 12 насоса соединен через узел 3 с патрубком 2, Площадь сечения зазора 9 должна быть не менее площади поперечного сечения всасывающего патрубка 10 для того, чтобы не происходило разрыва сплошности потока.Насадки 5 и 7 выполнены в виде взаимно пересекающихся полых лопастей соответственно 13, 14 и 15, 16, установленных под углом к горизонтальной плоскости. В лопастях выполнены щелевидные сопла, причем у нижней на 40 садки 5 сопла 17 и 18 расположены в верхних гранях лопастей, а у верхней насадки 7 сопла 19.и 20 расположены в нижних гранях.Устройство работает следующим образом.Реагент размещают в емкости 1 на поверхности диска 4. После этого устройство заполняют водой...

Номер патента: 1404303

Опубликовано: 23.06.1988

Авторы: Алексеева, Богословский, Ганичев, Захаров, Клочков, Щербаков

МПК: B24B 41/04

Метки: испытательный, приводом, ременным, стенд

...коэффициентов жесткости Си С выбраны из условия расположения критических частот вращения шпинделя 2 вне рабочего диапазона частот его вращейия, Вал 8 шпинделя 2 с закрепленной 30 на нем испытуемой деталью 9 установЛен в.подшипниках О. Между шпинделем 2 и корпусом 1 установлены дополнительная упругая опора 11, создающая упругое силовое поле с коэффициентом жесткости Столько в направлении 7, Перпендикулярном направлению усилия натяжения ременного привода 5, Упругие опоры 3 и 4, дополнительная упругая опора 11 и ременной привод 5 име Ют осевые координаты, отсчитываемые от центра масс 12 шпинделя 2,соответственно 1, 1, 1 и Ь. Коэффициенты жесткости упругих опор 3 и 4 в надфавлении 7, перпендикулярном усилию натяжения ременного привода 5, и...
