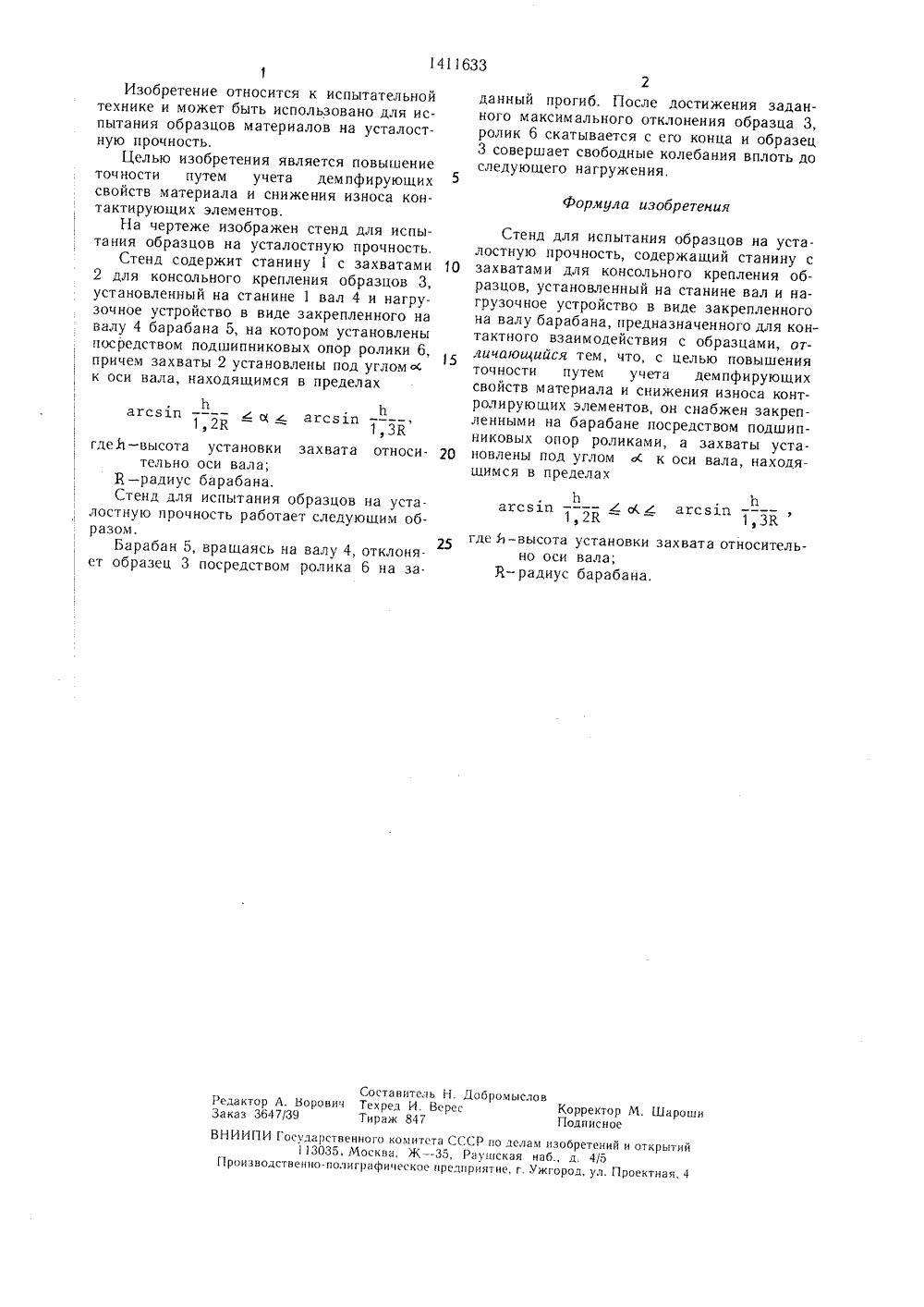

Стенд для испытания образцов на усталостную прочность

Номер патента: 1224654

Опубликовано: 15.04.1986

Авторы: Войлов, Грачев, Краснов

МПК: G01N 3/04

Метки: захват, испытании, крепления, образцов, полых, прочность

...верхнююплоскость (не обозначена) лепестка,2 цангового зажима, а число секторов 9 равно числу лепестков 2,Во втулке 1 размещена тяга 14,соединенная со штоком 7, Кроме того,захват содержит пружины 15, держатель 16 и опорную поверхность 17испытательной установки (не показана),Захват работает следующим образом.Испытуемый образец 6, например шапку изолятора, устанавливают на опорной поверхности 17 и закрепляют его на держателе 16, Перемещают тягу 14 со штоком 7 до тех пор, пока полка 10 сектора 9 не переместится вверх и лепестки 2 цангового зажима под воздействием пружин 15 будут прижаты к стойкам 12 сектород 9. Вводят цанговый зажим во внутрен10 2 О 25 ЗО нюю полость 5 образна 6 и перемещают тягу 14 относительно втулки 1 в обратном...

Номер патента: 1272299

Опубликовано: 23.11.1986

Авторы: Колпаков, Косовский

МПК: G01N 3/04

Метки: закрепления, захват, испытании, металлических, образцов, плоских, прочность

...в пазу 2клиновые эажимные губки 3, на рабочихповерхностях (не обозначены) которыхвыполнены канавки 4, размещенные перпендикулярно оси 5 симметрии клинового паза 2, цилиндрические стержни 6,размещенные в канавках 4 каждой за-жимной губки 3. На рабочих поверхностях эажимных губок 3 выполнена насечка (не обозначена).Диаметры стержней 6 выполняютсябольшими, чем глубинаканавок 4, авысота выступов стержней 6 увеличивается в направлении от меньшего торца.(не обозначен) эажимных губок 3 кбольшему,Захват работает следующим образом.Устанавливают образец 7 между рабочими поверхностями эажимных губок3. Перемещают зажимные губки 3 относительно клинового паза 2 корпуса 1,При соприкосновении выступов стержней6 с захватной частью образца 7 происходит...

Номер патента: 1322114

Опубликовано: 07.07.1987

Авторы: Алексеев, Башилов, Лебедев, Сафронов

МПК: G01N 3/04

Метки: высокотемпературных, захват, испытаниях, испытательной, крепления, машине, образцов, прочность

...захват, общий вид; на фиг. 2 - то же, вид сверху,Захват для крепления образцов при высокотемпературных испытаниях на 1 О прочность к испытательной машине содержит корпусдля размещения образца (не показан), тягу 2 с переходными участками 3 и 4, при этом переходной участок 3 жестко прикреплен к корпусу 1, а участок 4 предназначен для подсоединения к .испытательной машине (не показана) и имеет резь- бовой наконечник 5, охватывающий тягу 2, кожух 6, на котором закрепле ны первый и второй штуцеры 7 и 8, причем оси 9 и 10 штуцеров 7 и 8 рас. положены на касательных к внутренней поверхности (не обозначена) кожуха 6, На тяге 2 прикреплен шнек 11, шаг вин товой линии, которого увеличивается в сторону штуцера 8 при этомшнек 11 может быть...

Номер патента: 1415119

Опубликовано: 07.08.1988

Автор: Громадченко

МПК: G01N 3/04

Метки: высокотемпературных, испытаниях, крепления, образцов, прочность

...из захватов, выполненный в виде охватывающей ось 6 пружины 12, один конец которой контактирует с упором О, а другой через механизм 7 перемещения - с парой рычагов 4 и 5.Часть 1 корпуса имеет паз 13, а часть 2 корпуса - выступ4, входящий в паз 13 при соединении частей 1 и 2 корпуса,Устройство, кроме того, содержит шпонку 15, размещенную в пазу оси 6 и имеющую возможность перемещения совместно с рычагами 4 и 5 вдоль оси 6, шпанку 6, неподвижно закрепленную в пазу оси 6, опорную шайбу 17, штифты 19, термодатчики 18, размещенные в продольном отверстии рычагов 5, подпружиненные толкатели 20, двуплечие рычаги 21, термоизоляционные уплотнители 22, распорные конуса 23 и прижимы 24, связанные с конусами 23. На рычагах 4 выполнены кулачки 25, в...
