Система передачи дискретной информации

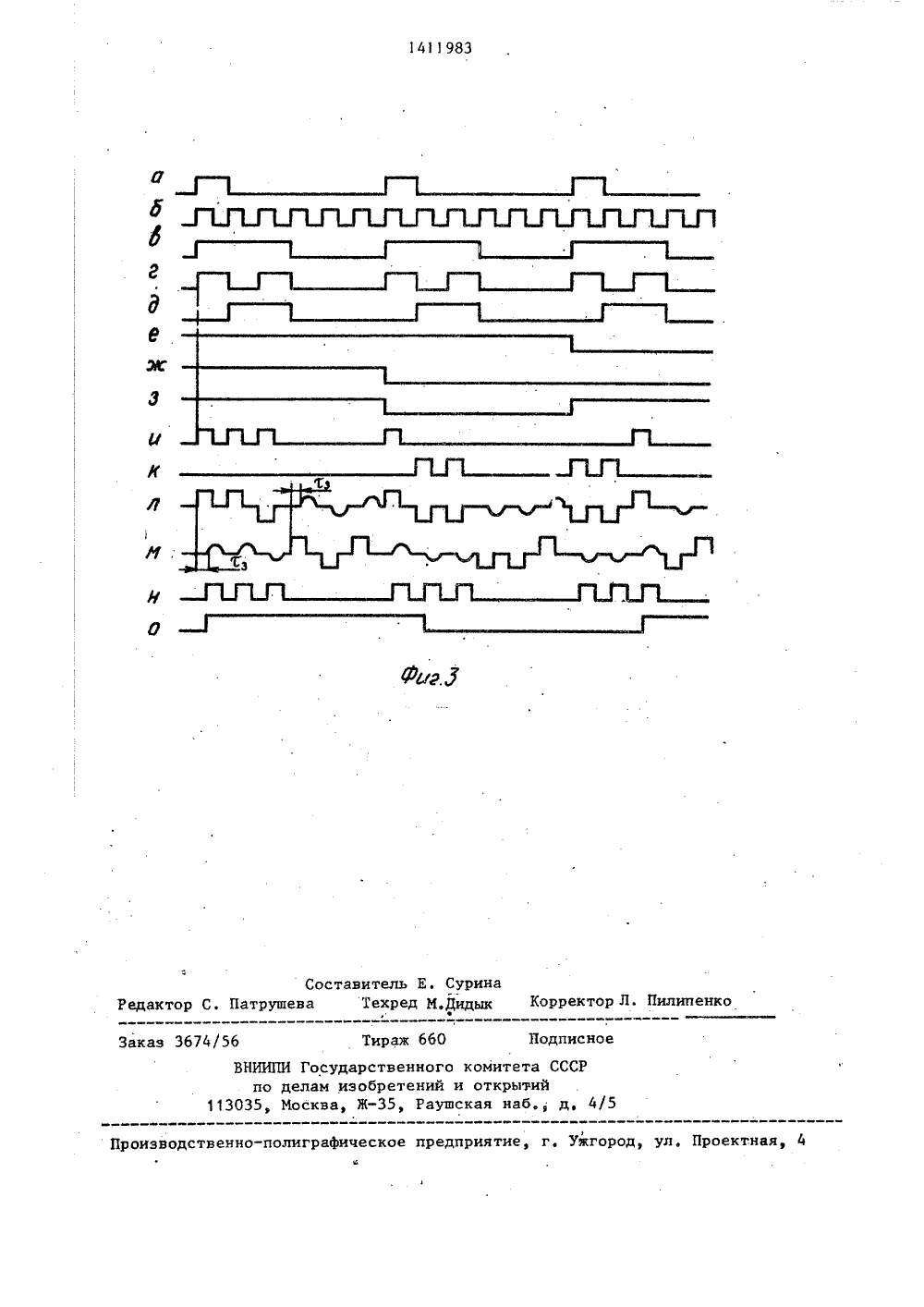

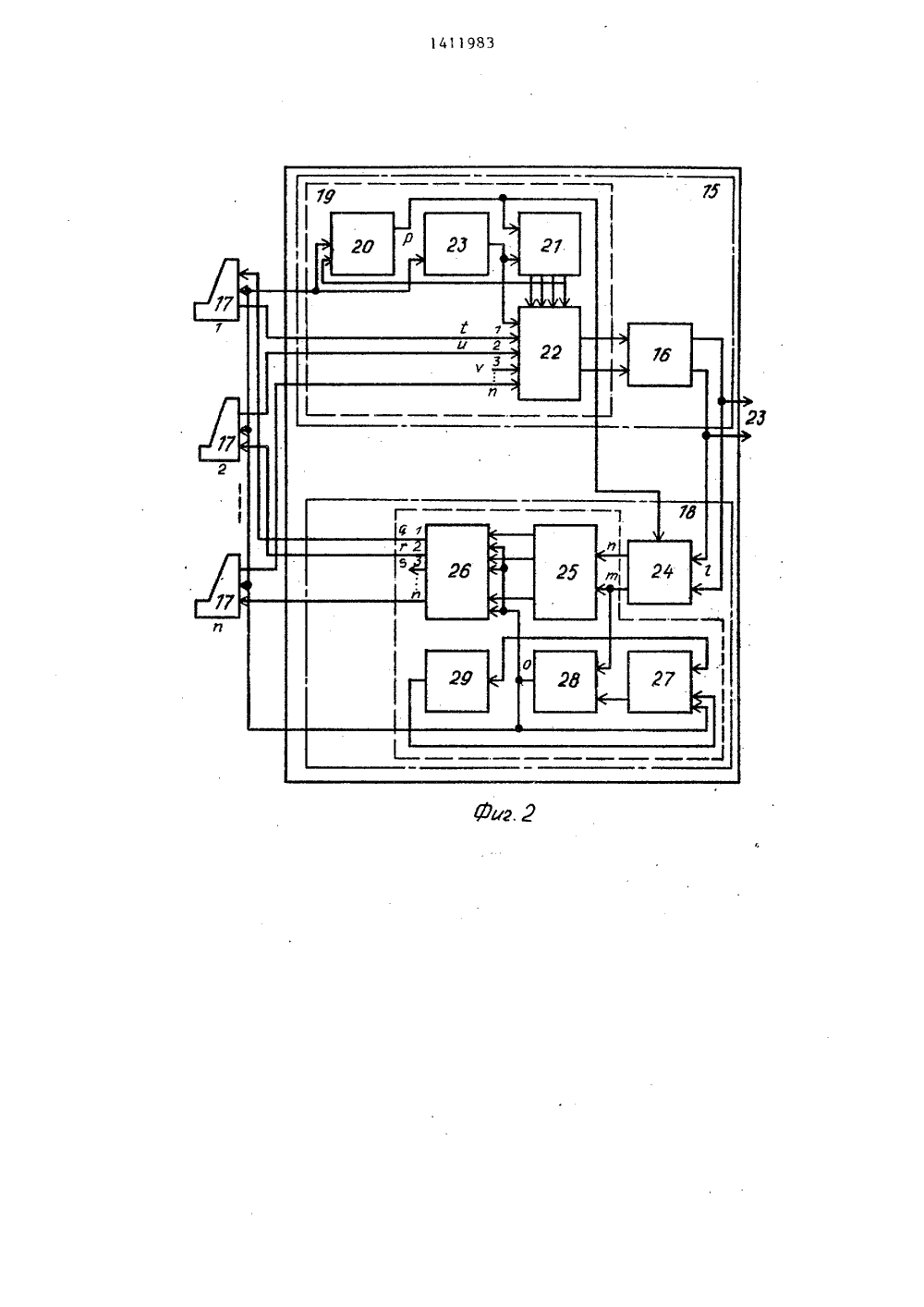

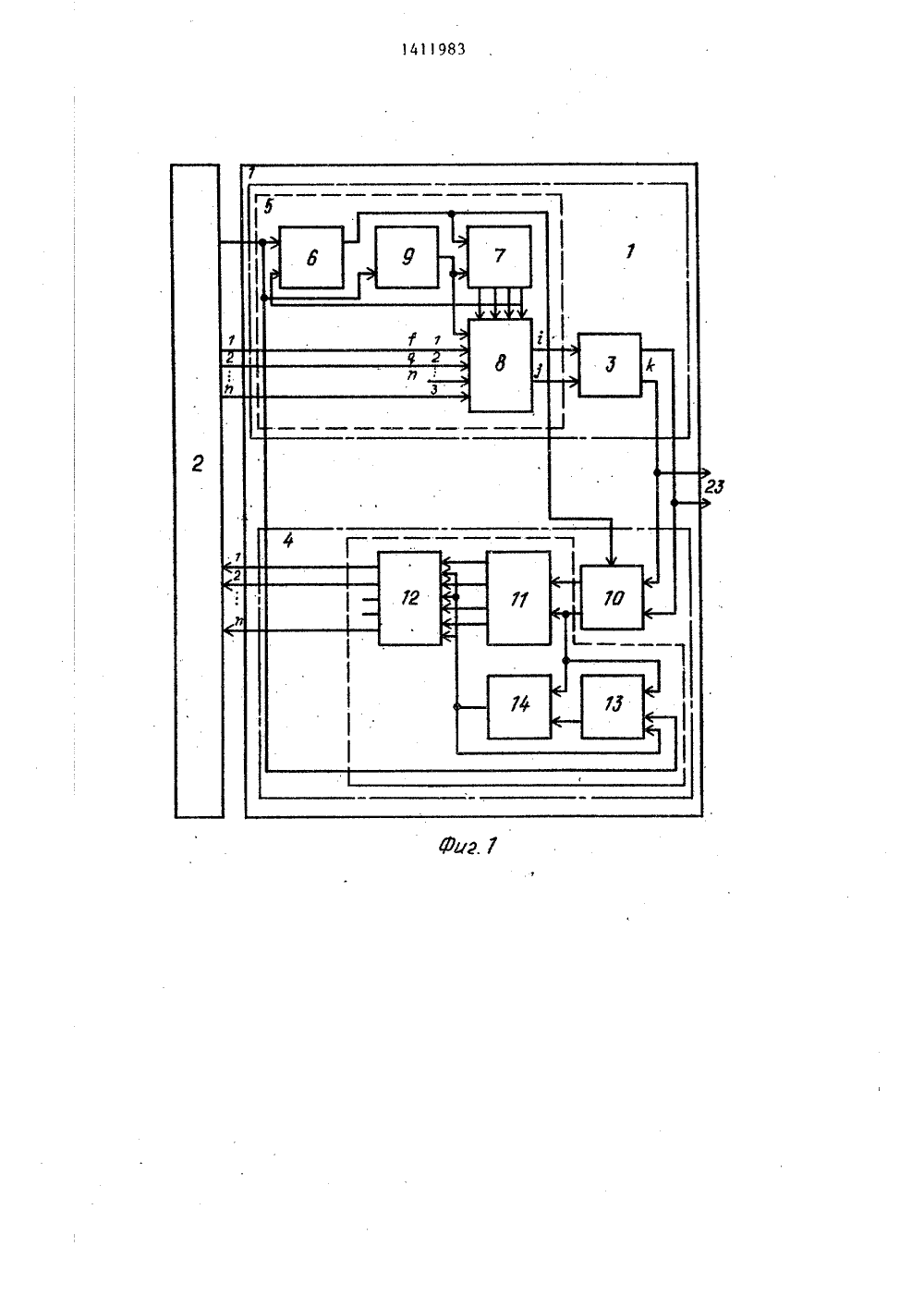

Изобретение относится к техникесвязи и может использоваться дляпередачи цифровой информации междуЭВМ и удаленными дисплеями в АСУ,Цель изобретения - повышение пропускной способности.На фиг, 1 и 2 дана структурнаяэлектрическая схема предложеннойсистемы (центральная и периферийная 1 Останции)ф на фиг. 3 - временные диаграммы,Система содержит на центральнойстанщии 1 оконечный блок 2, формирователь 3 сигнала передачи, приемный блок 4, концентратор 5, выполненный в виде триггера 6, счетчика 7, мультиплексора 8 и умножителя.9, приемный блок 4 выполнен в видеприемника 10, регистра 11 сдвига и 2 Облока 12 памяти, триггера 13 и счетчика 14, а на периферийной станции15 - Формирователь 1 б сигнала передачи, оконечный блок 17, приемныйблок 18, концентратор 19, выполненный в виде триггера 20, счетчика 21мультиплексора 22, умножителя 23,приемный блок 18 выполнен в виде при"емника 24, регистра 25 сдвига, бло"ка 26 памяти, триггера 27 счетчика ЗО28 и мультивибратора 29.Система передачи дискретной информации работает следующим образом.Хронирующие тактовые импульсыоконечного блока 2 поступают на входконцентратора 5, Эти импульсы параллельно поступают на вход триггера 6и умножителя 9 (Фиг. 3 а). На выходеумножителя 9 формируется импульсныйсинхронизированный с тактовыми импульсами (фиг. 3 б) сигнал с частотойГт = 2 пУ, где.Р -частота тактовыхимпульсов, и - число каналов., Триггерб под воздействием тактового импульса опрокидывается в рабочее состояние (фиг, 3 в) и своим сигналом переводит в рабочее состояние счетчик 7с Фазоимпульсным представлением информации, сигналы с выхода счетчика7 управляют мультиплексором 8(Фиг. 3 г,д) Триггер б опрокидыва 5 Оется в исходное состояние сигнаЛомс выхода счетчика 7 после и тактовыхинтервалов сигнала умножителя 9. Напервом и втором выходах мультиплек 55сора 8 формируется и импульсов поло.жительной полярности длительности- 1/2 Г соответственно на первомвыходе, если информационные сигналы,поступающие на входы мультиплексора 8 (фиг, 3 е,ж,з) имеют уровни логической единицы, и на втором выходе- если информационные сигналы принимают уровни логического нуля (фиг.Зи, к). Эти две импульсные последовательности поступают на вход формирователя 3. На выходе формирователя 3 формируются двухполярные импульсы, которые поступают на вход линии связи (фиг. 3 л). Сигналом триггера б в интервале времени, в котором формируются линейные импульсы, блокируется вход собственного приемника 1 О. Линейные импульсы после определенной задержки сигнала Ф (фиг,З м) поступают на вход приемника 24. Приемник 2 из поступивших импульсов на сво/их выходах формирует тактовые импульсы (Фиг.З н) и групповой информационный сигнал (фиг,З о). Эти сигналы поступают на и-разрядный регистр 25. Тактовые импульсы дополнительно поступают на входы счетчика 28, триггера 27 и мультивибратора 29. Триггер 27 передним фронтом поступивших тактовых импульсов опрокидывается и выходным сигналом переводит в рабочий режим счетчик 28. Счетчик 28 после поступления и импульсов (фиг. 3 о) Формирует импульс, которым триггер 27 опрокидывается в исходное состояние, Тем же импульсом записываются информационные сигналы в блок 26 памяти, поступившие с выхода регистра 25, Мультивибратор 29, который запускается тактовыми импульсами, пред" назначен для опрокидывания триггера 27 в исходное состояние в там случае, если за определенный интервал Т=1/2 Р поступило менее и линейных импульсов. Приемник 18 позволяет обеспечить цикловую синхронизацию для распределения канальных инФормационных сигналов, а также. повышает помехозащищенность устройства, поскольку обнаруживаются одиночные импульсные помехи, возникшие в линии связи. Ф о р м у л а и з обретенияСистема передачи дискретной информации, содержащая на центральной станции оконечный блок, формирователь сигнала передачи, приемный блок, выход которого соединен с входом оконечного блокй, а на периферийной станции - оконечный блок, формиро 1411983ватель сигнала передачи, приемныйблок, выход которого соединен с входом оконечного блока, о т л и ч аю щ а я с я тем, что, с целью повышения пропускной способности, нацентральной станции введен концентратор, вход которого соединен с выходом оконечного блока, выход - свходом формирователясигнала переда-,.чи, а вход управления и выход управления соответственно с выходомуправления оконечного блока и входом управления приемного блока, приэтом концентратор выполнен в видепоследовательно соединенных триггера, счетчика и мультиплексора, атакже умножителя, вход которого объединен с входом триггера, а выходсоединен со счетным входом счетчикаи стробирующим входом мультиплексора, информационные входы которого являются информационные входамиконцентратора, а его выходы - выходами концентратора, вход триггераявляется управляющим входом концентратора, а вход "Сброс" триггера соединен со старшим разрядом счетчика,а выход триггера является вторым.управляющим входом концентратора, а.приемный блок выполнен в виде последовательно соединенных приемника,регистра сдвига и блока памяти, атакже последовательно соединенныхтриггера и счетчика, выход которогосоединен с входом блока памяти ивходом триггера, вход "Сброс" которого соединен с выходом счетчика,а выходы триггера регистра сдвигаи счетчика подключены к тактовомувыходу приемного блока, а второйвход "Сброс" триггера является первым входом управления приемногоблока, второй управляющий вход приемного блока является входом управления приемника, его информационные 10 15 20 25 30 35 40 45 входы являются входами приемника, авыходы блока памяти - выходами приемного блока, а на периферийной стороне введен коцентратор, вход которого соединен с выходом оконечногоблока, выход - с входом формирователя сигнала передачи, а вход управления концентратора и входы управленияоконечного блока соединены с выходомуправления приемного блока, при этомконцентратор выполнен в виде последовательно соединенных триггера,счетчика и мультиплексора, а такжеумножителя, вход которого объединенс входом триггера, а выход соединенс счетным входом счетчика и стробирующим входом мультиплексора, информационные входы которого являются ин.формационными входами концентратора,а его выходы - выходами концентрато-ра, вход триггера является управляющим входом концентратора, а объединенный вход триггера и умножителяявляется управляющим входом концентратора, вход "Сброс" триггера соединен с выходом старшего разряда счетчика, а выход триггера является вторым управляющим выходом концентратора, а приемный блок выполнен в видепоследовательно соединенных приемника, регистра сдвига и блока памяти,а также последовательно соединенныхмультивибратора, триггера и счетчика,выход которого соединен с входомблока памяти и входом "Сброс" триггера, а его выход является управляющим выходом приемного блока, входытриггера, счетчика, мультивибратораи регистра сдвига соединены с тактовым входом приемника, при этом егоуправляющий вход является управляющим входом приемного блока, а информационными входами являются его выходы, а выходы блока памяти в . информационными выходами приемного блока.
