Карев

Номер патента: 1683859

Опубликовано: 15.10.1991

Авторы: Алоп, Афанасьева, Карев, Пеймер, Тюманок, Фишман

МПК: B22C 5/04

Метки: многокомпонентных, приготовления, смесей

...многокомпонентного материала 20 производительностью О перемещается со скоростью ч и подвергается дискретизации через интервалы времени Лт.При ширине потока Ь, плотности материала р,толщине потока Ьо=9/Ь р ч, после 25 дискретизации п 1= ЛЧ/Ь = 0 Лт/р Ы == = ЛГП/р Ьг где В - длина дискретной порции.Предлагаемый способ смешивания приводит к смещению между последующими 30 порциями и к уменьшению толщины слоя в ЛХ/г раз,Кратность дискретизации определяется предъявленными техническими требованиями к смешению для каждого конкретного 35 производства. При и-кратном повторении дискретизации;ду ( ЛХ )л - 1 Л ( ЛХ )и - 1чп - 1 Л л С,О п - 1 р 45 При известных Л /; 1; ч; Л кратность дискретизации потока составит Ь Л 1//Л/ п Л/ о/О Лт и...

Номер патента: 1682025

Опубликовано: 07.10.1991

Авторы: Бугаев, Грузин, Карев, Рей, Товпыга, Черножукова

МПК: B21J 13/00

Метки: молота, паровоздушного, цилиндр

...ско:.ьзить повнутренней поверхности с большим внутренним диаметром, пока не будут остановлены. Для обеспечения плавного движенияпоршней 3 и 6 в обратном направлении уплотнительные кольца 5, скользя по конической поверхности А в месте сопряжения верхней и нижней частей цилиндровой втулки, поджимают к поршню 3. Последний переходит из верхней части цилиндрической втулки с большим внутренним диаметром в нижнюю часть с меньшим внутренним диаметром. Таким образом, после остановки падающих частей при аварийном режиме работы цилиндр паровоздушного молота полностью сохраняет свою работоспособность.При обрыве штока 4 и движении падающих частей вверх цилиндрработает аналогично описанному режиму и в этом случае тоже предотвращает возможный удар...

Номер патента: 1679071

Опубликовано: 23.09.1991

Авторы: Гузев, Карев, Черных

МПК: F15B 15/26

Метки: гидроцилиндр, телескопический

...эксцентричной направляющей 10, выполненной заодно с поршнем 3.1 ил,правляющая 10, обеспечивающая неизменную взаимную ориентацию поршней 3 и 5 и, соответственно, попадание лепестков 7 в отверстия 11 при складывании гидроцилиндра. Направляющая 10 установлена с образованием в штоке 6 герметичных полостей 12, 13 и снабжена осевым каналом 14 для сообщения полости 12 с полостью 15 основного штока 4, Для подвода и отвода рабочей среды в корпусе 1 выполнены каналы 16, 17. В исходном сложенном состоянии гидроцилиндра кулачки 8 взаимодействуют с крышкой 2 и фиксируются поршнем 9, При подаче давления через канал 1 б поршень 9 смещается внутрь крышки 2, освобождает кулачки и, соответственно, лепестки 7 и начинается .последовательное выдвижение...

Номер патента: 1672072

Опубликовано: 23.08.1991

Авторы: Гузев, Карев, Кобызев, Черных

МПК: F16K 17/16

Метки: мембранное, разрывное

...полостью 10,В запорном органе 5 выполнены глухое осевое отверстие 14, радиальные отверстия 15 и радиальные каналы 16, В глухом осевом отверстии 14 установлен поршень 17 с уплотнениями 18, кольцевой расточкой 19 и1672072 1 Е Я 20 3 74 78 Ч Б Составитель М.Ден Техред М,Морента енк едактор Корректор Т,Малец Тираж 430 Подписноерственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Рэушская нэб., 4/5 Заказ 2822 ВНИИПИ Гос роизводственно-издательский комбинат "Патенг", г. Ужгор агаринэ. 101 дренажными отверстиями 20, Торец поршня 17 образует с днищем 21 глухого осевого отверстия 14 полость 22, связанную радиальными отверстиями 15 в запорном органе 5 с кольцевой полостью 11. Запорный орган 5 соединен с поршнем 17...

Номер патента: 1667707

Опубликовано: 07.08.1991

Автор: Карев

МПК: A01D 46/00, A01D 46/247

Метки: вишни, войлочной, облепихи, плодов, преимущественно, снятия

...и может быть использовано в совхозах, колхозах, в приусадебных хозяйствах при уборке фруктов, Цель изобретения - упрощение конструкции и повышение удобства в эксплуатации, Устройство содержит две детали 1 и 2, соединенные шарниром 3 с осью 4. В шарнир введена пружина 6, по оси имеется отверстие 5, Раскрытый сьемник подносят к ветви с плодами, ветвь укладывают в отверстие, при сжатии деталей 1 и 2 защелка срабатывает и сборщик счесывает плоды с ветви, 3 ил. Детали 1 и 2 должны бытьматвриала, обладающего достностью и гладкой наружной пПо внешнему контуру деталисимметричны одна другой и подолжны соприкасаться однаскими поверхностями,Устройство работает сле-,чющ зом,При установке на дерево, съемраскрыть при помощи нажатия назащелки 7....

Номер патента: 1660823

Опубликовано: 07.07.1991

Авторы: Веденеев, Карев, Монятовский, Патук, Рей

МПК: B21J 13/06

Метки: крепления, кузнечном, молоте, узел, штамподержателя

...Высота и средней части штамподержателя от его основания до горизонтальной опорнойповерхности сопрягаемой со штампом,больше глубины Н полости шабота. 30Узел крепления штамподержателя накузнечном молоте работает следующим образом,После забивки клина 3, которым закрепляется штамподержатель 2 в шаботе 1, 35а также при температурном расширенииштамподержателя, в шаботе возникают статические напряжения: растягивающие - научастке, прилегающем к горизонтальной поверхности полости и сжимающие - на участках, прилегающих к боковым поверхностям полости.При динамическом нагружении узла соединения штамподержателя с шаботом молота происходит следующее. При ударе 45падающих частей шабот 1 изгибается в гориэонтальной плоскости и верхняя часть...

Номер патента: 1653938

Опубликовано: 07.06.1991

Авторы: Босов, Ермолаев, Карев, Куревлев, Носков, Старков, Стеценко, Трофимов, Хазанов

МПК: B24D 3/14

Метки: абразивный, круг

...55% от объема круга приводит к незначительному увеличению удельной работы, после чего удельная работа резко увеличивается. Шероховатость на всем исследуемом промежутке снижается почти по линейному закону в сторону увеличения объемного содеркания сферических частиц.Влияние размера сферических частиц по примерам 2-5 на Ауд и й показано на фиг,З. Из графика видно, что удельная работа уменьшается по линейному закону с увеличением размера сферических частиц. шероховатость поверхности при этом увеличивается,Из анализа зависимостей (фиг,2 и 3) следует, что оптимальный абразивный круг должен содеркать 55 об,% тонкостенных сферических частиц, 20 об,% керамической связки и 25 об.% пор, Размер сферических частиц при этом должен составлять80 - 100...

Номер патента: 1650872

Опубликовано: 23.05.1991

Авторы: Зарбаилов, Карев

МПК: E02B 15/04

Метки: воды, диспергента, нефтепродуктом, перемешивания, поверхности

...выполненного в виде частично погруженной в воду трубы 4, заглушенной с торцов, патрубков 5, сообщающих с атмосферой внутреннюю полость б трубы 4 через отверс"-ия 7. соосно Отверстиям 8, выполнен 25 ным в трубе 4 в погруженной части, к трубе 4 жестко прикреплены патрубки 9. Последние имеют конические насадки 10, Меньшие торцы 11 насадков 10 направлены в сторону, противо положную движению судна-носителя1.Устройство работает следующим образом.При движении судна-носителя 1 перемешивающая труба 4 перемещается на, границе раздела сред воздух - вода и35 перемешивает распыленный из штанги 2 диспергент с разлитой нефтью. При этом встречный поток обтекает трубу и насадки 10. В зоне торцов 11 насад 40 ков 10 создаются завихрения,скорость движения...

Номер патента: 1647694

Опубликовано: 07.05.1991

Авторы: Карев, Литвинов

МПК: H01J 9/44

Метки: газоразрядной, горелки, зоны, лампы, режима, теплового, холодной

....оежима холодной зоны горелки лампы высокой интенсивности с парами ртути; на фиг.2 - диаграмма изменения интенсивности потока излучения, прошедшего черезВ качестве источника зондирующего излучения используют спектральную водородгую лампу 1 (ДВС), создающую сплошной спектр в области резонансного излучения ртути 253,7 нм. Рядом с ней устанавливают исследуемую горелку 2 так, что излучение рабочего окна спектральной лампы проходит через середину горелки. Горелку закрепляют в устройстве, позволяющем перемещать ее перед рабочим окном, менять ориентацию в пространстве и подключать к электрической схеме, предназначенной для управления режимом работы, и регистрировать его параметры. Изображение горелки с помощью кварцевого конденсора 3...

Номер патента: 1642108

Опубликовано: 15.04.1991

Авторы: Воронков, Гузев, Есин, Карев, Кобызев, Черных

МПК: F15B 15/16

Метки: газогидравлический, цилиндр

...камерой 15. Для соединения рабочей полости 11 с гидравлической 8 предусмотрены в штоках 9 и 10 отверстия 19 и 20.Газогидравлический цилиндр работает следующим образом.Для выдвижения ступеней цилиндра в газовую полость 7 от источника подается газ, под действием сил давления которого плавающий поршень 6 начинает перемещаться и сжимать в гидравлической полости 8 рабочую жидкость, жидкость по отверстиям 19 и 20 через рабочую полость 11, обратный клапан 13 и дроссель 12 поступает в компенсационную камеру 15.Под действием сил давления рабочей жидкости штоки 9 и 10 выдвигаются, рабочая жидкость из гидравлической полости 8 и рабочей полости 11 через обратный клапан 13 и дроссель 12 заполняет компенсационную камеру 15. После выбора хода...

Номер патента: 1639873

Опубликовано: 07.04.1991

Авторы: Афанасьева, Богословская, Карев, Справник

МПК: B22C 1/18

Метки: литейных, смесь, стержней, форм

...кислоту применяют техническую согласно ГОСТ 10678 - 76, марки "А" или "Б", плотность кислоты 1,50-1,55 г/см .Лигносульфонаты технические используют согласно ОСТ 13-183-83 марки "А".Зеленая патока является отходом крахмалопаточного производства.В качестве огнеупорного наполнителя используют кварцевый песок ГОСТ 2138 - 84, марки 1 К 016, 1 К 02, дистенсиллиманит марки КДС-З, циркон согласно ОСТ 48-82- 81, марки КЦЗ,Смесь готовят в бегунах в следующей последовательности.В наполнитель вводят материал на основе окиси магния и перемешивают их в течение 1 мин, затем вводят жидкую композицию, заранее приготовленную путем смешивания,ортофосфорной кислоты с1 б 39873 Таблица 1 Таблица 2 Таб техническими лигносульфонатами и зеленой патокой,...

Номер патента: 1496399

Опубликовано: 07.04.1991

Авторы: Виногоров, Иванов, Карев, Левин, Островский, Широков

МПК: F15C 1/22

Метки: генератор, струйный

...а се-.чения сопла канала 9 питания, срйэ 3 Окоторого имеет полки 1 О и 11 одинаковой ширины е и е равной 115 1 25ширины его сечения а Сопло канала:9расположено к оси генератора.под уг "лом 4 3,7-.4,С с наклоном в сторонувентиляционного канала 6 с входным1 сеченнем меньшей ширины а.,.Каналы 7и 8 управления выполнены с,расширен".ными выходными областями 12,Струйный генератор работает следу Оющим образом,Силовая струя, вытекая из соплаканала 9, вследствие его наклона лрижимается к правой стенке, Часть струиотсекается дефлектором 2, при этомвозникает отраженный поток, которыйподжимает струю (фиг, 3). Струя воз 4духа вызывает эжекцию воздуха из правого канала 8 управления, Эжектируемая струя обладает достаточной энер гней для переключения...

Номер патента: 1625771

Опубликовано: 07.02.1991

Авторы: Карев, Мамедов

МПК: B63B 35/32

Метки: водоемов, нефти, плавсредство, поверхности, сбора

...винторулевой колонкой 12.После доставки на место аварийного разлива эластичная емкость разматывается с барабана 6 с помощью кинематически связанного с ним двигателя 10, Сбор нефти с поверхности моря осуществляется любым нефтесборным устройством 4, установленным между штангами 2 и 3 понтона 1. Собранная нефть поступает по трубопроводу 11 в эластичную емкость. Для возможности обработки большей площади нефтесборник передвигается по поверхности моря кругами с помощью винторулевой колонки 12.Для упрощения конструкции двигатель 10 и привод винторулевой колонки 12 питащтся от автономного дизель-гидравлического агрегата 5, которым обычно комплектуются автономные нефтесборные устройства. После наполнения эластичной емкости последняя наматывается...

Номер патента: 1622028

Опубликовано: 23.01.1991

Авторы: Атаев, Дюртеев, Егоров, Карев, Колчинский, Попов, Страз

МПК: B07B 1/16, B07C 5/04

Метки: корнеклубнеплодов, сортирующее

...съема отсортированного материала с дисков 5 - 7 установлены приводные съемники 16 и 17 и скатные лотки 18 и 19. Приводные съемники 16 и 17 состоят из вала 20, установленного в опорах, закрепленных на основании 1, втулок 21 с приваренными к ним радиальными пластинами 22. Втулка 21 на валу 20 фиксируется болтом 23. К пластинам 22 прикреплены лопасти 24 из эластичного материала.Устройство работает следующим образом.Сортируемый материал с транспортера 14 по скату 15 поступает на рабочую поверхность вращающихся дисков 5 - 7, окантованных эластичным материалом 8, Сортируемый материал приводится ребрами дисков во вращение, а за счет чередования дисков в группе по размерам происходит автоматическое разворачивание его относительно...

Номер патента: 1616715

Опубликовано: 30.12.1990

Авторы: Богуславский, Гуржий, Карев, Котляркер, Семенихин, Трегуб, Хатанзейский

МПК: B05B 15/12

Метки: камера, нанесения, покрытий, пыленепроницаемая

...из натяжных барабанов. Корпус 26 каждого барабана закреплен на неподвижной оси 27 с возможностью его вращения на запрессованных в корпусе 26 втулках 28 из антифрикционного материала,При этом оси 27 опорных барабанов закреплены на основании блоков 29 неподвижно, а оси натяжных барабанов закреплены в каретке 30 с возможностью ее перемещения натяжным винтом 31 в направляющих 32, установленныхна основании 29 и охватывающих заплечики 33 каретки 30, и фиксации винта 31 контргайкой 34.Обе ветви защитной гибкой ленты 18 установлены в направляющих ЗБ, закрепленных на опорных планках Зб, установленных на задней стенке 21 корпуса 2, иограничительных планках 37 с зазором д,обеспечивающим возможность свободного перемещения ленты 18 в направляющих...

Номер патента: 1615089

Опубликовано: 23.12.1990

Авторы: Абрамов, Ведров, Карев, Псигин, Соколов, Шишов

МПК: B65G 53/04

Метки: потоке, среды, сыпучего, транспортирования, трубопроводу

...транспортный трубопровод 2, наклонные осевые 3 и тангенциальные 4 патрубки и распределитель-пульсатор 5. Транспортируемая среда вводится в рубопровод 2 вдоль оси и по вИтовг:й линии и импульсами последовательно через входные патрубки 3 и 4 под углом к оси трубопровода в направлении транспоптирования. с,)пределенная порция материала захватывается потоком воздуха или жидкости и перемесцается к пос.тедусощим патрубкам. откуда также под дейстивем импульса транспортирующей средь.", продолжает движение по трубопроводу. Таким образом, образуется воздушно-ви:ревая (или жид костно-вихревая) бегунни волна, которая перемещает транспортируемый материал. За тем цикл г;овторяется. Скорость волны за висит от свойств матерна.та. Наличие вихревого...

Номер патента: 1613436

Опубликовано: 15.12.1990

Авторы: Зибунин, Карев, Михайлов, Соколов

МПК: C02F 1/46

Метки: жидкостей, отработанных, охлаждающих, разложения, смазочно, электролизер

...емкости 1 жидкостью на электроды (катод 6 и анод 7) подается напряжение постоянного тока 10 - 20 В, В емкости 1 происходит процесс электрокоагуляции и электрофлотации. Под действием постоянного тока алюминиевые и железные электроды (аноды) растворяются и продукты растворения коагулируют масляную фазу в СОЖ, а затем с помощью выделяемого на электродах газа осуществляется процесс флотации. Пенный продукт, отделенный от воды в виде концентрата, из гидроокисей металлов, растворенных электродов и масляной фазы сливается в карман 3, а чистая вода - в карман 4 через отверстие 18 (фиг,4), а затем через патрубки 15 и 16 наружу, Для механической очистки от продуктов разложения электродов предусмотрено устройство, состоящее из скребка-гребенки 11...

Номер патента: 1609628

Опубликовано: 30.11.1990

Авторы: Карев, Муслина, Правиков, Худобин

МПК: B24D 17/00, B24D 5/06

Метки: инструмент, комбинированный, шлифовальный

...силы тока в питающей цепи. Например,при использовании в качестве упругойпластины 3 термобиметалла маркиТБ 1523 толтиной 1 мм нагрев последнейна 1 С приводит к радиальному перемещению рабочей поверхности мелкозернист.того слоя на 0,04 мм.Расположение эластичных вставок наупругих термобиметаллических пластинах позволяет управлять демпФирующейспособностью инструмента эа счет изменения жесткости эластичного элемента, Кроме того, становится возможным демпФирование удара единичного абразивного зерна о поверхностьобрабатываемой заготовки, а следовательно, и стабилизации силовогон температурного режима шлиФования.Эластичные элементы, установленныена термобиметаллических пластинах,деФормируясь, увеличивают плошадь контакта круга и...

Номер патента: 1604582

Опубликовано: 07.11.1990

Авторы: Карев, Псигин, Ферапонтов, Худобин

МПК: B24B 47/20

Метки: заготовок, микроподачи, шлифовании

...9 охлаждения, приспособления 10 для закрепления заготовки,нагревательных элементов 11 и 12, каждыйиз которых содержит корпус 13, крышку 14,нагревательную спираль 15 и теплостойкуюпрокладку 16, Устройство может устанавливаться с помощью нижней плиты 1, например, на столе плоскошлифовального станка(или встраиваться между подвижной и неподвижной частями круглошлифовальногостанка для реализации микроподачи шлифовального круга),Устройство работает следующим образом,Заготовка закрепляется в приспособление 10, установленное на верхней плите 3.Включается механизм привода вертикальной подачи шлифовального инструмента, врезультате чего осуществляется плоскоешлифование, при котором снимается основная часть припуска с заготовки. По окончании...

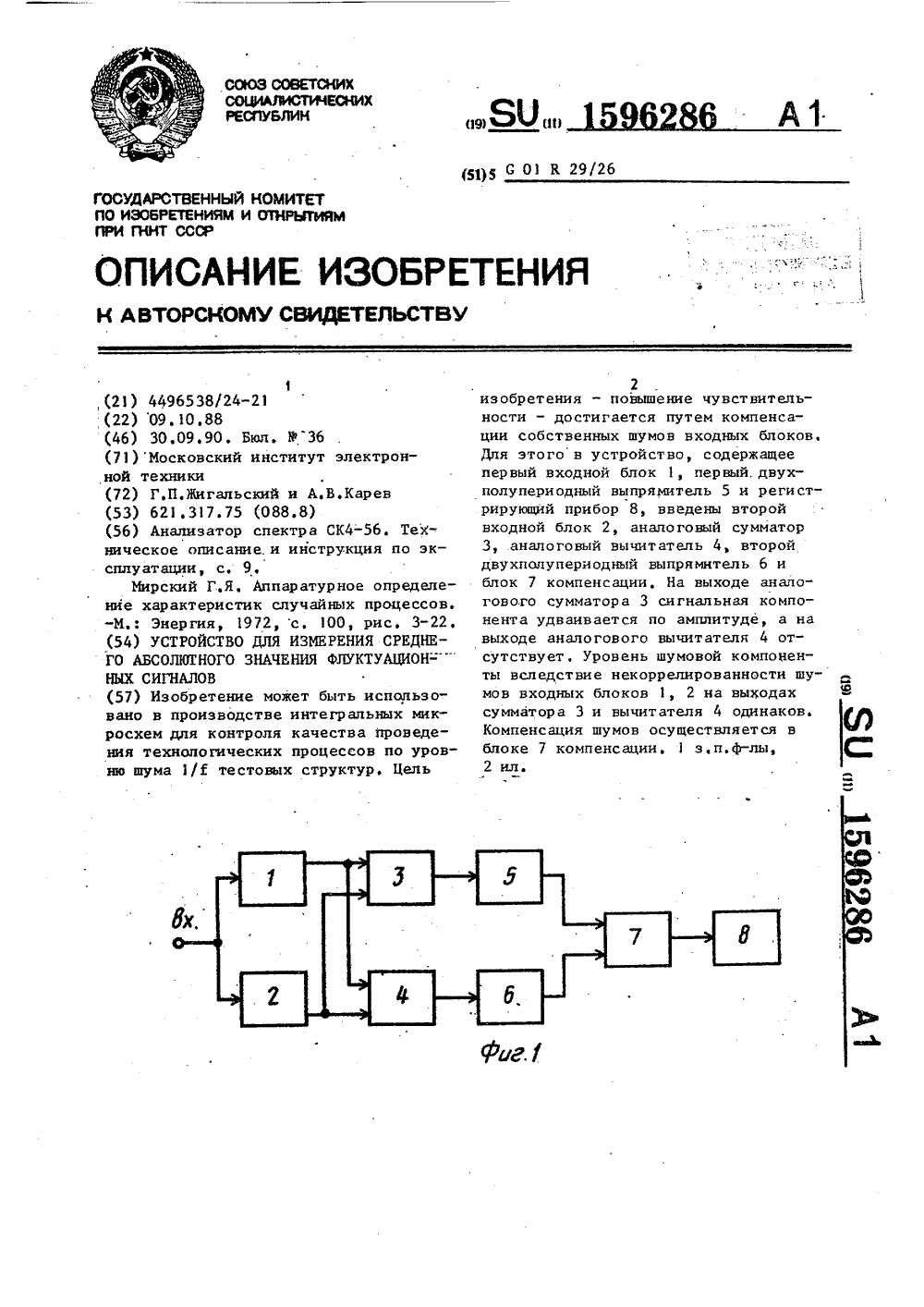

Номер патента: 1596286

Опубликовано: 30.09.1990

Авторы: Жигальский, Карев

МПК: G01R 29/26

Метки: абсолютного, значения, сигналов, среднего, флуктуационных

...он (как компонента) отсутствует, а на выходе сумматора имеет удвоенное значение по отношению к уровню на их входах. Уровень шума на выходе сумматора 3, обусловленный собственным шумом входных блоков, равен уровню шума на выходе вычитателя 4, так как собственные шумы входных блоков 1 и 2 не коррелированы. После детектирования выпрямителями 5 6 на первом входе компенсационного блока 7 содержится компонента сигнала, обусловленная входным сигналом, и компонента со средним абсолютным значением, равным по величине и знаку среднему абсолютному значению сигнала на втором входе компенсационного блока 7, обусловленная собственным шумом входных блоков.Компенсацию компонент, обусловленных собственным шумом входных блоков 1, 2, производит...

Номер патента: 1590337

Опубликовано: 07.09.1990

Авторы: Карев, Трощий

МПК: B23Q 11/10

Метки: жидкости, заготовок, подачи, смазочноохлаждающей, сож, хонинговании

...подачи смазочно-охлаждающей жидкости (СОЖ) при хонинговании заготовок на станке с системой управления перемещением хона,Целью изобретения является повышение эффективности охлаждения.На чертеже приведена схема описываемого устройства.Устройство содержит бак 1 для СОЖ, насос 2 с трубопроводами 3, вентили 4 и 5, гидрораспределитель 6 с концевым выключателем 7 блока переключения, связанным с системой 8 управления перемещением хона 9, и коллектор 10. Устройство содержит также узел 11 крепления коллектора 1 О на одном конце заготовки 12, емкость 13 для СОЖ, предназначенную для размещения в ней второго конца заготовки 12, упругий гофрированный элемент 14 с уплотнением 15, закрепленным на коллекторе 10, и узел 16 крепления его на шпиндельной...

Номер патента: 1583273

Опубликовано: 07.08.1990

Авторы: Карев, Трощий

МПК: B24B 55/02

Метки: жидкости, зону, подачи, резания, смазочно-охлаждающей, сож, станка, хонинговального

...13 и 14, а выходы нагнетательных клапанов 15 и 16 связаны с соответствующими соплами 7и,8. Кроме того, устройство содер"жит средства 17 крепления цилиндра18 насоса б к станине 19 станка исредства 20 крепления штока 21 поршня 22 насоса б к шпиндельной голонке 23 станка.Устройство работает следующим образом.Обрабатываемую деталь 24 закрепляют на столе 25 станка. Хон 26 размещают на шпиндельной головке 23и вводят в отверстие детали 24. Придвижении шпиндельной голонки 23вниз движется вниз и поршень 22 нахона 26, вслед ему, При движениихона 26 .вверх СОЖ из полости 27 попадает в сопло 8, а СО)К из бакан полость 28, За счет того, что выходы клапанов 14 и 13 связаны с входами клапанов 15 и 16, подача СОЖ нзону резания и нсасывание СОЖ...

Номер патента: 1582041

Опубликовано: 30.07.1990

Авторы: Варшавский, Карев

МПК: G01M 13/02

Метки: автоматический, испытания, передач, стенд

...1 на вход интегрирующего звена 7, и емкость 19 через резистор 20 начинает заряжаться, Через некоторый промежуток времени напряжение на емкости 19 вырастет до уровня порога срабатывания устройства, в результате чего на выходе последнего образуется напряжение, поступающее на управляющие входы вторых ключевых элементов 14, которые срабатывают и подключают питающее напряжение через сопротивление 15 на электродвигатель 3, Электродвигатель 3 начинает вращаться и приводит во вращение ведущий вал испытуемой передачи 2, В качестве нагрузочного устройства при этом используется ротор электродвигателя 4, который создает согласно уравнению вращающихся масс нагрузочный момент, равный произведению момента инерции на ускорение. Указанное ускорение в...

Номер патента: 1574925

Опубликовано: 30.06.1990

Авторы: Воронков, Гузев, Карев, Михайлов, Черных

МПК: F15B 15/22

Метки: гидроцилиндр

...- повышение надежности и уменьшение габаритов устройства.На чертеже изображен гидроцилиндр с условно вынесенным продольным разрезом дроссельного устройства, общий вид.Гидроцилиндр содержит штоковую полость 1, соединенную с внешним каналом 2 через дроссельное устройство 3. включающее корпус 4, жестко связанный с установленной в нем стационарной втулкой 5, внутри которой размещена подвижная втулка 6, закрытая крышкой 7 и соединенная через цапфу(не показана) со штоком 8. Окно 9 стационарной втулки 5 и паз 10 переменного сечения подвижной втулки 6 образуют переменный дроссель, а внутри подвижной втулки 6 с образованием кольцевого канала 11 установлен корпус 12 обратного клапана 13, подпружиненный клапанный затвор 14 которого подключен...

Номер патента: 1571365

Опубликовано: 15.06.1990

Авторы: Дорошенко, Карев, Ржепишевский, Сигал, Ярмолович

МПК: F24F 3/14

Метки: воздуха, косвенно-испарительного, охлаждения

...воздуха выполнены из влагонепроницаемого материала 8, а каналы 7 вспомогательного потока воздуха - из капиллярно-пористого по крытия 9,. подключенного к расположенному над теплообменной насадкой 5 источнику 10 жидкости, Каждый канал 6 основного потока воздуха расположен внутри капиллярно-пористого. покрытия 9 соседних каналов 7 вспомогательного потока воздуха с образованием между ними замкнутых полостей 11, подключенных в верхней части к источнику 1 О жидкости, причем капиллярно-пористое .покрытие 9 выполнено с переменной увеличивающейся сверху вниз толщиной. Кроме того, капиллярно-пористое покрытие 9 может быть выполнено в целях более равномерного смачивания покрытия с переменным по высоте размером пор.Устройство для...

Номер патента: 1356304

Опубликовано: 07.06.1990

Авторы: Богуславский, Гуржий, Карев, Килимник, Мирчевский, Пономарев, Рубин, Татур, Ялкут

МПК: B05B 13/02

Метки: вращения, газотермического, напыления, тела

...180 , что исключаетепопадание порошкообразных материалов35 напыления сверху на ролики 25. Стаканы 41 и 46 центров 9 и 11, вращаясь вместе с, центровыми. валиками 38и 43 и изделием 20, надежно лредохраняют поверхности конусов 39 и 44 отпопадания на них порошкообразных материалов напыления, Поскольку траверса 15 расположена параллельно оси 5и симметрично ее вертикальной плос"кости, то изделие 20 предохраняеттраверсу 15 от попадания на ее опорную часть 17 порошкообразных материаф лов напыления непосредственно из рас"пылителя 2, Отдельные части этихматериалов, попадая на поверхности0 граней опорной части 17, скатываютсяпо наклонным граням, ибо в моментсоприкосновения с ними зти материалыуже не обладают способностью сцепляемости с...

Номер патента: 1565565

Опубликовано: 23.05.1990

Авторы: Афанасьев, Афанасьева, Карев, Справник, Суходольский, Фишман

МПК: B22C 1/02, B22C 1/18

Метки: жидкостекольного, литейных, приготовления, связующего, стержней, форм

...щелочь,кг0,18 0,14 0,12 1,55 2,45 1,48 65 1,5 2,45 1,48 60 1,45 2,45 1,48 55 1000 1080 О, 002 1000 1080 0,025 1000 1080 005 получать смеси с высокими значениямитекучести, снизить общий расход связующего в составе формовочных истержневых смесей за счет образованияболее тонких пленок связующего, приэтом снижается остаточная прочностьстержней и форм после заливки,П р и м е рПриготавливают суспензию из 1000 кг кварцевого пескас удельной поверхностью 6000 см /ги 1080 л 36 Х-ной натриевой щелочи,перемешивают суспензию в течение10 мин, затем вводят .расчетное количество ПАВ (ДС-РАС) и суспензию сли 15вают в автоклав. Производят нагревпри постоянном вращении автоклавадо 220 С и выдерживают содержимоеавтоклава при этой температуре в те.чение...

Номер патента: 1562322

Опубликовано: 07.05.1990

Авторы: Алексеев, Бычков, Зибунин, Карев, Павлов, Псигин

МПК: C02F 1/00

Метки: жидкостей, отработанных, охлаждающих, разложения, смазочно

...примесей нерастноренного коагулянта на дно драги. Осе -."гие механические примеси после седиментации затем выносятся скребконым конвейером 9, вращающимся теперь уже по часовой стрелке, н Осадитепьный бак 6. Подготовленный таким образом раствор коагулянта можно запускать в батарею РИДРОЦИКЛОНОВЧ батарею гидроциклонон подается смесь загрязненной Отработанной СОЖвоздухом и растнором коагулянта. й батарее гидроциклонов эта смесь интенси:но перемешивается и очищается От механических примесей, содержащихся н загрязненной СОЖ, Нламовый пгодукт нз нижних отверстий гидрочиклонор с небольшой и"стью жидксс - ти ,около 1-37) сбрасывается н Осагдительный бак 6 из которого отстоявшаяся СОЖ сливается в бак 1, Необходимо учесть, что скорости вращения...

Номер патента: 1556954

Опубликовано: 15.04.1990

Авторы: Карев, Клименко, Туфляков, Узарс, Феоктистов, Чаусов, Чуверин, Якубсон

МПК: B60L 11/04

Метки: передача, тепловоза, электрическая

...работает следующим образом,1 сЧа1В 2 гВ 40 Генератор 1 генерирует переменное 3-фазное напряжение, которое выпрямляется выпрямителем 2, так что к двигателям приложено пульсирующее напряжение ЧС 1 = 2,34 7, где Ч,р - фазное45 напряжение обмотки генератора 1, При этом в цепи каждого двигателя протекает ток Ч - СпР Ч - Р.т+ г,50 г + г где Ег, х 55 Формул а,из о бр ет ения постоянная,противо-ЭДС двигателя;сопротивление якорной обмотки 3 и обмотки 4 возбуждения;частота вращения двигателя;магнитный поток двигателя; При боксовании любого из двигателей срабатывает соответствующее реле 11 боксования, которое воздействует на блок 7 управления, включая импульсный преобразователь 5 с коэффициентом заполнения 1. В результате обеспечивается...

Номер патента: 1544365

Опубликовано: 23.02.1990

Авторы: Берестов, Голиков, Карев, Конорев, Пичугин, Полумисков

МПК: A61B 5/02

Метки: больных, диагностики, инфарктом, крупноочаговым, локализации, миокарда, начала, образования, передней, постинфарктного, рубца

...проводят прекордиальное электрокардиотопографирование в 35 грудных отведениях и определяют суммарный подъем сегмента ЯТ (ХЯТ) в мм, суммарную глубину отрицательного зубца Т (ХТ) и отношение ХТ к ХЯТ и индекс начала репарации. х - суммарный подъем сегмента 5 Т надизолинией в первый момент исследования;а 2 - суммарная глубина отрицательногозубца Т во второй момент исследования;х 2 - суммарный подъемсегмента 5 Т надизолинией во второй момент исследования.У больных крупноочаговым ИМ постинфарктный рубец начинает формироваться позже пяти суток с одних и тех же точек грудной клетки больного, снимают ЭКТГ в динамике, каждый раз вычисляя отношение 5 Т/ХЬТ. Определяют индекс начала репарации. Если индекс начала репарации превышает 0,91, то...
