Номер патента: 1374057

Опубликовано: 15.02.1988

Авторы: Антонов, Докин, Канцын, Михайлов, Райгородский, Фельдман

МПК: B65G 65/30, G01F 23/04

Метки: бункере, сыпучего, уровня

...под защитными.козырьками 8, причем каждый щуп 6 и 7 жестко соединен со своим управляющим элементом - магнитом 9, а на опорах 2 установлены приемные элементы 10 датчиков (например, герконовые), срабатывающих в одном из положений (например, нижнем) щупов 7.Под штангой 1 установлена подвижная часть привода - толкатель 11 в неподвижной направляющей 12. Для определения нижнего положения толкателя 11 установлен датчик его нижнего положения, управляющий элемент 13 ко торого установлен на толкателе 1 1, а приемный элемент 14 - на направляющей 12.Работа устройства заключается в том, что наличие материала в бункере проверяется в нескольких (например, 2-х) уровнях при периодическом (с помощью любого из известных приводов) поднятии и опускании...

Номер патента: 1138371

Опубликовано: 07.02.1985

Авторы: Аглицкий, Александров, Антонов, Докин, Кантор, Канцын, Цимблер

МПК: B65G 51/26

Метки: дозированной, контейнеры, кускового, пневмотранспортных, подачи, сыпучего, установок

...параллельна линии стыка створок.Кроме того, лоток подвешен шарнирно к опорной раме с помощью двух пар тяг.На фиг, 1 изображено поперечное сечение устройства с дозирующей камерой в крайнем левом положении; на фиг. 2 - то же, 40 с дозирующей камерой в крайнем правом положении; на фиг. 3 - вид А на фиг. 1.Устройство содержит опорную раму 1 и смонтированные на ней загрузочный бункер 2 и расположенную под ним дозирующую камеру в виде лотка 3. Лоток 3 подвешен 45 шарнирно к опорной раме с помощью двух пар тяг 4 и 5, шарниры которых являются вершинами трапеции с большим нижним основанием, и может осуществлять качательные движения поперек продольной оси загружаемых контейнеров 6 с помощью привода - гидроцилиндра 7.Корпус 8 гидроцилиндра 7...

Номер патента: 1018888

Опубликовано: 23.05.1983

Авторы: Аглицкий, Александров, Антонов, Докин, Кантор, Канцын, Цимблер

МПК: B65G 51/26

Метки: дозированной, емкость, подачи

...тем, что противолежащие стенки верхней секции камеры,. расположенные вдоль емкости, размещены с наклоном под острым углом к вертикальной оси камеры, которая снабжена установленными с возможностью перемещения вдоль наклонных стенок пластинами, размещенными своей нижней частью во второй секции камеры.На фиг. 1 изображена станция,общий вид; на фиг. 2 - разрез А-А на . фиг. 1 в случае симметрично установленных пластин с наполненной, камерой.; на фиг. 3 - то же, с опорожненной камерой; на фиг. 4 - то же, в случае несимметрично установленных пластин с опорожненной камерой.Станция содержит опорную раму 1 и смонтированный на ней загрузочный бункер 2, выпускное отверстие которого перекрыто затвором 3, С целью снижения давления на затвор 3...

Номер патента: 741058

Опубликовано: 15.06.1980

Авторы: Александров, Антонов, Волянский, Докин, Канцын, Цимблер

МПК: G01F 11/24

Метки: грузов, дозированной, кусковых, подачи, средство, транспортное

...размеру куска груза.На патрубке 2 на двух противолежащих его сторонах, параллельных продольной оси камеры, укреплены пластины 6 и 7, расположенные со встречным наклоном одна по отношению к другой. Каждая пластина установлена с возможностью перемещения в вертикальной плоскости на резиновых прокладках 8. Пластины 6 и 7 установлены по отношению к наружной поверхности цилиндра 3 с зазором, меньшим по величине минимально возможного размера куска дозируемого груза. Этот зазор поддерживается постоянным с помощью катков 9, укрепленных на пластинах 6 и 7 и взаимодействующих при повороте цилиндра 3 с его наружной поверхностью. К разгрузочному патрубку 2 над передней в направлении поворота цилиндра 3 пластиной 7 присоединена емкость 10.Работа...

Номер патента: 652443

Опубликовано: 15.03.1979

Авторы: Аглицкий, Антонов, Докин, Кантор, Канцын, Протасов

МПК: G01F 11/00

Метки: дозированной, подачи, сыпучих

...закрытом днище валики 14 располагаютсясоосно ролнкам 10.,Устройство работает следующим образом.В исходном положении течки 4 перекрыты затворами 5. Дозирующая камера 2 опорожнена, днище 7 поднято вверх(фиг. 1 и 2), замок запирает днище:лапки 16 располагаются под роликами10. Таким образом, днище 7 роликами10 опирается на лапки 16 захватови не может опуститься под действиемсилы собственного веса или веса груза, который будет засыпан в камеру 2. фВ начале цикла дозирования открываются затворы 5 (переводятся в положение, показанное на фиг. 2), позволяя дозируемому материалу засыпатьсяпод действием собственного веса в 25дозирующую камеру 2. По заполнениикамеры затворы 5 закрывают течки 4и в камере 2 оказывается порция материала, достаточная...

Номер патента: 600056

Опубликовано: 30.03.1978

Авторы: Аглицкий, Кантор, Канцын, Протасов

МПК: B65G 65/34

Метки: дозирования, контейнерв, пневмотранспортных, полачи, сыпучих, установок

...причем вместе с камерой 3 на ее захватах 16 опускается вниз на кронштейнах 10 и ось 9 секторного затвора 4, т, е, последний отходит от выпускного отверстия бункера 2.Таким образом, секторный затвор, отсекая дозу материала, перерезаст его в момент истечения, т. е. взаимодействует с разреженным потоком материала. В результате этого усилие на закрывание затвора 4 и износ его значительно меньше того, которые были бы, если бы закрывание затвора происходило при взаимодействии с плотным столбом остановившегося материала, После полного прерывания секторным затвором подачи материала привод 15 отключается, а кронштейны 10 своим основанием упираются в неподвижные упоры 12 опорной рамы 1 и далее вниз не перемещаются.1 Самера 3 продолжает свое...

Номер патента: 373566

Опубликовано: 01.01.1973

Авторы: Антонов, Канцын, Карпекин, Карцев, Коротин, Щеславский

МПК: G01M 11/06

Метки: автомобилей, прибор, проверки, регулировки, фар

...3 - приставка в рабочем положенни.Прибор состоит из тележки 1 с оптической камерой 2, размещенной на стойке 3, и приставки 4 с пружиной 5 и рычагом б. На оптической камере 2 установлен поворотный щелевой прожектор 7. В корпусе приставки 4 усСила света проверяемой фары определяется по миллиамперметру.Тележку 1 прибора устанавливают перед 5 автомобилем так, чтобы оптическая камера 2ориентировочно находилась против проверяемой фазы, а ось оптической камеры была параллельна плоскости, перпендикулярной к площадке, на которой установлены автомо- О биль и прибор, и проходящей через продольную ось автомобиля. Ориентировку оптической камеры 2 в горизонтальной плоскости производят с помощью поворотного щелевого прожектора 7, причем плоскость...

Номер патента: 388925

Опубликовано: 01.01.1973

Авторы: Канцын, Карцев

МПК: B60C 25/128

Метки: автомобильных, демонтажа

...шарнирно па корпусе съемника 4.15 Упор 10 установлен на оси в направляющейопоре 18, поддерживающей стойки 19 с возможностью кругового вращения и осевого перемещения в процессе установки колеса и спрессовывания шины.20 Работа с устройством производится следующим образом.Для демонтажа шины колесо автомобиляустанавливается на площадку подъемника и вращением винта 2 за рукоятку 3 центриру ется по оси съемника с гидроцилиндром. После этого включается насосная станция 6.При помощи золотникового распределителя 7 шток 8 гидроцилиндра 5 подается внутрь демонтируемого колеса до крайнего положе- ЗО ния. Кронштейны 9 упора 10 устанавливаютРедактор Г. Ивченкова Тираж 632 Изд, Мо 66 Подписное Заказ 213/1 Типография, пр. Сапунова, 2 ся в рабочее...

Номер патента: 333434

Опубликовано: 01.01.1972

Авторы: Антонов, Волков, Канцын, Карпекин, Карцев, Коротин, Щеславский

МПК: G01M 11/06

Метки: 333434

...б дл фиксации камеры 2 на стойке 4.В верхней части стойки 4 установлен поворотный блок 7, через который перекинут трос,5 соединяющий уравновешивающий груз 8 с камерой 2. Оптическая камера содержит такжеэкран 9 с отверстием, за которым расположенфотоэлемент 10, соединенный с миллпамперметром 11.10 Прибор работает следующим образом.Тележка прибора устанавливается перед автомобилем таким образом, что ось оптическойкамеры с линзой ориентировочно служит продолжением оси рассеивателя проверяемой фа 15 ры. При этом перемещение и поворот камеры 2по стойке 4 до требуемого положения осуществляется оператором за корпус оптической камеры, После установки тележки и камеры 2 настойке 4 включается прожектор 5, дающий20 тонкую световую плоскость. По...

Номер патента: 287530

Опубликовано: 01.01.1970

Автор: Канцын

МПК: B60C 23/00

Метки: колесных, лашин, наполнения, шин

...манжету 2, которая обжимает наружную резьбовую поверхность вентиля, обеспечивая герметичную и прочную установку наконечника ца вентиле накачиваемой шины. Удерживание наконечника ца вентиле цакачцваемой шины в процессе накачивания осуществляется подпружиненной собачкой 7, Воздух из магистрали через открытый клапан 8, полость 9 корпуса 10, открытый клапан 11 и канал 12 поступает в камеру 13, далее, через открытый клапан 14, гибкий патрубок 15 и наконечник попадает в цакачиваемую шину. Одновременно из камеры 13 воздух через открытьгй .клапан 16, канал 17 поступает в левую полость пневмоцилицдра 18 и перемещает поршень 19 вправо, скорость перемещения которого определяется сечением проводящего канала.В конце хода вправо поршень 19...

Номер патента: 198938

Опубликовано: 01.01.1967

Авторы: Бабков, Васильев, Канцын, Щеславский

МПК: B08B 1/04, B60S 3/06

Метки: рсфср

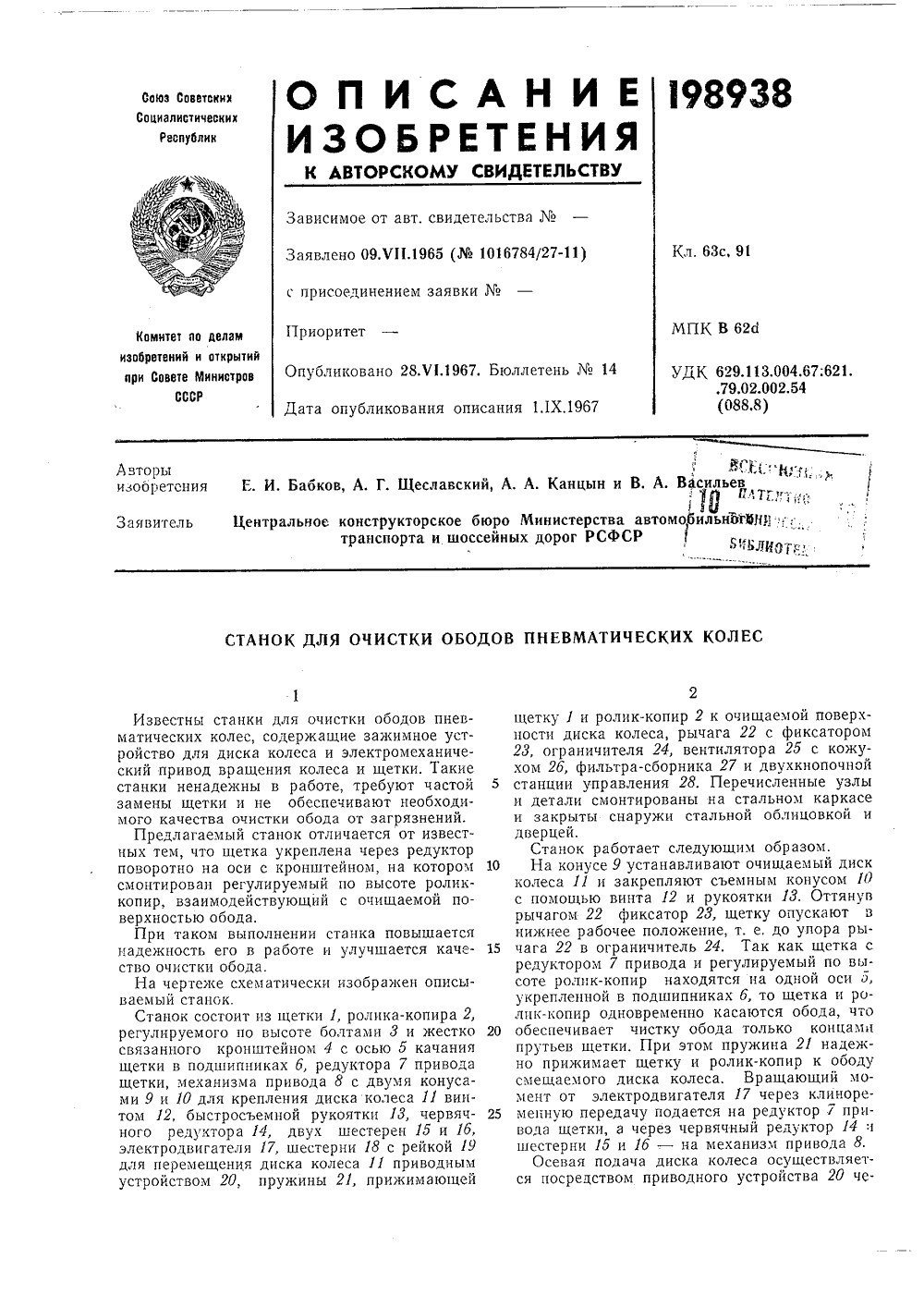

...колеса 11 приводным устройством 20, пружины 21, прижимающей щетку 1 и ролик-копир 2 к очищаемой поверхности диска колеса, рычага 22 с фиксатором 23, ограничителя 24, вентилятора 25 с кожухом 2 б, фильтра-сборника 27 и двухкнопочной станции управления 28. Перечисленные узлы и детали смонтированы на стальном каркасе и закрыты снаружи стальной облицовкой и дверцей.Станок работает следующим образом.На конусе 9 устанавливают очищаемый диск колеса 11 и закрепляют съемным конусом 10 с помощью винта 12 и рукоятки 13. Оттянув рычагом 22 фиксатор 23, щетку опускают в нижнее рабочее положение, т. е, до упора рычага 22 в ограничитель 24, Так как щетка с редуктором 7 привода и регулируемый по высоте ролик-копир находятся на одной оси 5,...
