Йорма

Номер патента: 1825402

Опубликовано: 30.06.1993

Авторы: Веса, Йорма, Реййо, Юкка

МПК: F04D 7/04

Метки: волокнистой, газа, газосодержащей, захваченного, насос, обрабатываемой, отделения, перекачиваемой, среды, суспензии, текучей, центробежный

...образом регулируют количество вращающейся жидкости и поддерживают постоянной толщину жидкостного кольца. Другим путем является расположение отверстий 13 в диске 11 рабочего колеса так, чтобы избыточная волокнистая масса текла обратно через отверстия 13. Кроме того. задняя стенка 17 образует отдельную деталь, которая при необходимости может быть удалена или заменена, Задняя стенка принадлежит эксцентрическому кожуху 18 насоса с жидкостным кольцом. Как показано, в задней стенке имеется только одно отверстие 21, ведущее к каналу 15 для удаления газа иэ камеры 16, Отверстие 21 расположено в таком месте задней стенки 17 по отношению к вращению рабочего колеса и эксцентриситету внутренней поверхности 19 кожуха, что расстояние между осью...

Номер патента: 1741613

Опубликовано: 15.06.1992

Авторы: Йорма, Теуво

МПК: E02B 15/04

Метки: воды, нефти, поверхности, сбора

...осуществляется следующим образом.Когда цилиндр 2 входит в контакт с нефтью 9, плавающей на поверхности, нефть наталкивается на поверхность цилиндра 2 и застывает иэ-за низкой температуры поверхности цилиндра 2. Застывшая нефть при липает к поверхности цилиндра 2. Благодаря вращению цилиндра нефть транспортируется по поверхности цилиндра 2 к фиксированным скребковым лопаткам 10, которые удаляют нефть с поверхности цилиндров 2, и нефть проходит через собирающий лоток 11 в сборную емПодъемное устройство 14, показанное на фиг. 2, может перемещать цилиндры вертикально так, что получается оптимальная рабочая глубина, зависящая от толщины слоя нефти 9.В резервуаре 1 имеются балластные емкости 8, которые могут наполняться водой, откуда...

Номер патента: 1658806

Опубликовано: 23.06.1991

Автор: Йорма

МПК: A01K 1/03

Метки: животного, жилое, помещение

...стенок с крышей, выполненный из отдельных элементов - стенок 12 из легкого бетона и крыши 13 из какого-либо другого материала, например дерева (фиг,5), При этом блок 4 стенок с крышей может быть выполнен также в виде единого целого из материала, отличного от легкого бетона (фиг,б). Жилое помещение для животного может быть выполнено в виде цилиндрической выеми 14 в блоке 15 основания из легкого бетона, на который установлены элементы стенок 12 из легкого бетона (фиг,8) или из другого материала (фиг,7), или основание может быть выполнено в виде отдельного элемента 16, на который установлены блоки стенок 17 и5 10 15 20 25 30 35 40 45 50 55 18, выполненные из легкого бетона (фиг,9). При этом элемент крыши может быть выполнен в виде сетки...

Номер патента: 1609458

Опубликовано: 23.11.1990

Авторы: Йорма, Юха

МПК: D01G 15/02

Метки: кардочесальная, нетканого, полотна

...волокна. Валик18 может вращаться в направлении, противоположном направлению вращениявалика 17, а валик 20 в том же направлении, что и валик 19,На кардочесальной машине по фиг,46 волокна плющатся несколько раэ,начиная с валиков 17 и 18, Колки главных барабанов направлены в том женаправлении, что и стрелки, указывающие направление вращения, тогда какколки передаточных и плющильных валиков направлены в,противоположномнаправлении, Желательно, чтобы колкиглавного барабана 15 были посаженыгуще, чем колки главного барабана 12,а колки главного барабана 16 еще гуще, соответственно, окружные скорости валиков могут быть значительно увеличены по сравнению с известнымикардочесальными машинами. Заметим,что окружные скорости главных барабанов 12, 15 и...

Номер патента: 1588274

Опубликовано: 23.08.1990

Автор: Йорма

МПК: B66F 11/04, B66F 9/12

Метки: вилочного, платформа, погрузчика, рабочая

...13; с ( г(351 тгт-":,;3 н(дпг,11 д основ;ттн 11Гм 33".:1 зо.ттдт вс.р 3:т-кдльная стокд 5 котордт 1 1;3;. Гто:Ок( -НЯ:За ООКОВЬМСТО ПОНЛ 11 ОГ г Г 3 Л 3 т: тт гВ НдпргВ ЕНИГ КерС)О(П,:т ГЛ: Вт ТНЫ;пальцев. так в етагз,3 л нт;т пе;)ин13Ди:СстяртОМ К ЭТОМУ Ндт 1" ЛГ;т( ГЛК, 1 Г;(тСрЕГ ТВОМ ТЛКОГС:,(1:т:"1 СГ: 1 яП)т . ГОНОЕЕой Г.ТОйт(1 б ЦОГ т 3 Гот; 5 Гтрк "3;,бегпреттятствс нцс ердщл(.1 Г эс "и;", к( -ние плсЩлдки;, ко гдое со 3)Гй е ,мере .ри повороге нл ц(1 н тГГТР И С С Л С С) У Д Я Р т Н ,1 и Г;Л с (Г тГ , ". т тт ) тСтОРОНСй ПОГРУЭЧИКЛ И:т С( "тотС 33",.1;ЩЕГО ПОДЪЕМНОГО УС тРОСТ;ттГтпОпот)ной т(онс т 1)ук Цией не Г упР 1т(й-с,ки 5,ЗЯИмцсЯ КОНСТРт;КНГИЯ МОЖВ т бЬС ЬОбрдэоптанд иэ двух Гдтз КО 1 зобок, к;ГО -рые соедицены друг...

Номер патента: 1584740

Опубликовано: 07.08.1990

Авторы: Арви, Еса, Йорма, Каарло, Рейо, Сеппо, Эркки

МПК: B08B 15/00, F24C 15/20

Метки: воздуха, удаления

...расположенного рядом с продувочнымиотверстиями 11.Перепускное приспособление выпол 5нено в виде продувочных отверстий .11, а направляющий порог 15, расположенный над продувочными отверстиями, воздействует на входящий потоквоздуха таким образом, что достигается необходимый начальный импульс,направленная продувочная струя затухает перед тем, как попасть на жировой фильтр 5. Направляющий порог15 служит в качестве. жирового каналасо стороны, примыкающей,к продувочнойкамере 4.Процесс осуществляется таким образом, что в непосредственной рабочейзоне, показанной цифрой 16, входящаяструя воздуха формируется так, чтоее начальный импульс очень высок,Рабочий работает иод непосредственной рабочей зоной 16, Кроме того,эта собственно основная струя...

Номер патента: 1540665

Опубликовано: 30.01.1990

Авторы: Йорма, Ристо

МПК: G01N 1/22

Метки: анализа, газовой, подготовки, пробы

...ИЗОБРЕТЕНИЯМ И ОТНРЬПИПРИ ГКНТ СССРОПИСАНИЕ И(56) Патент ФРГкл. С 01 В 27/46 Изобретение отно подготовки и анализ которая может содер тнердое вещество.Цель изобретения ение непрерывного ка оличественного анали еделение концентрац оли в дымовых газах о газа, объема а и измеренной контрия можно рлссчн-. глауберовой сан н ждый конкретный мо -. Способ подготовки и анализа газовой пробы, преимущественно содер-, жащей пылеобразное твердое вещество, включающий отделение газовой пробы, смешение ее с жидкостью, абсорбцию газовой пробы в жидкости и анализ жидкости с абсорбированной газовой пробой, о т л и ч а ю щ и й с я тем, 15 что, с целью повышения качества отделенной пробы и осуществления непрерывного качественного и количественного...

Номер патента: 1426444

Опубликовано: 23.09.1988

Автор: Йорма

МПК: B29C 65/52

Метки: лесов, лестниц, преимущественно

...в поручень 1.Если вязкость используемой способной к полимеризации смеси мономеровявляется настолько низкой, что формыпорции описанного типа не могут бытьиспользованы, то возможен один изпутей согласно которому манжета 7,изготовленная, например, из бумажного материала, помещается внутрь поручня через отверстие З,просверленное в нем, а порция смеси мономеров6 размещается в укаэанной манжете,Когда концевой участок 4 ступениполностью вставляется внутрь поручняР 11, он приводится в контакт с противоположной внутренней поверхностью поручня 1, Далее необходимо повернутьпоручень 1 с вставленными в него ступенями 2 "вверх дном" в положение,показанное на фиг. 4, и затем разместить его в печи, имеющей соответствующую температуру. В...

Номер патента: 1421263

Опубликовано: 30.08.1988

Авторы: Йорма, Йохан, Тойво, Фрей

МПК: F04D 7/04

Метки: волокнистых, насос, перекачивания, суспензий

...во впускном канале 5 пе-, ред рабочим колесом 2. Цилиндрическая поверхность 7 впускного канала 5 снабжена выступами 8 и выемками 9.Периферия 10 ротора б по всей его аксиальной длине снабжена выступами 3511 и выемками 12. Выемки 9 и 12 снабжены аксиально-противоположными открытыми концами.Впускной канал 5 насоса соединяется с выпускным окном варочного авто клава 13 с волокнистой массой (фиг.1).В варианте, изображенном нафиг.З и 4, выступы и впадины ротора 6 ивпускного канала 5 образованы за счет некруглой формы поперечного сечения 45 ротора 6 и ответного ему некруглого поперечного сечения впускного канала 5.Насос работает следующим образом.Поступающая из автоклава 13 сус пензия волокнистых материалов попадает во впускной канал 5 и...

Номер патента: 1340597

Опубликовано: 23.09.1987

Авторы: Йорма, Микко

МПК: D21F 3/00

Метки: бумагоделательной, прессовая, часть

...несет егов третий прессовый захват 3 в прессовой части бумагоделательной машины и далее в сушильную секцию 21,После первого захвата 1 (фиг.2и 3) бумажное полотно располагаетсятак, что оно следует вместе с первымнижним матерчатым полотном 6, которое несет бумажное полотно на еговерхней лицевой поверхности, во второй захват 2.Последний образуется между двумя пресс-валами 10 и 11,которые имеют углубления 17 и 18 на их 30лицевых поверхносятх. Второй захват2 также обеспечивается двумя матерчатыми полотнами, а его нижнее матер -,чатое полотно представляет собой1 первое нижнее матерчатое полотно 6,которое является водопринимающим ипроницаемым отжимным матерчатым по. лотном, например обычным отжимнымшерстяным сукном. Верхнее...

Номер патента: 1279541

Опубликовано: 23.12.1986

Авторы: Йорма, Олли, Юкка

МПК: G21F 9/16

Метки: керамизации, отходов, радиоактивных

...связывания некоторых радиоизотопов, например Сз, в черепицы ввоДЯт синтетические или натУРальпд)еприсадки, такие как вермикулит, ла О у монит или ЯПЯтит, 11 ри цикл 11 ческомпроцессе ионообмен 1 ик не должен высушиваться и дробиться, а черепичнаяглина добавляется к смеси ионообменника с отход 11)1 после насыщения, так 1 счто содержание воды в смеси будет23-27%., Массовое отношение иопообменника к черепичной глине составляет 11-2 з ,Материалыиспол).чуемые в качестве керамических веществ, Включаюткрасную глину, каолин, монор)ллонит,полевой шлат, иллит и кварц.После смеп)ивания с черепичной)75 глиной смесь тщательно размешивают)чтобы сделать ее об)н 1 гаемой. Зяте 1ее формуют в черепицу, Черепица может лрессоваться для уменьшения...

Номер патента: 1258333

Опубликовано: 15.09.1986

Авторы: Йорма, Рейно

МПК: F23C 7/02

Метки: горелка, подогревательная

...514Подписное ВНИИЛИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раущская наб., д, 4)5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1Изобретение относится к конструкциям горелок для сжигания смеси жидкого и газообразного топлива и может быть использовано при производстве активированного угля.Цель изобретения - упрощение эксплуатации и интенсификация процесса эа счет регулирования фронта пламени.На чертеже изображена горелка, продольный разрез.Подогревательная горелка состоит иэ трубопровода 1 для подачи смеси топлива и воздуха в камеру перегрева, трубопровода 2 подачи вторичного воздуха, расположенного коаксиально снаружи первого трубопровода 1, и трубки 3 подачи...

Номер патента: 1238726

Опубликовано: 15.06.1986

Автор: Йорма

МПК: B27B 31/00

Метки: пиломатериалов, подачи

...закреплен.ных на общей оси 23 на соответствую" щих расстояниях один от другого, на" пример с интервалами по 50 см друг от друга. Наклон сбрасывающих створок 45 можно регулйровать посредством гид равлического силового цилиндра 24. Эти цилиндры расположены у любого конца сбрасывателей 3, вне пространства, необходимого для транспортеров 50 4 и 5. Цилиндрическая часть гидравлического силового цилиндра 24 прикреплена, например, к раме транспортеров 4 и 5, а поршень - к сбрасывателю 3. 55Поперечные транспортеры 4 и 5 представляют собой цепные или ленточные транспортеры, смонтированные на раме 25 ниже транспортера 2. Транспортеры.4.и 5 приводятся в движениепосредством электродвигателя с редуктором 26,27 и цепи со звездочкой 28,29....

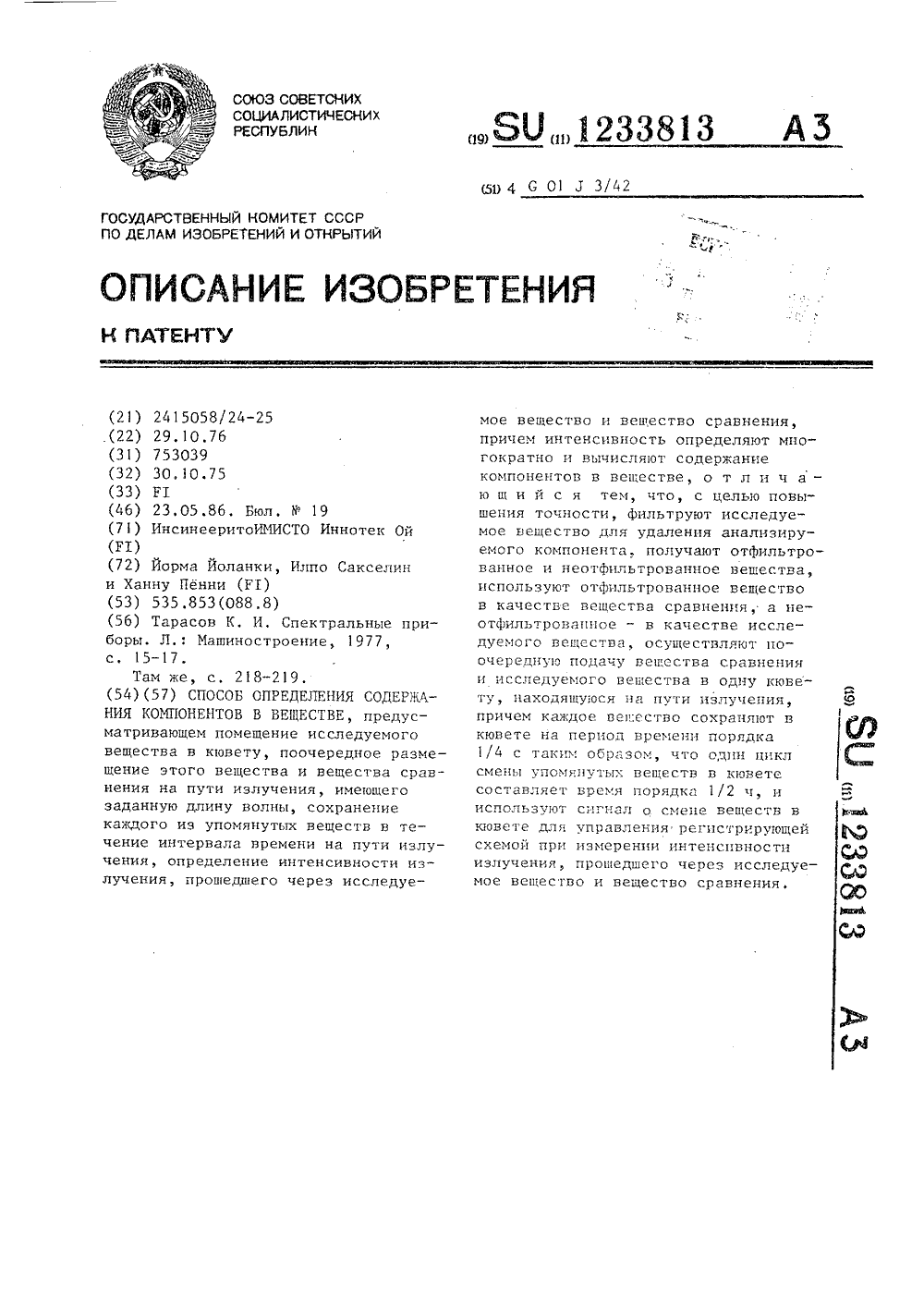

Номер патента: 1233813

Опубликовано: 23.05.1986

Авторы: Илпо, Йорма, Ханну

МПК: G01J 3/42

Метки: веществе, компонентов, содержания

...им изъев ОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ заданную длину волны, сохранениекаждого из упомянутых веществ в течение интервала времени на пути чения, определение интенсивност лучения, прошедшего через исс мое вещество и вешество сравнения,причем интенсивность определяют многократно и вычисляют содержаниекомпонентов в веществе, о т л и ч а -ю щ и и с я тем, что, с целью повышения точности, фильтруют исследуемое вещество для удаления анализируемого компонента. получают отфильтрованное и неотфильтрованное вещества,используют отфильтрованное веществов качестве вещества сравнения, а неотфильтрованное - в качестве исследуемого вецсства, осуществляют поочередную подачу вещества сравненияи исследуемого вешества в одну...

Номер патента: 1192602

Опубликовано: 15.11.1985

Автор: Йорма

МПК: B27B 31/00

Метки: боковых, досок, кромок, обрезку, подачи, позадирамное

...направляющие 10, 11 для прижима досок к скосам 6,7. Под скосами 6 и 7 размещены поперечные транспортеры 12 и 13, снабженные шпильками 14 и 15.Распиленное бревно содержит центральный участок 16, внешние боковые доски 17,18 и внутренние боковые доски 19,20. Работа устройства происходит следующим образом.Продольный транспортер 1 осуществляет перемещение центрального45 участка распиленного бревна, в то время как боковые доски 17-20 находятся на дополнительных опорах 2. гибкие направляющие для прижима боковых досок к скосам. и 3, Боковые опоры 4 и 5 удерживают боковые доски в боковом направлении,Когда бревно распилено, боковые доски высвобождаются от давления, создаваемого боковыми опорами 4,5 и. дополнительные опоры 2,3 поворачиваются...

Номер патента: 1181521

Опубликовано: 23.09.1985

Авторы: Ирье, Йорма, Марти, Хольгер, Якко

МПК: B01D 27/00

Метки: давлением, действия, периодического, работающий, фильтр

...13 для взятия проб Фильтрата,Фильтрующий элемент 3 состоит изфильтрующей оболочки 14, на которойобразуется слой осадка 15, а самаФильтрующая оболочка 14 размещенана каркасе 16, выполненном из металлической сетки, приваренной к Алар -цу 17 Фильтрующего элемента 3. Нижняя камера 6 снабжена входным трубопроводом 18, от которого вниз отхо, дит трубопровод 19 с клапаном 20,который нормально закрыт, В нижнейчасти камеры 6 расположены вращающая-ся лопасть 21, служащая для предотвращения прилипания осадка к днукамеры 6, и спускной канал 22. Коллектор 12 имеет трубу 23 для отводафильтрата потребителю, а кольцеваяполость 11 имеет трубу 24 для сливазагрязненного Фильтрата,Фильтр работает следующим образом.Суспензия, предназначенная...

Номер патента: 1168093

Опубликовано: 15.07.1985

Авторы: Йорма, Сеппо

МПК: B27L 11/00

Метки: длины, машине, рубительной, щепы

...нож 2,Недостатками известных устройствявляются низкие эффективность икачество щепы, 15Цель изобретения - повышение эффективности и качества щепы. Поставленная цель достигается тем, что приспособление для регулирова р ния длины щепы в рубительной машине, включающее по меньшей мере один контр. рож, ножевой диск с. рамой и по меньшей мере один режущий нож, снабжено по меньшей мере одним стопорным эле ментом, причем последний соединен с ножевым диском с возможностью смещения относительно режущего ножа посредством регулировочного механиз- ма при неизменном положении режущего ножа. Регулировочный механизм выполнен в виде крепежных элементов и регулировочных прокладок, что стопорный элемент прикреплен к раме ножевого диска. На фиг. 1...

Номер патента: 1136744

Опубликовано: 23.01.1985

Автор: Йорма

МПК: B27B 25/00

Метки: две, имеющих, обрезной, ориентирования, пиломатериалов, пласти, подачей, станок

...центрнрующие элементы 3.К выходу измерительной станции 2подключен вычислительный блок ч,выполненный, например, в виде микропроцессора, его выход в свою очередь подключен к соответствующемувходу управляющего блока 5, например дифференциального усилителя иликомпаратора, который управляет сервоклапаном б.Мккду распаложеннымн после измерительной станции 2 секциями кон-.вейера 1 установлен"короткий конвейер 7, выполнспный, например, в виде ролика, подвижного в горизонтальной плоскости, перпендикулярно направлению подачи,. Позицией 8 обозначен обрезной станок, поэиция 1 п( 9 и 10 - пиломатериалы соответственно до и после измерительной станции 2Привод перемещения ролика 7 выполнен в виде гидроцилиндра 11, управляемого сервоклапаном б.Устройство...

Номер патента: 953972

Опубликовано: 23.08.1982

Авторы: Йорма, Матти

МПК: B04C 5/28

Метки: гидроциклонное

...что в гидроциклонном устройстве, соцер.жащем сепарирующие элементы, установленные цруг против друга в корпусе, разделенном перегородками на питакхцую камеру, приемную камеру, камеры осветленной и сгущенной фракция, камера осветленной фракции снабжена разделительной пластиной, а выходные концы сепари9 53972рующих элементов - патрубками дящ4ами, соеди- выходящненными с приемной каме йдящих потоков в камере 4 ИНа иг. 1а еро. осветленная аз камеры 4а фиг. 1 представлено гидроциклоне ная фракция поступает через пата иг, 1 л- рубок 7 в приемную камеру 3,фиг. 2 фи . - разрез А-А на фиг. 1; на фиг.3 - пларя установке разделительной5 пластин ы етсяГи,Уа иг. пла толкновение выхоидроциклонное устройство содержитдяших потоков, в результате...

Номер патента: 927108

Опубликовано: 07.05.1982

Авторы: Йорма, Фолке

МПК: C02F 1/10

Метки: отходов

...сепаратора(пылеотделителя) поступает в сточныеводы перед реактором. Перед впускомв реактор смесь газа и жидкоститщательно перемешивают. Способ можно использовать для озоления шламов,применительно к истощенным жидкостямпульпинг-процессов натриевых оснований, где натрий переходит в формуМаСО, ИаОН, к истощенным жидкостямиэ сульфитного и сульфатного пульпинг-процессов,П р и м е р 1. Обрабатывают шламс содержанием твердого компонента204, температура предварительнонагретого воздуха -500 С. Порошокпри 800 С, удаленный из дымовых газов, смешивают со шламом и выдерживают в реакторе с псевдоожиженнымслоем при 100"С,Показатели процесса следующие:Количество порошка, кг/кгКа 13 7Избыток воздуха, 4 40Количество дымовыхгазов, кг/кгКа 8,75Состав...

Номер патента: 810085

Опубликовано: 28.02.1981

Авторы: Йорма, Туомо

МПК: C30B 23/08

Метки: пленокнеорганических, соединений, составных

...В не может помешать элементу В вернуться в газовую фазу. Эти чередующиеся ступени реакции повторяются до техпор, пока не будет получена необходимаятолщина соединения АВ.На фиг, 1 представлено устройство, поперечный разрез; на фиг. 2 - разрез А - А на фиг, 1.Устройство включает камеру 1, подложки 2, на которых выращивается пленка, устанавливают на диске 3, вращающемся с помощью вала 4. Под диском 3 помещают источники 5 и 6 паров, которЬе представляют собой изолированные один от другого секторы и каждый из которых рассчитан на необходи.мое давление паров элементарных компонен.тов выращиваемой пленки. При вращении диска 3 подложки 2 попеременно оказы.ваются во взаимодействии с нарами элемента А в источнике 5 и В - в источнике б, вследствие...

Номер патента: 677646

Опубликовано: 30.07.1979

Автор: Йорма

МПК: B62D 55/18

Метки: гусеничная, лента, средства, транспортного

...разрез поперек гофра; на фиг. 8 - разрез через отверстие для зацепления.Гусеничная лента 1 транспортного средства состоит из звеньев 2 с шарнирами и содержит центральную продольно расположепную нерастяжимую гибкую часть 3 и периферийные части 4. Части 4 состоят пз поперечно расположенных гофров 5, Гофры выполнены из чередующихся наклонных армированных б и вертикальных 7 пластинок. Эти пластинки связайы соединительными элементами 8, которые имеют с внешней стороны гофров участки горизонтальной поверхности 9. На всем звене по краям выполнены проемы 10 и выступы 11 с отверстиями 12 для присоединения соседних звеньев с помощью пальцев. На центральной части звеньев выполнено отверстие 13 и пазы 14. Гусеничная лента выполнена из...

Номер патента: 522818

Опубликовано: 25.07.1976

Автор: Йорма

МПК: F04D 29/22

Метки: насос, центробежный
