Нумератор

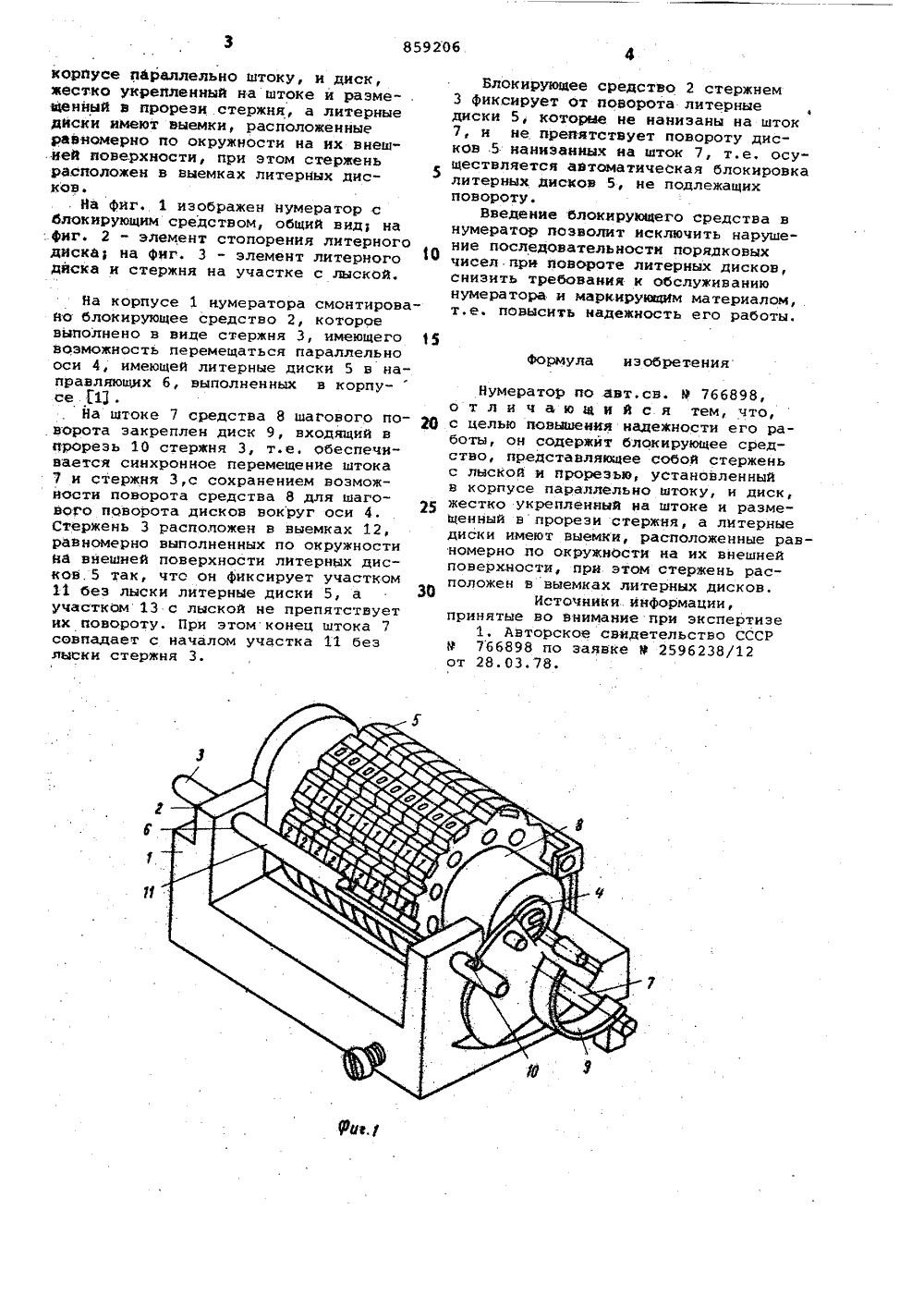

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сфеэ СФаетскик Сфцреектюческиа РаквубаийМ АВЮИЗОМУ СВИ ВЯЛЬСТВУ(23) Йрифритет В 41 К 1/16 Гесуяарстеоамй коитет ссср ее ямзю зебрамЯ еткеытЯОпубяиковано 3 ООа 81, Ьоялетееь т 49 32 Дата опубликования описаиия 30. 08, 81(54) НУМЕРАТОР Изобретение относится к механизмам с автоматической сменой последовательности чисел, используемых в устройствах для маркировки порядковых номеров бланочных иэделий и т пПо основному авт.св. в 76689 известен нумератор выполненный в виде корпуса, в котором выполнена открытая посредине сквозная расточка под рейку-плунжер и. на котором закреплены ось и крымски со штуцерами и упорами, ограничителями хода рейки-плунжера 11.йа оси закреплены разрезные коль ца, на которых посажены литерные диски и расположен пневмоцилиндр,шток которого параллелен оси, несущей диски, и на котором выполнен зубчаты сектор, входящий в зацепление 20 с рейкой-плунжерои. Между раэреэныьаю кольцами закреплены д.ски, позволяющие литерным дискам вращаться до оси.Пневмоцклиндр содержит шток, на конце которого выполнена ступень диа метром меньше диаметра штока и длиной не более толщины литерных дис" ков, при этом иа торце каждого из исков имеются равномерно располоенные по окружности сквозные отвер,) стия для взаимодействия со штокои пневмоцилиндра, число которых равно числу цифр на диске, и диаметр одного иэ которых равен диаметру штока, а остальных - диаметру меньшей ступени штока. По внутреннему диаметру литерных дисков выполнено десять равномерно расположенных выемок, а в вырезах колец расположены плунжера для каждого диска, взаимодействующие с выемкаии. при подводе сжатого воздуха по каналам, выполненным в оси. Набор литерных дисков на оси стягивается винтом с упругой шайбой.Недостатком известного устройства является то, что происходит эалипание соседних дисков в результате эатекания между ними краски, что приводит к повороту дисков не только нанизанных на шток пневмоцклкндра, но и соседних с ними, т.е. происходит нарушение необходимой последовательности чисел при повороте литерных дисков.Цель кзобретения - повышение надежности работы нумератора.указанная цель достигается тем,что нумератор содержит блокирующее средство, представляющее собой стержень с лыской и прореэьв, установленный вкорпусе параллельно штоку, и диск, жестко укрепленный на штоке и разме- . щенный в прорези стержня, а литерные дйски имеют выемки, расположенные равномерно по окружности на их внешйей поверхности, при этом стержень расположен в выемках литерных дисков.Йа Фиг. 1 изображен нумератор с блокирующим средством, общий вид на : Фиг. 2 - элемент стопорения литерного диска на фиг. 3 - элемент литерного диска и стержня на участке с лыской. На корпусе 1 нумератора смонтировано блокирующее средство 2, которое выполнено в виде стержня 3, имеющего 5 возможность перемещаться параллельно оси 4, имеющей литерные диски 5 в направляющих б, выполненных в корпу-се Г 13.На штоке 7 средства 8 шагового по-;щ ворота закреплен диск 9, входящий в прОрезь 10 стержня 3, т.е. обеспечивается синхронное перемещение штока 7 и стержня З,с сохранением возможности поворота средства 8 для шаго- воГО поворота дисков вокруг оси 4.Стержень 3 расположен в выемках 12, равномерно выполненных по окружности На внешней поверхности литерных дисков, 5 так, что он фиксирует участком 11 без лыски литерные диски 5, а участком 13 с лыской не препятствует их повороту. При этом конец штока 7 совпадает с началом участка 11 беэ лыски стержня 3. Блокирующее средство 2 стержнем3 Фиксирует от поворота литерныедиски 5, которые не нанизаны на шток7, и не препятствует повороту дисков .5 нанизанных на шток 7, т.е, осуществляется автоматическая блокировкалитерных дисков 5, не подлежащихповороту,Введение блокирующего средства внумератор позволит исключить нарушение последовательности порядковыхчисел нри повороте литерных дисков,снизить требования к обслуживаниюнумератора и маркирующим материалом, .т.е. повысить надежность его работы.Формула изобретенияНумератор по авт.св.766898,о т л и ч а ю щ и й с я тем, что,с целью повыаеиия надежности его работы, он содержйт блокирующее средство, представлаацее собой стерженьс лыской н прорезью, установленныйв корпусе параллельно штоку, и диск,жестко укрепленный на штоке и размещенный в прорези стержня, а литерныедиски имеют выемки, расположенные равномерно по окружнОсти на их внешнейповерхности, при этом стержень расположен в выемках литерных дисков,Источники информации,принятые во внимание нри экспертизе1. Авторское свидетельство СССРМ 766898 но заявке Ф 2596238/12от 28,03.78.859206 Г. Реа 3 етник б/31 Тираи 414 ВНИИПИ Государственного Комитета по делам изобретений и открытий 113035, Москва, %-35, Раувска наб., д.
