Громкоговоритель

Загрузка...

Номер патента: 34021

Опубликовано: 31.01.1934

Автор: Кузнецов

МПК: H04R 1/24, H04R 7/12

Метки: громкоговоритель

...не затрудняла колебаний вибратора и жестко с ним связанной мембраны 4, между мембраной 3 и вибратоТОО НА ИЗОБРЕТЕНИ я.Кузнецова, заявленном115998).М. Маннар от 31 август ром введена вышеуказанная эластичная прослойка 2. Эта прослойка должна быть, однако, достаточно жестка для того, чтобы при воспроизведении низких частот она деформировалась незначительно, т, е. работала бы без заметных потерь, В качестве такой прослойки можно употреблять, например, сукно, плотно обтягивающее стержень 7, который в этом месте имеет утолщение, При колебаниях высших частот в вибраторе развиваются, благодаря большим ускорениям, большие силы при меньшей, чем при низких частотах, амплитуде. Вибратор встречает незначительное сопротивление в полуэластичном...

Электромагнитный громкоговоритель

Загрузка...

Номер патента: 34616

Опубликовано: 28.02.1934

Автор: Шнейдер

МПК: H04R 11/02

Метки: громкоговоритель, электромагнитный

...постоянного магнита 7 с полюсными наконечниками 2, укрепленными на полюсах посредством скоб 3. На наконечниках установлена катушка. На винтах 5, закрепляющих катушку 4,надеты втулки 6 из изолирующего материала, поддерживающие латунный мостик 7, закрепленный на винтах 5 поМОЩЬЮ гаек 8. В мостике 7 имеется трехгранный вырез, в котором, подобно коромыслу весов, установлен якорь 9 электромагнита, снабженный для этой цели входящей в вырез мостика 7 цризПри снятом магните и, следовательно, размагниченных наконечникахЕГО, ЯКОРЬ 9 МОЖЕТ СВОбОДНО КЗЧЗТЬСЯ, Опираясь призмой на мостик. Притормально намагниченном магните, установленном на свое место, под действием магнитного поля якорь 9 устанавливаетсяточно центрируясь. При прохождении по...

Угольный микрофон

Загрузка...

Номер патента: 34617

Опубликовано: 28.02.1934

Автор: Виханский

МПК: H04R 21/02

Метки: микрофон, угольный

...и поверхностью блоке и контактныии кольцамидисканасыпается угольный порошок. Стержень 9 подводит ток к контакту 7 в центре микрофона, а стержень 8 подводитток к кольцевому контакту 6.Если микрофон включить в цепь, то через микрофон пойдет электрический ток от центрального электрода 7 к кольцевому электроду б. Камень 3 служит для охлаждения угольного порошка и контактов, что необходимо для умень-шения шума микрофона. Камень пропитан особым лаком, который делает его негигроскопичныи. Микрофон герметически закрыт, а потому не подвержен действию влажного воздуха.Для изготовления контактного кольца и контактного диска контактное кольцо или контактный диск вкладывается в ме-таллическую матрицу, которая находится в прессе. Нагревают...

Устройство для трансформирования звуковых колебаний в электрические

Загрузка...

Номер патента: 34626

Опубликовано: 28.02.1934

Автор: Щеглов

МПК: H04R 23/02

Метки: звуковых, колебаний, трансформирования, электрические

...звуковых колебаний в электрические, в котором используется возможность управления током электронного прибора типа лампы Вигандта, отличающееся тем, что внешний электрод этой лампы выполнен в виде ленты, натянутой так, что плоскость ее перпендикулярна направлению электронного тока.2. Форма выполнения устройства по п. 1, отличающаяся тем, что лампа Вигандта выполнена с двумя анодами и внешний электродлента расположен симметрично по отношению к ним.(4 Предлагаемое устройство предназначено для превращения звуковых колебаний в электрические, для чего колеблющаяся мембрана использованав качестве управляющих электродовлампы типа Вигандта, что, само посебе, известно.Предлагаемое устройство, согласноизобретению, отличается тем, что внешний...

Громкоговоритель

Загрузка...

Номер патента: 35250

Опубликовано: 31.03.1934

Автор: Крюгер

МПК: H04R 1/02

Метки: громкоговоритель

...И и 5 магнита М, Пружина П, упирается в иглу Н, соединенную с якорем так, что положение этой иглы сохраняется параллельным начальйому.Пружины делаются из неферромагнитного материала. Так как центровка якоря автоматически производится по стоянным магнитным потоком, пружины могут быть сделаны чрезвычайно слабыми и эластичными, что вызывает сдвиг механического резонанса всей подвижной системы в низшие пределы звуковых частот (30 - 40 периодов в секунду).Магнитный поток постоянного магнитаразветвляется в А, и А., на равные части. При наложении на этот постоянный поток переменного потока звуковой частоты, возникающего при прохождении тока через катушки К, и К.равенство потоков Ат и Ав нарушается, в силу чего якорь Я вместе с иглой О...

Громкоговоритель

Загрузка...

Номер патента: 35251

Опубликовано: 31.03.1934

Автор: Панк

МПК: H04R 11/02

Метки: громкоговоритель

...якорю 5 прикреплен вибратор 16, к нему же обычным способом крепится диффузор 17.Для изменения величины зазоров концы якоря и полюсных наконечников срезаны под некоторым углом. Зазоры уменьшаются. путем ввинчивания утолщенной части 7 оси 6 в планку 10, Так как свободно насаженный на ось якорь может производить при работе шум, вследствие трения между якорем 5 и осью 6, и так как это трение, во избежание износа, может заставить сделать якорь 5 и ось 6 из высококачественных материалов, то предлагается еще один вариант конструкции, устраняющий возможность шума и износа..Якорь (фиг. 3 и 4) состоит из Ч-образных частей 18 - 19, скрепленных между собой тонкой пластинкой 20, которая вставлена в продольный прорез оси 6 и приварена к ней. На оси...

Мембрана для громкоговорителей

Загрузка...

Номер патента: 35704

Опубликовано: 31.03.1934

Автор: Бернар

МПК: H04R 7/18

Метки: громкоговорителей, мембрана

...прикленванием. Отделанная таким образом кромка введена между зубцами З, 3 н т. д., вырезанными в жестком венце 5, причем зубцы последовательно слегка разведены по ту и другую сторону пер- воначальной конической поверхности, с тем же углом у вершины, что и бумажный конус, Венец 5 закреплен на опоре 6 мембраны посредством винта 9. Опора 6 может быть любого известного типа, например, деревянный щит, или коробка, закрытая нли не закрытая на своей задней стороне и материал ее может быть любым (картон фибра, эбонит, металл и т. д,).Видоизмененная мембрана 1 ф (фиг. 3) снабжена на своей периферии цилиндрической частью или ребордой 2, которая к мембране может быть присоединена приклеиванием или получена непосредственно деформированием...

Микрофон

Загрузка...

Номер патента: 35898

Опубликовано: 30.04.1934

Автор: Никифоров

МПК: H04R 21/02

Метки: микрофон

...искажениями, вследствие того, что давление угольного порошка на мембрану не только ничем не компенсируется, но даже, наоборот,складывается с давлением войлочного ограничителя засыпки. По этой же при. чине микрофонные мембраны приходится брать более жесткие, чем это желатель. но, что уменьшает мощность микрофонаДанным изобретением предлагается микрофон с демпфером обратного действия, т. е. компенсирующим давление угольного порошка на мембрану в такой степени, что мембрана может быть взята более тонкой. Кроме того, демпфер этот является более совершенным ограничителем засыпки, так как вполне обеспечивает действие подвижного электрода в любом положении микрофона.На чертеже изображен диаметральный разрез микрофона.Микрофон состоит из...

Пневматический громкоговоритель

Загрузка...

Номер патента: 35899

Опубликовано: 30.04.1934

Автор: Рогунов

МПК: H04R 23/00

Метки: громкоговоритель, пневматический

...скрепляется с последней при помощи трех пластин или угольников, которые, чтобы не затемнять чертежа, не.изображены; также отсутствуют винты, скрепляющие некоторые детали пневматика.Для всех деталей пневматика предусмотрен теплостойкий материал.Другая форма выполнения громкоговорителя (фиг. 2), представляет собой ,попытку освобождения от вспомогательных электрических устройств, необходимых для питания всех существующих пневматических громкоговорителей, в особенности, освобождения от необходимости электрического усиления звуковой -частоты.Данное устройство также представляет собой пневматический громкоговоРитель, снабженный двумя клапанами, Первый клапан 2 б приводится в движение непосредственно усилиями звуковых .колебаний...

Электромагнитный громкоговоритель

Загрузка...

Номер патента: 36480

Опубликовано: 31.05.1934

Автор: Прищепенко

МПК: H04R 11/02

Метки: громкоговоритель, электромагнитный

...на осях 8. Якори 7 несут на себе рычаги 9 из легкого материала, посредством которых колебания якорей 7 передаются диффузору. При регулировайпп механизма следует добиться минимально возможного расстояния между концами якорей 7 и между полюсами магнитов 2. После регулировки механизм скрепляется болтами 10, и, крометого, болтами 11, служащими одновре, менно зажимами катушки 5.При прохождении по катушке 5 тока звуковой частоты копцы якорей 7 получают переменную полярность, обуславливающую их взаимодействие с полюсами постоянныхмагнптов 2, что, в свою очередь вызывает механические колеба ния якорей с соответственной переменному току частотой.Цилиндрический диффузор при этом также будет колебаться благ даря связи по действию рычагов 9....

Подвижная катушка для электродинамических громкоговорителей

Загрузка...

Номер патента: 36481

Опубликовано: 31.05.1934

Автор: Борусевич

МПК: H04R 9/04

Метки: громкоговорителей, катушка, подвижная, электродинамических

...ленты,Предме ия. т изобретен 1. Подвижная катушка для электродинампческих громкоговорителей, отличающаяся тем, что обмотка вып лнена из спирально намотанной ленты с изоляцией между слоями.2, Форма выполнения катушки по и. 1, отличающаяся тем, что лента изолирована только с одной стороны.3. Форма выполнения катушки по п. 1, состоящая в том, что лента изготовлена из алюминия. Обычно подвижная катушка в электродинампчесвнх громкоговорителях выполняется из эмалированной проволокикруглого сечения. Такие катушки обладают недостатками, так как для сообщения прочности катушке требуется иметьоснование каркас, на к торое наматывается проволока, что, конечно, увеличивает объем и вес катушки. Крометого, при изменении формы каркаса отвлияия...

Резец для записи звуков или штифт для воспроизведения их

Загрузка...

Номер патента: 36966

Опубликовано: 31.05.1934

Автор: Гюгенар

МПК: G11B 3/46, H04R 11/08

Метки: воспроизведения, записи, звуков, резец, штифт

...этому можно допускать относительно высокие давления с целью передачи звуковому аппарату большего количества энергии д 1 же при бороздкахс весьма мало отличными извилинами, которые вследствие этого могут иметь весьма незначительную глубину.Эта возможность делать бо. оздки не. глубокими представляет преимущество тем, что до требующейся глубины фильм легко может быть однородным, что важно для правильности звуковой записи.То, что срез делается прямолинейным и параллельным к плоскости ленты, точно также представляет преимущества, Усилие, необходимое для того, чтобы вонзить резец в ленту, зависит исключительно от ширины такого резца, а ие от глубины, на которой в данный момент находится резец.Дело происходило бы иначе, если бы срез...

Конденсаторный телефон или микрофон

Загрузка...

Номер патента: 37145

Опубликовано: 30.06.1934

Автор: Куприянов

МПК: H04R 19/04

Метки: конденсаторный, микрофон, телефон

...сделан произвольно малой величины, которая ограничивается опасностью пробоя. С одной стороны пленки давление воздуха больше или меньше атмосферного, с другой - атмосферное.Вследствие этого резиновая пленка примет более или менее выпуклый вид, и при изменении напряжения величина выпуклости будет несколько меняться. Это будет происходить оттого, что напряжение между неподвижными обкладками будет равномерно распределено вдоль пленки с опилками, которая представляет собой ряд подвижных, последовательно соединенных конденсаторов, ипри переменном поле между каждымидвумя смежными частицами вдоль поля будут создаваться переменные натяжения в пленке, меняющие ее выпуклость и заставляющие вибрировать пленку, а следовательно, и окружаю;ций ее...

Дифференциальный тепловой микрофон для инфразвуков

Загрузка...

Номер патента: 37146

Опубликовано: 30.06.1934

Автор: Бенуа

МПК: H04R 23/00

Метки: дифференциальный, инфразвуков, микрофон, тепловой

...фиг. 1 изображает схематически микрофон согласно изобретению; фиг. 2 - схему включения нитей микрофона,Баллон 1 снабжен обращенной в сторону приходящей инфра-звуковой волны трубкой 2 прямоугольного сечения, у концов которой снаружи и внутри баллона расположены нагреваемые нити 3 и 4 из соответствующего материала, аналогичные таковым в известных ранее микрофонах. Нити 3 и 4 включены в плечи мостика, в диагональ коего включен соответствующий регистрирующий прибор, например, записывающий.Когда к микрофону подходит инфра- звуковая волна сгущения, то нить 3 не подвергается заметному охлаждению, так как молекулы воздуха проникают в трубку 2 свободно со всех сторон, а напротив, резкому охлаждению подвергается, в этом случае, нить 4, так как...

Дифференциальный микрофон

Загрузка...

Номер патента: 39219

Опубликовано: 31.10.1934

Автор: Никифоров

МПК: H04R 21/02

Метки: дифференциальный, микрофон

...использовать угольный порошок в качестве фактора преобразования звукового давления в телефонные токи.В отличие от известных до настоящего времени диференциальных микрофонов предлагаемый микрофон снабжен открытой мембраной и вместе с тем совершенно тождественными двойными ячейками.Особый вибратор микрофона может быть практически совершенно уравновешен давлением сыпучего с обеих сторон, так как стержень, связующий его с мембраной, находится вне ячеек, а огра ничивающие ячейки войлочные кольца покоятся на пружинных рамках с боль- ШИМ ХОДОМ.Система допускает применение удвоенного напряжения при ординарной или двойной диференциальной первичной обмотке передающего трансформатора,На чертеже фиг. 1 изображает вид микрофона сзади; фиг,2...

Электродинамический громкоговоритель

Загрузка...

Номер патента: 42162

Опубликовано: 31.03.1935

Автор: Кугушев

МПК: H04M 9/08, H04R 9/06

Метки: громкоговоритель, электродинамический

...2 и 3 намагничивающей обмотки, которые питаются разрядным током двух сглаживающих конденсаторов 4 и о, заряжающихся от сети переменного тока через двухъанодный кенотрон б.Применяемый кенотрон может иметь подогревный катод, рассчитанный на напряжение сети. При включении всего устройства в сеть переменного тока оба конденсатора заряжаются через кенотрон б, Разряжаются же они через секции намагничиваюшей обмотки; направление токов при разряде показаны сплошными стрелками, т. е, по отношению к сердечнику они протекают в разные стороны. Однако, в виду того, что направление витков в обеих секциях различное, магнитный поток, возбуждаемый ими, имеет одно и то же направление.Появление переменного потока, создаваемого током, протекающим...

Остеомикрофон

Загрузка...

Номер патента: 42596

Опубликовано: 30.04.1935

Авторы: Никифоров, Эльсниц

МПК: H04R 7/12

Метки: остеомикрофон

...ав том толстых метал Оно должно значит ность антишумовог более высокий п чем простой остеоф Предмет бретения Остеомикрофон, отличающийся пр менением рупора, соприкасающего с мембраной микрофона. рт А. П, Селезнев едактор Д. В, ВасильеЗЗ 1 Гип, Промполиграф . Тамбовская, 12, Зак. ЗО Предметом настоящего изобретения является приспособление, превращающее обыкновенный или антишумовой микрофон в остеомикрофон - передатчик звуковых вибраций разговорной частоты, генерируемых говорящим.Предлагаемый остеомикрофон, схематически изображенный в разрезе на чертеже, состоит из каучукового рупора 1, соприкасающегося своим основанием с мембраной 5 микрофона, Выступ 2 по окружности рупора вдвигается под обжимное кольцо 4 микрофона, а радиальные канавки в...

Электродинамический громкоговоритель

Загрузка...

Номер патента: 43044

Опубликовано: 31.05.1935

Автор: Абрамович

МПК: H04R 9/06

Метки: громкоговоритель, электродинамический

...центрального полюса 7 центруется центровочной шайбой 3 и прижимным винтом 9, вследствие чего внутреннее пространство гильзы катушки 7 остается свободным и открывает доступ к выступу А центрального поФ4люса 7, В это отверстие и "устанавливается подвижная катушка 8 высокочастотного диффузора уже после того, как катушки 7 низкочастотного диффузора установлены и центрованы. Таким образом, катушка 8 оказывается распо. ложенной внутри гильзы катушки 7.Для увеличения амплитуды, а следовательно и звуковой отдачи высокочастотной системы предлагается применить следующие меры (или однуизних):1) упругость центровочной шайбы б выбрать настолько большой, чтобы вся система имела резонанс в нужном диапазоне (например, 5000 - 10000 герц), т. е. путем...

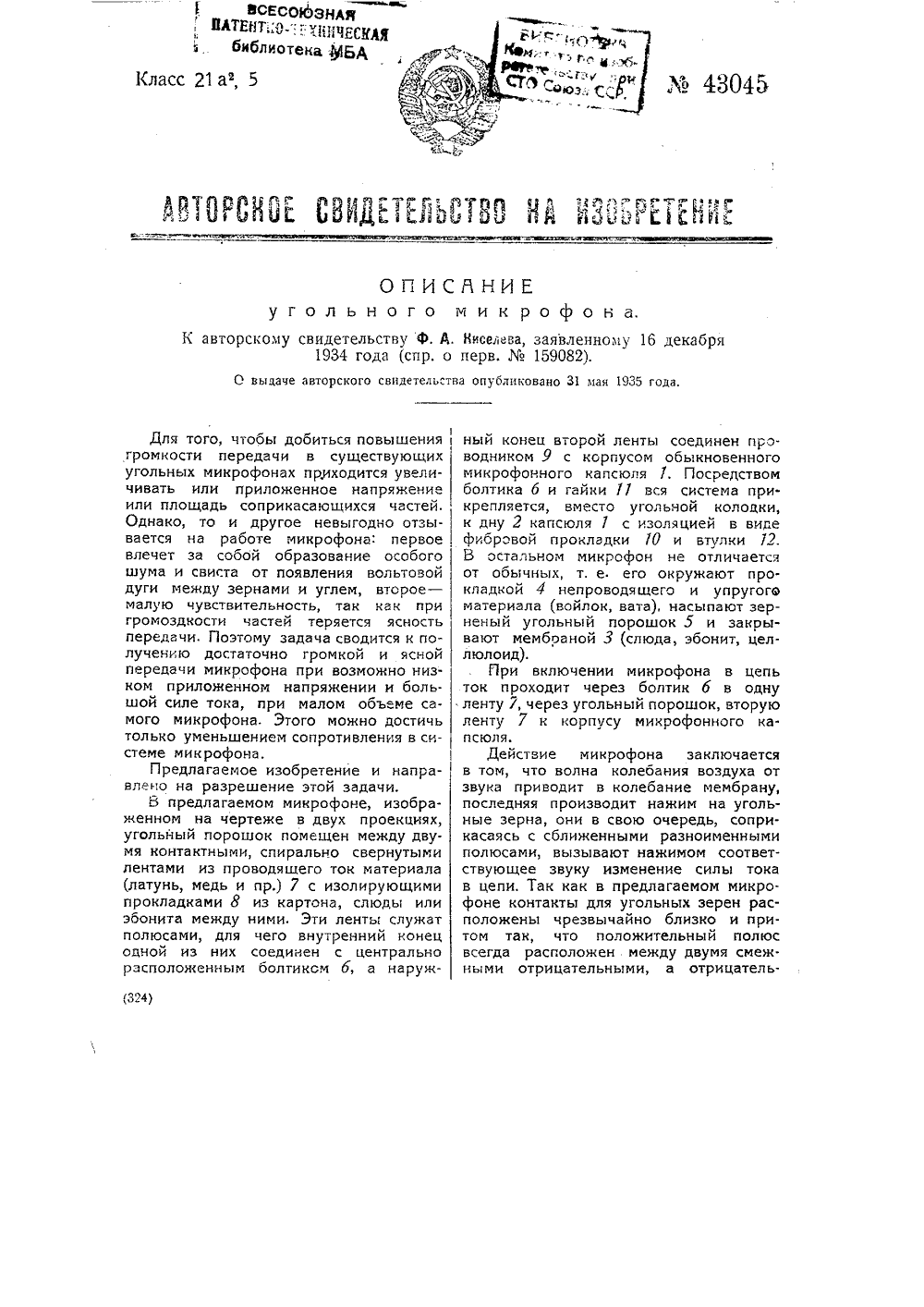

Угольный микрофон

Загрузка...

Номер патента: 43045

Опубликовано: 31.05.1935

Автор: Киселев

МПК: H04R 21/02

Метки: микрофон, угольный

...расположенным болтиком б, а наружныи конец второи ленты соединен проводником 9 с корпусом обыкновенного микрофонного капсюля 1. Посредством болтика б и гайки 11 вся система прикрепляется, вместо угольной колодки, к дну 2 капсюля 1 с изоляцией в виде фибровой прокладки 10 и втулки 12. В остальном микрофон не отличается от обычных, т. е. его окружают про. кладкой 4 непроводя щего и упругогф материала (войлок, вата), насыпают зерненый угольный порошок 5 и закрывают мембраной 3 (слюда, эбонит, целлюлоид),При включении микрофона в цепь ток проходит через болтик б в одну ленту 7, через угольный порошок, вторую ленту 7 к корпусу микрофонного капсюля.Действие микрофона заключается в том, что волна колебания воздуха от звука приводит в...

Резонансное вызывное приспособление

Загрузка...

Номер патента: 43930

Опубликовано: 31.08.1935

Автор: Семенов

МПК: H04R 13/02

Метки: вызывное, резонансное

...отраж й экран. вное типа ееся ниеВЫЗОрезо плен аю товь считана е мемутствия вызова. т узкий И (наран ф,чингет ) щение ) едствиеПредлагаемое изсбсетение касается устройства резонансного Вызывного приспособления для телефонов типа с фоническим Вызовом и заключается В ососеннсстях его кснструктивнсгс Выполнения.В изображенной на чертеже принци. пиальнсй схеме предлагаемого приспособления ток Вызова с линии попадает в систему электромагнитов телефона и заставляет вибрировать его мембрану Л, представляюпую собой металлический диск с укрепленным нг его середине зеркалом Й (сама мембрана может быть выполнена так же как металлическое зеркало).Мембрана укреплена на одном конце плоской пружины 5, жестко закрепленной другим своим...

Громкоговоритель

Загрузка...

Номер патента: 44583

Опубликовано: 31.10.1935

Автор: Гойтанников

МПК: H04R 11/02

Метки: громкоговоритель

...в правой части), где в данный момент постоянный и переменный потоки складываются, и ослабляются в той части (на чертеже в левой), где потоки вычитаются, Тогда при протекании переменного тока система начнет колебаться соответственнс числу периодов переменного тока.Ноги обозначить:В, - индукцию постоянного потока взазоре .О В - амплитудуного тока в зазоВ - главный зазор8 - зазор между надставками 1 и Л 72 о-в5=Ю - площадь сечения зазора 0перпендикулярнок плоскости чертежаО - ширину зазора Й (перпендикулярно к плоскости чертежа), тогда на основании общих законов о пондеромоторных силах, действующих в магнитном поле, предположив, что якорь и магнитопровод далеки от насыщения, можно найти для данной системы амплитуду результирующей силы,...

Способ изготовления микрофонных мембран

Загрузка...

Номер патента: 44957

Опубликовано: 30.11.1935

Автор: Юрин

МПК: H04R 31/00

Метки: мембран, микрофонных

...помещаются в эту камеру между металлическими дисками.Заряженная кружками камера закрывается с таким расчетом, чтобы картонные кружки быти плотнозажаты между дисками и при обжиге не покоробились, после чего камера помещается в печь, где нагревается докрасна, равномерно по всей поверхности и в таком состояС. Юрина, заявленномуо перв.159996).ликовано 30 ноября 1935 года. нии держится не менее 2 - 3 часов, после чего вынимается из печи, охлаждается на воздухе и затем разряжается.Обожженные мембраны подвергаются испытанию на токопроводимость.Бели окажется, что картон вследствие кратковременности прежога, неравномерности нагрева зарядной камеры недостаточно сгорел то мембрану следует осторожно вновь уложить в камеру и подвергнуть...

Устройство для уменьшения звуковой реверберации при пользовании репродуктором

Загрузка...

Номер патента: 45093

Опубликовано: 30.11.1935

Автор: Гурова-Перельман

МПК: E04B 1/99, H04R 1/00

Метки: звуковой, пользовании, реверберации, репродуктором, уменьшения

...за счет ясной слышимости и, главное, меньше травматизируется нервная.,система диспетчеров.Устройство, изображенное на фиг. 1 (внешний вид) и на фиг. 2 в вертикальном разрезе, представляет собой деревянный ящик размерами 50 Х 55 Х 45 сма, у которого нижняя и передняя стенки отсутствуют; внутренняя поверхность ящика покрыта складками толстой мягкой фланели, Ящиком этим накрывается сверху репродуктор, установленный на доске размером 50 Х 55 смЯ, с мягкой фланелевой подстилкой, Передняя стенка ящика заменена пятью фанерными рамками (пластинами), затянутыми марлей (фиг. 3). Отверстие рамок круглое, причем диаметр отверстий уменьшается по мере удаления от репродуктора. Так, первая от репродуктора рамка имеет отверстие диаметром 35 см,...

Электромагнитный звукосниматель

Загрузка...

Номер патента: 45095

Опубликовано: 30.11.1935

Автор: Рогунов

МПК: H04R 11/08

Метки: звукосниматель, электромагнитный

...масса ко.-. торого с перечисленными, находящимися в подвижности во время работы деталями практически выразилась в 5 - б г Все же остальные детали - магнит 9, катушка 13 - 14, полюсные наконечники 8 корпус и пр., являются пассивной массой, давление которой легко компенсируется противовесом или пружинной стойкой.Сердечник 2 представляет собой якорь. для воспроизведения частот от 200 периодов и ниже, в то же время он является продолжением якоря 1, предназначен-. ного для воспроизведения частот от 200 периодов и выше. В виду того, что якорь 1 не является непосредственно сердечником для катушки, как это делается в обычных звукоснимателях, а находится вне ее, то это дало возможность- придать якорю наивыгоднейшую форму и минимальный вес - 0,1...

Способ изготовления угольных мембран

Загрузка...

Номер патента: 41652

Опубликовано: 31.12.1935

Автор: Мясцов

МПК: H04R 31/00

Метки: мембран, угольных

...торцевыми поверхностями вращающихся стержней. Полирующие стержни имеют обратное друг другу вращение, обладают большой твердостью и шероховатой поверхностью,Самое прессование производится под постепенно увеличивающимся давлением, доходящим под конец, до нескольких тонн на квадратный сантиметр. Соответствующее приспособление для изгото.вления мембран при работе, конечно, будет нагреваться, а поэтому следует его сделать пустотелым .для охлаждения водой. Для п рида дости и удален прессования и ходимо просу 100 - 250. Опыты с стью угля в эт тельные резулполированнойой области даьтаты. оверхно положи гольных мемчто влажнук т между торво взаимно ержней,. полиждении водяат для удалетвердости при ДВТОРСНОЕ С К авторскому свидетельст 1935...

Микротелефонное устройство для тугоухих

Загрузка...

Номер патента: 45332

Опубликовано: 31.12.1935

Автор: Давыдов

МПК: H04R 25/00

Метки: микротелефонное, тугоухих

..., чертеже предлагаемого устройства набатарею 7 замкнута электрическая цепь, состоящая из микрофона 1, 2, соединенного через контактную пружину 3 и подвижный в контактном гнезде 5 штифт 4 с эл:ктромагнитом б, 8, сердечник кото.рого снабжен наконечником 1 О. Напротив последнего расположен наконечник магнита 9, Возникающие в этом магните под воздействием электромаг.нита б - 8 колебания звуковой частоты передаются имеющей вид гильзы мембране 11, упирающейся на упругую коническую пластинку 12, Мембрана 11 по.крыта эластичной пленкой 13, укрепленной посредством полужесткого конического кольца 15 на обойме 14, связанной с микрофоном 1, 2,Камера, образованная пленкой 13 и обоймой 14, заполняется жидкостью 17, например каким-либо маслом,...

Угольное микрофонное устройство

Загрузка...

Номер патента: 45955

Опубликовано: 29.02.1936

Авторы: Берман, Никифоров

МПК: H04R 21/02

Метки: микрофонное, угольное

...устройство, приспособленное для регистрацииинфразвуковых частотили вообще определенных шумов,Устройство это отличается от известных наличием двух микрофонов приобщей звуковой камере, причем каждаяиз мембран действует на самостоятельную ячейку с неподвижным оСнованием.Существенным в означенном устрой.стве является деление . йодаваемого напряжения между двумя ячейками; поэтомумикрофон может действовать неопределенно долго,.не уставая". Устойчивостьработы достигается исключением взаим ного воздействия мембран, что- имеетместо при общей ячейке, т. е. при отсутствии неподвижного дна.Устройство изображено на прилагаемом чертеже в разрезе.Звуковая камера 1 цилиндрическойформы закрыта герметически двумяполупоршневыми мембранами 2, 2,...

Конденсаторный резонансный микрофон

Загрузка...

Номер патента: 48564

Опубликовано: 31.08.1936

Автор: Попруженко

МПК: H04R 19/04

Метки: конденсаторный, микрофон, резонансный

...мембраны для конденсаторного микрофона, которая резонировала бы по возможности на все приходящие звуковые частоты,В этом отношении уже предлагались ранее конденсаторные микрофоны с использованием ряда элементов, например, струн, настроенных на различные частоты колебаний,Сущностью настоящего изобретения является конструктивная форма выполнения подобного конденсаторного микрофона со струнами, состоящая в том, что натянутые на соответствующую раму струны делятся на две неравных группы при посредстве надлежащей диагонали.Предлагаемый микрофон представляет собой два слоя большого количества параллельно натянутых струн; эти слои изолированы друг от друга и являются двумя обкладками плоского конденсатора. Под влиянием приходящих звуковых...

Конденсаторный микрофон

Загрузка...

Номер патента: 48565

Опубликовано: 31.08.1936

Автор: Рогунов

МПК: H04R 19/04

Метки: конденсаторный, микрофон

...жены на разных чить адновременжение и прогиб Конденсаторный мик ной, укрепленной меж цами, отличающийся опор 18 и 20 располо высотах, чтобы обеспе но требующиеся натя мембраны 11. Предлагаемое изобретение касается устройства конденсаторного микрофона с мембраной, укрепленной между двумя кольцами, в котором требующееся натяжение и прогиб мембраны осуществляется расположением на разных уровнях ее опор.Изображенный на схематическом чертеже в разрезе предлагаемый конденсаторный микрофон в основном состоит из штамповаНного металлического корпуса 24, внутри которого расположен запрессованйый в изоляционную массу 5 электрод 6. Мембрана 11 укреплена между двумя металлическими (жестяными) кольцами 7 и 8 запрессовкои или заклепкой.Для сохранения...

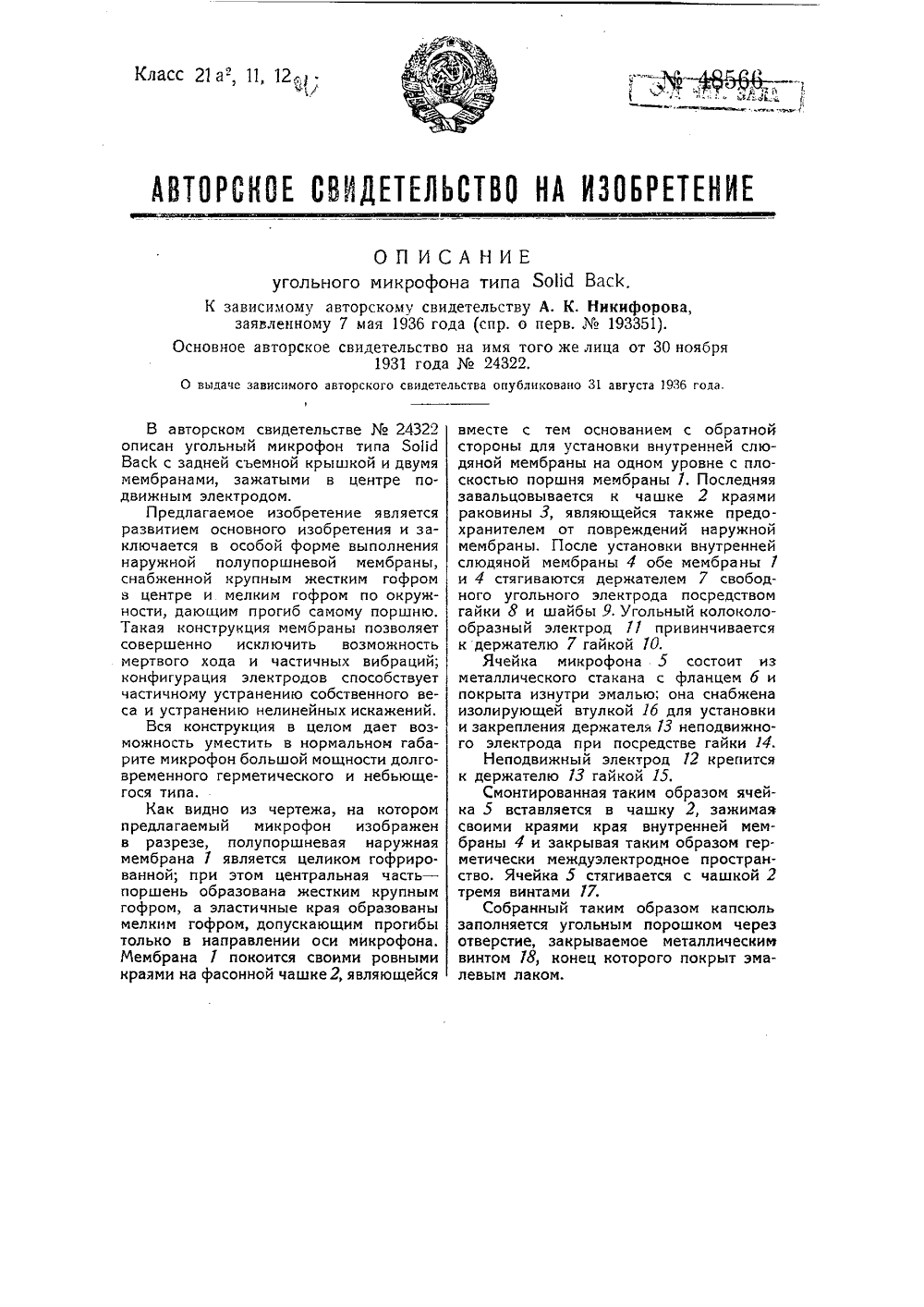

Угольный микрофон типа solid back

Загрузка...

Номер патента: 48566

Опубликовано: 31.08.1936

Автор: Никифоров

МПК: H04R 21/02

Метки: solid, микрофон, типа, угольный

...герметического и небьющегося типа.Как видно из чертежа, на котором предлагаемый микрофон изображен в разрезе, полупоршневая наружная мембрана 1 является целиком гофрированной; при этом центральная часть - поршень образована жестким крупным гофром, а эластичные края образованы мелким гофром, допускающим прогибы только в направлении оси микрофона. Мембрана 1 покоится своими ровными краями на фасонной чашке 2, являющейся вместе с тем основанием с обратной стороны для установки внутренней слюдяной мембраны на одном уровне с плоскостью поршня мембраны 1. Последняя завальцовывается к чашке 2 краями раковины 3, являющейся также предохранителем от повреждений наружной мембраны. После установки внутренней слюдяной мембраны 4 обе...
