H04R — Громкоговорители, микрофоны, адаптеры или аналогичные электромеханические преобразователи звука; слуховые аппараты; звукоусилительные устройства

Номер патента: 21263

Опубликовано: 31.07.1931

Автор: Дрейзен

МПК: G01H 17/00, H04R 23/00

Метки: затухания, звука, исследования, кривой, эхо

...в результате чего по ряду полученных точек, можно построить кривую изменения тока или напряжения.Предлагаемое изобретение касается подобного устройства с применением неоновой лампы в качестве индикатора и состоит в конструктивной форме его выполнения, при которой для размыкания цепи звукового генератора и замыкания цепи индикатора служит маятник, управляющий при качании соответствующими контактами.На чертеже фиг. 1 изображает схему выполнения предлагаемого устройства; фиг. 2 - вид сверху маятника и контактов.Маятник Л поворотно подвешен вточке О и может колебаться вдоль шкалы Ш между контактом .К 1 и Х. Первый неподвижно закреплен на нуле шкалы и нормально, при исходном положении маятника, замыкает цепь сй звукового генератора....

Номер патента: 22105

Опубликовано: 31.08.1931

Автор: Васильев

МПК: H04R 9/06

Метки: репродуктор, электродинамический

Номер патента: 22332

Опубликовано: 31.08.1931

Автор: Свидерский

МПК: G01K 15/00, G01L 27/02, H04R 29/00 ...

Метки: испытания, мембран, прибор, терморегуляторов

...свидетельства оп Предлагаемый прибор предназначен для испытания чувствительности мембран для терморегуляторов и силы их расширения.Изображенный на чертеже в схемати ческом виде прибор для испытания мембран терморегуляторов состоит из по.-воротного рычага А, одно плечо - Акоторого несет чашку для гирь 6, под которую помещают испытуемую мембрану, Другое плечо А-.снабжено передвижным противовесом В. Мембрану заставляют поднаиать плечо А, конец которого служит указателем на миллиметровой шкале С, По скорости движения вверх конца плеча А, а также по нагрузке (накладываемой на чашку). судят о чувствительности мембраны к изменению температуры и силе ее теплового расширения. Предмет изобретения, гПрибор для испытания мембран...

Номер патента: 22735

Опубликовано: 30.09.1931

Автор: Ильин

МПК: H04R 19/02

Метки: емкостный, репродуктор

...хомутиков 8, 15, укрепленных попарно на полукольцах б, б,. Для сообщения полости репродуктора с наружной атмосферой служит ряд наклонных каналов 18 в дисках 1, 2. Ввинчиванием или вывинчиванием электродов У, 7 при помощи ключа, вставляемого в гнезда 10, достивременно с выталкиванием воздуха из одной его половины, например, правой (притяжение мембраны вправо), в левой половине происходит засасывание. За счет трения воздуха в каналах 18 происходит компенсация собственных вынужденных колебаний мембраны, что крайне благоприятно отражается на чистоте передачи. Отсутствие отверсгий в электродах (что бывает обычно) способствует равномерному распределению по ним статического заряда.При использовании репродуктора в качестве микрофона,...

Номер патента: 22736

Опубликовано: 30.09.1931

Автор: Беневоленский

МПК: H04R 11/02

Метки: мембрана, репродуктора, стеклянная, ферромагнитным, электромагнитного, якорем

...10, а для плотного прилегания этих пластинок 2, 2 друг к другу и для крепления их припомощи эластичных шайб 3, 3 к металлической доске 1, применены винты 5. вторекое,свидетель кому свидетельс13 мая 1929 г ыдаче авторского сеиде Предлагаемое изобретение касается устройства стеклянной мембраны с ферромагнитным якорем для электромагнитного репродуктора и заключается в ее конструктивной разработке.Стеклянная мембрана с ферромагнитным якорем для репродукторов электромагнитного типа, согласно чертежу состоит из двух стеклянных квадратных пластин 2, 2, образующих мембрану, каковые пластинки 2, 2 снабжены в центре вырезами.Между краями последних укреплен якорь 10 электромагнита 7, 8, выполненный из ферромагнитного материала в виде тонкого...

Номер патента: 22737

Опубликовано: 30.09.1931

Автор: Никольский

МПК: H04R 7/04

Метки: мембрана

Номер патента: 22739

Опубликовано: 30.09.1931

Автор: Остахов

МПК: H04R 13/02

Метки: микротелефон

...его.На концах служащего сердечником электромагнита стержня 5 укреплены стальные мембраны М, М, каждая. из которых служит соответствующим полюсом электромагнита; на стержне 5 сидит телефонная катушка К, соединенная последовательно с корзинчатой катушкой Л, помещенной между мембранами, коаксиально с ними; между корзинчатой катушкой и мембранами проложены тонкие кольцевые прокладки Ф, из изолирующего материала.Если два таких прибора включить последовательно в цепь микрофонной батареи и начать говорить перед одним из них, то означенный прибор будет работать как микрофон, так как под действием звуковых волн мембраны начнут колебаться, что повлечет за собой возбуждение переменного тока в корзинчапубликовано 30 сентября 1931 года. шке 1.;...

Номер патента: 22740

Опубликовано: 30.09.1931

Автор: Адикаевский

МПК: G10K 13/00, H04R 7/12

Метки: рупор, сложный

...вместе с тем воспроизвести и все присущие ему обертона, суммой каковых обусловливается присущий именно данному голосу или инструменту тембр, то задача, поставленная перед звуковоспроизводящим аппаратом, выявляется в еще более сложном виде, Но это еше не все: задача, поставленная перед звуковоспроизводящим аппаратом во много раз усложняется тем, что ему приходится воспроизводить одним аппаратом единовременное многоголосное звучание десятков разнообразнейших инструментов и голосов, С этой последней задачей наши репродукторы и граммофоны справиться не могут.Предлагаемое изобретение касается сложного рупора для звуковоспроизводящих аппаратов с отверстиями в стенках рупора, в местах пучностей, для частичного разряжения последних и имеет...

Номер патента: 23272

Опубликовано: 30.09.1931

Автор: Мидхат

МПК: H04R 11/02

Метки: громкоговоритель

...широкораспространено применение резонанс-ных ящиков. Точно так же известно при 1 менение в громкоговорителях, кромемембраны, струн, укрепляемых одними концами на резонансном ящике, а други-, ми - нд приводимой в колебание диафрагмы. Предлагаемое изобретение имеет целью сделать более эластичной и упругой звучащую систему подобного громк руктивной оговорителя и состоит в конст форме его выполнения. На чертеже изображен пре ромкоговоритель. Якорь приводного элект ромкоговорителя выполнен в шайб 3 и 4,. расположенных ко а некотором расстоянии дру скрепленных перемычкой 5. истема состоит из мембр трун 2,2 Последние одним рикреплены к резонансномуромагнита виде двух аксиально от друга Звучащая ны б и и концамиящику а вкругими - частьк шайбе...

Номер патента: 24003

Опубликовано: 30.11.1931

Автор: Бонч-Бруевич

МПК: H04R 19/04

Метки: микрофон, электростатический

...колебаний мембраны выше спектра звуковых частот. Поэтому было бы вы-годнее, применяя в качестве мембраны от-носительно тонкую металлическую пленкунли пластинку, делать размер мембраныочень маленьким повышая ее период засчет уменьшения геометрических разме-ров. Это требует значительного при-ближения мембраны, служащей обклвдкой конденсатора, к тому электроду, ко. торый служит другой обкладкой конденсатора. Опыты, сделанные в этом направлении, показали, что воздушные подушки, получаемые в таких маленьких камерах, чрезвычайно сильно ограничивают движение мембраны и сводят на нет ожидаемый эффект.Настоящее изобретение имеет целью устранить укаэанный недостаток, для чего предлагается выполнять микрофон с пониженным давлением между...

Номер патента: 24004

Опубликовано: 30.11.1931

Автор: Шандаровский

МПК: H04R 31/00

Метки: диффузора

...как-то: бумага, картон и т. д. сперва покрывается или пропитьхвается раствором коагулированной лакторезины в летучем растворителе, затем сушится при нормальной комнатной температуре, а потом обрабатываемая поверхность лакируется спиртовым раствором мягкой смолы. Вместо раствора коагулированной лакторезины может быть применен сок каучуконосных растений.В обоих способах на подсыхающий слой лака можно наносить присыпки минеральной краской, мукой, тальком, алюминиевым порошком и проч.1. Способ обработки диффузоров обычного типа, отличающийся тем, что диффузор сперва покрывается или пропитывается раствором коагулированной лакторезины в летучем растворителе, затем сушится,а потом его поверхность лакируется раствором мягкой смолы.2....

Номер патента: 24010

Опубликовано: 30.11.1931

Автор: Гольдман

МПК: H04R 19/04

Метки: включения, конденсаторного, микрофона

...в котором последний шунтирует промежуток анод-катод регенератора, включенного между генератором и супергетеродином.На чертеже изображена схемапредлагаемого устройства. уСогласно изобретению конденсаторный микрофон 1. включен между анодом 2 и катодом З усилительной лампы 4 регенеративного усилителя высокой- частоты,в который включена лампа 4. Указанный"усилитель связывает между собой генера тор Знезатухаюцдих коротковолновых колебаннй и супергетеродинный радиоприемник 6.На зажимах 7 получаются токи различной частоты и амплитуды в зависи А 4 Одмости от емкости микрофона 1, меняющейся соответственно звуковым колебаниям, принимаемым микрофоном.Устройство для включения конденсаторного микрофона, отличающееся тем, что конденсаторный микрофон...

Номер патента: 24322

Опубликовано: 30.11.1931

Автор: Никифоров

МПК: H04R 21/02

Метки: solid, микрофон, типа, угольный

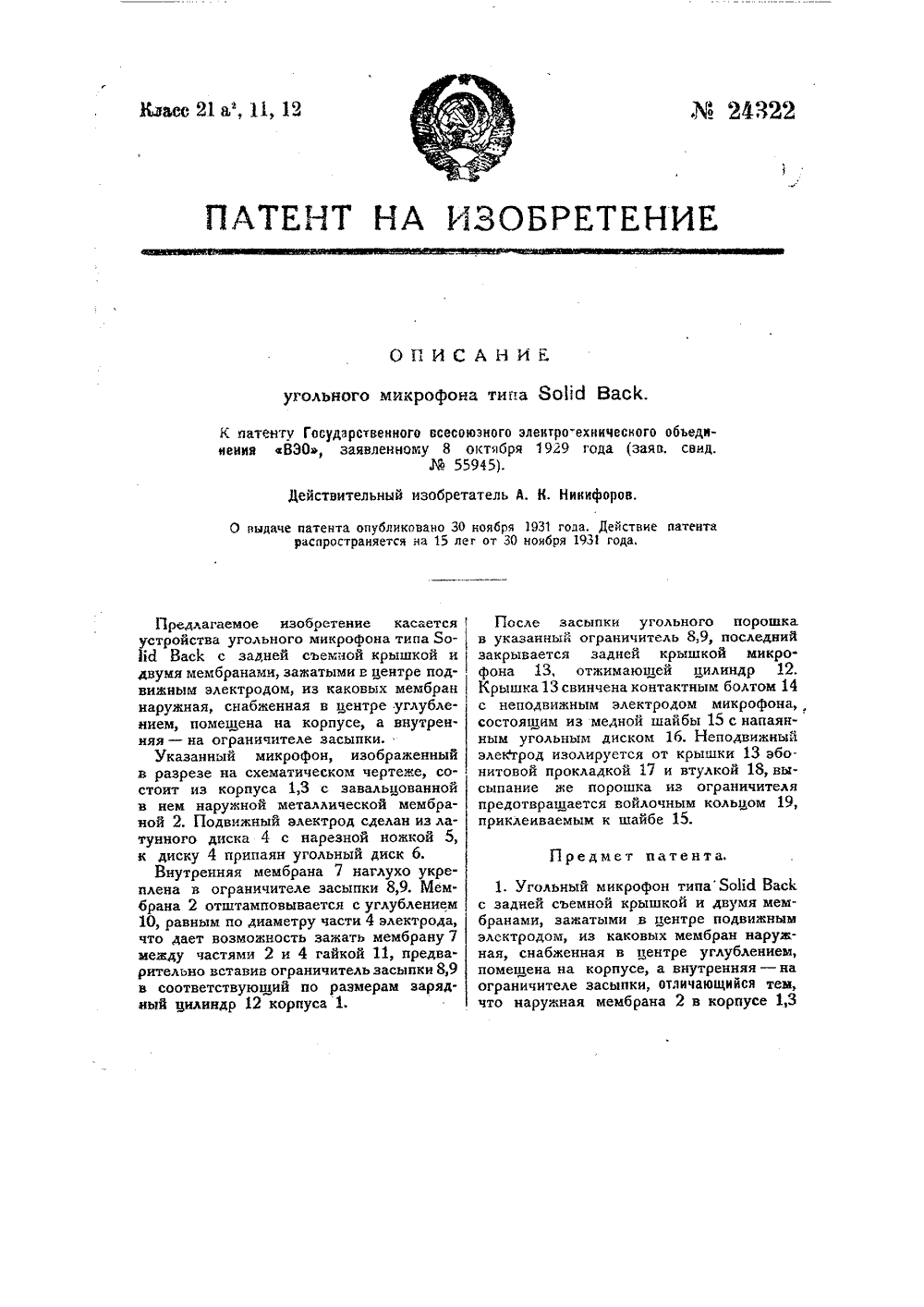

...нем наружной металлической мембраной 2, Подвижный электрод сделан из латунного диска 4 с нарезной ножкой 5,к диску 4 припаяв угольный диск б,Внутренняя мембрана 7 наглухо укреплена в ограничителе засыпки 8,9, Мембрана 2 отштамповывается с углублением10, равным по диаметру части 4 электрода,что дает возможность зажать мембрану 7между частями 2 и 4 гайкой 11, предварительно вставив ограничитель засыпки 8,9в соответствующий по размерам зарядный цилиндр 12 корпуса 1,После засыпки угольного порошка в указанный ограничитель 8,9, последний закрывается задней крышкой микрофона 13, отжимающей цилиндр 12, Крышка 13 свинчена контактным болтом 14 с неподвижным электродом микрофона,состоящим из медной шайбы 15 с напаян-ным угольным диском 1...

Номер патента: 24453

Опубликовано: 31.12.1931

Автор: Михайлов

МПК: H04R 23/00

Метки: колебаний, механических, преобразования

...жидкостью камеры, имеющей два отверстия разной величины с заделанными в них поршнями или мембранами. Один поршень (или мембрана) соединен с источником колебаний, а другой поршень (или мембрана) соединен с приемником их.На чертеже изображен продольный разрез предлагаемого устройства,Принцип работы предлагаемого устрой. ства аналогичен идее, положенной в основу конструкции гидравлического пресса.В замкнутой камере 1, наполненной какой-либо жидкостью, имеются два отверстия равной величины с заделанными в них поршнями или мембранами 3 и 5. Перемещения однои из мембран через жидкость передаются другой.Придавая мембранам определенные. размеры, можно достичь желаемого изменения амплитуды колебаний, подводимых. к одной и снимаемых с другой...

Номер патента: 24904

Опубликовано: 31.01.1932

Автор: Рогунов

МПК: H04R 23/00

Метки: звуковые, колебаний, превращения, электрических

...электрических колебаний в звуковые посредством сжатого воздуха. Согласно изобретению кольцеобразный клапан, регулирующий воздушную струю или струю пара и уравновешенный давлением на него газа, управляется подвижной катушкой электродинамического телефона.На чертеже фиг. 1 изображает вид предлагаемого устройства в разрезе; фиг. 2 - разрез части устройства,Устройство состоит из массивной металлической камеры 1 цилиндрической формы, скрепленной с диском б, в теле которого имеется камера 5. Камеры 1 и 5 сообщаются между собою трубками 3. Обе камеры укреплены на теле 11 электродинамического телефона, Подвижная катушка 12 телефона жестко скреплена, например, алюминиевым каркасом 2 (который прикреплен к неподвижным частям устройства двумя...

Номер патента: 25116

Опубликовано: 31.01.1932

Автор: Никифоров

МПК: H04R 21/02

Метки: микрофон, угольный

...от непосредственного действия звука стаканом 9 и отвечающего только на вибрации мембра. ны 3. В стакане 9 закреплена слюдяная мембрана 10, несущая подвижный угольный электрод 14 капсюля 8, припаянный к стальному диску 11, снабженному нарезной ножкой 12 с иглой 13, жестко соединенной с наружной мембраной 3.Диск 11 крепится к мембране 10 при помощи шайбы 15 и гайки 16, Мембрана 10 зажимается в стакане 9 бакелитовым кольцом 17. Неподвижный электрод состоит из винта 18 с напаянным угольным электродом 19, и крепится к бакелитовой крышке 20 при помощи гайки 21 к контргайки 22. Крышка 20 накладывается на кольцо 17, после чего все части капсюля затягиваются кольцом 7. Внутренняя герметически закрытая камера 191 капсюля 8 засыпается...

Номер патента: 25195

Опубликовано: 29.02.1932

Авторы: Адикаевский, Заикин

МПК: H04R 11/02

Метки: громкоговорящего, радиоприемника

...доской граммофона 2, а помещается под нею, Для того, чтобы не . представлялось затруднений легко попадать на площадку, образуемую концом якоря, щель, ведущая к концу, имеет воронкообразное углубление выступающее широкой стороной наружу, Такая конструкция щели с одной стороны дает возможность не помещать на конце якоря специальной чашки, имеющей относительно большой вес, а потому влияющей на характер репродукций, а с другой., стороны направляемая боковыми скосами игла свободно попадает своимл концом в дно воронки. тих недостатков я форма выполц якоря снабжен реугольным проОсновной патент на имя В а ИЗОО ЕТЕНИЕ. Адикаевского и В. А, Заикина,заяв. свид, Эй 85866). ского от 28 февраля 1929 год ндикулярным к направле н якоря, Над якорем...

Номер патента: 25199

Опубликовано: 29.02.1932

Авторы: Тизенгаузен, Шубинков

МПК: H04R 17/00

Метки: вибраторов, двойниковых, использования, переменно-электрическом, поле, препаратов, пьезо-кварцевых

...пластин, помещаемых по ту и другую сторону пьезо-пластинки и имеющих приблизительно очертания отдельных кристаллических субиндивидуумов пластинки а и д, при чем указанные пласти. ны соединены между собою параллельно друг другу проводниками в две группы с и д, приключаемые к полюсам источника переменного тока, из которых одна группа соответствует одномузнаку зарядов, появляющихся на пластинке при ее сжатии,или растяжении, а другая - другому знаку,Предлагаемый способ использования двойных пьезо-кварцевых препаратов, как вибраторов в электрическом поле, состоит в применении сложного электрода, посредством которого подводится ток к двойниковой пьезо-пластинке.На чертеже фиг, 1 изображает вид пьезо-пластинки А сверху; фиг. 2 - схему...

Номер патента: 25640

Опубликовано: 31.03.1932

Автор: Иванов

МПК: H04R 9/08

Метки: микрофон

...й ск ой 2 иппгльййа Квпьяияяф Лнийгоап Хаоьковскад Ф Уже известны микрофоны с примене ниемвисмутовой проволоки, сопротивление которой меняется в зависимости от величины магнитного поля.Предлагаемое изобретение, схема которого изображена на чертеже, касается подобных микрофонов и состоит из рупора 1 с мембраной Л, наглухо соединенной с подвижным в осевом.направлении стержнем 3, Последний проходит через отверстия .неподвижно укрепленных стоек 4,4 и находится под воздействием пружины И, На другом конце, противоположном концу, скрепленному с мембраной, укреплен перпендикулярно к стержню 8 стержень 11, с концами которого связаны нисмутовые проволоки 8,8, другие концы которых прикреплены к пружинам Р,Г.При воздействии звуковых волн на/...

Номер патента: 25750

Опубликовано: 31.03.1932

Автор: Желябужский

МПК: G10K 11/00, H04R 1/28

Метки: заглушения, звука, направления

...лучей, через которую можно освещать и снимать, но которая будет задерживать или отражать звук, в зависимости от того, будет ли ока ставиться между звучащим предметом и микрофоном или позади звучащего предмета,На чертеже фиг. 1 и 2 схематически изображают предлагаемое устройство в двух формах выполнения его.Так как можно создать такую стенку с температурой или более высокой чем температура воздуха в павильоне, или более низкой, то возможны два варианта.Фиг,1. 1 ипография Советския 11 еиатиик, Моховая, 40 Конструктивно такая задача разрешаетсяследующим образом. Согласно первому варианту (фиг, 1) кожух а, передвигающийся на роликах Ь, содержит внутри- воздушное пространство, в котором располагается нагревательный прибор С; при киносъемках...

Номер патента: 25970

Опубликовано: 30.04.1932

Автор: Рожановский

МПК: H04R 9/02

Метки: телефон, электромагнитный

...металлическая пыль или опилки 7, насыпанные вокруг винта 5, являющегося полюсом М, намагничиваются и прилипают какк стенкам цилиндра 4, имеющего полярность 5, так и к винту 5 с полярностью М, располагаясь но направлению силовых линий, обозначенных стрелками, Нормально металлические частицы находятся в покое, но как только по обмотке катушки.70 пройдет электрический ток, то, в зависимости от ослабления или увеличения силы постоянного магнитного поля, усиливается или ослабляется степень намагничивания отдельных металлических частиц и, следовательно, и сила не взаимного сцепле ния. Опилки приходят в колебание, создающее звуковой воздушный поток,В изображенном на фиг. 3 и 4 видоизменении предлагаемого телефона опилки или порошок...

Номер патента: 25971

Опубликовано: 30.04.1932

Автор: Экало

МПК: H04R 13/02

Метки: телефон

...на центральном полюсе которого прикреплена средней своей частью мембрана, при чем края этой мембраны свободны. Предлагаемое изобретение заключается в конструктивной разработке названного выше телефона.На схематическом чертеже фиг. 1 изображает вертикальный разрез телефона; фиг. 2 - вид его сверху.Устройство предлагаемого телефона заключается в следующем: к штампованному футляру 1 винтами Ь, Ь крепится круглая розетка е, к которой винтами прикрепляется крестообразный поляризованный магнит ФЮ, к среднему полюсу 5 которого средней своей частью укреплена мембрана А, при чем края последней свободны, С целью улучшения действия телефона концу Е среднего полюса 5 поляризованного магнита придана полушаровая форма. Предмет...

Номер патента: 25972

Опубликовано: 30.04.1932

Автор: Божко

МПК: H04R 9/06

Метки: громкоговоритель, электродинамический

...попе- речный разрез громкоговорителя; фиг.2 - вид его в плане.Магнитная система электромагнита состоит из двух колец, - внутреннего 1 и внешнего 2, между которыми помещена обмотка 3, В зазоре между полюсами указанного электромагнита расположена активная катушка в виде кольца с выводами 8. К наружному кольцу 2-электромагнита прикреплено кольцо 4 с прижатым к нему кольцом 5 замшевым коль,. цом 9, к внутренней части которого приклеен край поршневой конической мембраны, С наружным краем последней скреплена активная катушка 7. Верш ина мембраны б с помощью болтика 12 закреплена внутри кольцевого электромагнита на плоской эластичной спирали 11, которая установлена на кронштейне 10, прикрепленном винтами 13 к задней части внутреннего кольца 1...

Номер патента: 25973

Опубликовано: 30.04.1932

Автор: Лидих

МПК: H04R 9/06

Метки: репродуктор, электродинамический

...обмоткой, питаемой переменным током.На чертеже фиг. 1 изображает схематически предлагаемый электродинамический репродуктор; фиг. 2 - термопару.Железный сердечник б охватывается кольцевым витком термопары 1 (фиг.1); подвижная обмотка 7 репродуктора, через которую протекает ток звуковой частоты, укреплена на каркасе, который, как. обычно, соединен с диффузором 8,Одно полукольцо термопары 1 (фиг. 2) изготовлено из меди, другое полукольцо из сплава меди с никелем (могут быть применены и иные комбинации металлов, дающие хороший термоэлектрический эффект). Один спай 2 термопары (фиг. 1 и 2) нагревается обмоткой 4, питаемой током (переменным или постоянным) от городской сети; другой спай 3 охлаждается водой, протекающей по трубке 5,...

Номер патента: 26266

Опубликовано: 30.04.1932

Автор: Джонсон

МПК: H04R 7/24

Метки: громкоговоритель, диффузором, конусным

...ния шнуры не касаются колеблющегося .диффузора. Подвесные шнуры 21 (фиг. 5), крепящиеся непосредственно к диффузору, можно также располагать не в касательном к его поверхности направлении, а под небольшим к этому направлению углом (с обеих сторон точки крепления), как это схематически изображено на фиг. 5, йа которой угол наклона показан :значительно преувеличенным. Такой способ соединения исключает возможность возникновения собственных колебаний диффузора и мешает взаимодействию между шнурами. При креплении диффузора по фиг. 5 могут быть дополнительно предусмотрены особые распорные держатели. Одна из возможных форм выполнения центрирующего и поддерживающего устройства изображенана фиг, б. В нем каждый из подвесных шнуров крепится к...

Номер патента: 26348

Опубликовано: 31.05.1932

Автор: Охотников

МПК: H04R 11/02

Метки: громкоговоритель

...кол кату ся тем, енного ьца 3, шка 4, м, цив его 6, пичто по ся поими5,так,зуют Предл агаемое изобретение касается устройства электродинамического громкоговорителя со свободно подвешенным диффузором.На схематическом чертебражает вид с торца нагромкоговоритель; фиг.разрез его.На подставке 1 укреплен цилиндр 2 (фиг. 1 и 2), снабженный помещенными в его вырезах двумя обмотками 6 и 5, питаемыми постоянным током. Направление обмоток противоположно, благодаря чему на концах цилиндра образуются полюса одинаковой полярности, а в центре один полюс, противоположный двум оконечныМ, Цилиндр 2 гомещен внутри скрепленного с диффузором железного кольца 3. С помощью ниток, расходящихся ло радиусу, кольцо центрировано, но может свободно перемещаться...

Номер патента: 26354

Опубликовано: 31.05.1932

Автор: Гольдман

МПК: H04R 19/04

Метки: включения, микрофона

...микроона, Последний включается между анодом и катодом усилительной лампы регенеративного усилителя высокой частоты,в который включена указанная лампа.Этот усилитель связывает между собойгенератор незатухающих коротковолйовых колебаний и супергетеродинный радиоприемник. Настоящее изобретение являетсявариантом предложения, описанного в па-тенте24010, и заключается в том, чтодля усиления микрофонных токов приме.нен электродинамический микрофон, включаемый по той же схеме, что и отмеченоый выше конденсаторный.На чертеже изображена схема предлагаемого устройства,Электродинамический микрофон, состоящий из соединенных друг с другом последовательно катушек 1 и 2 (подвижной и неподвижной), включен последовательно с конденсатором 5, между...

Номер патента: 26734

Опубликовано: 30.06.1932

Автор: Гальперин

МПК: H04R 19/00

Метки: громкоговоритель, электростатический

...объем которой изменяется под действием электростатической энергии звуковой частоты, с применением нескольких звуковых камер, расположенных так, что во время выталкивания воздуха из одной камеры происходит всасывание воздуха с противоположной стороны другой камерой, при чем собственные резонансные частоты колебаний каждой из параллельно работающих электростатического Предлагаемое изобретение относится к электростатическим громкоговорителям, состоящим из ряда звуковых камер, и касается конструктивной формы выполнения их.На чертеже фиг, 1 и 2 схематически изображают устройство громкоговорителя в двух проекциях.Громкоговоритель представляет собой прямоугольную рамку, внутри которой неподвижно укреплен ряд параллельно установленных...

Номер патента: 27105

Опубликовано: 31.07.1932

Автор: Купревич

МПК: H04R 9/08

Метки: микрофон, электродинамический

...мембрана 3, с наклеенной на ней зигзагообразной металлической лентой Я и заключенная в эбонитовую ку 8 (фиг. 3). С внешчей, восприним щей звуковые колебания, стороны р чей части микрофона перед мембр лена сетка 5, а позади мембр а 4 из изолирующего матери ду которой и мембраной наход воздушная прослойка б толщиною в 2для увеличения затухания колебаний бракы.-Действие микрофона происходит дующим образом. Магнитное поле ми фона, в силу конструкции магнитно стемы, сдвинуто по отношению л перемещения мембраны на 45 (фиг.имеет наибольшую величину в напра нии линии, соединяющей углы пол чамагниченных решеток, Под дейст звука шелковая мембоана пеоемести а вместе с чей и металлическая ле При перемещении металлической ле в этом...

Номер патента: 27106

Опубликовано: 31.07.1932

Автор: Портнов

МПК: H04R 21/02, H04R 7/12

Метки: контактный, микрофон

...друга,образом через мимембрана микрофона), пр воей серединой к выступу итка (фиг. 2), При колебани итки спирали будут в бблменьшей степени давить дру то скажется соответственнь а величине протекающего рофон тока. В предлагаемом микрофоне, относящемся к типу контактных микрофонов, подвижная часть, на которую непосредственно воздействует мембрана, выполняется в аиде угольной спирали трех-гранного сечения.На схематическом чертеже фиг, 1 и 2 изображает подобную спираль в двух проекциях, при чем на фиг. 2 - в разрезе.8 микрофоне применена угольная спиральтрехгранного .сечения, каждый виток которой соприкасается с соседним, при чем ребро верхнего витка опирается на грань (в середине ее) нижнего.У вершины, где высыпает последний виток,...
