H04R — Громкоговорители, микрофоны, адаптеры или аналогичные электромеханические преобразователи звука; слуховые аппараты; звукоусилительные устройства

Номер патента: 128870

Опубликовано: 01.01.1960

Авторы: Каган, Китайгородский, Коган, Остратенко, Попова

МПК: G03F 7/00, H04R 15/00

Метки: адсорбционных, лаковых, металлических, пластин, пленок, поверхности, снятия, формных

...8 гlл; или б) сернистый натрий - 3 г)л, гилразингидрат - 0,5 г/.г, оксиэтилнрованный алкнлфснол (ОП) - 10 г/.ц2. Снятие пленки задубленного полпвш 1 илового спирта;а) серная кислота ф=1,84) - 100 с.нз/л; или б) марганцево 1 калий - 300 г/л (с последующим протиранием поверкности 10%-н ной кислотой).Ло 1288703. Удаление бакелитового лака, гцелака, задублснного хромоал,- бухгица:ФЧедкий натр - 8 г/г.Температура жидкости в процессе обработки поддерживается в среднем на, уровне 45 - 60, Длительность процесса составляет пргг сггггтнп птгеггог, ксантогспата и поливпнплового спирта 5 - 10 агги и прп дд. лснпп багселичового лака и щелака - 1 - 3 агин.В качестве источника ультразвуковых колебаний могут быть пр"- менены электроакустические...

Номер патента: 129237

Опубликовано: 01.01.1960

Автор: Малинин

МПК: H04R 31/00

Метки: преобразователей, регулировки, системы, электроакустических, электромагнитной

...такое большое магнитное сопротцвление, что поток в зазоре этой половины нс зависит нц от разброса параметров магнита, 1 ш от разброса по величине зазора, ни от смещения якоря. Постоянство потока в зазоре неактивной половины системы достигается тем, что некоторый участок сс магнитопровода будет раоотать в режиме, олцзком к насыщению. В данном случас этот участок будет обладать большим сопротивлением для изменений потока в цепи, тогда как сопротцвлснцс сго для постоянного потока, по сравнению с последовательно включецць 1 м сопротивлением воздушного зазора, будет невелико. Друг 11 м средством обеспечсния постоянства потока в зазоре неактивной половины129237 может слуа 1 ить уврличсн 1 с сопротивления за счет увеличения зазора. Равновесие...

Номер патента: 129351

Опубликовано: 01.01.1960

Авторы: Кобяков, Лукашин

МПК: G01F 11/00, G01V 1/16, H04R 17/00 ...

Метки: виброускорений, датчик, пьезоэлектрический, трехкомпонентный

Номер патента: 130220

Опубликовано: 01.01.1960

Автор: Писаревский

МПК: H04R 1/28, H04R 15/00

Метки: вибрирующей, мембрана, системы, соединения, элементов

...впадинами, не предотвращают потерь ультразвуковой энергии в узловых сечениях на радиальное перемещение.В описываемой мембране этот недостаток устранен благодаря 1 ому, что в диске, помимо кольцевых впадин, выполнены радиальные прорези, которые равномерно распределены по окружности.На чертеже показана мембрана в двух проекциях.Мембрана выполнена в виде диска 1 с кольцевыми впадинами 2 и радиальными прорезями 3, равномерно расположенными по окружности, и соединена с элементом 4 (например, магнитострикционной головкой), придающим вибрацию, а также с неподвижной опорой 5.Кольцевые впадины в диске в сочетании с радиальными прорезями оказывают незначительное сопротивление радиальным перемещениям узлового сечения, в результате чего...

Номер патента: 132668

Опубликовано: 01.01.1960

Авторы: Уточкин, Шумлянский

МПК: H03C 3/28, H04R 17/02, H04R 9/08 ...

Метки: 90deg, двух, другого, звуковой, напряжений, одно, относительно, сдвинутых, частоты

...Другой микрофон должен быть такого типа, чтобы напряжение на его выходе было синфазно со скоростью перемещения мембраны, т. е. амплитудные значения напряжения должны получаться в момент максимума скорости мембраны - в момент прохождения мембраны через ес среднее положение, когда смещение равно нулю. Первым микрофоном может быть контактный (угольный) микрофдн, а также пьезоэлектрический, если напряжение снимать с пьезокристалла. Вторым микрофоном может быть, например, электродинамический микрофон - катушечньш или ленточный.Сдвоенный микрофон содерщее основание 3, угольное кол;6 132668 Предмет изобретения 1. Способ получения двух напряжений звуковой частоты, сдвинутых одно относительно другого на 90, например, для формирования К% сигналов...

Номер патента: 135116

Опубликовано: 01.01.1961

Авторы: Абрамова, Прохоров

МПК: H04R 31/00

Метки: громкоговорителей, диафрагм, центрирующих, шайб

...н б изготовлеия диафрагме, 0 т л и ч э ю 1 и.Й с 5и стоикости и мс;аичссквлеия используют ткань,ным тсрморсактивьм и и цетрируюци.; шаио;,тем, что, с цегьк 1 повый прочности диафрагм иподвергаемуо горяненопластом Снос .Оорите. атичсск 151 ГРс:К)- шсния к,шшайб, дляо;рессовке их изгото размел ьче Известные способы изготовления диафрагм и цснтрирующих шайо для громкоговорителей, обладакщих повышенной климатической стой костью и механической 1 Очностьк, основаны на лакировке диафрагм и цснтрирующих шайб.ОПИСЫВаСМЫй СПОСОО Об.СесИВает да;ЬНЕЙШЕЕ ПОВЫИСИЕ КЛИМатической стойкости и мехаической прочности диафрагм и шайб путем изготовления их из ткаи, подвергаемой горячей опрсссовкс раздель. ченым термореактивным пенопластом.На матрицу...

Номер патента: 137144

Опубликовано: 01.01.1961

Авторы: Гельфанд, Глозман, Русаков, Федоров, Якобсон

МПК: G01R 29/22, H04R 23/00

Метки: исследования, преобразователей, пьезоэлектрических

...контакты анометра 3, что обеспечивает подачу питания на батывание автоматического клапана 5 разгрузки, , возникшего на обкладках пьезопреобразователя, чувствительный измерительный прибор 6,На чертеже изооустройства, которое сотательной камеры. Вгтрический преобразовтый воздух, вызывающв испытательной камеэлектроконтактного мэлектромагнит 4 и сраДля измерения зарядак нему подключается Известны разователей, вь установки в не обкладках пре ром. Подобные в работе. не имеет указанных недостатков за счет тельной камеры аэроколонкн, которая набжена для сброса давления автоматн-электроконтактным манометром. Это ию с одновременным повышением ее нао 1371 ч 4 Предмет изобретения Текред А. М, Токер Корректор А, Горшунова 1 зс чи т р Н. С, Кутафина...

Номер патента: 137621

Опубликовано: 01.01.1961

Автор: Желваков

МПК: A61B 7/04, H04R 11/04

Метки: кардиофона, микрофон

...и рабочей мембраной 2 составляет около 3 .ил. Для выслушивания тонов и шумов сердца микрофон может фиксироваться на грудной клетке пациента при помощи резиновой ленты. Для выслушивания тонов кровеносных сосудов латунная мембрана 8 снабжена металлической пуговкой 5 (пслотом). В этом случае микрофон может фиксироваться браслетом как ручные часы на лучевой артерии, при этом обе мембраны защи;цены крышкой б с отверстием для пуговки 5, Крышка б навинчивается на корпус 4 микрофона; между лагунной мемораной д и крьппкой б установлены прокладки - картонные кольца 7.Микрофон снабжен гибким экранированным шнуром 8, центральный провод которого подсоединен к минусу, а экранирующий чулок - кМ 137621 плюсу, корпусу 4 и мембранам 2 и о микрофона....

Номер патента: 138959

Опубликовано: 01.01.1961

Авторы: Великовский, Иванова, Овсянников, Соболев, Цаплин

МПК: H04R 29/00, H04R 9/06

Метки: громкоговорителя, механического, подвижной, резонанса, системы, частоты, электродинамического

...обмотка которого включена в разрыв цепи положительной обратной связи; толкатель 2, предназначенный для разрыва контактов 3, 4, цепи положительной обратной связи и замыкания контактов 4, 5, включающих подвижную обмотку громкоговорителя 1 в разрыв цепи положительной обратной связи; добавочное сопротивление б; трансформатор 7; усилитель 8 и частотомер 9, по показаниям которого определяют частоту резонанса.При помещении испытуемого громкоговорителя в акустический экран автоматически включается цепь положительной обратной связи усилителя, который начинает генерировать. Так как на частоте механического резонанса положительная обратная связь максимальна. то частота колебаний усилителя определяется параметрами подвижной138959 системы...

Номер патента: 139116

Опубликовано: 01.01.1961

Автор: Больших

МПК: B06B 1/04, G01M 7/02, H04R 9/04 ...

Метки: вибратор, вибростендов, электродинамический

...колебательной мощности.Предложенный вибратор лишен указанных недостатков, Сущность изобретения заключается в том, что магнитопровод вибратора составлен из нескольких концентрических цилиндров, соединенных между сооой. При этом катушки расположены в кольцевых зазорах цилиндров.На чертеже изображена конструкция вибратора.Вибратор состоит из стола 1, закрепленного на корпусе 2, концентрических цилиндров 3, 4 и о, соединенных между собой, штока 6 и катушек 7, 8, 9 и 10. Катушки закреплены на столе 1 и расположены в воздушных зазорах, образованных концентрическими цилиндрами, 1 ак как катушки находятся на общих участках магнитопровода, то можно путем подбора числа витков и соответствующего их соединения получить минимально возможную...

Номер патента: 139644

Опубликовано: 01.01.1961

Авторы: Мелешко, Сафьян, Сороко, Холодный, Чекмарев

МПК: B06B 1/04, B21B 27/06, B21B 31/08 ...

Метки: горячей, металлов, непрерывных, повышения, полунепрерывных, производительности, прокатки, прокатных, станов, цветных, черных

...используется только около 50% мощности стана.Предлагаемый способ повышения производительности прокатных станов горячей прокатки черных и цветных металлов отличается тем, что нагрев валков до нужного состояния осуществляется предварительно перед завалкой их в стан, а прокатка после перевалки валков ведется сразу же с полным использованием мощности станов. Этот способ позволяет сократить период естественного разогрева валков при пуске стана после перевалки,Для предварительного нагрева используется электрический индуктор, питающийся током промышленной частоты.При опытной проверке предлагаемого способа нагрев валков в индукторе производился в течение 50 мин с последующим выравниванием температур по сечению валка на воздухе. Перед...

Номер патента: 139950

Опубликовано: 01.01.1961

Автор: Колесников

МПК: G01L 23/00, H04R 23/00

Метки: градуировки, преобразователей, электроакустических

...преобразователь 3 и испытуемый электроакустпческий преобразователь 4.Обратимый преобразователь 3 расположен ниже излучателя 2 и испытуемого преобразователя 4 примерно на велцчичу своего диаметра, чтобы не создать акустической тени и тем самым не снизить точность градуировкц.Предмет изобретения Сносоо градуировки электроакустических преобразователей Г 1 РИНЦИПС ВЗаИМНОСТИ В ИМПУЛЬСНОМ РСКИМС С ПЭИЫСНЕИЕМ ВСПОМОЗИ тел НОГО нз,1 у 11 теля и Обратимого иэеобразоватсл 51, 0 т л и ч а О н :- ся тел, 1 то, с цель 0 автоматизации п 1 эоцесса Градуи 1 эовк 1 и повы 1 нения се точности, вспомогательный излучатель, обратимый преобразовательиспытуемый приемник располагают в одну линию на расстояниях нэн которых получ)От разделение импульсов по В...

Номер патента: 140097

Опубликовано: 01.01.1961

Авторы: Прохоров, Салосин

МПК: H04R 23/00

Метки: аппарат, речеобразующий

...80 - 90 гц. На этой частоте наиболее легко модулируются все звуки человеческой речи, Понижение частоты снижает громкость искусственной речи, повышение - разборчивость.Трансформатор 5 генератора выполнен на пермаллоевом сердечнике от выходного трансформатора слухового аппарата типа Кристалл, Базовая обмотка трансформатора содержит 800 витков провода ПЭЛ,15, коллекторная обмотка - 400 витков провода ПЭЛ.15. В геМ 140097 Предмет изобретенияРечеобразуюший аппарат для образования речи у безгортанных больных, включающий корпус, выполненный в виде курительной трубки, телефонный капсюль, блок питания и кнопки включения, о т л и ч а юш ий с я тем, что, с целью обеспечения малогабаритности и упрощения аппарата, он выполнен в виде...

Номер патента: 140382

Опубликовано: 01.01.1961

Автор: Вилльям

МПК: H04R 5/00

Метки: звуковоспроизводящая, псевдостереофоническая

...18,19, один из которых служит для воспроизведения сигналов, соответствующих левому и правому положению источника звука. Фильтр 10 служит для распределения части высокочастотного спектра сигнала, полученного на выходе усилителей 7, 9 и для подачи части сигнала, снимаемого с выхода усилителя 7 на вход усилителя 17, и части сигнала с выхода усилителя 9 на вход усилителя б, чем достигается снижение уровня интермодуляционных искажений,В качестве разделительного фильтра 10 может быть применен не только ЕСК, но и КС-фильтры, Дальнейшее уменьшение интермодуляционных искажений может быть достигнуто применением фазосдвигающих цепей.Звуковые сигналы, подлежащие воспроизведению, с выхода приемного устройства 2 поступают на трехзвенный...

Номер патента: 144525

Опубликовано: 01.01.1962

Авторы: Абрамова, Иофе, Прохоров

МПК: H04R 9/06

Метки: бездиффузорный, громкоговоритель, малогабаритный, электродинамический

...примененной пла. стинки.На чертеже приведена конструкция предлагаемого малогабаритного бездиффузорного электродинамического громкоговорителя для малогабаритных радиоприемников, в котором функции излучающего органа выполняет плоская пластинка 1, являю 1 цаяся одновременно крышкой футляра, что позволяет довести размеры излучающего органа до размеров футляра. Для придания легкости и прочности пластинке 1 она изготовляется из легкого листового металла или пластмассы. Для обеспечения свободы колебаний пластинки она надевается на корпус 2 футляра через прокладки 3, выполненные из эластичного материала. К внутренней стороне излучающего органа крепится звуковая кат шка 4, помещенная в воздушный зазор магнитной цепи 5, которая выполнена из...

Номер патента: 145624

Опубликовано: 01.01.1962

Автор: Прохоров

МПК: H04R 27/02

Метки: аппарат, голосообразующий, электровибрационный

...в нижней части корпуса. Отрицательным полюсом верхний аккумулятор опирается на контактную скобу 14. Нижняя крышка 15 выполнена из алюминия и ввинчивается в корпус, чем обеспечивается надежное крепление и контакт между аккумуляторами, Одновременно крышка служит положительным контактом для подключения зарядного устройства. Отрицательное контактное гнездо для поключения зарядного устройства находится на эбонитовом корпусе аппарата и выполнено в виде головки полого винта со шлицом.В исходном положении (когда не нажата кнопка 10 включения) сердечник 1 благодаря усилию пружины 9 опущен вниз и опирается на верхний контакт лрерывателя. При этом прерыватель оказывается в замкнутом положении.При нажатии кнопки 10 через катушку б проходит ток, и...

Номер патента: 146344

Опубликовано: 01.01.1962

Автор: Нахмейн

МПК: H04R 1/04, H04R 3/00

Метки: аппараты, включения, дифференциальных, микрофонов, системы, телефонные, угольных

...микрофоны в телефонные аппараты и переговорные устройства системы центральной батареи (ЦБ), работающие на линиях большой протяженности.Принципиальная схема включения микрофона изображена на чертеже.Дифференциальный микрофон 1 соединен с дросселем 2 и линейными проводами 3 и 4 таким образом, что цепи питания микрофона отделены от цепей переменного выходного напряжения.Указанная схема может применяться как для двухпроводных, таки для четырехпроводных цепей связи, обеспечивает симметричность выхода микрофона и вполне взаимозаменяема с обычным угольным микрофоном.Предложенное устройство может быть использовано при разра ботке новых телефонных аппаратов, в особенности в тех случаях, когда техническими условиями будет обусловлена...

Номер патента: 146777

Опубликовано: 01.01.1962

Авторы: Дубро, Семякин

МПК: H04R 19/04

Метки: конденсаторный, микрофон, однонаправленный

...электрода. Мембрана 1 может быть изготовлена, например, из пленки полиэтилентерефталата, одна сторона которой покрыта молекулярным слоем золота. Крепление мембраны к корпусу электрода 2 производится на клею, заливаемым в канавку 4, с обеспечением зазора между мембраной и корпусом электрода, который обеспечивается специальной выточкой внутри неподвижного электрода 2. В центре электрода 2 запрессовывается втулка 5 из изоляционного материала, в которую ввернут винт 6, крепящий токоведущую шайбу 7. Через шайбу 7 электропитание подводится к молекулярному слою золота на внешней стороне мембраны 1. Внешнее давление воздействует на внутреннюю поверхность мембраны 1 через отверстия в диске 3, зазор, образованный диском 3 и неподвижным...

Номер патента: 147605

Опубликовано: 01.01.1962

МПК: H04R 9/04, H04R 9/06

Метки: 147605

...электродинамический громкоговоритель отличается от известных тем, что звуковая катушка в нем выполнена из микро- провода со стеклянной изоляцией. Это повышает входное сопротивление звуковой катушки без увеличения ее основных конструктивных размеров.Конструкция громкоговорителя приведена на чертеже.Диффузор 1 с укрепленной на нем звуковой катушкой 2 удерживается держателем 3. Звуковая катушка подвижна относительно керна 4, который посредством фланцев 5 укреплен на электромагните б.Описанный громкоговоритель может быть включен в радиотрансляционную сеть без согласующего трансформатора.Предмет изобретенияБестрансформаторный электродинамический громкоговоритель, отл и ч а ю щи й с я тем, что, с целью повышения полного входного...

Номер патента: 150936

Опубликовано: 01.01.1962

МПК: H04R 17/10

Метки: 150936

...оправку (основу), изготовленную из того же материала, что и пленка, т, е. из сегнетокерамики способом горячего литья под давлением, предварительно обожженную до температуры 1100 С и покрытую тонким слоем палладия, полученного на ее поверхности вжиганием палладиевой пасты,. Чкалова и Г. В, Дуковски НЫХ ВЫСОКОЧАСТО П РЕОБРАЗОВАТЕЛ Ей намораживается слой шликера требуемой толщины (шликер - смесь из 85 - 90% сегнетокерамики и 10 - 15% парафина). В подогретый до температуры 75 С шликер опускают вращающуюся подогретую основу с палладиевым электродом и затем медленно вынимают. После охлаждения основу с нанесенной пленкой шликера помещают в засыпку из глинозема и для испарения парафина подвергают нагреву до 200 в 2 С, при этом температуру...

Номер патента: 151056

Опубликовано: 01.01.1962

Авторы: Соловьев, Шитмолин

МПК: G01H 7/00, H04R 17/00

Метки: звука, измерительный, коррелятора, приемник, пьезоэлектрический, работающий, синхрофон, схеме

...чувствительность при большой стабильности. Датчики 1 и 2 разделены между собой заземленной прокладкой 3 и имеют малые по сравнению с длиной волны звука размеры .Внешние плоскости датчиков 1 и 2 используются в качестве сигнальных клемм. Сигналы, снимаемые с обеих обкладок прибора, поступают на вход двухканальной системы усиления, содержащей два параллельно включаемых усилителя 4 и 5 с синхронным детектированием для подавления шумов, возникающих как в самих датчиках, так и в усилителях. На выходе усилителей 4 и 5 расположен коррелятор 6, осуществляющий синхронное детектирование смеси сигнала и помехи.Возникающее на выходе коррелятора 6 напряжение, пропорциональное коэффициенту взаимной корреляции сигналов, определяет величину...

Номер патента: 153306

Опубликовано: 01.01.1963

МПК: H04R 13/00

Метки: 153306

...представляет собой микрофонно-телефонный усилитель, выполненный в виде двух одинаковых в конструктивном отношении (это условие не обязательно) электроакустических узлов, каждый из которых состоит из следующих элементов; полюсного наконечника 1, катушки 2, детали 3, кольцеобразного магнита 4 с выступом и диафрагмы 5. Выступ служит опорой для диафрагмы, вместо него может применяться прокладочное кольцо,Один из двух электроакустических узлов работает в режиме тена (громкоговорителя), а другой в режиме микрофона. Оба узла лефоЪо 153306 Предмет изобретения Применение микрофонно-телефонного усилителя, мембраны которого разделены воздушной прослойкой, в качестве электроакустического преобразователя напряжения в зависимости от изменения...

Номер патента: 154072

Опубликовано: 01.01.1963

МПК: B06B 1/04, G01M 7/00, H04R 9/04 ...

Метки: 154072

...испытываемой конструкции.1(редлагаехыи Виоряционнын стенд 1 еднязначен для Ооеспе(ения высокой точности моделирования аэродиня.(пчесенх сил при исследовании ео,еоаний кяк ня,диня ми чесеих модег 51 х, та( и ня нят 1(рных Ооье(- тах и их элементах,ДЛЯ ПОВЫШЕНИЯ ЛИПЕЯРИЗЯ Цнн ЪЕХ(НПЧЕСЕО СИЛЫ ОТ 5 ПРЯВЛЯКЩЕГО ТОНЯ ДЛИНМ НЯЪОТК СИЛОВО ЕЯТМШЕИ ВЫПО.ИЯОТ ЕОРОЕ ВОЗДШНОГО ЗЯ- зора магнита на величину, достяточую, чтобы при задаи;ых рабочих ПерсЕЩЕНИХ КЯТ,ШКЯ С Ввкодн,Я ОЫ За Предс,ы О:НОродиого Чистка магнитного поля.1-1 а фиг. 1 дана схема вибрацнонного стенд(-; на (1 нГ, 2 - вибрацнонная штанга, разрез по лини .4 Л на фнг, 1.В воздушный зазор постоя.;кого магнита 1 уста:овлена силовая катушка 2, подключенная ( Генератору переменноГО тоея,...

Номер патента: 155503

Опубликовано: 01.01.1963

Авторы: Дрикер, Коган, Чеботарев

МПК: H03G 3/30, H04R 27/02

Метки: аппаратов, завод, московский, слуховых

...преимущества осуществляются введением в схему АРГ переменного сопротивления Я, включенного как потснциометр, с которого подается выходное напряжение на диод Д,На чертеже представлена схема предложенного слухового аппарата с переменным сопротивлением. Слуховой аппарат представляет собой малогабаритный усилитель низкой частоты на четырех транзнторах Т Та, Та, Т 1 типа П, с микрофоном М на входе н телефоном Тл на выходе.155503 сторов и создают отрицательную связь, уменьшающую искажение сигналов. Постоянная составляющая выпрямленного диодом Д, выходного напряжения уменьшает ток базы и ток эмиттера транзистора Тсо тем самым падает усиление по напряжению транзистора Т, и компенсируется выходной уровень.Степень АРГ определяется величиной...

Номер патента: 155867

Опубликовано: 01.01.1963

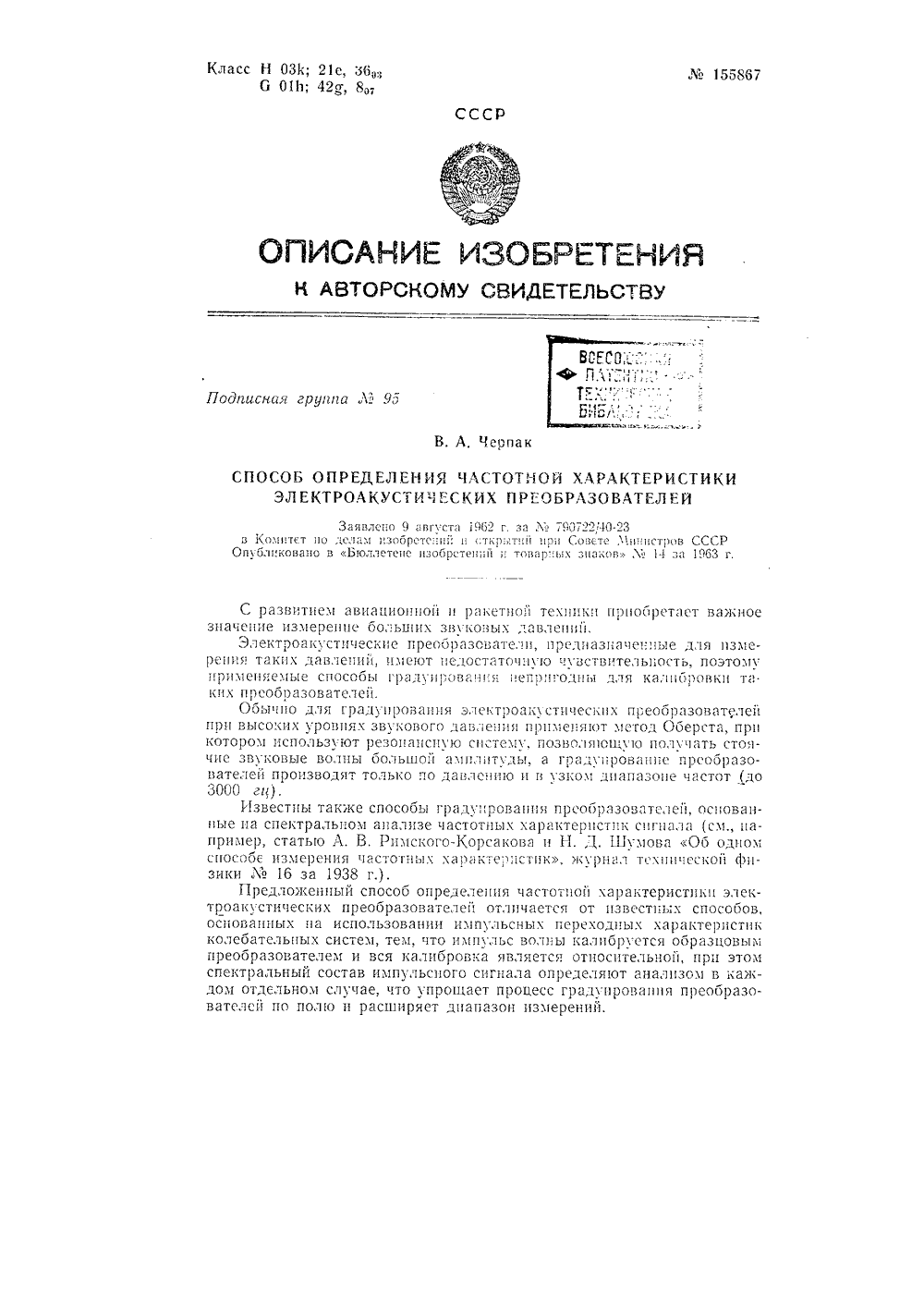

МПК: G01H 5/00, G01R 23/18, H04R 29/00 ...

Метки: 155867

...спосоо Опрелелепи 51 частотной .арактеристикп электроакустических преобразователей отличается от извсстнь); способов, Ос)Овапнык п 2 использовании импульсны. пере.;Одны.ц, .аракте)Истин колеоателыых систем, тем, что импульс Волны кагПбр) ется ООразцовым преобразователем и вся калибровка Является относительной, при этом спектральный состаВ импульспОГО сиГнала ОпеделяОт анализом В К 2 жло) Отельном слу)ае, что упро)цает проЦесс Грал проваНя преооразователсй по полю и расширяет диапазон измерений.105867Сущность прс;лагаемого способа заключается в записи сигнала им- пульснОЙ бегис 1 волны, фори)уе 330 элект 1)ичсских рязр 51 д 03 Б воздухе и имеющей шрокий частотный сектр. После записи производится тонки частотый спсктр 1 лы 1 ы 1...

Номер патента: 155951

Опубликовано: 01.01.1963

МПК: B06B 1/00, G01P 15/10, H04R 9/00 ...

Метки: 155951

...обратной связи 2. В качестве датчика обратной связи использован электромагнитный Возбудитель ВТМ, применяемый в слуховых аппаратах. Сигнал с датчика 2 пОступаег В Двухтг 1 ктный сиъметри 1 ны трансфоръ 1 аторны 1 ус 1 лнтель , перВый каскад к 010- рого имеет фазоподстраивающую цепочку для баланса фаз. С выхода усилигеля 3 сигнал поступает на управление клю 1 евой схемой которая выполнена в форме двухтактного трансформаторного усил;1- теля, работающего в релейном Кгючевом псжиме вследствие увел:1- ченного входного сигнала, переводящего транзисторы в область глубокого насыщения, в результате чего происходит полное подклю155951 чение датчика-возбудителя 5 к источнику питания б или его отключение.Датчик-возбудитель 5 конструктивно сходен...

Номер патента: 156047

Опубликовано: 01.01.1963

МПК: G10H 5/06, H04R 1/20

Метки: 156047

...частоты разбиваются на шесгь пар.На чертеже изображена схема коммутации одной пары генераторов и делителей частоты для тонов До и До-диез.При не нажатых клавишах генератор 1 имеет частоту, соответствующую тону До-диез, а генератор 2 частоту, соответствующую тону До, при этом контакты 3 замкнуты, а контакты 4 разомкнуты, Выходы делителей 5 и 6 частоты, соответствующих одинаковым октавам, соединены между собой.(рйредмет изобретенияУстройство для получения унисонпого эффекта. в многоголосных электромузыкдльлйх инструментах, содержащее основной генератор и делитель чаетоты, от л и ч а ю щ с е с я тем, что, с целью упрощения устройства и улучшения звучания унисона, в качестве второго голоса на вход усилителя ыизкои частоты поданы колеоания с...

Номер патента: 157528

Опубликовано: 01.01.1963

МПК: H04R 23/00

Метки: 157528

...чертеже изображена схема предлагаемого акустического конденсатора.Конденсатор выполнен из полноотражающей мембраны 1, жидкого или газообразного резонатора 2 и твердой непрозрачной стенки 3. При падении звуковык волн из внешней среды на конденсатор через мембрану 1 проникают волны определенной частоты ц направления, Все остальные волны отражаются. Таким образом внутри резонатора 2 накапливаются и усиливаются волны определенной резонансной частоты, Степень достижимого усилия определяется толщиной полцоотражающей мембраны 1 и размерами конденсатора. Накопленная в резонаторе 2 резонансная волна течет вдоль резоцатора, как в волцоводе, так ка 1 с полноотража 1 ощие стенки не дают возможности вытекать энергии из резонатора. Поэтому вся...

Номер патента: 157546

Опубликовано: 01.01.1963

МПК: B06B 1/04, G01M 7/00, H04R 1/28 ...

Метки: 157546

...катушкой, жестко с ним сзаной, что пооляет разгрузить упругую подвеску от воздействия ударного импульса.На чертеже схематически нзооражен описываемый возбудитель колебаний с частичным разрезом.Возбудитель колебаний выполнен в виде двух подвижных катушек 1 и 2, сидящих на одном штоке 3 и жестко связанных между собой, трех катушек возбуждения 4, 5 и б с магнитопроводом; двух верхних 7 и 8 и одной нижней 9 мембраны, связанных между собой тремя штоками 10 и составляющих общую упругую подвеску, и подвижного стакана 11, снабженного дополнительнон катушкой 12, жестко с ннм связанной.В момент удара ток подается в катушку 2 и одновременно в катушку 12 подвижного стакана 11, вследствие чего элементы конструкции, в которой закреплена...

Номер патента: 157811

Опубликовано: 01.01.1963

МПК: G10K 11/00, H04R 3/00

Метки: пружинный, ревербератор

...ременц.нный сиг- держанноации,Пружинный р евер бератор, от тем, что, с целью увеличения над боты, расширения динамического умецьшецця мошцостц, потребля бератором от усилителя возбужд нцй, в нем датчик и приемник з сигнала выполнены в виде двух подвижных катушек с намоткой, в поле постоянного маггшта. лйиюй 1 йпсл ежностц радиапазона и емой реверсция колебаадержац ногоотдельныхпомещенных Известные пружинные ревероераторы имеют ысокий уровень помех и це обладают широким динамическим диапазоном; в цих используется усилитель возбуждения колебаний значительной мощно"тц, что снижает эконо мичцость ревербераторов. Кроме того, онц недостаточно надежны в работе ц нуждаются в тщательной юстцроке.Предлагаемый рсербератор отличается тем, что...
