H04R — Громкоговорители, микрофоны, адаптеры или аналогичные электромеханические преобразователи звука; слуховые аппараты; звукоусилительные устройства

Номер патента: 16266

Опубликовано: 31.08.1930

Автор: Добролюбов

МПК: H04R 9/10

Метки: громкоговорящий, телефон

...ее до поверхности надставки 3 было бы минимальным, К двум концам наконечнйка 2 плотно лривинчиваются железные пластины и, Ь, 1 с и и, й, 3, Ы (фиг. 2), имеющие изогнутую форму. Верхние концы их, в точках с и 4 близко подходят к верхнему концу пластинки 6, при чем загибы концов с и д должны быть на одной высоте с концом пластинки 6. Расстояние г между загнутыми концами с и О 1.должно равняться расстоянию между боковыми поверхностями надетавки 3, т.-е. хорде,соединяющей концы цилиндрической поверхности надставки 3, Изогнутые железные пластины и, й, 1, с и й, й, 1 с 1 имеют ширину несколько ббльшую, чемпластинка б:и. о бокам.в точках с и дсоединяются между собою сплошными железными перемычками 19. Таким образом, через эти железные...

Номер патента: 16267

Опубликовано: 31.08.1930

Автор: Черток

МПК: H04R 19/04

Метки: 48687, видоизменение, заяв, качестве, микрофона, охарактеризованного, патенте, применения, репродуктора, свид, электростатического

...репродуктора для применения в качестве электростатического микрофона, в котором обмотка . электромагнита для автоматического регулирования натяжения мембраны питается от источника модулированного тока, питающего и самый репродуктор.В предлагаемом видоизменении обмотка электромагнита, с целью автоматической настройки мембраны на частоту собственных колебаний, равную частоте звуковык колебаний, воздействующих на мембрану,питается током от вспомогательного микрофона.На чертеже изображена схема предлагаемого репродуктора. Легкая токопроводящая мембрана 1, расположенная перед массивной металлической пластинкой 2, снабженной рядом мелких отверстий, укреплена нижним концом к якорю 3 из легкого железа, а верхним - к пружиие 8,...

Номер патента: 16737

Опубликовано: 30.09.1930

Автор: Ильин

МПК: H04R 11/02

Метки: громкоговоритель

...и создания наибольшей пдочрюсти магнитного потока, проходящего через якорь, помещаемый на нейтралп между полюсныии надставками,На схематическом чертеже фиг. 1 изображает предлагаемый громкоговоритель с частичныи разрезом долвсных надставок; фиг, 2 - разрез по линии АВ на фиг, 1,В указанном громкоговорителе (фиг, 1) между концами постоянных магнитов 1 зажаты при помощи болтов е подюсные надставки а, между которыми на нейтральной линии магнитов йаходится якорь а, прикрепленный к середине стальной пластинкл с. Пластинка укреплена на колонках 1 болтами и. Якорь посредством шпидьки ш, наклонной к пластинке с, соединяется с мембраной или диффузором. Принцип действия ничем не отличается от обычного телефона. Переменное магнитное поле кату 1...

Номер патента: 16738

Опубликовано: 30.09.1930

Автор: Юновидов

МПК: H04R 23/00

Метки: микрофон

...аатянуты параллельно друг другу резиновые нити г г., га,Пластины с 1, Цс 1 а., 1 каждаЯ из котоРых на.строена на определенный тонукреплены пеподвпвно на одном из конпов а,ааа, и проходят сзободпо другим концом с муфтой С,ССС ЧЕРЕЗ ОтВЕРСтИЯ ж,жжж, 11 сЛМЫльаждчя из лгуфт с,сса,са, енаоженд изогпу-тв 1 л 1 цускол 1 угляс 1; образтлощпм контакт С ОДНИМ 1 ГЗ КУСКОВ УГЛЯ 1, 1 1 а, УКРЕПЛЕН-ныл па той стороне рамы, в юторой проделаны отверстия ж,жжж,. Батарея поднл 10- чаеися ы игБкрофон 1 г к зажимам 1 и 1,Пластинки с 1,с 1 с 1 а,с 1 будучи приведены в колебание от звущовькх волн, производят заиыкяние и размыкание электрической цепи батареи, соприкасаясь углями е 1 с углями Ц,Ха.1 с, соединенны 1 ми электрически с за гквмдми 1 с и...

Номер патента: 16739

Опубликовано: 30.09.1930

Автор: Горелик

МПК: H04R 23/00

Метки: волн, воспроизведения, звуков, звуковых, преобразования, токи, электрические

...звуковых волн н в электрические токи, на электризации тре- ( нием при звуковых колебаниях, возникающих ь во время приема речи, особого приемника, пе- з редающего в линию электрические импульсы, с а в части воа 1 роизведения звуков - на связи л колебаний электрического поля, . образовавше- ( гося вокруг меняющегося заряда сообщаемого проводнику электрическими импульсами от 1 микрофона разговаривающего, с звуковыми колебаниями ионизированного воздуха, в котором в находится меняющееся электрическое поле. чФиг. 1, 2 и 3 изображают схематически раз- ( личные видоизменения этого устройства, ( являющего собой подобие обычной телефонной трубки с приспособлением для приема и вос- ни произведения речи. (Приспособление для приема речи 2 (фиг,...

Номер патента: 17376

Опубликовано: 30.09.1930

Автор: Сергеев

МПК: H04R 19/04

Метки: видоизменение, конденсаторного, микрофона

...охаракте,6745, отличанок сетчатымили струной 3,пружиной 4, расс изолированчыной 3. ер жнем ральной сиальноструВ патенте6745 описан электроста тичеекий микрофон, состоящий из легкой ироводящей мебраны, помещенной в поле конденсатора, образованного двумя проводящими пластинками, заряжаемыми до постоянной разности потенциалов, при чем мембрана его находится в поле кондеисатора, в состоянии, близком в неустоичввему равновесию, и назначена для использования в качестве носителя переменного потенциала, являющегося источиаком тока, который дальше может- быть любым образом усилен.Предлагаемое изобретение является видоизменением вышеописанного конденсаторного микрофона и состоит в том,И, А, Сергеева, заявленномузаяв. свид.18541)....

Номер патента: 17377

Опубликовано: 30.09.1930

Автор: Гольдман

МПК: H04R 19/04

Метки: микрофон, электростатический

...ризующийся п между двух конденсатора из диэлектрик воспринимающ качаться под и опирающеи обкладок 1 1(заяв. свиопубликовано ЗО сентября 1930 аняется на 15 лет от 30 сентя Предлагаемое изобретение представляетсобой микрофон, вкотором применена,выполненная из диэлектрика пластинка,расположенная между обкладками конден-,сатора и скрепленная с звуковосприни;мающей пластинкой.На схематическом чертеже фиг. 1. и 2изображают предлагаемый микрофон; в двух проекциях,гМикрофон состоит из конденсатора,между неподвижными, 1 обладкамико торого расположена изготовленная ,издиэлектрика пластинка,2, скрепленная созвуковоспринамающей пластинкой 3, снабженной призмой 4, установленной своимребром на края,обкладок 1, 1. Пластинка 3 предназначена...

Номер патента: 17378

Опубликовано: 30.09.1930

Автор: Юновидов

МПК: H04R 23/00

Метки: телефон, термический

...8, скреп ной 9, укрепле товленных из вециентом расши проволоки 1, 2, телефон, характением нагреваемойизогнутойпроволая прилегает в ершрйусу телефона йленной вцентре с миной на опорах 13,щесхва с таким жерения, как и у ве изуютоком ки инамк к плаем браэфес/оооорарао Пррвов Вроаав Сова:вава оаа-.оав, аооаоаав,ТЕНТ НА ИЗ В предлагаемом термическом телефоне применена зигзагообразно изогнутая проволока, вовдействующая вершинаоми выступов при прохождении по ней- тока на мембрану.На схематическом чертеже изображен указанный телефон в поперечноМ разрезе. . Телефон состоит из прикрепленной на стойках 15, 15 к корпусу зигзагообразно изогнутой проволоки 1, 2, 37," которая одной половиной вершин своих вы ступов прилегает к указанному корпусу, а...

Номер патента: 17379

Опубликовано: 30.09.1930

Автор: Лебедев

МПК: H04R 21/02

Метки: контактный, между, микрофон, порошком, рейса, типа, угольным, электродами

...эов Г и 2, включаемых в телефоннри помощи зажимов 4. Толщинагольного порошка расположенног из двух лектроую цепь слоя 3 о между, Улее высо- . электродами, постеЮодного элекгродас целью характер изменениязвуковых, висимости от тех,ли усиле-предъявляются к до опреде-. фона (равномерноеугольного,ковых колебаний, уняющейся "-высоких тонов и т.П одятся микрофоном звуки боих частот и наоборот.В ,предлагаемом микрофонеавномерного воспроизведенияолебаний различных частот иия воспроизведения каких-либевных частот, толщина слояорошка сделана постепенно ме пенно меняется от к другоМу, при чем устанавливается в затребований, которые анному. типу микро- воспроизведение звусиление слышимости п.),)он, предназначенный дляого воспроизведения...

Номер патента: 17381

Опубликовано: 30.09.1930

Автор: Кононов

МПК: H04R 13/02

Метки: телефон

...тела 2, помощ пуса 1 телефона та тела приходился под,с каковое тело соесине сулированного тока,часть теле помещена стве 5 против соотве на внутренней сторо пуса телефона.лезноенно к, ч ересино с при в изо тству не заПредлагаемое изобретение касаетсяустройства, предназначенного сля работы на переменном токе большой частоты без применения выпрямителя.В корпусе 1 телефона, схематически изображенного на чертеже, в разрезе помещено ребристое железное намагниченное тело 2 так, что выступ М его приходитсяпос серединой мембраны 4. Против ребер тела 2 на внутренней стороне корпуса., 1 расположены выступы, число которых равно числу ребер. Все пространство корпуса, в части его, гсе находятся выступы .и ребра, заполнено изолирующим веществом 5,...

Номер патента: 17387

Опубликовано: 30.09.1930

Автор: Светличный

МПК: H04R 11/06

Метки: телефон

...фиг. 3 - сердечник электромагнита; фиг. 4 - обойму сердечника.На подковообразном магните ЛЖмонтируются полюсная надставка, а и эле; ктромагнит Ь (фиг. 1), В вырезе а, полюсной надставки а (фиг. 2), изготовленной из полосового железа, укрепляется якорь с, а в вырезе а 2 - пластинка И для регулирующего винта е, ЗакреплениЬфак якоря, так и пластинки осуществляется посредством 8 олта Й, пропущенного,через отверстие азСердечник электромагнита Ь (фиг, 3) . собранный из листового железа (не более 0,2 мм), с одетой на него катушкой у, стягивается обоймами Ь 2 излисто-вбго железа. Катушка,у имеет около7500 витков эмалированного провода се-чением 0,05 мм,Собранные в отдельности полюснаянадставка а и электромагнит о крепятсяна магните М 5...

Номер патента: 17388

Опубликовано: 30.09.1930

Автор: Остахов

МПК: H04R 13/02

Метки: телефон

...телефон. т патента Телефон, х нением двух о прокладкой и ферромагнитн которых снаб скости отрост тушки телефо ее, по направ мощи образу вкладышей а арактеризующиися приметделенных друг от друга з изолирующего вещества ых мембран Ь, каждая из жена лежащим в ее плоком, входящим . внутрь ка: на и закрепляемым внутри пению от катушки, при поющих сердечник катушки и прокладкок с. ЯТ 1 НТ НЯ Предлагаемое изобретение представляет собой телефон, в котором применены две отделенные друг от друга про кладкой из изолирующего вещества ферромагнитные мембраны, снабженные. каждая отростком, входящим в катушку телефона.На схематическом чертеже фиг, 1 и 2 изображают в двух проекциях основные части предлагаемого телефона; фиг, 3 - детали его...

Номер патента: 18830

Опубликовано: 31.01.1931

Автор: Гольдман

МПК: H04R 23/00

Метки: микрофон

...бмотки зажимы телефонн цы 9 пер исоединень одам 2, а- к подвиж вышэтой П е т патента. ризующийся причаться под влиякруг ребра приззвукоприемной 1, помещенного лектродами 2, 2,и 9,9 первичнои трансформатора, вой обмотки приМикрофон, хара кте менением могущего ка нием звуковых волн во мы 3 и снабженного пластинкой 4 электрода в электролит между э соединенными с концам обмотки телефонного к средней точке 7 како соединен электрод 1. АТЕНТ Н Предлагаемое изобретение представляет собой микрофон, выполненный в виде гальванического элемента с тремя электродами, из которых средний, соединенный с звукоприемной пластинкой, может качаться под действием звуковых волн,На чертеже фиг, 1 изображает предлагаемый микрофон и схему его включения, а фиг,...

Номер патента: 19665

Опубликовано: 31.03.1931

Автор: Костин

МПК: H04R 9/06

Метки: громкоговоритель, электродинамический

...спеого трансформа- тента,Предмет па- Электродинамический громкоговоритель, в котором вторичная обмотка трансформатора, состоящая из одного витка и движущаяся в магнитном поле, скреплена с мембраной илидиффузором, характеризующийся тем, что указанная вторичная обмотка Р выполнена ввиде прямоугольной рамки, одна сторона которой помещена между полюсами постоянного ма. гнита К а другая противоположная сторона, расположенная в переменном гнйтном поле трансформатора РВ, у плена шарнирно в стойках С,макре" у р с мембраной или диффузором.На чертеже фиг. 1 изображает вид громкоговорителя сбоку, с .частичным разрезом; фиг. 2 в в его сверху.Между полюсами Х и 8 постоянного магнита Ж (илн электромагнита) помещается медная пластинка Р, согнутая .в...

Номер патента: 19666

Опубликовано: 31.03.1931

Автор: Кочетов

МПК: H04R 19/04

Метки: конденсаторный, микрофон

...конденсаторном микро- фоне одной обкладкой является металлический конус Ж, укрепленный на установочном винте 3 и входящий в другой конус Г, Последний выполнен из войлока нли ему подобного материала, и пропитан, с целью придания жесткости, раствором сахара или т. и, на глубину, указанную на чертеже штриховкой. Отогну. тые края е конуса Г закреплены на кольце е из какого-либо изолирующего мате-,риала, например, эбонита, укрепленном за внутренних стенках коробки Ь, в которую помещены оба конуса. Другой об кладкой конденсатора является металли; ческий слой д, нанесенный на внутреннюю поверхность конуса Г, вершина кото, рого скреплена с вершиной конуса б,выштампованного пОсредине гофрирован-ной мембраны А. Края последней, поме щенные...

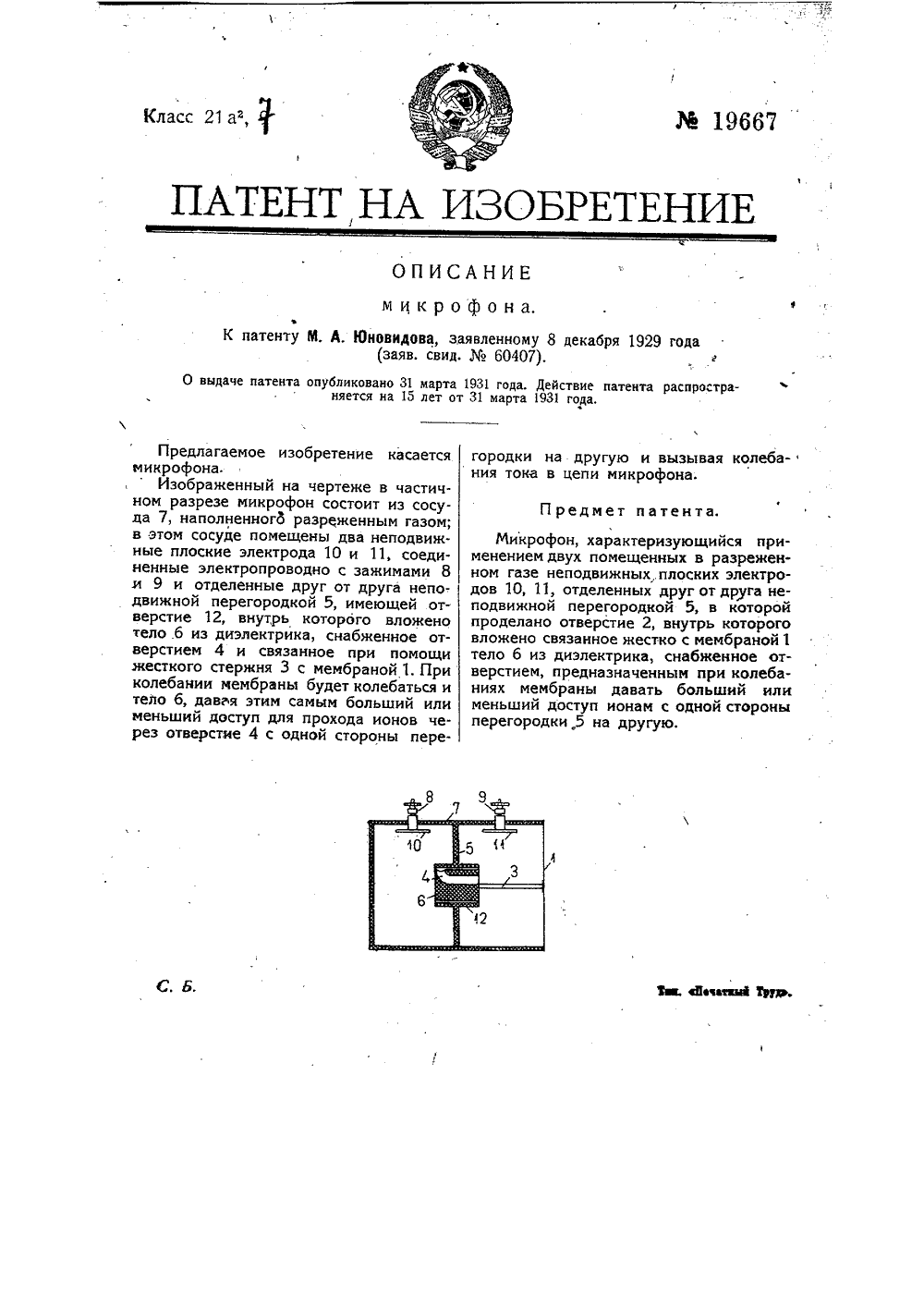

Номер патента: 19667

Опубликовано: 31.03.1931

Автор: Юновидов

МПК: H04R 23/00

Метки: микрофон

...плоских электродов 10, 11, отделенных друг от друга неподвижной перегородкой 5, в которой проделано отверстие 2, внутрь которого вложено связанное жестко с мембраной 1 тело 6 из диэлектрика, снабженное отверстием, предназначенным при колебаниях мембраны давать больший или меньший доступ ионам с одной стороны перегородки,5 на другую,Предлагаемое изобретение касается микрофона.Изображенный на чертеже в частичном разрезе микрофон состоит из сосуда 7, наполненного разреженным газом; в этом сосуде помещены два неподвижные плоские электрода 10 и 11, соединенные электропроводно с зажимами 8 я 9 и отделенные друг от друга неподвижной перегородкой 5, имеющей отверстие 12, внутрь которого вложено тело б из диэлектрика, снабженное...

Номер патента: 19669

Опубликовано: 31.03.1931

Автор: Юшко

МПК: H04R 13/02

Метки: телефон

...телефона предлагается соединить между собой пространство, расположенное по одну и другую сторону ее, для чего в телефоне применен двойной кожух, внутренние несущие мембрану стенки которого, равно как и соприкасающиеся с ней выступы,амбушюра, снабжены отверстиями; наружная же стенка кожуха снабжена нарезкой для амбушюра.На схематическом чертеже изображен частичный диаметральный разрез предлагаемого телефона,В предлагаемом телефоне применен двойной кожух, состоящий из внутренней 5 и внешней 4 стенок. Внутренняя его стенка, несущая мембрану 6 с несколькими отверстиями 1, 1 .бжена отверстиями 2, 2 .стенка имеет нарезку для амбна кольцевом выступе 8 котороимеется несколько отверстий 3,Телефон, характеризующийся тем, что для соединения...

Номер патента: 19673

Опубликовано: 31.03.1931

Автор: Труханов

МПК: H04R 23/00

Метки: телефон

...мембраны 6, Внутри коробки помещается капилляр 1, снабженный на каждом конце по одному из заполненных ртутью расширений 2, 3, из которых расширение 2 прикрывается мембраною 6 с прикрепленной к ней манжетой 5, охватывающей указанное уширение, а уширение 3 капилляра 1 закрывается поршнем 14, нагруженным спиральной пружиной 16. Для подведения модулированного тока служат платиновые контакты 9 - 4, укрепленные на мембране 6 и ином конце 3 к металлически ом тока, При нных токов по ереходить по к изводить колеб ели чения мощи могут применя ько капилляров контакт 8 ьа р ляра 1, соеди гнезда 10 с и пускании моду ние заставят ляру 1 и эт мембраны 6. подобного те одновременно добно вышеоп асшире енные точник лирова ртуть п м про апилчерез...

Номер патента: 20146

Опубликовано: 30.04.1931

Автор: Хейч

МПК: H04R 11/02, H04R 7/14, H04R 9/06 ...

Метки: громкоговоритель

...5, при чем перегородки 16 и 17 расположены попеременно на основании 1,и крышке 5 таким образом, что образуют извилистый проход для звуковых волн, , при чем сечение образующегося таким образом прохода, указанного на чертеже стрелками, увеличивается от центра к краю устройства приблизительно по показа" тельному закону, что может быть достигнуто надлежащим подбором числа перегородок 16 и 17 и расстояния между ними. Общая длина пути от центра внутренней поверхности мембраны до центра ее наружной поверхности должна быть равной четверти длины волны самой низкой звуковой частоты, на которую рассчитан прибор, с целью улучшения дей. ствия мембраны при низких частотах и увеличения отдачи прибора. Кроме того, перегородки 16 и 17 назначены...

Номер патента: 20147

Опубликовано: 30.04.1931

Автор: Рожков

МПК: H04R 11/06

Метки: телефон, электромагнитный

...фиг. 2 его поперечный разрез,Электромагнитный телефон состоит из устаноВленных на основании 7 двух электромагнитов 1, катушки 5, якоря 4 и рупора 3. Нижние полюсные наконечники электромагнитов 1 соединены между собою при помощи ярма 2, а верхние, изоФ гнутые, примыкают к стенкам рупора 3 или входят внутрь последнего, при чем верхние изогнутые полюсные наконечники имеют зубчатую форму, а сердечники электромагнитов состоят из тонкого листового железа, Между электромагнитами 1 устанавливается катушка 5, обмотку которой обтекает рабочий ток, подводимый при помощи зажимов 6, снабженная якорем 4, помещенным вдоль оси рупора 3. Нижний конец якоря 4 закрепленв ярме 2 неподвижно, а. верхнйй конец расположен между полюсными наконечни,...

Номер патента: 20148

Опубликовано: 30.04.1931

Автор: Карпов

МПК: H04R 21/02, H04R 31/00

Метки: микрофонного, порошка, угольного

...недостатков, с предлагается каменнь ть в порошок и сортпрокаливать без нительно пол заранее зад целой порци нения указа изобретению сперва дроби а затем уже воздуха. микро ющийся е одноодности а дрозатем тский Печатн МохзЗяя, 4 и орафня Предлагаемое изобретение представляет собой способ изготовления угольного яикрофонного порошка и имеет целью получение более однородного в отношении электропроводности материала с возможмостмо более точного фиксирования заданной величины этой электропровод- ности.Обычно микрофонный порошок изготовляется путем раздробления предварительно подвергнутого коксованию угля. Подобный способ имеет тот недостаток, что отдельные частицы порошка могут получиться по своей проводимости не-, одинаковыми, так как...

Номер патента: 20149

Опубликовано: 30.04.1931

Автор: Гольдман

МПК: H03B 7/02, H04R 25/00

Метки: лечения, тугоухих

...магнитнымпотоком с катодным детектором б в анод ный контур которого включена однаобмотка 7 из обмоток трехобмоточноготрансформатора 8 низкой частоты, от второй обмотки 9 котооого берется токзвуковой частотыатретья подвижнаяобмотка 11 которого замкнута накоротко и предназначена для изменения силы тока в обмотке 9.(заяв. с ыдаче патента опубликован распространяется на.устройства для лечеиия туговыми упражнениями и состовыполнения схемы генераторавой частоты,На чертеже изображена электрическая .схема устройства,Катодный генератор. 1 высокой частоты помещен в переменное магнитное поле 2, напрленное параллельно его нити накала. Это поле создает биения звуковой частоты в анодном контуре 3,4, состоящем из конденсатора переменной емкости...

Номер патента: 20696

Опубликовано: 31.05.1931

Автор: Верещак

МПК: H04R 21/02

Метки: микрофон

...офона и соедиму 1 ипланкамукреплеи 8,закнитовымэти, служ е- ка ат ны чем а ль-о 1, ре- луимер, в хоре, оркестре) н обходимо располагать все источники зву по одному направлению, лучше всего перпендикулярному к мембране и на приблизительно равном расстоянии от нее, каковые условия иногда весьма трудно осуществить. Предлагаемое изобретение состоит в конструктивной форме выполнения микрофона и имеет целью частично устранить вышеупомянутые недостатки обычных микрофонов.На чертеже фиг, 1 изображает предлагаемый микрофон в продольном разрезе; фиг. 2 - то же, в поперечномразрезе,Микрофон состоит из мраморной призмы 1 с проделанными вдоль ее граней углублениями. Углубления наполняются угольными зернами 3 различной величины, удерживаемыми...

Номер патента: 20697

Опубликовано: 31.05.1931

Автор: Шмырев

МПК: H04R 11/06

Метки: телефон-репродуктор, электромагнитный

...атента Электромагнитный с конической мемб ющийся применение конусообразных тел 2 помещена мембрана 1, управляющий колеб проходит через. отве вдоль оси тела 3, из снабжено вдоль свое ходящейся против мембраны 1, и прив уепродуктора по его т а тело 3 привинчено дуктора по его боков Типография Советский Печатник, Мехеваа, 40 АТЕНТ Н ектромагнитного те На схематическом чертеже изображен продольный разрез предлагаемого телефона, в котором коническая мембрана 1 заключена в пространстве, образованном двумя массивными конусообразными. телами 2 и 3, первое из которых служит одновременно крышкой репродуктора, при чем стержень 5, управляющий колебаниями мембраны 1, проходит через отверстие б, сделанное вдоль оси тела 3.Тело 2, снабженное вдоль...

Номер патента: 20698

Опубликовано: 31.05.1931

Автор: Экало

МПК: H04R 1/02

Метки: микрофонов, футляр

...материала,например, картона, снабженного снаружии внутри гофрированными обкладками измягкой ткани, помещен микрофон 10, Внутри коробки 8, скрепленной наглухо с конусом 4 при помощи латунного кольца 13, сидящего наоси 3 вподставке 1 и 2, расположено несколько слабо натянутых полосок 9 из мягкой ткани, В узком концеконуса 4 имеется отверстие, величина которого регулируется протягиванием перед ним с помощью двух катушек б,б либо ткани разной плотности в разных участках ее длины, либо картонной ленты 12. с отверстиями, при чем величина этих отверстий постепенно изменяется подливе ленты, Катушки б,б помещены в коробку 5 и поворачиваются для пер ематывания ленты (или ткани) винтами 11,11, Изменением величины отверстия в узком конце конуса...

Номер патента: 20699

Опубликовано: 31.05.1931

Авторы: Крейчман, Чайка

МПК: H04R 23/00

Метки: вызывной, клапан, фонический

...скользить по нием винта 8, проходя бженное нарезкой отв Якорь 4 имеет, кроме т своем конце контактну касающуюся при отс контактного винта 11,раме 7 при помощи изолированного от нее угольника 12, Магнитная цепь магнита 1 шунтирована массивной пластиной 13 из магнитного материала, перемещающейся при помощи винта 14; лопе-речные перемещения пластины 13 ограничены прикрепленными к ней шурупами 15 направляющими 16. Концы обмотки электромагнита 3 присоединены к двумметаллическим пластинкам 17, укрепленным на фибровой колодке 18, привинченной шурупами 19 к раме 7. Батарея присоединяется при помощи зажима 19 к угольнику 11 и при помощи зажима 20 - к раме 7.Нормально пружина 9 при помощи винта 8 отрегулирована таким образом, чтобы якорь 4 был...

Номер патента: 21235

Опубликовано: 31.07.1931

Автор: Соломатин

МПК: H04R 23/00

Метки: телефон, электромагнитный

...изобретение касается стройства. электромагнитного телефонасостойт;в том, что, в,.качестве источика звуковых колебаний в.ней приме-. ен слой, жидкого лроводйика.;На чертеже изображенпредлагаемый елефон.- .-Вполе постоянного магнита 5 расоложен сосуд 4, в котором налиты три йдкостй.- Более. тяжелая жидкость 3-самая легкая 2 - нейроводники; меу:ними имеется слой жидкого проводика. К Ьротйвоположным концам соуда.:подводится электрический ток, кона.вленному 22 октября6) Ютарый замыкается через жидкую дйа . фрагму, и последняя при этом приходит. в "колебание.Предмет изобретения.,Электромагнитный телефон, отлича 1 ощийся. тем, что в качестве источника звуковых колебаний применен расположенный в поле постоянного магнита 5 слой...

Номер патента: 21236

Опубликовано: 31.07.1931

Автор: Гольдман

МПК: H04R 19/04

Метки: конденсаторный, микрофон

...изображают устройство конденсатора и мембраны.Мембрана 7 укреплена на призме 4,упирайощейся одним концом в пластину 1; а другим 4-в изолирующую у прокладку между пластинами 2 и З конденсатора. С призмой 4 скрепленапластина 6 из диэлектрика, помещенная между пластинами 1, 2 и 3. Первичнаярбмотка 8 трансформатора 9 низкой частоты присоедига среднейточкой 10 к зажиму Пистонг тика постоянного тока,второй зажим 12 юторогос соединен с . пластиной 1.Под действием звука попадающего а пластину 7, последняя придет в колед 0 выдаче авторского евидетельства опубликовано 31 июля 1931 года.батальное движение, увлекая за собой уэтом меняется, а, следовательно; меняет:ся и сила тока в этой цепи, а на зажи мах 13 трансформатора возникает переменное...

Номер патента: 21237

Опубликовано: 31.07.1931

Автор: Кубецкий

МПК: H04R 23/00

Метки: микрофон

...микрофон, имеющий интерферометр, в котором возникают кольца Ньютона.Отражающая пластинка 2 интерферометра скрепляется с мембраной,а плоско- выпуклая линза 3 его неподвижно закреплена. Получаемый от источника света 4 узкий пучок лучей направляется на стекла 2 и 3 и после отражения от ихповерхностии интерференциипопадает в линзу 5 фокуеирующую изображение колец на экране б. Экран б имеет отверстия, расположеаные тяк, что падающие.на него лучи, пропуекаются им в. большейили меньшей.сте-. неви в зависимости от. положения .светлых и темных колец, Прошедшие через отверстия в экране лучи попадают затем на поверхность фотоэлемента 7 или на светочувствительную пленку.При колебании мембраны колеблется также и скрепленная с ней пластинка ....

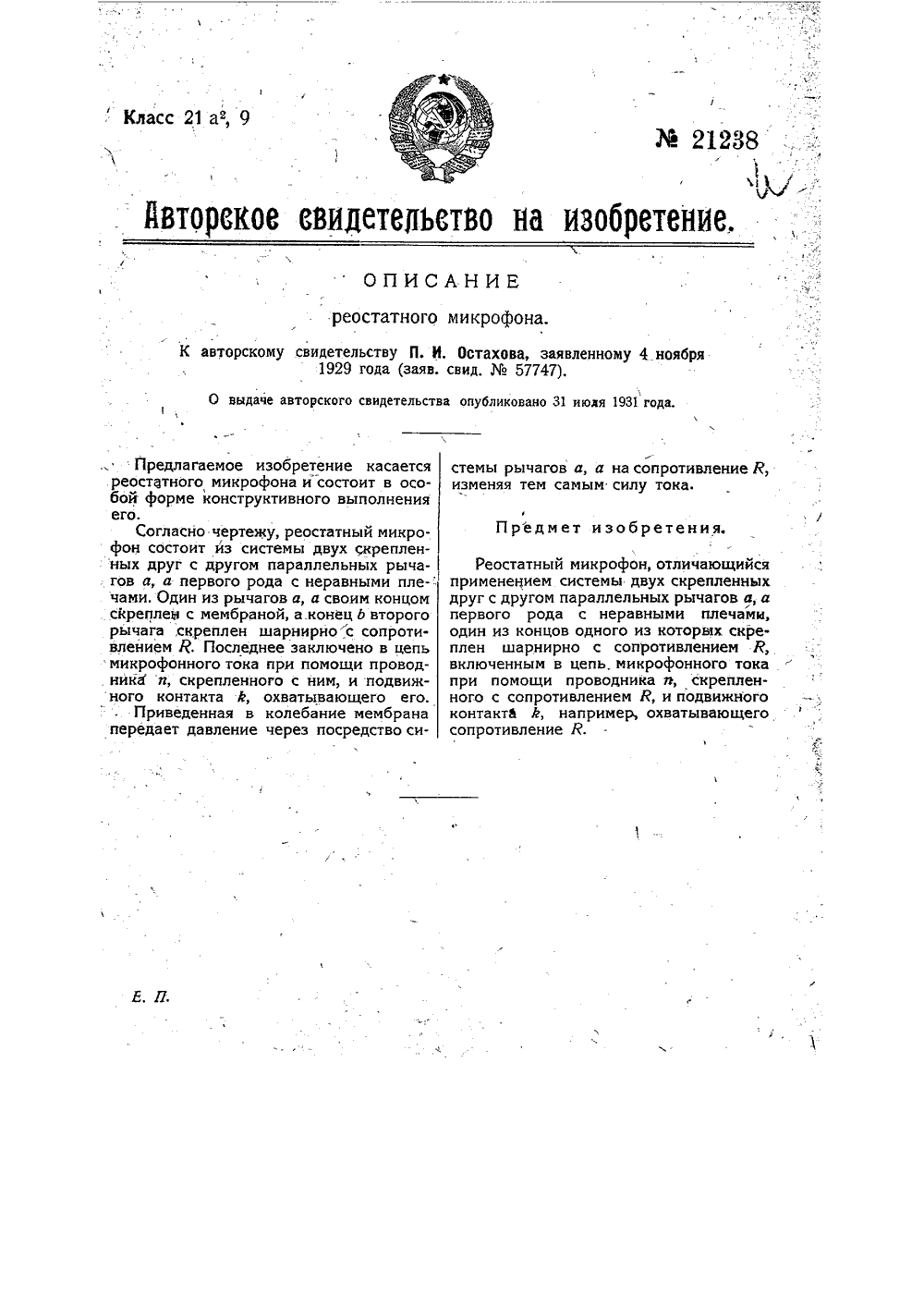

Номер патента: 21238

Опубликовано: 31.07.1931

Автор: Остахов

МПК: H04R 23/00

Метки: микрофон, реостатный

...с другом параллпервого рода с неодин из концов одноплен шарнирно свключенным в цепь.при помощи проводного с сопротивлениконтакта Й, на примсопротивление Р. К авторскому свидетельству Р,1929 года (заявыдаче авторского свидетельстПредлагаемое изобретение касается реостатного микрофона и состоит в особой форме конструктивного выполнения его.Согласно чертежу, реостатный микрофон состоит йз системы двух скрепленных друг с другом параллельных рыча. гов а, а первого рода с неравными пле- чами. Один из рычагов а, и своим концом скреплен с мембраной, а.конец Ь второго рычага, скреплен шарнирно с сопротивлением К Последнее заключено в цепь микрофонного тока при помощи провод. ника п, скрепленного с ним, и подвижного контакта Ф, охватывающего...
