Способ изготовления микрофонных мембран
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 44957
Автор: Юрин
Текст

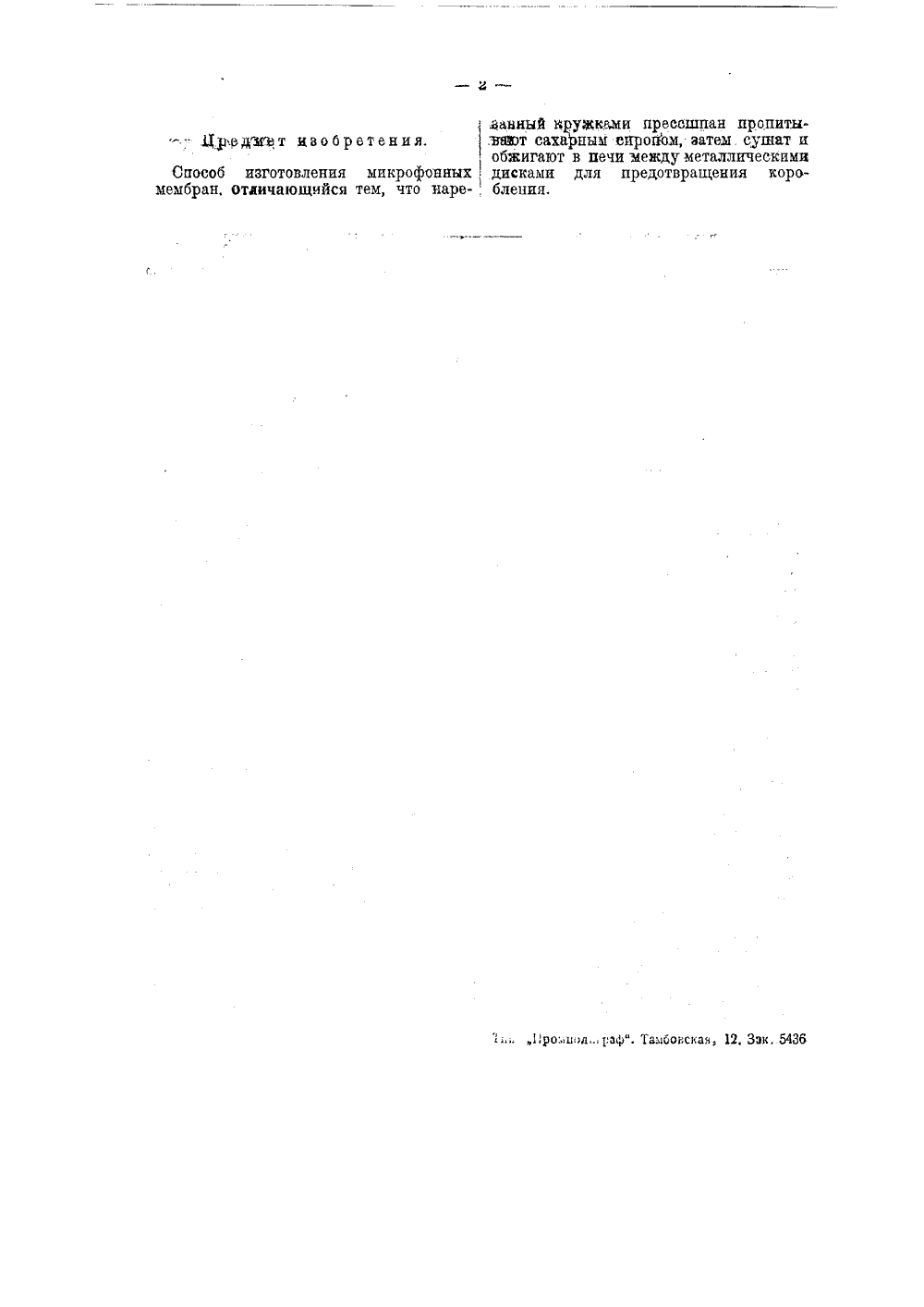

Класа 2 РЕТЕНН ЯИ 1 ЖЕ 33 ПИС фонных мембран посооа и отовлен и К авторскому 3 февоал О выдаче авторскосвидетельству я 1935 года (с свидетельств Предлагаемое изобретение касается способа изготовления микрофонных мем. бран из прессшпана, нарезанного кружками и пропитанного сахарным сиро. пом,Для осуществления составляющего сущность изобретения способа берется плотный картон толщиной 1,3 - 1,5 мм, который нарезается кружками. Увеличенная толщина картонной пластины допускается вследствие сжатия картона под температурой при обжиге,Нарезанные куски картона пропиты. ваются приготовленным сахарным сиропом в пропорции: 50 г сахара на 3 столовых ложки воды. Затем пропитанные кружки просушиваются в продолжение 2 - 3 часов, после чего помещаются в камеру для обжига. Эта камера представляет собой помещенный в печь кусок газовой трубы, на один конец которой наглухо насаживается крышка, Обжигаемые кружки помещаются в эту камеру между металлическими дисками.Заряженная кружками камера закрывается с таким расчетом, чтобы картонные кружки быти плотнозажаты между дисками и при обжиге не покоробились, после чего камера помещается в печь, где нагревается докрасна, равномерно по всей поверхности и в таком состояС. Юрина, заявленномуо перв.159996).ликовано 30 ноября 1935 года. нии держится не менее 2 - 3 часов, после чего вынимается из печи, охлаждается на воздухе и затем разряжается.Обожженные мембраны подвергаются испытанию на токопроводимость.Бели окажется, что картон вследствие кратковременности прежога, неравномерности нагрева зарядной камеры недостаточно сгорел то мембрану следует осторожно вновь уложить в камеру и подвергнуть дополнительному обжигу в продолжение 1 - 2 часов. Формование - пережог мембраны зависит еще от качества картона. Некоторые сорта картона требуют весьма длительного обжига. Перед каждым повторным обжигом рекомендуется мембраны еще раз пропигывать в сиропе, но более слабом, т. е, в 50" ,-м соотношении сахара к первому рецепту.Мембраны из прессшпана-картона никакой дополнительной обработки не требуют и, будучи обрезаны острыми ножницамп по размеру капсюля, устанавливаются в работу.При наличии водонепроницаемого лака рекомендуется верхнюю сторону мембраны покрыть лаком, что дает большую гарантию ее негигроскопичности как и любой мембраны, предохраняя ее от осадков сырости.йацицй кружками прессшпан прспиты-. Цр;едет изобретениявяот сахарным сиропом, затем. сушат иобжигают в печи между металлическимиСпособ изготовления микрофонных дисками для предотвращения коро- мембран, отличающийся тем, что наре-, бления,
СмотретьЗаявка
159996, 03.02.1935
Юрин Д. С
МПК / Метки
МПК: H04R 31/00
Метки: мембран, микрофонных
Опубликовано: 30.11.1935
Код ссылки
