Дифференциальный микрофон

Номер патента: 39219

Автор: Никифоров

ZIP архив

Текст

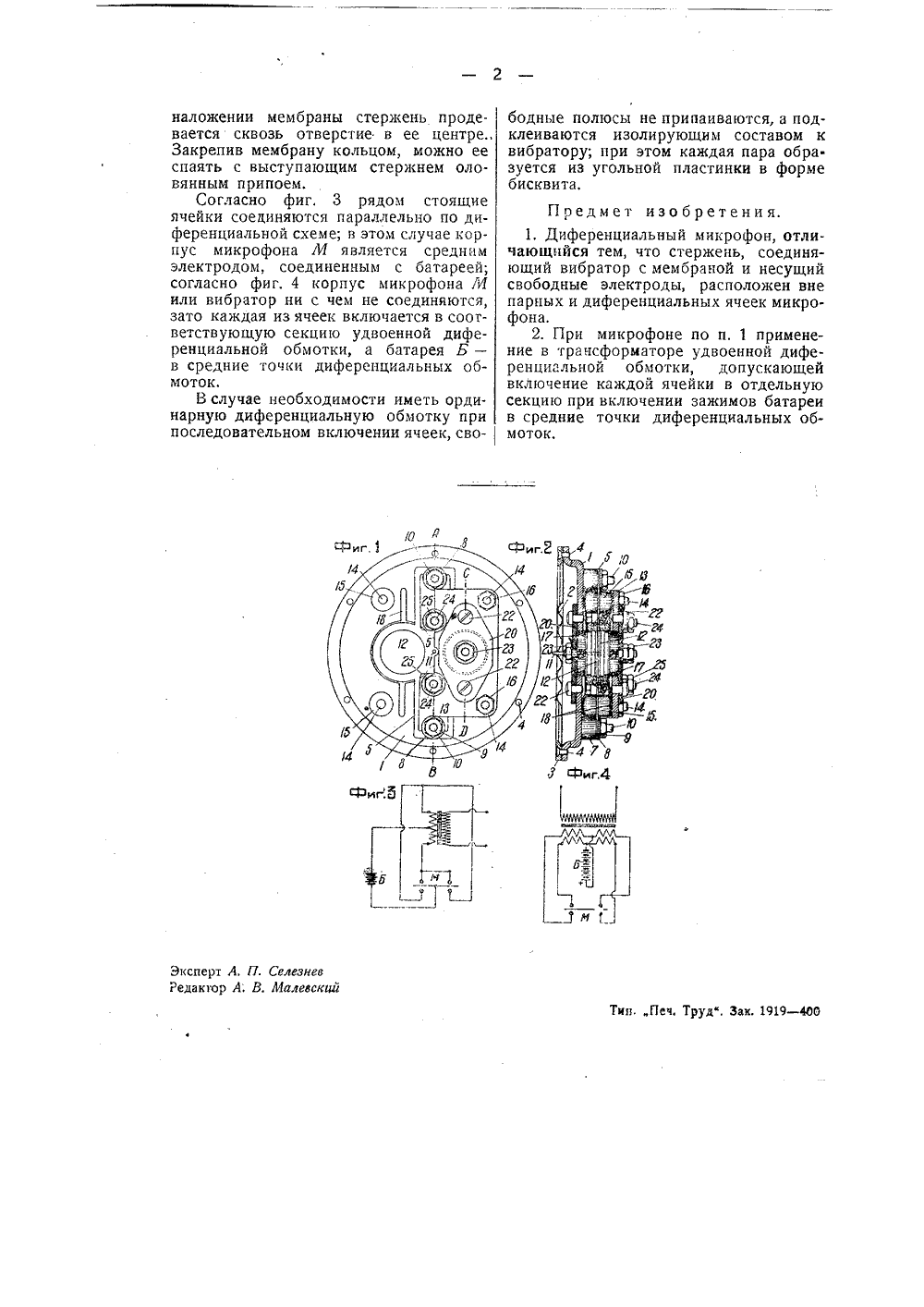

21 ав АВТОРОНОЕ СВМДЕТЕЛЬСТИСА диф ренциального микрофона.детельству А. 11. Никифорова, заявленному 1933 года (спр. о перв, М 139551),видетельства опубликовано 31 октября 1934 года К авторскому св 20 декабря О выдаче авторскогожен вибратор 5, зажатыи на концах между муфтами 7 и шайбами 8 гайками 9 на болтах 10.Центры вибратора и мембраны связаны между собой припаянным к иим стержнем 11. Вибратор снабжен с обеих сторон четырьмя свободными электродами Б. Задняя стенка микрофона 73 крепится к чашке 7 четырьмя болтами 14 при помощи муфт 15 и гаек 16.Как в чашке 1, так и в стенке 13, расположены друг против друга отверстия снабженных воротниками ячеек 17. Каждая пара воротников несет пружинные рамки 18, упирающие войлочные кольца 19 в вибратор с противоположных сторон. Каждая из образованных таким образом ячеек заполняется независимо угольным порошком и закрывается крышками 20 с неподвижными электродами 21; крышки 20 крепятся винтами 22, а электроды 21 к крышкам 20 посредством гаек 23, которые служат одновременно и для зажатия отводящих проводников. Эти проводники в передних ячейках подводятся к выходящим наружу и проходящим сквозь чашку 7 и стены 13 болтам 24; болты 24 соответствующим образом изолированы и также снабжены гайками 25 для отводящих проводников. Микрофон заряжается" при снятой мембране, но с припаянным к вибратору стержнем 77, При(4 Предметом настоящего изобретения является диференци аль ный микрофон, дающий возможность более эффективно использовать угольный порошок в качестве фактора преобразования звукового давления в телефонные токи.В отличие от известных до настоящего времени диференциальных микрофонов предлагаемый микрофон снабжен открытой мембраной и вместе с тем совершенно тождественными двойными ячейками.Особый вибратор микрофона может быть практически совершенно уравновешен давлением сыпучего с обеих сторон, так как стержень, связующий его с мембраной, находится вне ячеек, а огра ничивающие ячейки войлочные кольца покоятся на пружинных рамках с боль- ШИМ ХОДОМ.Система допускает применение удвоенного напряжения при ординарной или двойной диференциальной первичной обмотке передающего трансформатора,На чертеже фиг. 1 изображает вид микрофона сзади; фиг,2 - ,разрез по линии АСОВ на фиг.1; фиг. 3 и 4 - схемы включения микрофона и обмотки трансформатора.Микрофон состоит из чашки 1, несущей рифленую посередине мембрану 2; мембрана 2 крепится кольцом 3 и винтами 4, По диаметру чашки 7 располо 4 ИЗОБРЕТЕНналожении мембраны стержень продевается сквозь отверстие в ее центре.,Закрепив мембрану кольцом, можно ееспаять с выступающим стержнем оловянным припоем,Согласно фиг. 3 рядом стоящиеячейки соединяются параллельно по диференциальной схеме; в этом случае корпус микрофона И является среднимэлектродом, соединенным с батареей;согласно фиг. 4 корпус микрофона Яили вибратор ни с чем не соединяются,зато каждая из ячеек включается в соответствующую секцию удвоенной диференциальной обмотки, а батарея Б -в средние точки диференциальных обмоток.В случае необходимости иметь ординарную диференциальную обмотку припоследовательном включении ячеек, сво-бодные полюсы не припаиваются, а подклеиваются изолирующим составом к вибратору; при этом каждая пара обра. зуется из угольной пластинки в форме бисквита.Предмет изобретения,1, Диференциальный микрофон, отличающийся тем, что стержень, соединяющий вибратор с мембраной и несущий свободные электроды, расположен вне парных и диференциальных ячеек микрофона.2. При микрофоне по п, 1 применение в трансформаторе удвоенной диференцнальной обмотки, допускающей включение каждой ячейки в отдельную секцию при включении зажимов батареи в средние точки диференциальных обмоток,
