H03K 3/80 — генерирование серий колебаний синусоидальной формы

Номер патента: 642853

Опубликовано: 15.01.1979

Автор: Оконешников

МПК: H03K 3/80

Метки: генератор, несущей, радиоимпульсов, частотномодулированной, частотой

...диоды, На эти емкостные диоды через интегрирующий резистор поступает управ ляющий импульс с выхода сумматора 9.Формирование управляющего напряжения происходит следующим образом. Прямоугольный импульс, вырабатываемый генератором импульсов 5, поступает на интегратор 6 н инвертор 8 (см, фиг. 2 а). Интегрирование прямоугольных импульсов создает линейно.изменяющееся напряжение в виде импульсов одной, в данном случае положительной, полярности (см. фиг, 2 б). На выходе инвертора 8 получает- зО ся прямоугольный импульс, полярностькоторого противоположна, а амплитуда равна половине амплитуды линейно-изменяющегося импульса (см, фиг. 2 в). На выходе сумматора 9 образуется двуполярный линейно-изменяющийся импульс, в котором напряжение в...

Номер патента: 649132

Опубликовано: 25.02.1979

Авторы: Громов, Ивлев

МПК: H03K 3/80

Метки: генератор, пилообразного

...усилителя постоянного тока .2, элемент сравнения 3, делители напряжения 4, источники опорного напряжения 5, блок запуска 6, состоящий нз усилителя 7 постоянного тока (опеоационного) и усилителя мощности 8, выходной каскад 9, состоящий иэ транзистора 10, конденсатооа 11, трансформатооа 12, диода 13, оазделительного конденсатора 14, блок коррекции 15, состоящий иэ дополнительного задающего генератора 16, сумматора 17, операционного усилителя 18, усилителя мощности 19, формирователя корректнруюшего напряжение 20 и оегулируемого источника напряжения 21, резисторы 22, 23 , образующие реэисторный делитель, задающий генеоатор 24. На схеме также показана индуктивная нагоузка, например отклоняющая катушка 25.На вход 26 поданы запускающие,...

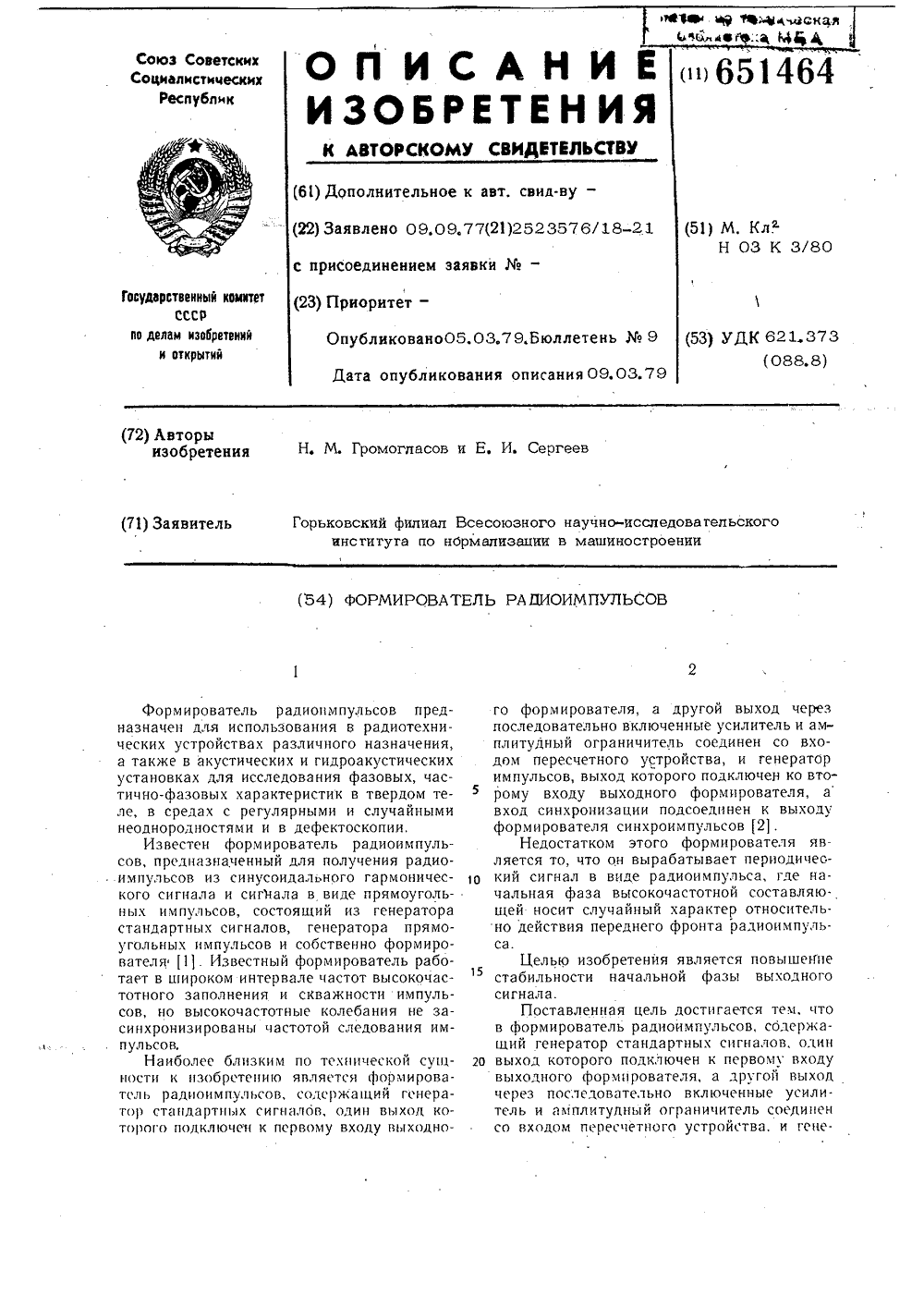

Номер патента: 651464

Опубликовано: 05.03.1979

Авторы: Громогласов, Сергеев

МПК: H03K 3/80

Метки: радиоимпульсов, формирователь

...пересчетноеустройство 6, дешифратор-переключатель 7,формирователь импульсов сброса 8 и формирователь 9 синхроимпульсов;Формирователь радиоимпульсов работает следующим образом,Сигнал с генератора 1 поступает на входформирователя 3, Длительность радиоимпульса, сформированного в формирователе 3,определяется длительностью видеоимпульса,поступающего с генератора 2, работаюшего в режиме внешнего запуска,С генератора 1 синусоидальный сигналодновременно подается на усилитель 4 синхронизации, который одновременно выполняет роль буферного каскада для обеспечения развязки по опорному синусоидальному30сигналу. Усиленный сигнал с усилителя 4поступает на двусторонний амплитудный ограничитель 5. В ограничителе 5 происходятограничение синусоидального...

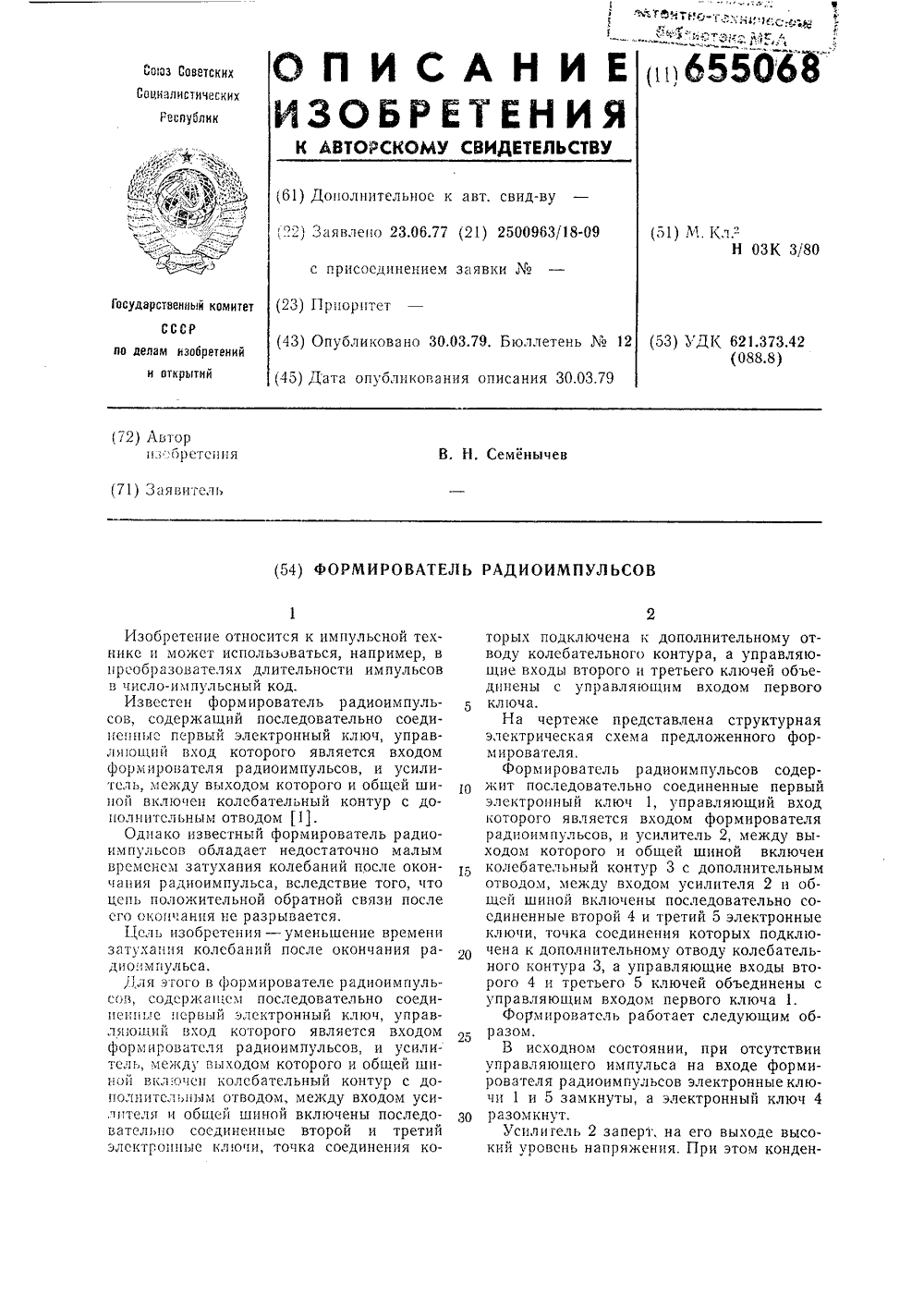

Номер патента: 655068

Опубликовано: 30.03.1979

Автор: Семенычев

МПК: H03K 3/80

Метки: радиоимпульсов, формирователь

...сопротивлением усилителя 2. Поскольку электронный ключ 4 разомкнут, разомкнута цепь положительной обратной связи и на выходе усилителя 2 сохраняется постоянное напряжение.При поступлении на вход формирователя радиоимпульсов управляющего импульса электронные ключи 1 и 5 размыкаются, электронный ключ 4 замыкается. При этом через колебательный контур 3 замыкается цепь положительной обратной связи с выхода усилителя 2 на его вход, а электронный ключ 5 перестает шунтировать кондецсатор 6, Высокий уровень напряжения на конденсаторе 6 приводит к понижению потенциала на выходе усилителя 2. Полярность первого полупериода выходного напряжения будет отрицательной, так как непосредственно после открывания усилителя 2 конденсатор 7 разряжается...

Номер патента: 665397

Опубликовано: 30.05.1979

Авторы: Горшков, Литвин, Чистов

МПК: H03K 3/80

Метки: сигнала, формирования

...фиг. 1 показана структурная схема предлагаемого устройства; на фиг. 2, а - г даны эпюры напряжения (т, - характерная точка огибающей),Устройство для формирования сигнала содержит сумматор 1, инвертор 2, перестраиваемый дифференцирующий контур 3, аттенюатор 4, первый дополнительный сумматор 5, второй дополнительный сумматор б, дополнительный аттенюатор 7, входную 8 и выходую 9 шины.Работает устройство следующим образом.665397 й 7 На входную шину 8 поступает радиосигнал (фиг. 2,а) с однополярной огибающей, В инверторе 2 этот сигнал инвертируется и поступает на перестраиваемый дифференцирующий контур 3, который подавляет частоты спектра сигнала, прилегающие к его песущсй частоте, и подчеркивает его высокочастотные составляющие, вес...

Номер патента: 675591

Опубликовано: 25.07.1979

Автор: Коган

МПК: H03K 3/80

Метки: сигнала, составного, формирования

...частоту, преобразователь 6 числа в код постоянного веса, первый ключ 7, второй ключ 8.Устройство работает следующим обр Фрмирователи 1, 2 и 3 формирую номеру Й сигнала числа, а, Ь, с, связа соотношением Х = а(п - 1) К + (Ь - 1) 0 а п - 1; 1 =.Ь =.и - 1; 0(с(1 с 0. Я -.М - 1.Число а переписывается из формирователя 1 в накапливающий сумматор 4, а число с вводится из формирователя 3 в преобразователь 6 числа в код постоянного веса, где образуется 8-разрядная комбинация веса гп, первый разряд которой - единичный.При форла 1-ая еди и мировании 1-го интервала сигна нида в-м разряде комбинаци675591 Формула изобретения Составитель О. КабариРедактор О. Степина Техред О. ЛуговаяЗаказ 4583(49 Тираж 1060ЦН И И П И Государствейного комитетапо делам...

Номер патента: 738120

Опубликовано: 30.05.1980

Авторы: Ваганов, Васильев, Гордин

МПК: H03K 3/80

Метки: высокочастотный, генератор, синхронизируемый

...9 устройства.Работает устройство следующим образом.20В исходном состоянии генератор 1 непрерыв.но вырабатьвает напряжение стабильной: частота,которое сдвигается по фазе с помощью линий.2задержек, электрическая длина которых равнаТ/И+1, где Т . период генерируемой частоты,й - число линий задержки. На выходах дифференциальных усилителей 3 сигналы отсутствуют. Триггеры 4 установлень в начальноесостояние импульсом сброса. Элементы И 5" "засрытьпо одному входу сигалом с соответствующего триггера. На выходе элемента ИЛИ.выходной сивнал отсутствует.В момент прихода тактирующего импульсана входы дифференциальных усилителей 3 на ихвыходах возинкаЮт импульсы, амплитуда которых зависит от фаз сигналов,на других ихвходах, Эти импульсы поступают...

Номер патента: 746881

Опубликовано: 05.07.1980

Авторы: Заварухин, Капитонов

МПК: H03K 3/80

Метки: генератор, импульсов, многоканальный

...подключен к шине источника опорной частоты, а выход- к первому входу перво 1 оале- мента сравнения вФорой вход которого подкаочен к выходу датчика кода длительности такта, а выход - ко входу "сброс" счетчика тактов.,алемент НЕ и Й каналов, каждый из которых содержит выходной триггер, счетчик импульсов, выход которого подключен к первому входу второго алемента сравнения, второй вход которого соединен с выходом датчика кода времени задержки переднего фронта,импульса, третий элемент сравнения, первый вход которого подкаочен к датчику кода задержки заднего фронта импульса, о т л ич в ю щ н й с я тем, что, с пелью повышения надежности , устройства в работе, в него введен алемент И, первый вход которого подкаочен к шине источника опорной...

Номер патента: 748825

Опубликовано: 15.07.1980

Авторы: Роженцев, Шевкунов

МПК: H03K 3/80

Метки: генератор, качающейся, сигнала, синусоидального, частоты

...времени сигнала. Частота на выходе преобразователя 4. код-частота изменчетсяот 0 до верхнего значения Р по зако,нуГ5 р О4 р 1 П тфсгде 1 - текущее время, причем0 4 1 4 Тсв в . разрядность преобразователя 4 код-частотаНа выходе сумматора 9 частотвозникают импульсы, частота следований которых определяется суммой выходных частот преобразователей 2 и 4код-частота.Последовательность импульсов с 15 выхода сумматора частот поступает навход цифрового функционального преобразователя 11, управляющего ра-.,ботой цифроаналогового преобразователя 12, на выходе которого ФорЯ мируется синусбидальное напряжениепеременной частоты. Таким образом, на выходе устройст- .ва суммирования частот формируются 5 импульсы, частота которых линейно изменяется от...

Номер патента: 750707

Опубликовано: 23.07.1980

Авторы: Горшков, Литвин, Чистов

МПК: H03K 3/80

Метки: сигнала, формирования

...контур; 4 - аттенюатор; 5,6 - компенсаторы, 7 - ключевойэлемент; 8 - анализатор, 9 - входнойрадиосигнал, 10 - 18 - разнополярныеи разнополярные полуволновые сигналы,19, 20 - следящие стробы; - характерная точка огибающей,Работа устройства происходит следующим образом.На вход устройства поступает радиосигнал 9 (см, фиг, 2 а) с однополярнойогибающей, В инверторе 2 сигнал 9 инвертир 1 ется и поступает на дифференцирующий контур 3. Далее сигнал поступает на первый вход сумматора 1, навторой вход которого через ключевой элемент 7 поступают сигналы сразными весами за счет прохождениячерез аттенюатор 4 и компенсаторы5 или 6. Веса аттенюатора 4 и компенсаторов 5 и б подобраны таким образом, чтобы на выходе сумматора...

Номер патента: 750708

Опубликовано: 23.07.1980

Авторы: Пантелеев, Слободов, Храбров

МПК: H03K 3/80

Метки: генератор, инфранизкой, цифровой, частоты

...нарастания кода навторой половине счетчика в числораз, равное коэффициенту пересчетавторой половины счетчика, При постоянном коде на выходах второй полоЗйвины счетчика 2 эа время одного полного изменения кода на выходах первой половины счетчика 2 от нуля домаксимального значения (все единицы)сформируется на выходах сумматораб сигнал, который равен нулю в течение интервала, пока код с выходовпервой половины счетчика 2 не станет равен дополнению кода, поступающего на сумматор б со второй половины счетчика 2, и равен единице,когда код с выходов первой половины счетчика 2 становится равным илибольше коДа с выходов второй половины счетчика 2.После одного полного изменениякода в первой половине счетчика 2код во второй половине счетчика...

Номер патента: 771858

Опубликовано: 15.10.1980

Авторы: Лапин, Ядерный

МПК: H03K 3/80

Метки: синтезатор, цифровой, частот

...5, который обеспечивает стробирование каждой выборкиступенчатого напряжения импульсным 5 сигналом с частотой и 5 и амплитудой,равной половине амплитуды треугольного напряжения, что обеспечиваетувеличение в спектре выходного сигнала составляющих с частотами 20 и ф щГ, где в - число, равное 1,3,5,7,9 Далее сигнал с выхода блока стробирования поступает на входполосового фильтра б, обеспечивающего выделение из спектра сигнала рабочей составляющей с частотой и, +1,лежащейсущественно выше тактовойчастоты сумматора и преобразователякод-аналог. Формула изобретения каэ 6718/7дписное ВНИИПИТираж о 95 Поставленная цель достигается тем,что в цифровой синтезатор частот, содержащий входной регистр, вход которого соединен с шиной сигнала...

Номер патента: 790169

Опубликовано: 23.12.1980

Авторы: Волынчук, Чистов

МПК: H03K 3/80

Метки: сигнала, формирования

...точка (фиг, 2 ж) которой смещена относитепьно прежней точки (фиг, 2 г). С генератора импульсов 14, например мультивибратора, на коммутаторы 9, 10 и 11 поступают управляющие импупь. сы, открывая один из их входов, на время Т/ /2, где Т - период следования импульсов управления. Таким образом сигналы на входы фазового детектора 12 поступают с выхода инвертора 2 и выхода полосового фильтра 3 через коммутаторы 9 и 11 и усилители-ограничители 5 и 6 (предн азначены дпя норми ров ания сигн апов на выходах фазового детектора 12) лишь за время Т; /2. При этом сигналы имеют фазовый сдвиг, обусловленный расстройкой полосового фильтра 3. Управляющее напряжение, пропорционапьное указанному фазовому сдвигу, с выхода фазового детектора 12 через...

Номер патента: 815876

Опубликовано: 23.03.1981

Авторы: Алякринский, Ермина, Коншин, Новиков

МПК: H03K 3/80

Метки: генератор, сигналов, синусоидаль-ных, цифровой

...и на выходе управляемого.делителя напряжения формируется втораяполовин а аппроксимиров анного выходногосигнала. ние, выход которого подкпючен к выходной шине, введены многовходовый элемент И, генератор тактовых импульсов и элемент задержки, включенный между выходом блока сравнения кодов и сбросовым входом делителя частоты с переменным коэффициентом деления, причем выход генератора тактовых импупьсов соединен с информационным входом двоичного счетчика, выходы разрядов которого через многовходовый элемент И соединены со сбросовым входом двоичного счетчика.На чертеже приведена структурная электрическая схема предлагаемого генератора.Генератор содержит кварцевый генератор 1, делитель 2 частоты, делитель 3 частоты с переменным...

Номер патента: 817987

Опубликовано: 30.03.1981

Автор: Яшмолкин

МПК: H03K 3/80

Метки: генератор, инфранизкойчастоты, цифровой

...на нагрузке 9. С приходом каждого последующего импульса с выхода счетчика 2 на вход распределителя 5 поочередно изменяется состоя 50 ние его ячеек 6 и суммарная проводимость делителя 7 напряжения (формируются следующие уровни напряжения), происходит ступенчатая аппроксимация восходящей ветви синусоиды. С изменением состояния ячейки т/2 + 1 суммарная проводимость делителя 7 напряжения изменяется в обратном порядке до тех пор, пока не будет сфор 55 3цевого распределителя и счетчика, второй установочный вход которого подключен к общему выходу элементов совпадения.На чертеже представлена функциональная схема предлагаемого устройства.Устройство содержит генератор 1 тактовых импульсов, счетчик 2, элементы 3 совпадения, блок 4 выбора...

Номер патента: 834850

Опубликовано: 30.05.1981

Авторы: Гетман, Юсупов

МПК: H03K 3/80

Метки: гармонических, генератор, колебаний

...устройства.На чертеже приведена функциональная электрическая схема предлагаемого генератора. 1Генератор содержит два симметричныхдифференциальных усилителя 1 и 2, фазосдвигающие цепочки 3, 4 и выходы 5 - 8, Синфазный выход 5 первого усилителя 1 соединен через фазосдвигающую цепочку 4 10 с синфазным входом второго усилителя 2,а синфазный выход 6 второго усилителя соединен через фазосдвнгающую цепочку 3 с противофазным входом первого усилителя834850 Составитель А. ТимофеТехред А. Бойкас ираж 988 едактор Н. Кешеаказ 40 бО/83ВНИ ошко ректор дписно ПИ Госу делам Москва,П Пата СССРтийб д. 4/5Проектная, 4 дарственного комитет изобретений и откр Ж - 35, Раушская на нт, г. Ужгород, ул,1130 филиал1. Фазосдвигаюшие цепочки 3 и 4 на частоте...

Номер патента: 849462

Опубликовано: 23.07.1981

Авторы: Загальский, Печковский

МПК: H03K 3/80

Метки: генератор, колебаний, синусоидальных

...синусоидального сигнала.Устройство работает следующим образом.При подаче переднего фронта тактового импульса на первый управляющий вход накапливающего сумматора 1 с его содержимым, алгебраически суммируется выходной код второго накапливающего сумматора 2. При подаче заднего фронта тактового импульса на вход управления накапливающего сумматора 2 из его содержимого, алгебраически вычитается выходной код накапливающего сумматора 1, уменьшенный делителем 3 кода, который осуществляет смещение кода на К разрядов вправо. Под действием последовательности тактовых импульсов содержимое накапливающих сумматоров 1 и 2 изменяется по синусоидальному закону, причем в накапливающем сумматоре 1 содержится сама регулируемая величина, а в накапливающем...

Номер патента: 921057

Опубликовано: 15.04.1982

Авторы: Горшков, Чистов, Янковский

МПК: H03K 3/80

Метки: сигнала, формирования

...тикой дифференцирующего контура 7,полосовые свойства всего устройства. остаются неизменными и, таким образом, шумы на выходе остаются неизменными по отношению к известному 10 устройству.В то же время при полосе пропускания цепи 6=5 кГц и сигнала, например, радионавигационной системытипа Лоран-С с Ъ =100 кГц выигрыш 15 -по крутизне на отсчетном уровне,равном 0,5 максимума, составляетне менее 3-х рав.Следовательно, ошибка измерениявременного положения импульса 20 в данном устройстве, по сравнениюс известным, в три раза меньше. Формула изобретения Устройство для формирования сигнала по авт. св. Ю 311392, о т л и ч а ю щ е е с я тем, что, с целью уменьшения ошибки измерения времен ного положения импульса, в него до 1 олнительно...

Номер патента: 921058

Опубликовано: 15.04.1982

Авторы: Волынчук, Чистов

МПК: H03K 3/80

Метки: сигнала, формирования

...этом сложение в сумматоре 1искаженного огибающей сигнала на выходе аттенюатора 4 с входным сигналом приводит к появлению на выходеустройства сигнала с огибающей, характерная точка которой смещена относительно прежней точки.С генератора 14 импульсов на коммутаторы 5, 8. и 10 поступают управляющие импульсы, открывая один из их входов на время Тс, /2, где Тм - период следования импульсов управления.Таким образом, сигналы на входы фазового детектора 7 поступают через коммутаторы 5 и 10 и усилители-ограничители 6 и 11 (предназначенные для нормирования сигналов на входах фазового детектора) лишь за время Т/2, При этом сигналы имеют фазовый сдвиг, обусловленный расстройкой полосового фильтра 3. Управляющее напряжение, пропорциональное...

Номер патента: 924837

Опубликовано: 30.04.1982

Автор: Иванютин

МПК: H03K 3/80

Метки: варианты, генератор, его, радиоимпульсов

...формирователь 8стробируюших импульсов,Предлагаемое устройство по второмуварианту (фиг, 2) содержит генератор 9синусоидальных сигналов, выходной усилитель-формирователь 10, генератор 11 45импульсов, фиксатор 12 нуля, элементИ-НЕ 13, . Ь -триггер 14, формирователь 15 задерживающих импульсов, формирователь 16 стробируюших импульсов,элемент И-НЕ 17, счетчик 18, дешифратор 19, ключ 20, согласующий блок 21,реле 22 времени, анализатор 23 наличияпитающих напряжений, блок 22 питания,Генератор радиоимпульсов (фиг. 1) работает следующим образом,55Генератор 1 вырабатывает синусоидальный сигнал, поступающий на входы усилителя-формирователя 2 и фиксатора 4, кото5 1 О 15 20 25 30 35 40 45 50 55 5 92ты которых совпадают с моментами установки триггера 6...

Номер патента: 934573

Опубликовано: 07.06.1982

Авторы: Бараев, Коровин, Минкин

МПК: H03K 3/80

Метки: импульсов, источник, сверхвысокочастотных

...первый элемент 2 связи поступают в резонатор 1, При выключенном сверхвысокочастотном переключа. - теле 4 в резонаторе 1 осуществляется накопление энергии сверхвысокочастотных колебаний. Цикл накопления длится в З 0 течение времени 1,26 "Г, где 1," - постоянная времени резонатора. В начале цикла накопления в резонансном, объеме 7 устанавливается режим стоячей волны. Выбором длины 12 резонансного объема 75 из соотношения 1-5, где 1- илие0..на,резонансного обьема 8, а величины Коэффйциента связи по напряжению К между резонатором 1 и генератором коле-баний 3 из соотношения 40 Ы)ка, +,)где Ки - критический коэффициент связи45 между резонансными обьемами 7 и 8, что постигается соответствующим выполнением второго элемента связи 6,...

Номер патента: 961118

Опубликовано: 23.09.1982

Авторы: Григорьян, Егоров, Маслов

МПК: H03K 3/80

Метки: генератор, двухфазный, сигналов, синусоидальных, цифровой

...между синусоидальными сигналами, обусповпенная преобразованием импульсных сигналов пере- счетных схем в синусоидапьные и межканальной связью между опорным и измерительным каналами генератора. Цепь изобретения - повышение точнск:- ти задания фазового сдвига между синусоидапьными.сигналами.Поставленная цель достигается тем, что цифровой двухфазный генератор синусоидальных сигналов дополнен первым и вторым коммутаторами, фазовым детектором и цифровым вычислительным устройством, первый выход которого подключен к управляющему входу переключателя, а вход-.к выходу фазового детектора, опорный и измерительный входы которого соединены с выходами первого и второго5 9611 сдвиг между синусоидальными сигналами пересчетных схем, а второе слагаемое...

Номер патента: 976492

Опубликовано: 23.11.1982

Автор: Яшмолкин

МПК: H03K 3/80

Метки: генератор, инфранизкой, цифровой, частоты

...подачи питания блок 4 выборачастоты устанавливает в исходное состояние счетчик 2 и ячейки 6 кольцевого распределителя 5, включает генератор 1 тактовых импульсов и, подаваяуправляющий сигнал на элементы 3 совпадения (в соответствии с заданной чаототой), подключает кольцевой распределитель 5 к счетчику 2, тактовые нмпульсы поступают на вход счетчика 2,Одновременно блок 11 ввода дополненийвводит в счетчик 10 дополнение, опредьляющее число полупериодов синусоидального сигнала, после формирования которого изменяется частота выходного сигнала. После отсчета счетчиком 2 заданногочисла импульсов, определяемого длительностью шага квантования по времени, на общем выходе элементов 3 совпадения формируется импульс поступающий навход кольцевого...

Номер патента: 995291

Опубликовано: 07.02.1983

Автор: Чернышев

МПК: H03K 3/80

Метки: сигнала, формирования

...введен элемент задержки, включенный между входом аттевюатора и входной шиной устройства.На Фиг. 1 представлена структурная схема устройства; на фиг. 2 - временные диаграммы, поясняющие его работу.Устройство формирования сигнала содержит сумматор 1, один вход которого соединен с входной шиной 2 через последовательно соединенные инвертор 3 и дифференцирующую цепь 4, а второй вход сумматора 1 соединен с входной шиной 2 через последовательно соединенные аттенюатор 5 и элемент 6 ждержки.Устройство работает следующим образом.На входную вину 2 подается линей-. ный радиосигнал 7 с огибающей 8 На один вход сумматора 1 поступает сигнал, прошедший инвертор 3 и днфференцирующую цепь 4 (фиг,2, 9), огибающая которого изображена кривой 10....

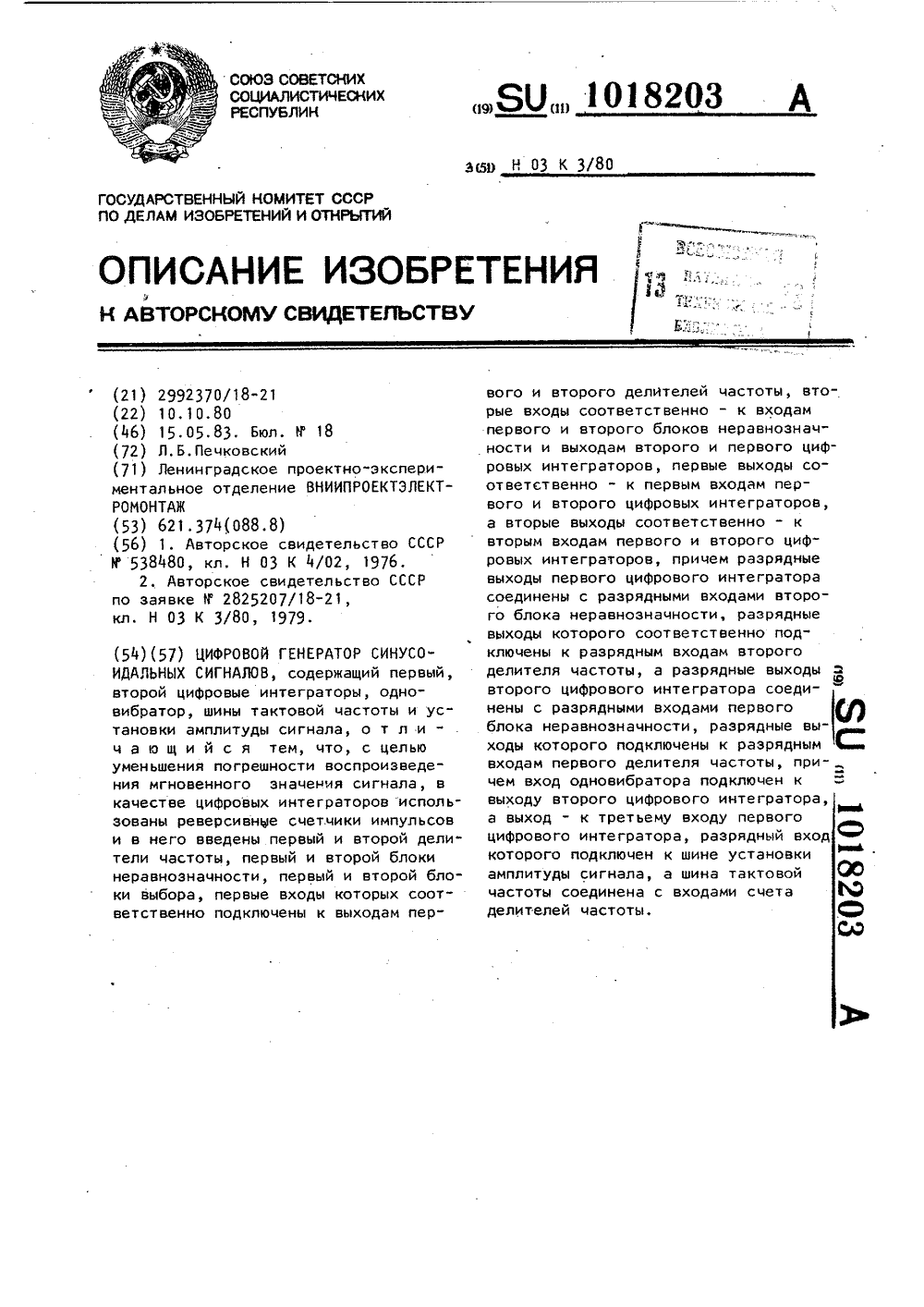

Номер патента: 1018203

Опубликовано: 15.05.1983

Автор: Печковский

МПК: H03K 3/80

Метки: генератор, сигналов, синусоидальных, цифровой

...соединены с разрядными входами второго блока 7 неравнозначности, разрядные выходы которого соответственно подключены к разрядным входам второго делителя 9 частоты, а разрядные выходы второго цифрового интегратора 2 соединены с разрядными .входами первого устройства 6 неравнозначности, разрядные выходы которого соответственно подключены к разрядным входам первого делителя 8 частоты. Так же вход одновибратора 3 подключен к выходу второго цифрового интегратора 2, а выход - к третьему входу первого цифрового интегратора 1.Импульсы шины тактовой частоты поступают на входы счета делителей частоты 8 и 9 Импульсы с выхода первогоделителя частоты 8 через блок 1 выбора входа счетчика поступают на входы 25М303540и455055 выходы которого...

Номер патента: 1020983

Опубликовано: 30.05.1983

Авторы: Кучев, Прокопенко, Роженцов, Шевкунов

МПК: H03K 3/80

Метки: генератор, качающейся, сигнала, синусоидального, частоты

...преобразователя коцчастота, информационный вход которогосоединен с выходом второго преобразователи коа - частота, а управляющие входы соединены поразрядно с выходамисчетчика, вход которого подключен к:выходу делителя частоты с переменнымкоэффициентом деления, а выхоц сумматора подключен к входу функциональногопреобразователя через дополнительновведенный коммутатор, управляющий входкоторого подключен к дополнительно введенному переключателю направления качасия, а между, выходом дополнительногопреобразователя коа - частота и другимвхоаом коммутатора введен блок выделения разности частот,На чертеже изображена структурнаяэлекз рическая схема генератора синусоидапьного сигнала качающейся частоты.Генератор синусоицального...

Номер патента: 1030961

Опубликовано: 23.07.1983

Авторы: Андреев, Артюх, Заруба, Панчук, Смирнов

МПК: H03K 3/80

Метки: последовательностей, радиоимпульсов, формирователь

...первого 10 ивторого 11 квадратурных каналов.Следовательно, на Й управляющихнходах квадратурных каналов образуются последовательности видеокодов Фазовой манипуляции с независимым дискретным регулированием их временного положения.На М информационных входов первого квадратурного канала 10 свторых выходов регистров 22- 22памяти блока 4 управления поступают коды, определяющие амплиту"ды формируемых в данном канале сигналов, а на.й информационных вхо-.дов второго квадратурного канала 11с третьихвыходов регистров 22- 22памяти, блока 4 управления поступают коды, определяющие амлитудыформируемых сигналов в этом квадратуриом канале.При этом коды, подаваемые наодноименные информационные входыквадратурных каналов 10 и 11, независимы и могут...

Номер патента: 934891

Опубликовано: 30.08.1983

Авторы: Бескин, Хохлачева

МПК: H03K 3/80

Метки: генерации, групповой, сигналов, синусоидальных, цифровой

...непосредственно, авыход четвертого умножителя через инвертор знака связаны с входами сумматоракосинуса, причем выходы сумматоров синуса и косинуса служат соответствующими выходами смесителя,На фиг, 1 изображена блок-схема устройства дпя цифровой групповой генерациисинусоидальных сигналов,на фиг,2 - блоксхема цифрового смесителя,Устройство содержит цифровой генератор 1 наименьшей частоты Р, подключен.ный к входам первого из ( Й -1) цифровых смесителей 2, - 2 , 1 соединенных покаскадно, вторые входы цифровыхсмесителей связаны с выходами цифровокоторые представляют собой отсчетычастоты Г Р+ и в тактовый момент кТ,Таким образом, каждый цифровой смеситель осуществляет рекурсию по частотепри фиксированном времени,Полученные в генераторе 1 и...

Номер патента: 1056439

Опубликовано: 23.11.1983

Авторы: Лутченко, Скороходов, Чистов

МПК: H03K 3/80

Метки: сигнала, формирования

...вход которого через усилитель-ограничитель соединен с выходом сумматора, а его управляющий вход через формирователь опорного сигнала подключен к входу аттенюатора.На фиг,представлена функциональ-ная схема устройства;.на фиг. 2 -временные диаграммы сигналов в отдельных точках.Устройство для формирования сигнала содержит сумматор 1, один из входов которого соединен с входной шиной 2 устройства через аттенюатор 3, а другой - через цепь последовательно соединенных перестраиваемого 39 2дифференцирующего контура 4 и инверора 5, фазовый детектор 6, сигнальный вход которого через усилитель-ограничитель 7 соединен с выходом сумматора 1, а его управляющий вход через формирователь 8 опорного сигна-. ла подключен к входу аттенюатора...

Номер патента: 1103353

Опубликовано: 15.07.1984

Авторы: Коновалова, Минин

МПК: H03K 3/80

Метки: радиоимпульсов, формирователь

...между выходом задающего синхронизирующего генератора и вхо.дом блока фиксированной задержки введены соответственно делитель частоты на И и делитель частоты на 1 Ч+1, а выход блока стробирования соединен с входом введенного блока восстановления непрерывного сигнала, выход которого является выходом формирователя радиоимпульсов.На фиг, 1 представлена структурная электрическая схема предложенного формирователя радиоимпульсов; на фиг. 2 временные диаграммы его работы.Формирователь радиоимпульсов содержит генератор 1 коротких импульсов, линию задержки 2, блок стробирования 3, задающий синхронизирующий генератор 4, блок 5 фиксированной задержки, делитель частоты на М 6, делитель частоты на Я+1 7, блок 8 восстановления непрерывного...
