Формирователь радиоимпульсов

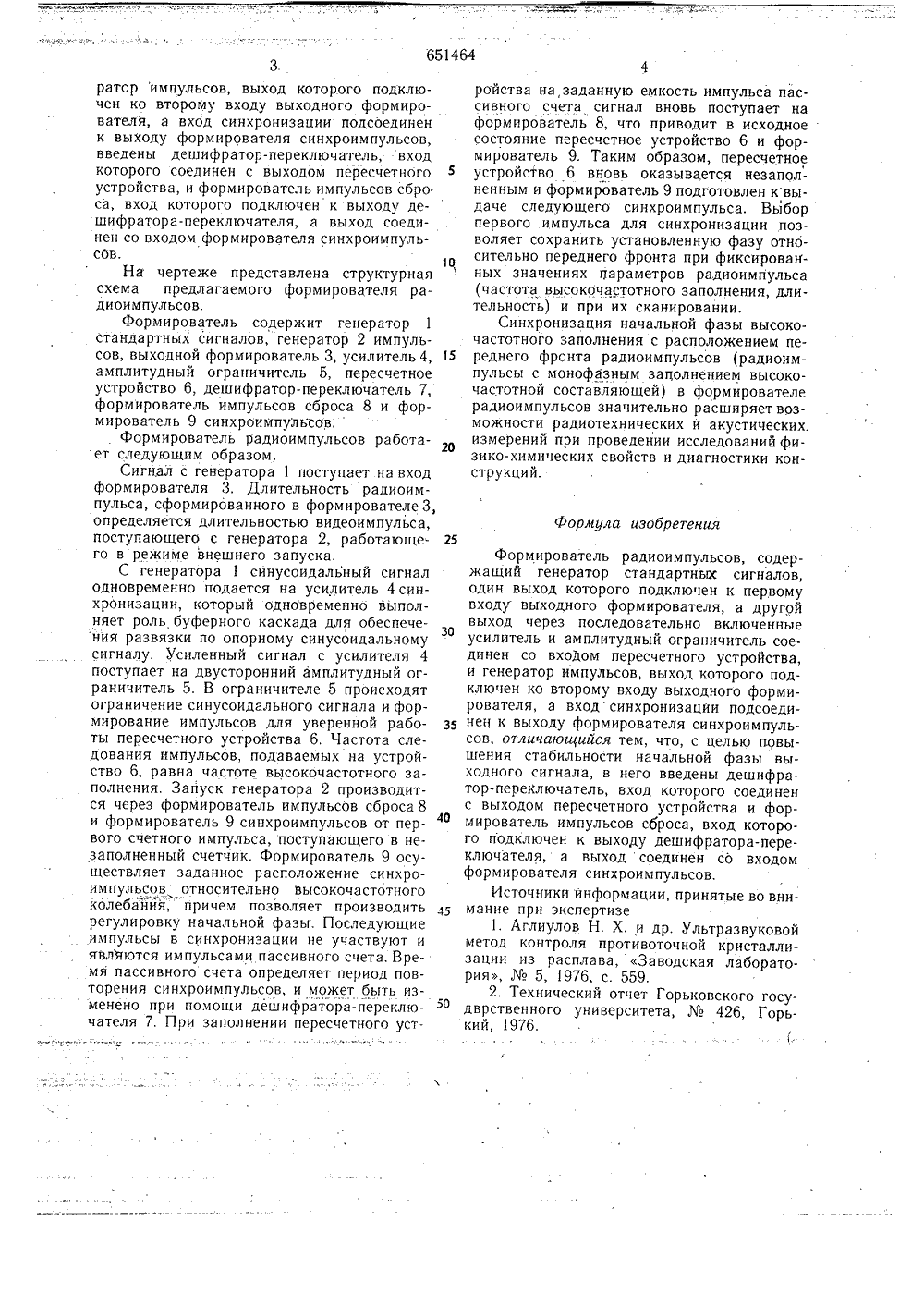

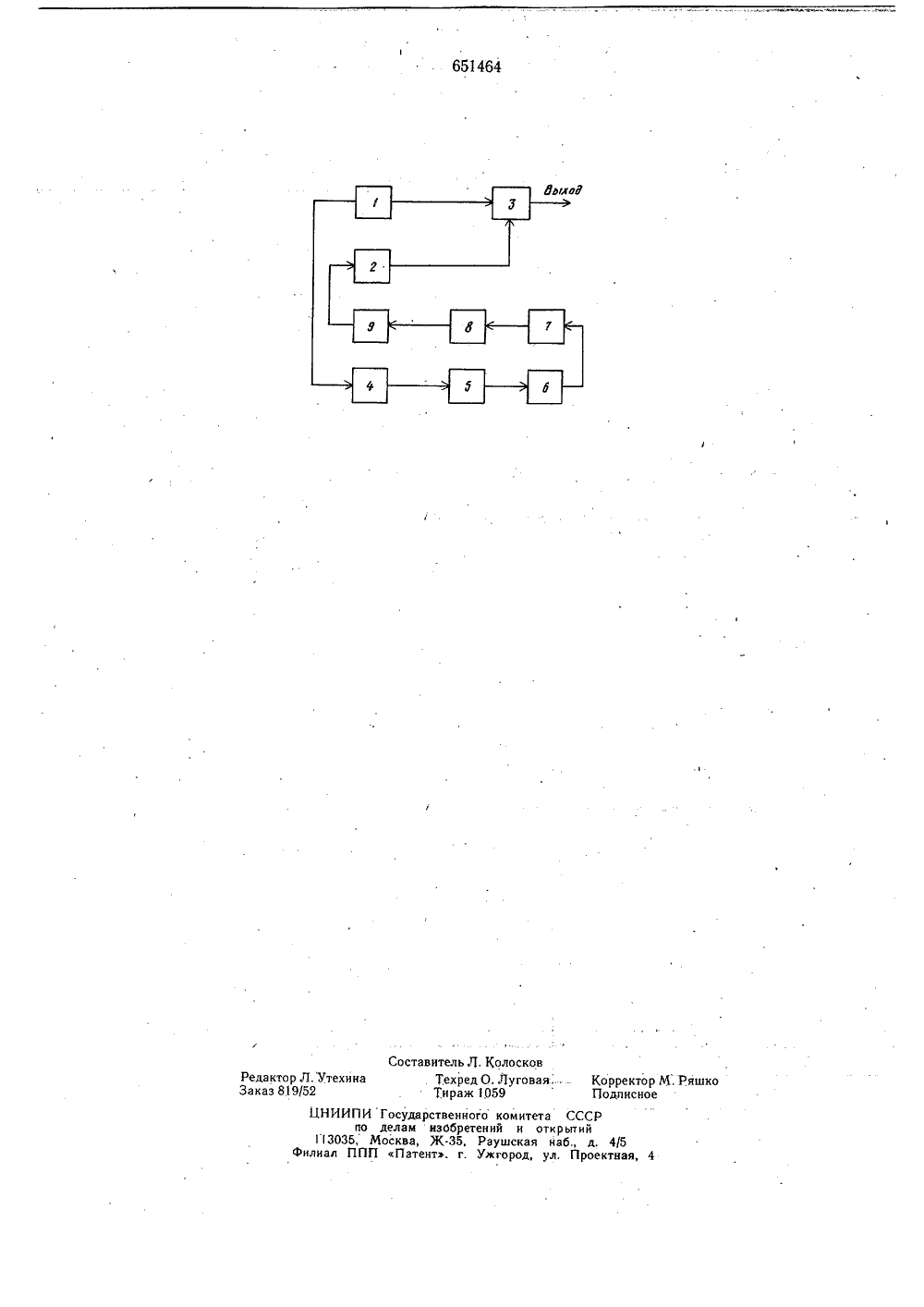

тесам му тов;амакая,О П И С А Н И Е ( )651464ИЗОБРЕТЕН ИЯ ЬлеюегМЗДА Союз Советских Социалистицеских Республик(51) М, Кл НОЗКЗ/8 исоедииеиием заявкиГосударственный комет СССР по делам изобретен н открытнй72) Авторы изобретения М, Громогласов и Е. И. Сергеев 71) Заявител Горьковский филиал Всесоюзного научно-исследовательског института по нбрмализвции в машиностроении 54) ФОРМИРОВАТЕЛЬ РАИИОИМПУЛЬ бретения является повышени начальной фазы выходног Формирователь радиоимпульсов предназначен для использования в радиотехнических устройствах различного назначения,а также в акустических и гидроакустическихустановках для исследования фазовых, частично-фазовых характеристик в твердом теле, в средах с регулярными и случайныминеоднородностями и в дефектоскопии,Известен формирователь радиоимпульсов, предназначенный для получения радиоимпульсов из синусоидального гармоничес вкого сигнала и сигнала в виде прямоугольных импульсов, состоящий из генераторастандартных сигналов, генератора прямоугольных импульсов и собственно формирователя 11. Известный формирователь работает в широком интервале частот высокочастотного заполнения и скважности импульсов, но высокочастотные колебания не засинхронизированы частотой следования импульсов,Наиболес близким по технической сущ оности к изобретению является формирователь радиоимпульсов, содержащий генератор стандартных сигналов, один выход которого подключен к первому входу выходного формирователя, а другой выход через последовательно включенные усилитель и амплитудный ограничитель соединен со входом пересчетного устройства, и генератор импульсов, выход которого подключен ко второму входу выходного формирователя, а вход синхронизации подсоединен к вь 1 ходу формирователя синхроимпульсов 12.Недостатком этого формирователя является то, что он вырабатывает периодический сигнал в виде радиоимпульса, где начальная фаза высокочастотной составляющей носит случайный характер относительно действия переднего фронта радиоимпульЦелью изо е стабильности о сигнала.Поставленная цель достигается тем, что в формирователь радиоимпульсов, солержащий генератор стандартных сигналов, олин выход которого подключен к первому входу выходного формирователя, а лругой выход через последовательно включенные усилитель и амплитудный ограничитель соединен со входом пересчетного устройства, и генератор импульсов, выход которого подключен ко второму входу выходного формирователя, а вход синхронизации подсоединенк выходу формирователя синхроимпульсов,введены дешифратор-переключатель, входкоторого соединен с выходом пересчетного 5устройства, и формирователь импульсов сброса, вход которого подключен к выходу дешифратора-переключателя, а выход соединен со входом формирователя синхроимпульсов,1 О,На чертеже представлена структурнаясхема предлагаемого формирователя радиоимпульсов.Формирователь содержит генератор 1стандартных сигналов, генератор 2 импульсов, выходной формирователь 3, усилитель 4, 15амплитудный ограничитель 5, пересчетноеустройство 6, дешифратор-переключатель 7,формирователь импульсов сброса 8 и формирователь 9 синхроимпульсов;Формирователь радиоимпульсов работает следующим образом,Сигнал с генератора 1 поступает на входформирователя 3, Длительность радиоимпульса, сформированного в формирователе 3,определяется длительностью видеоимпульса,поступающего с генератора 2, работаюшего в режиме внешнего запуска,С генератора 1 синусоидальный сигналодновременно подается на усилитель 4 синхронизации, который одновременно выполняет роль буферного каскада для обеспечения развязки по опорному синусоидальному30сигналу. Усиленный сигнал с усилителя 4поступает на двусторонний амплитудный ограничитель 5. В ограничителе 5 происходятограничение синусоидального сигнала и формирование импульсов для уверенной работы пересчетного устройства 6, Частота следования импульсов, подаваемых на устройство 6, равна частоте высокочастотного заполнения, Запуск генератора 2 производится через формирователь импульсов сброса 8и формирователь 9 синхроимпульсов от первого счетного импульса, постуйающего в незаполненный счетчик. Формирователь 9 осуществляет заданное расположение синхроимпульсов относительно высокочастотногоколебания, причем позволяет производитьрегулировку начальной фазы. Последующиеимпульсы в синхронизации не участвуют иявляются импульсами пассивного счета. Время пассивного счета определяет период повторения синхроимпульсов, и может быть изменено при помощи дешифратора-переключателя 7. При заполнении пересчетного устройства на,заданную емкость импульса пассивного счета сигнал вновь поступает на формирователь 8, что приводит в исходное состояние пересчетное устройство 6 и формирователь 9. Таким образом, пересчетное устройсТво 6 вновь оказывается незаполненным и формирователь 9 подготовлен квыдаче следующего синхроимпульса. Выбор первого импульса для синхронизации позволяет сохранить установленную фазу относительно переднего фронта при фиксированных значениях параметров радиоимпульса (частота высокочастотного заполнения, длительность) и при их сканировании.Синхронизация начальной фазы высокочастотного заполнения с расположением переднего фронта радиоимпульсов (радиоимпульсы с монофазным заполнением высокочастотной составляющей) в формирователе радиоимпульсов значительно расширяет возможности радиотехнических и акустических, измерений при проведении исследований физико-химических свойств и диагностики конструкций.Формула изобретенияФормирователь радиоимпульсов, содержащий генератор стандартных сигналов, один выход которого подключен к первому входу выходного формирователя, а другой выход через последовательно включенные усилитель и амплитудный ограничитель соединен со входом пересчетного устройства, и генератор импульсов, выход которого подключен ко второму входу выходного формирователя, а вход синхронизации подсоединен к выходу формирователя синхроимпульсов, отличающийся тем, что, с целью повышения стабильности начальной фазы выходного сигнала, в него введены дешифратор-переключатель, вход которого соединен с выходом пересчетного устройства и формирователь импульсов сброса, вход которого подключен к выходу дешифратора-переключателя, а выход соединен со входом формирователя синхроимпульсов.Источники информации, принятые во внимание при экспертизе1. Аглиулов Н. Х, и др. Ультразвуковой метод контроля противоточной кристаллизации из расплава, Заводская лаборатория,5, 1976, с. 559.2, Технический отчет Горьковского госудврственного университета,426, Горький, 1976.Составитель Л. Колоскова Техред О. Луговая. Корректор М; РяшТираж 1059 ПодписноеИ Государственного комитета СССРо делам изобретений и откр ьдийМосква, Ж, Рзушская наб., д. 4/5ПП Патент. г. Ужгород, ул. Проектная, 4
