Формирователь радиоимпульсов

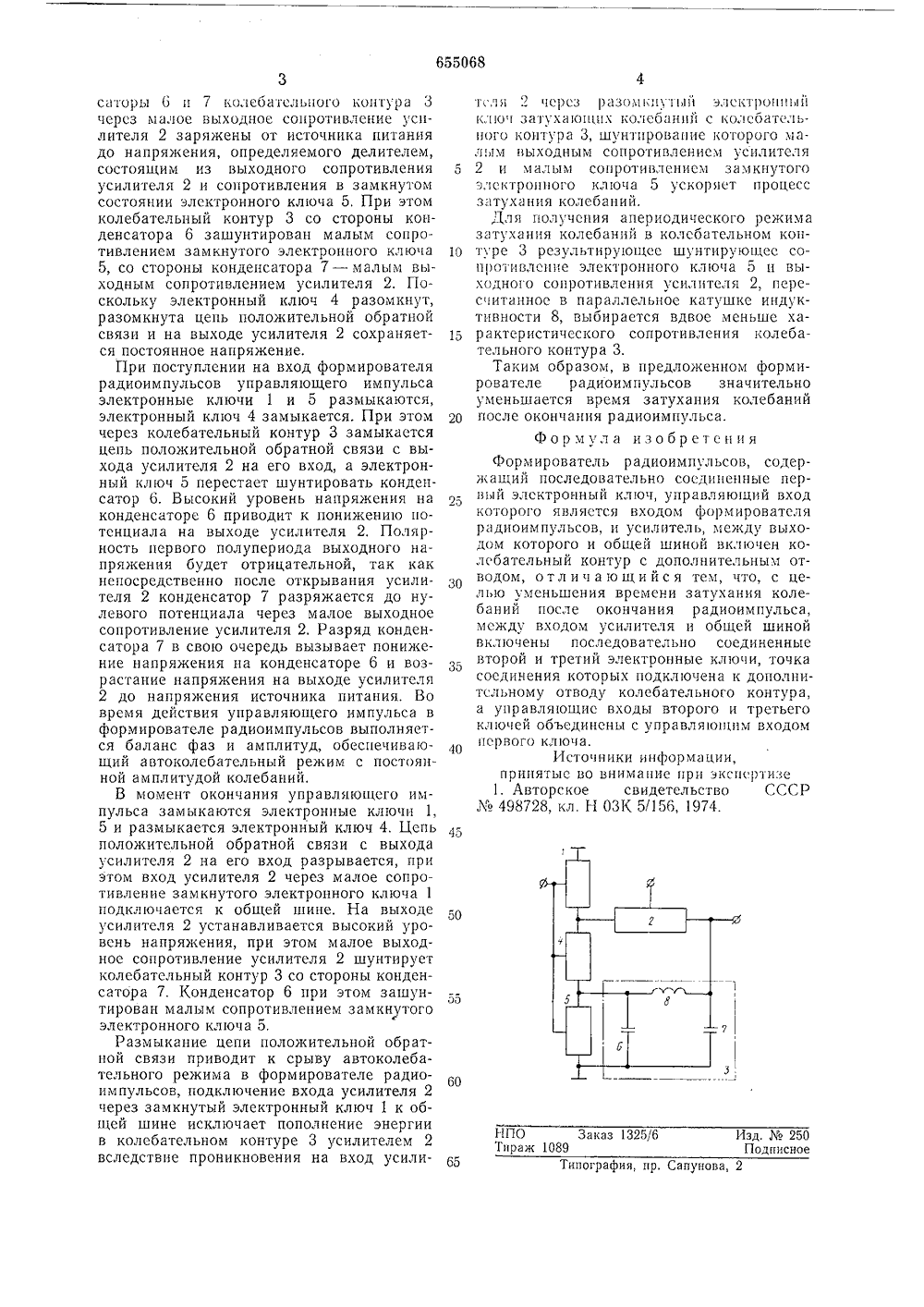

Со 1 оз Соеетских Социалистических Респтблик(45) Дата опубликования описания 30.03.79 Государствен 1 инй комитет(088.8) ло делам изобретений н открытнй(54) ФОРМИРОВАТЕЛЬ РАДИОИМПУЛЬСОВ Изобретение относится к импульсной технике и может использоваться, например, в преобразователях длительности импульсов в число-импульсный код.Известен формирователь радиоимпульсов, содержащий последовательно соединспныс первый электронный ключ, управляющий вход которого является входом формирователя радиоимпульсов, и усилитель, между выходом которого и общей шиной включен колсбательный контур с дополнитсльным отводом 1.Однако известный формирователь радио- импульсов обладает недостаточно малым временем затухания колебаний после окончания радиоимпульса, вследствие того, что цспь положительной обратной связи после сго окоп 1 ания не разрывается.Цель изобретения - уменьшение времени затухания колебаний после окончания радионмпульса.Для этого в формирователе радиоимпульсов, содсржапсм последовательно соедииеиныс первый электронный ключ, управля 10 ший вход которого яВляется Входом 25 формирователя радиоимпульсов, и усилитель, мекду выходом которого и общей шиной вкл:очсн колсбательный контур с дополнительным отводом, между входом усилителя и общей шиной включены последо вател 1 но соединенные второй и третий элсктронныс кл 1 очи, точка соединения которых подключена к дополнительному отводу колебательного контура, а управляющие входы второго и третьего ключей объединены с управляющим входом первого ключа.На чертеже представлена структурная электрическая схема предложенного формирователя.формирователь радиоимпульсов содержит последовательно соединенные первый электронный ключ 1, управляющий вход которого является входом формирователя радиоимпульсов, и усилитель 2, между выходом которого и общей шиной включен колебательный контур 3 с дополнительным отводом, между входом усилителя 2 и общей шиной включены последовательно соединенные второй 4 и третий 5 электронные ключи, точка соединения которых подключена к дополнительному отводу колебательного контура 3, а управляющие входы второго 4 и третьего 5 ключей объединены с управляющим входом первого ключа 1.формирователь работает следующим образом.В исходном состоянии, при отсутствии управляющего импульса на входе формирователя радиоимпульсов электронные ключи 1 и 5 замкнуты, а электронный ключ 4 разомкнут.Усилитель 2 заперт, на его выходе высокий уровень напряжения. При этом конденсапгоры 6 и 7 колебательного контура 3 через малое выходное сопротивление усилителя 2 заряжены от источника питания до напряжения, определяемого делителем, состоящим из выходного сопротивления усилителя 2 и сопротивления в замкнутом состоянии электронного ключа 5. При этом колебательный контур 3 со стороны конденсатора 6 зашунтирован малым сопротивлением замкнутого электронного ключа 5, со стороны конденсатора 7 - малым выходным сопротивлением усилителя 2. Поскольку электронный ключ 4 разомкнут, разомкнута цепь положительной обратной связи и на выходе усилителя 2 сохраняется постоянное напряжение.При поступлении на вход формирователя радиоимпульсов управляющего импульса электронные ключи 1 и 5 размыкаются, электронный ключ 4 замыкается. При этом через колебательный контур 3 замыкается цепь положительной обратной связи с выхода усилителя 2 на его вход, а электронный ключ 5 перестает шунтировать кондецсатор 6, Высокий уровень напряжения на конденсаторе 6 приводит к понижению потенциала на выходе усилителя 2. Полярность первого полупериода выходного напряжения будет отрицательной, так как непосредственно после открывания усилителя 2 конденсатор 7 разряжается до нулевого потенциала через малое выходное сопротивление усилителя 2, Разряд конденсатора 7 в свою очередь вызывает понижение напряжения на конденсаторе 6 и возрастание напряжения на выходе усилителя 2 до напряжения источника питания. Во время действия управляющего импульса в формирователе радиоимпульсов выполняется баланс фаз и амплитуд, обеспечивающий автоколебательный режим с постоянной амплитудой колебаний.В момент окончания управляющего импульса замыкаются электронные ключи 1, 5 и размыкается электронный ключ 4. Цепь положительной обратной связи с выхода усилителя 2 на его вход разрывается, при этом вход усилителя 2 через малое сопротивление замкнутого электронного ключа 1 подключается к общей шине. На выходе усилителя 2 устанавливается высокий уровень напряжения, при этом малое выходное сопротивление усилителя 2 шунтирует колебательный контур 3 со стороны конденсатора 7. Конденсатор 6 при этом зашунтирован малым сопротивлением замкнутого электронного ключа 5.Размыкание цепи положительной обратной связи приводит к срыву автоколебательного режима в формирователе радио- импульсов, подключение входа усилителя 2 через замкнутый электронный ключ 1 к общей шине исключает пополнение энергии в колебательном контуре 3 усилителем 2 вследствие проникновения на вход усили тел 11 2 1 ерез р 13051 пуь 1 Й электр 011 ы Йк,1 о заг) ха)опцх колебаний с ко;1 еб)ательного контура 3, шунтирование которого малым выходным сопротивлением усилителя5 2 и малым сопротивлением замкнутогоэлектронного ключа 5 ускоряет процессзатухания колебаний.Для получения апериодического режимазатухания колебаний в колебательном кон 10 туре 3 результирующее шунтирующес сопротивление электронного ключа 5 и выходного сопротивления усилителя 2, пересчитанное в параллельное катушке индуктнвности 8, выбирается вдвое меньше ха 15 рактеристического сопротивления колебательного контура 3.Таким образом, в предложенном формирователе радиоимпульсов значительноуменьшается время затухания колебаний20 после окончания радиоимпульса.Формула изобретенияФормирователь радиоимпульсов, содержащий последовательно соединенные первый электронный ключ, управляющий входкоторого является входом формирователярадиоимпульсов, и усилитель, между выходом которого и общей шиной вклочен колебательный контур с дополнительным отводом, отличающийся тем, что, с целью уменьшения времени затухания колебаний после окончания радиоимпульса,между входом усилителя и общей шинойвключены последовательно соединенныевторой и третий электронные ключи, точкасоединения которых подключена к дополнительному отводу колебательного контура,а управляющие входы второго и третьегоключей объединены с управляощим входом4 первого ключа.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 498728, кл. Н ОЗК 5/156, 1974. 50 НПО Заказ 1325(б Тираж 1089 д. 25Подписно пографии, пр, Сапунова,
