Управляемый симметричный мультивибратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

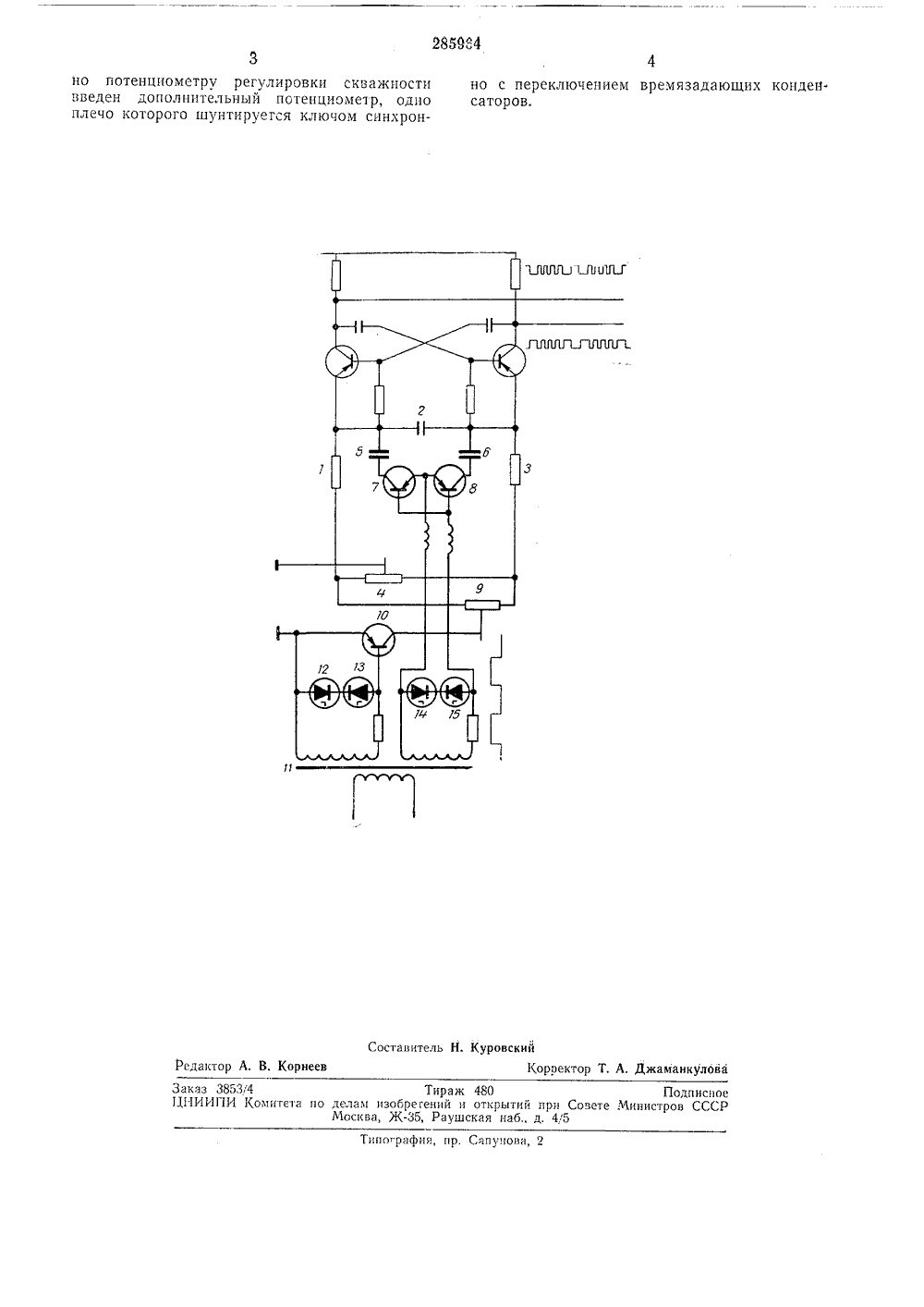

СПИ ИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваКл. 21 ат, 36,021164405,26 Заявлено 03.7 .196 аявки ,цо с присоединениехПриоритет МПК Н 03 к 3/30УДК 621,373,52088,8) Комитет по делам зобретений и откры при Совете Министр СССР1970. Б юл лете н ь М 3описания 12,1.1971 публиковано 10.Х ата опубликовани мберг, П. А. Емельянов, И. Т. Прилипки В. В. Сокур Украинский научно-исследовательский институт целлюлозн бумажной промышленностиаявитель ЕМЫЙ СИММЕТРИЧНЫЙ МУЛЬТИВИБРАТОР УП 2 стигается подключением конденсаторов 6, 6 к времязадающему конденсатору 2 с помощью ключа на транзисторах 7, 8. Для автоматической стабилизации скважпостп введен потенциометр 9, коммутируемый клочом, Выполненным на транзисторе 10.При подаче в первичную оомотку трансформатора 1 спнусопдальпого напряжеш 1 я манипуляции, с гомощью диодов 12, 1,3 111, 151 О формируются прямоугольные импульсы управления, которые синхронно отпираю и запирают кл 1 очи на транзистора. 7, 8 п 10, Транзисторы T и 8 включают и огключают конденсаторы 5 и 6 параллельно конденсатору 2, ме няя таким образом частоту следования импульсов в такт манипуляции, а транзистор 10 замыкает и размыкаст одно плечо потснцпометра 9, выполняя таким образом синхронную коррекцию скважностп импульсов. Изобретение относится к области импульсной техники и предназначено для генерирования и частотной манипуляции электрических импульсов.В известных симметричных мульгивибраторах, управляемых переключением времязадающих емкостей в эмиттерных цепях, частотная манипуляция сопровождается изменением скважности в такт манипуляции; имеющейся у них потенциометр регулировки скважпости позволяет откорректировать ее только на одной из генерируемых частот.Этозагрудпяет использование подобных мультивибраторов для питания высокоточных измерительных схем, для кодирования и т, д.Предлагаемый мультивибратор отличается от известных тем, что в схему введен дополнительный потенциометр регулировки скважности и ключ, замыкающий цепь движка этого потенциометра синхронно с переключением времязадающих конденсаторов, что позволяет автоматически стабилизировать скваукность при манипуляции.Принципиальная схема мультивибратора показана на чертеже.Мультивибратор имеет эмиттерные время- задающие цепи 1, 2 (3, 2) и потенциометр 4 для регулировки скважности. (Времязадающие цепи состоят из резисторов 1, 8 и конденсатора 2). Изменение частоты генерации доПредмет пзобрстснп Управляемыитор, содержащключаемые врепотенциометрыличаюи 1 ийся тестабилизациипульсов, в схем Авторыизобретения Е, М, Ланцетер, М спмметричпьш мультпвпбра. ий в эмиттерных цепях перемязадающие конденсаторы и регулировки скважности, отт, что, с целью автоматической кважностп формируемых пму мультнвпбратора папаллель.Заказ 3853/4 Тираж 480 ПодписноеЦНИИП 1 Л Комитета по делам изобрегенпй и открытий при Совете Министров СССРМосква, Ж, Раушская набд. 4 г 5 Типография, пр. Сапунова, 2 но потенциометру регу,лировки скваяности введен дополнительный потенциометр, одно плечо которого шунтируется ключом синхронно с переключением времязадающих конден.саторов.
СмотретьЗаявка
1164405
Е. М. Ланцетер, М. Л. Гомберг, П. А. Емель нов, И. Т. Прилипко, В. В. Сокур, Украинский научно исследовательский институт целлюлозно бумажной промышленности
МПК / Метки
МПК: H03K 3/281
Метки: мультивибратор, симметричный, управляемый
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-285964-upravlyaemyjj-simmetrichnyjj-multivibrator.html" target="_blank" rel="follow" title="База патентов СССР">Управляемый симметричный мультивибратор</a>
