Номер патента: 1538754

Опубликовано: 15.02.1994

Авторы: Попов, Шар

МПК: G06F 3/02

Метки: защиты, помех

УСТРОЙСТВО ЗАЩИТЫ ОТ ПОМЕХ, содержащее элемент ИЛИ - НЕ, элемент И - НЕ и триггер, причем выход элемента ИЛИ - НЕ соединен с первым входом элемента И - НЕ, выход которого соединен с входом сброса триггера, отличающееся тем, что, с целью повышения эффективности защиты от помех путем защиты сигнала "Ответ" как в низком, так и в высоком уровне, в него введены второй и третий элементы И - НЕ, причем вход "Ответ" устройства соединен с входом элемента ИЛИ - НЕ и первым входом второго элемента И - НЕ, выход которого соединен с входом установки триггера, а второй и третий входы второго элемента И - НЕ соединены соответственно с входами сигналов "Ввод" и "Вывод" устройства для подключения к выходам "Ввод" и "Вывод" асинхронного микропроцессорного...

Номер патента: 1639296

Опубликовано: 15.02.1994

Авторы: Ахметов, Шар

МПК: G06F 3/02

Метки: защиты, помех

...зависимости от того, скольконала "Вывод" в состояние с низким уровнем переходоа из высокого уровня в низкий и изна выходе элемента И-НЕ 4 появляется вы- низкого в высокий было по входу сигналасокий уровень, который для входа сброса "Ответ" обязательно по первому переходутриггера 3 является пассивным, На вых(щв 30 данного входного сигйала, происшедшемуэлемента И-НЕ 2 вырабатывается высокий . после установки сигналов низким уровнемуровень, поступающий нв Ю-вход триггера "Ввод".или "Вывод",3, При переходе сигнала из высокого уровня . На выходе "Ответ" устройства сигнал св низкий уровень на входе элемента ЙЕ 1 высокимуровнемможетустановиться тольтриггер 3 переходит в состояние с низким ЗБ ко один раэ в момент, когда оба...

Номер патента: 1635782

Опубликовано: 15.02.1994

Автор: Шар

МПК: G06F 15/16

Метки: межмашинного, обмена

...сигнал низким уровнем поступает на30 вход арбитра 4,который, получив данныйсигнал, снимает сигнал низкого уровня со6 оего выходаСигнал низкого уровня с выхода шинного формирователя 41 поступает на один из35 (-1) входов блокировки 6.1 - 6.постальныхблоков 2, в том числе и 1-го блока 2, темсамым формируя на выходе элемента И 39сигнал низкого уровня, а значит и блокировку по входу й триггера 34 1-го блока 2. Дан 40 ная блокировка необходима дляпредотвращения формирования 1-м блоком2 сигналов подтверждения выбора 5.1 - 5,п 1, по приходу сигнала низким уровнем попервому входу и тем самым дополнительно 45 го несанкционированного обмена,Сигнал низкого уровня, поступающийна управляющий вход-выход 5 1-го модуля 1,инициирует формирование...

Номер патента: 1549371

Опубликовано: 15.02.1994

Автор: Шар

МПК: G06F 15/16

Метки: межмашинного, обмена

1. УСТРОЙСТВО МЕЖМАШИННОГО ОБМЕНА, содержащее два модуля, каждый из которых содержит блок регистра состояния, информационный вход-выход которого соединен с первым информационным входом-выходом соответствующего модуля, а вход-выход управления блока регистра состояния соединен с первым входом-выходом управления соответствующего модуля, отличающееся тем, что, с целью повышения скорости межмашинного обмена за счет осуществления прямого доступа процессора одной микро-ЭВМ к ресурсам другой без значительного увеличения аппаратных затрат, в него введен арбитр магистрали, а в каждый из модулей введены блок захвата системной магистрали, блок захвата внутренней магистрали, блок управления магистральными приемопередатчиками и блок магистральных...

Номер патента: 634888

Опубликовано: 30.11.1978

Авторы: Вахидов, Кичко, Прокофьева, Сергеева, Старкова, Тришин, Шар

МПК: B23K 35/362

Метки: пайки, флюс

...флюс, оодернсащий в своем составе, канифоль и этиловый спирт. Остатки кйнифольново флюса негивросколнчнынеэлектропроводны и не вызывают коррозиями. Однако этот флюс имеет недостаточную агктивность ,1,тот флюс обладает вьгаок то же время коррозионной 634888,новую иислоту;и стоверхностно-активное веН 1 естэо (АНП) .Сравнитель 1 ные результаты, характеризующие флюсующие и коррозионные свой ства флюса, приведены в табл. 1. Табл и ца 1 флюсующаяактив- ность Площадь растекания, Состав,во с. ьКомпонентыобразцов флюса Стационарный потенциал, В КанифольМале иноваякислотаАНП Этиловый спирт 30 1,7 70 О, О,бр 633 0,120 - 0,150 2Канифоль МалеиноваякислотаАНП Этиловый спирт Зп 1,0 63 2,2 0,110 - 140 Величина сопротивления изоляцииисходи, с саста-...

Номер патента: 433624

Опубликовано: 25.06.1974

Авторы: Ильин, Коншин, Корешков, Шар

МПК: H03K 3/281

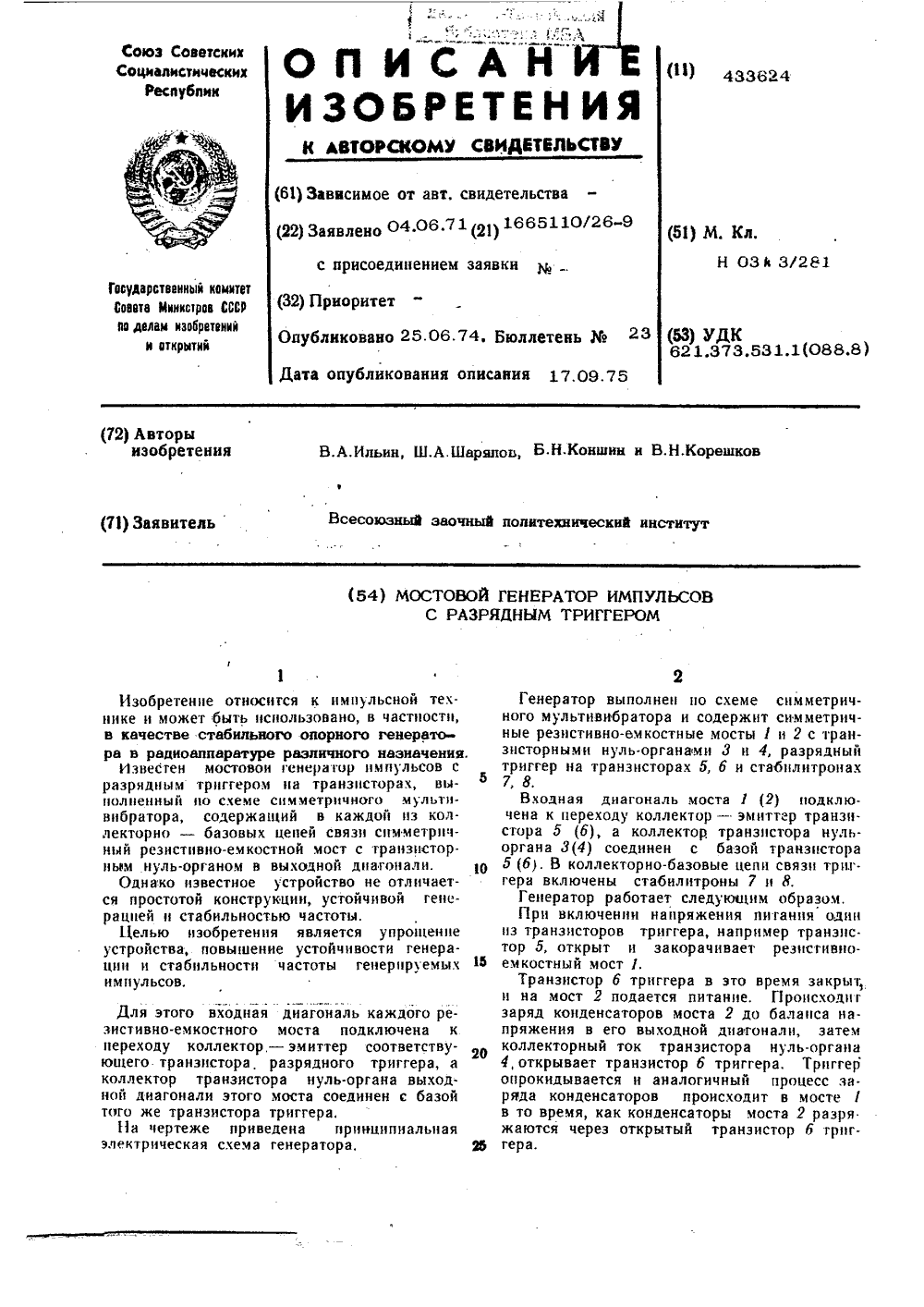

Метки: генератор, импульсов, мостовой, разрядным, триггером

...триггера.Иа чертеже приведена принципиальнаяэлектрическая схема генератора. 25 Входная диагональ моста(2) подключена к переходу коллектор - эмиттер транзистора 5 (6), а коллектор транзистора нуль- органа 3(4) соединен с базой транзистора 5 (61, В коллекторно-базовые цепи связи трш . гера включены стабилитроны 7 и 8.Генератор работает следуютцим образом.При включении напряжения питания один из транзисторов триггера, например транзистор 5, открыт и закорачивает резисгивно. емкостный мост 1,Транзистор 6 триггера в это время закрыл; и на мост 2 подается питание. Происходит заряд конденсаторов моста 2 до баланса напряжения в его выходной диагонали, затем коллекторный ток транзистора нуль-органа 4, открывает транзистор 6 триггера....

Номер патента: 380187

Опубликовано: 15.04.1974

Авторы: Ильин, Калашников, Коншин, Чнркин, Шар, Шпол

МПК: G04G 3/00

Метки: 088, удк

...быстро заряжается с малой постоянной времени через открытые переходы база - эмиттер и коллектор - эмРптер насыщенных ранзисторов примерно до напряжения источника питания, Очередной импульс снова запирает схему, пратекаот аналогичные процессыТаким образом, на выходе формирователя образуются положительные импульсы (фиг. 2,б) с амплитудой, равной напряжению источника питания, частота которых в и раз меньше частоты кварцевого генератора. Коэффициент деления и определяется постояннойвремени цепи Л С.В исходном состоянии (до поступления импульсов от формирователя 2) транзисторы мультивибраторов в каскадах 4, 5, 6 делителя также насыщены по аналогии с рассмотренной схемой. При этом транзисторы Тз, Т 6 и Т,7 схемы совпадения И закрьпы, так как...

Номер патента: 317597

Опубликовано: 01.01.1971

Авторы: Бережной, Богатырев, Зотин, Миронова, Мит, Мосевич, Сингалевич, Сокольский, Фирсов, Шар

МПК: B63B 35/44, B65G 69/20

Метки: размолевочная

...заводки пучков в размолочно устройство, их роспуска и передачи орсзеп ыгрузочн(.м средствам. Процесс работы одица- КОВ дл 51 люоых условий 3 ыгрузки 01 эсВп 5111 берег. Без дополнительных устройств машина передаст бревна на поперечный брсгоой транспортер (нс показан).С псрсднсго конца .чашипы ГО 1 рцы плаьу:его основания устапавлиаются ооцы (нпоказаны), когоэыс образуют коридор, являющийся продолжением или началом размо,пвочпого усгройста, В этот коридор заводится лента пччко так, чтобы ихпоперечном положении моикно Оыло перемещать В 1)азмолевочном устройстве. Перед заводкой пучка в размолевочное устройство поперечную балку 16 размолевочного устройства опускают в во.5 ду до предельного положения. Заводка очеред.ного пучка в...

Номер патента: 284683

Опубликовано: 01.01.1970

Автор: Шар

МПК: B65G 69/20

Метки: гашения, скорости, теченияпотока

...на фиг. 1.Устройство состоит из подвесок 1, которые могут быть соединены, например переходным мостиком 2, верхней направляющей 3, тросов 4, блоков б, нижней направляющей б, троса 7, оси 8, инжекторной пластины 9 первой направляющей 10 инжектора, полости 11 инжектора, второй направляющей 12 инжектора, выходной полости 13, троса 14 инже)кторной пластины, лебедки 15, гибкой амортизационной пластины 1 б, механицизма 17 подъема и опускания устройства, лебедок 18 и 19, направляющего блока 20, направляющих 21, элементов крепления 22 и .цроушин 23, Стрелкой +11 показано направление течения, потока, стрелкой - Ь - направление течения жидкости в вальце. Пунктирными стрелками показан транзитный поток.Устройство работает следующим...

Номер патента: 259396

Опубликовано: 01.01.1970

Авторы: Березникобский, Всесоюзный, Вуколов, Гитут, Донских, Зуев, Иванов, Колесников, Кузьмин, Магниевой, Проектный, Спрыгни, Шар, Электродной

МПК: C25C 3/04

Метки: жидкого, транспортировки

...канала-желоба 5, предназначенного для транспортировки обогащен ного хлористым магнием электролита нз цехаприготовления хлористого магния в цех электролиза. Трубопровод выполнен из стальной трубы, имеющей высокую теплопроводность, а канал-желоб теплоизолирован при помощи 25 внутренней шамотной футеровки, Трубопроводрасположен в канале-желоба ниже уровня протекающего в последнем обогащсчного хлористым магнием электролита и пмсст уклон в сторону миксера 4, что обеспсшваст его освоЗо бождение в случае прекращешя работы,ос пография, пр. Сапунова, 2 Канал-желоб о имеет уклон в сторону электролизера 8, что обеопечиваег слив из него обогащенного хлористым магнием электролита при опорожнении миксера 4 или закрытии запирающего приспособления б....

Номер патента: 259141

Опубликовано: 01.01.1970

Авторы: Мусаел, Павлов, Шар

МПК: H03K 3/281

Метки: генератор, релаксационный

...резисторам 7 и 8 мосто вых элеи 1 ентов б и б и поэтому практически не,влияют на работу схемы. Конденсатор 12 играет роль элемента памяти, поддерживая потенциал точки а неизменным и близким к нулю во время срабатывания схемы, когда ни 25 один из транзисторов еще не открыт до насыщения. Резистор 11 попеременно подклтбчается к насыщенным транзисторам 1 и 2 через диоды 13 и 14, что вызывает лишь некоторое увеличение тока каждого каскада лри насыЗ 0 ЩЕНИИ, При запирании транзисторов их кол259141 иг ю фаг Р Составитель Э. фридолинаедактор Т. Морозова Техред 3. Н. Тараннко Корректор С. А. Кузовенкова Заказ 00;5 г 4 Тираж ЦНИИПИ Комитета по делам изобретений и Москва Ж, РаушПодписное при Совете Министров СССР . 4/5 крыти я наб пр,...

Номер патента: 237065

Опубликовано: 01.01.1969

Автор: Шар

МПК: B65G 69/00

Метки: бревен, воде, продвижения

...1 схев 1 атичсскц изОбр 11 жецО прсллО- женное устройство, общ:й вцд; на фиг. 2 - то же, разрез и узел устройства, заменяющего конический ускоритель.Устройство состоит изсекций 2 независимыхшарниров ), осей 4 шар)го ускорителя 5, посшипцикоВ 6, элсктродВигателя 7, мт фты г, редуктора 9, цсииой передачи 10, амортизатора 11, ограничителя 12, 11 аиравлсиие вращения сегментного ускорителя показано одной стрелкой, направление вращения секций нсзависимых сегментов с шипами на оси иарциров посазаио двммя стрслка)1 и.Устройство работает следующим образом.При складывании секция независимого сегмента с шипами гасит скорость об амортизатор 11. При расположении под водой сегментному ускорителю сообщается вращательное движение. При этом, когда...

Номер патента: 182481

Опубликовано: 01.01.1966

Авторы: Баринов, Металлорежущего, Оборудовав, Ратников, Специальное, Технологическое, Шар

МПК: B23C 3/32, B23G 1/34

Метки: 182481

...24 нсвязан рычагом 25 с ползушкой 26 механизма ориентпни заготовки, и которой смонтирована в направляющих н подпружннен ориентирующая каретка 27. Последняя со стоит из корпуса и ориентирующего ролика28, профиль которого позволяет ему западать во впадину резьбы заготовки, причем ось его наклонена к оси заготовки под углом, равным углу подъема резьбы заготовки, В ка ретке 27 смонтирован механизм зажима заго 182481товки, состоящий из рессоры 29, толкателя 30 и защелки 31.Заготовка из лотка 32 отсекателем 24 выдается на поддерживающие ролики 17. Ползушка 2 б перемещается вниз, ролик 28 касается наружного диаметра заготовки, которая вращается от поддерживающих роликов 17. Вследствие этого ролик 28 западает во впадину резьбы заготовки....
